Средняя стоимость биметаллической ленты M42 — 1 500–3 000 рублей. При расходе 2–3 полотна в неделю годовые затраты достигают 300 000 рублей и выше. Переход на M51 увеличивает ресурс на 30–40%, но и цена растёт вдвое. Есть другой путь — выжать максимум из стандартного полотна за счёт правильной эксплуатации. Разбираем конкретные приёмы, которые увеличивают стойкость полотна в 2–3 раза без дополнительных затрат.
Почему полотно выходит из строя раньше срока
80% преждевременных отказов ленты — результат ошибок эксплуатации, а не дефектов производства. Понимание причин — первый шаг к увеличению ресурса.
Типичные причины быстрого износа
| Причина | Как проявляется | Потеря ресурса |
|---|---|---|
| Отсутствие обкатки | Выкрашивание зубьев в первые 10 минут | До 50% |
| Избыточное натяжение | Трещины у основания зуба, разрыв по сварке | 30–40% |
| Недостаточное натяжение | Волнистый рез, «уход» ленты в сторону | 20–30% |
| Высокая скорость на твёрдых материалах | Отпуск режущих кромок (посинение) | 40–60% |
| Избыточное давление подачи | Перегрузка зубьев, сколы | 30–50% |
| Недостаток или отсутствие СОЖ | Перегрев, наклёп стружки | 50–70% |
| Работа на затупленном полотне | «Добивание» ускоряет деградацию | 20–30% |

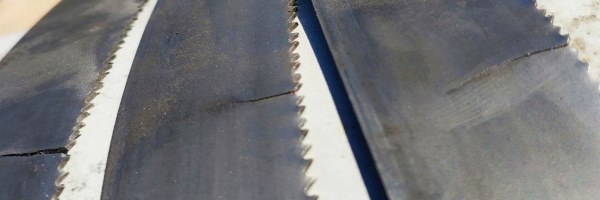

Почему быстро рвётся полотно
Разрыв ленты — финальная стадия, которой предшествуют микроповреждения. Основные сценарии:
Усталостное разрушение
Микротрещины от избыточного натяжения или вибрации
Термическое повреждение
Перегрев ослабляет сварной шов
Механическая перегрузка
Заклинивание в пропиле, удар о заготовку
Дефект сварки
Проявляется при неправильной обкатке
Обкатка нового полотна — критически важный этап
Новое полотно без обкатки теряет до 50% потенциального ресурса. Это самый недооценённый фактор стойкости.
Зачем нужна обкатка ленточного полотна
Заводская заточка создаёт острые, но хрупкие режущие кромки с микрозаусенцами. При агрессивном старте:
- Микровыступы выкрашиваются
- Образуются очаги концентрации напряжений
- Зубья теряют геометрию неравномерно
Формируется «рабочий» профиль кромки — слегка притуплённый, но стабильный. Такой зуб служит в 2–3 раза дольше.
Правильная процедура обкатки
Первые 15 минут работы
- Снизить скорость ленты на 20% от рекомендуемой
- Уменьшить давление подачи на 50%
- Обеспечить обильную подачу СОЖ
Следующие 30 минут
- Скорость — 90% от номинала
- Давление — 70% от рабочего
- Контроль качества реза и звука
Выход на рабочий режим
- Плавное увеличение параметров до номинальных
- Проверка натяжения (лента могла «сесть»)
Признаки неправильной обкатки
- Блестящие «залысины» на вершинах зубьев — перегрев
- Мелкие сколы на режущих кромках — избыточное давление
- Неравномерный износ по длине ленты — вибрация или неправильное натяжение
Натяжение ленты — золотая середина
Оптимальное натяжение — 250–300 Н/мм² сечения ленты. Отклонение в любую сторону сокращает ресурс.
Как рассчитать правильное натяжение
F = σ × b × s, где:
- F — усилие натяжения, Н
- σ — напряжение (250–300 Н/мм²)
- b — ширина ленты, мм
- s — толщина ленты, мм
Лента 27×0,9 мм. Оптимальное усилие: 280 × 27 × 0,9 = 6 800 Н (≈ 690 кгс)
Последствия неправильного натяжения
Недостаточное натяжение
- Качество реза: волнистость, «уход»
- Износ зубьев: неравномерный
- Износ направляющих: повышенный
- Риск разрыва: средний (от вибрации)
- Потеря ресурса: 20–30%
Избыточное натяжение
- Качество реза: приемлемое
- Износ зубьев: ускоренный
- Износ направляющих: нормальный
- Риск разрыва: высокий (усталость)
- Потеря ресурса: 30–40%
Как контролировать натяжение
Тензометр
Точный метод, есть не на всех станках
Прогиб под нагрузкой
При нажатии с усилием 5 кг лента прогибается на 3–5 мм на участке 30 см
По звуку
Натянутая лента издаёт высокий тон при щелчке, слабая — глухой
Проверяйте натяжение каждые 2–3 часа работы — лента вытягивается под нагрузкой.
Скорость, подача, давление — три параметра ресурса
Режимы резания для полотна определяют 60–70% его стойкости. Неправильные параметры убивают ленту быстрее, чем сложный материал.
Скорость ленты
Скорость влияет на температуру в зоне резания. Зависимость нелинейная:
| Материал | Оптимальная скорость | При превышении на 20% |
|---|---|---|
| Углеродистая сталь | 60–80 м/мин | Отпуск кромок, −30% ресурса |
| Легированная сталь | 40–60 м/мин | Синие зоны на стружке, −40% ресурса |
| Нержавейка | 25–40 м/мин | Наклёп, задиры, −50% ресурса |
| Алюминий | 80–120 м/мин | Налипание, забивание впадин |
| Инструментальная сталь | 15–30 м/мин | Критичный перегрев |
При любых сомнениях — снижайте скорость. Потеря производительности 20% лучше, чем потеря ленты.
Подача на зуб
Подача определяет толщину снимаемой стружки. Оптимум — 0,02–0,08 мм на зуб в зависимости от материала.
Слишком малая подача
- Зуб трёт, а не режет
- Перегрев
- Ускоренный износ
Слишком большая подача
- Перегрузка зуба
- Сколы
- Риск заклинивания
Стружка должна быть завитой, серебристого цвета. Пылевидная стружка — подача мала. Толстая рваная стружка — подача велика.
Давление подачи рамы
На станках с гидравлической подачей давление регулируется. На ручных — контролируется интуитивно.
Признаки избыточного давления
- Лента «воет» или издаёт прерывистый звук
- Стружка толстая, ломаная
- Полотно уходит в сторону
Признаки недостаточного давления
- Лента скользит по материалу
- Рез занимает вдвое больше времени
- Поверхность реза блестящая, «затёртая»
Нужны качественные ленточные полотна?
Поставляем биметаллические ленты M42 и M51 всех типоразмеров. Поможем подобрать полотно под ваш материал и режимы.
СОЖ — недооценённый фактор стойкости
Правильная подача СОЖ увеличивает ресурс полотна на 50–100%. Это самый дешёвый способ сэкономить на расходниках.
Функции СОЖ при ленточном пилении
Охлаждение
Отвод тепла из зоны резания — критично для сохранения твёрдости зубьев
Смазка
Снижение трения ленты о стенки пропила
Удаление стружки
Вымывание из впадин зубьев
Защита от коррозии
Предотвращение окисления свежего реза
Типичные ошибки с СОЖ
| Ошибка | Последствия | Потеря ресурса |
|---|---|---|
| Работа «на сухую» | Перегрев, отпуск зубьев | 50–70% |
| Низкая концентрация (менее 5%) | Недостаточное охлаждение | 20–30% |
| Избыточная концентрация (более 15%) | Пена, плохой отвод тепла | 10–15% |
| Грязная СОЖ (стружка, масло) | Абразивный износ | 30–40% |
| Подача мимо зоны резания | Локальный перегрев | 25–35% |
Рекомендации по СОЖ
Таблица режимов резания для разных материалов
Таблица — отправная точка, а не догма. Корректируйте параметры по результатам первых резов.
| Материал | Скорость, м/мин | Подача на зуб, мм | Шаг зуба (TPI) | СОЖ |
|---|---|---|---|---|
| Ст3, Ст20 | 70–90 | 0,05–0,08 | 3/4–4/6 | Эмульсия 8% |
| Сталь 45, 40Х | 50–70 | 0,04–0,06 | 3/4–4/6 | Эмульсия 10% |
| 09Г2С | 55–75 | 0,04–0,07 | 3/4–4/6 | Эмульсия 8% |
| 12Х18Н10Т (нержавейка) | 25–40 | 0,02–0,04 | 4/6–5/8 | Эмульсия 12% или масло |
| Алюминий Д16 | 100–150 | 0,06–0,10 | 2/3–3/4 | Эмульсия 6% |
| Латунь Л63 | 80–120 | 0,05–0,08 | 3/4–4/6 | Эмульсия 8% |
| Инструментальная сталь | 20–35 | 0,02–0,03 | 5/8–6/10 | Масляная СОЖ |
| Титан ВТ1 | 15–25 | 0,02–0,03 | 5/8–6/10 | Масляная СОЖ |
Как пользоваться таблицей
- Найдите материал или ближайший аналог
- Начните с нижней границы скорости и средней подачи
- Сделайте пробный рез, оцените стружку и звук
- Корректируйте параметры в пределах диапазона
Как полуавтомат стабилизирует режимы и экономит ленты
Главное преимущество полуавтомата — повторяемость параметров от реза к резу. Человеческий фактор исключается, ресурс ленты растёт.
Сравнение ручного и полуавтоматического режима
| Параметр | Ручной станок | Полуавтомат |
|---|---|---|
| Давление подачи | Зависит от оператора | Стабильное (гидравлика) |
| Скорость подачи | Неравномерная | Постоянная |
| Момент остановки | Оператор может «передержать» | Автоматический подъём |
| Обкатка новой ленты | Часто игнорируется | Можно запрограммировать |
| Влияние усталости оператора | Значительное (к концу смены) | Отсутствует |
Экономия на лентах при переходе на полуавтомат
- Ресурс ленты увеличивается на 40–60%
- Разброс ресурса между лентами сокращается с ±30% до ±10%
- Количество разрывов снижается в 3–4 раза
При расходе 3 ленты в неделю на ручном станке переход на полуавтомат сокращает расход до 2 лент.
Годовая экономия: 52 ленты × 2 000 ₽ = 104 000 ₽ только на расходниках.
Чек-лист для станочника — 12 приёмов продления ресурса
Перед началом работы
- Проверить натяжение ленты — тензометром или по прогибу
- Осмотреть зубья — сколы, трещины, неравномерный износ
- Проверить уровень и состояние СОЖ — долить, заменить при необходимости
- Убедиться в чистоте направляющих — стружка и грязь вызывают вибрацию
Во время работы
- Обкатывать каждую новую ленту — 15 минут на сниженных режимах
- Выбирать режим под материал — пользоваться таблицей или справочником
- Контролировать стружку — завитая серебристая = норма
- Слушать звук — ровный гул = норма, визг или стук = проблема
- Не «добивать» затупленное полотно — менять при первых признаках износа
После смены и периодически
- Снять натяжение при длительном простое (более 8 часов) — предотвращает усталость ленты
- Очистить станок от стружки — особенно шкивы и направляющие
- Вести журнал ресурса — фиксировать количество резов/метров на каждой ленте
FAQ — частые вопросы о стойкости ленточного полотна
При правильной эксплуатации — 1,5–3 м² площади реза (для углеродистой стали). Это примерно 150–300 резов круга ⌀100 мм.
Если ресурс значительно меньше — ищите причину в режимах или обкатке.
Переточка биметаллических лент невозможна — режущий слой (M42, M51) составляет доли миллиметра.
Продолжать работать на тупой ленте — ошибка: падает производительность, растёт нагрузка на станок.
Признаки: увеличение времени реза на 30–50%, волнистый или косой рез, повышенный шум, тёмная или пылевидная стружка.
Если заметили 2+ признака — меняйте ленту.
Да. Хранить в сухом помещении, в заводской упаковке или свёрнутыми в бухту диаметром не менее 0,8 м. Избегать перегибов под острым углом.
Срок хранения без потери свойств — 2–3 года.
Для большинства задач — водорастворимая эмульсия (8–12%).
Масляные СОЖ применяются для нержавейки, титана и инструментальных сталей, где важна максимальная смазка. Масляные СОЖ дороже и требуют вытяжной вентиляции.
Выводы
Увеличить стойкость полотна в 2–3 раза реально без перехода на дорогие марки. Ключевые факторы:
Правильная обкатка, контроль натяжения, выбор режимов под материал и стабильная подача СОЖ — четыре фактора, которые определяют ресурс ленты. На полуавтоматических станках ресурс дополнительно возрастает за счёт исключения человеческого фактора.
Поставляем ленточные полотна и СОЖ для станков
Биметаллические ленты M42 и M51 всех типоразмеров, СОЖ для ленточных пил и комплектующие для станков. Доставка по России от 1 дня.
Оставьте заявку или позвоните — подберём ленту под ваш материал и режимы. Результат — максимальный ресурс при минимальных затратах.
