Универсальный фрезерный станок — рабочая лошадка любого производства. Но есть категории деталей, где ручная обработка технически невозможна или экономически бессмысленна. Если ваш цех отказывается от заказов из списка ниже — вы теряете маржинальные контракты, которые уходят конкурентам с многоосевыми ЧПУ.

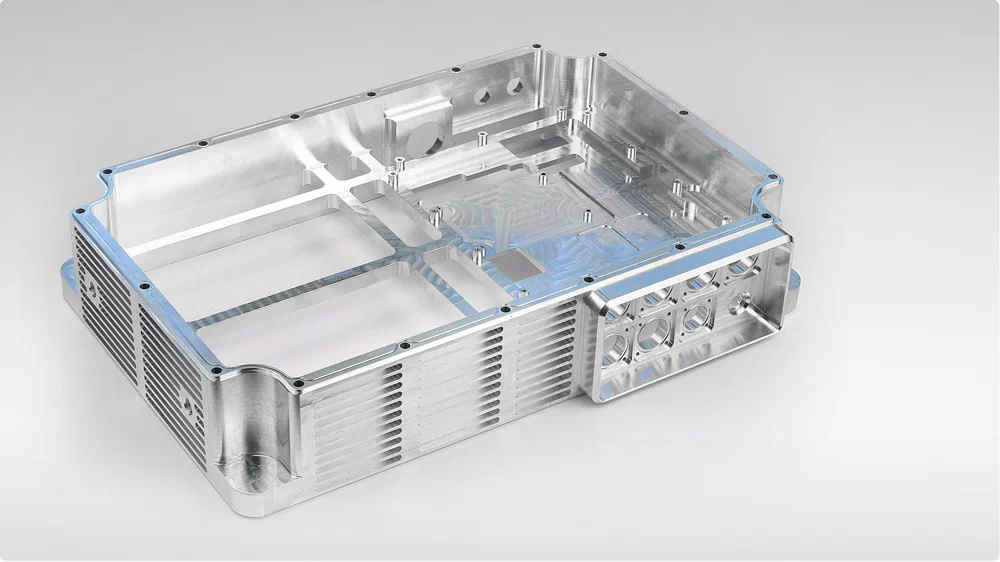

Деталь №1 — корпусные детали с глубокими карманами и тонкими стенками
Стенка толщиной 0,5–1 мм при глубине кармана от 50 мм деформируется под давлением ручной подачи. Оператор не способен выдержать постоянную скорость резания — возникают вибрации, стенка «уходит» или ломается.
Почему ЧПУ справляется
Постоянная скорость подачи
Исключены рывки и неравномерность движения
Адаптивное фрезерование
Станок снижает нагрузку при входе в материал
Жёсткость конструкции
Портальные и мостовые станки гасят вибрации
Стратегии обработки
Трохоидальное фрезерование снижает боковое давление на стенку
Корпуса редукторов, блоки гидроаппаратуры, корпуса электронных приборов из алюминия.

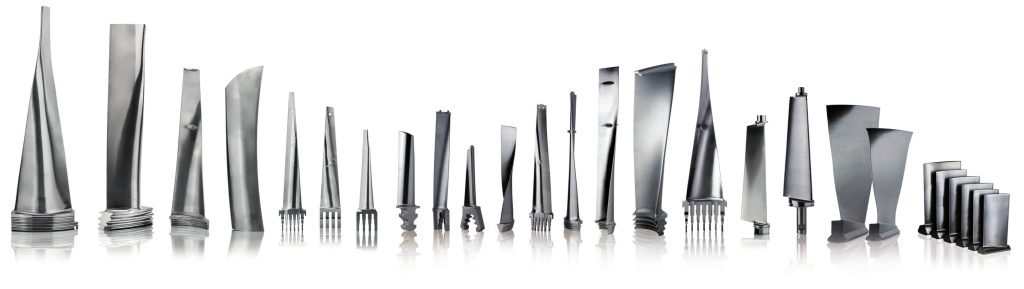

Деталь №2 — лопатки турбин со сложной 3D-геометрией
Профиль лопатки — криволинейная поверхность двойной кривизны. На универсальном станке с 3 осями физически невозможно подвести инструмент под нужным углом к каждой точке поверхности.
Требования к оборудованию
- Минимум 4 оси, оптимально — 5-осевая одновременная обработка
- Точность позиционирования ±0,005 мм
- CAM-система для генерации траекторий
- Высокоскоростной шпиндель (от 15 000 об/мин) для чистовой обработки
Без 5-осевого ЧПУ
- Изготовление за 6–8 установов
- Ручная переустановка заготовки
- Накопленная погрешность — до 0,3 мм
- Для авиации и энергетики — это брак
С 5-осевым ЧПУ
- Обработка за 1 установ
- Непрерывная траектория
- Погрешность — менее 0,01 мм
- Соответствие авиационным стандартам

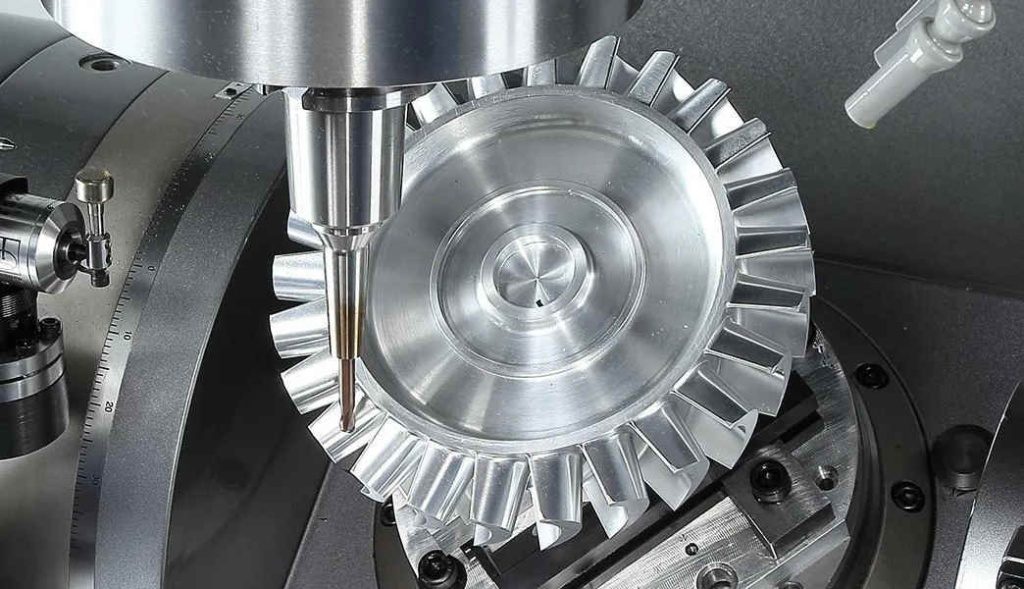

Деталь №3 — импеллеры и крыльчатки
Импеллер — эталонная деталь для 5-осевой обработки. Межлопаточное пространство недоступно для инструмента при фиксированном положении заготовки. Лопатки закручены, переходят в ступицу по сложной кривой.
Почему ручной станок не справится
Недоступные поднутрения
Невозможно обработать пространство между лопатками
5 координат одновременно
Требуется синхронное движение по всем осям
Только CAM-система
Траектория инструмента рассчитывается программно
В 8–12 раз дольше
Время обработки на 3-осевом станке с переустановками
Насосное оборудование, компрессоры, турбонаддув, вентиляционные системы.

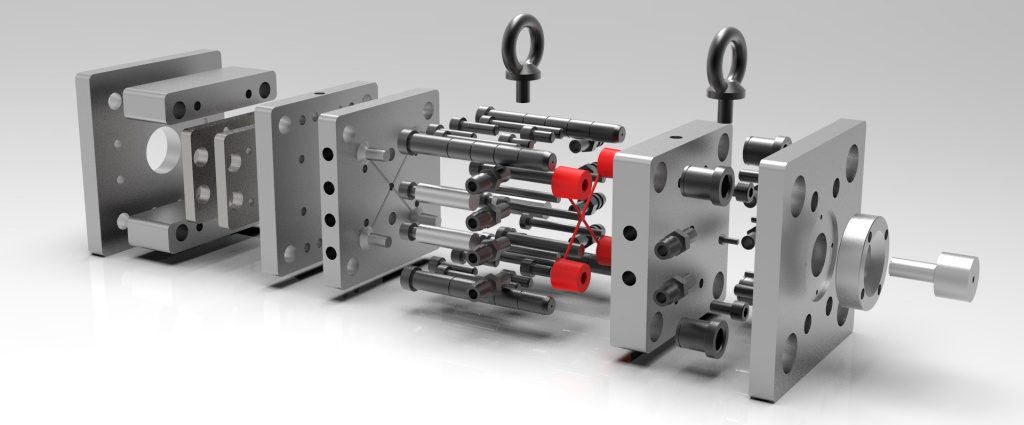

Деталь №4 — пресс-формы с 3D-поверхностями
Формообразующая поверхность пресс-формы — сложная 3D-геометрия с плавными переходами. Ручное фрезерование не обеспечивает точность сопряжения пуансона и матрицы.
Что требуется для изготовления пресс-форм
| Требование | Назначение |
|---|---|
| Интерполяция по 3+ осям | Одновременное движение для формирования криволинейной поверхности |
| CAM-система | Генерация траектории с контролем остаточного припуска |
| Высокоскоростная обработка (HSM) | Чистовые проходы на 20 000–40 000 об/мин |
| Точность ±0,01 мм | Обеспечение смыкания формы без облоя |
- Несмыкание формы
- Облой на изделиях
- Доводка слесарем 20–40 часов на каждую форму
Теряете заказы на сложные детали?
Подберём станок под вашу номенклатуру — от 5-осевых центров до прецизионных машин для микрообработки.

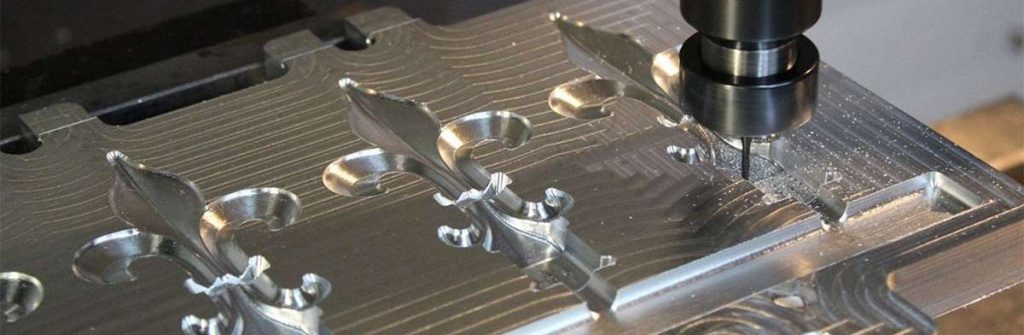

Деталь №5 — детали с микроотверстиями и микропазами
Точность ±0,01 мм и элементы размером менее 1 мм — за пределами возможностей ручного станка.
Ограничения универсального оборудования
Универсальный станок
- Люфты в направляющих — от 0,02 мм
- Погрешность ручной подачи — 0,05–0,1 мм
- Нет контроля скорости врезания
- Биение шпинделя критично для микроинструмента
Прецизионное ЧПУ
- Позиционирование с точностью 0,001 мм
- Контролируемая подача от 1 мм/мин
- Синхронизация оборотов и подачи
- Работа с инструментом Ø от 0,1 мм
Детали часовых механизмов, медицинские инструменты, электронные компоненты, прецизионная оптика.

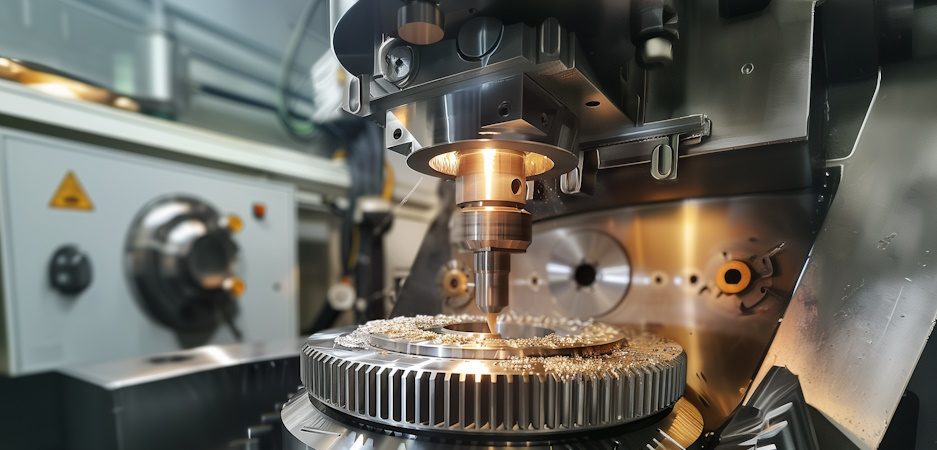

Деталь №6 — детали из титана и жаропрочных сплавов
Титан, инконель, жаропрочные никелевые сплавы требуют стабильных режимов резания, которые невозможно выдержать вручную.
Особенности обработки труднообрабатываемых материалов
Узкий диапазон скоростей
Отклонение на 10% приводит к наклёпу или перегреву
Высокие силы резания
Нужна жёсткость станка от 250 Н·м на шпинделе
Интенсивный износ
Требуется контроль и своевременная замена инструмента
Теплоотвод
Обязательна подача СОЖ под давлением в зону резания
На ручном станке
- Оператор не выдерживает подачу 0,08–0,12 мм/зуб
- Прижоги и микротрещины
- Ускоренный износ инструмента
- Высокий процент брака
На ЧПУ-станке
- Режимы выдерживаются с точностью ±2%
- Обработка предсказуема
- Инструмент служит в 3–4 раза дольше
- Стабильное качество
Деталь №7 — серийные детали со сложными контурами (от 20 штук)
Даже если деталь технически можно сделать вручную — при серии от 20 штук ЧПУ выигрывает экономически.
Сравнение трудоёмкости
Деталь со сложным контуром, 6 карманов, 12 отверстий:
| Параметр | Ручной станок | ЧПУ |
|---|---|---|
| Время на первую деталь | 4–6 часов | 2–3 часа (с программированием) |
| Время на каждую следующую | 3–4 часа | 25–40 минут |
| Серия 50 штук | 150–200 часов | 25–35 часов |
| Разброс размеров в партии | ±0,1–0,3 мм | ±0,02 мм |
| Процент брака | 5–10% | менее 1% |
Программа сохраняется — повторный заказ запускается за минуты.
Почему это важно для бизнеса
Аргументы для директора
Заказы на сложные детали — самые маржинальные. Рентабельность обработки импеллера или пресс-формы — 40–60%, против 15–20% на простых деталях. Отказываясь от таких заказов, производство теряет не объём, а прибыль.
- Постоянные клиенты уходят «досверлить» или «дофрезеровать» к конкурентам
- Заказчики спрашивают про 5-осевую обработку, а вы отвечаете «не делаем»
- Рентабельность падает, хотя загрузка станков — 90%+
Аргументы для технолога и инженера
Ограничения парка оборудования = ограничения в технологических решениях. Приходится упрощать конструкцию, дробить деталь на части, добавлять сборочные операции — всё это увеличивает себестоимость и снижает надёжность изделия.
Один установ
Обработка детали за один установ — исключена погрешность переустановки
Доступ к поднутрениям
Обработка сложных поверхностей, недоступных на 3-осевом станке
5-осевая интерполяция
Гладкие 3D-поверхности с одновременным движением по всем осям
До 120 инструментов
Автоматическая смена инструмента из магазина большой ёмкости
Какое оборудование требуется
| Тип детали | Минимальные требования к станку |
|---|---|
| Тонкостенные корпуса | 3-осевой ЧПУ, жёсткая станина, адаптивное фрезерование |
| Лопатки турбин | 5-осевой, точность ±0,005 мм, HSM-шпиндель |
| Импеллеры | 5-осевой одновременный, CAM с поддержкой swarf-обработки |
| Пресс-формы | 3- или 5-осевой, HSM, точность ±0,01 мм |
| Микроэлементы | Прецизионный ЧПУ, позиционирование 0,001 мм |
| Титан, жаропрочные сплавы | Жёсткий станок, мощность шпинделя от 20 кВт, СОЖ под давлением |
| Серийные сложные контуры | Любой ЧПУ с CAM-системой |
FAQ — часто задаваемые вопросы
Импеллеры, лопатки турбин, детали с поднутрениями и сложными 3D-поверхностями. Общий признак — невозможность подвести инструмент к поверхности при фиксированном положении заготовки. Также 5 осей сокращают количество установов для корпусных деталей.
Технически возможно, но экономически нецелесообразно. Ручная подача не обеспечивает стабильных режимов — инструмент изнашивается в 3–4 раза быстрее, высок риск брака. ЧПУ-станок окупается за счёт экономии на инструменте и снижении брака.
Зависит от объёма. При загрузке менее 40 часов в месяц — аутсорс дешевле. При регулярных заказах свыше 80 часов — собственный станок окупается за 12–18 месяцев и даёт контроль сроков.

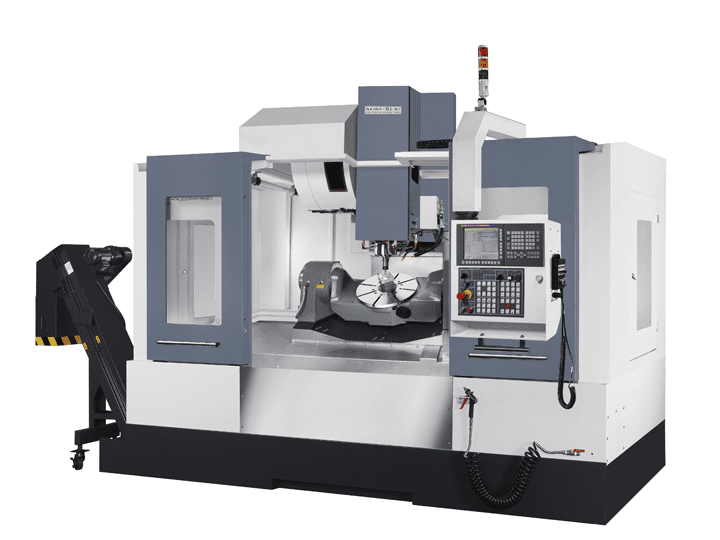

Универсальный 5-осевой обрабатывающий центр закрывает 80% задач из списка. Для узкой специализации (только пресс-формы, только импеллеры) подбирается профильное оборудование.
Заключение
Универсальный фрезерный станок остаётся в цеху для простых задач. Но рынок смещается в сторону сложных, наукоёмких деталей — и эти заказы забирают производства с многоосевым ЧПУ.
Семь категорий из статьи — индикатор: если вы регулярно отказываете клиентам с такими деталями, пора оценить инвестиции в обновление парка.
