Асимметричные вальцы — станки, у которых нижние валы смещены относительно верхнего в одну сторону. Такая схема вальцовки решает главную проблему трёхвалковых машин: подгиб кромки листа без переворота заготовки и повторного пропуска. Разберём принцип работы, сравним с симметричной схемой и определим, для каких задач асимметрия даёт реальное преимущество.
Схемы расположения валов: симметрия и асимметрия
Конструктивное расположение рабочих валов определяет технологические возможности станка и удобство оператора.
Симметричная схема (пирамидальная)
Классическое расположение: два нижних вала на одинаковом расстоянии от вертикальной оси верхнего вала. Образуют равнобедренный треугольник (пирамиду) в поперечном сечении.
● ← верхний вал
/ \
● ● ← нижние валы (симметрично)
Особенности:
- Заготовка подаётся по центру между нижними валами
- Гибка происходит равномерно при движении в обе стороны
- Кромки листа остаются прямыми (не прогибаются) на длине захвата
Для подгиба обеих кромок требуется либо переворот заготовки, либо извлечение и повторная заправка с другой стороны. Это увеличивает время обработки и требует дополнительных усилий оператора.
Асимметричная схема
Нижние валы смещены в одну сторону относительно верхнего. Один из нижних валов находится почти под верхним, второй — значительно смещён.
● ← верхний вал
/|
● |● ← нижние валы (асимметрично)
Особенности:
- Заготовка заправляется со стороны смещённого вала
- Задний нижний вал (ближний к верхнему) создаёт точку перегиба у самой кромки
- Подгиб кромки — сразу при первом проходе
Принцип работы асимметричных вальцов
Асимметричная схема обеспечивает последовательное формирование обечайки с подогнутыми кромками за один технологический цикл.
Захват листа и формирование обечайки
Этап 1. Заправка
Лист подаётся между верхним и передним (смещённым) нижним валом. Захват листа происходит за счёт силы трения при опускании верхнего вала.
Этап 2. Подгиб передней кромки
Задний нижний вал поднимается и прижимает лист к верхнему валу в точке, максимально близкой к кромке. Остаточный прямой участок — 1,5–2,5 толщины листа.
Этап 3. Вальцовка тела обечайки
Лист протягивается между валами, формируя цилиндрическую поверхность. Радиус определяется положением верхнего вала.
Этап 4. Подгиб задней кромки
При выходе задней кромки из зоны гибки задний нижний вал обеспечивает подгиб аналогично передней кромке.
Обечайка с подогнутыми кромками за один цикл без переворота заготовки. Экономия времени и снижение трудоёмкости.
Регулировки асимметричных вальцов
| Регулировка | Назначение |
|---|---|
| Вертикальное перемещение верхнего вала | Диаметр обечайки, усилие прижима |
| Вертикальное перемещение заднего нижнего вала | Угол подгиба кромки |
| Наклон верхнего вала (на некоторых моделях) | Компенсация конусности, вальцовка конусов |
Преимущества асимметричной схемы
Асимметричное расположение валов даёт практические преимущества в мелкосерийном и серийном производстве.
Сокращение цикла обработки
Экономия достигается за счёт исключения:
- Переворота заготовки для подгиба второй кромки
- Повторной заправки листа
- Дополнительных проходов
На партии из 50 обечаек экономия составляет 2–4 часа рабочего времени. Это прямой выигрыш в производительности участка вальцовочных работ.
Минимальный остаточный прямой участок
Симметричные вальцы
- Прямой участок = 0,5 × расстояние между нижними валами
- Типично: 60–100 мм
- Больше отходов при обрезке
Асимметричные вальцы
- Прямой участок = 1,5–2,5 × толщина листа
- Для листа 2 мм: всего 3–5 мм
- Меньше отходов, проще сварка
Удобство работы оператора
Односторонняя подача
Заготовка подаётся с одной стороны, выходит с той же. Не нужно ходить вокруг станка.
Без кантовки
Не требуется переворот тяжёлых листов. Снижается риск травм и повреждения заготовки.
Один оператор
Справляется с листами до 1500 мм шириной. Для широких листов помощник нужен только для поддержки.
Универсальность по диаметрам
Асимметричная конструкция эффективно работает в широком диапазоне диаметров:
- От минимального: 1,1 × диаметр верхнего вала
- До развёртки в плоскость (бесконечный радиус)
- Плавное изменение диаметра за счёт регулировки положения валов
Когда выбирать симметричную схему
Асимметрия — не универсальное решение. Симметричные (пирамидальные) вальцы предпочтительны в ряде случаев.
Гибка толстого листа
При толщине свыше 12–16 мм симметричная схема обеспечивает:
Равномерная нагрузка
Более равномерное распределение нагрузки на валы и станину
Меньший износ
Сниженный износ подшипниковых узлов и приводных элементов
Для работы с толстым листом (от 12 мм) рассматривайте гидравлические вальцы с симметричной или четырёхвалковой схемой.
Четырёхвалковые станки
Для серийного производства с жёсткими требованиями к геометрии применяются четырёхвалковые симметричные машины. Два боковых вала обеспечивают подгиб кромок независимо, без компромиссов асимметричной схемы.
Специальные профили
Вальцовка специальных профилей, где симметричная схема с управляемым наклоном валов даёт лучший результат:
- Конусы большой конусности
- Полицентрические обечайки
- Овальные сечения
- Сложные криволинейные поверхности

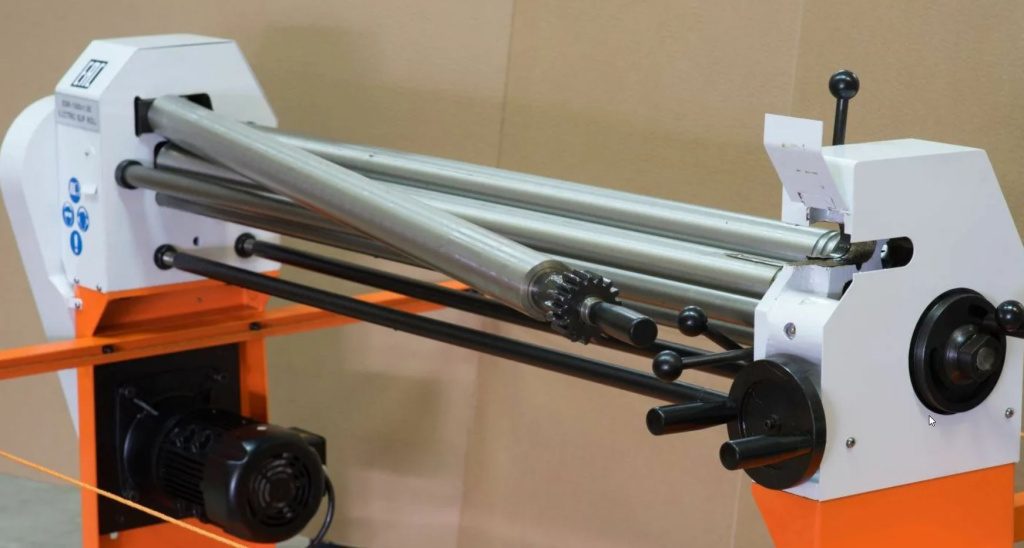

Обзор электромеханических асимметричных вальцов
Линейка Stalex ESR — популярные электромеханические вальцы асимметричного типа для различных задач производства.
Stalex ESR-1300×1.5
Начальный уровень для мастерских, ремонтных цехов и мелкосерийного производства. Оптимален для производства вентиляции и декоративных элементов.
Stalex ESR-1300×2.5
Средний сегмент, универсальный станок для большинства задач металлообработки. Подходит для производства воздуховодов, ёмкостей, обечаек для металлоконструкций.
Stalex ESR-2020×3.5
Производственный уровень для средних толщин и увеличенной ширины. Для серийного производства обечаек, резервуаров, промышленной вентиляции.
Сравнительная таблица характеристик
Сравнение различных схем вальцовки по ключевым технологическим и экономическим параметрам.
| Параметр | Симметричные 3-валковые | Асимметричные 3-валковые | 4-валковые |
|---|---|---|---|
| Подгиб кромки | С переворотом заготовки | Без переворота | Без переворота |
| Остаточный прямой участок | Большой (до 50% межцентрового) | Малый (1,5–2,5 толщины) | Минимальный |
| Производительность | Базовая | +30–50% | +50–70% |
| Сложность конструкции | Минимальная | Средняя | Высокая |
| Стоимость | Низкая | Средняя | Высокая |
| Оптимальная толщина | До 20+ мм | До 8–12 мм | До 30+ мм |
| Рекомендуемая серийность | Единичное, мелкосерийное | Мелко- и среднесерийное | Серийное, массовое |
Актуальное наличие на складе
Популярные модели электромеханических асимметричных вальцов Stalex ESR поддерживаются в складском запасе. Отгрузка — в течение 1–3 рабочих дней после оплаты.
Актуальное наличие и сроки уточняйте у менеджеров.
FAQ — частые вопросы по асимметричным вальцам
Нижние валы смещены относительно верхнего в одну сторону. Это позволяет подгибать кромку листа в точке, максимально близкой к краю, за счёт положения заднего нижнего вала почти под верхним. Обе кромки подгибаются за один проход без переворота заготовки.
Остаточный прямой участок составляет 1,5–2,5 толщины листа. Для листа 2 мм это 3–5 мм. У симметричных вальцов — значительно больше (до половины расстояния между нижними валами).
Да, если станок оснащён механизмом наклона верхнего вала. На базовых моделях вальцовка конусов ограничена или невозможна. Для регулярной работы с конусами рассматривайте специализированные модели.
Электромеханические используют редуктор и винтовую передачу для перемещения валов. Проще конструкция, ниже стоимость, достаточно для листа до 4–6 мм. Гидравлические вальцы — мощнее, точнее, необходимы для толщин свыше 6–8 мм.
Асимметричная схема оптимальна для листа толщиной до 8–12 мм. Для больших толщин предпочтительны симметричные или четырёхвалковые станки с более равномерным распределением нагрузки.
Один оператор справляется с листами шириной до 1300–1500 мм. Для широких заготовок (2000+ мм) рекомендуется помощник для поддержки листа при заправке.
При соблюдении режимов эксплуатации и регулярном ТО — 10–15 лет. Основные регламентные работы: смазка редуктора, проверка зазоров в подшипниках, контроль износа рабочей поверхности валов.
