Деталь в конус, дробление на чистовых проходах, «рябь» на поверхности — каждый токарь сталкивался с этими проблемами. Причины брака при токарной обработке делятся на три группы: износ станка, проблемы оснастки, ошибки технологии. Понимание причинно-следственных связей позволяет быстро локализовать проблему и принять решение — устранять или менять оборудование.

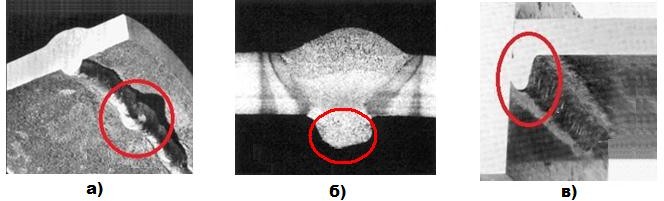

Типичные виды брака и их проявления
Каждый вид брака имеет характерные признаки, указывающие на причину. Точная диагностика экономит время на поиск неисправности.
Конусность при точении
Диаметр детали различается на концах. Замер у патрона и у задней бабки даёт разницу 0,05–0,5 мм и более.
Типичные причины:
- Несоосность центров шпинделя и задней бабки
- Износ направляющих станины (седлообразность)
- Непараллельность оси шпинделя направляющим
- Деформация заготовки под усилием резания
Дробление (вибрация при резании)
Характерный звук, волнистость на поверхности, следы вибрации. Шероховатость значительно хуже расчётной.
Типичные причины:
- Люфт в подшипниках шпинделя
- Недостаточная жёсткость крепления детали
- Вылет резца слишком большой
- Несоответствие режимов резания
- Износ или неправильная заточка инструмента
Овальность и огранка
Поперечное сечение детали — не круг. Овальность — два «горба», огранка — три и более граней.
Типичные причины:
- Биение шпинделя
- Неравномерный износ подшипников
- Дисбаланс патрона или заготовки
- Неравномерный зажим в кулачках
Несоответствие шероховатости
Поверхность грубее требуемой, видны риски, следы подачи, задиры.
Типичные причины:
- Затупление или скол режущей кромки
- Неправильная геометрия заточки резца
- Недостаточное или неправильное охлаждение
- Нарост на режущей кромке
- Вибрации малой амплитуды
Несоблюдение размеров
Размеры детали выходят за пределы допуска, размер «уходит» в процессе обработки партии.
Типичные причины:
- Тепловые деформации станка и детали
- Износ инструмента
- Люфты в механизмах подач
- Ошибка оператора или программы
Характер дефекта — главная подсказка. Регулярный брак одного типа указывает на системную проблему. Случайный брак — на нестабильность процесса.
Износ станка — как влияет на точность
Станок теряет точность постепенно. Износ накапливается годами, оператор адаптируется, и проблема становится заметной, когда компенсировать её уже невозможно.
Износ подшипников шпинделя
Увеличивается радиальный и осевой люфт, появляется биение.
Как проявляется:
- Овальность деталей
- Дробление на чистовых проходах
- Нестабильность размера от детали к детали
- Характерный гул при вращении
Индикатор на оправке в шпинделе. Биение более 0,02–0,03 мм — износ критичный.
| Состояние подшипников | Биение шпинделя | Влияние на обработку |
|---|---|---|
| Новые | 0,005–0,01 мм | Норма |
| Умеренный износ | 0,015–0,025 мм | Ограничения на чистовых |
| Критический износ | 0,03–0,05 мм и более | Систематический брак |

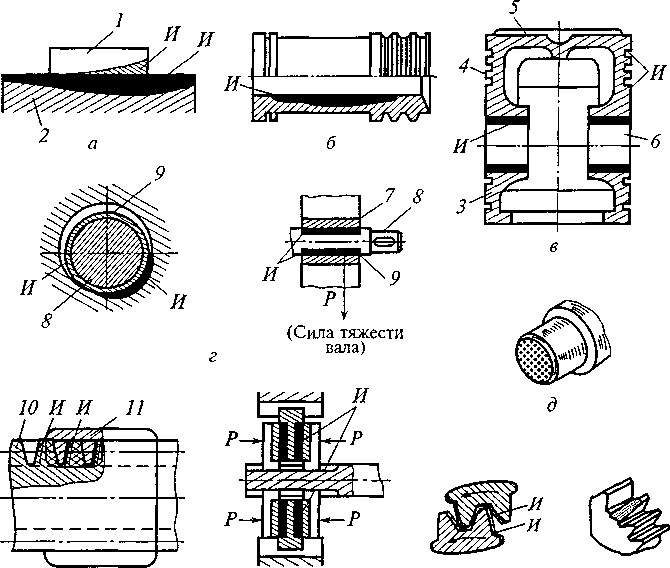

Износ направляющих станины
Образуется выработка в зоне наиболее частой работы (обычно ближе к шпинделю). Станина становится «седлообразной».
Как проявляется:
- Конусность при точении длинных деталей
- Размер «плывёт» при перемещении суппорта
- Разная точность в разных зонах станка
Уровень на каретке суппорта, перемещение по всей длине. Отклонение более 0,02 мм/м — износ значительный.
Люфты в механизмах подач
Износ ходовых винтов, гаек, зубчатых передач.
Как проявляется:
- Неточность позиционирования
- Ступенька при смене направления подачи
- Рассогласование индикации и реального положения
- На ЧПУ — ошибка позиционирования, накопление погрешности
Индикатор на суппорте, качание рукоятки подачи. Люфт более 0,05 мм — требуется регулировка или замена.
Износ пиноли задней бабки
Люфт пиноли, износ конуса под центр.
Как проявляется:
- Конусность детали (в сочетании с неточностью оси)
- Биение центра
- Нестабильность поджима
Совокупность износа нескольких узлов даёт непредсказуемые результаты. Станок может точить простые детали нормально, а на ответственных — стабильный брак.
Роль оснастки в появлении брака
Исправный станок + изношенная оснастка = брак. Патроны, центры, люнеты, резцедержатели требуют контроля и своевременной замены.
Патрон и кулачки
| Проблема | Проявление | Решение |
|---|---|---|
| Износ кулачков | Биение заготовки, овальность | Расточка или замена кулачков |
| Люфт в спиральном механизме | Несимметричный зажим | Ремонт или замена патрона |
| Загрязнение пазов | Заедание кулачков | Чистка и смазка |
| Повреждение базового конуса | Биение патрона на шпинделе | Шлифовка конуса или замена |
Индикатор на зажатой оправке, вращение шпинделя вручную. Биение более 0,03 мм — требуется вмешательство.
Центры и люнеты
Изношенный центр
Биение, конусность при обработке в центрах
Несоосность центров
Конусность, постоянная для всех деталей
Износ сухарей люнета
Овальность, вибрация при обработке длинных деталей
Неправильная настройка люнета
Деформация детали, дробление
Резцедержатель
- Люфт в поворотном механизме — нестабильность положения резца
- Износ посадочных поверхностей — вибрация резца
- Недостаточный зажим — смещение резца под нагрузкой
При появлении брака первым делом проверьте оснастку — это быстрее и дешевле, чем искать проблему в станке.
Не можете найти причину брака?
Опишите проблему — поможем с диагностикой и оценим целесообразность ремонта или замены станка.
Влияние СОЖ на качество поверхности
Смазочно-охлаждающая жидкость влияет на шероховатость, стойкость инструмента и образование нароста. Недооценка роли СОЖ — частая причина проблем.
Типичные проблемы с СОЖ
| Проблема | Последствия | Решение |
|---|---|---|
| Недостаточная подача | Перегрев, задиры, быстрый износ резца | Увеличить расход, проверить насос |
| Неправильная концентрация | Коррозия или недостаточная смазка | Проверить рефрактометром, скорректировать |
| Загрязнение стружкой | Царапины на поверхности | Фильтрация, очистка бака |
| Бактериальное заражение | Запах, раздражение кожи, потеря свойств | Замена СОЖ, дезинфекция системы |
| Неправильный тип СОЖ | Нарост на кромке, плохая шероховатость | Подбор под материал и операцию |
Подбор СОЖ под операцию
Черновая обработка стали
Эмульсия 5–8%, акцент на охлаждение
Чистовая обработка стали
Эмульсия 8–10% или масляная СОЖ
Алюминий
Специальные СОЖ без образования нароста
Нержавейка
СОЖ с высоким содержанием EP-присадок
Чугун
Часто всухую или с минимальной подачей СОЖ
Если поверхность ухудшилась без изменения режимов — проверьте СОЖ. Особенно после выходных или долгого простоя.
Когда проблема в станке, а когда в настройке
Системный подход к диагностике экономит время. Метод исключения позволяет локализовать причину за 30–60 минут.
Признаки проблемы в станке
- Брак повторяется на разных деталях, разных программах, при разных операторах
- Дефект постоянный и предсказуемый (всегда конус в одну сторону)
- Компенсация настройкой даёт временный эффект
- Брак появился после удара, аварии, длительной эксплуатации
- Измерения показывают износ узлов за пределами допуска
Признаки проблемы в настройке/технологии
- Брак на одной детали, другие — нормально
- Дефект нестабильный, «плавает»
- После переналадки или смены оператора — изменения
- Причина в конкретной операции, а не во всём процессе
- Смена режимов, инструмента, оснастки устраняет проблему
Алгоритм локализации
Проверить инструмент
Состояние режущей кромки, крепление
Проверить заготовку
Биение в патроне, качество материала
Проверить оснастку
Патрон, центры, люнет
Проверить режимы
Соответствие материалу и инструменту
Проверить СОЖ
Подача, концентрация, состояние
Проверить станок
Биение шпинделя, люфты, геометрия
Если первые пять пунктов в норме — проблема в станке. Это означает ремонт или замену.
Чек-лист диагностики причин брака
Системная проверка по пунктам выявляет причину без догадок.
Экспресс-диагностика (10–15 минут)
- ☐ Осмотр режущей кромки инструмента (износ, сколы, нарост)
- ☐ Проверка крепления резца (затяжка, вылет)
- ☐ Биение заготовки в патроне (индикатор)
- ☐ Подача СОЖ в зону резания (визуально)
- ☐ Соответствие режимов резания (обороты, подача)
Полная диагностика (30–60 минут)
Инструмент и оснастка
- ☐ Геометрия заточки резца
- ☐ Состояние кулачков патрона
- ☐ Биение патрона на шпинделе
- ☐ Центры: состояние, соосность
- ☐ Резцедержатель: люфт, крепление
Станок
- ☐ Биение шпинделя (индикатор на оправке)
- ☐ Люфт в подшипниках шпинделя (осевой и радиальный)
- ☐ Люфты продольной и поперечной подач
- ☐ Состояние направляющих (уровень, индикатор)
- ☐ Биение пиноли задней бабки
Технология
- ☐ Соответствие материала заготовки чертежу
- ☐ Соответствие режимов рекомендациям производителя инструмента
- ☐ Жёсткость системы СПИД (Станок-Приспособление-Инструмент-Деталь)
- ☐ Правильность базирования
Таблица «Дефект → вероятные причины»
| Дефект | Первое, что проверить | Второе | Третье |
|---|---|---|---|
| Конусность | Соосность центров | Износ направляющих | Жёсткость крепления |
| Дробление | Крепление резца, вылет | Подшипники шпинделя | Режимы резания |
| Овальность | Биение шпинделя | Патрон, кулачки | Дисбаланс заготовки |
| Грубая поверхность | Режущая кромка | СОЖ | Режимы резания |
| Уход размера | Износ инструмента | Люфты подач | Тепловые деформации |
Когда ремонт дороже покупки нового
Ремонт оправдан, если восстанавливает станок на 5–10 лет. Если проблемы вернутся через 1–2 года — это выброшенные деньги.
Признаки того, что станок экономически не восстановим
Совокупный износ нескольких узлов
Подшипники + направляющие + механизмы подач = стоимость ремонта приближается к стоимости нового станка
Моральное устаревание
Станок не обеспечивает требуемую производительность или точность даже после ремонта
Дефицит запчастей
Советские станки 1970–80-х: запчасти изготавливаются под заказ неделями
Накопленная усталость металла
Станина после десятилетий работы имеет микротрещины, деформации. Ремонт не устранит
Частота ремонтов
Если каждые 6–12 месяцев что-то выходит из строя — это паттерн, а не случайность
Сравнение затрат
| Статья | Капремонт старого станка | Покупка нового |
|---|---|---|
| Разовые затраты | 40–70% от нового | 100% |
| Простой на ремонт | 3–6 недель | 1–3 дня (пусконаладка) |
| Точность после | 80–90% от паспорта | 100% паспорта |
| Гарантия | 6–12 месяцев | 24–36 месяцев |
| Ресурс до следующего ремонта | 3–5 лет | 15–20 лет |
| Производительность | Не изменится | Возможен рост |
Формула решения
Если (Стоимость ремонта > 50% стоимости нового) И (Ресурс после ремонта < 5 лет) → Новый станок
Новый станок — это не только точность, но и гарантия, сервисная поддержка, актуальные запчасти. Ремонт старого станка не даёт ни одного из этих преимуществ.
FAQ — часто задаваемые вопросы
Установите индикатор на короткую оправку в шпинделе, прижмите к оправке, проверните шпиндель на 360°. Биение до 0,01 мм — норма, 0,02–0,03 мм — умеренный износ, более 0,03 мм — требуется ремонт или замена подшипников. Дополнительно проверьте осевой люфт: нажмите на оправку вдоль оси, люфт более 0,01 мм — износ упорного подшипника.
На чистовых проходах глубина резания мала, усилие нестабильно. Любой люфт в системе проявляется вибрацией. На черновых проходах высокая нагрузка «прижимает» все люфты в одну сторону, система работает стабильно. Дробление на чистовых — индикатор скрытых проблем с жёсткостью.
Частично и временно. Регулировка клиньев убирает люфт, но не восстанавливает геометрию. Если направляющие седлообразные — при перемещении суппорта погрешность будет нелинейной, компенсировать её настройкой невозможно. Единственное решение — шлифовка или шабрение направляющих, что сопоставимо с капремонтом.
Начните с рекомендуемых режимов производителя инструмента для данного материала. Сделайте пробную деталь с заниженными режимами, оцените результат. Постепенно увеличивайте скорость и подачу до оптимальных. Убедитесь, что СОЖ подходит для материала. Для нержавейки, титана, жаропрочных сплавов — отдельный подбор инструмента и режимов обязателен.
Если внутренняя диагностика не выявила причину, или причина в станке (износ подшипников, геометрия направляющих), и требуется инструментальная проверка. Также — для составления дефектной ведомости и оценки целесообразности ремонта. Квалифицированная диагностика экономит месяцы попыток «лечить симптомы».
Заключение
Брак при токарной обработке — симптом, а не болезнь. Причина может быть в инструменте, оснастке, настройке или износе станка. Системная диагностика по чек-листу позволяет локализовать проблему за 30–60 минут.
Ключевые выводы
Конусность, дробление, овальность — каждый дефект указывает на конкретные причины. Если ремонт стоит более 50% от нового станка, а ресурс после ремонта менее 5 лет — замена выгоднее.
