Разбираем на цифрах, когда VSD-компрессор окупается менее чем за два года, а когда экономически не оправдан
Дистрибьютор предлагает винтовой компрессор с частотным приводом за 1,7 млн рублей вместо 1,2 млн за обычный. Обещает «до 35 % экономии электроэнергии». Главный инженер загорается идеей, финансовый директор скептически поднимает бровь: «Покажите расчёт». Снабженец уже открыл три вкладки у конкурентов. Знакомая ситуация?
Кто прав? Оба — но при разных условиях. В этой статье — расчёт окупаемости частотника на компрессоре для трёх типичных сценариев с прозрачной методикой, сводная таблица и чек-лист, который превращает спор в обоснованное решение. Методику можно применить к любому предприятию, подставив свои данные.
Откуда берётся «экономия до 35 %» и почему ей не верят
Заявления уровня «до 35 %» обычно приводятся производителями для определённых условий: переменная нагрузка, корректный подбор мощности, профиль потребления с выраженными пиками и провалами. Проблема в формулировке: «до 35 %» с тем же успехом может означать 3 %, и 0 %, и даже отрицательный результат, если компрессор подобран неверно.
Для закупщика, сравнивающего прайсы трёх-пяти поставщиков, это выглядит как маркетинговая уловка. Для инженера, знающего профиль нагрузки своего цеха, — вполне достижимый показатель. Чтобы понять, достижима ли эта цифра для вашего предприятия, нужно сравнить энергопотребление по паспортным данным конкретных моделей и профилю вашей работы.
Сравнивать VSD-компрессор и обычный компрессор «в вакууме», без привязки к реальному потреблению конкретного производства. Цифра «35 %» — не ложь и не гарантия, она бессмысленна без контекста вашего цеха.
В структуре затрат на компрессор за 10 лет эксплуатации электроэнергия обычно занимает основную долю — по некоторым оценкам, до 70–80 % полной стоимости владения (конкретная доля зависит от тарифа, наработки и стоимости обслуживания). Поэтому даже умеренное снижение энергопотребления существенно влияет на общую экономику.

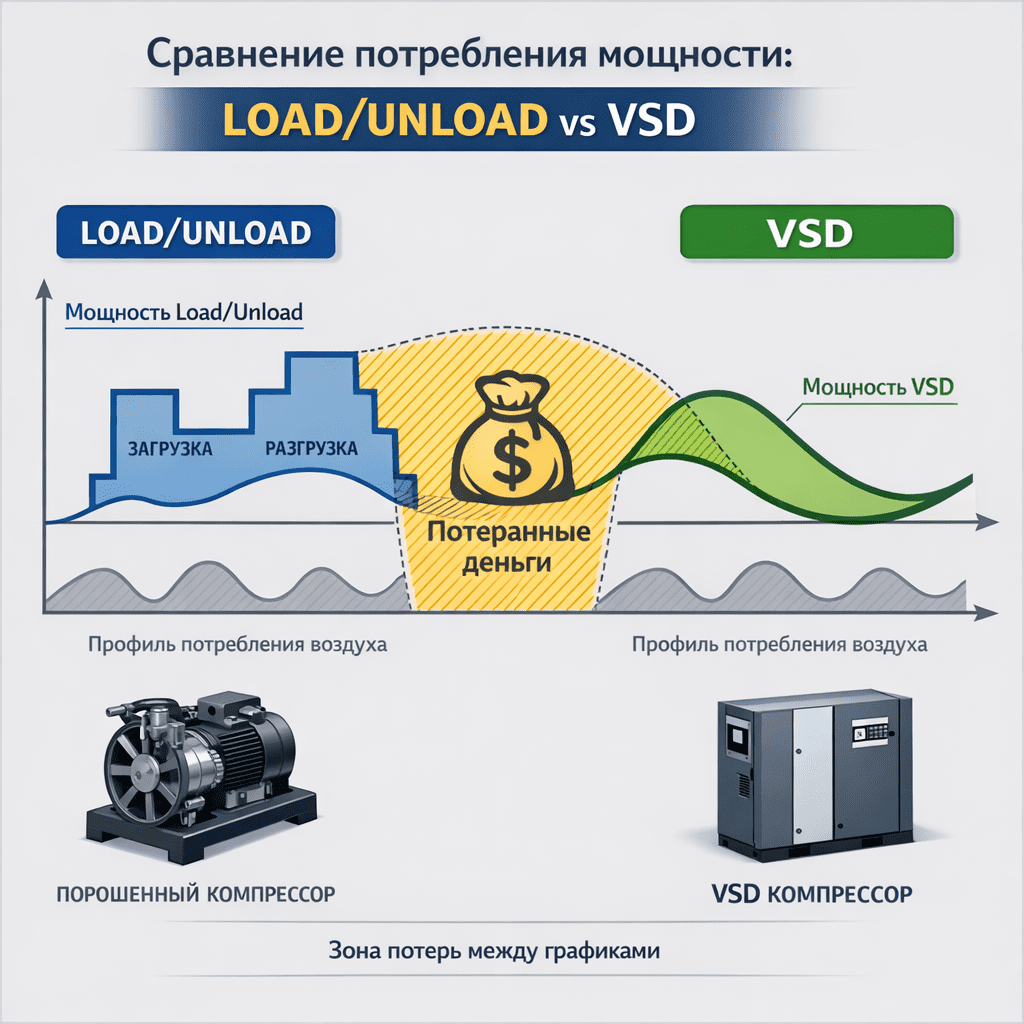

Как работает частотное регулирование компрессора
Обычный компрессор: нагрузка и холостой ход
Двигатель работает на постоянных оборотах. Давление в сети регулируется циклами load/unload: компрессор набирает верхнюю уставку давления, переходит на холостой ход (разгрузку), ждёт падения давления до нижней уставки и снова включается в нагрузку. В режиме разгрузки двигатель продолжает потреблять заметную долю мощности (конкретная величина зависит от модели и системы управления — смотрите паспортные данные), при этом полезная подача воздуха прекращается.
Аналогия простая: автомобиль, который на каждом светофоре не глушится и газует на нейтрали.
Компрессор с инвертором (VSD)
Частотный преобразователь плавно меняет скорость вращения двигателя. Производительность подстраивается под фактическое потребление: нужно меньше воздуха — обороты снижаются, расход электроэнергии падает. Доля работы в режиме разгрузки существенно сокращается по сравнению со схемой load/unload. Аналогия — круиз-контроль, который поддерживает нужную скорость без чередования «газ — тормоз».
Ключевой принцип: при снижении производительности в режиме VSD потребляемая мощность снижается заметно. Зависимость нелинейна — при умеренном уменьшении оборотов энергопотребление падает непропорционально сильно. Конкретная характеристика определяется конструкцией компрессорного блока, рабочим давлением и КПД привода. Именно эта нелинейность делает компрессор с частотным приводом эффективным при переменной нагрузке.
У компрессоров с VSD есть минимально допустимые обороты. Ниже этого порога автоматика может переходить в режим разгрузки или остановки. Диапазон регулирования и минимальная производительность указываются в паспорте конкретной модели.
❌ Обычный компрессор (load/unload)
- Постоянные обороты двигателя
- Циклы нагрузка/разгрузка
- Заметное потребление энергии на разгрузке
- Давление «пилит» между уставками
- Ударные пусковые токи при каждом включении
✅ Компрессор с VSD
- Плавное изменение оборотов
- Производительность подстраивается под потребление
- Доля разгрузки существенно сокращена
- Стабильное давление в сети
- Плавный пуск без ударных нагрузок
Расчёт на конкретных цифрах: три сценария
Считаем рубли, а не проценты. Все приведённые ниже цифры — иллюстративный расчёт с конкретными допущениями. Для вашего предприятия результат будет другим: подставьте свои значения в методику ниже.
- Компрессор: 37 кВт (номинальная мощность двигателя)
- Наработка: 6 000 часов/год (пример для предприятия с продолжительным режимом работы)
- Тариф: 8 руб./кВт·ч (пример; используйте ваш фактический тариф по договору энергоснабжения, с учётом зон суток, если применяется многотарифный учёт)
- Стоимость обычного компрессора: ≈1 200 000 руб. (пример; уточняйте по коммерческому предложению)
- Стоимость VSD-версии: ≈1 700 000 руб. (пример)
- Разница в цене: 500 000 руб. — именно её должна «отбить» экономия электроэнергии
Для корректного сравнения обычного и VSD-компрессора фиксируем одинаковые требования: рабочее давление сети и требуемая производительность (FAD) при этом давлении. Иначе сравнение будет некорректным.
Методика расчёта
Упрощённая формула годовой экономии:
где E = P_средняя × t — годовое энергопотребление в кВт·ч, P_средняя — средняя потребляемая мощность в кВт, t — наработка в часах.
- Для обычного компрессора P_средняя оценивается по доле времени в нагрузке и на разгрузке: P_средняя = (доля load × P_load) + (доля unload × P_unload). Значения P_load и P_unload — из паспортных данных.
- Для VSD-компрессора P_средняя оценивается по фактическому профилю потребления и паспортной кривой «мощность — производительность» конкретной модели.
- Окупаемость = разница в цене (руб.) / годовая экономия (руб./год).
В расчётах ниже приняты ориентировочные доли load/unload и средние мощности, характерные для каждого сценария. На реальном предприятии эти значения определяются по данным логгера или энергоаудита.
Стабильная загрузка 90–100 %
Типичная ситуация: конвейерная линия, непрерывное производство. Компрессор работает практически всегда на полной мощности, разгрузка — менее 5–10 % времени.
Экономия VSD: ориентировочно 3–5 %. Частотник почти не снижает обороты, при этом сам вносит потери на преобразование частоты. Чистый выигрыш минимален.
- Ориентировочная годовая экономия: 50 000–90 000 руб.
- Срок окупаемости: более 5 лет
Разницу в цене рациональнее направить на дополнительный ресивер, систему осушки или устранение утечек сжатого воздуха.
Переменная загрузка 40–75 %
Типичная картина механического цеха, мелкосерийного производства. Первая смена — полная загрузка, вторая — половина станков, ночью — дежурные потребители. Обычный компрессор значительную часть времени работает в режиме разгрузки, расходуя электроэнергию впустую.
Экономия VSD: ориентировочно 15–25 %. Благодаря нелинейной зависимости мощности от оборотов снижение скорости вращения даёт непропорционально большое падение потребления.
- Ориентировочная годовая экономия: 200 000–350 000 руб.
- Срок окупаемости: 1,5–2,5 года
Это распространённый сценарий на российских предприятиях — и именно под него «заточены» маркетинговые обещания производителей.
Пиковая нагрузка с провалами до 20–50 %
Проектное производство, единичные заказы, работа «пиками». Максимальное потребление достигает 100 %, но бо́льшую часть времени загрузка не превышает 50 %. Обычный компрессор постоянно циклирует или простаивает на разгрузке, а частые пуски бьют по ресурсу двигателя.
Экономия VSD: ориентировочно 25–35 %.
- Ориентировочная годовая экономия: 300 000–450 000 руб.
- Срок окупаемости: 1–2 года
Без частотного регулирования компрессора значительная часть потреблённой электроэнергии уходит в тепло, а не в полезную работу.
Сводная таблица окупаемости
| Параметр | Стабильная нагрузка (90–100 %) | Переменная нагрузка (40–75 %) | Пиковая нагрузка с провалами |
|---|---|---|---|
| Ориентировочная экономия, % | 3–5 | 15–25 | 25–35 |
| Ориентировочная экономия, руб./год* | 50–90 тыс. | 200–350 тыс. | 300–450 тыс. |
| Ориентировочная окупаемость* | более 5 лет | 1,5–2,5 года | 1–2 года |
| Рекомендация | ❌ Не оправдан | ✅ Рекомендуем | ✅✅ Настоятельно рекомендуем |
*Для примера: 37 кВт, 6 000 ч/год, 8 руб./кВт·ч, разница в цене 500 тыс. руб. При другой мощности, тарифе или наработке — пересчитывайте по методике выше.
На многих промышленных предприятиях реальный профиль потребления сжатого воздуха неравномерен и соответствует второму или третьему сценарию. Если производство не работает круглосуточно с постоянной полной загрузкой — есть смысл рассчитать окупаемость VSD для вашего режима. Окончательный вывод делайте по замерам и расчёту.
Скрытые преимущества VSD, которые не попадают в рекламу
Экономия электроэнергии — главный, но не единственный аргумент в пользу компрессора с частотным приводом.
Плавный пуск — ограничение пусковых токов
При прямом пуске пусковой ток кратно превышает номинальный (точная кратность зависит от двигателя и условий пуска). Частотный привод разгоняет двигатель плавно, ограничивая ток при пуске до значений, близких к номинальным. Нет ударных нагрузок на сеть. Не нужно закладывать большой запас по пусковому току в электрику цеха. Экономия на автоматике, кабельной продукции и вводном оборудовании — заметная статья при монтаже.
Более стабильное давление в сети
Обычный компрессор «пилит» давление между уставками: например, 6,5–8,0 бар. VSD поддерживает давление значительно стабильнее — конкретная точность зависит от контроллера, датчиков и характеристик пневмосети (уточняйте по паспорту модели). Это позволяет снизить рабочую уставку давления, а повышение давления, как правило, увеличивает энергопотребление компрессора. Для пневмоавтоматики, покрасочных камер и точных операций стабильность давления критична.
Увеличенный ресурс узлов
Отсутствие ударных пусков снижает износ подшипников, ременных передач и клапанов. Меньше циклов нагрузка/разгрузка — длиннее межсервисный интервал винтовой пары. В отдельных режимах VSD может снижать нагрузку на узлы и потенциально уменьшать расходы на ТО. Конкретный эффект зависит от модели и регламента обслуживания.
Пониженный шум
На частичной нагрузке компрессор работает на сниженных оборотах и заметно тише. Актуально для цехов с нормируемым уровнем шума по действующим санитарным нормам и требованиям охраны труда.
Когда VSD точно не нужен
Мы поставляем компрессорное оборудование обоих типов и заинтересованы в том, чтобы покупка была экономически обоснованной. Вот четыре ситуации, когда обычный компрессор — правильный выбор.
Постоянная загрузка близка к 100 %
Конвейерные линии, непрерывные производства в три полные смены. Частотник практически не снижает обороты — экономия не компенсирует разницу в цене.
Малая наработка
При небольшом количестве рабочих часов в год абсолютная экономия в рублях невелика. Чем меньше часов, тем дольше срок окупаемости — рассчитайте его по методике выше для своих условий.
Каскадная схема «база + пик»
Если на предприятии работают несколько компрессоров с каскадным управлением, VSD обычно ставят на компрессор, который покрывает переменную часть нагрузки. Базовый компрессор в каскаде чаще работает ближе к полной мощности, и для него частотное регулирование менее эффективно. Конкретное решение зависит от схемы управления и профиля потребления.
Нестабильная электросеть
Частотный преобразователь чувствителен к качеству питания. Постоянные просадки и скачки напряжения приводят к сбоям. Потребуются сетевые дроссели или фильтры — дополнительная статья расходов.
Ориентир: чем больше доля разгрузки (unload) и чем сильнее колебания потребления, тем выше потенциал экономии от VSD. Окупаемость в любом случае нужно считать по конкретным ценам, тарифу, часам работы и паспортным данным компрессора.
Как определить профиль потребления вашего предприятия
Четыре шага от замера до обоснованного решения.
Аудит текущего потребления
Установите логгер данных на существующий компрессор на 2–4 недели. Зафиксируйте время под нагрузкой, долю разгрузки, количество циклов, среднее рабочее давление. Аудит может провести поставщик оборудования, сервисная компания или ваша собственная служба КИПиА.
Оцените утечки до расчёта
При значительных утечках в пневмосети компрессор «кормит» их круглосуточно. Перед расчётом окупаемости VSD оцените утечки (например, ночным тестом или ультразвуковым детектором) и по возможности устраните их — это часто даёт быстрый эффект и делает последующий расчёт VSD более корректным. VSD может «маскировать» утечки: компрессор подстраивается и продолжает работать, но расходует энергию на воздух, который уходит впустую.
Построение профиля
Постройте почасовой график расхода воздуха за неделю. Определите пиковое, среднее и минимальное потребление. Рассчитайте отношение Qmax / Qmin — чем оно выше, тем больше потенциал экономии от VSD (при условии, что минимум не ниже минимальной производительности VSD-компрессора).
Калькуляция в рублях
Рассчитайте текущее потребление электроэнергии по методике выше, смоделируйте работу с VSD (используя паспортную кривую «мощность — производительность»), вычислите годовую экономию и срок окупаемости. Используйте фактический тариф по вашему договору энергоснабжения (с учётом зон суток, если применяется многотарифный учёт). Можно использовать калькуляторы производителей или обратиться к поставщику.
Иногда дешевле и быстрее: устранить утечки сжатого воздуха (масштаб потерь зависит от состояния сети, но они могут быть весьма значительны), установить дополнительный ресивер или оптимизировать трубопроводную обвязку. Эти меры не требуют капитальных затрат и могут дополнить эффект от VSD.
Не хотите считать сами?
Пришлите данные по вашему производству — мы бесплатно рассчитаем потенциальную экономию и подберём оптимальную конфигурацию. Подберём аналог из наличия — дешевле или производительнее. Доставка по всей России, возможность лизинга и отсрочки платежа.
Получить бесплатный расчёт →Пример из практики: завод металлоконструкций
Расчётный пример на основе типичных данных клиентов. Конкретные результаты зависят от условий эксплуатации.
Около 50 человек. Производственные операции — резка, сварка, дробеструйная обработка, покраска.
Компрессор 55 кВт, загрузка «рваная» — от 30 % в ночную смену до 95 % в пиковые часы. Электроэнергия — одна из крупнейших статей эксплуатационных расходов.
Решение: замена на VSD-компрессор аналогичной мощности.
Допущения для расчёта: наработка ~6 500 ч/год, тариф ~9 руб./кВт·ч, разница в цене стандартного и VSD-компрессора ~800 000 руб.
| Показатель | Значение |
|---|---|
| Снижение энергопотребления | ~25–30 % |
| Расчётная годовая экономия | ~600 000–700 000 руб. |
| Расчётная окупаемость доплаты за VSD | ~12–16 месяцев |
| Дополнительный эффект | Стабилизация давления → снижение перерасхода на покрасочном участке |
Средняя потребляемая мощность стандартного компрессора при данном профиле оценена в ~40 кВт (с учётом долей load/unload); VSD-компрессор — ~29 кВт. Разница: ~11 кВт × 6 500 ч × 9 руб. ≈ 640 000 руб./год. Окупаемость: 800 000 / 640 000 ≈ 1,25 года.

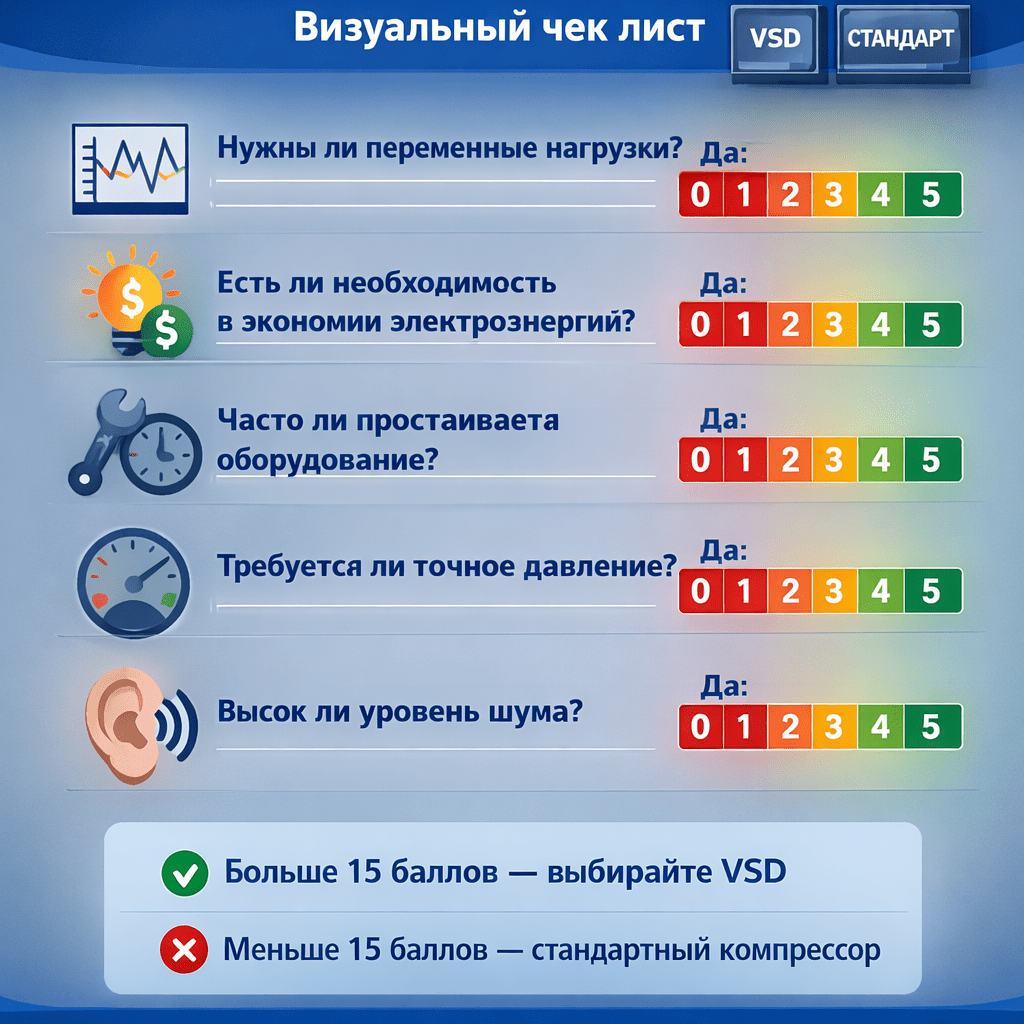

Чек-лист: VSD или стандартный компрессор
Ответьте на пять вопросов. Каждое «да» — аргумент в пользу VSD.
| Вопрос | Ответ |
|---|---|
| Компрессор работает более 4 000 часов в год? | ☐ Да / ☐ Нет |
| Загрузка меняется в течение суток/недели более чем на 30 %? | ☐ Да / ☐ Нет |
| Доля времени в режиме разгрузки (unload) заметна? | ☐ Да / ☐ Нет |
| Важно стабильное давление в сети? | ☐ Да / ☐ Нет |
| Тариф на электроэнергию достаточно высок, чтобы экономия ощущалась? | ☐ Да / ☐ Нет |
Интерпретация (предварительная)
VSD с высокой вероятностью окупится. Рекомендуем запросить детальный расчёт.
Нужен индивидуальный расчёт с учётом конкретных условий эксплуатации.
Стандартный компрессор, скорее всего, будет экономически выгоднее.
Чек-лист — ориентир, а не гарантия. Окончательное решение — по замерам, профилю нагрузки и расчёту окупаемости для конкретной модели, тарифа и цены.
Получить расчёт окупаемости VSD для вашего предприятия
Инженер уточнит параметры и подготовит расчёт с конкретными цифрами экономии и сроком окупаемости
Получить расчёт →Так маркетинг или экономия?
Ни то, ни другое в абсолюте. Частотный преобразователь в компрессоре — это инженерный инструмент, который даёт реальную экономию электроэнергии при правильном применении. «До 35 %» — достижимый показатель, но только при выраженной неравномерности потребления. При постоянной загрузке близкой к 100 % — переплата за ненужную функцию.
Решение о покупке VSD-компрессора должно приниматься на основе данных о реальном потреблении вашего предприятия, а не маркетинговых обещаний и не интуитивного скепсиса.
Частотник — не волшебная таблетка. Но в правильных условиях это одна из лучших инвестиций в снижение себестоимости производства.
Рассчитаем окупаемость VSD-компрессора для вашего предприятия — бесплатно
Оставьте заявку — инженер свяжется, уточнит параметры и подготовит расчёт с конкретными цифрами. Подберём оптимальную конфигурацию из наличия, забронируем дефицитные позиции. Организуем доставку в любой регион России и пусконаладку. Работаем по договору, предлагаем лизинг, кредит и отсрочку платежа — условия зависят от параметров сделки.
→ Каталог промышленных компрессоров
→ Статья: Как найти и устранить утечки сжатого воздуха — экономия без капвложений
→ Чек-лист покупки промышленного компрессора
Автор: отдел технических решений. Дата публикации: июль 2025. Актуальные тарифы и цены уточняйте при расчёте — они зависят от региона, поставщика и условий закупки.
