Покупка компрессора для производства — не рядовая закупка расходников. Стоимость зависит от типа компрессора, производительности, давления и комплектации — от осушителя и фильтров до ресивера и системы управления. Срок службы определяется типом компрессора, режимом эксплуатации, качеством обслуживания и условиями установки — при грамотной эксплуатации оборудование работает многие годы. От этого оборудования зависит работоспособность всего станочного парка: пневмозажимы, система смены инструмента, обдув, пневмоинструмент.
Зачем нужен чек-лист и как им пользоваться
Типичная ситуация: на столе три коммерческих предложения с разными ценами. Характеристики указаны по-разному. Каждый поставщик обещает «оптимальное решение». Как сравнить предложения объективно и не ошибиться на сумму, которую придётся отрабатывать годами?
Этот чек-лист решает три задачи:
Ничего не забыть
При формировании технических требований к компрессору.
Объективно сравнить предложения
Поставщиков по единым критериям — не по цене покупки, а по стоимости владения.
Обосновать закупку
Перед руководством — на цифрах, а не на словах.
Формат: 33 пункта, сгруппированных в 6 блоков. К каждому — пояснение: зачем это важно и что будет, если проигнорировать. В конце — сводный чек-лист и шаблон обоснования закупки.
Расчёт потребности: прежде чем смотреть каталоги
Самый частый источник ошибок при покупке компрессора — покупают «примерно такой», а не тот, который объективно нужен. Как рассчитать мощность компрессора для цеха — разберём пошагово.
Перечень потребителей сжатого воздуха
Что сделать: выписать все станки, пневмоинструмент, пескоструйное оборудование, покрасочные камеры, продувочные пистолеты — всё, что подключено или будет подключено к пневмосети.
Если забыть хотя бы один потребитель — расчёт окажется занижен. Компрессор будет работать на пределе, не сможет держать давление, а через год встанет вопрос о замене.
Откуда брать данные: паспорт оборудования, раздел «Требования к пневмопитанию» — расход воздуха (л/мин или м³/мин) и рабочее давление. Если паспорт утерян — запросить данные у производителя станка или замерить расход расходомером.
В перечень потребителей входят, например, токарные станки с ЧПУ, фрезерные станки с ЧПУ, ленточнопильные станки, пневмоинструмент, продувочные пистолеты и другое оборудование, подключённое к пневмосети.
Рабочее давление каждого потребителя
Что зафиксировать: минимальное допустимое давление на входе в каждый станок и инструмент. Данные берите из паспортов конкретного оборудования — значения существенно различаются в зависимости от модели и технологии.
Для ориентира — диапазоны давлений, которые встречаются чаще всего (конкретные значения уточняйте по паспорту):
| Потребитель | Типичный диапазон давления | Примечание |
|---|---|---|
| Станки с ЧПУ | 5–7 бар | Зависит от типа пневмозажимов и узлов смены инструмента |
| Пневмоинструмент | 6–6,5 бар | Зависит от типа и модели инструмента |
| Пескоструйный аппарат | 6–8 бар | Зависит от аппарата, сопла и абразива |
| Покрасочный пистолет | 2–4 бар | Зависит от технологии — HVLP, HP, LVLP |
Давление на выходе компрессора выбирают так, чтобы на самом «требовательном» потребителе обеспечивалось необходимое давление с учётом потерь в магистрали и арматуре. Величина потерь зависит от длины трубопровода, его диаметра, расхода воздуха, количества фитингов, фильтров и редукторов — рассчитайте или замерьте потери для вашей сети.
Купить компрессор на 8 бар, когда после потерь в магистрали до дальнего станка доходит недостаточное давление. Результат — нестабильная работа пневмозажимов, аварийные остановки.
Суммарный расход воздуха
Формула: сумма расходов всех потребителей × коэффициент одновременности.
Коэффициент одновременности учитывает, что не все потребители работают одновременно на максимальном расходе. Его определяют по фактическому профилю производства — например, на основании наблюдений, логирования потребления или методики проектирования пневмосетей. Типичный диапазон для станочных производств — 0,5–0,8, но конкретное значение зависит от вашей специфики.
Пример расчёта:
| Потребитель | Количество | Расход, л/мин | Итого, л/мин |
|---|---|---|---|
| Станок с ЧПУ | 3 | 300 | 900 |
| Продувочный пистолет | 2 | 200 | 400 |
| Гайковёрт пневматический | 1 | 400 | 400 |
| Максимум | 1 700 | ||
| С коэффициентом 0,7 | 1 190 |
Отдельно оцените утечки в пневмосети (быстросъёмные соединения, старые шланги, фитинги, «забытые» продувки). Утечки могут составлять заметную долю от общего расхода. Для оценки используйте аудит пневмосети, ночной тест по падению давления в ресивере или расходомер. Добавьте утечки отдельной строкой к расчётному расходу.
Брать паспортную производительность компрессора без пересчёта на реальные условия эксплуатации (температура окружающего воздуха, высота над уровнем моря, фактическое давление). Об этом — ниже.
Запас на развитие
Рекомендация: заложите резерв по производительности с учётом планов расширения производства и утечек пневмосети. Распространённая практика — +20–30% к рассчитанному расходу, но конкретное значение определяйте исходя из ваших планов по развитию.
Покупка нового станка, расширение цеха, подключение дополнительного инструмента — если компрессор уже работает на пределе, любое расширение потребует замены.
Компрессор со слишком большим запасом — это переплата за оборудование и потери электроэнергии на холостой ход и разгрузку (если модель без частотного регулирования).
Для VSD-компрессора (с частотным приводом) запас не столь критичен — он снижает обороты при малом потреблении (в пределах допустимого диапазона регулирования). Для компрессора с фиксированной скоростью — умеренный запас оптимален.
Профиль потребления: постоянный, циклический, пиковый
Постоянная нагрузка (80–100% времени)
Серийное производство, конвейер → винтовой с фиксированной скоростью.
Циклическая нагрузка (40–70%)
Разнородные работы, паузы между операциями → винтовой VSD или поршневой + увеличенный ресивер.
Пиковая нагрузка (редкие скачки)
Один потребитель с большим расходом включается эпизодически → базовый компрессор + увеличенный ресивер.
Он напрямую определяет тип компрессора, необходимость частотного регулирования и требуемый объём ресивера.
Технические характеристики: что сравнивать в коммерческих предложениях
Этот блок — о том, как читать спецификации и на что смотреть при покупке компрессора, чтобы не сравнивать «тёплое с мягким».
Производительность: «на входе» vs «на выходе»
Производители указывают промышленный компрессор характеристики производительности по-разному, и это главная ловушка при сравнении предложений.
✓ FAD (Free Air Delivery)
- Производительность на выходе при рабочем давлении, приведённая к условиям на всасывании
- Это реальная цифра, которая определяет, сколько воздуха получат ваши станки
✕ Производительность на всасывании (displacement)
- Расчётная (геометрическая) величина, которая обычно выше FAD
- Разница зависит от конструкции компрессора, давления и условий работы
Что делать: требовать у каждого поставщика значение FAD при конкретном давлении. Формулировка: «Укажите FAD (Free Air Delivery) в м³/мин при рабочем давлении __ бар по методике испытаний производителя (например, ISO 1217 — уточните применимую редакцию и приложение)».
Сравнить КП одного поставщика с FAD и другого — с производительностью на всасывании. Кажется, что второй мощнее, а в реальности — наоборот.
Рабочее давление: номинальное и максимальное
- Номинальное (рабочее) — давление, при котором указана производительность. Это ваш ориентир.
- Максимальное — давление отключения (для поршневых) или предел настройки.
Что нужно: номинальное давление ≥ максимальное требуемое давление потребителей + потери в магистрали + запас. Для металлообработки — компрессор на 8–10 бар закрывает большинство типовых задач, но всегда проверяйте по паспортам конкретного оборудования.
Мощность двигателя и энергоэффективность
Один из главных показателей энергоэффективности для сравнения предложений. Сравнивайте предложения по удельной мощности обязательно при одинаковом рабочем давлении и условиях испытаний.
Класс энергоэффективности двигателя: IE3, IE4 — чем выше класс, тем выше КПД двигателя и ниже потребление электроэнергии. Уточняйте класс в спецификации.
Зачем считать: дополнительные затраты на электроэнергию считаются так: (разница удельной мощности, кВт/(м³/мин)) × (производительность вашего компрессора, м³/мин) × часы работы в год × тариф.
Разница в 1 кВт/(м³/мин) при производительности 1 м³/мин, работе 4 000 ч/год и тарифе 8 руб./кВт·ч — это 32 000 руб./год дополнительных расходов. За 5 лет — 160 000 руб. При большей производительности суммы растут пропорционально. Одна эта цифра может обосновать выбор более дорогого, но энергоэффективного компрессора.
Частотное регулирование (VSD)
Что даёт VSD (Variable Speed Drive): компрессор подстраивает обороты электродвигателя под реальное потребление воздуха. При переменной нагрузке это обеспечивает существенную экономию электроэнергии по сравнению с моделью фиксированной скорости, работающей в режиме «нагрузка — холостой ход». Плавный пуск, минимальные пусковые токи, стабильное давление в сети.
✓ Когда VSD окупается
- Нагрузка 40–80% от максимума
- Переменный профиль потребления
- Фактическую экономию рассчитывайте по вашему профилю
✕ Когда VSD НЕ нужен
- Стабильная нагрузка 90–100%
- Разница в потреблении минимальна
- VSD-модель стоит дороже
Что спросить у поставщика компрессора: «Какой срок окупаемости VSD при нашем режиме работы? Рассчитайте на основании нашего профиля потребления. Укажите разницу в цене между VSD и моделью с фиксированной скоростью при одинаковой FAD».
Режим работы (класс нагрузки)
- S1 (непрерывный): для большинства винтовых компрессоров — типичный допустимый режим, но уточните по документации конкретной модели.
- S3 (повторно-кратковременный): для поршневых — указывается процент нагрузки, например, S3-60% (60% работа, 40% пауза на охлаждение).
Сопоставьте с профилем потребления из предыдущего раздела. Если ваш цех работает в две-три смены — поршневой в режиме S3 потребует резервного компрессора или значительного запаса по производительности.
Уровень шума
Уровень шума указывается в дБ(А) — сравнивайте значения только при одинаковых условиях измерения (расстояние, режим нагрузки, стандарт). Запросите у поставщика условия, при которых получены указанные значения.
Нормы по шуму на рабочих местах установлены санитарными правилами (актуальную редакцию и предельные уровни для вашего типа работ уточните в действующих нормативных документах). Ориентируйтесь на следующие рекомендации:
- Компрессор в цехе рядом с людьми: выбирайте модель с минимальным уровнем шума — винтовой в шумозащитном кожухе.
- Отдельная компрессорная: допустим более высокий уровень шума, но проверьте, не превышают ли нормы на рабочих местах в соседних помещениях.
Если компрессор устанавливается в цеху, заложите контрольный замер шума после монтажа для подтверждения соответствия нормам.
Система охлаждения
Воздушное охлаждение
Распространённый вариант для многих промышленных компрессоров. Проще и дешевле, но выбрасывает горячий воздух в помещение — нужна приточно-вытяжная вентиляция. Применимость по мощности и условиям установки уточняйте по линейке производителя.
Жидкостное (водяное)
Для мощных компрессоров или при ограниченной вентиляции. Требует контура охлаждения.
Значительная часть потребляемой электроэнергии компрессора преобразуется в тепло. Его можно использовать для отопления цеха или нагрева воды. Доля полезно отбираемого тепла и срок окупаемости системы рекуперации зависят от модели компрессора, часов работы, потребности в тепле и стоимости монтажа. Уточните у поставщика возможность и расчёт рекуперации для выбранной модели и ваших условий.
Габариты и масса
Что проверить до покупки:
- Пройдёт ли компрессор в дверной проём (габариты в транспортном положении).
- Поместится ли на отведённой площади с учётом зон обслуживания (минимальные расстояния — по документации производителя конкретной модели, обычно не менее 0,8–1 м с каждой стороны).
- Выдержит ли пол (особенно актуально для верхних этажей и антресолей).
Запросите у поставщика: габаритный чертёж с указанием зон обслуживания и массу в рабочем состоянии (с маслом).
Комплектация и система подготовки воздуха: что включено, а что нет
Здесь кроется одна из главных ловушек при сравнении предложений компрессоров: один поставщик предлагает укомплектованную систему, другой — «голый» компрессорный блок. Цены выглядят несопоставимо, но итоговая стоимость может оказаться одинаковой.
Состав комплекта поставки
| Элемент | Поставщик А | Поставщик Б | Поставщик В |
|---|---|---|---|
| Компрессорный блок | ☐ | ☐ | ☐ |
| Электродвигатель | ☐ | ☐ | ☐ |
| Шумозащитный кожух | ☐ | ☐ | ☐ |
| Встроенный осушитель | ☐ | ☐ | ☐ |
| Встроенный ресивер | ☐ | ☐ | ☐ |
| Контроллер / панель управления | ☐ | ☐ | ☐ |
| Комплект ввода в эксплуатацию (масло, фильтры) | ☐ | ☐ | ☐ |
| Виброопоры | ☐ | ☐ | ☐ |
| Документация (РЭ, паспорт, декларация ТР ТС) | ☐ | ☐ | ☐ |
Пример ситуации: один поставщик предлагает компрессор со встроенным осушителем и ресивером за 800 тыс. руб., другой — «голый» блок за 500 тыс. руб. Добавьте к нему осушитель и ресивер — и разница окажется минимальной.
Требуемое качество сжатого воздуха
Перед выбором осушителя и фильтров определите, какое качество воздуха необходимо вашим потребителям. Стандарт ISO 8573-1 классифицирует качество сжатого воздуха по трём параметрам: содержание твёрдых частиц, воды (точка росы) и масла. Разные потребители предъявляют разные требования:
- Пневмозажимы, обдув, пневмоинструмент — как правило, достаточно базовой подготовки воздуха.
- Покрасочные камеры — требования значительно строже: попадание масла и влаги приводит к дефектам покрытия.
- Прецизионные пневмокомпоненты станков с ЧПУ — требования уточняйте по документации производителя станка.
Зафиксируйте требуемый класс качества воздуха и точку росы (PDP) для каждого потребителя. Эти данные определяют выбор типа осушителя (рефрижераторный или адсорбционный) и ступеней фильтрации.
Осушитель: встроенный или отдельный
Встроенный
- Компактно, удобно, минимум коммуникаций
- Оптимален для компактных установок с базовыми требованиями к осушению
Ограничения встроенного
- Мощность может быть рассчитана впритык
- При выходе из строя — весь компрессор отправляется на сервис
Отдельный
- Гибкость в подборе под конкретные условия (расход, точка росы)
- Можно заменить независимо
- Проще масштабировать при расширении
Ограничения отдельного
- Дополнительное место в компрессорной
- Дополнительные коммуникации
Рекомендация: выбор «встроенный или отдельный» делайте по требуемой точке росы, расходу воздуха (FAD), условиям установки и удобству обслуживания. Для компактных установок с базовыми требованиями к осушению встроенный удобнее; при высоких требованиях к качеству воздуха или планах расширения — рассмотрите отдельный.
Ресивер
Даже если в компрессоре есть встроенный ресивер (обычно 200–500 л), для станочного парка с несколькими потребителями часто нужен дополнительный внешний.
Объём подбирают по допустимому падению давления (Δp), величине и длительности пикового расхода, допустимой частоте пусков компрессора и типу управления (фиксированная скорость / VSD). Упрощённые «правила» из интернета используйте только как грубую прикидку — для корректного подбора запросите расчёт у поставщика или проектировщика с учётом ваших конкретных условий.
Ресивер — это и элемент подготовки воздуха (охлаждение, конденсация влаги), и буфер для компенсации пиковых нагрузок.
Система фильтрации
Набор фильтрации подбирайте по требуемому качеству воздуха для ваших потребителей (класс по ISO 8573-1, определённый на предыдущем этапе). Для станков с ЧПУ, как правило, предусматривают как минимум предварительный (грубый) фильтр и тонкий коалесцентный фильтр, но конкретные ступени и классы фильтрации уточняйте по требованиям производителя оборудования.
Уточните: входят ли фильтры в комплект поставки или приобретаются отдельно. Запросите рекомендацию поставщика по набору фильтрации под ваше применение.
Конденсатоотводчики
Проверьте: встроены ли автоматические конденсатоотводчики в компрессор, осушитель, ресивер. Если нет — заложите в бюджет отдельной строкой: стоимость уточняйте у поставщика × количество точек слива.
Маслоотделитель конденсата
Если компрессор маслозаполненный — предусмотрите обработку и сбор конденсата с маслом. Сброс маслосодержащего конденсата в канализацию без очистки не допускается — это нарушает требования к водоотведению и экологические нормы. Маслоотделитель конденсата обычно не входит в комплект поставки — закладывайте отдельно.
Стоимость владения: считаем честно
Этот блок превращает чек-лист выбора компрессора в инструмент финансового обоснования. По данным отрасли, стоимость покупки составляет лишь малую часть от общих затрат за весь срок эксплуатации. Основная доля расходов — электроэнергия, обслуживание и ремонт.
Электроэнергия за пять лет
Мощность (кВт) × часы работы в год × тариф (руб./кВт·ч) × 5 лет
22 кВт × 4 000 ч/год × 8 руб./кВт·ч × 5 лет = 3 520 000 руб.
Это больше, чем стоимость самого компрессора. Разница в удельной мощности между двумя предложениями на 0,5 кВт/(м³/мин) — при производительности 3 м³/мин и тех же условиях — составляет 240 000 руб. за 5 лет. Один этот пункт может обосновать выбор более дорогого, но энергоэффективного варианта.
Расходные материалы за пять лет
Запросите у каждого поставщика: полный перечень расходных материалов + рекомендуемые интервалы замены + стоимость каждой позиции.
Типичный список для винтового компрессора:
- Компрессорное масло
- Масляный фильтр
- Воздушный фильтр
- Сепаратор масло/воздух (маслоотделительный элемент)
- Ремень (если ременной привод)
Посчитайте: стоимость одного ТО × количество ТО за 5 лет.
Дешёвый компрессор с дорогими оригинальными расходниками может обойтись дороже, чем более дорогая модель с доступными расходниками и аналогами.
Плановый сервис
- Обслуживание своими силами: стоимость трудозатрат (часы × ставка механика) + стоимость инструмента и оснастки.
- Сервисный контракт: запросите стоимость у поставщика. Обычно — фиксированная цена за каждое ТО или ежемесячный платёж. Уточните, что включено и что оплачивается отдельно.
Крупный ремонт
| Тип компрессора | Вид ремонта | Наработка | Порядок стоимости |
|---|---|---|---|
| Винтовой | Замена подшипников роторов | 20 000–30 000 моточасов | Сотни тысяч рублей |
| Поршневой | Капремонт поршневой группы | 8 000–12 000 моточасов | От десятков до сотен тысяч рублей |
Если крупный ремонт попадает в горизонт 5 лет — заложите в расчёт TCO.
Итоговая таблица TCO
TCO (Total Cost of Ownership) — совокупная стоимость владения. Именно её нужно сравнивать при выборе между предложениями, а не цену покупки.
| Статья затрат | Поставщик А | Поставщик Б | Поставщик В |
|---|---|---|---|
| Стоимость компрессора | |||
| Доставка | |||
| Монтаж и пусконаладка | |||
| Система подготовки воздуха (если не в комплекте) | |||
| Электроэнергия (5 лет) | |||
| Расходные материалы (5 лет) | |||
| Сервисное обслуживание (5 лет) | |||
| Крупный ремонт (если предполагается) | |||
| ИТОГО TCO за 5 лет | |||
| Стоимость 1 м³ сжатого воздуха |
TCO / (производительность FAD в м³/мин × 60 × часы работы за 5 лет) — универсальный показатель для объективного сравнения предложений.
Решение становится очевидным даже без глубокого погружения в технические детали.
Поставщик и сервис: проверяем надёжность
Компрессор — это оборудование с длительным сроком эксплуатации. Поставщик должен обеспечивать поддержку на протяжении всего этого срока. Что спросить у поставщика компрессора — разберём по пунктам.
Сервисный центр в регионе
Проверьте: есть ли авторизованный сервисный центр в разумной близости от вашего производства.
Зачем: время реакции при аварийной остановке — это время простоя вашего цеха. Стоимость выезда инженера из другого города — отдельная статья расходов.
Что спросить: «Каково время реакции на аварийный вызов? Есть ли дежурная сервисная служба?»
Поставщик может продать компрессор бренда, сервис которого есть только в Москве или Санкт-Петербурге, а ваше производство — в Красноярске. Выезд сервисного инженера через полстраны — это дни ожидания и десятки тысяч рублей за командировку.
Доступность расходных материалов и запчастей
Проверьте: есть ли склад расходников в России, какой типичный срок поставки.
Критичные позиции: масляный фильтр, воздушный фильтр, сепаратор, масло — если запас закончился или ТО подошло, а расходников нет — компрессор стоит. Или работает с просроченными фильтрами, что ещё хуже.
✓ Приемлемый ответ
- «Со склада в течение 1–3 рабочих дней, доставка по всей России»
✕ Тревожный сигнал
- «Под заказ из Европы, срок 6–8 недель»
Мы держим расходные материалы и фильтроэлементы на складе и обеспечиваем поставку в любой регион. Подберём аналог, если оригинал недоступен — дешевле или быстрее.
Гарантийные условия
Стандартная гарантия: 12 месяцев (базовая), 24 месяца (расширенная). Некоторые производители дают до 5 лет на винтовую пару.
Что покрывает: заводской брак, скрытые дефекты. Что обычно НЕ покрывает: расходные материалы, повреждения от неправильной эксплуатации, несоблюдение регламента ТО.
Что уточнить:
- Какие условия лишают гарантии?
- Обязательна ли пусконаладка силами авторизованного центра?
- Обязательно ли использовать оригинальные расходники?
- Доступно ли продление гарантии за отдельную плату?
Мы обеспечиваем банковскую гарантию на поставку — 100% финансовая безопасность сделки.
Монтаж и пусконаладка
Что входит: доставка, разгрузка, установка на подготовленное основание, подключение к электросети и пневмомагистрали, настройка параметров, пробный пуск, инструктаж персонала.
У многих производителей пусконаладка авторизованным центром — обязательное условие сохранения гарантии. Уточните это до подписания договора.
Стоимость: заложите отдельной строкой — запросите стоимость у поставщика, она зависит от объёма работ и удалённости объекта. Мы выполняем пусконаладку при поставке компрессорного оборудования.
Документация и сертификация
Что должно быть в комплекте поставки:
- Руководство по эксплуатации на русском языке
- Паспорт оборудования
- Документы подтверждения соответствия (декларации/сертификаты по техническим регламентам ЕАЭС, применимым к компрессору и его комплектующим) — без них оборудование нельзя легально эксплуатировать
- Паспорт ресивера как сосуда, работающего под давлением — запросите у поставщика полный комплект документов на ресивер и уточните, требуется ли регистрация и периодическое техническое освидетельствование в соответствии с действующими нормами
- Протоколы испытаний (по запросу)
Убедитесь, что подтверждение соответствия оформлено на территории ЕАЭС. Запросите у поставщика перечень всех обязательных документов для вашей модели и комплектации.
Репутация поставщика
Что проверить:
- Сколько лет на рынке
- Специализация: компрессорное оборудование — профильное направление или побочное
- Отзывы от производственных предприятий (попросите контакты 2–3 клиентов для рекомендации)
- Наличие собственного склада (а не только работа «под заказ»)
- Возможность посетить работающую установку у другого клиента
Нет постоянного юрлица, нет собственного сервиса, только 100% предоплата без гарантий, нет документов подтверждения соответствия, «любой бренд под заказ» без конкретики и складских остатков.
Инфраструктура: готов ли ваш цех
Пункты, о которых часто вспоминают в момент, когда компрессор уже привезли и стоит на разгрузочной площадке.
Электроснабжение
- Выделенная мощность: хватает ли для нового компрессора? Согласуйте с электриком или энергослужбой до покупки.
- Напряжение: 380 В, 3 фазы (стандарт для промышленных компрессоров от 4 кВт).
- Автомат защиты: номинал по рекомендации производителя компрессора.
- Пусковые токи: кратность пускового тока зависит от электродвигателя и способа пуска (прямой пуск, «звезда — треугольник», софтстартер, частотный привод). Уточните пусковые токи по паспорту конкретной модели и проверьте линию электроснабжения совместно с энергослужбой. Выдержит ли линия? Не «просядут» ли другие потребители при пуске? VSD-компрессоры обеспечивают плавный пуск с минимальными пусковыми токами.
Помещение для компрессора
Площадь
Компрессор + зоны обслуживания (по документации производителя) + ресивер + система подготовки воздуха.
Вентиляция
Компрессор выделяет тепло — значительная часть потребляемой электроэнергии преобразуется в тепло. Необходим приток свежего прохладного воздуха и отвод горячего. Объём притока — по рекомендации производителя (указан в РЭ).
Температура
Типичный допустимый диапазон — +5…+40 °C, но точные значения уточните в документации конкретной модели компрессора и осушителя. При более высокой температуре — снижение производительности и ресурса. При более низкой — проблемы с запуском и конденсатом.
Чистота воздуха в помещении
Компрессор засасывает воздух из окружающей среды. Металлическая пыль, абразив, аэрозоль СОЖ из цеха попадут в систему, если компрессорная не изолирована.
Пневмомагистраль
- Существующая магистраль подходит по диаметру для нового компрессора?
- Материал труб: алюминий (оптимально — не корродирует, быстрый монтаж), нержавеющая сталь, полимерные трубопроводы, чёрная сталь (бюджетно, но подвержена коррозии изнутри).

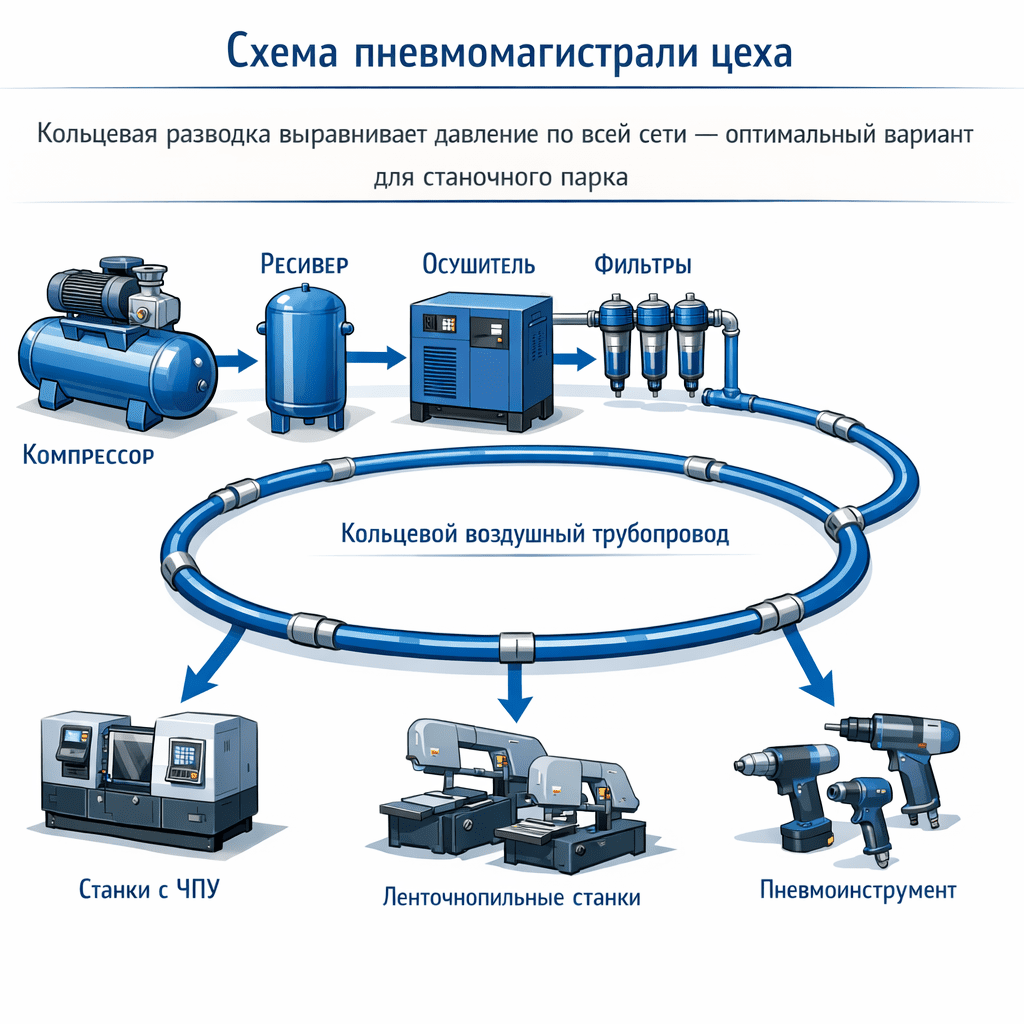

- Тип разводки: кольцевая (выравнивает давление по всей сети) предпочтительнее тупиковой (дешевле, но с неравномерным давлением у дальних потребителей).
- Если магистрали нет — заложите стоимость монтажа в бюджет проекта отдельной строкой.
Сводный чек-лист: все 33 пункта
Расчёт потребности
- ☐ Перечень всех потребителей сжатого воздуха составлен
- ☐ Рабочее давление каждого потребителя определено
- ☐ Суммарный расход рассчитан с коэффициентом одновременности
- ☐ Запас на развитие заложен
- ☐ Профиль потребления определён (постоянный / циклический / пиковый)
Технические характеристики
- ☐ Производительность FAD при рабочем давлении запрошена у всех поставщиков
- ☐ Рабочее давление соответствует потребностям + потери + запас
- ☐ Удельная мощность (кВт/м³/мин) сравнена между предложениями
- ☐ Необходимость VSD оценена с учётом профиля потребления
- ☐ Режим работы (S1/S3) соответствует графику производства
- ☐ Уровень шума соответствует месту установки и требованиям нормативов
- ☐ Система охлаждения совместима с помещением и вентиляцией
- ☐ Габариты и масса проверены на совместимость с помещением
Комплектация
- ☐ Комплект поставки детально расписан и сравнён между поставщиками
- ☐ Осушитель: встроенный или отдельный — решение принято
- ☐ Объём ресивера определён (с учётом встроенного и дополнительного)
- ☐ Система фильтрации подобрана под задачи
- ☐ Конденсатоотводчики предусмотрены на каждой точке сбора
- ☐ Маслоотделитель конденсата заложен в бюджет
Стоимость владения
- ☐ Стоимость электроэнергии за 5 лет рассчитана
- ☐ Стоимость расходных материалов за 5 лет запрошена у каждого поставщика
- ☐ Стоимость сервисного обслуживания определена
- ☐ Стоимость крупного ремонта учтена (если попадает в горизонт 5 лет)
- ☐ Таблица TCO заполнена, стоимость 1 м³ воздуха рассчитана
Поставщик и сервис
- ☐ Наличие сервисного центра в регионе подтверждено
- ☐ Сроки поставки расходников проверены (со склада — дни, не недели)
- ☐ Гарантийные условия изучены и зафиксированы
- ☐ Стоимость и условия монтажа / пусконаладки определены
- ☐ Документация (подтверждение соответствия, паспорт, РЭ на русском) будет предоставлена
- ☐ Репутация поставщика проверена (опыт, склад, сервис, отзывы)
Инфраструктура
- ☐ Электрической мощности достаточно, линия выдержит пусковые токи
- ☐ Помещение готово: площадь, вентиляция, температурный режим
- ☐ Пневмомагистраль: состояние, диаметр, материал — соответствуют новому компрессору
Шаблон обоснования закупки
Структура документа для согласования на одной странице:
Краткое описание текущей ситуации (старый компрессор не обеспечивает потребности / компрессора нет / высокие расходы на электроэнергию и ремонт текущего оборудования).
Суммарный расход воздуха — ХХХ л/мин, рабочее давление — Х бар, режим работы — Х смен.
Три варианта:
| Параметр | Бюджетный | Оптимальный | Премиальный |
|---|---|---|---|
| Модель | |||
| Стоимость покупки | |||
| TCO за 5 лет | |||
| Стоимость 1 м³ воздуха |
Выбранный вариант и обоснование — почему именно он (TCO, надёжность, сервис, доступность запчастей).
Срок окупаемости (при замене старого): экономия на электроэнергии + снижение простоев + сокращение ремонтов = ХХ месяцев.
Запрос: согласование суммы ХХХ тыс. руб.
Три правила, которые сэкономят сотни тысяч рублей
Чек-лист — не формальность, а страховка от ошибки, цена которой измеряется сотнями тысяч рублей.
Правило первое
Сначала — расчёт потребности, потом — выбор модели. Не наоборот.
Правило второе
Сравнивайте не цену покупки, а стоимость владения за 5 лет. Стоимость покупки — лишь малая часть от общих затрат. Экономия 50 000 руб. на покупке может обернуться переплатой в сотни тысяч рублей на электроэнергии и обслуживании.
Правило третье
Проверяйте поставщика так же тщательно, как оборудование. Компрессор работает много лет. Поставщик, который исчезнет через год, оставит вас без сервиса, расходников и запчастей.
Мы подбираем компрессорное оборудование под конкретные задачи производства: от расчёта потребности до пусконаладки. Лизинг, кредит, отсрочка платежа, работа со спецсчетами. Доставка по всей России.
Нужна помощь с подбором компрессора?
Пришлите перечень станков и режим работы — рассчитаем потребность и подготовим сравнительное предложение с расчётом TCO. Бесплатно.
FAQ — часто задаваемые вопросы
С расчёта потребности: составьте перечень всех потребителей сжатого воздуха, определите суммарный расход (с коэффициентом одновременности) и максимальное рабочее давление. Без этих данных любой подбор — угадывание. Если паспорта на оборудование утеряны — запросите данные у производителей станков или замерьте расход расходомером.
Приведите все предложения к единому формату: производительность FAD при одинаковом давлении (не на всасывании!), полная комплектация (с осушителем, фильтрами, ресивером или без — зафиксируйте и доукомплектуйте), стоимость владения за 5 лет (TCO). Сравнивайте стоимость 1 м³ сжатого воздуха — это самый объективный показатель.
Рассчитайте TCO за 5 лет: электроэнергия + расходники + обслуживание + ремонты + простои. Покажите, что разница в цене покупки компенсируется за счёт экономии на электроэнергии (особенно если сравниваете модель с VSD и без). Используйте шаблон обоснования из этой статьи — одна страница с цифрами убедительнее, чем устные аргументы.
Можно, но с рисками: неизвестный остаточный ресурс винтовой пары или поршневой группы, отсутствие гарантии, возможные скрытые дефекты. Если покупаете б/у — требуйте документально подтверждённую наработку (показания счётчика моточасов), проведите диагностику с независимым сервисным инженером, заложите бюджет на капитальный ремонт или замену изнашиваемых узлов в ближайшей перспективе.
Формально — не всегда. Практически — почти всегда влияет на сохранение гарантии производителя. Кроме того, неправильная настройка параметров (давление отключения, температурные уставки, интервалы обслуживания в контроллере) может привести к преждевременному износу и аварийному отказу. Стоимость последствий неправильной настройки — кратно больше стоимости пусконаладки.
Поставщик. Компрессор известного бренда, купленный у поставщика без сервиса, склада запчастей и расходников — хуже, чем надёжная модель среднего ценового сегмента с полным сервисным сопровождением. Ключевой вопрос при выборе: «Кто будет обслуживать и ремонтировать этот компрессор через 3–5 лет?»
Только FAD (Free Air Delivery) при рабочем давлении. Это реальная производительность, которую получит ваш станочный парк. Производительность «на всасывании» (displacement) — расчётная величина, которая обычно выше FAD. Она используется некоторыми производителями, чтобы цифры в каталоге выглядели внушительнее. Если поставщик не может указать FAD — это тревожный сигнал.
Зависит от профиля потребления, а не от количества смен. Если в течение смены нагрузка стабильная (80–100%) — VSD не окупится. Если нагрузка колеблется (пневмоинструмент включают эпизодически, станки простаивают между партиями) — VSD обеспечивает заметную экономию электроэнергии. Запросите у поставщика расчёт окупаемости для вашего профиля потребления.
Признаки: высокая наработка (для винтовых — свыше 30 000–40 000 моточасов), участившиеся ремонты, расход масла выше нормы, невозможность поддерживать давление при штатной нагрузке, перегрев, появление посторонних шумов и вибрации. Рассчитайте стоимость содержания старого компрессора за год (ремонты + простои + перерасход электроэнергии) и сравните с годовыми затратами на новый — решение станет очевидным.
Рассмотрите компрессор с VSD — пусковые токи минимальны, нагрузка на сеть плавная. Альтернатива — два компрессора меньшей мощности с каскадным управлением: один базовый (фиксированная скорость), второй — VSD для покрытия переменной нагрузки. Суммарная пиковая нагрузка на сеть ниже, чем у одного большого компрессора при прямом пуске.
Пять самых дорогих ошибок: выбор по минимальной цене без расчёта TCO; занижение расчётной потребности (забыли учесть часть потребителей или не заложили запас); сравнение предложений с разными видами указания производительности (FAD vs на всасывании); покупка без системы подготовки воздуха (осушитель, фильтры) — экономия на которой оборачивается ремонтом пневмокомпонентов станков; выбор поставщика без сервиса и склада запчастей в регионе.
Можно, если диаметр трубопровода соответствует производительности нового компрессора (недостаточный диаметр = потери давления), а трубы в удовлетворительном состоянии. Стальные трубы без внутреннего покрытия со временем часто корродируют изнутри, особенно при наличии влаги и конденсата — частицы ржавчины могут попадать в станки даже при наличии фильтрации на компрессоре. Рекомендуем провести ревизию магистрали (осмотр, продувка, контроль загрязнений) до подключения нового оборудования и при необходимости запланировать замену или реконструкцию.
