Резка толстостенных труб из нержавеющей стали 12Х18Н10Т и её импортных аналогов AISI 304, 316, 321 требует специфического подхода. Стандартные методы — угловая шлифмашина (болгарка), плазменная резка, ручные ленточнопильные станки — дают неудовлетворительный результат: термически повреждённые кромки, увод реза от плоскости, ускоренный износ инструмента. Разберём, какое оборудование справляется с этой задачей и почему полуавтоматический ленточнопильный станок с гидроподачей — оптимальное решение для серийной резки.
Полуавтоматический станок с гидроподачей в процессе резки толстостенной трубы из нержавейки. Видна подача СОЖ в зону реза
Почему толстостенные трубы и нержавейка — сложный материал для резки
Короткий ответ: нержавеющая сталь аустенитного класса упрочняется при механической обработке (эффект наклёпа) и плохо отводит тепло. Это приводит к быстрому износу режущего инструмента и повреждению заготовки.
Эффект наклёпа нержавеющей стали
Стали типа 12Х18Н10Т, AISI 304, 316, 321 относятся к аустенитному классу. При резании поверхностный слой металла упрочняется в 1,5–2 раза относительно исходной твёрдости. Это явление называется наклёпом.
Что происходит на практике:
- Режущая кромка снимает исходный мягкий слой
- Следующий зуб входит в уже упрочнённую зону
- Инструмент перегревается, теряет остроту, скользит по поверхности без эффективного съёма металла
- Возникает замкнутый круг: чем тупее инструмент, тем сильнее наклёп
Нужен режущий инструмент, который проходит зону наклёпа за один проход, с постоянным контролируемым давлением подачи.
Перегрев зоны реза и его последствия
Нержавейка имеет теплопроводность в 3–4 раза ниже, чем у углеродистой стали. Тепло концентрируется в зоне реза и не рассеивается по заготовке.
Последствия перегрева:
- Изменение структуры металла в зоне термического влияния (ЗТВ)
- Появление цветов побежалости (соломенный, жёлтый, синий оттенки оксидной плёнки) — признак перегрева свыше 200–300 °C
- Снижение коррозионной стойкости кромки
- Деформация тонкостенных участков
При толщине стенки трубы от 8 мм и выше проблема усугубляется: тепло накапливается, перегрев наступает быстрее.
Болгарка, плазморез и ручной станок — почему они не справляются
Резка нержавейки болгаркой (УШМ)
Резать нержавейку болгаркой можно, но нецелесообразно для производственных задач.
Проблемы резки нержавейки угловой шлифмашиной:
| Фактор | Что происходит |
|---|---|
| Биение и износ диска | Отклонение реза от разметки до 2–5 мм |
| Отсутствие охлаждения | Перегрев, окисление кромки |
| Высокая скорость | Интенсивный наклёп поверхности |
| Расход дисков | 1 диск на 3–5 резов трубы ⌀100×10 мм |
| Качество кромки | Требуется дополнительная обработка |
Болгарка подходит для единичных резов на монтаже, но не для серийной работы в цеху. Оператор устаёт, точность падает, травмоопасность высокая.
Можно ли плазморезом резать нержавейку
Резать нержавейку плазмой можно, но с ограничениями.
Плазменная резка нержавейки даёт:
- Зону термического влияния (ЗТВ) 1–4 мм в зависимости от толщины и режима
- Конусность реза (верхняя кромка шире нижней)
- Окисленную кромку, требующую зачистки
- Грат на нижней стороне реза
Для труб плазморез применим при раскрое листа или резке профиля под сварку, где допускается последующая обработка. Для чистового реза толстостенных труб под фланцевое соединение или точную стыковку плазма не годится.
Проблемы ручных ленточнопильных станков
Ручной ленточнопильный станок — шаг вперёд по сравнению с болгаркой, но для нержавейки и толстостенных труб его возможностей недостаточно.
Ключевые ограничения:
- Нестабильное давление подачи — оператор не может обеспечить равномерный прижим на протяжении всего реза
- Паузы в работе — при остановке полотно скользит по металлу, провоцируя наклёп
- Низкая жёсткость рамы — вибрация уводит полотно, рез получается косым
- Отсутствие или слабая система СОЖ — перегрев неизбежен
При резке трубы ⌀150×12 мм из стали AISI 316 на ручном станке время реза составляет 15–20 минут. Полотно выдерживает 10–15 резов до замены. Это нерентабельно при объёмах от 20 резов в смену.
Требования к станку для резки толстостенных труб и нержавейки
Оптимальное решение — полуавтоматический ленточнопильный станок с гидравлической подачей. Такая конструкция обеспечивает жёсткость, стабильное давление и контролируемую скорость резания.
Мощность привода и диапазон скоростей
Для резки нержавейки требуется:
| Параметр | Минимальное значение | Рекомендуемое значение |
|---|---|---|
| Мощность главного привода | 2,2 кВт | 3 кВт и выше |
| Скорость полотна | 20–40 м/мин | 15–35 м/мин с плавной регулировкой |
| Натяжение полотна | Ручное | Гидравлическое или пневматическое |
При резке аустенитных сталей оптимальная скорость полотна составляет 25–35 м/мин. Превышение ведёт к перегреву и ускоренному износу зубьев. Станок должен иметь возможность работать на нижнем диапазоне скоростей с сохранением крутящего момента.
Гидравлическая подача и контроль давления
Гидравлика решает ключевую проблему — обеспечивает постоянное давление полотна на заготовку независимо от геометрии реза.
При резке трубы полотно проходит через разные толщины стенки:
- На входе — две стенки
- В середине — максимальная ширина реза
- На выходе — снова две стенки
Регулировка давления позволяет настроить станок под конкретный материал: для AISI 321 давление выше, чем для AISI 304.
Система подачи СОЖ
Смазочно-охлаждающая жидкость при резке нержавейки — не опция, а обязательное условие.
Функции СОЖ:
- Отвод тепла из зоны реза
- Смазка зубьев полотна для снижения трения
- Вымывание стружки из пропила
- Защита заготовки от окисления
Для нержавеющих сталей рекомендуются СОЖ с повышенным содержанием присадок EP (extreme pressure). Расход — от 3–5 л/мин при ширине полотна 27 мм.
Нужна помощь в выборе станка?
Подберём оборудование под ваши диаметры труб и материалы. Бесплатная консультация технолога.
Получить консультацию →Выбор ленточного полотна для резки нержавейки

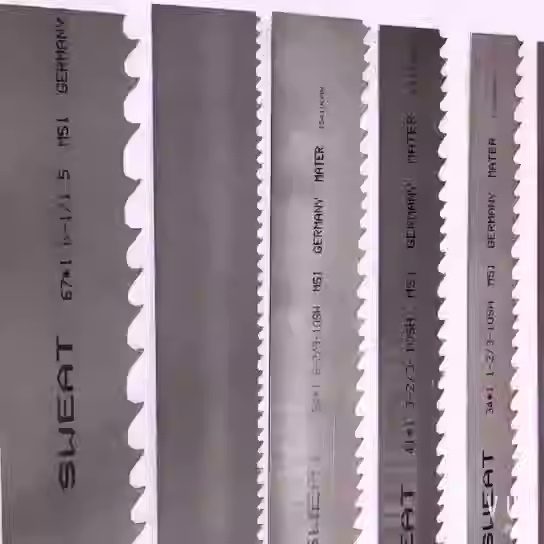

Биметаллические полотна M51 для сложных сталей
Стандартные биметаллические полотна M42 при резке нержавейки изнашиваются в 2–3 раза быстрее, чем на углеродистых сталях. Для толстостенных труб из 12Х18Н10Т и AISI 316 рекомендуются полотна с режущей кромкой M51.
Сравнение материалов режущей кромки:
| Параметр | M42 | M51 |
|---|---|---|
| Твёрдость зуба | 67–69 HRC | 69–71 HRC |
| Красностойкость | до 600 °C | до 650 °C |
| Ресурс на нержавейке | Базовый | +40–60% |
| Стоимость | Базовая | +20–30% |
Шаг зуба подбирается по толщине стенки: для стенок 8–15 мм оптимален переменный шаг 3/4 TPI или 4/6 TPI (количество зубьев на дюйм длины полотна). Переменный шаг снижает вибрацию при резке труб.
Разводка зубьев — стандартная или усиленная. Для вязких сталей типа AISI 316L усиленная разводка обеспечивает лучший отвод стружки.
Орбитальные труборезы или ленточные пилы — что выбрать

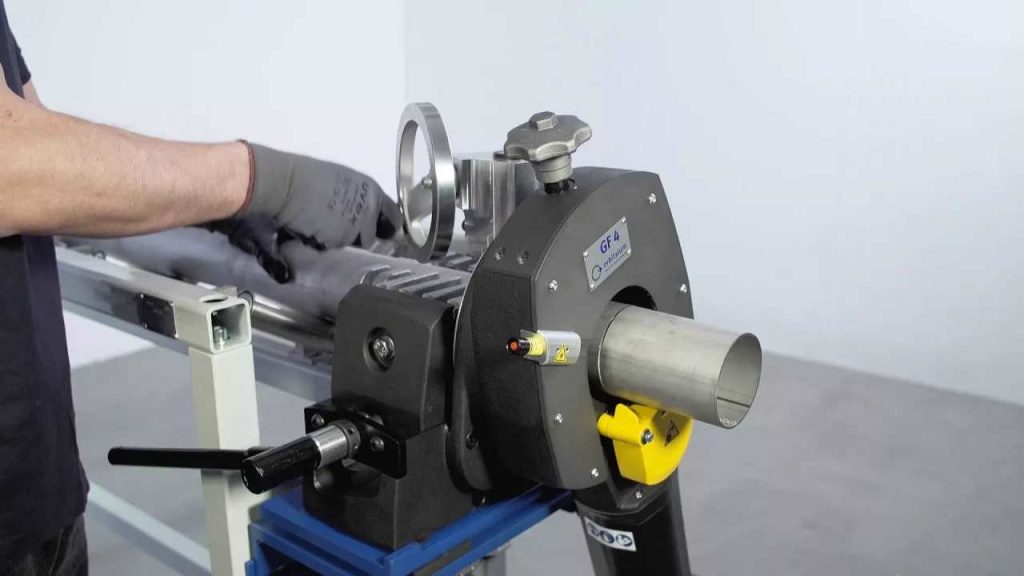

Орбитальные труборезы — альтернатива ленточным пилам для трубного производства. Разберём применимость каждого решения.
| Критерий | Ленточнопильный станок | Орбитальный труборез |
|---|---|---|
| Диапазон диаметров | Широкий (от 30 до 500+ мм) | Ограничен моделью |
| Качество кромки | Чистый рез, минимальный грат | Отличное, готово под сварку |
| Производительность | Высокая на серии | Ниже, цикл дольше |
| Мобильность | Стационарный | Есть переносные модели |
| Работа с профилем | Да, любой профиль | Только круглые трубы |
| Стоимость | Средняя | Высокая |
Ленточнопильный полуавтомат — универсальное решение для цеха, где режут трубы разных диаметров и профильный прокат. Орбитальный труборез оправдан при узкой специализации на трубах одного типоразмера с требованием подготовки кромок под орбитальную сварку.
Экономика решения — аргументы для директора и закупщика
Переход с болгарки или ручного станка на полуавтомат окупается за 4–8 месяцев при объёме от 30 резов в смену (при типовых условиях эксплуатации).
Сокращение времени реза
Труба ⌀150×12 мм: 4–6 минут вместо 15–20 на ручном станке
Снижение расхода полотен
Ресурс M51 на полуавтомате: 80–120 резов против 10–15 на ручном станке
Уменьшение брака
Косые резы и термически повреждённые кромки исключены
Снижение трудозатрат
Один оператор обслуживает станок вместо постоянного ручного труда
Ленточные полотна M51 и СОЖ — стандартные позиции, которые есть на складе поставщиков. Срок поставки станков в базовой комплектации — от 5–10 рабочих дней в зависимости от модели.
Рекомендации по эксплуатации для технолога и оператора
Режимы резания нержавейки на ленточнопильном станке:
| Параметр | Значение для AISI 304/321 | Значение для AISI 316 |
|---|---|---|
| Скорость полотна | 28–35 м/мин | 25–30 м/мин |
| Подача | Средняя, без рывков | Пониженная |
| Давление СОЖ | Повышенное | Максимальное |
| Полотно | M42 или M51, шаг 3/4 | M51, шаг 4/6 |
- Перед началом работы проверьте натяжение полотна — оно должно соответствовать рекомендациям производителя (обычно 250–300 Н/мм²)
- Убедитесь, что СОЖ поступает в зону реза до начала пиления
- Не останавливайте станок на середине реза — это гарантирует наклёп и повреждение полотна
- При резке труб используйте призматические тиски или специальные зажимы для круглого проката

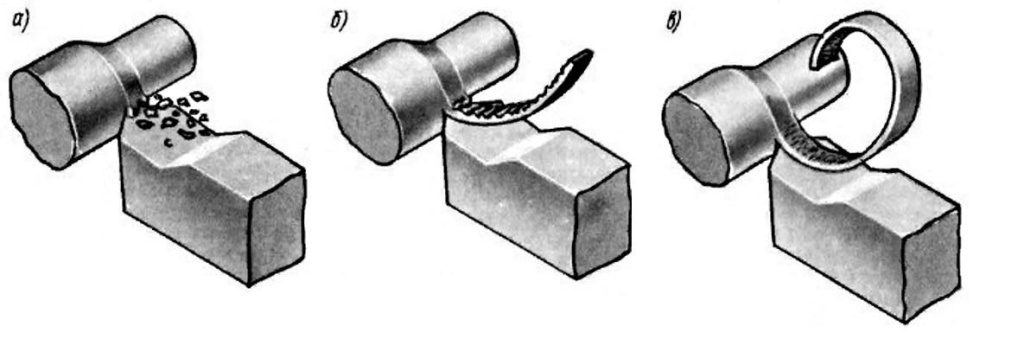

- Контролируйте форму стружки: сливная (спиральная) стружка — признак правильного режима; мелкая пылевидная — полотно затупилось или скорость резания завышена
Контроль стружки при резкеFAQ — частые вопросы
Чем лучше резать толстостенную трубу из нержавейки?
Ленточнопильным полуавтоматом с гидроподачей. Мощность привода — от 3 кВт, скорость полотна — 25–35 м/мин, обязательна система СОЖ. Такой станок обеспечивает ровный рез без перегрева и наклёпа.
Можно ли нержавейку резать болгаркой?
Для единичных резов — да, для серийной работы — нет. Болгарка (УШМ) перегревает металл, даёт неровную кромку и высокий расход дисков. На производстве это нерентабельно.
Какое полотно выбрать для резки нержавейки ленточной пилой?
Биметаллическое полотно с режущей кромкой M51, шаг зуба 3/4 или 4/6 TPI в зависимости от толщины стенки. M51 имеет повышенную красностойкость и служит на 40–60% дольше, чем M42.
Чем отличается резка AISI 304 от AISI 316?
AISI 316 содержит молибден, что повышает вязкость и усложняет резку. Требуется снижение скорости полотна на 10–15%, увеличение подачи СОЖ и использование полотен M51.
Почему ручной ленточнопильный станок не справляется с нержавейкой?
Из-за нестабильного давления подачи. Оператор не может обеспечить равномерный прижим, возникают паузы, полотно скользит по металлу, провоцируя наклёп. Результат — перегрев, косой рез, износ полотна за 10–15 резов.
Заключение
Резка толстостенных труб из нержавеющих сталей 12Х18Н10Т, AISI 304, 316, 321 требует соблюдения трёх условий:
Полуавтоматический ленточнопильный станок с гидравлической подачей обеспечивает выполнение всех трёх требований и окупается за несколько месяцев за счёт сокращения времени реза, экономии полотен и снижения брака.
