Четырёхвалковый листогиб с ЧПУ — это не станок с дисплеем вместо маховиков. Это инструмент, который исключает человеческий фактор из процесса формообразования и обеспечивает повторяемость деталей на уровне ±0,5 мм в серии из сотен изделий. Разница между ручным и программируемым станком — как между калькулятором и Excel: оба считают, но масштабируются по-разному.
Ниже — объективный разбор: какие задачи решает автоматизация вальцовки, чем отличаются NC-контроллеры от CNC-систем, и при каких объёмах инвестиции в вальцовочный станок с ЧПУ окупаются за 12–18 месяцев.
Что даёт ЧПУ на вальцовочном станке
Числовое управление вальцовочного станка решает три ключевые задачи — стабильную повторяемость геометрии, сокращение времени переналадки и снижение зависимости от квалификации оператора.
Конкретные преимущества вальцов с ЧПУ
| Параметр | Ручное управление | С ЧПУ |
|---|---|---|
| Повторяемость радиуса | ±2–5 мм | ±0,3–0,5 мм |
| Время переналадки | 15–40 минут | 2–5 минут |
| Квалификация оператора | Вальцовщик 4–5 разряда | Оператор ЧПУ 3 разряда |
| Брак в серии | 3–8% | 0,5–1,5% |
| Сложные формы (овалы, конусы) | Шаблоны + опыт | Автоматический расчёт |
| Документирование процесса | Ручные записи | Автоматический протокол |
Когда программируемые вальцы особенно эффективны
Серийное производство
От 20 одинаковых изделий — экономия на переналадке и повторяемость
Сложные профили
Овальные, многорадиусные обечайки — автоматический расчёт траектории
Дорогие материалы
Нержавейка, титан, цветные сплавы — минимизация брака критична
Сертифицируемая продукция
Сосуды под давлением, энергетика — протоколирование для Ростехнадзора

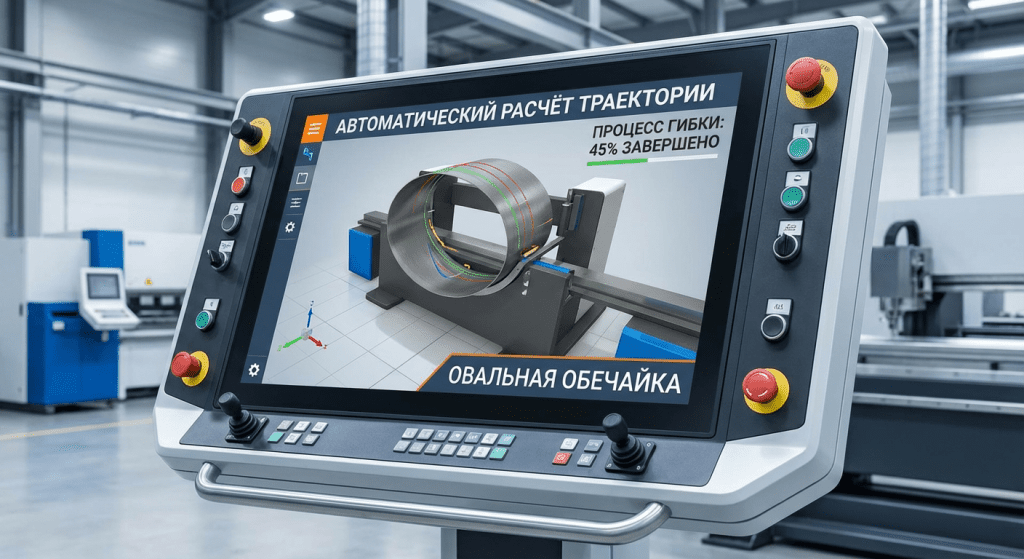

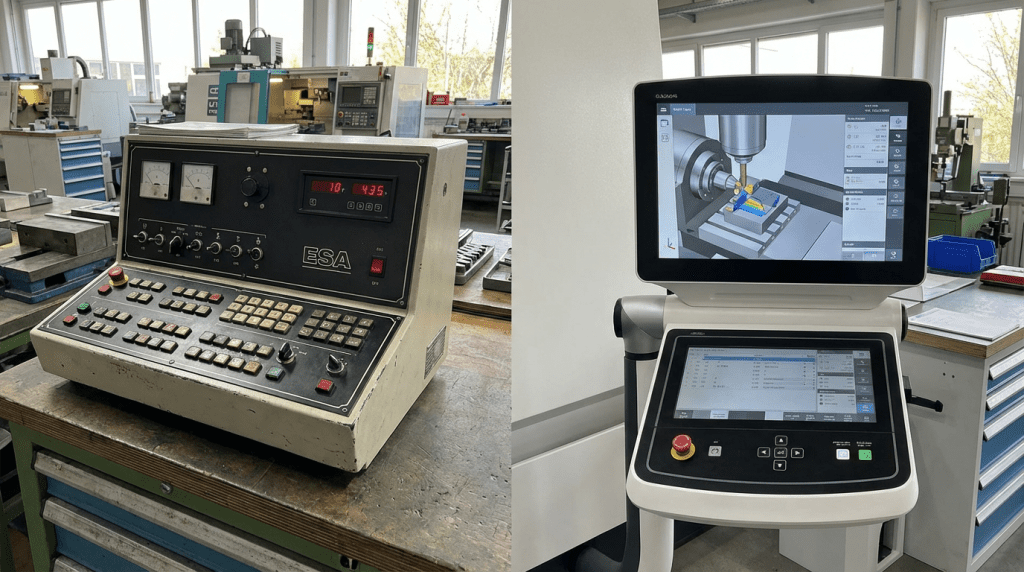

NC и CNC: в чём разница и что выбрать
NC-контроллер — позиционное управление
NC (Numerical Control) — система числового управления с ограниченными функциями. NC-контроллер оснащает вальцы базовой автоматизацией:
- Цифровая индикация положения валков (DRO)
- Память на 10–50 программ (позиции валков для типовых изделий)
- Автоматическое позиционирование боковых валков по координатам
- Счётчик проходов и изделий
- Ручной или полуавтоматический цикл вальцовки
Типичные NC-контроллеры: ESA, Cybelec, собственные разработки производителей (Sahinler, Durma).
- Нет расчёта траектории — оператор задаёт конечные позиции
- Нет компенсации пружинения — корректировка вручную
- Ограниченные возможности для сложных форм
- Нет интеграции с CAD/CAM
NC-система подходит для:
- Серий из однотипных цилиндрических обечаек
- Производств со стабильной номенклатурой
- Бюджетного входа в автоматизацию
CNC-система — полная автоматизация цикла
CNC (Computer Numerical Control) — компьютеризированное управление с расширенным функционалом. CNC вальцы — это современные вальцовочные станки с полным контролем процесса:
- Автоматический расчёт траектории гибки по заданной геометрии
- Компенсация пружинения материала (база данных по маркам сталей)
- Программирование сложных форм: овалы, многорадиусные профили, конусы
- Память на сотни программ + USB/Ethernet для загрузки
- Диагностика состояния станка и предупреждение о сервисе
- Графическая симуляция процесса до запуска
- Протоколирование каждого цикла (для сертификации)
Типичные CNC-системы: Siemens SINUMERIK, Fanuc, Delem, ESA S600/S700, специализированные системы Faccin, Davi.
CNC-система необходима для:
- Сложных геометрий (овальные сечения, переменный радиус)
- Частой смены номенклатуры
- Требований к документированию (EN 13445, ASME, Ростехнадзор)
- Интеграции в автоматизированное производство
Сравнительная таблица NC vs CNC
| Параметр | NC-контроллер | CNC-система |
|---|---|---|
| Автоматический расчёт траектории | Нет | Да |
| Компенсация пружинения | Ручная корректировка | Автоматическая по базе данных |
| Сложные формы (овалы, конусы) | Ограниченно | Полная поддержка |
| Интеграция CAD/CAM | Нет | DXF, STEP, собственные форматы |
| Память программ | 10–50 | 500–∞ (внешние носители) |
| Протоколирование | Базовое | Полное с экспортом |
| Стоимость относительно ручного | +15–25% | +30–50% |
| Обучение оператора | 1–2 дня | 3–5 дней |
Функции современных систем управления вальцами
Вальцовочный станок с программным управлением предоставляет набор функций, недоступных при ручном управлении.
Программирование гибки
Способы создания программ:
Ручной ввод параметров
- Диаметр/радиус обечайки
- Толщина и марка материала
- Длина развёртки
Система рассчитывает позиции валков и количество проходов
Импорт из CAD
- Загрузка DXF/DWG-файла
- Автоматическая генерация траектории
Сокращение подготовки программы с 30 минут до 5 минут
Обучение (Teach-in)
- Оператор вручную выполняет гибку
- Система запоминает все позиции
Используется для сложных изделий без чертежей
Память и управление программами
| Функция | Практическая польза |
|---|---|
| Библиотека программ | Мгновенный вызов настроек для повторных заказов |
| Копирование/редактирование | Создание вариаций без программирования с нуля |
| Группировка по заказчикам | Быстрый поиск при большой номенклатуре |
| Версионность | Отслеживание изменений, откат к предыдущим версиям |
| Резервное копирование | Защита от потери данных при сбое |
Контроль процесса
Автоматические вальцы контролируют:
- Позиционирование валков — энкодеры с разрешением 0,01 мм
- Усилие прижима — датчики давления в гидросистеме
- Скорость вращения — поддержание постоянной линейной скорости
- Температура гидравлики — защита от перегрева
- Аварийные ситуации — автостоп при превышении нагрузки
Вальцы с компьютерным управлением обеспечивают идентичность изделий независимо от оператора, времени суток и усталости персонала.
Экономика автоматизации: расчёт окупаемости
Снижение брака и экономия материала
Расчёт экономии на браке для серийного производства обечаек ∅500 мм из нержавеющей стали толщиной 6 мм:
| Параметр | Ручные вальцы | Вальцы с ЧПУ |
|---|---|---|
| Брак в серии | 5% | 1% |
| Стоимость материала на 1 обечайку | ~8 000 ₽ | ~8 000 ₽ |
| Серия | 100 шт./мес. | 100 шт./мес. |
| Потери на брак | 40 000 ₽/мес. | 8 000 ₽/мес. |
| Экономия | — | 32 000 ₽/мес. |
При работе с дорогостоящими материалами (титан, Inconel, дуплексные стали) экономия на браке кратно возрастает.
Сокращение времени наладки
Расчёт экономии на переналадке при частой смене номенклатуры:
| Параметр | Ручное управление | С ЧПУ |
|---|---|---|
| Время переналадки | 25 минут | 3 минуты |
| Переналадок в смену | 8 | 8 |
| Потери времени в смену | 200 минут (3,3 часа) | 24 минуты |
| Производительная работа | 4,7 часа | 7,6 часа |
| Рост выработки | — | +62% |
При ставке оператора 500 ₽/час экономия составляет ~1 400 ₽ в смену или 28 000 ₽/мес. (20 смен).
Требования к квалификации оператора
Снижение квалификационных требований — неочевидный, но существенный фактор:
| Аспект | Ручные вальцы | Вальцы с ЧПУ |
|---|---|---|
| Требуемая квалификация | Вальцовщик 4–5 разряда | Оператор ЧПУ 3 разряда |
| Срок подготовки специалиста | 6–12 месяцев | 1–2 месяца |
| Зависимость от работника | Высокая (уникальный опыт) | Низкая (программы в станке) |
| Разница в оплате труда | Базовый +30–50% | Базовый уровень |
Практический результат: предприятие меньше зависит от «незаменимых» специалистов. Знания о технологии изготовления хранятся в станке, а не в голове работника.

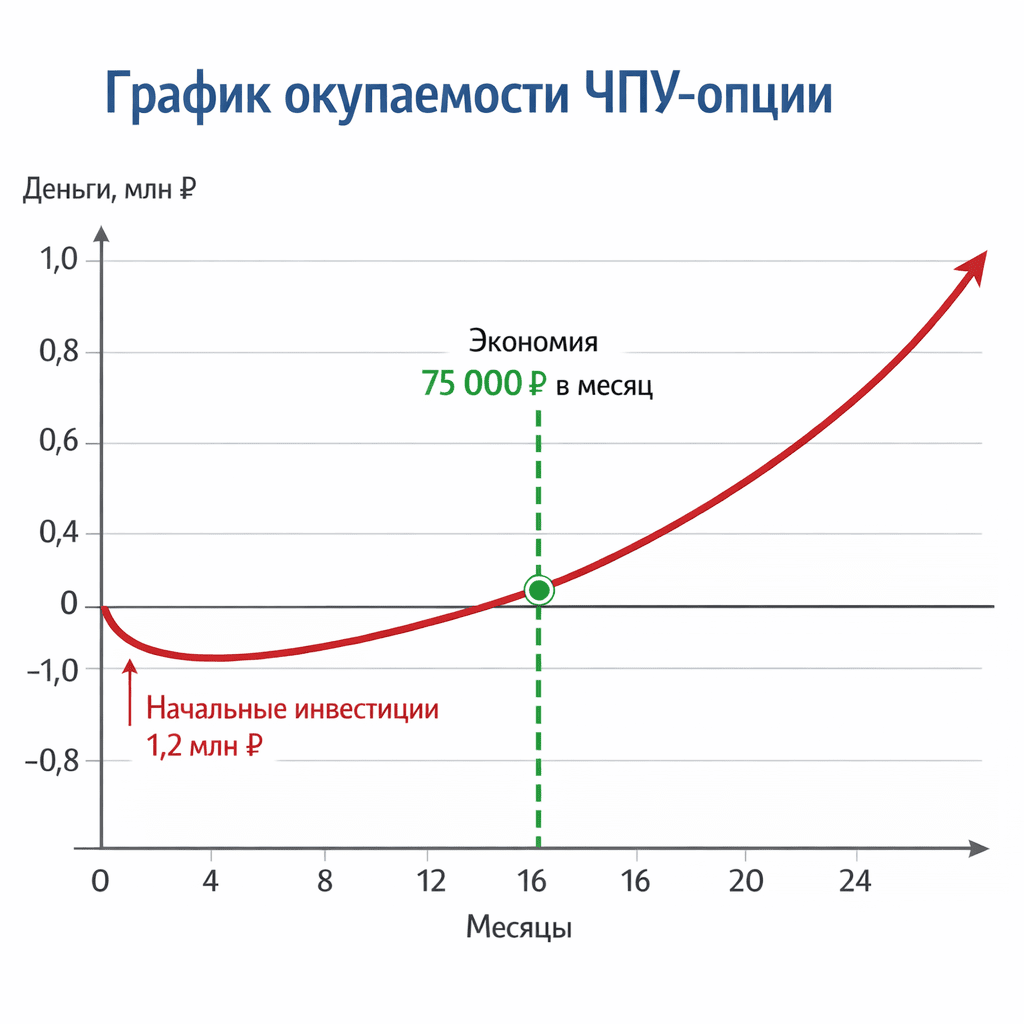

Суммарный расчёт окупаемости
Пример для производства ёмкостного оборудования:
| Статья экономии | В месяц | В год |
|---|---|---|
| Снижение брака | 32 000 ₽ | 384 000 ₽ |
| Рост производительности | 28 000 ₽ | 336 000 ₽ |
| Экономия на ФОТ | 15 000 ₽ | 180 000 ₽ |
| Итого экономия | 75 000 ₽ | 900 000 ₽ |
Стоимость ЧПУ-опции (разница между станком с ручным управлением и CNC-версией) составляет 800 000–1 500 000 ₽ в зависимости от производителя и функционала.
Когда ЧПУ необходимо, а когда избыточно
ЧПУ необходимо
Вальцовочный станок с ЧПУ обязателен при:
Сложных геометрических формах
- Овальные сечения для теплообменников
- Многорадиусные профили
- Конические обечайки с переменным углом
- S-образные элементы
Серийном производстве
От 50 изделий/месяц — экономия на переналадке превышает стоимость опции ЧПУ
Дорогих материалах
- Нержавейка 12Х18Н10Т, AISI 316L
- Титановые сплавы ВТ1-0, ВТ6
- Никелевые сплавы Inconel, Hastelloy
Цена ошибки слишком высока
Сертифицируемой продукции
- Сосуды под давлением (EN 13445, ГОСТ Р 52630)
- Энергетическое оборудование
- Требования к документированию процесса
Частой смене номенклатуры
Более 5–8 переналадок в смену, разовые заказы из повторяющегося сортамента
ЧПУ избыточно
Автоматизация не оправдана при:
- Единичное производство простых форм — цилиндрические обечайки без требований к точности, 5–10 изделий в месяц. Время программирования сопоставимо с ручной настройкой.
- Стабильная номенклатура из 2–3 типоразмеров — достаточно механических упоров с фиксацией. Переналадка 1–2 раза в неделю.
- Толстостенные заготовки с большими допусками — металлоконструкции общего назначения. Допуск ±5 мм устраивает заказчика.
- Ограниченный бюджет при малых объёмах — срок окупаемости превышает 3–4 года. Инвестиции нецелесообразны.
Матрица выбора
| Объём производства | Сложность изделий | Рекомендация |
|---|---|---|
| До 20 шт./мес. | Простые (цилиндры) | Ручное управление |
| До 20 шт./мес. | Сложные (овалы, конусы) | NC-контроллер |
| 20–100 шт./мес. | Простые | NC-контроллер |
| 20–100 шт./мес. | Сложные | CNC-система |
| Свыше 100 шт./мес. | Любые | CNC-система |
Технические возможности четырёхвалковых станков с ЧПУ
Четырёхвалковая схема + ЧПУ — комбинация, обеспечивающая максимальную гибкость.
Преимущества четырёхвалковой схемы
| Параметр | Трёхвалковые | Четырёхвалковые |
|---|---|---|
| Подгибка кромок | Требует перезаправки | Без перезаправки листа |
| Минимальный непрогиб | 1,5–2,0 × толщина | 0,5–1,0 × толщина |
| Симметричность подгиба | Требует контроля | Автоматическая |
| Производительность | Базовая | +30–40% |
| Цена | Ниже | Выше на 40–60% |
Функции ЧПУ для четырёхвалковых машин
Программируемые параметры:
- Позиция бокового валка подачи (левый/правый независимо)
- Позиция бокового валка поджима
- Позиция верхнего валка
- Угол подгиба кромок
- Скорость вращения (плавная регулировка)
- Количество проходов и траектория
Специальные функции современных вальцовочных станков
| Функция | Назначение |
|---|---|
| Автоматическая подгибка кромок | Формирование кромок без участия оператора |
| Адаптивный контроль усилия | Поддержание постоянного давления при переменной толщине |
| Компенсация прогиба валков | Для длинных заготовок (CNC-бомбировка) |
| Программирование конусов | Автоматический расчёт разницы зазоров |
| Овальные профили | До 32 программируемых сегментов на контур |
Интеграция с CAD/CAM и производственными системами
Вальцы с компьютерным управлением интегрируются в цифровую экосистему предприятия.
Форматы обмена данными
| Формат | Применение |
|---|---|
| DXF/DWG | Импорт контуров из AutoCAD, КОМПАС |
| STEP/IGES | 3D-модели из SolidWorks, Inventor |
| Собственные форматы | Faccin, Davi, Sahinler — специализированные |
| CSV/XML | Экспорт протоколов, интеграция с ERP |
Возможности интеграции
С CAD-системами
- Автоматическая генерация развёртки
- Расчёт траектории гибки по 3D-модели
- Исключение ошибок ручного ввода
С производственными системами
- Передача заданий из ERP (1С, SAP)
- Учёт машинного времени
- Фиксация простоев и их причин
- Мониторинг OEE
С системами менеджмента качества
- Автоматическое формирование протоколов
- Привязка параметров к номеру изделия
- Хранение истории для расследования
Обзор решений с программным управлением
Станки с NC-контроллером
Сегмент: средний уровень автоматизации, оптимальное соотношение функционал/стоимость.
| Производитель | Серия | Контроллер | Особенности |
|---|---|---|---|
| Sahinler | 4R HMC | ESA S540 | Позиционирование 3 осей, 50 программ |
| Durma | HRB-4 NC | Cybelec | Графическое отображение, компенсация пружинения |
| Akyapak | AHS NC | AKYAPAK NC | Сенсорный экран, диагностика |
| MetalMaster | серия NC | Собственный | Базовый функционал, русифицирован |
Станки с CNC-системой
Сегмент: полная автоматизация для серийного производства и сложных изделий.
| Производитель | Серия | Контроллер | Особенности |
|---|---|---|---|
| Faccin | 4HEL | Faccin CNC | 3D-симуляция, база материалов, сетевой интерфейс |
| Davi | MAV | Siemens | Интеграция CAD/CAM, протоколирование |
| HACO | ERM | Delem DA-66T | Адаптивный контроль, овальные профили |
| Sahinler | 4R HMC+ | ESA S660 | Расширенная память, USB, обучение |
Критерии выбора системы управления
| Критерий | На что влияет | Рекомендация |
|---|---|---|
| Русификация интерфейса | Скорость обучения, ошибки оператора | Обязательно для NC, желательно для CNC |
| Открытая архитектура | Возможность интеграции | Важно для автоматизированных производств |
| Сервис контроллера в РФ | Срок восстановления при сбое | Наличие ЗИП и специалистов |
| Обновляемость ПО | Добавление функций, исправление ошибок | Предпочтительны актуальные платформы |
При выборе конкретной модели поможем подобрать оптимальный вариант под ваши задачи. Если станок с нужной конфигурацией отсутствует — предложим аналог из наличия: быстрее или с экономией бюджета.
Финансирование и гарантии
Инвестиции в вальцовочный станок с ЧПУ — значительные. Для снижения нагрузки на оборотный капитал доступны:
Лизинг
От 12 до 60 месяцев, первый платёж от 10%
Кредит
Через банки-партнёры, упрощённая процедура для оборудования
Отсрочка платежа
По согласованию, для постоянных клиентов
Работа со спецсчетами
Для предприятий ОПК и гособоронзаказа
При заказе станков с длительным сроком производства (10+ недель) оформляется банковская гарантия — 100% финансовая безопасность авансовых платежей.
FAQ — часто задаваемые вопросы
NC обеспечивает позиционное управление — оператор задаёт конечные позиции валков, система выводит их в заданную точку. CNC рассчитывает полную траекторию гибки автоматически, включая компенсацию пружинения и сложные формы (овалы, конусы).
Технически возможно с использованием шаблонов и высокой квалификации вальцовщика. Но повторяемость будет низкой (±3–5 мм), а время изготовления — в 3–5 раз больше, чем на станке с CNC.
При серийном производстве (от 50 изделий/месяц) и работе с дорогими материалами — 12–18 месяцев. При единичном производстве из рядовых сталей — 3–5 лет или не окупается.
Да, но это проще, чем обучение с нуля. Опытный вальцовщик осваивает NC-систему за 2–3 дня, CNC — за 5–7 дней. Оператор без опыта вальцовки обучается за 1–2 недели.
Стандартные базы включают углеродистые стали (Ст3, 09Г2С), нержавеющие (AISI 304, 316, 12Х18Н10Т), алюминиевые сплавы. Пользователь может добавлять свои материалы с указанием предела текучести и модуля упругости.
Да, большинство CNC-систем имеют Ethernet-порт. Возможна передача программ, выгрузка протоколов, удалённая диагностика (при наличии сервисного договора с производителем).
Зависит от архитектуры. Большинство станков имеют резервный ручной режим — можно продолжить работу с ручным позиционированием валков. Полная остановка возможна только при отказе гидросистемы или главного привода.
Калибровка энкодеров — раз в 12 месяцев или после значительных ударных нагрузок. Проверка нуля — при каждой смене оператора (занимает 2–3 минуты). Полная калибровка — при замене датчиков или после капремонта.
Стандартно — 12–24 месяца в зависимости от производителя. Электронные модули (контроллер, приводы, энкодеры) обычно имеют ресурс 10–15 лет при соблюдении условий эксплуатации.
NC-контроллер добавляет 15–25% к стоимости станка с ручным управлением. CNC-система — 30–50%. Точная разница зависит от производителя и функционала.
В отдельных случаях — да. Требуется оценка состояния гидравлики, установка серводвигателей или пропорциональных клапанов, монтаж энкодеров. Стоимость модернизации — 40–70% от нового станка с ЧПУ, целесообразность оценивается индивидуально.
Европейские системы (ESA, Cybelec, Delem) надёжнее, имеют сервис в России, обновляемое ПО. Китайские дешевле на 30–50%, но сервис ограничен, документация часто только на английском/китайском. Для ответственного производства рекомендуем европейские контроллеры.
Выводы
Четырёхвалковые листогибы с ЧПУ — это инвестиция в стабильность, производительность и независимость от человеческого фактора. При правильном выборе конфигурации окупаемость составляет 12–18 месяцев.
ЧПУ необходимо при серийном производстве, сложных профилях, дорогих материалах и требованиях к сертификации. ЧПУ избыточно при единичном производстве простых форм и стабильной номенклатуре из 2–3 типоразмеров.
Подберём вальцы с ЧПУ под ваши задачи
NC или CNC, из наличия или под заказ. Лизинг, рассрочка, банковская гарантия.
