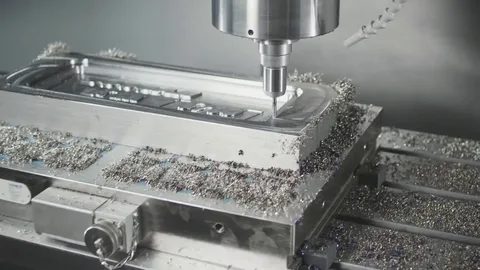

Алюминий — один из самых «быстрых» материалов в металлообработке. Скорости резания достигают 500–2500 м/мин, съём металла — до 8000 см³/мин на производительных станках. Но эти показатели достижимы только на правильно подобранном оборудовании. Станок, рассчитанный на сталь, при работе с алюминием либо не раскроет потенциал материала, либо создаст проблемы: налипание на инструмент, забивание стружкой, потеря точности.
Особенности алюминия как материала для фрезерования
Алюминий требует высоких скоростей и агрессивного удаления стружки. Вот ключевые свойства, влияющие на выбор оборудования.
Низкая твёрдость и вязкость
Твёрдость алюминиевых сплавов — 60–150 HB (против 180–220 HB у конструкционных сталей). Материал легко режется, но:
- Налипает на режущую кромку — образуется нарост, ухудшающий качество поверхности
- Требует острого инструмента — затупленная фреза не режет, а «мажет» металл
- Чувствителен к перегреву — температура плавления 660°C, локальный перегрев вызывает наволакивание
Высокая теплопроводность
Алюминий отводит тепло в 4–5 раз лучше стали. Это плюс — меньше риск термического повреждения детали. Но тепло уходит в заготовку и оснастку, а не со стружкой. Критично обеспечить эффективное охлаждение зоны резания.

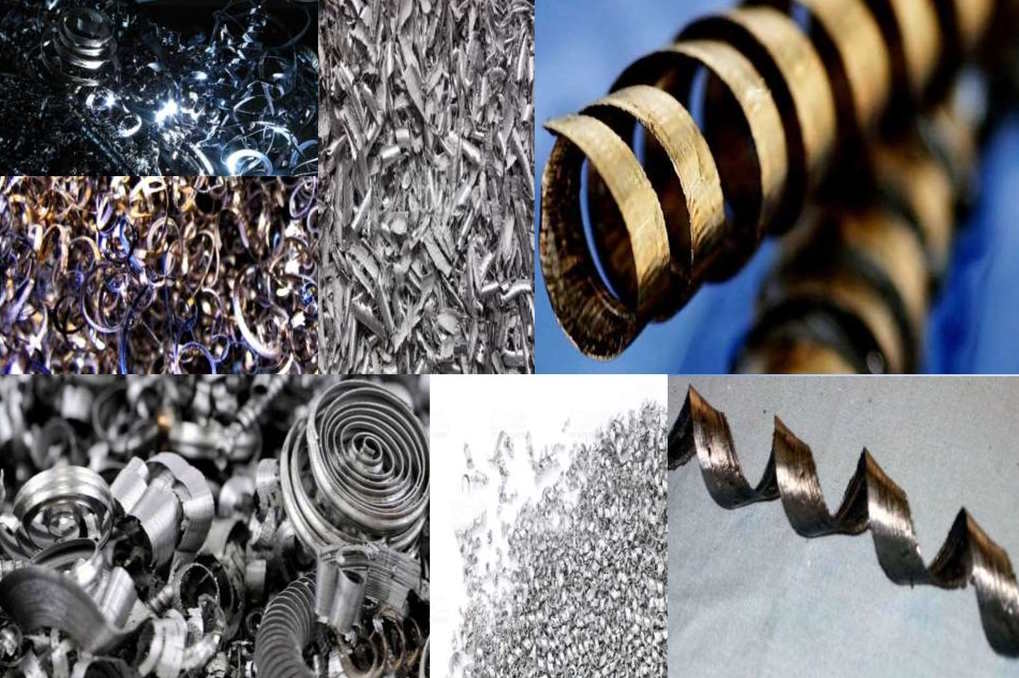

Образование длинной вязкой стружки
При недостаточной подаче или неправильной геометрии фрезы алюминий образует длинную «ленточную» стружку. Она:
- Наматывается на инструмент
- Забивает канавки фрезы
- Царапает обработанную поверхность
- Создаёт аварийные ситуации
Высокие обороты шпинделя + большая подача на зуб + эффективный отвод стружки.
Разница между сплавами
Не весь алюминий одинаков:
| Группа сплавов | Примеры | Особенности обработки |
|---|---|---|
| Деформируемые (прокат) | Д16, АМг, АД31 | Хорошо обрабатываются, умеренное налипание |
| Литейные | АК12, АЛ9 | Содержат кремний, повышенный износ инструмента |
| Авиационные | В95, 7075 | Высокая прочность, требуют жёстких станков |
| Силумины | АК7, АК12М2 | Абразивные, нужен твёрдосплавный инструмент |
Сплавы В95, 7075 — отдельная категория. Прочность сопоставима с мягкой сталью, но обрабатываются на «алюминиевых» скоростях. Требуют станков с повышенной жёсткостью.
Требования к оборудованию
Шпиндель — обороты, мощность, охлаждение
Минимум для эффективной работы с алюминием — 12 000 об/мин. Оптимально — 18 000–24 000 об/мин.
Для фрезы Ø10 мм при скорости резания 800 м/мин требуется:
n = (1000 × V) / (π × D) = (1000 × 800) / (3,14 × 10) ≈ 25 500 об/мин
Станок с максимумом 8 000 об/мин обеспечит только 250 м/мин — в 3 раза ниже оптимума. Результат: налипание, плохая поверхность, падение производительности.
Требования к шпинделю
| Параметр | Рекомендация для алюминия |
|---|---|
| Максимальные обороты | 18 000–24 000 об/мин |
| Мощность (черновая обработка) | от 15 кВт |
| Мощность (чистовая обработка) | от 7 кВт |
| Охлаждение шпинделя | Жидкостное (при оборотах > 15 000) |

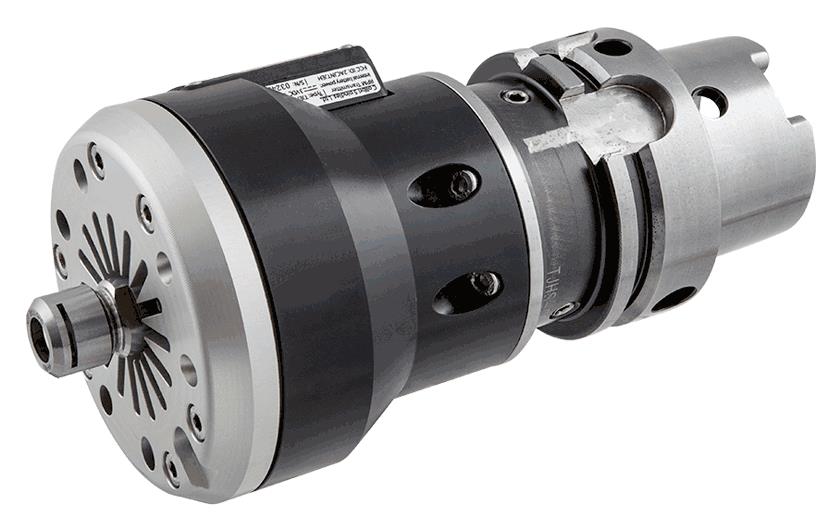

| Тип зажима инструмента | HSK (жёсткость выше, чем у SK/ISO) |
Заявленные производителем максимальные обороты должны быть доступны под нагрузкой, а не только на холостом ходу.
Жёсткость конструкции
Высокие скорости подачи (до 15 000–30 000 мм/мин) при обработке алюминия создают динамические нагрузки. Станок должен гасить вибрации, а не усиливать их.
- Литая чугунная станина (не сварная)
- Линейные направляющие с преднатягом (у скоростных станков) или роликовые направляющие
- Шарико-винтовые пары (ШВП) класса точности C3 и выше
- Система температурной компенсации (на прецизионных моделях)
Для авиационного алюминия и крупногабаритных деталей — портальные станки с термосимметричной конструкцией.
Система отвода стружки
Критичный параметр для алюминия. При производительности 3000–5000 см³/мин станок генерирует килограммы стружки в минуту. Если её не удалять:
- Забивается рабочая зона
- Стружка попадает под инструмент — царапины, потеря точности
- Перегрев — стружка работает как теплоизолятор
Шнековый транспортёр
Непрерывное удаление стружки из зоны обработки. Обязателен для высокопроизводительных станков.
Обдув зоны резания
Сжатый воздух или СОЖ под давлением через шпиндель отбрасывают стружку от инструмента.
Подача СОЖ через инструмент
Вымывание стружки из глубоких карманов. Давление от 20 бар.
Производительность насоса
От 30 л/мин для высокоскоростной обработки алюминия.
Режимы резания и выбор СОЖ
Рекомендуемые режимы
Таблица ориентировочных режимов для концевых твёрдосплавных фрез:
| Параметр | Черновая обработка | Чистовая обработка |
|---|---|---|
| Скорость резания (V) | 500–1500 м/мин | 1000–2500 м/мин |
| Подача на зуб (fz) | 0,08–0,25 мм | 0,03–0,08 мм |
| Глубина резания (ap) | 0,5–2,0 × D фрезы | 0,1–0,3 × D фрезы |
| Ширина резания (ae) | 0,3–0,5 × D фрезы | 0,1–0,25 × D фрезы |
Высокие обороты + высокая подача + малая глубина за проход. Это обеспечивает формирование коротких завитков вместо ленточной стружки.
Выбор СОЖ
Для алюминия критичен правильный выбор смазочно-охлаждающей жидкости. Неподходящая СОЖ вызывает коррозию, пятна, проблемы с налипанием.
| Тип СОЖ | Применение | Особенности |
|---|---|---|
| Эмульсия на водной основе | Универсальная обработка | Концентрация 8–12%, с антикоррозионными присадками |
| Синтетическая СОЖ | Высокоскоростная обработка | Лучшее охлаждение, прозрачность |
| Масляная СОЖ | Прецизионная обработка | Минимальное налипание, высокая чистота поверхности |
| MQL (минимальная смазка) | Сухая обработка | Масляный туман, экологичность |
Не использовать СОЖ с высоким содержанием хлора и серы — они провоцируют коррозию алюминия.

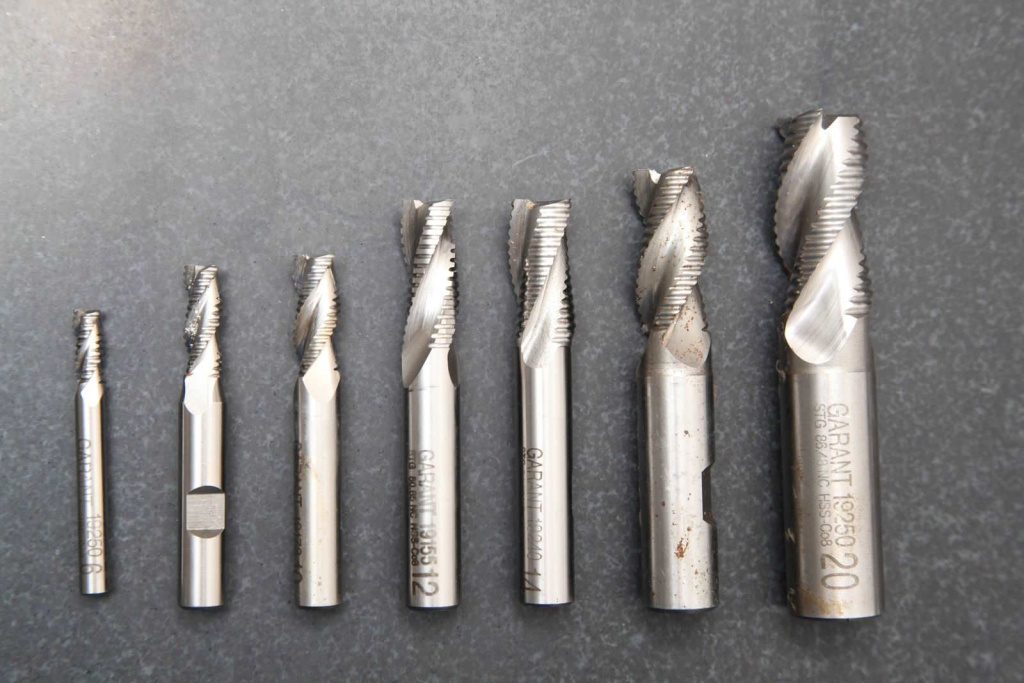

Выбор фрез для алюминия
Стандартные фрезы для стали неэффективны на алюминии. Нужен инструмент с особой геометрией.
- Большой передний угол (γ) — 15–20° вместо 5–10° для стали
- Полированные канавки — снижение налипания
- Малое число зубьев — 2–3 зуба для лучшего отвода стружки
- Специальное покрытие — ZrN (нитрид циркония), без TiAlN (содержит алюминий, вызывает адгезию)
Типы фрез для алюминия
| Тип фрезы | Назначение |
|---|---|
| Однозубые | Максимальный отвод стружки, обработка карманов |
| Двухзубые | Универсальные, чистовая обработка |
| Трёхзубые | Высокая производительность на жёстких станках |
| Фрезы для высокоскоростной обработки | Специальная геометрия, обороты до 30 000 |
Нужна помощь с выбором станка для алюминия?
Проанализируем вашу номенклатуру деталей и подберём оптимальную конфигурацию оборудования — шпиндель, систему отвода стружки, инструмент.
Рекомендуемые модели станков для алюминия

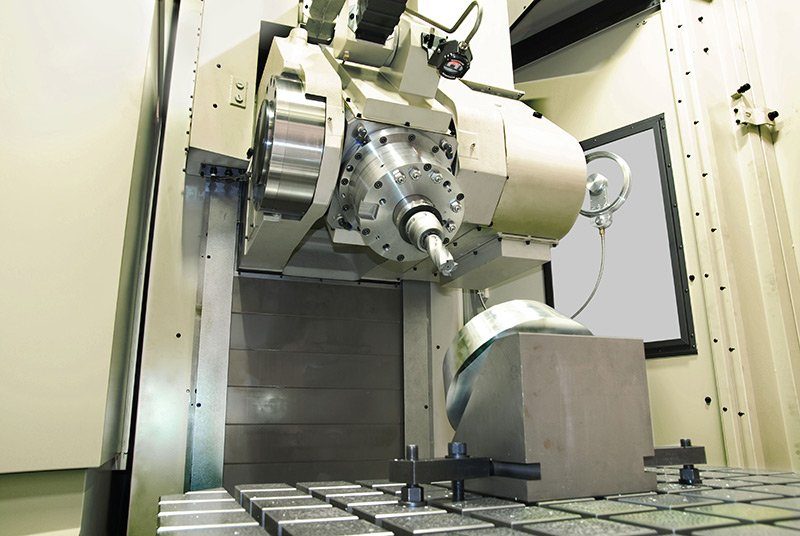

Для высокоскоростной обработки
DMG MORI HSC 55 linear
Линейные приводы, шпиндель до 28 000 об/мин, мощность 25 кВт.
Для авиационных деталей и прецизионных пресс-форм.
Makino F5
Шпиндель 20 000 об/мин, HSK-A63, жидкостное охлаждение всех узлов.
Температурная стабильность ±2 мкм.
Для серийного производства
HAAS VF-4SS
Super-Speed версия: шпиндель 12 000 об/мин, ускоренные перемещения 30,5 м/мин.
Оптимальное соотношение производительности и стоимости.
Doosan DVF 5000
5-осевой с шпинделем 18 000 об/мин.
Для сложных алюминиевых деталей: корпуса, кронштейны, элементы конструкций.
Для небольших производств
Leadwell V-40iT+
Шпиндель 15 000 об/мин опционально, подача СОЖ через шпиндель.
Для мелкосерийной обработки алюминия.
SMTCL VMC 850E
Доступный станок с возможностью доукомплектования высокоскоростным шпинделем.
Для освоения обработки алюминия.
Типичные ошибки при обработке алюминия
Низкие обороты шпинделя
Симптом: налипание материала на инструмент, плохая поверхность, срыв резьбы на детали.
Причина: скорость резания ниже 300 м/мин. При недостаточной скорости алюминий не срезается, а «намазывается» на фрезу.
Решение: увеличить обороты до расчётных значений. Если станок не позволяет — уменьшить диаметр фрезы.
Недостаточная подача
Симптом: длинная ленточная стружка, наматывание на инструмент, вибрации.
Причина: фреза не снимает достаточную толщину — «скребёт» по поверхности вместо резания.
Решение: увеличить подачу на зуб минимум до 0,05 мм. Для алюминия действует правило «лучше быстрее, чем медленнее».
Неправильный инструмент
Симптом: быстрый износ, сколы на режущей кромке, налипание даже при высоких скоростях.
Причина: использование фрез для стали (малый передний угол, неполированные канавки, покрытие TiAlN).
Решение: перейти на специализированные фрезы для алюминия с полированными канавками и покрытием ZrN или без покрытия.
Плохой отвод стружки
Симптом: стружка забивает карманы, царапины на обработанной поверхности, поломка инструмента.
Причина: недостаточное давление СОЖ, отсутствие подачи через шпиндель, слабый транспортёр.
Решение: использовать подачу СОЖ через инструмент (давление от 20 бар), обеспечить непрерывную эвакуацию стружки из зоны обработки.
Почему это важно для бизнеса
Для директора
Правильно подобранный станок для алюминия повышает производительность в 3–5 раз по сравнению с универсальным оборудованием.
Окупаемость инвестиций — 12–18 месяцев при загрузке от 60%.
Для технолога
Станок с высокоскоростным шпинделем и эффективным отводом стружки снимает ограничения при проектировании техпроцессов.
Детали, требовавшие 8 установов, обрабатываются за 2.
Для оператора
Правильные режимы = предсказуемый процесс.
Нет борьбы с налипанием, наматыванием стружки, постоянной подналадкой.
FAQ — часто задаваемые вопросы
Минимум 12 000 об/мин, оптимально 18 000–24 000 об/мин. Для фрезы Ø10 мм при скорости резания 800 м/мин требуется около 25 000 об/мин. Станки со стандартным шпинделем 8 000 об/мин подходят только для грубой обработки крупными фрезами.
Технически можно, но с потерей производительности в 3–5 раз. Стандартный станок ограничивает скорость резания, что вызывает налипание материала. Для разовых работ — допустимо, для серийного производства — нужен специализированный станок или высокоскоростной шпиндель.
Эмульсию концентрацией 8–12% с антикоррозионными присадками или синтетическую СОЖ. Избегайте жидкостей с высоким содержанием хлора и серы — они вызывают коррозию. Для чистовой обработки эффективны масляные СОЖ.
Три основные причины: низкие обороты шпинделя (скорость резания < 300 м/мин), недостаточная подача на зуб, неподходящий инструмент. Решение — увеличить скорость и подачу, использовать фрезы с полированными канавками и большим передним углом.
5-осевой обрабатывающий центр с шпинделем от 18 000 об/мин, жёсткой конструкцией и подачей СОЖ через инструмент. Авиационные сплавы (7075, В95) сочетают высокую прочность с требованием высокоскоростной обработки. Примеры: DMG MORI HSC, Makino F-серия, Doosan DVF 5000.
Заключение
Станок для эффективной обработки алюминия — это высокоскоростной шпиндель, жёсткая конструкция и агрессивный отвод стружки. Универсальное оборудование справится с разовыми заказами, но для серийного производства алюминиевых деталей нужна специализированная конфигурация.
- Обороты от 18 000 об/мин
- Подача СОЖ через шпиндель
- Шнековый транспортёр стружки
- Инструментальный конус HSK
Правильно подобранный станок для алюминия повышает производительность в 3–5 раз и окупается за 12–18 месяцев. Это не затраты — это инвестиция в конкурентоспособность.
