Вальцовка алюминия технологически сложнее гибки стали, несмотря на меньшую прочность материала. Мягкость алюминиевых сплавов оборачивается проблемой: любое загрязнение валов, неправильно подобранный радиус или избыточное усилие прижима оставляют на поверхности заготовки дефекты. Царапина на алюминиевой обечайке, вентиляционном коробе или декоративном элементе фасада — это брак.
Свойства алюминиевых сплавов, влияющие на вальцовку
Ключевой фактор при гибке алюминиевого листа — сочетание низкого модуля упругости с высокой пластичностью мягких марок и ограниченной пластичностью термоупрочнённых сплавов.
Физико-механические особенности
| Параметр | Алюминий (АМг3) | Сталь 08кп | Практическое значение |
|---|---|---|---|
| Модуль упругости, ГПа | 70 | 200 | Упругость алюминия в 2,5–3 раза меньше |
| Предел текучести σ₀,₂, МПа | 80–120 | 180–220 | Меньшее усилие при гибке, риск сдавливания |
| Относительное удлинение δ, % | 15–20 | 28–33 | Ограничение минимального радиуса |
| Твёрдость по Бринеллю, HB | 45–60 | 100–120 | Склонность к царапинам и вмятинам |
Что это означает для оператора
Меньшее усилие прижима
Превышение приводит к локальным вмятинам и волнистости поверхности
Меньший угол пружинения
Компенсация прогиба минимальна: 1–3° против 5–8° для стали
Высокий коэффициент трения
В паре «алюминий — сталь» при сухом контакте — задиры. Необходима смазка или защитная плёнка
Чувствительность к состоянию валов
Налипший металл, окалина, заусенцы — прямой путь к браку
Минимальные радиусы гибки для разных марок алюминия
Радиус гибки определяется маркой сплава, состоянием поставки (мягкое, нагартованное, термообработанное) и толщиной листа.
Таблица минимальных радиусов (Rmin) в зависимости от толщины листа (t)
| Сплав | Состояние | Rmin / t | Примечание |
|---|---|---|---|
| АД0, АД1 | М (мягкое) | 0,5 | Техническая чистота, пластичен |
| АМц | М | 0,8 | Марганец незначительно снижает пластичность |
| АМг2 | М | 1,0 | Универсальный конструкционный сплав |
| АМг3 | М | 1,0–1,2 | Повышенная коррозионная стойкость |
| АМг5 | М | 1,5–2,0 | Судостроение, резервуары, высокая прочность |
| АМг6 | М | 2,0–2,5 | Свариваемый, но менее пластичный |
| Д16 | М (отожжённый) | 1,5–2,0 | После отжига пластичность восстанавливается |
| Д16 | Т (закалка + старение) | 3,5–4,0 | Гибкость ограничена, риск трещин |
Лист АМг3 толщиной 2 мм в мягком состоянии можно согнуть на радиусе от 2,0–2,4 мм.
Для Д16Т той же толщины минимальный радиус составляет 7–8 мм, иначе на внешней поверхности появятся микротрещины.

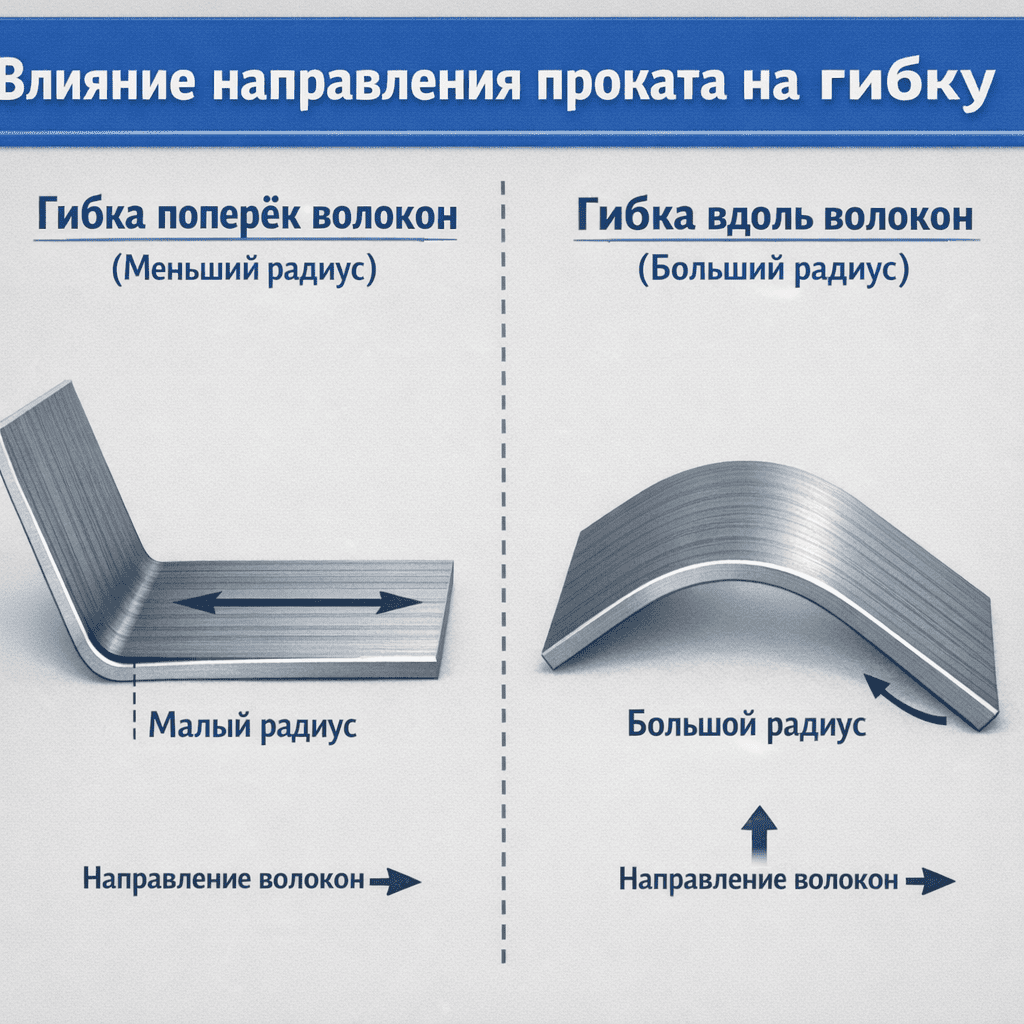

Направление проката имеет значение
При гибке поперёк направления проката радиус может быть на 20–30% меньше, чем при гибке вдоль. При раскрое заготовок для алюминиевых обечаек учитывайте направление волокон.

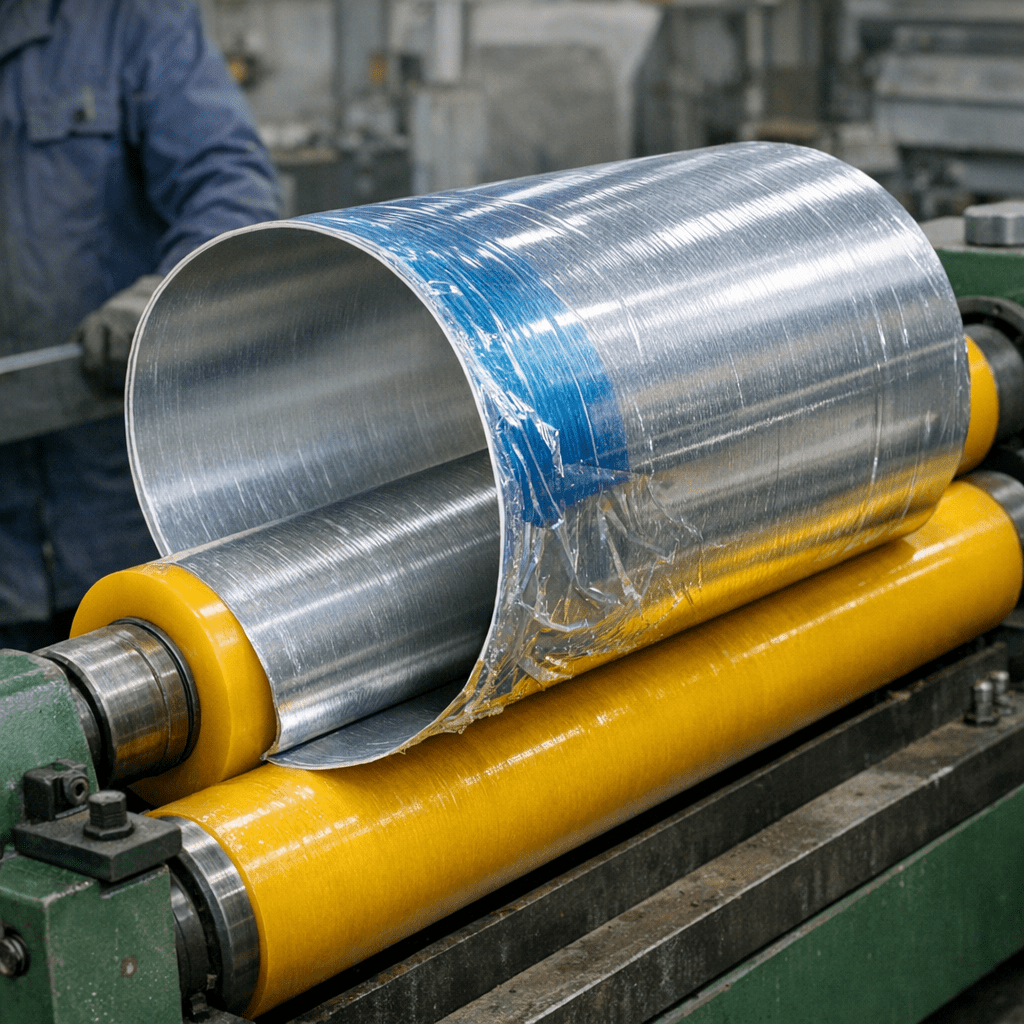

Защита поверхности при вальцовке
Поверхность алюминия защищают до, во время и после гибки — это дешевле, чем исправлять брак.
Способы защиты
Защитная плёнка на листе
- Заготовка поставляется с завода в плёнке — не снимайте её до финишных операций
- При вальцовке плёнка остаётся на внешней поверхности обечайки
- Толщина 50–80 мкм достаточна для защиты от контактных повреждений
Прокладочные материалы
- Полиуретановые накладки на валы (съёмные или постоянные)
- Войлок, фетр — для единичных деталей
- Листовой капролон (полиамид-6) толщиной 1–2 мм — при серийном производстве
Полиуретановое покрытие валов
- Нанесённое вулканизацией покрытие толщиной 8–15 мм
- Твёрдость 85–95 по Шору А
- Ресурс — десятки тысяч циклов без повреждения алюминия
Смазка
- Минеральные масла, эмульсии на водной основе (СОЖ типа Эмульсол)
- Исключает сухое трение, но требует последующей очистки
- Не применяется на анодированных поверхностях — остаются пятна
Требования к валам и покрытиям
Состояние рабочей поверхности валов напрямую влияет на товарный вид изделия и ресурс оснастки.
Параметры валов для обработки алюминия
| Параметр | Значение | Обоснование |
|---|---|---|
| Шероховатость Ra, мкм | ≤ 0,8 | Исключение рисок на мягком металле |
| Твёрдость (сталь без покрытия), HRC | 45–55 | Износостойкость при сохранении полируемости |
| Покрытие — хром | 20–50 мкм, до 68 HRC | Износостойкость, снижение трения |
| Покрытие — полиуретан | 8–15 мм, 85–95 ШA | Мягкий контакт, защита поверхности |
| Биение вала | ≤ 0,05 мм | Равномерность деформации |
Выбор покрытия
Хромированные валы
- Универсальное решение
- Подходят для работы без плёнки (при чистоте и полировке)
- Требуют периодической переполировки
- Долговечны при правильном уходе
Полиуретановые валы
- Оптимальны для чистовой прокатки
- Идеальны для анодированного алюминия
- Высокие требования к поверхности
- Ограничение: до +80 °C, не для горячей гибки
Только с защитной плёнкой или прокладкой. Экономичное решение для рядовых работ, но требует постоянного контроля чистоты поверхности.
Работа с анодированным алюминием

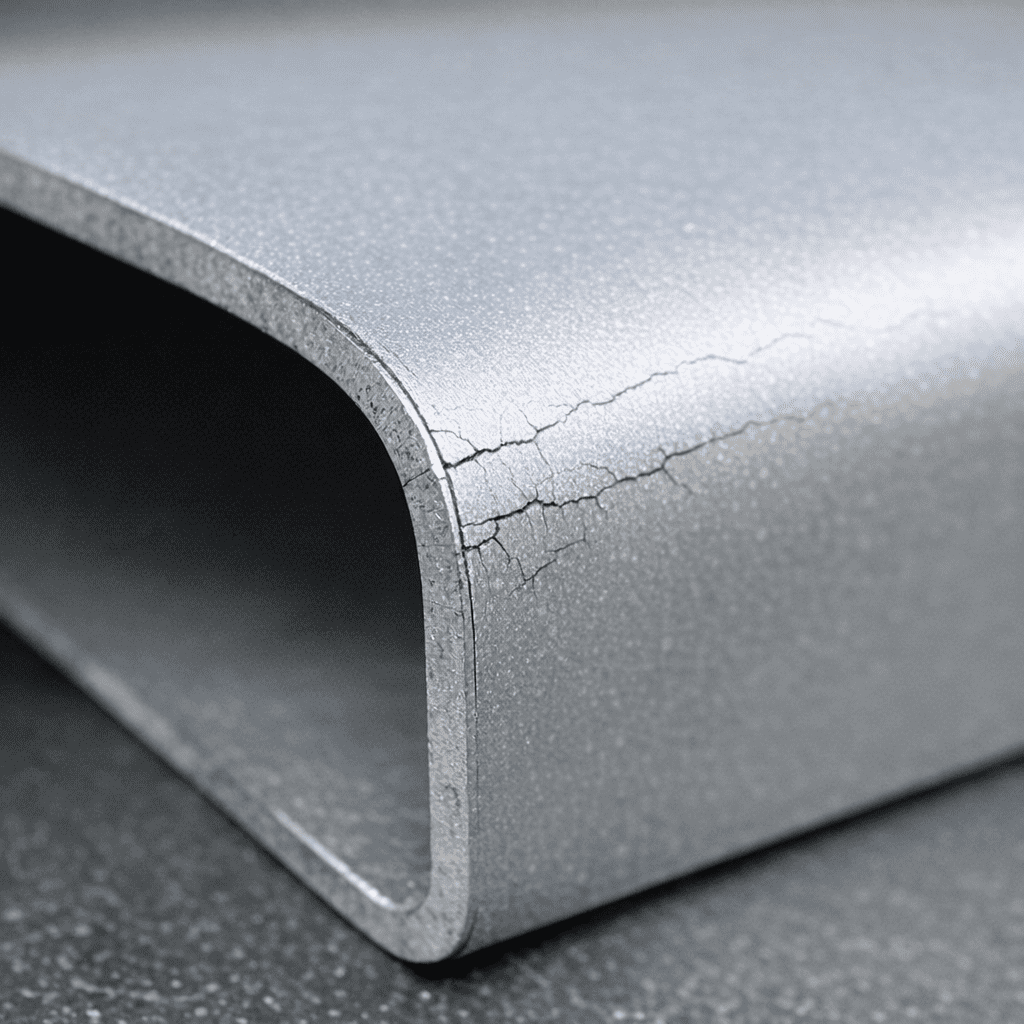

Анодное покрытие — хрупкий оксидный слой толщиной 10–25 мкм, который трескается при изгибе на малый радиус.
- Минимальный радиус гибки увеличивается в 1,5–2 раза по сравнению с неанодированным листом
- Гибка допускается только в холодном состоянии — нагрев приводит к растрескиванию покрытия
- Защитная плёнка обязательна
- Предпочтительны полиуретановые валы
Анодирование выполняйте после гибки. Если проектная документация требует гибки уже анодированного листа, закладывайте радиус с запасом в 50% сверх табличного Rmin и проведите пробную гибку образца.
Экономика процесса: снижение брака и простоев
Источники потерь при вальцовке алюминия
| Проблема | Причина | Решение | Эффект |
|---|---|---|---|
| Царапины | Грязные валы, отсутствие плёнки | Полиуретановые валы, плёнка | Снижение брака на 30–50% |
| Трещины на радиусе | Неправильный выбор сплава/радиуса | Подбор по таблице Rmin | Исключение повторных закупок |
| Волнистость | Избыточный прижим | Калибровка усилия | Сокращение доработки |
| Несоответствие диаметра | Неучтённое пружинение | Корректировка по пробному образцу | Точность с первой детали |
Окупаемость правильного оборудования
Станок для гибки алюминия с полиуретановыми валами стоит на 15–25% дороже стандартного. При объёме производства 500+ м² листа в месяц разница окупается за 4–6 месяцев за счёт:
- Сокращения брака (материал + работа)
- Отсутствия переналадки на прокладки
- Сокращения времени цикла (не нужно укладывать/снимать защиту)
Специализированные модели вальцов для цветных металлов с полиуретановыми валами редко бывают в наличии — срок поставки 4–8 недель. Альтернатива — заказ полиуретановых накладок отдельно (2–3 недели) для стандартных валов.
Настройка станка для гибки алюминиевого листа
Последовательность настройки (трёхвалковые асимметричные вальцы)
- Проверьте чистоту валов. Протрите их ветошью, смоченной уайт-спиритом. Визуально осмотрите на предмет задиров и налипшего металла.
- Установите зазор между валами. Зазор равен толщине листа минус 0,05–0,1 мм (лёгкий натяг). Для алюминия избыточный натяг критичнее, чем для стали.
- Отрегулируйте положение заднего (бокового) вала. Определяет радиус гибки. Предварительно выставьте по шкале или по расчёту, затем скорректируйте по пробной детали.
- Выполните пробный проход. Используйте обрезок того же материала и той же толщины. Измерьте полученный радиус.
- Компенсируйте пружинение. Для алюминия достаточно перегиба на 1–2°. Если деталь раскрывается, сдвиньте задний вал ближе к рабочей зоне.
- Проверьте усилие привода. При ручном приводе ход должен быть плавным, без рывков. При электроприводе контролируйте ток (не более 80% от номинала в установившемся режиме).
Особенности разных схем вальцов
| Тип станка | Особенности работы с алюминием |
|---|---|
| Трёхвалковые симметричные | Неразвальцованные концы — 1,5–2 диаметра верхнего вала. Требуется предварительная подгибка на кромкогибе или листогибе |
| Трёхвалковые асимметричные | Неразвальцованный конец — 0,5–1 диаметр. Предпочтительны для алюминиевых обечаек |
| 4-валковые | Минимальные невальцуемые концы. Точная регулировка. Оптимальны для серийного производства |
Сравнительная таблица: особенности вальцовки алюминия и стали
| Параметр | Алюминий (АМг3) | Сталь (Ст3) | Комментарий |
|---|---|---|---|
| Усилие гибки | 40–50% | 100% (база) | Можно использовать станок меньшей мощности |
| Пружинение | 1–3° | 5–8° | Меньшая перенастройка |
| Rmin / толщина | 1,0–2,0 | 0,5–1,0 | Алюминий требует большего радиуса |
| Риск повреждения поверхности | Высокий | Низкий | Защитные меры обязательны |
| Скорость вальцовки | 6–10 м/мин | До 15 м/мин | При высокой скорости — перегрев, налипание |
| Требования к валам | Ra ≤ 0,8, полиуретан/хром | Достаточно Ra ≤ 1,6 | Инвестиции в оснастку выше |
Алюминий требует меньшего усилия, но большей аккуратности. Основные инвестиции — в качество валов и защиту поверхности, а не в мощность станка.
Часто задаваемые вопросы
Да, при соблюдении условий: чистые отполированные валы, защитная плёнка на листе или полиуретановые прокладки, ослабленный прижим. Без защиты на поверхности появятся царапины.
Зависит от сплава. Для АМг3 в мягком состоянии — Rmin = 3,0–3,6 мм (1–1,2 толщины). Для Д16Т — Rmin = 10,5–12 мм (3,5–4 толщины).
Полированные валы (Ra ≤ 0,8 мкм), полиуретановое или хромовое покрытие, плавная регулировка усилия прижима, сниженная скорость подачи, возможность установки защитных накладок.
Механическим способом — полировкой (трудоёмко). Практичнее предотвратить: работать в плёнке, использовать полиуретановые валы. Неглубокие царапины (до 0,05 мм) можно закрасить.
При работе без защитной плёнки — да, тонкий слой минерального масла снижает трение и налипание. Для анодированных поверхностей смазка нежелательна (оставляет пятна).
Увеличьте радиус гибки в 1,5–2 раза по сравнению с неанодированным листом. Используйте полиуретановые валы. Гибка только в холодном состоянии. Плёнка обязательна.
Причины: слишком малый радиус, неправильный сплав (термически упрочнённый вместо отожжённого), гибка вдоль направления проката, наклёп от предыдущих деформаций. Решение — отжиг или замена марки материала.
Для единичного производства — 3-валковые асимметричные с ручным или электрическим приводом. Для серийного — 4-валковые с ЧПУ. Диаметр верхнего вала определяет минимальный диаметр обечайки (1,2–1,5 диаметра вала).
6–10 м/мин. Превышение скорости приводит к локальному нагреву, увеличению трения и риску налипания металла на валы.
Листогиб формирует угловые изгибы (V-образные, Z-образные профили). Вальцы — радиусные (обечайки, конусы, дуги). Это разные операции. Для подгибки кромок перед вальцовкой листогиб используется как вспомогательное оборудование.
Сформулируйте требования: толщина и ширина листа, марка сплава, минимальный радиус, серийность. Подберём аналог из наличия или закажем с учётом специфики вашего производства.
При температуре ниже +10 °C пластичность алюминиевых сплавов снижается на 5–10%. Для ответственных деталей рекомендуется работать при +15…+25 °C. Нагрев заготовки не требуется.
Выводы
Вальцовка алюминия требует не столько мощности оборудования, сколько правильной оснастки и настройки. Ключевые факторы успеха — защита поверхности, подбор радиуса по марке сплава и контроль состояния валов.
Инвестиции в полиуретановые валы или хромирование окупаются за 4–6 месяцев при объёме от 500 м² листа в месяц. Царапина на алюминии — это брак, а брак всегда дороже качественной оснастки.
