Вальцовка листового металла толщиной свыше 4 мм — задача, при которой электромеханический привод начинает работать на пределе возможностей. Редукторы перегреваются, шестерни изнашиваются за 1–2 сезона интенсивной эксплуатации, а точность гиба падает из-за люфтов в трансмиссии. Гидравлический вальцовочный станок решает эти проблемы за счёт принципиально иного способа передачи усилия — через несжимаемую жидкость, без промежуточных механических звеньев.
Если производство работает с листом 6–50 мм, изготавливает обечайки, резервуары, трубы большого диаметра или конструкции для судостроения — выбор в пользу гидравлических вальцев не обсуждается. Это вопрос не предпочтений, а физики процесса.
Принцип работы гидравлического привода в вальцах
Гидравлика на вальцах работает по закону Паскаля: давление, создаваемое насосом, передаётся через масло на гидроцилиндры, которые перемещают рабочие валки. Усилие гиба формируется не крутящим моментом редуктора, а давлением в системе — от 160 до 320 бар в зависимости от класса оборудования.
Ключевые элементы гидросистемы вальцовочного станка
Гидронасос
Создаёт рабочее давление. В промышленных гидравлических вальцах используются аксиально-поршневые насосы с производительностью 40–120 л/мин.
Гидроцилиндры
Преобразуют давление масла в линейное перемещение валков. Диаметр поршня определяет максимальное усилие.
Распределительная аппаратура
Направляет поток масла к нужным цилиндрам. В станках с ЧПУ используются пропорциональные клапаны для плавного регулирования.
Гидробак с охлаждением
Обеспечивает запас масла и отвод тепла. Объём бака в тяжёлых гидравлических вальцах достигает 200–400 литров.
Система фильтрации
Критически важна для ресурса. Стандарт — фильтры 10–25 мкм на сливе и напоре.
Как формируется усилие гиба
Где P — давление в системе (бар), S — площадь поршня (см²).
Пример расчёта: при давлении 250 бар и диаметре поршня 200 мм (площадь ≈ 314 см²) один цилиндр развивает усилие около 785 кН (80 тонн). В станке гидравлическом для гибки листа толщиной 20 мм таких цилиндров минимум два — на боковых валках.
Усилие остаётся постоянным на всём ходе цилиндра и не зависит от скорости перемещения. Электромеханика теряет момент при снижении оборотов.

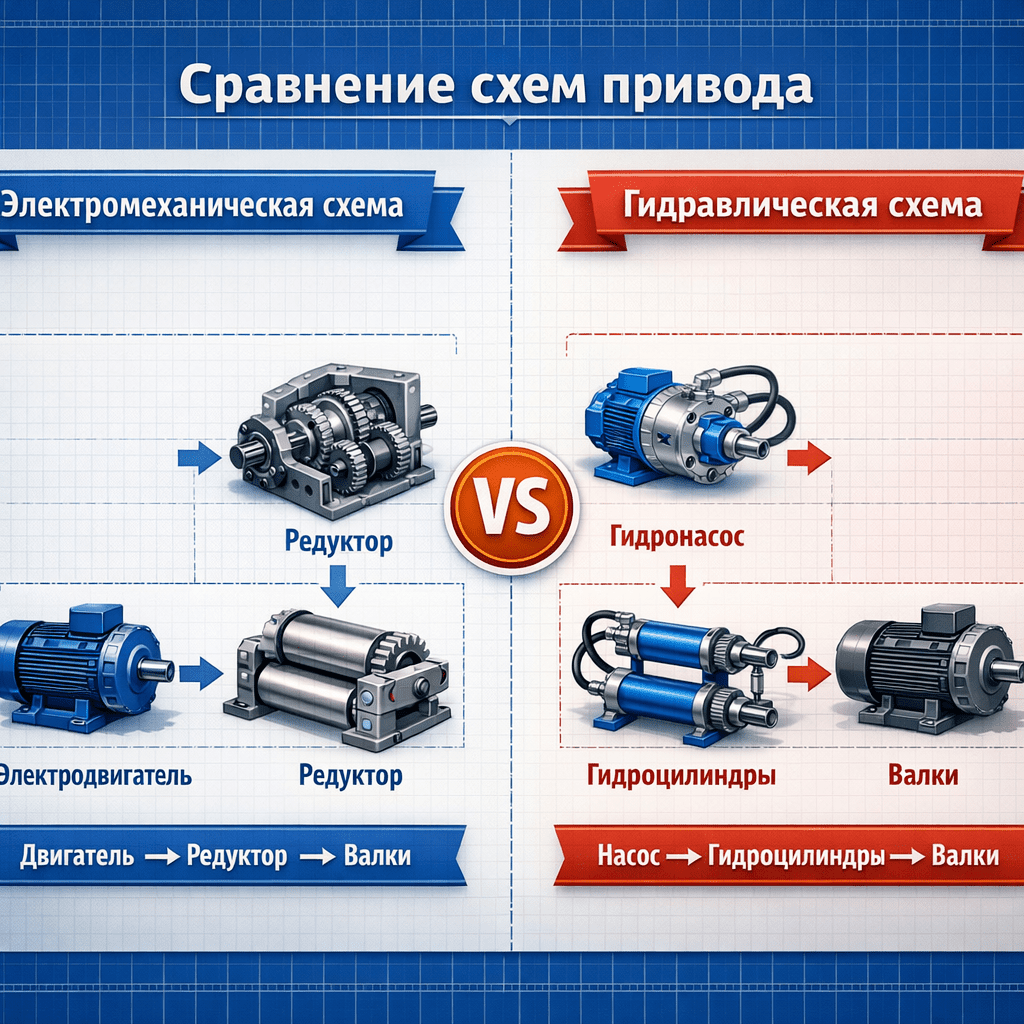

Типы привода вальцовочных станков: гидравлика или электромеханика
Выбор между гидравлическими и электромеханическими вальцами — это выбор между разными классами задач. Не существует универсального решения; есть чёткие критерии применимости.
Электромеханический привод
- Толщина листа до 4–6 мм
- Ширина до 2000–2500 мм
- Серийное производство типовых изделий
- Ограниченный бюджет
- Износ шестерён при толстом металле
- Перегрев редуктора при длительных циклах
- Снижение усилия при росте нагрузки
- Люфты в трансмиссии — потеря точности
Гидравлический привод
- Толщина листа от 4–6 до 100+ мм
- Ширина до 6000 мм и более
- Высоконагруженный режим (2–3 смены)
- Высокопрочные стали и нержавейка
- Стабильное усилие независимо от условий
- Плавная регулировка скорости и положения
- Меньше механических узлов — выше надёжность
- Возможность работы с ЧПУ
Преимущества гидравлического вальцовочного станка
Усилие гиба без компромиссов
Гидравлические вальцы для толстого металла развивают усилие от 100 до 2000+ тонн. Усилие постоянно на всей длине хода, не падает при снижении скорости.
Электромеханика теряет до 30% момента при пиковых нагрузках из-за проскальзывания в муфтах.
Стабильность геометрии
Повторяемость радиуса ±0,5 мм на диаметрах от 500 мм. Пропорциональное управление, датчики давления с обратной связью, отсутствие люфтов.
В станках с ЧПУ — точность ±0,2 мм с линейными энкодерами.
Работа с трудными материалами
Нержавеющая сталь (пружинит на 15–20% сильнее), Hardox, Quard, алюминиевые сплавы серии 5000 и 6000, титан.
Избыточный запас усилия компенсирует упругую отдачу.
Ресурс при высоких нагрузках
Ресурс гидроцилиндра — 20 000–50 000 часов. Уплотнения меняются каждые 5 000–8 000 часов (несколько тысяч рублей).
Ресурс редуктора электромеханики при толщине 8+ мм — 5 000–10 000 часов до капремонта.
Энергоэффективность
Потребление энергии только под нагрузкой. Системы с частотным регулированием экономят 30–40% электроэнергии.
Типовое энергопотребление промышленных гидравлических вальцев
| Рабочая ширина | Толщина металла | Мощность |
|---|---|---|
| 2000 мм | до 20 мм | 22–37 кВт |
| 3000 мм | до 30 мм | 45–75 кВт |
| 4000+ мм | до 50+ мм | 90–150 кВт |
Почему электромеханика «умирает» на толстом металле
Ключевая проблема электромеханического привода — передача крутящего момента через зубчатые пары.
Физика отказов
При вальцовке листа толщиной 10 мм шириной 2000 мм из стали S355 требуется усилие около 150–200 тонн. Чтобы передать такое усилие через редуктор, нужны:
- Шестерни модуля 10–12 мм из легированной стали
- Подшипники с динамической грузоподъёмностью от 500 кН
- Жёсткий корпус без деформаций

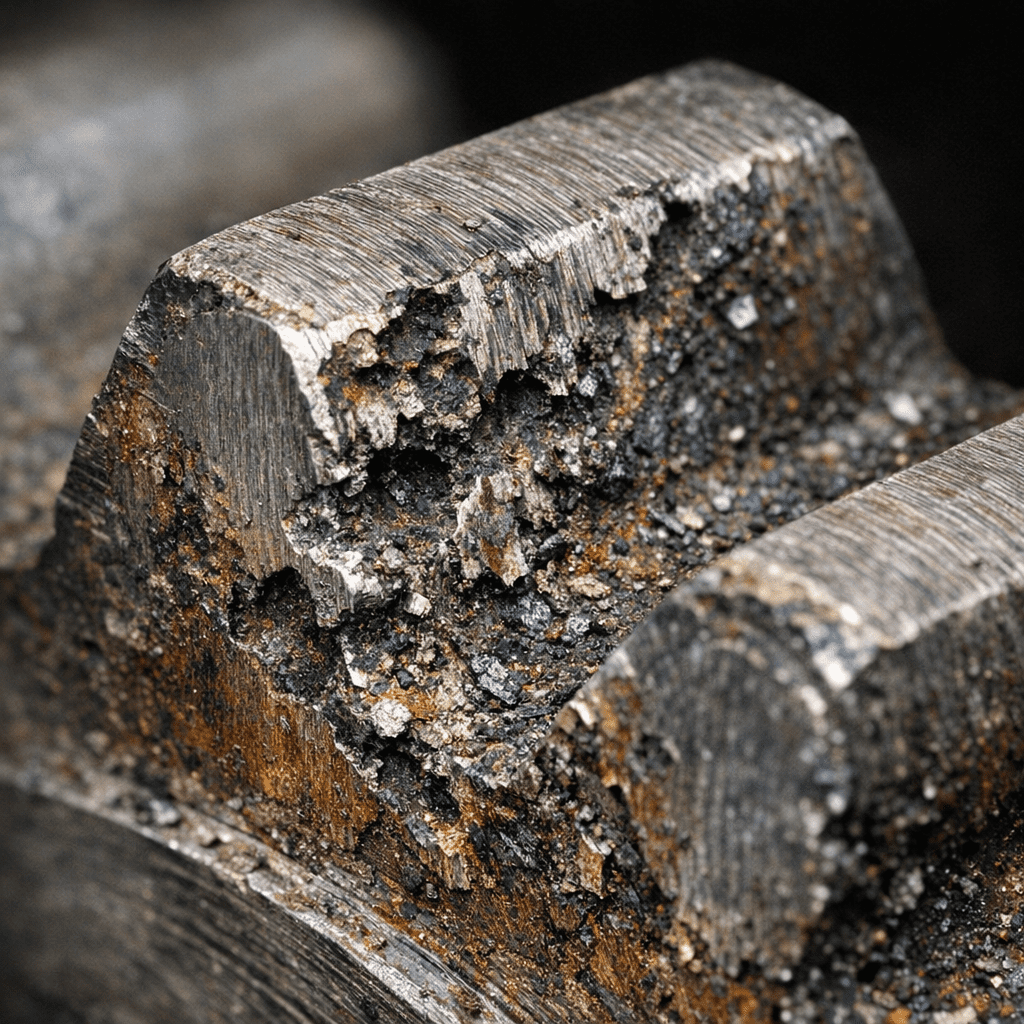

- Питтинг шестерён — усталостное выкрашивание рабочих поверхностей. Проявляется через 2 000–3 000 часов интенсивной работы.
- Перегрев масла в редукторе — температура выше 80°C ускоряет износ в 3–4 раза.
- Деформация валов — упругий прогиб вызывает неравномерный контакт зубьев.
- Износ подшипников — осевые нагрузки превышают расчётные для типовых опор.
Экономика отказов
Капремонт редуктора электромеханических вальцев включает:
- Замену шестерён (изготовление под заказ — 4–8 недель)
- Замену подшипников
- Перезаливку или замену корпуса
- Простой оборудования 2–4 недели
При производственной программе 500 тонн/месяц и марже 15 000 руб./тонна — от 3,75 млн рублей за месяц. Это сопоставимо с разницей в стоимости между электромеханическим и гидравлическим станком того же типоразмера.
Сферы применения промышленных гидравлических вальцев
Производство резервуаров и ёмкостей
Вальцы гидравлические для листового металла — основное оборудование на заводах резервуарных конструкций.
- Резервуары РВС 100–50 000 м³
- Силосы для сыпучих материалов
- Ёмкости для химпрома
- Криогенные резервуары
Требования: ширина от 2500 мм, толщина от 8 мм, подгибка кромок.
Трубное производство

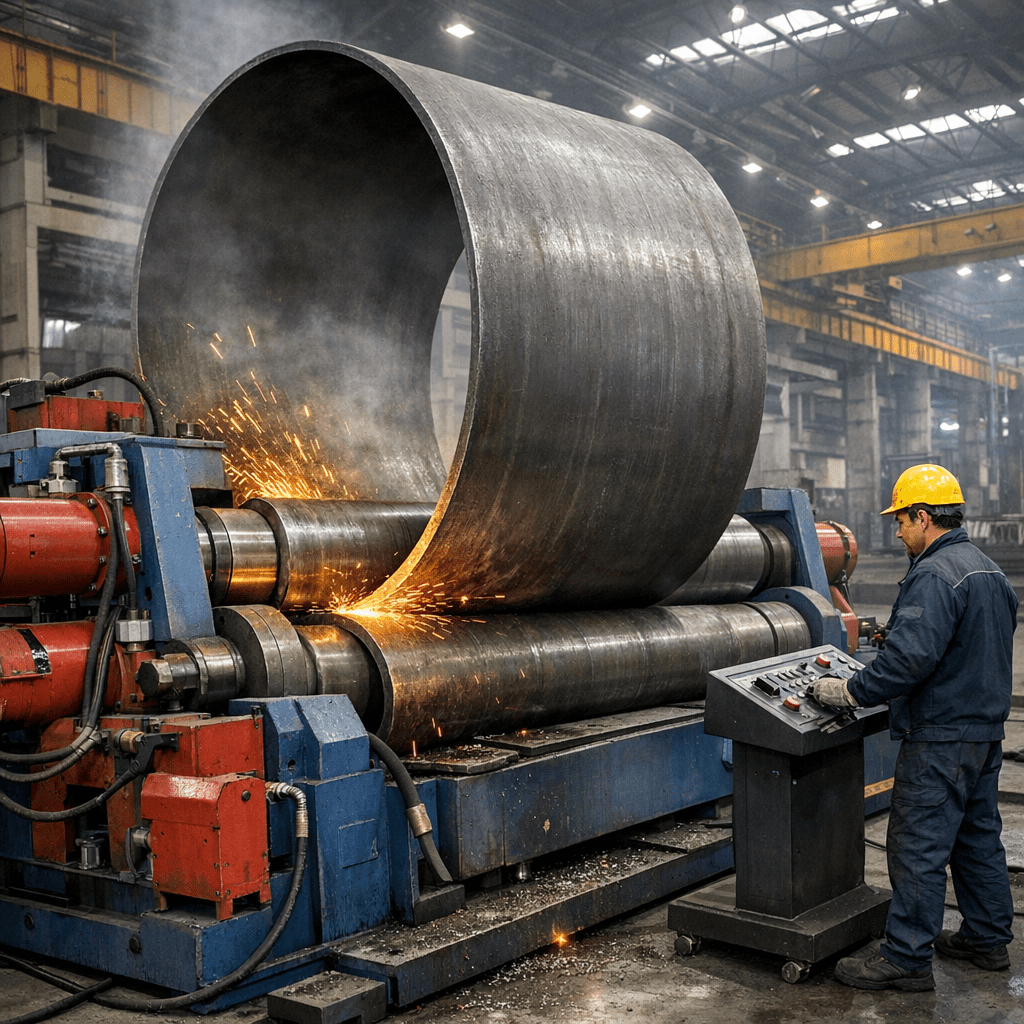

Гидравлические 4-валковые вальцы используются для изготовления:
- Труб большого диаметра (от 500 мм)
- Обечаек для теплообменников
- Кожухов дымовых труб
- Свай и опор
Преимущество 4-валковой схемы: полная вальцовка без переустановки заготовки.
Судостроение и офшор
Тяжёлые гидравлические вальцы с шириной 6000–12 000 мм и толщиной до 100 мм для:
- Секций корпуса судна
- Палубных конструкций
- Элементов морских платформ
Особенность: судостроительные стали (AH36, DH36, EH36) требуют усилия на 20–30% выше.
Тяжёлое машиностроение
Промышленные гидравлические вальцы применяются для:
- Барабанов конвейеров
- Корпусов редукторов
- Горнодобывающего оборудования
- Ковшей экскаваторов (из Hardox)

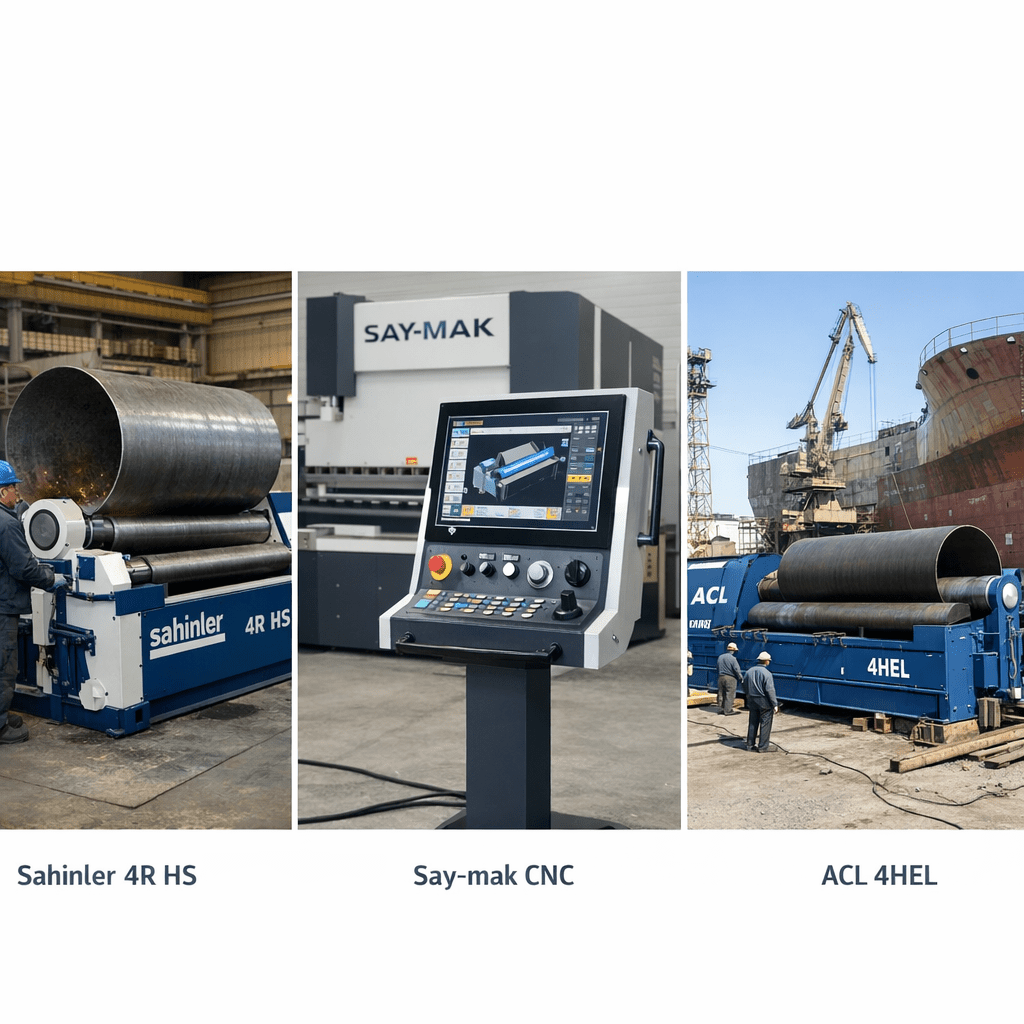

Обзор моделей: Sahinler, Say-mak, ACL
Sahinler (Турция)
Специализация: гидравлические 4-валковые вальцы для среднего и тяжёлого сегмента.
Модельный ряд:
- Серия 4R HS — ширина 1500–3100 мм, толщина 4–30 мм
- Серия 4R HSS — усиленная версия, до 50 мм
- Серия 4R HMC — с ЧПУ, автоматические циклы
Особенности: моноблочная станина, закалённые валки HRC 55–60, гидростанция Bosch Rexroth.
Для кого: серийное производство резервуаров, труб, обечаек. Оптимальное соотношение возможностей и стоимости.
Say-mak (Турция)
Специализация: вальцы с ЧПУ гидравлические, автоматизированные линии.
Модельный ряд:
- Серия 4R HS — стандартные гидравлические
- Серия 4R NC — с ЧПУ и программируемыми циклами
- Серия 4R CNC — полностью автоматические
Особенности: автоизмерение радиуса, до 100 программ, интеграция с CAD/CAM, коническая вальцовка.
Для кого: предприятия с разнообразной номенклатурой, где важна быстрая переналадка.
ACL (Италия)
Специализация: тяжёлые гидравлические вальцы для судостроения и офшора.
Модельный ряд:
- Серия 4HEL — ширина до 12 000 мм, толщина до 150 мм
- Серия 3HEL — трёхвалковая для особо толстого металла
Особенности: проектирование под задачу, манипулирование заготовкой, вальцовка с подогревом.
Для кого: верфи, офшор, атомное машиностроение. Максимальные возможности.
Sahinler — баланс возможностей и стоимости для серийного производства.
Say-mak — упор на автоматизацию и ЧПУ при частой смене номенклатуры.
ACL — максимальные габариты и нагрузки для судостроения и офшора.
Требования к производственному помещению и электропитанию
Фундамент и пол
Гидравлический вальцовочный станок средней мощности (ширина 2500 мм, толщина до 25 мм) весит 15–25 тонн.
При массе 50–150 тонн рекомендуется отдельный фундамент с виброизоляцией с расчётом под конкретную модель.
Электропитание
| Параметр | Требование |
|---|---|
| Напряжение | 380 В, 3 фазы, 50 Гц |
| Установленная мощность | 30–150 кВт в зависимости от модели |
| Сечение кабеля | от 35 мм² (по расчёту) |
| Защита | Автоматический выключатель с тепловой и электромагнитной защитой |
Гидронасос при пуске потребляет ток в 6–8 раз выше номинального. Необходимо устройство плавного пуска или частотный преобразователь в комплекте.
Подъёмно-транспортное оборудование
Для загрузки листов и съёма готовых обечаек требуется:
- Мостовой кран грузоподъёмностью от 5 тонн (для листов 2000×6000 мм толщиной 10 мм)
- Высота подъёма: минимум на 1,5 м выше верхнего валка
- Пролёт крана: длина станка + 3–4 м для манёвра

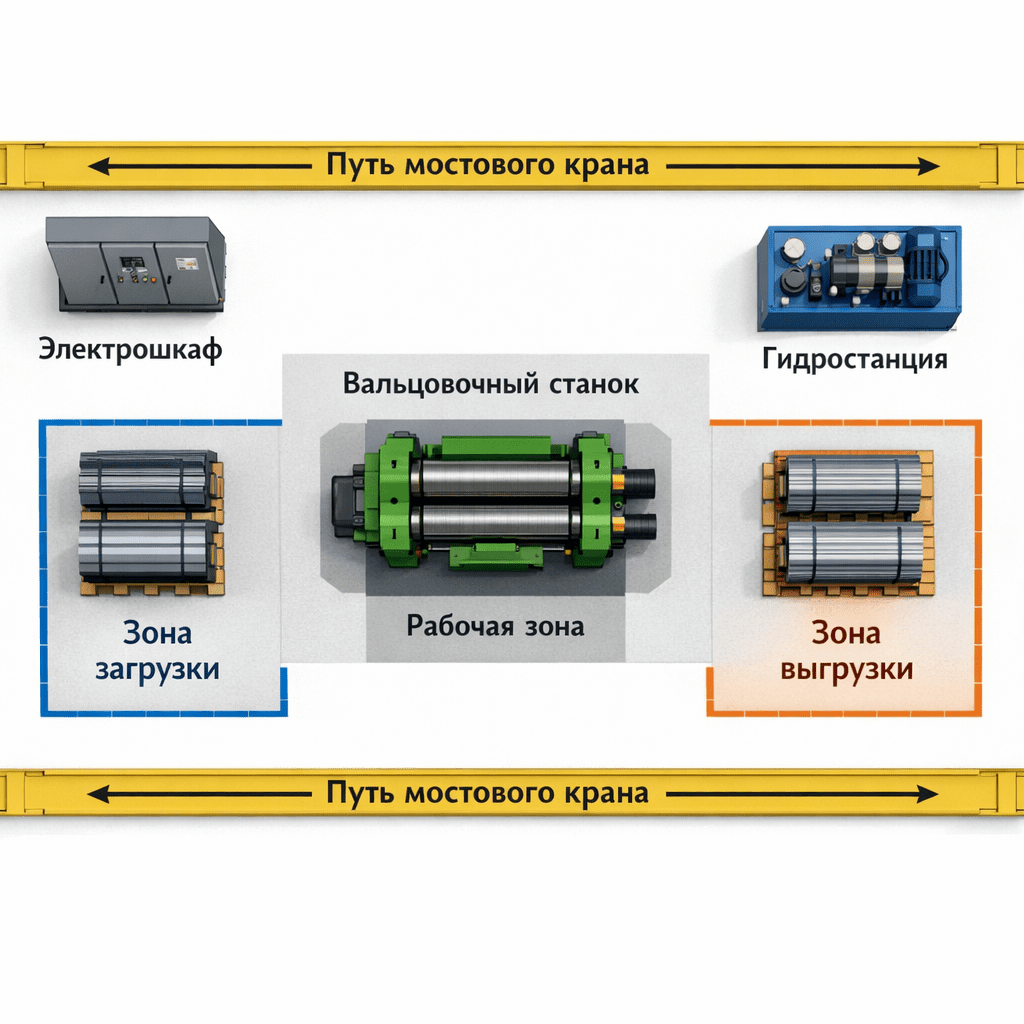

Пространство вокруг станка
Зона загрузки
Длина листа + 2 м
Зона выгрузки
Диаметр изделия + 2 м
Проход к гидростанции
Минимум 1 м
Доступ к электрошкафу
Минимум 0,8 м
Обслуживание гидросистемы: что важно знать
Регламентные работы
| Периодичность | Операция | Ответственный |
|---|---|---|
| Ежесменно | Визуальный контроль уровня масла, проверка на утечки | Оператор |
| Еженедельно | Проверка давления в системе, контроль температуры масла | Оператор/наладчик |
| Ежемесячно | Проверка состояния фильтров, замена при загрязнении | Наладчик |
| Каждые 2000 ч | Анализ масла (вязкость, загрязнённость, вода) | Служба ГМ |
| Каждые 5000 ч | Замена масла, замена фильтроэлементов | Служба ГМ |
| Каждые 8000–10000 ч | Ревизия уплотнений гидроцилиндров | Сервисная служба |
Типовые неисправности и их причины
Снижение усилия гиба
- Износ насоса — проверить производительность
- Утечки в гидроцилиндрах — заменить уплотнения
- Загрязнение масла — анализ и замена
Рывки при перемещении
- Воздух в системе — прокачать
- Неисправность распределителя — диагностика
- Залипание клапанов — промывка или замена
Перегрев масла (>65°C)
- Засорение радиатора — очистить
- Неисправность вентилятора — проверить
- Избыточная нагрузка — проверить режимы
Выбор гидравлического масла
- Вязкость: ISO VG 46 или VG 68 (в зависимости от температуры в цехе)
- Индекс вязкости: от 95
- Класс чистоты: не хуже ISO 4406 18/16/13
Замена масла при соблюдении чистоты — каждые 5000–8000 часов. При загрязнении — немедленно.
ROI и окупаемость гидравлических вальцев
Расчёт окупаемости при серийном производстве
- Производственная программа: 200 обечаек в месяц (Ø1500 мм, длина 2000 мм, толщина 12 мм)
- Текущее оборудование: электромеханические вальцы, цикл 45 минут, простои 15%
- Новое оборудование: гидравлический вальцовочный станок, цикл 25 минут, простои 3%
Расчёт прироста производительности
| Параметр | Электромеханика | Гидравлика | Разница |
|---|---|---|---|
| Цикл вальцовки | 45 мин | 25 мин | -44% |
| Эффективное время работы | 306 ч/мес | 349 ч/мес | +14% |
| Выпуск обечаек | 200 шт./мес | 420 шт./мес | +110% |
| Или высвобождение времени | — | 142 ч/мес | — |
Снижение совокупной стоимости владения (TCO)
Ресурс оборудования
20+ лет против 10–15 лет у электромеханики при равных нагрузках
Стоимость запчастей
Уплотнения дешевле шестерён в 10–50 раз
Время простоя на ремонт
Замена уплотнений — 4–8 часов, ремонт редуктора — 2–4 недели
Энергоэффективность
Современные гидростанции с ЧРП экономят до 40% электроэнергии
Финансовые инструменты для приобретения
Покупка промышленных гидравлических вальцев — значительная инвестиция. Доступные варианты:
- Лизинг — распределение платежей на 24–60 месяцев, оборудование на балансе лизингодателя
- Кредит — при наличии кредитной истории предприятия
- Отсрочка платежа — для постоянных клиентов
- Работа со спецсчетами — для предприятий ОПК и госкорпораций
Доставка осуществляется по всей России. Для тяжёлых моделей — спецтранспортом с согласованием маршрута.
Сравнительная таблица: гидравлика vs электромеханика
| Параметр | Гидравлические вальцы | Электромеханические вальцы |
|---|---|---|
| Толщина металла | 4–150 мм | 0,5–8 мм |
| Усилие гиба | 100–2000+ тс | 10–80 тс |
| Стабильность усилия | Постоянное на всём ходе | Падает при росте нагрузки |
| Скорость вальцовки | 2–8 м/мин | 3–10 м/мин |
| Точность позиционирования | ±0,1–0,5 мм | ±0,3–1,0 мм |
| Ресурс до капремонта | 20 000–50 000 ч | 5 000–15 000 ч |
| Время переналадки | 5–15 мин (с ЧПУ) | 15–30 мин |
| Энергопотребление | 22–150 кВт | 7–45 кВт |
| Обслуживание | Контроль масла, замена уплотнений | Контроль смазки, регулировка зазоров |
| Начальные инвестиции | Выше | Ниже |
| TCO за 10 лет | Ниже при толщине >6 мм | Ниже при толщине <4 мм |
| Уровень шума | 70–80 дБ | 75–85 дБ |
FAQ — часто задаваемые вопросы
Минимальный радиус ограничен диаметром верхнего валка. Стандартное правило: R min ≥ 1,1–1,3 × диаметр верхнего валка. Для станка с валком Ø300 мм минимальный радиус обечайки — около 330–400 мм. Гидравлические 4-валковые вальцы позволяют достигать меньших радиусов за счёт схемы подгибки.
Да. Нержавеющая сталь требует усилия на 20–30% больше, чем чёрная сталь той же толщины из-за повышенного предела текучести и пружинения. Гидравлический вальцовочный станок с запасом усилия справляется с аустенитными (AISI 304, 316) и дуплексными марками без проблем.
При нормальной эксплуатации — каждые 5000–8000 часов работы или раз в 2–3 года. Обязательно проводить анализ масла каждые 2000 часов. При обнаружении воды, металлических частиц или критическом падении вязкости — замена немедленно.
Стандартное подключение — 380 В, 3 фазы, 50 Гц. Установленная мощность от 22 кВт для небольших станков до 150 кВт для тяжёлых. Обязательно устройство плавного пуска или частотный преобразователь.
Трёхвалковые — проще конструкция, ниже стоимость, но требуют переустановки заготовки для подгибки второй кромки. Гидравлические 4-валковые вальцы подгибают обе кромки и формируют радиус за один проход — выше производительность, удобнее для оператора.
Для станков массой до 25 тонн достаточно армированного бетонного пола толщиной 300 мм с нагрузочной способностью от 50 кН/м². Тяжёлые модели (50–150 тонн) требуют отдельного фундамента с расчётом под конкретную модель.
Да. Вальцы с ЧПУ гидравлические поддерживают программирование циклов, хранение рецептов, автоматическое измерение радиуса и интеграцию с CAD/CAM. Модели Say-mak CNC позволяют вальцевать сложные конусные и многорадиусные детали по программе.
При соблюдении регламента обслуживания — 20 000–50 000 часов. Уплотнения меняются каждые 5 000–8 000 часов. Стоимость комплекта уплотнений — незначительная по сравнению с ремонтом редуктора электромеханического станка.
Стоимость выше из-за: гидростанции с насосом и клапанами европейских производителей, гидроцилиндров с прецизионной обработкой, системы фильтрации и охлаждения, более мощной электрической части. Однако TCO за 10 лет эксплуатации при работе с толстым металлом — ниже.
Да. Доступны лизинг на 24–60 месяцев, кредит, отсрочка платежа для постоянных клиентов. Для предприятий ОПК — работа со спецсчетами. Доставка по всей России, включая удалённые регионы.
Проверка уровня масла в гидробаке, визуальный контроль на утечки, очистка направляющих от стружки, контроль показаний манометров. Время на ежесменное обслуживание — 10–15 минут.
Выводы
Гидравлический вальцовочный станок — это инвестиция в производственную мощность и стабильность качества. При работе с листовым металлом толщиной свыше 4–6 мм альтернативы гидроприводу фактически нет: электромеханика либо не справляется с нагрузкой, либо выходит из строя в течение 1–2 лет интенсивной эксплуатации.
Выбор конкретной модели определяется толщиной и шириной заготовки, требуемой производительностью и уровнем автоматизации. Sahinler — для серийного производства, Say-mak — для гибкой номенклатуры с ЧПУ, ACL — для максимальных нагрузок в судостроении и офшоре.
Подберём гидравлические вальцы под вашу задачу
Консультация, расчёт окупаемости и подбор оптимальной модели — бесплатно
