По различным оценкам, доля затрат на инструмент в себестоимости детали составляет от нескольких процентов и выше — в зависимости от типа производства и номенклатуры. Кажется немного — пока не посчитаешь реальные потери. Незапланированный простой станка с ЧПУ из-за сломанной пластины, партия брака из-за «уплывшего» размера, заниженные режимы «на всякий случай» — вот где лежат настоящие деньги. На практике суммарные потери от неконтролируемого износа складываются из простоев, брака, вынужденного снижения режимов и аварийных ремонтов. Их масштаб зависит от конкретного производства, но в любом случае они многократно превышают стоимость самого инструмента.
На многих предприятиях до сих пор встречается реактивный подход: инструмент меняют, когда он уже сломался или пошёл брак. Это дорого и непредсказуемо. В этом гайде разберём все основные виды износа режущего инструмента, научим определять их визуально, объясним причины и дадим конкретные рекомендации по увеличению стойкости.
Ключевой принцип: износ неизбежен. Но управляемый износ — это инструмент оптимизации, а не проблема.
Что такое износ режущего инструмента: базовые понятия
Определение и виды износа: нормальный vs катастрофический
Износ режущего инструмента — процесс постепенного разрушения контактных поверхностей режущей кромки под действием механических, термических и химических факторов. Принципиально важно разделять два сценария:
✓ Нормальный (прогнозируемый) износ
- Плавное, контролируемое истирание кромки
- Можно предсказать момент замены
- Встраивается в технологический процесс
- Управляемая себестоимость
✕ Аномальный (катастрофический) износ
- Внезапный скол, поломка, лавинообразное разрушение
- Приводит к браку детали
- Повреждение заготовки и оснастки
- В тяжёлых случаях — повреждение узлов станка, вплоть до шпинделя
Обеспечить первый сценарий и исключить второй. Именно для этого необходимо понимать виды и механизмы износа.
Стойкость инструмента и кривая износа
Стойкость (T) — время непосредственного резания до достижения установленного критерия износа.
В качестве ориентира часто используют критерии из стандарта ISO 3685 (применяется для испытаний стойкости однолезвийных инструментов при точении): VB = 0,3 мм по задней поверхности для твёрдосплавного инструмента.
Критерии износа и предельные значения задаются для конкретных условий — тип операции, материал заготовки, геометрия и материал инструмента, требования к качеству обработки. Значения из стандартов следует использовать как ориентир и уточнять по техпроцессу и рекомендациям производителя инструмента.
На производстве часто удобнее оперировать не минутами стойкости, а количеством обработанных деталей — это легче контролировать оператору.

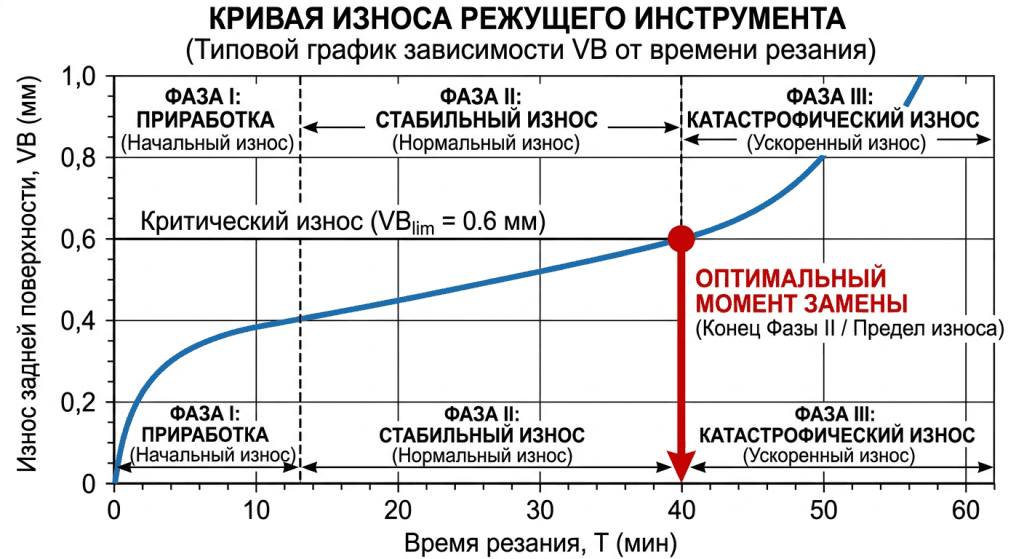

Кривая износа включает три характерные фазы:
| Фаза | Характеристика | Что происходит |
|---|---|---|
| I. Приработка | Быстрый начальный износ | Сглаживаются микронеровности кромки после заточки/спекания. Продолжительность — первые минуты работы |
| II. Стабильный (нормальный) износ | Линейный, медленный рост VB | Основной рабочий период. Скорость износа минимальна и предсказуема |
| III. Катастрофический износ | Резкое ускорение разрушения | Кромка ослаблена, растёт температура, износ лавинообразно нарастает. Работать в этой зоне — значит резко повышать риск брака и поломки инструмента |
Почему контроль износа критичен для производства
- Точность размеров — изношенная кромка «отжимается», размер уходит за допуск.
- Шероховатость поверхности — деградирует по мере износа, особенно при образовании наростов и сколов.
- Рост сил резания — увеличивается нагрузка на шпиндель, направляющие, зажимное приспособление.
- Риск внезапной поломки — брак детали, повреждение заготовки стоимостью в десятки тысяч рублей, аварийный ремонт станка.
- Экономика: управляемый износ = управляемая себестоимость. Это понятный аргумент при планировании бюджета на инструмент.

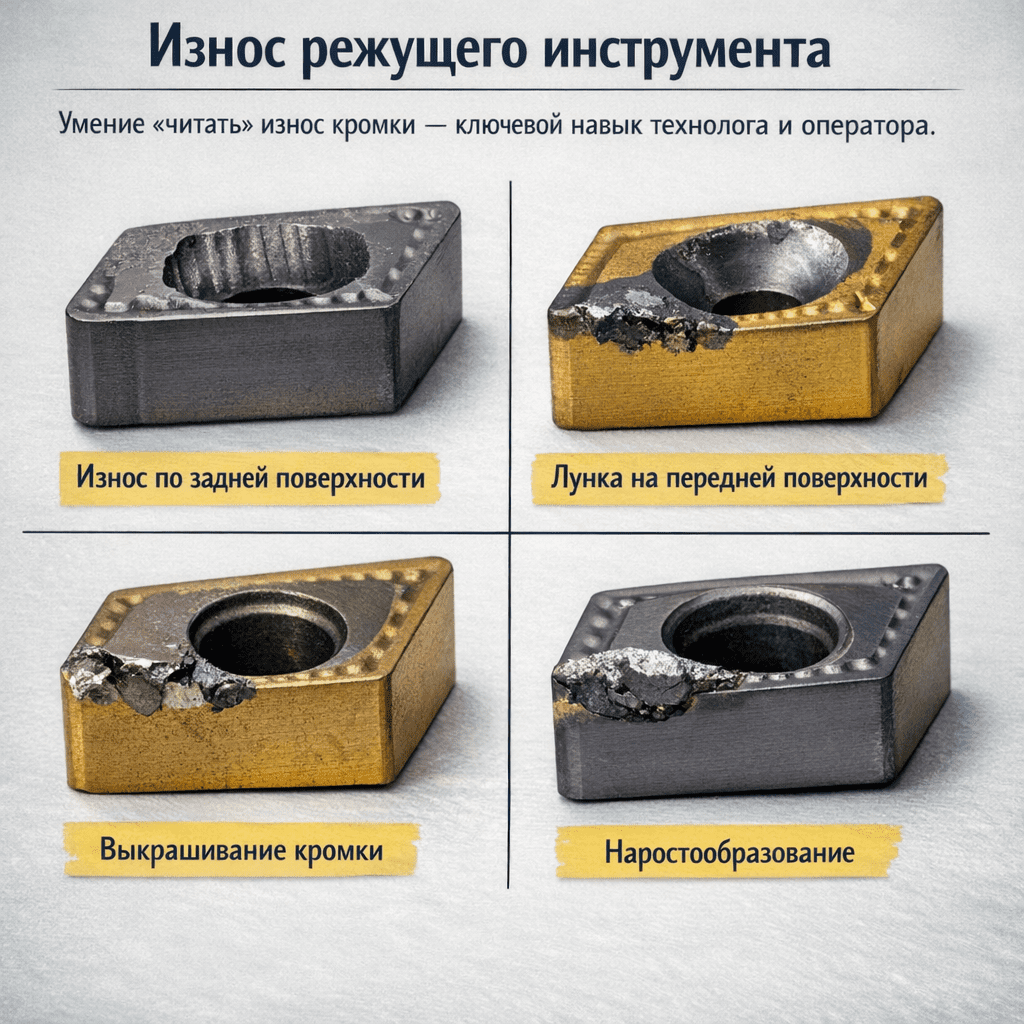

Виды износа режущего инструмента: классификация и визуальная диагностика
Это ядро статьи. Ниже — каждый вид износа с описанием, причинами и первоочередными мерами.
Износ по задней поверхности (Flank Wear, VB)

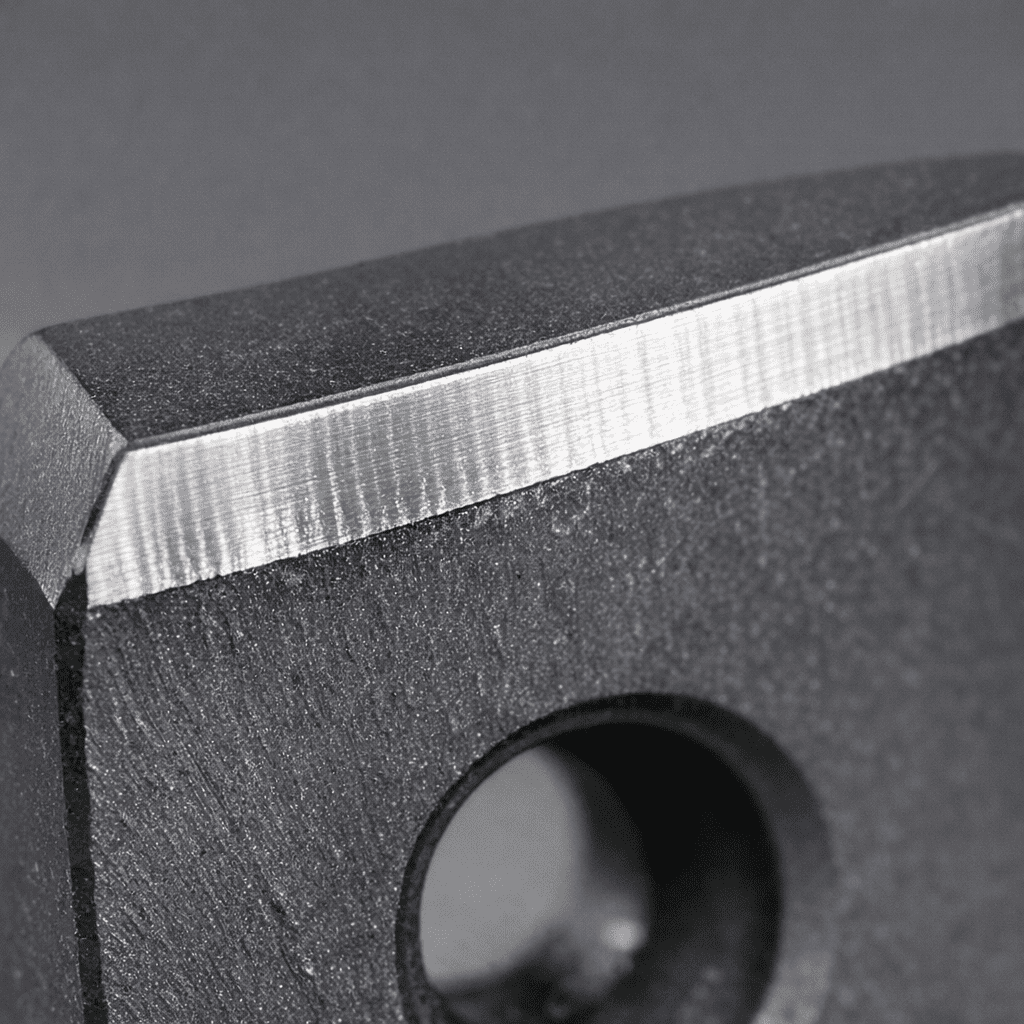

Как выглядит: равномерная блестящая полоска износа на задней поверхности вдоль всей длины режущей кромки.
Причины: абразивное трение задней поверхности инструмента об обработанную поверхность заготовки. Это нормальный, ожидаемый тип износа — именно на него ориентируются при назначении периода стойкости.
Когда становится проблемой: слишком быстрый рост VB может указывать на завышенную скорость резания, несоответствие инструментального материала задаче, недостаточную подачу СОЖ или абразивную корку на заготовке.
- Снизить скорость резания (основной рычаг)
- Выбрать более износостойкую марку твёрдого сплава
- Применить покрытие с повышенной износостойкостью (например, TiAlN, AlCrN — подбор по рекомендации производителя инструмента для конкретного материала)
- Проверить подачу и давление СОЖ
Износ по передней поверхности — лунка (Crater Wear, KT)

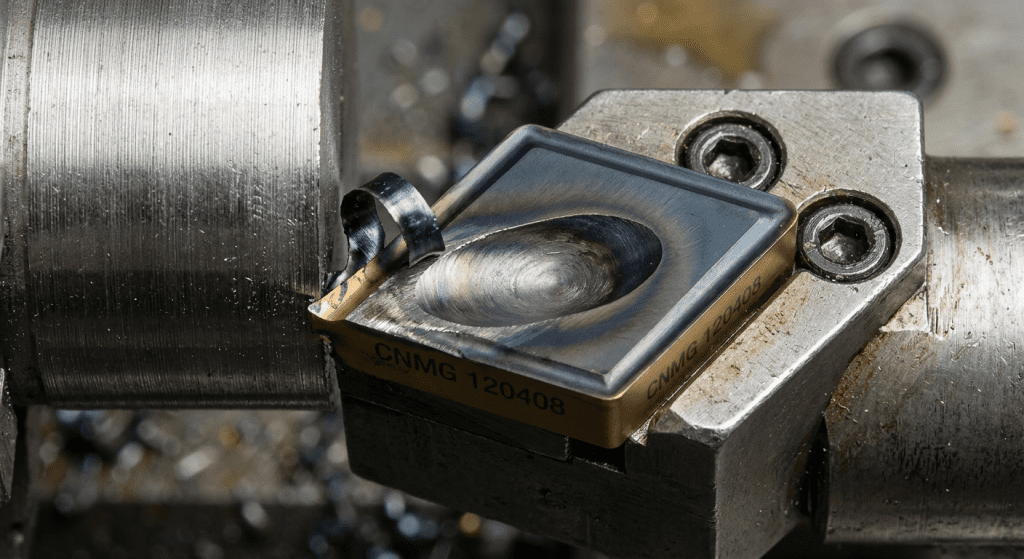

Как выглядит: углубление (лунка) на передней поверхности пластины, на некотором расстоянии от кромки, параллельно ей.
Причины: диффузионный и химический износ при высоких температурах в зоне контакта стружки с передней поверхностью. Характерен для обработки сталей на высоких скоростях, особенно инструментом без покрытия.
Опасность: лунка приближается к кромке → кромка истончается → обламывается.
- Снизить скорость резания
- Применить покрытие с термобарьерным слоем (например, Al₂O₃ в составе CVD-покрытия; AlTiN, AlCrN для PVD — подбор по каталогу производителя)
- Перейти на марку сплава с повышенной стойкостью к диффузии
- При точении и сверлении: обеспечить стабильную подачу СОЖ в зону резания. При фрезеровании подход к СОЖ иной — см. раздел «Термические трещины» и «СОЖ»
Пластическая деформация режущей кромки

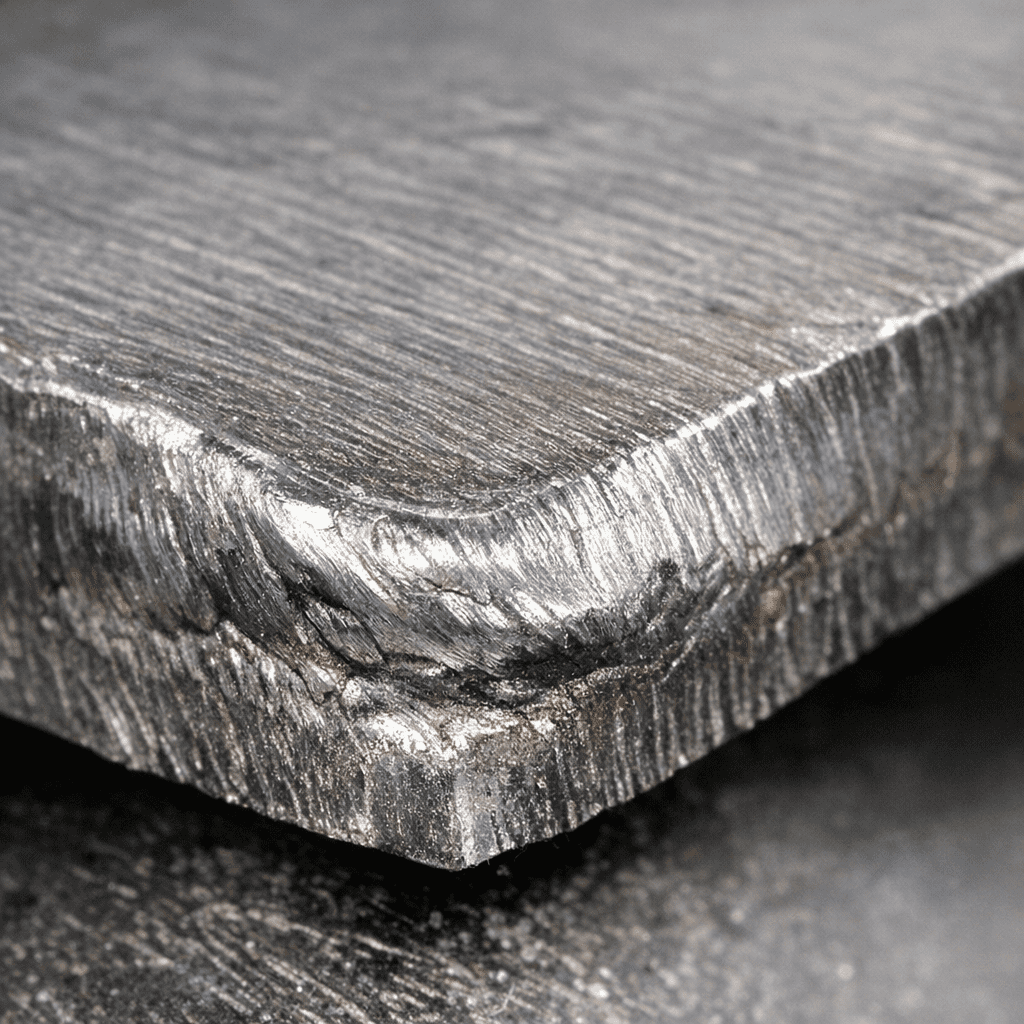

Как выглядит: кромка «проседает», смещается, теряет исходную геометрию. Скола нет — материал «потёк».
Причины: комбинация высокой температуры и давления. Инструментальный материал размягчается и деформируется. Характерна для завышенных режимов, обработки жаропрочных сплавов, использования недостаточно твёрдого сплава.
- Снизить скорость резания и/или подачу
- Перейти на более твёрдую марку сплава (подбор по каталогу производителя: как правило, более твёрдые марки имеют меньшую долю связки, но конкретный выбор зависит от операции и условий)
- Усилить охлаждение
- Применить покрытие с высокой термостойкостью
Выкрашивание режущей кромки (Chipping)

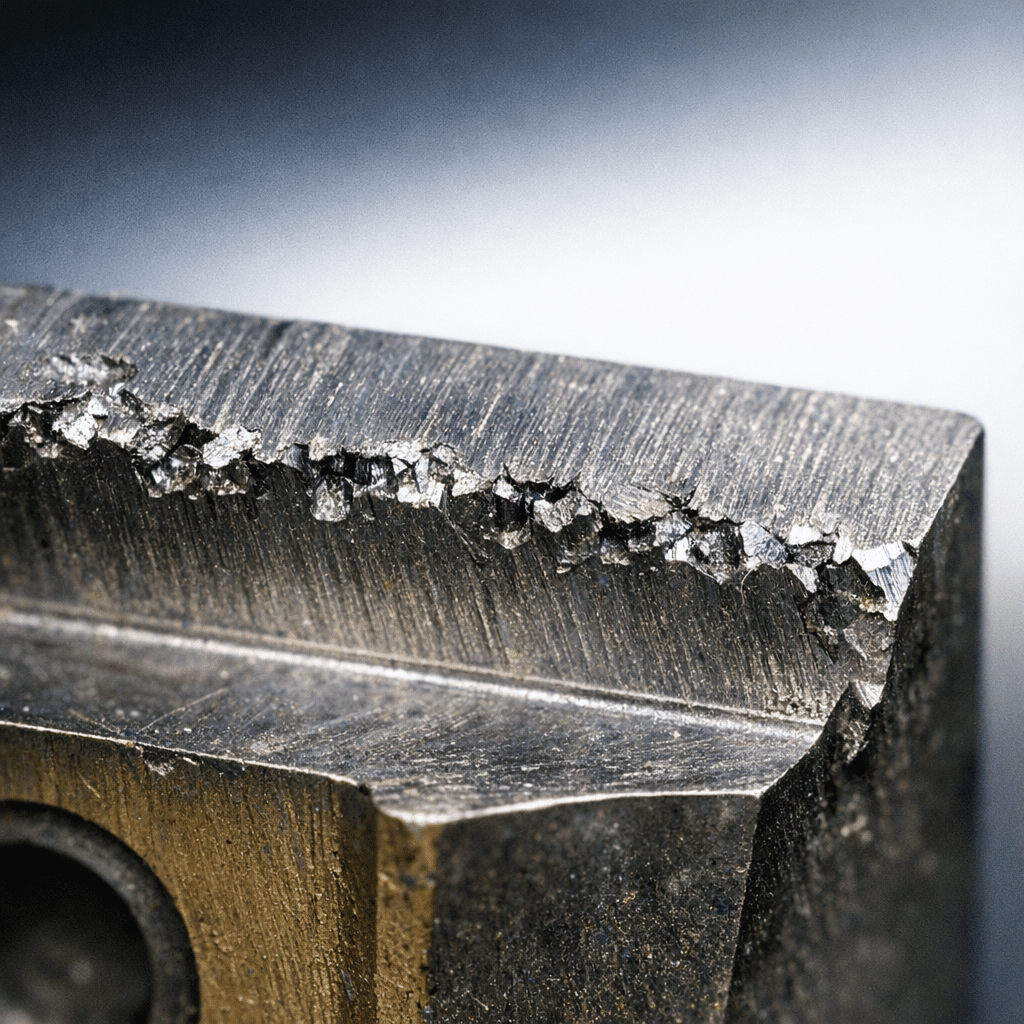

Как выглядит: мелкие сколы и зазубрины вдоль кромки, неровная линия реза.
Причины: механические удары при прерывистом резании, неравномерный припуск, корка на заготовке, вибрации, чрезмерно хрупкий инструментальный материал. Характерно для фрезерования, обработки поковок и отливок, при нежёсткой системе СПИД.
- Перейти на более вязкую марку сплава
- Снизить подачу на зуб
- Рассмотреть PVD-покрытие — для условий прерывистого резания и ударных нагрузок производители часто рекомендуют именно его как более стойкое к сколам
- Выбрать геометрию пластины с упрочняющей фаской (T-land)
- Проверить жёсткость закрепления заготовки и инструмента
- Настроить плавное врезание (по дуге, по спирали)
Скол и поломка (Fracture)
Как выглядит: крупный отломанный фрагмент кромки или полное разрушение пластины / концевого инструмента.
Причины поломки режущего инструмента: критические ударные нагрузки, неправильный выбор марки или геометрии, столкновение в программе ЧПУ, экстремальная глубина резания, заводской дефект.
Брак детали, повреждение державки, оправки или шпинделя, незапланированный простой.
- Пересмотреть режимы резания
- Перейти на более прочную (вязкую) марку
- Проверить управляющую программу (врезание, выход, холостые перемещения)
- Исключить столкновения
- Проверить биение инструмента в патроне/цанге
Наростообразование на инструменте (Built-Up Edge, BUE)
Как выглядит: налипание обрабатываемого материала на кромку. Кромка становится «грязной», неровной, увеличенной в размерах.
Причины: низкая скорость резания, высокая вязкость и пластичность материала заготовки (мягкие стали, алюминиевые сплавы, аустенитные нержавейки), неподходящее покрытие или его отсутствие.
Последствия: деградация шероховатости, нестабильность размеров, при отрыве нароста — микросколы кромки.
- Увеличить скорость резания (один из основных приёмов)
- Применить покрытие с низким коэффициентом трения (например, TiN, DLC — подбор по каталогу производителя с учётом материала заготовки и температурного режима)
- Использовать пластину с полированной передней поверхностью
- Усилить подачу СОЖ или перейти на масляную СОЖ
- Выбрать геометрию с более острой кромкой и увеличенным передним углом
Проточины (Notch Wear)

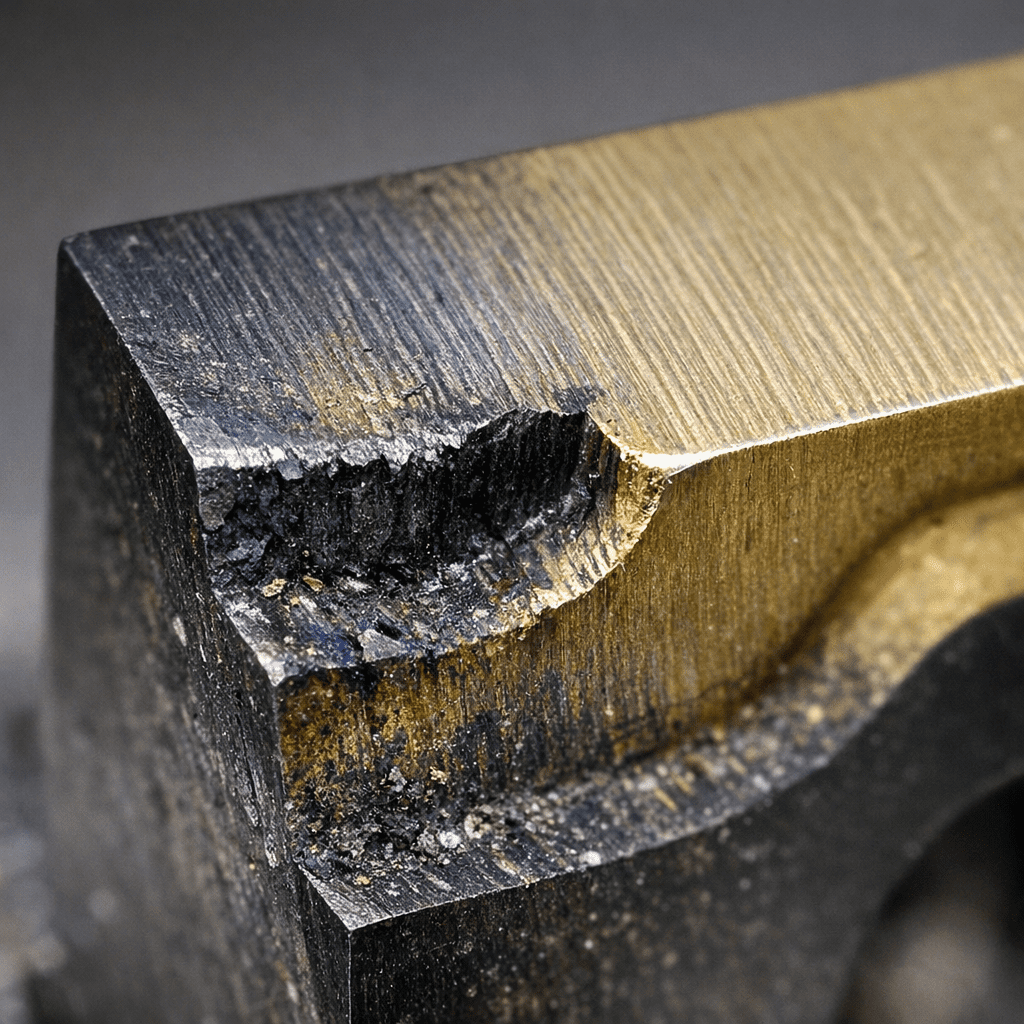

Как выглядит: локальный глубокий износ на границе зоны контакта — точно по линии глубины резания.
Причины: наклёп поверхностного слоя (типично для нержавеющих и жаропрочных сплавов), абразивная корка, окисленный слой заготовки.
- Варьировать глубину резания от прохода к проходу (программно) — не давать проточине углубляться в одном месте
- Выбрать более износостойкую марку с подходящим покрытием (например, AlCrN — по рекомендации производителя)
- Увеличить главный угол в плане
Термические трещины (гребёнка)
Как выглядит: сетка поперечных трещин на передней поверхности, перпендикулярно режущей кромке.
Причины: термоциклирование — нагрев в зоне резания и резкое охлаждение на выходе из контакта. Характерно для прерывистого резания (фрезерование). Особенно часто провоцируется нестабильной подачей СОЖ при фрезеровании.
- При фрезеровании: работать без СОЖ или обеспечить обильную, абсолютно стабильную подачу без перебоев
- Применить PVD-покрытие (при фрезеровании часто предпочтительнее CVD)
- Перейти на более вязкую марку сплава
- Рассмотреть MQL (минимальное количество смазки) как альтернативу обильному охлаждению
| Вид износа | Визуальный признак | Основная причина | Первоочередная мера |
|---|---|---|---|
| Износ по задней поверхности (VB) | Равномерная полоска на задней поверхности | Абразивное трение | Снизить скорость резания |
| Лунка (KT) | Углубление на передней поверхности | Диффузия при высокой температуре | Покрытие с термобарьером, снизить V |
| Пластическая деформация | Просадка/смещение кромки без скола | Перегрев + давление | Снизить режимы, твёрдый сплав |
| Выкрашивание | Мелкие сколы, зазубрины на кромке | Удары, вибрации, хрупкость | Вязкая марка, снизить подачу |
| Скол/поломка | Крупный отлом или разрушение | Критическая нагрузка | Пересмотреть режимы и программу |
| Наростообразование (BUE) | Налипание материала на кромку | Низкая скорость, вязкий материал | Увеличить скорость резания |
| Проточины | Локальный износ по линии глубины резания | Наклёп, корка | Варьировать глубину резания |
| Термические трещины | Поперечные трещины (гребёнка) | Термоциклирование | Убрать СОЖ или стабилизировать подачу |
Механизмы износа: почему инструмент изнашивается
В реальности всегда действует комбинация нескольких механизмов. Задача — определить доминирующий и подавить его.
Абразивный износ
Твёрдые включения в материале заготовки (карбиды, оксиды, песок в отливках) «пропахивают» поверхность инструмента. Как правило, вносит наибольший вклад при низких и средних скоростях резания, хотя конкретное соотношение механизмов зависит от пары материалов и условий обработки.
Адгезионный износ
Микросварка материала заготовки с поверхностью инструмента, отрыв частиц при сходе стружки. Характерен для вязких материалов (алюминий, нержавейка, медные сплавы).
Диффузионный износ
Перенос атомов между материалом инструмента и стружкой при высоких температурах. Его роль возрастает с ростом скорости резания и температуры в зоне контакта. Классический пример — миграция углерода из вольфрамокобальтового твёрдого сплава в стальную стружку при высокоскоростной обработке.
Окислительный износ
Химическое взаимодействие инструментального материала с кислородом воздуха при высоких температурах на периферии зоны контакта.
Усталостный износ
Циклические нагрузки порождают микротрещины, которые развиваются в сколы. Характерен для прерывистого резания (фрезерование, обработка с прерывистым припуском).
| Материал заготовки | Характерные виды износа | Доминирующий механизм |
|---|---|---|
| Конструкционная сталь | Износ по задней поверхности, лунка | Абразивный, диффузионный |
| Нержавеющая сталь | Наростообразование, проточины, выкрашивание | Адгезионный, абразивный (наклёп) |
| Чугун | Износ по задней поверхности, проточины | Абразивный |
| Алюминиевые сплавы | Наростообразование | Адгезионный |
| Титановые сплавы | Пластическая деформация, проточины, лунка | Адгезионный, диффузионный |
| Закалённая сталь (> 45 HRC) | Износ по задней поверхности, выкрашивание | Абразивный, усталостный |
Диагностика износа инструмента на практике
Визуальный осмотр
Первый и самый доступный метод. Для большинства случаев достаточно лупы с увеличением ×10–×20 (для выявления микротрещин может потребоваться более серьёзная оптика). На что смотреть:
- Полоса износа на задней поверхности (измеряется как VB)
- Лунка на передней поверхности
- Сколы и выкрашивание кромки
- Наросты и налипание материала
- Трещины, изменение цвета (побежалость)
USB-микроскоп позволяет документировать состояние кромки фотографиями — это полезный инструмент для анализа и обучения операторов.
Косвенные признаки износа (без снятия инструмента)
На работающем станке с ЧПУ износ можно отследить по косвенным признакам:
| Признак | Вероятный вид износа | Что проверить |
|---|---|---|
| Ухудшение шероховатости | Износ VB, наростообразование, скол | Осмотр кромки |
| Систематический уход размера | Износ по задней поверхности | Замерить VB |
| Рост вибрации, изменение звука | Выкрашивание, скол, износ | Нагрузка шпинделя, осмотр |
| Изменение формы стружки | Износ передней поверхности, нарост | Осмотр лунки и кромки |
| Появление заусенцев на детали | Затупление кромки | Замерить VB |
| Цвет побежалости на стружке/детали | Перегрев → ускоренный износ | Проверить СОЖ и режимы |
Инструментальные методы мониторинга
- Мониторинг нагрузки шпинделя — функция, доступная на многих станках с ЧПУ, но конкретная реализация зависит от стойки, приводов и комплектации. Перед внедрением проверьте функционал по документации вашего станка или через сервисное меню. Рост нагрузки шпинделя при неизменных режимах — один из типовых признаков ухудшения условий резания (в том числе износа инструмента). Однако нагрузка может расти и по другим причинам: изменение припуска, проблемы с зажимом, биение, недостаток СОЖ, скопление стружки — эти факторы нужно исключить при анализе.
- Системы автоматического контроля — акустическая эмиссия, датчики вибрации, лазерные измерители износа (Renishaw, Blum, Zoller и др.). Это уровень серийного и крупносерийного производства.
Документирование и журнал стойкости
Систематический учёт — основа для перехода от реактивной замены к предсказуемой.
V — скорость резания (м/мин), f — подача на оборот (мм/об) при точении и сверлении или подача на зуб (мм/зуб) при фрезеровании, ap — глубина резания (мм).
| Операция | Инструмент (марка, покрытие) | Режимы (V/f/ap) | Кол-во деталей | Вид износа при замене | Примечания |
|---|---|---|---|---|---|
| Торцевание, Ст45 | CNMG120408-PM, GC4325 | 250/0,3/2,0 | 85 шт. | VB = 0,28 мм | Норма |
| Контурная обработка, 12Х18Н10Т | CNMG120408-MM, GC2220 | 160/0,2/1,5 | 32 шт. | Проточина + нарост | Попробовать варьировать ap |
Цель: накопить данные для прогнозирования замены и обоснованного выбора инструмента при закупке.
Как увеличить стойкость инструмента: системный подход
Оптимизация режимов резания
Скорость резания — один из главных факторов, определяющих стойкость. Зависимость описывается уравнением стойкости (формула Тейлора): V × Tⁿ = C, где V — скорость резания, T — стойкость, n и C — эмпирические константы, зависящие от материала заготовки, инструмента и условий обработки. На практике это означает: даже относительно небольшое снижение скорости может заметно увеличить стойкость, и наоборот — попытка «разогнаться» ведёт к непропорционально быстрому износу. Конкретная величина эффекта зависит от показателя n: для оценки используйте рекомендации производителя инструмента или собственные испытания.
Но бессмысленно занижать режимы — это убивает производительность и не всегда улучшает стойкость (при слишком низкой скорости растёт наростообразование).
| Параметр | Влияние на стойкость | Примечание |
|---|---|---|
| Скорость резания (V) | Максимальное. Рост V → нелинейный рост износа | Основной рычаг управления |
| Подача (f) | Среднее. Рост f → рост нагрузки на кромку | Влияет на выкрашивание |
| Глубина резания (ap) | Умеренное. Рост ap → больше длина активной кромки, но выше силы резания | Влияние зависит от схемы контакта и жёсткости системы |
Выбор инструментального материала и покрытия
- Марка сплава должна соответствовать группе обрабатываемого материала (P, M, K, N, S, H — классификация по ISO, широко используемая производителями инструмента).
- Серийное стабильное резание → более твёрдая марка. Прерывистое резание, удары → более вязкая.
- Покрытие подбирается по рекомендации производителя под конкретную задачу: термобарьерные слои, покрытия для снижения трения, химически инертные составы.
Геометрия инструмента
- Передний угол: больше → легче резание, меньше силы, но слабее кромка.
- Радиус при вершине: больше → прочнее кромка, лучше шероховатость, но выше склонность к вибрациям.
- Упрочняющая фаска (T-land) — рекомендуется при тяжёлых условиях и прерывистом резании для повышения стойкости к сколам; необходимость и параметры зависят от марки и геометрии пластины.
- Стружколом — правильный выбор обеспечивает контролируемое стружкодробление и стабильный процесс.
СОЖ — не «лить побольше», а применять правильно
Охлаждение, смазка, вынос стружки. Контролировать концентрацию (рефрактометр) и давление подачи (особенно при сверлении и растачивании).
Когда СОЖ необходима
- Точение и сверление — стабильная подача СОЖ снижает износ и отводит тепло
- Растачивание — давление и направленность подачи критичны
- Обработка жаропрочных и вязких материалов
Когда СОЖ может навредить
- Фрезерование — нестабильная подача вызывает термоциклирование и термические трещины
- Лучше полностью без СОЖ или с гарантированно обильной и стабильной подачей
- MQL (минимальная смазка) — разумная альтернатива: смазка без термоудара
Жёсткость системы СПИД
«Станок — Приспособление — Инструмент — Деталь» — каждое звено влияет на стойкость:
Станок
Люфты в направляющих, биение шпинделя, износ ШВП. Всё это порождает вибрации, приводящие к выкрашиванию кромки и ускоренному износу.
Приспособление
Надёжный зажим, минимальный вылет заготовки. Ненадёжное закрепление — источник вибраций.
Инструмент
Минимальный вылет, качественный патрон или цанга, баланс при высоких оборотах.
Деталь
Тонкостенные и нежёсткие заготовки → вибрации → ускоренный износ инструмента и выкрашивание.
Стратегия обработки (траектория инструмента)
- Плавное врезание — по дуге или спирали вместо вертикального «в лоб».
- Постоянная нагрузка на инструмент — трохоидальное фрезерование, адаптивные стратегии (HPC/HSM).
- Попутное фрезерование вместо встречного — снижает ударную нагрузку на кромку (при условии достаточной жёсткости станка и отсутствия люфтов).
- Разделение операций: черновая → получистовая → чистовая. Один инструмент «на всё» — прямой путь к преждевременному износу или поломке.
Когда менять инструмент: критерии замены
| Стратегия | Суть | Плюсы | Минусы | Когда применять |
|---|---|---|---|---|
| По отказу (поломке) | Работают до разрушения | Максимум ресурса кромки | Брак, повреждение станка, простой | Крайне нежелательно в серийном производстве |
| По критерию VB | Замер износа при каждой замене | Объективно | Требует остановки и осмотра | Мелкая серия, наладка |
| По количеству деталей | Замена через N деталей (статистика) | Простота, предсказуемость | Нужна накопленная база | Серийное производство |
| По времени резания | Таймер в стойке ЧПУ | Автоматизируемо | Не учитывает вариации | Массовое производство |
| По косвенным признакам | Уход размера, звук, шероховатость | Не требует остановки | Субъективно | Дополнение к другим методам |
Замена в конце фазы стабильного износа, до перехода в катастрофическую. «Дорабатывать до последнего» — ложная экономия: риск брака и поломки многократно превышает стоимость пластины.
Приведённые ниже значения являются ориентировочными и применимы прежде всего для испытаний стойкости однолезвийного инструмента при точении. Для конкретных операций и условий критерии устанавливаются по техпроцессу и рекомендациям производителя.
| Параметр | Ориентировочное значение | Применение |
|---|---|---|
| VB (средний износ задней поверхности) | 0,3 мм | Стандартный ориентир для твёрдого сплава |
| VBmax (максимальный локальный износ) | 0,6 мм | При неравномерном износе |
| KT (глубина лунки) | 0,06 + 0,3f (мм), где f — подача на оборот | Для оценки износа передней поверхности при точении |
Системная работа со стойкостью — путь к управляемой себестоимости
Износ — естественный процесс. Но тип и скорость износа — это диагностическая информация о том, что происходит в зоне резания. Умение читать эту информацию — навык, который отличает грамотного технолога от оператора, просто меняющего пластины.
Увеличение стойкости — не один «волшебный» приём. Это системная работа по семи направлениям: режимы резания + инструментальный материал + покрытие + геометрия + СОЖ + жёсткость СПИД + стратегия обработки. Только комплексный подход даёт устойчивый результат.
| Фактор | Что контролировать | Как влияет на стойкость |
|---|---|---|
| Режимы резания | V, f, ap | V — нелинейно, f и ap — умеренно |
| Материал инструмента | Марка сплава, группа ISO | Баланс твёрдость/вязкость под задачу |
| Покрытие | Тип (PVD/CVD), состав | Термобарьер, снижение трения, химзащита |
| Геометрия | Передний угол, фаска, радиус | Прочность кромки vs лёгкость резания |
| СОЖ | Тип, концентрация, давление, стабильность | Охлаждение, смазка, вынос стружки |
| Жёсткость СПИД | Вылет, зажим, состояние станка | Вибрации → выкрашивание, ускоренный износ |
| Стратегия обработки | Траектория, врезание, нагрузка | Постоянная нагрузка → равномерный износ |
Сталкиваетесь с быстрым износом или поломками инструмента?
Пришлите фото изношенной кромки и условия обработки — наш технолог проведёт анализ и предложит решение. Подберём инструмент с оптимальной маркой сплава и покрытием под вашу задачу, в том числе аналоги из наличия — с доставкой по всей России. Работаем по банковской гарантии, предоставляем лизинг и отсрочку платежа.
FAQ
Основные виды: износ по задней поверхности (VB), износ по передней поверхности — лунка (KT), пластическая деформация кромки, выкрашивание (chipping), скол и поломка, наростообразование (BUE), проточины (notch wear) и термические трещины (гребёнка). Каждый вид имеет характерный визуальный признак и свои причины.
Осмотрите кромку с помощью лупы ×10–×20 или USB-микроскопа. Блестящая полоска на задней поверхности — износ VB. Углубление на передней — лунка KT. Зазубрины — выкрашивание. Налипший металл — нарост. Поперечные трещины — термические трещины. Смещение геометрии без скола — пластическая деформация.
VB — ширина полосы износа на задней поверхности. Широко используемый ориентир (на основе ISO 3685) для твёрдосплавного инструмента — VB = 0,3 мм, максимально допустимый локальный износ VBmax = 0,6 мм. Однако предельные значения для конкретной операции устанавливаются с учётом требований к детали, материала заготовки и рекомендаций производителя инструмента.
Выкрашивание режущей кромки возникает при механических ударах (прерывистое резание, корка), вибрациях или использовании слишком хрупкой марки сплава. Решение: перейти на более вязкую марку, рассмотреть PVD-покрытие, снизить подачу, проверить жёсткость системы СПИД.
Нарост изменяет геометрию кромки, ухудшает шероховатость поверхности и вызывает нестабильность размеров. При отрыве нароста возникают микросколы кромки. Для устранения нужно увеличить скорость резания, применить покрытие с низким трением и обеспечить стабильную подачу СОЖ.
Скорость резания — один из главных факторов. По уравнению стойкости (Тейлора), зависимость стойкости от скорости нелинейная: даже небольшое изменение скорости может заметно повлиять на стойкость. Подача влияет на механическую нагрузку на кромку (выкрашивание), глубина резания — на распределение износа и силы резания.
При фрезеровании зуб фрезы периодически входит и выходит из контакта с заготовкой. СОЖ резко охлаждает нагретую кромку на выходе — возникает термоциклирование. Перепады температур порождают сетку трещин (гребёнку). Решение: работать без СОЖ, обеспечить абсолютно стабильную подачу или применить MQL.
Применить покрытие с более высокой износостойкостью, оптимизировать стратегию обработки (трохоидальное фрезерование, плавное врезание), обеспечить жёсткость СПИД, подобрать правильную геометрию пластины. Эти меры позволяют сохранить или даже увеличить режимы при росте стойкости.
В серийном производстве — по количеству деталей или по таймеру (на основе накопленной статистики). В мелкосерийном — по критерию VB и косвенным признакам. Оптимально комбинировать: плановая замена по счётчику + контроль по косвенным признакам как страховка.
Люфты в направляющих, биение шпинделя, недостаточный зажим заготовки — всё это порождает вибрации. Вибрации приводят к выкрашиванию кромки, ускоренному абразивному износу и нестабильному процессу резания. Проверка жёсткости СПИД — обязательный шаг при диагностике преждевременного износа.
Для аустенитных нержавеющих сталей характерны наростообразование на инструменте (из-за высокой вязкости), проточины (из-за склонности к наклёпу) и выкрашивание. Рекомендуется использовать пластины с острой кромкой, подходящим покрытием и повышенной скоростью резания.
Для сменных многогранных пластин — нет, пластина утилизируется (или поворачивается на другую кромку, если она не повреждена). Для монолитного твёрдосплавного инструмента (концевые фрезы, свёрла) — возможна переточка на заточном станке при условии, что сколы не затронули тело инструмента глубоко. Экономическая целесообразность переточки зависит от стоимости инструмента и качества переточного сервиса.
