Полноценный 5-осевой обрабатывающий центр стоит от 15–20 млн рублей. Для многих производств это неподъёмная инвестиция, особенно когда сложные детали составляют 10–20% номенклатуры. Альтернатива — оснащение 3-осевого станка поворотным оборудованием. Это даёт 70–80% возможностей пятиосевой обработки за 10–15% стоимости. Статья объясняет, как это работает, для каких задач подходит и где проходят границы метода.
Поворотные столы с ЧПУ — добавляем 4-ю ось
Поворотный стол превращает 3-осевой станок в 4-осевой, добавляя вращение заготовки вокруг горизонтальной или вертикальной оси.
Принцип работы
Поворотный стол устанавливается на рабочий стол станка и подключается к системе ЧПУ как дополнительная управляемая ось (обычно обозначается A или B). Система ЧПУ синхронизирует движение стола с перемещениями по X, Y, Z.
Индексация (позиционирование)
Стол поворачивается на заданный угол, фиксируется, обработка идёт в 3 осях. Затем — следующий поворот.
Непрерывное вращение
Стол вращается одновременно с перемещением инструмента. Позволяет обрабатывать винтовые поверхности, спирали, сложные контуры.
Типы поворотных столов
| Тип | Ось вращения | Применение |
|---|---|---|
| Горизонтальный | Параллельна столу станка (ось A) | Цилиндрические детали, валы, шнеки |
| Вертикальный | Перпендикулярна столу (ось B) | Многогранники, корпуса с отверстиями по окружности |
| Универсальный | Переключаемая горизонт./верт. | Максимальная гибкость |
Технические характеристики для выбора
| Параметр | На что влияет |
|---|---|
| Диаметр планшайбы | Максимальный размер заготовки |
| Грузоподъёмность | Вес заготовки + оснастки |
| Точность позиционирования | Точность угловых размеров (типично ±5–15 угл. сек.) |
| Момент на шпинделе | Возможность силовой обработки при вращении |
| Передаточное число | Червячная пара 90:1, 120:1 — влияет на точность и момент |
| Интерфейс подключения | Совместимость со стойкой станка |

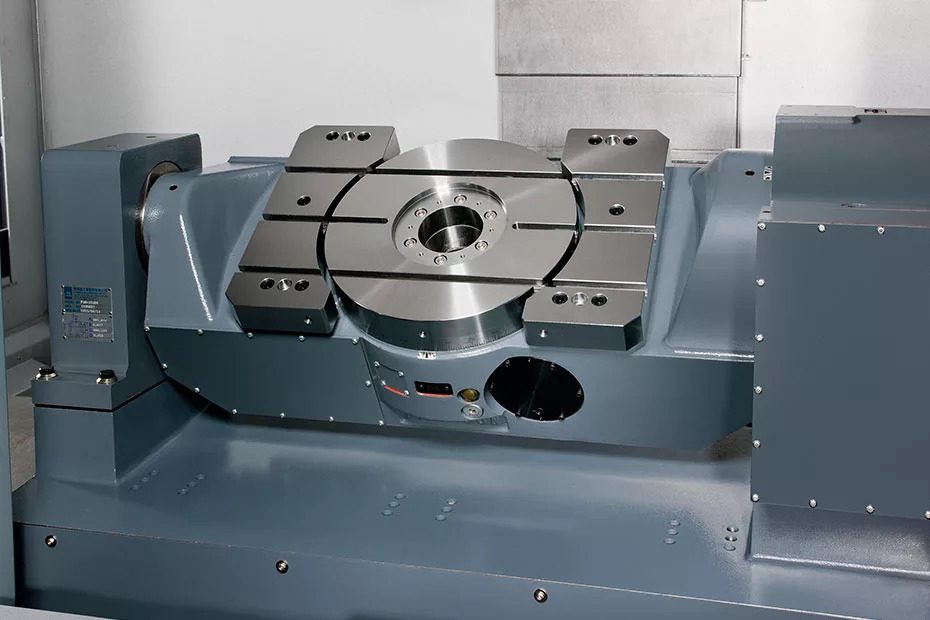

Наклонно-поворотные столы — конфигурация 3+2
Наклонно-поворотный стол добавляет две оси вращения, превращая 3-осевой станок в систему 3+2 (позиционная 5-осевая обработка).
Как это работает
Стол обеспечивает:
Заготовка устанавливается под нужным углом, фиксируется, обработка выполняется в 3 осях. Затем — переустановка в новое положение.
Это не полноценная 5-осевая интерполяция, но для большинства задач достаточно.
Сравнение конфигураций
| Конфигурация | Количество осей | Возможности | Типовые задачи |
|---|---|---|---|
| 3 оси | X, Y, Z | Обработка сверху, перпендикулярно столу | Плоские детали, карманы, отверстия |
| 4 оси (3+1) | X, Y, Z + A или C | Обработка с поворотом вокруг одной оси | Валы, цилиндры, многогранники |
| 5 осей (3+2) | X, Y, Z + A + C | Обработка под любым фиксированным углом | Корпуса, штампы, наклонные поверхности |
| 5 осей (полная) | Одновременная интерполяция | Непрерывная обработка сложных поверхностей | Крыльчатки, лопатки, импеллеры |
Преимущества конфигурации 3+2
Обработка за один установ
Нет потери точности при переустановке заготовки
Доступ к наклонным поверхностям
Отверстия, карманы под углом — без специальной оснастки
Укороченный инструмент
Меньше вылет = меньше вибрации = лучше качество поверхности
Подход к поднутрениям
Обработка участков, недоступных при подходе сверху
Программные решения — CAM и постпроцессоры
Железо без софта не работает. Для использования дополнительных осей нужны CAM-система с поддержкой многоосевой обработки и корректный постпроцессор.
Требования к CAM-системе
| Функция | Зачем нужна |
|---|---|
| Поддержка 4/5 осей | Генерация траекторий с вращением |
| Позиционная обработка (3+2) | Автоматический расчёт углов установки |
| Симуляция с проверкой столкновений | Контроль зарезов и соударений |
| Оптимизация порядка обработки | Минимизация поворотов стола |
Популярные CAM-системы с поддержкой многоосевой обработки:
Fusion 360
Базовый уровень, доступная цена, подходит для старта
SolidCAM
Средний уровень, хорошая интеграция с SolidWorks
PowerMill, hyperMILL
Профессиональный уровень для сложных задач
SprutCAM
Российская разработка, полная поддержка
Постпроцессор — критически важный элемент
Постпроцессор переводит траектории CAM в G-код для конкретного станка. Для связки «станок + поворотный стол» нужен специфический постпроцессор, учитывающий:
- Тип стойки ЧПУ (Fanuc, Siemens, GSK)
- Конфигурацию осей (какая ось — A, какая — C)
- Направление вращения
- Ограничения углов наклона
Большинство поставщиков оснастки предоставляют постпроцессоры или помогают с настройкой. Уточняйте наличие постпроцессора при покупке.
Разбивка обработки на позиции
При отсутствии полной 5-осевой интерполяции сложная деталь обрабатывается за несколько позиций:
Анализ геометрии
Определение оптимальных углов установки
Разбивка на операции
Какие поверхности обрабатываются в каждой позиции
Расчёт траекторий
Отдельная программа для каждой позиции
Объединение в цикл
Станок автоматически переходит между позициями
Примеры деталей и задач
Конфигурация 3+2 решает большинство задач, для которых кажется необходимым 5-осевой станок.
Корпуса с наклонными отверстиями
Типовая задача: отверстия под углом 30–60° к основанию.
Без поворотного стола
- Несколько установов с переворотом
- Потеря точности при переустановке
- Риск несоосности отверстий
- Время на переналадку
С наклонно-поворотным столом
- Один установ
- Наклон на нужный угол
- Сверление перпендикулярно инструменту
- Точность — как при обычном сверлении
Многогранные детали
Призмы, кубики с обработкой всех граней, корпуса редукторов.
Поворотный стол с индексацией на 90°, 60°, 45° или произвольный угол. Обработка всех граней за один установ.
Штампы и пресс-формы
Наклонные замковые поверхности, литники под углом, сложные разъёмы.
Позиционная 5-осевая обработка. Каждый участок — отдельная позиция с оптимальным углом подхода инструмента.
Крыльчатки и импеллеры — граница метода
Лопатки турбин, крыльчатки насосов требуют одновременной 5-осевой интерполяции — непрерывного изменения угла инструмента при движении.
Конфигурация 3+2 не подходит для таких деталей. Это единственный класс задач, где нужен полноценный 5-осевой станок.
По статистике, менее 5% деталей машиностроительного производства требуют одновременной 5-осевой интерполяции.
Хотите расширить возможности вашего станка?
Подберём поворотный стол под ваши задачи и поможем с интеграцией. Пришлите чертежи деталей — определим оптимальную конфигурацию.
Ограничения метода — что не получится
Конфигурация 3+2 — не полная замена 5-осевого станка. Важно понимать границы.
Технические ограничения
| Ограничение | Следствие |
|---|---|
| Нет непрерывной интерполяции | Невозможна обработка скульптурных поверхностей с переменным углом |
| Время на перепозиционирование | Каждый поворот — 3–10 секунд, при 50 позициях = 5+ минут на деталь |
| Уменьшение рабочей зоны | Стол занимает часть хода по Z и площади стола |
| Ограничение по весу | Грузоподъёмность стола меньше, чем стола станка |
| Жёсткость системы | Добавляется звено в кинематическую цепь |
Когда нужен именно 5-осевой станок
- Лопатки турбин, крыльчатки с закрученными лопастями
- Обработка с постоянным нормальным контактом инструмента
- Большие объёмы сложных деталей (важна скорость цикла)
- Детали, требующие более 15–20 позиций (время перепозиционирования критично)
Сравнение затрат — апгрейд vs новый 5-осевой станок
Экономика — главный аргумент в пользу апгрейда.
Сравнительная таблица затрат
| Вариант | Ориентировочные затраты | Возможности |
|---|---|---|
| 3-осевой станок (есть) | 0 (уже есть) | Только 3 оси |
| + Поворотный стол (4-я ось) | 8–15% от стоимости станка | 4 оси, вращение |
| + Наклонно-поворотный стол | 15–25% от стоимости станка | 3+2 (позиционная 5-осевая) |
| 5-осевой станок (новый) | В 4–6 раз дороже 3-осевого | Полная 5-осевая интерполяция |
Пример расчёта
| Компонент | 3-осевой + стол | 5-осевой станок |
|---|---|---|
| Станок | 3 500 000 руб. | 18 000 000 руб. |
| Наклонно-поворотный стол | 650 000 руб. | Встроен |
| Пусконаладка, обучение | 150 000 руб. | 400 000 руб. |
| Итого | 4 300 000 руб. | 18 400 000 руб. |
Когда апгрейд выгоднее
- Сложные детали — менее 30% номенклатуры
- Нет задач с непрерывной 5-осевой интерполяцией
- Существующий 3-осевой станок имеет достаточную жёсткость и точность
- Бюджет ограничен
Какие 3-осевые станки подходят для апгрейда
Не каждый 3-осевой станок можно эффективно оснастить поворотным оборудованием.
Требования к станку-донору
| Параметр | Требование | Почему важно |
|---|---|---|
| Жёсткость станины | Массивная чугунная станина | Дополнительная оснастка увеличивает нагрузки |
| Ход по Z | Запас 150–200 мм сверх потребности | Стол «съедает» часть хода |
| Размер стола | Запас 30–40% по площади | Стол + крепёж занимают место |
| Мощность шпинделя | От 7,5 кВт | Обработка под углом требует жёстких режимов |
| Система ЧПУ | Fanuc, Siemens с поддержкой 4+ осей | Возможность подключения дополнительной оси |
| Интерфейсы | Свободный разъём для оси A/B/C | Физическое подключение стола |
Рекомендуемые модели для апгрейда
Станки среднего и тяжёлого класса с запасом по жёсткости:
| Сегмент | Характеристики | Примеры |
|---|---|---|
| Средний | Стол от 800×400, шпиндель от 7,5 кВт | DMTG VDL850, Optimum F150, Avemax VMC-850 |
| Тяжёлый | Стол от 1000×500, шпиндель от 11 кВт | DMTG VDL1000, Metaltec VMC1060 |
- Лёгкие настольные станки
- Станки с недостаточным ходом по Z
- Модели с системами ЧПУ без поддержки дополнительных осей
FAQ — часто задаваемые вопросы
Простые крыльчатки с прямыми или слабозакрученными лопатками — да, разбивкой на позиции.
Сложные крыльчатки с сильно закрученными лопатками (турбины, центробежные насосы) — нет, требуется одновременная 5-осевая интерполяция.
Оцените геометрию: если угол наклона лопатки меняется плавно вдоль её длины — это задача для полноценного 5-осевого станка.
При качественном столе с точностью позиционирования ±5–10 угловых секунд потеря точности на детали — менее 0,01 мм на радиусе 100 мм.
Это сопоставимо с точностью самого станка. Ключевое условие — жёсткое крепление стола и правильная привязка системы координат.
Для оператора: дополнительная ось не усложняет работу — он так же загружает заготовку и запускает программу.
Для технолога-программиста: требуется понимание многоосевой обработки, опыт работы с CAM-системой в режиме 4/5 осей, умение оптимизировать порядок позиций.
Механическая установка обычно несложная — стол крепится к рабочему столу станка штатными Т-образными пазами.
Сложность — в интеграции с ЧПУ: настройка параметров оси, проверка направлений, настройка постпроцессора. Рекомендуем заказывать пусконаладку у поставщика.
Для первого опыта рекомендуем вертикальный поворотный стол с индексацией (4-я ось) — он проще в освоении и закрывает задачи с многогранниками и отверстиями по окружности.
После освоения — переход на наклонно-поворотный стол (3+2) для полного спектра задач.
Заключение
Конфигурация «3-осевой станок + поворотный стол» — рациональный путь к многоосевой обработке для производств, где сложные детали составляют часть номенклатуры. За 15–25% стоимости 5-осевого станка вы получаете 70–80% его возможностей.
Ограничение одно — отсутствие непрерывной 5-осевой интерполяции, но она требуется менее чем для 5% типовых машиностроительных деталей.
