Паспортные характеристики станка и его реальное состояние — не всегда одно и то же. Проверка точности при приёмке защищает от скрытых дефектов, позволяет зафиксировать фактические параметры и аргументированно предъявить претензии при отклонениях. Эта статья — практическое руководство по самостоятельной проверке фрезерного станка с минимальным набором инструментов.
Зачем проверять станок самостоятельно
Три причины не полагаться только на паспорт:
Транспортировка
Даже при правильной упаковке возможны смещения узлов, требующие повторной регулировки
Хранение
Станок мог стоять на складе в неправильных условиях — влажность, температура
Заводской контроль
У массовых производителей контроль выборочный, не сплошной
Что даёт самостоятельная проверка
| Ситуация | Результат проверки |
|---|---|
| Станок в норме | Документальное подтверждение, спокойствие |
| Отклонения в пределах допуска | Понимание реальных возможностей станка |
| Отклонения за пределами допуска | Основание для регулировки или замены |
| Скрытые дефекты | Выявление до подписания акта приёмки |
Инструменты для проверки
Базовый набор инструментов для проверки геометрии стоит 15–30 тысяч рублей и пригодится для периодического контроля в процессе эксплуатации.
Минимальный набор
| Инструмент | Назначение | Требования |
|---|---|---|
| Индикатор часового типа (ИЧ) | Контроль биения, перпендикулярности, люфтов | Цена деления 0,01 мм, ход 10 мм |
| Магнитная стойка | Крепление индикатора | Жёсткая, с тонкой регулировкой |
| Поверочная линейка | Проверка прямолинейности | Класс 1 или 0, длина по размеру стола |
| Поверочный угольник | Проверка перпендикулярности | Класс 1, размер 250×160 мм или больше |
| Уровень брусковый | Проверка горизонтальности | Цена деления 0,02 мм/м |
| Контрольная оправка | Проверка биения шпинделя | Конус под шпиндель станка (SK40, BT40) |
Расширенный набор
- Концевые меры длины — для калибровки и точных измерений
- Нутромер индикаторный — проверка отверстий после тестовой обработки
- Щупы — контроль зазоров в направляющих
Проверка перпендикулярности шпинделя к столу
Неперпендикулярность шпинделя — одна из критичных погрешностей. Проявляется как «ступенька» при торцевом фрезеровании и конусность отверстий.
Методика проверки
Установка оправки
Установите контрольную оправку в шпиндель. Оправка должна быть чистой, конус — без забоин.
Крепление индикатора
Закрепите магнитную стойку с индикатором на столе станка.
Первое измерение
Подведите щуп индикатора к цилиндрической части оправки на расстоянии 50 мм от торца шпинделя. Обнулите индикатор.
Противоположная сторона
Переместите стол так, чтобы щуп касался оправки с противоположной стороны (поворот на 180°). Зафиксируйте показание.
Перпендикулярная плоскость
Повторите в перпендикулярной плоскости (поворот на 90°).
Интерпретация результатов
| Показание индикатора | Отклонение на 300 мм | Оценка |
|---|---|---|
| До 0,01 мм | 0,03 мм | Отлично |
| 0,01–0,02 мм | 0,03–0,06 мм | Норма для среднего класса |
| 0,02–0,04 мм | 0,06–0,12 мм | Требуется регулировка |
| Более 0,04 мм | Более 0,12 мм | Брак или серьёзная разрегулировка |
Измерение проводится при неподвижном шпинделе. Вращение исказит результат из-за биения.
Проверка биения шпинделя
Биение шпинделя напрямую влияет на качество поверхности и стойкость инструмента. Различают радиальное и торцевое биение.

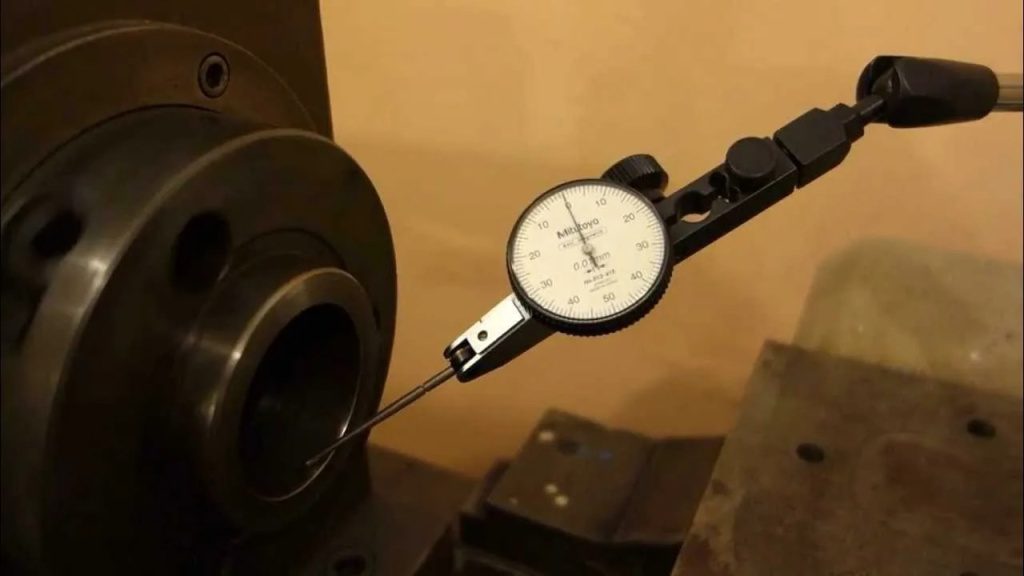

Проверка радиального биения
Установка оправки
Установите контрольную оправку в шпиндель
Крепление индикатора
Закрепите индикатор на неподвижной части станка (колонна, корпус шпиндельной бабки)
Позиционирование
Подведите щуп к оправке на расстоянии 50 мм от торца шпинделя
Вращение
Медленно проверните шпиндель вручную на полный оборот
Фиксация
Зафиксируйте размах показаний (max − min)
Повторение
Повторите на расстоянии 200–300 мм от торца (выявляет конусность посадки)
Нормы биения
| Класс станка | Биение на 50 мм | Биение на 300 мм |
|---|---|---|
| Высокоточный | До 0,003 мм | До 0,005 мм |
| Средний | До 0,005 мм | До 0,010 мм |
| Обычный | До 0,010 мм | До 0,015 мм |
Проверка торцевого биения
Аналогичная методика, но щуп индикатора упирается в торец оправки.
Норма — не более 0,005–0,010 мм для станков среднего класса.

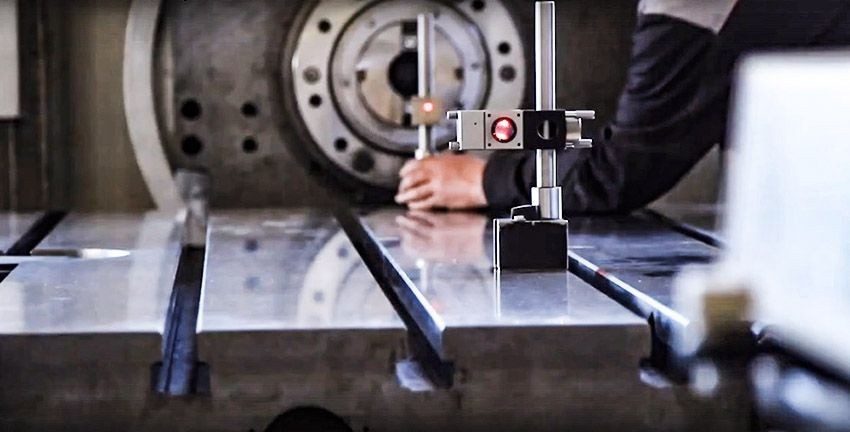

Проверка прямолинейности перемещений
Отклонение от прямолинейности проявляется как волнистость поверхности при фрезеровании длинных деталей.
Методика с поверочной линейкой
Установка линейки
Установите поверочную линейку вдоль оси проверяемого перемещения (X или Y)
Крепление индикатора
Закрепите индикатор на шпиндельной бабке (для осей X, Y) или на столе (для оси Z)
Контакт
Подведите щуп к рабочей поверхности линейки
Измерение
Перемещайте ось по всей длине хода, фиксируя показания каждые 50–100 мм
Анализ
Постройте график отклонений
На что обращать внимание
- Плавное отклонение (дуга) — износ или деформация направляющих
- Периодические отклонения — проблемы с ШВП или приводом
- Резкие скачки — локальные дефекты направляющих
Допустимые отклонения
| Длина перемещения | Допуск (станки среднего класса) |
|---|---|
| До 500 мм | 0,015 мм |
| 500–800 мм | 0,020 мм |
| 800–1200 мм | 0,025 мм |
Нужна помощь с проверкой станка?
При покупке станка у нас пусконаладка включает полную проверку геометрии. Вы получаете протокол с фактическими параметрами.
Проверка люфтов и жёсткости
Люфты в передачах приводят к погрешности позиционирования и «дроблению» при фрезеровании.
Проверка люфта в ШВП (для ЧПУ)
Установка индикатора
Установите индикатор на неподвижную часть станка, щуп упирается в стол по направлению оси
Перемещение вперёд
В режиме ручного перемещения сместите ось на 10 мм в одном направлении
Перемещение назад
Дайте команду на перемещение на 1 мм в обратном направлении
Фиксация
Зафиксируйте фактическое перемещение по индикатору
Расчёт люфта
Разница между заданным и фактическим перемещением — это люфт (мёртвый ход)
Проверка жёсткости шпиндельного узла
Установка оправки
Установите в шпиндель короткую оправку или фрезу
Крепление индикатора
Закрепите индикатор на столе, щуп — в торец инструмента
Приложение усилия
С помощью динамометра приложите боковое усилие к инструменту (50–100 Н)
Фиксация смещения
Зафиксируйте смещение по индикатору
Смещение более 0,03–0,05 мм при усилии 100 Н — повод для проверки подшипников шпинделя.
Тестовая обработка контрольной детали
Самый информативный метод проверки — обработка тестовой детали. Интегрально показывает все погрешности станка.

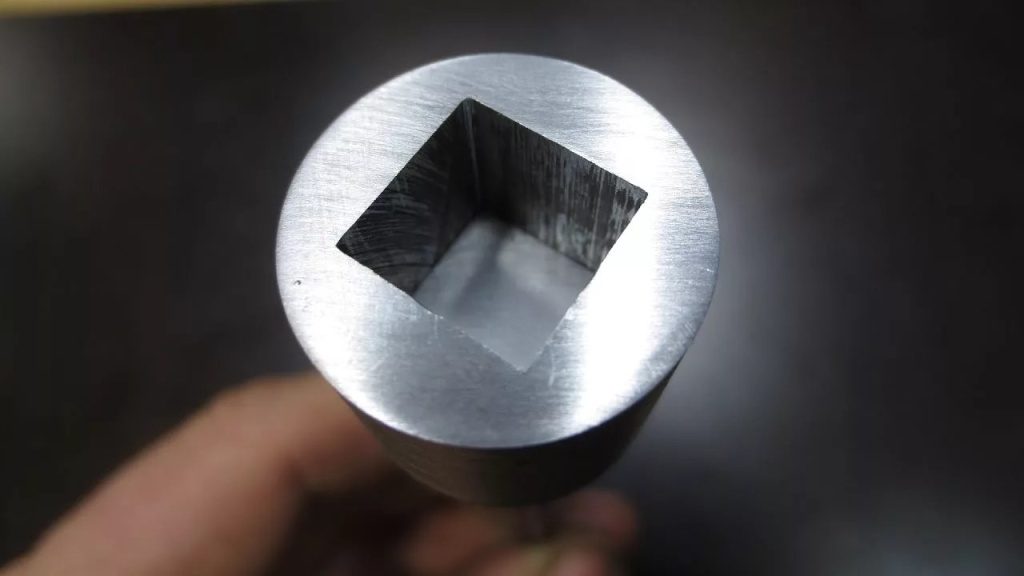

Стандартная тестовая деталь
- Квадрат 100 × 100 мм, толщина 30 мм
- Центральное отверстие ⌀50 мм
- Карман 40 × 40 мм, глубина 15 мм
- 4 отверстия ⌀10 мм по углам с координатами
Что контролировать
| Элемент | Что проверяем | Метод контроля |
|---|---|---|
| Наружный квадрат | Перпендикулярность сторон | Угольник, штангенциркуль |
| Круглое отверстие | Округлость, диаметр | Нутромер, индикаторный |
| Карман | Перпендикулярность стенок к дну | Индикатор, щуп |
| Координаты отверстий | Точность позиционирования | КИМ или расчёт по замерам |
| Качество поверхности | Шероховатость | Визуально, профилометр |
Режимы обработки
Используйте стандартные средние режимы — тестовая деталь должна показать типичное качество, а не результат на «выглаженных» параметрах.
- Материал: сталь 45 или алюминий Д16
- Инструмент: твердосплавная фреза ⌀10–12 мм
- Режимы: рекомендованные производителем инструмента
Чек-лист приёмки станка
Используйте этот чек-лист при приёмке станка от поставщика.
Визуальный осмотр
- ☐ Отсутствие повреждений при транспортировке
- ☐ Комплектность согласно спецификации
- ☐ Наличие документации и паспорта
- ☐ Состояние защитных покрытий и кожухов
- ☐ Чистота внутренних полостей
Проверка геометрии
- ☐ Перпендикулярность шпинделя к столу (X-Z, Y-Z)
- ☐ Радиальное биение шпинделя (50 мм, 300 мм)
- ☐ Торцевое биение шпинделя
- ☐ Прямолинейность перемещений X, Y, Z
- ☐ Перпендикулярность осей X-Y
Проверка механики
- ☐ Люфт в приводах X, Y, Z
- ☐ Плавность перемещений без рывков
- ☐ Работа системы смазки
- ☐ Отсутствие посторонних шумов
Проверка функционала
- ☐ Работа системы ЧПУ, все функции
- ☐ Смена инструмента (ручная/автоматическая)
- ☐ Работа СОЖ
- ☐ Работа освещения, аварийных кнопок
- ☐ Тестовая программа от производителя
Тестовая деталь
- ☐ Обработка контрольной детали
- ☐ Замер геометрии детали
- ☐ Сравнение с допусками станка
Скачайте полный чек-лист в формате PDF — отправим на почту по запросу. Удобно распечатать и использовать при приёмке.
FAQ — часто задаваемые вопросы
Частично — да. Визуальный осмотр, проверка плавности перемещений, отсутствия люфтов «на ощупь», тестовая обработка с замером штангенциркулем.
Но для объективной оценки геометрии нужен минимум индикатор и поверочный инструмент. Стоимость базового набора — 15–20 тысяч рублей, это разумная инвестиция.
Станок должен соответствовать паспортным данным.
Типовые нормы для станков среднего класса:
- Биение шпинделя — до 0,005–0,008 мм
- Точность позиционирования — ±0,005–0,010 мм
- Перпендикулярность — 0,02 мм на 300 мм
Если фактические параметры хуже паспортных — основание для регулировки или претензии.
Рекомендуемая периодичность:
- Полная проверка — раз в 6–12 месяцев
- Контроль биения шпинделя — раз в 3 месяца или при появлении проблем с качеством обработки
При интенсивной эксплуатации (2–3 смены) — чаще.
- Зафиксируйте отклонения в акте приёмки с указанием конкретных значений
- Потребуйте регулировку от поставщика
- Если регулировка не помогает — замена узла или станка
Не подписывайте акт приёмки до устранения отклонений — после подписания претензии принимаются сложнее.
Заключение
Проверка точности станка — не формальность, а защита вашей инвестиции. Базовый набор инструментов и 2–3 часа работы позволяют убедиться, что станок соответствует заявленным характеристикам, или зафиксировать отклонения до подписания акта приёмки.
