Краткий ответ: для серийной маркировки металлоизделий оптимальна лазерная гравировка (скорость, повторяемость, минимум расходников). Для глубокой гравировки и шильдиков — механическая на станках ЧПУ. Для маркировки крупногабаритных деталей — ударно-точечные маркираторы. Электрохимический метод — для твёрдых сплавов без термического воздействия.
Гравировка в промышленности — это не декор, а обязательный этап производства: маркировка серийных номеров, нанесение логотипов, создание шильдиков, обеспечение прослеживаемости продукции по ГОСТ и отраслевым стандартам. Выбор метода определяет производительность линии, себестоимость единицы продукции и качество маркировки.
Методы промышленной гравировки на металле

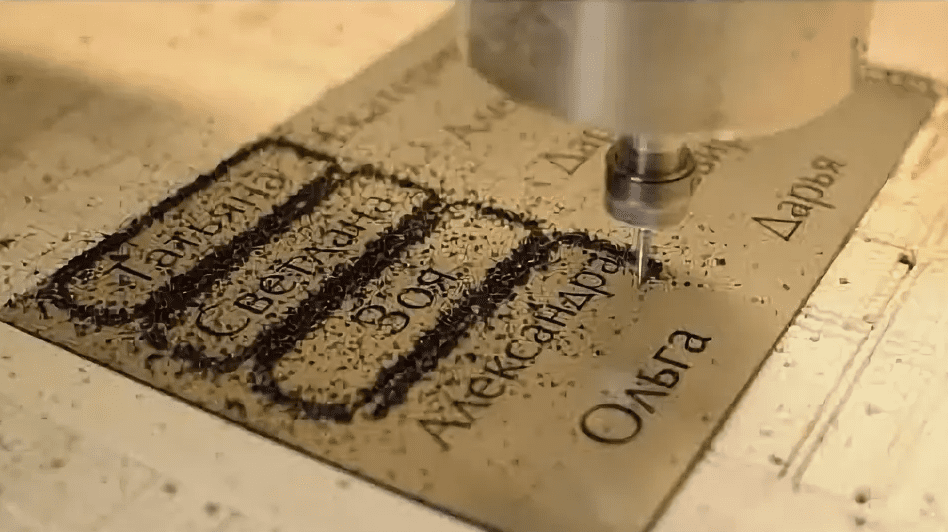

Механическая гравировка
Суть метода: режущий инструмент (фреза, резец, игла) физически удаляет металл с поверхности, формируя углубление заданной формы и глубины.
Разновидности механической гравировки
| Тип | Принцип работы | Применение |
|---|---|---|
| Фрезерная (ЧПУ) | Вращающаяся фреза снимает металл по траектории | Шильдики, таблички, глубокая маркировка |
| Ударно-точечная | Твердосплавная игла наносит точки | Серийные номера, DataMatrix, VIN |
| Царапающая | Алмазная игла процарапывает линию | Тонкая маркировка, шкалы, риски |
Технические параметры фрезерной гравировки
✓ Преимущества
- Глубокий рельеф — маркировка сохраняется при износе
- Тактильная читаемость — считывание на ощупь
- Работа с мягкими металлами — алюминий, латунь
- Заполнение краской — контрастная эмаль в углублениях
✗ Ограничения
- Износ инструмента — регулярная замена фрез и игл
- Скорость ниже лазера — в 3–10 раз на сопоставимых задачах
- Стружка — необходима система удаления отходов
- Твёрдость ограничена — закалённые стали сложно обрабатывать

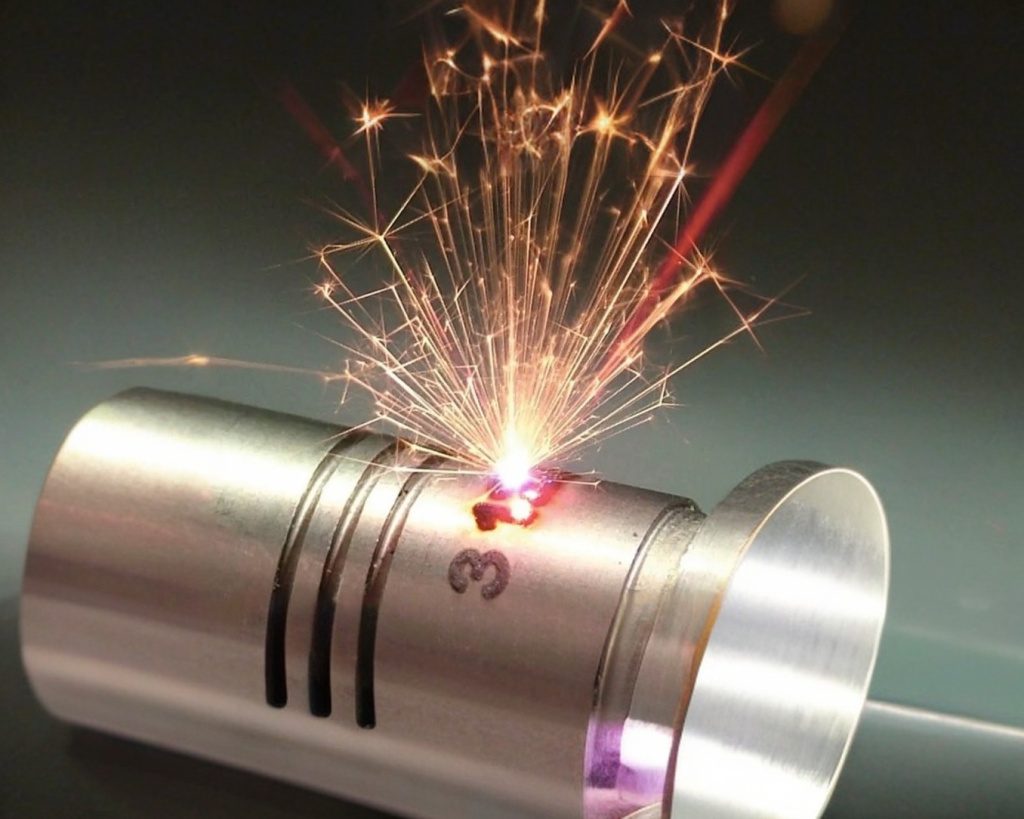

Лазерная гравировка
Суть метода: сфокусированный лазерный луч нагревает поверхность металла, вызывая испарение, окисление или изменение структуры. В зависимости от параметров получается гравировка (углубление) или маркировка (изменение цвета без рельефа).
Типы лазеров для работы с металлом
| Тип лазера | Длина волны | Металлы | Особенности |
|---|---|---|---|
| Волоконный (Fiber) | 1064 нм | Все металлы, включая Al и Cu | Основной тип для металлообработки |
| CO₂ | 10600 нм | Только с покрытием | Для металлов не применяется напрямую |
| MOPA | 1064 нм (настр.) | Все металлы | Цветная маркировка на нержавейке |
| УФ | 355 нм | Все металлы | Минимальная зона термовоздействия |
Технические параметры волоконных лазеров
Режимы работы лазера по металлу
Отжиг (annealing)
Изменение цвета без рельефа. Нержавейка, титан — чёрная, цветная маркировка.
Гравировка
Удаление металла, углубление. Шильдики, износостойкая маркировка.
Полировка
Сглаживание микрорельефа. Финишная обработка поверхности.
Текстурирование
Создание микрорельефа. Противоскользящие поверхности, декор.
Преимущества лазерной гравировки
- Скорость — маркировка детали за 1–5 секунд
- Бесконтактность — нет износа инструмента
- Повторяемость — идентичный результат на миллионах деталей
- Минимум расходников — только электроэнергия
- Автоматизация — интеграция с конвейерами и роботами
- DataMatrix, QR-коды — высокая читаемость сканерами
- Глубина ограничена — для рельефа >0,5 мм много проходов
- Термическое воздействие — изменение свойств металла
- Отражающие металлы — медь, латунь требуют повышенной мощности
- Начальные инвестиции — стоимость выше механического гравера
При выборе волоконного лазера обращайте внимание на:
- Тип источника — Raycus, JPT, IPG
- Параметры гальвосканера — скорость, рабочее поле
- Наличие функции MOPA — расширенные возможности маркировки
Электрохимическая гравировка (ЭХГ)
Суть метода: через трафарет и электролит пропускается электрический ток. Металл в открытых зонах трафарета растворяется, образуя углубление или изменение цвета.
Технические особенности
✓ Преимущества ЭХГ
- Работа с твёрдыми сплавами — закалённая сталь, карбиды
- Без термического воздействия — нет нагрева
- Чёткий контраст — чёрная маркировка на светлом металле
- Низкая стоимость — дешевле лазера в 5–10 раз
- Портативность — ручные маркираторы
✗ Ограничения
- Трафареты — для каждого изображения свой
- Плоские поверхности — сложно с криволинейными
- Ручной труд — автоматизация ограничена
- Расходники — трафареты изнашиваются, электролит требует утилизации
При расчёте себестоимости ЭХГ учитывайте стоимость изготовления трафаретов (фотохимическим способом) и расход электролита. При больших тиражах с одинаковой маркировкой — метод экономически оправдан.
Химическое травление
Суть метода: металл, не защищённый маской, растворяется в агрессивном химическом растворе (кислота, хлорное железо).
Применение в производстве
- Изготовление печатных плат
- Художественные панно и таблички
- Шкалы приборов (устаревшая технология)
- Декоративные элементы
- Низкая скорость — время травления от 10 минут до нескольких часов
- Экологические требования — утилизация отработанных растворов
- Сложность автоматизации — преимущественно ручной процесс
- Вытеснение лазером — в большинстве задач уступает лазерной гравировке
Сравнительная таблица методов гравировки
| Параметр | Механическая (ЧПУ) | Ударно-точечная | Лазерная (Fiber) | Электрохимическая |
|---|---|---|---|---|
| Скорость маркировки | Низкая | Средняя | Высокая | Средняя |
| Глубина гравировки | До 5 мм | 0,1–0,3 мм | До 1 мм | До 0,3 мм |
| Твёрдые сплавы (60+ HRC) | Нет | Да | Да | Да |
| Криволинейные поверхности | Ограниченно | Да | Ограниченно | Нет |
| DataMatrix / QR-коды | Да | Да | Да | Ограниченно |
| Расходные материалы | Фрезы, иглы | Иглы | Минимум | Трафареты, электролит |
| Автоматизация | Полная | Полная | Полная | Ограниченная |
| Портативность | Нет | Да | Ограниченно | Да |
| Термическое воздействие | Нет | Нет | Да | Нет |
| Начальные инвестиции | Средние | Низкие–средние | Высокие | Низкие |
Нужна помощь с выбором оборудования для гравировки?
Подберём метод и оборудование под ваши задачи: материалы, объёмы, требования к маркировке.
Оборудование для промышленной гравировки
Лазерные маркираторы и граверы
Классификация по конструкции
| Тип | Описание | Применение |
|---|---|---|
| Настольный маркиратор | Компактный, поле 100×100–300×300 мм | Мелкосерийное производство, шильдики |
| Портальный гравер | Большое рабочее поле, XY-привод | Крупногабаритные детали, листовой металл |
| Интегрируемый модуль | Только лазерная головка + контроллер | Встраивание в производственную линию |
| Портативный маркиратор | Ручной, для работы на месте | Маркировка крупных конструкций |
На что обращать внимание при выборе
Источник излучения
- Мощность (20–50 Вт для маркировки)
- Производитель (IPG, Raycus, JPT)
- Тип (импульсный, MOPA, CW)
- Ресурс работы
Гальвосканер
- Скорость (до 7000–15000 мм/с)
- Размер рабочего поля
- Апертура зеркал
Программное обеспечение
- Поддержка форматов (DXF, PLT, AI)
- Генерация штрих-кодов и DataMatrix
- Функция сериализации
- Интеграция с ERP/MES
Гравировально-фрезерные станки с ЧПУ
| Тип | Характеристики | Применение |
|---|---|---|
| Настольный гравер | Поле до 300×400 мм, шпиндель 0,8–1,5 кВт | Шильдики, таблички, мелкие детали |
| Фрезерный станок с ЧПУ | Поле от 600×900 мм, шпиндель 2,2–5,5 кВт | Крупные таблички, пресс-формы |
| Специализированный гравер | Высокоскоростной шпиндель 40 000–60 000 об/мин | Микрогравировка, ювелирные изделия |
Ударно-точечные маркираторы
Ударно-точечные маркираторы отличаются простотой настройки. Основные параметры — сила удара, скорость и шаг между точками. Большинство моделей имеют встроенную библиотеку шрифтов и поддержку DataMatrix.
Подготовка поверхности металла к гравировке
Качество гравировки напрямую зависит от состояния поверхности. Загрязнения, окислы, масляные плёнки снижают читаемость маркировки и могут повредить оборудование.
Этапы подготовки
| Этап | Метод | Примечание |
|---|---|---|
| Обезжиривание | Растворители, щелочные составы, ультразвук | Обязательно для всех методов |
| Удаление окислов | Механическая зачистка, травление, пескоструй | Для лазерной маркировки — критично |
| Сушка | Обдув сжатым воздухом, камерная сушка | Влага вызывает дефекты |
| Позиционирование | Кондуктор, вакуумный стол, магниты | Обеспечивает повторяемость |
Требования к поверхности по методам
| Метод | Шероховатость | Чистота |
|---|---|---|
| Лазерная гравировка | Ra 1,6–6,3 мкм | Без масла, окислов |
| Механическая гравировка | Ra 3,2–12,5 мкм | Без крупных загрязнений |
| Ударно-точечная | Без ограничений | Допускается лёгкая окалина |
| Электрохимическая | Ra 0,8–3,2 мкм | Идеально чистая, обезжиренная |
Выбор метода гравировки для производственных задач
По типу продукции
| Продукция | Рекомендуемый метод | Обоснование |
|---|---|---|
| Серийные детали (прослеживаемость) | Лазерная маркировка | Скорость, автоматизация, DataMatrix |
| Шильдики, таблички | Механическая (ЧПУ) + лазер | Глубокий рельеф + заливка краской |
| Крупные металлоконструкции | Ударно-точечная (портативная) | Мобильность, работа на месте |
| Режущий инструмент (твёрдый сплав) | Лазерная или ЭХГ | Работа с высокой твёрдостью |
| Медицинские инструменты | Лазерная (отжиг) | Без повреждения поверхности, стерилизуемость |
| Ювелирные изделия | Лазерная (малая мощность) | Микроразмеры, точность |
По объёму производства
Единичное / мелкосерийное
Настольный лазерный маркиратор или электрохимический
Среднесерийное
Лазерный маркиратор с системой загрузки или ударно-точечный
Крупносерийное / массовое
Интегрированный лазер в производственную линию
Критерии выбора для участников закупки
Для директора и собственника
- Какой объём маркировки в смену/месяц?
- Есть ли требования заказчиков к прослеживаемости?
- Планируется ли расширение номенклатуры?
На что смотреть:
- Производительность — деталей в час, окупаемость при текущей загрузке
- Масштабируемость — возможность интеграции в автоматизированную линию
- Сервисная поддержка — наличие ЗИП и сервисных инженеров в регионе
- Ресурс оборудования — срок службы источника, гарантия
Для снабженца
- Какие расходные материалы и с какой периодичностью требуются?
- Есть ли товар на складе поставщика?
- Как организована техподдержка?
На что смотреть:
- Расходные материалы — доступность, сроки поставки, унификация
- Комплектация — что входит в базовую поставку, что докупается
- Документация — сертификаты, инструкции, протоколы испытаний
Для главного инженера и технолога
- Какие материалы и толщины требуется маркировать?
- Какие требования к глубине, контрастности, читаемости?
- Какая интеграция с существующим оборудованием?
На что смотреть:
- Технические параметры — мощность, скорость, рабочее поле, точность
- Совместимость — протоколы связи, форматы файлов
- Функционал ПО — сериализация, генерация кодов, макросы
Для оператора
- Насколько понятен интерфейс управления?
- Как часто требуется замена расходников?
- Какие меры безопасности предусмотрены?
На что смотреть:
- Эргономика — удобство загрузки/выгрузки деталей
- Интерфейс — русификация, визуальные подсказки
- Безопасность — защитный кожух, блокировки, вытяжка
Типичные ошибки при выборе и эксплуатации
Ошибки при выборе оборудования
| Ошибка | Последствия | Как избежать |
|---|---|---|
| Выбор по минимальной цене | Низкий ресурс, отсутствие сервиса | Оценивать совокупную стоимость владения (TCO) |
| Избыточная мощность лазера | Переплата, невостребованные возможности | Определить реальные задачи, взять запас 20–30% |
| Недостаточное рабочее поле | Невозможность обработки части деталей | Замерить максимальные габариты продукции |
| Игнорирование вытяжки | Загрязнение оптики, риск для здоровья | Включать в бюджет систему дымоудаления |
| Отсутствие тестирования | Несоответствие ожиданий | Запросить образцы маркировки на своём материале |
Ошибки при эксплуатации
Пренебрежение чисткой оптики
Последствия: падение мощности, неравномерная маркировка
Решение: еженедельная проверка и чистка
Неправильный фокус
Последствия: нечёткое изображение, неравномерная глубина
Решение: использовать фокусирующую линейку или автофокус
Завышенная скорость
Последствия: прерывистые линии, слабый контраст
Решение: подбирать параметры на тестовых образцах
Работа без вытяжки
Последствия: осаждение продуктов горения на оптике
Решение: всегда включать вытяжку при работе
FAQ — частые вопросы по гравировке на металле
Волоконный лазер мощностью 20–50 Вт. Для чёрной маркировки (отжиг) достаточно 20 Вт. Для глубокой гравировки — 50 Вт и выше. MOPA-лазеры позволяют получить цветную маркировку (золото, синий, чёрный) за счёт управления длительностью импульса.
Да, но с особенностями. Алюминий отражает до 95% излучения на длине волны 1064 нм. Требуется повышенная мощность (от 30 Вт) или MOPA-лазер для получения контрастной чёрной маркировки. Анодированный алюминий маркируется проще — лазер удаляет анодный слой.
- От 0,1 мм — для маркировки при умеренной эксплуатации
- От 0,3 мм — для деталей, подвергающихся абразивному износу
- От 0,5 мм — для заливки краской с последующей шлифовкой
Гравировка — удаление металла с образованием рельефа (углубления).
Маркировка — изменение цвета или структуры поверхности без значительного удаления материала.
Лазерный отжиг на нержавейке — это маркировка. Фрезерование шильдика — гравировка.
Контраст, размер ячейки, качество нанесения. Минимальный размер модуля (ячейки) — 0,3 мм для ручных сканеров. Для автоматических систем машинного зрения — от 0,2 мм. Контраст проверяется верификатором по стандартам ISO/IEC 15415.
50 000–100 000 часов наработки источника излучения у большинства производителей. При 8-часовой работе 5 дней в неделю — это более 20 лет. Реальный срок службы ограничивается скорее моральным устареванием оборудования.
Обязательна. При воздействии лазера на металл образуются оксиды, микрочастицы, в некоторых случаях — токсичные соединения. Вытяжка с фильтрацией защищает оптику от загрязнения и обеспечивает безопасность оператора.
Выводы
Лазерная гравировка
Основной метод для серийного производства. Высокая скорость, минимум расходников, полная автоматизация, поддержка всех типов кодов прослеживаемости.
Механическая гравировка
Для глубокого рельефа, шильдиков с заливкой краской. Незаменима при требованиях к тактильной читаемости или износостойкости.
Ударно-точечная
Для крупногабаритных конструкций, работы на месте, маркировки сварных швов и VIN-номеров. Портативные модели обеспечивают мобильность.
Электрохимическая
Для особо твёрдых сплавов, когда недопустим нагрев поверхности. Оправдана при больших тиражах с одинаковой маркировкой.
При выборе оборудования отталкивайтесь от конкретных задач: материал, объём производства, требования к качеству маркировки, возможности интеграции. Запрашивайте тестовую маркировку на образцах своей продукции перед принятием решения.
Подберём оборудование для гравировки под ваши задачи
Проанализируем материалы, объёмы, требования к маркировке и предложим оптимальное решение с расчётом окупаемости.
Пришлите образцы ваших деталей или их описание — мы проведём бесплатную тестовую маркировку разными методами и подготовим сравнительный отчёт с рекомендациями по выбору оборудования.
