Это не фигура речи: по оценкам отраслевых экспертов, лишь около 10–15% электроэнергии, потреблённой компрессором, превращается в полезную работу сжатого воздуха. Остальное уходит в тепло. Именно поэтому сжатый воздух считается одним из самых дорогих энергоносителей на предприятии.
На многих металлообрабатывающих производствах компрессорная станция потребляет значительную долю общего расхода электроэнергии. При этом заметная часть произведённого воздуха теряется впустую — через утечки сжатого воздуха, избыточное давление, неправильную обвязку и нецелевое использование.
В этой статье — конкретные точки потерь с расчётами в рублях и способы их устранения. Организационные меры без вложений нередко позволяют сократить затраты на 15–25%. С умеренными инвестициями — на 30–50% и более. Конкретный результат зависит от исходного состояния пневмосистемы и режима работы.
Все затраты разбиты на три блока:
Энергопотребление компрессора
Как правило, основная статья расходов (по различным оценкам, 70–80% от совокупной стоимости владения)
Утечки
Невидимый убийца бюджета
Обвязка и эксплуатация
Системные потери, о которых забывают
Сколько на самом деле стоит сжатый воздух: считаем вместе
Большинство производств не считают стоимость кубометра сжатого воздуха. И это корень проблемы: невозможно оптимизировать то, что не измеряешь.

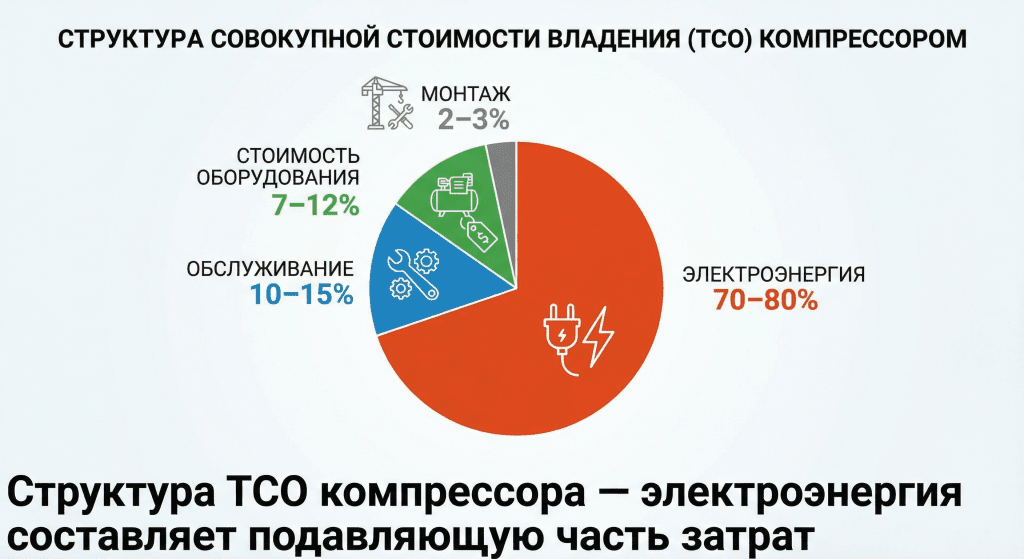

Структура стоимости владения компрессором (TCO)
Расчёт совокупной стоимости владения компрессором (TCO) за весь срок эксплуатации показывает неочевидную картину. Ориентировочная структура для типичного винтового компрессора при многолетней интенсивной эксплуатации:
| Статья затрат | Ориентировочная доля в TCO |
|---|---|
| Электроэнергия | 70–80% |
| Техническое обслуживание и расходники | 10–15% |
| Стоимость самого компрессора | 7–12% |
| Монтаж и пусконаладка | 2–3% |
Фактическая структура зависит от мощности компрессора, количества часов работы в год и тарифа на электроэнергию.
Например, компрессор мощностью 18 кВт стоимостью около 500 000 руб. при наработке 4 000 ч/год и тарифе 8 руб./кВт·ч за 7 лет потребит электроэнергии примерно на 4 млн руб. Экономия 10% на энергопотреблении — около 400 000 руб. за тот же срок, что сопоставимо со стоимостью самого компрессора. Именно в энергопотреблении сосредоточен главный резерв экономии на пневмосистеме.
Формула расчёта стоимости одного кубометра
Упрощённая формула для оценки стоимости только по электроэнергии при полной нагрузке:
Расчёт даёт ориентировочную стоимость 1 м³ свободного воздуха (FAD — Free Air Delivery), приведённого к стандартным условиям на входе компрессора (по ISO 1217). Формула учитывает только затраты на электроэнергию при номинальной нагрузке. При переменной нагрузке используйте средние значения мощности и расхода по данным контроллера. Для полной стоимости добавьте расходы на обслуживание и амортизацию (ещё ~20–30% сверху).
Пример расчёта:
- Компрессор: 22 кВт, производительность 3,5 м³/мин (FAD по паспорту), работа 4 000 ч/год
- Тариф: 8 руб./кВт·ч
- Годовое энергопотребление: 22 × 4 000 = 88 000 кВт·ч = 704 000 руб./год
- Годовое производство воздуха: 3,5 × 60 × 4 000 = 840 000 м³
- Стоимость 1 м³ ≈ 0,84 руб. (только электроэнергия)
Кажется немного. Но теперь умножьте эту цифру на потери — и картина изменится радикально.
Энергоэффективность компрессора — главный резерв экономии
Здесь сосредоточена основная часть затрат и наибольший потенциал экономии на пневмосистеме цеха.

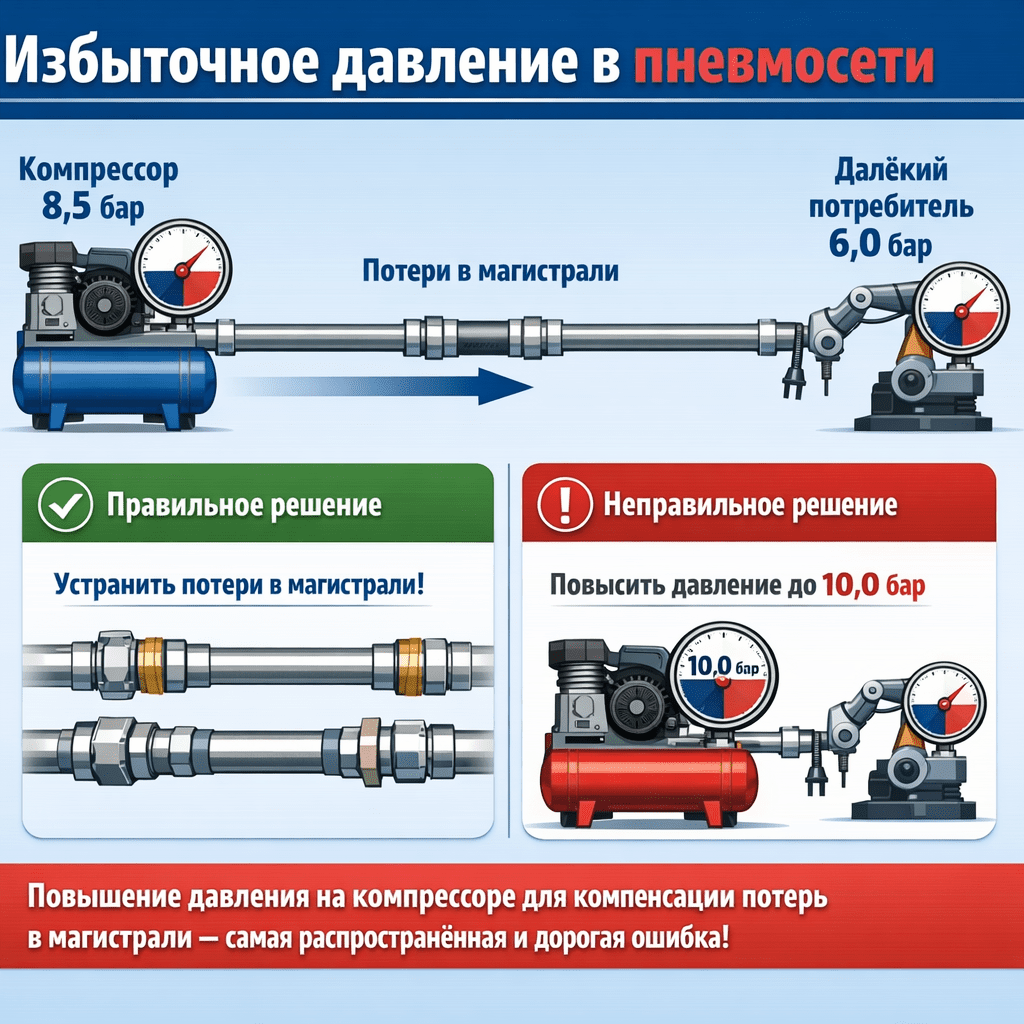

Избыточное давление — самая дорогая ошибка, которую проще всего исправить
Каждый лишний 1 бар давления увеличивает энергопотребление компрессора примерно на 6–8%. Точное значение зависит от типа компрессора и рабочего диапазона давлений.
Типичная ситуация: один станок требует 6,5 бар, компрессор настроен на 8,5 бар, потому что «на дальнем конце цеха давление падает». Итог — весь цех получает избыточное давление, компрессор потребляет ощутимо больше энергии, чем необходимо, только чтобы компенсировать потери давления в пневмомагистрали.
Правильное решение: не повышать давление на компрессоре, а устранить причину падения — ошибки в проектировании и монтаже магистрали (подробнее — ниже). Если один потребитель требует повышенного давления — установить локальный бустер (дожимной компрессор) только для него.
Компрессор 37 кВт, работа 6 000 ч/год, тариф 8 руб./кВт·ч. Годовые затраты на электроэнергию: 1 776 000 руб. Снижение давления на 1,5 бар может дать экономию порядка 9–12% (исходя из правила ~6–8% на 1 бар) → ~160 000–210 000 руб./год. Стоимость решения — перенастройка контроллера (бесплатно) или установка бустера для отдельного потребителя.
Компрессор без частотного привода при переменной нагрузке
Большинство производств имеют неравномерное потребление: пиковые часы, обеденный перерыв, пересменок, ночная смена, выходные. Компрессор с фиксированной скоростью работает в режиме «нагрузка / холостой ход». На холостом ходу (в режиме разгрузки) винтовой компрессор продолжает потреблять ориентировочно 25–30% от номинальной мощности (зависит от модели и системы разгрузки), не производя при этом полезного воздуха.
Компрессор с VSD (Variable Speed Drive — частотный привод) плавно регулирует обороты электродвигателя под текущее потребление. Не нужен воздух — обороты падают, потребление снижается.
Фактическая экономия VSD зависит от конструкции компрессора, диапазона регулирования оборотов и профиля нагрузки. Снижение потребления при уменьшении расхода не всегда строго пропорционально. Для точного расчёта нужен лог нагрузки конкретного компрессора.
✓ Когда VSD-компрессор окупается
- Потребление в течение дня/недели колеблется более чем на 30–40%
- Компрессор часто работает на холостом ходу (проверьте по контроллеру: % времени нагрузки vs. холостого хода)
- Типичная экономия при выраженной переменной нагрузке: 20–35% электроэнергии (зависит от профиля потребления)
- Срок окупаемости VSD-компрессора: как правило, 1,5–3 года при существенной переменной нагрузке
✕ Когда VSD НЕ нужен
- Стабильная нагрузка 90–100% круглосуточно — обычный компрессор может оказаться эффективнее
- Малые мощности (до 5–7 кВт) — экономия может не покрыть разницу в стоимости
Завод с двухсменным режимом. Компрессор 55 кВт, фиксированная скорость. По логам контроллера: 45% времени — нагрузка, 35% — холостой ход, 20% — стоп. Замена на VSD-модель: энергопотребление снизилось на 28% → экономия около 470 000 руб./год (при тарифе 8 руб./кВт·ч). Разница в цене компрессоров: 800 000 руб. Окупаемость: 1 год 8 месяцев. Конкретный результат на вашем производстве зависит от профиля нагрузки — запросите расчёт у поставщика.
Неоптимальная каскадная работа нескольких компрессоров
На крупных производствах параллельно работают 2–4 компрессора. Без центрального контроллера они «толкаются»: одновременно выходят в нагрузку и на холостой ход, давление скачет, оба работают неэффективно.
Каскадное управление компрессорами через мастер-контроллер оптимизирует работу группы: один компрессор — базовая нагрузка на постоянных оборотах, второй (VSD) — на подхвате для покрытия переменной части, третий — резерв.
Рекуперация тепла — деньги из воздуха
Значительная часть электроэнергии, потреблённой компрессором, преобразуется в тепло (по различным оценкам, до 70–90% в зависимости от типа компрессора). Это тепло обычно выбрасывается в атмосферу через систему охлаждения. Рекуперация тепла компрессора позволяет утилизировать его с пользой:
Нагрев воды
Для бытовых и хозяйственных нужд
Отопление помещений
Цех, склад, бытовые помещения зимой
Приточная вентиляция
Подогрев приточного воздуха
Технологическая вода
Нагрев воды для технологических процессов
Компрессор 55 кВт, работа 6 000 ч/год. Тепловая мощность, доступная для рекуперации, зависит от конструкции системы охлаждения, но может составлять 40–45 кВт. Это позволяет, например, обогревать производственное помещение площадью в несколько сотен квадратных метров (точная площадь зависит от теплопотерь здания и климата) или нагревать 2 000–3 000 литров воды в сутки. Экономия на отоплении/ГВС: ориентировочно 150 000–400 000 руб./год в зависимости от текущего источника тепла и региона.
Оборудование: теплообменник на контуре масла или системе охлаждения. Стоимость — от 100 000 до 300 000 руб. Особенно эффективно для компрессоров от 30 кВт, работающих круглогодично.
Утечки — невидимый пожиратель бюджета
Тема, о которой все знают, но которую мало кто переводит в рубли.

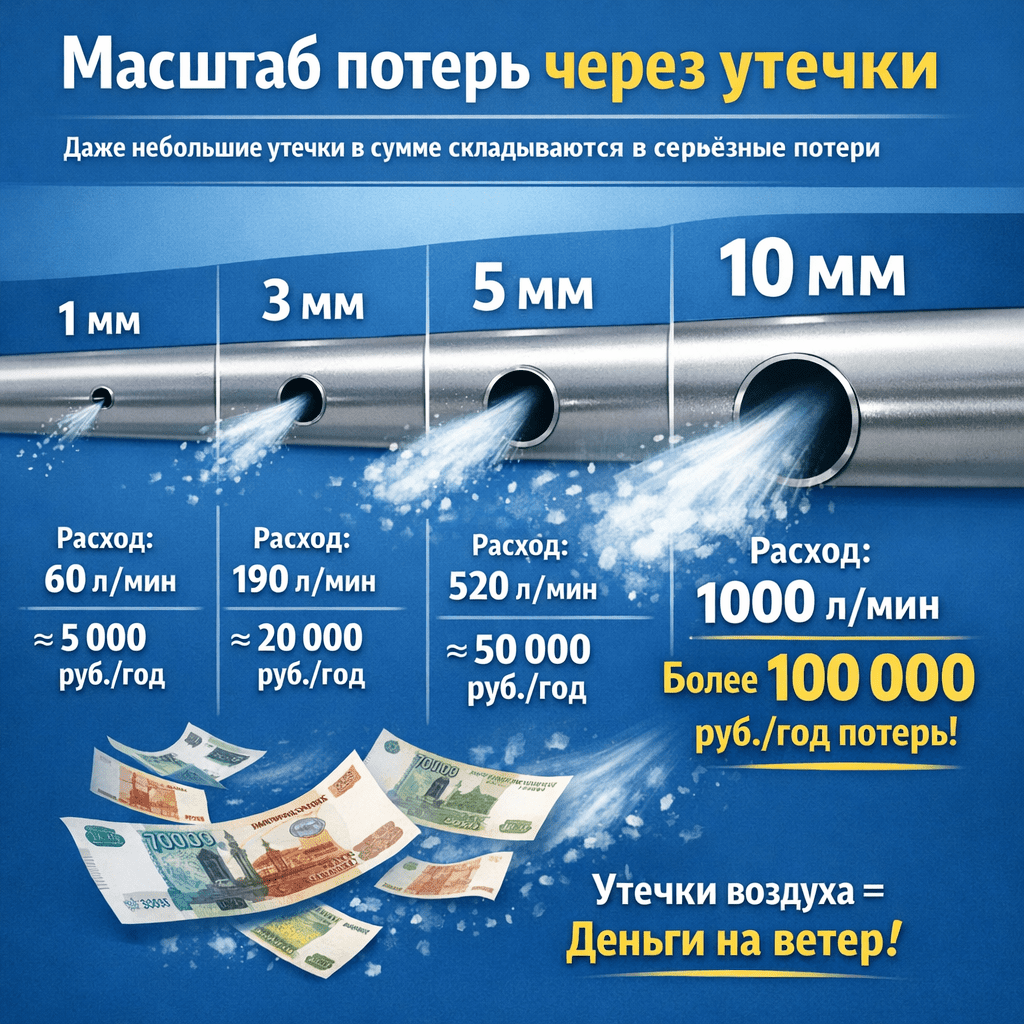

Масштаб проблемы в цифрах
По данным отраслевых исследований, среднестатистическое промышленное предприятие теряет через утечки сжатого воздуха 20–30% произведённого объёма. На предприятиях без программы контроля утечек потери могут быть значительно выше.
Чтобы представить масштаб потерь, ниже приведена ориентировочная таблица расхода воздуха через отверстия разного диаметра:
| Диаметр отверстия | Ориентировочный расход воздуха при 7 бар (изб.), л/мин | Потери по электроэнергии, руб./год* |
|---|---|---|
| 1 мм | ~5 | ~1 500 |
| 3 мм | ~30 | ~9 000 |
| 5 мм | ~90 | ~27 000 |
| 10 мм | ~350 | ~106 000 |
* При стоимости электроэнергии ~0,84 руб./м³ FAD (компрессор 22 кВт, FAD 3,5 м³/мин, тариф 8 руб./кВт·ч) и 6 000 ч работы в год. Значения расхода приблизительные и рассчитаны для идеального круглого отверстия. Реальный расход через утечку зависит от формы и геометрии повреждения, фактического давления и может существенно отличаться.
Типичный цех металлообработки: 15–30 точек утечек разного калибра. В масштабах предприятия утечки, составляющие 20–30% от потребления, эквивалентны потере 20–30% затрат на электроэнергию компрессора — это могут быть сотни тысяч рублей в год чистых потерь, которые не создают никакой полезной работы.
Где искать утечки в металлообрабатывающем цехе
- Быстросъёмные соединения — самый частый источник. Изношенные уплотнения «подсвистывают» — едва слышно в работающем цехе, но в сумме дают серьёзные потери.
- Резьбовые соединения труб — без герметика или с высохшим уплотнением.
- Старые шланги — трещины, перетёртости, особенно в местах изгибов и у фитингов.
- Дренажные клапаны ресиверов и влагоотделителей — заклинившие в приоткрытом положении.
- Пневмоцилиндры с изношенными уплотнениями — «шипят» в крайних положениях.
- Регуляторы давления и распределители — внутренние утечки через изношенные золотники.
- Фитинги, тройники, переходники — особенно дешёвые, с пластиковыми элементами.
- Запорная арматура — вентили, которые «не закрываются до конца».
Как обнаружить утечки
Мыльный раствор (бесплатно)
Нанести на подозрительные соединения, наблюдать за образованием пузырей. Подходит для очевидных мест, но неэффективен для поиска десятков мелких утечек в большом цехе.
Метод «тишины»
Остановить производство (выходной, ночная смена), включить компрессор, пройти по цеху — слушать шипение. Простой и действенный способ.
Контроль по компрессору
Остановить все потребители, оставить компрессор включённым. Засечь время цикла «нагрузка — холостой ход». Если компрессор включается в нагрузку — всё потребление равно утечкам. Рассчитать объём утечек по частоте и длительности включений.
Ультразвуковой течеискатель
Обнаруживает утечки в работающем цехе, через шум оборудования. Стоимость — от 50 000 руб. и выше. При обнаружении значимых утечек прибор может окупиться достаточно быстро.
Метод по циклам даёт грубую оценку и зависит от типа управления компрессором (load/unload, start/stop), объёма ресивера и настроек давления. Для более точной оценки используют измерение расхода расходомером или тест утечек по падению давления на известном объёме.
Программа управления утечками
Разовый обход и ремонт — лучше, чем ничего. Но через 6 месяцев утечки вернутся: новые соединения, износ уплотнений, вибрация. Нужен системный подход:
- Регулярный обход — раз в квартал, с ультразвуковым детектором
- Журнал утечек — где обнаружена, размер, дата устранения
- Плановый бюджет на замену фитингов, быстросъёмов, шлангов — не «когда сломается», а превентивно
- KPI: суммарный объём утечек в % от производительности компрессора
Предприятие с тремя станками ЧПУ, лазером и участком сборки. Компрессор 37 кВт работал круглосуточно, хотя вторая смена — только лазер. Провели аудит пневмосистемы с ультразвуковым детектором: 23 точки утечек, суммарно ~1,2 м³/мин. Устранение заняло 2 дня, стоимость материалов — 15 000 руб. Результат: компрессор стал отключаться на ночь, энергопотребление снизилось на 22%. Годовая экономия: ~310 000 руб. (конкретный результат данного предприятия).
Правильная обвязка и эксплуатация — системные потери
Потери, которые заложены в проект пневмосистемы или накопились за годы эксплуатации.
Потери давления в пневмомагистрали
Потери давления в магистрали вынуждают повышать давление на компрессоре, что увеличивает энергопотребление. Ориентировочно: каждые 0,5 бар потерь = +3–4% к затратам на электроэнергию (исходя из правила ~6–8% на 1 бар, описанного выше).
Причины потерь давления в пневмомагистрали:
Заниженный диаметр труб
Самая распространённая проектная ошибка
Тупиковая магистраль
Слишком длинная магистраль без кольцевания
Избыток поворотов
Повороты на 90°, тройники, запорная арматура
Коррозия труб
Внутренняя коррозия чёрных стальных труб → постепенное уменьшение проходного сечения (особенно при отсутствии осушения)
Забитые фильтры
Перепад давления на каждом фильтре растёт с износом элемента
Замерить давление на выходе компрессора и на самом удалённом потребителе одновременно. Разница больше 0,5 бар при нормальном потреблении — повод для ревизии сети.
Решения: переход на кольцевую схему разводки (выравнивает давление по всей сети), замена чёрных стальных труб на алюминиевые или полимерные, ревизия диаметров, контроль перепада давления на фильтрах и своевременная замена элементов.
Неправильно подобранный осушитель — скрытые потери
Осушитель с избыточной производительностью — лишнее энергопотребление. С недостаточной — не справляется: конденсат в сети → коррозия труб → сужение сечения → рост потерь давления → выход пневмокомпонентов из строя.
Осушитель, подобранный без учёта реальных условий (температура входящего воздуха, температура окружающей среды, высота над уровнем моря) — работает некорректно.
Расходует часть осушённого воздуха на регенерацию адсорбента (ориентировочно 10–18% от производительности компрессора, в зависимости от требуемой точки росы и типа осушителя). Для компрессора 37 кВт это может быть эквивалентно постоянной утечке среднего размера. Решение: осушитель с регенерацией горячим воздухом или внешним нагревом — потери значительно ниже.
Нецелевое использование сжатого воздуха
Проблема, о которой не принято говорить, но которая может составлять заметную долю общего потребления:
- Обдув деталей, рабочих мест, одежды открытым пистолетом — крайне низкий КПД, дорого, небезопасно
- Охлаждение оборудования сжатым воздухом вместо вентилятора
- Пневмоинструмент там, где эффективнее электрический
- Открытые продувочные пистолеты без ограничения расхода
Категорически запрещайте обдув тела и одежды сжатым воздухом — это представляет серьёзную опасность (риск попадания воздуха под кожу, повреждения глаз, разлёта стружки и частиц). При продувке деталей используйте только безопасные продувочные пистолеты с ограничением давления и защитой от разлёта частиц. Обеспечьте применение средств индивидуальной защиты (защитные очки) в соответствии с действующими правилами охраны труда на вашем предприятии.
Решения:
- Провести аудит точек использования — где сжатый воздух действительно необходим (пневмозажимы станков ЧПУ, лазер, автоматика), а где его можно заменить
- Установить продувочные пистолеты с ограничением расхода (экономичные насадки) — они заметно снижают потребление воздуха по сравнению с полностью открытым пистолетом
- Административно запретить «бытовое» использование — с обоснованием стоимости
Даже при скромном расходе 300 л/мин свободного воздуха и 30 минутах обдува в день одно рабочее место потребляет около 9 м³ воздуха. В цехе с несколькими такими точками нецелевой обдув складывается в заметную статью расходов. При суммарных затратах на электроэнергию для компрессора 37 кВт около 1,8 млн руб./год даже 5% нецелевого потребления — это порядка 90 000 руб./год. Экономичные продувочные пистолеты с ограничителем расхода снижают потребление воздуха на обдув в несколько раз.
Холостой ход компрессора без нагрузки
Компрессор не выключается в обед, пересменок, ночную смену (если нет ночного производства), выходные. На холостом ходу (в режиме разгрузки) он продолжает потреблять заметную долю номинальной мощности (для типичного винтового компрессора — ориентировочно 25–30%), не производя полезного воздуха.
Для компрессора 37 кВт: мощность на холостом ходу ≈ 37 × 0,27 ≈ 10 кВт (конкретное значение зависит от модели — проверяйте по логам контроллера или паспорту). При 1 500 часов «лишнего» холостого хода в год (обеды, пересменки, простои) = 15 000 кВт·ч = 120 000 руб./год.
Решения:
- Автоматическое отключение по таймеру или по датчику давления: если нет потребления в течение заданного интервала — компрессор останавливается
- Для группы компрессоров — каскадное управление: при снижении нагрузки лишние компрессоры отключаются, а не держатся на холостом ходу
Сводная карта потерь и потенциала экономии
Сводная таблица для производства с компрессором 37–55 кВт, работа 6 000 ч/год, тариф 8 руб./кВт·ч. Все значения ориентировочные — конкретные цифры зависят от оборудования, состояния сети и режима работы:
| Точка потерь | Типичный масштаб | Потенциал экономии, руб./год | Стоимость устранения |
|---|---|---|---|
| Избыточное давление (+1,5 бар) | +9–12% энергопотребления | 100 000–300 000 | Бесплатно (перенастройка) — 200 000 (бустер) |
| Отсутствие VSD при переменной нагрузке | +20–35% энергопотребления | 200 000–600 000 | Замена компрессора |
| Утечки (20–30% воздуха) | 20–30% от энергозатрат компрессора | 100 000–400 000 | 10 000–50 000 (фитинги, шланги) |
| Потери давления в магистрали | +3–8% энергопотребления | 50 000–200 000 | От 50 000 (ревизия) до 300 000+ (замена) |
| Забитые фильтры | +3–5% энергопотребления | 30 000–100 000 | 5 000–20 000 (замена элементов) |
| Нецелевое использование воздуха | Заметная доля потребления | 50 000–250 000 | Бесплатно (организационные меры) |
| Холостой ход без нагрузки | +5–15% энергопотребления | 50 000–200 000 | 5 000–30 000 (таймер, автоматика) |
| Неоптимальная каскадная работа | +10–20% суммарного потребления | 100 000–400 000 | 100 000–250 000 (мастер-контроллер) |
| Осушитель с пневмопродувкой | 10–18% производительности | 80 000–250 000 | Замена осушителя |
| Нет рекуперации тепла | Упущенная экономия на отоплении | 150 000–400 000 | 100 000–300 000 (теплообменник) |
«Самый дешёвый кубометр сжатого воздуха — тот, который не нужно производить.»

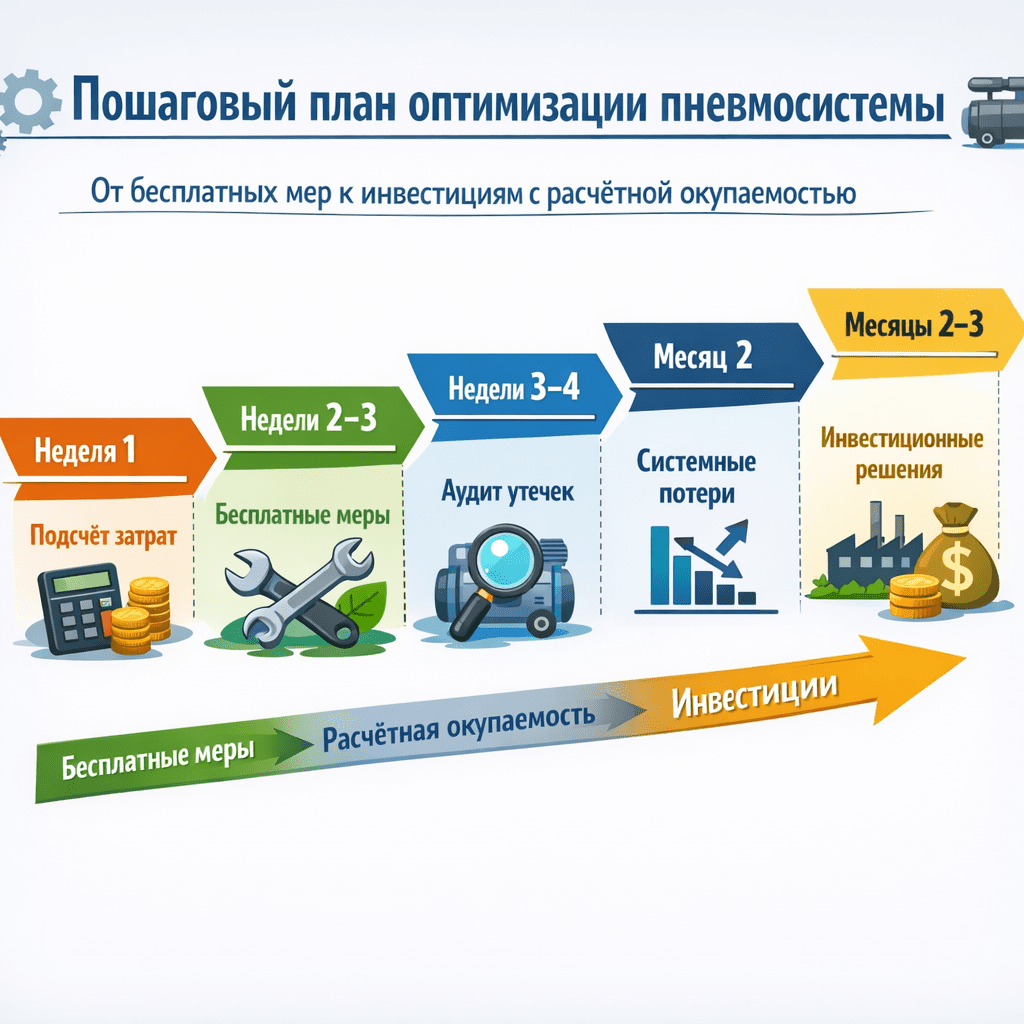

Пошаговый план действий: с чего начать
Шаг первый. Посчитать текущие затраты (неделя первая)
- Снять показания счётчика электроэнергии на вводе компрессора (или рассчитать по мощности и часам работы)
- Перевести в рубли за месяц и год
- Зафиксировать точку отсчёта — без неё невозможно оценить эффект любых мероприятий
Шаг второй. Устранить бесплатные потери (неделя вторая — третья)
- Проверить и снизить давление на компрессоре до реально необходимого минимума (по паспортам потребителей + запас на потери в магистрали)
- Настроить автоотключение компрессора на нерабочее время
- Ограничить или исключить нецелевой обдув
- Проверить состояние фильтров — заменить забитые
Ожидаемый эффект: 5–15% экономии.
Шаг третий. Провести аудит утечек (неделя третья — четвёртая)
- Обход в «тишине» (выходной день) или с ультразвуковым течеискателем
- Составить карту утечек с указанием расположения и ориентировочного расхода
- Устранить: замена фитингов, быстросъёмов, шлангов, уплотнений
Ожидаемый эффект: зависит от исходного состояния сети — на практике устранение утечек нередко даёт 10% и более экономии на электроэнергии компрессора.
Шаг четвёртый. Оценить системные потери (второй месяц)
- Замерить давление в точках потребления — оценить потери в магистрали
- Проверить состояние труб: материал, коррозия, диаметр
- Оценить, сколько компрессор работает на холостом ходу vs. под нагрузкой (данные контроллера)
- Оценить тип осушителя и потери на регенерацию
Шаг пятый. Спланировать инвестиции с расчётом окупаемости (второй — третий месяц)
Для каждого мероприятия — расчёт ROI:
- VSD-компрессор — если оправдан профилем нагрузки
- Замена магистрали — если потери давления выше 0,5 бар
- Рекуперация тепла — если компрессор от 30 кВт и есть потребитель тепла
- Мастер-контроллер — если работают два и более компрессора
- Замена осушителя — если текущий с пневмопродувкой, а потери критичны
Расставьте приоритеты: сначала — то, что окупается быстрее всего.
Чего НЕ стоит делать при оптимизации пневмосистемы
Без предварительного анализа потребителей это приведёт к тому, что критичное оборудование (пневмозажимы станков ЧПУ, лазер, система смены инструмента) перестанет стабильно работать. Сначала — аудит, потом — снижение.
Конденсат в пневмосети за несколько месяцев нанесёт ущерб, значительно превышающий экономию на электричестве: коррозия пневмоцилиндров, забитые клапаны, простои станков.
В ряде операций металлообработки пневмоинструмент незаменим — во взрывоопасных зонах, при работе с СОЖ, при высоких нагрузках в стеснённых условиях. Решение должно быть точечным, а не тотальным.
Один большой без VSD при переменной нагрузке может быть менее эффективен, чем два средних с каскадным управлением. Плюс теряется резервирование: при выходе из строя единственного компрессора встаёт весь цех.
Экономия — это не «зажать», а «посчитать»
Основная доля стоимости сжатого воздуха — электроэнергия. Как правило, на неё приходится подавляющая часть совокупных затрат на компрессорную. Именно здесь сосредоточен главный резерв экономии.
Значительная часть произведённого воздуха на предприятиях без системного контроля теряется через утечки — деньги, которые буквально уходят в воздух.
Заметную экономию можно получить бесплатно: снижение давления до необходимого минимума, устранение утечек, отключение холостого хода, замена забитых фильтров. Для большинства предприятий это первые и наиболее доступные меры.
Дополнительную экономию дают инвестиционные решения с расчётной окупаемостью: компрессор с частотным приводом, замена магистрали, рекуперация тепла, мастер-контроллер. Конкретный процент экономии и срок окупаемости определяются аудитом и расчётом под ваши условия.
Начинать нужно с аудита и цифр, а не с покупки нового оборудования.
Поможем снизить затраты на сжатый воздух
Подберём энергоэффективный компрессор (VSD, оптимальной мощности) с расчётом окупаемости. Подберём осушители и фильтры, которые не создают избыточного перепада давления. Обеспечим поставку расходников для ТО — забитый фильтр обходится дороже нового. Доставка по всей России.
- ✓ Проконсультируем по обвязке: схема подключения, диаметры, материалы труб
- ✓ Гибкие условия: лизинг, кредит, отсрочка платежа, работа со спецсчетами
- ✓ Банковская гарантия — 100% финансовая безопасность
Пришлите описание вашей пневмосистемы — дадим рекомендации по снижению затрат. Бесплатно и без обязательств.
FAQ — часто задаваемые вопросы
Зависит от мощности компрессора, тарифа на электроэнергию и режима работы. Ориентир: при мощности 22 кВт, производительности 3,5 м³/мин (FAD) и тарифе 8 руб./кВт·ч — стоимость 1 м³ свободного воздуха по электроэнергии составляет около 0,84 руб. Для более мощных компрессоров удельная стоимость обычно ниже за счёт лучшей удельной мощности. Важно учитывать: расчёт относится к свободному воздуху на выходе (FAD) при номинальной нагрузке и не включает потери на осушитель, фильтры и утечки. С учётом этих потерь реальная стоимость полезного кубометра, дошедшего до потребителя, заметно выше расчётной.
Простая формула: мощность компрессора (кВт) × часы работы в год × тариф (руб./кВт·ч). Пример: 37 кВт × 6 000 ч × 8 руб. = 1 776 000 руб./год. Это только электроэнергия, без учёта обслуживания и расходников. При переменной нагрузке точнее использовать среднюю потребляемую мощность по показаниям счётчика или логам контроллера. Сама по себе эта цифра обычно вызывает реакцию «не может быть» — но это арифметика.
Остановите все потребители (в выходной или ночью), оставьте компрессор включённым. Засеките время цикла: сколько минут компрессор работает в нагрузке (Т_нагр) и сколько на холостом ходу (Т_хх). Процент утечек ≈ Т_нагр / (Т_нагр + Т_хх) × 100%. Если компрессор загружен на 30% при отсутствии потребителей — примерно 30% его производительности уходит в утечки. Важно: это ориентировочная оценка. Точность метода зависит от типа регулирования компрессора (load/unload, start/stop), объёма ресивера и настроек давления. Для более точной оценки используйте расходомер на выходе из компрессорной или тест по падению давления на известном объёме сети.
Нет. VSD (частотный привод) даёт заметную экономию при переменной нагрузке, когда потребление в течение дня колеблется. Чем больше перепад между пиковой и минимальной нагрузкой — тем выше экономия. При стабильной нагрузке 90–100% разница в энергопотреблении минимальна, а VSD-модель стоит дороже. Также стоит учитывать, что снижение потребления при уменьшении расхода не всегда строго пропорционально — фактическая экономия зависит от конструкции компрессора и диапазона регулирования. Определяющий фактор — профиль потребления вашего производства. Запросите у нас расчёт окупаемости VSD под ваш режим работы.
Избыточное давление напрямую увеличивает энергопотребление компрессора. По отраслевым оценкам, каждый лишний 1 бар может добавить порядка 6–8% к расходу электроэнергии (точное значение зависит от типа компрессора и рабочего диапазона давлений). Для компрессора 37 кВт при 6 000 ч/год и тарифе 8 руб./кВт·ч один лишний бар — это ориентировочно 100 000–140 000 руб./год дополнительных затрат. При этом избыточное давление увеличивает объём утечек (расход через отверстие пропорционален давлению) — двойной эффект потерь.
Теоретически — да, но экономический эффект существенно ниже, чем для мощных моделей. Для компрессора 15 кВт доступная тепловая мощность для рекуперации составляет порядка 10–12 кВт, что может покрыть отопление небольшого помещения (точная площадь зависит от теплопотерь здания и климата). Окупаемость теплообменника зависит от текущего источника отопления и климатического региона. Для компрессоров от 30 кВт рекуперация окупается значительно быстрее.
Рекомендуемая периодичность — раз в квартал. После устранения утечек при разовом обходе новые появляются через 3–6 месяцев: естественный износ уплотнений, вибрация, новые подключения, замена шлангов. Без регулярного контроля через год уровень утечек возвращается к исходному.
Формальная экономия на покупке — несколько тысяч рублей. Реальные последствия: недостаточная фильтрация → масло и частицы в пневмокомпонентах станков → ускоренный износ → ремонт на десятки и сотни тысяч рублей. Плюс забитый «универсальный» фильтр создаёт повышенный перепад давления → компрессор тратит больше энергии. Экономия на фильтрах — одна из самых дорогих ошибок.
По расходу воздуха, длине магистрали и допустимым потерям давления. Упрощённый ориентир: для расхода до 1 000 л/мин и длины до 50 м — труба Ø 25 мм; до 2 000 л/мин — Ø 32–40 мм; до 4 000 л/мин — Ø 50 мм. Точный расчёт зависит от конфигурации сети, количества поворотов, фитингов и числа одновременно работающих потребителей. Кольцевая разводка позволяет использовать трубы меньшего диаметра при тех же потерях давления.
Прямой эффект: снижение потерь давления за счёт гладкой внутренней поверхности, отсутствия коррозии и отложений — а значит, снижение энергопотребления компрессора. Косвенный: прекращается попадание частиц ржавчины в пневмокомпоненты станков → снижение расходов на ремонт. Дополнительно: алюминиевые трубопроводы легче, быстрее монтируются, проще модифицируются при изменении планировки цеха. Конкретная окупаемость зависит от длины магистрали, степени износа существующих труб и мощности компрессора.
С подсчёта текущих затрат — снимите показания счётчика и переведите в рубли. Затем выполните «бесплатные» шаги: снижение давления до необходимого минимума, настройка автоотключения, аудит утечек мыльным раствором или в «тишине». Этих мер обычно достаточно для заметной экономии без вложений. Дальше — решения, требующие инвестиций, но с подсчитанной окупаемостью.
Покажите таблицу TCO и сводную карту потерь из этой статьи, заполненную вашими данными. Рассчитайте текущие годовые затраты на электроэнергию для компрессора, оцените потери через утечки и избыточное давление в рублях, покажите ROI каждого мероприятия. Аргумент «мы теряем ХХХ тысяч в год, вложив YYY тысяч — вернём за Z месяцев» работает эффективнее любых слов.
