Тип привода определяет не только толщину реза, но и производительность, точность, эксплуатационные затраты. Ручные ножницы — для мастерских с объёмом до 50 резов в день. Электромеханические — для серийного производства тонколистового металла. Гидравлические — для промышленных задач с толщиной от 4 мм и требованиями к точности.
Выбор типа гильотины — решение на 10-15 лет эксплуатации. Ошибка обходится либо в избыточные инвестиции, либо в постоянные ограничения по толщине, длине реза и производительности. Разберём каждый тип с позиции реальных задач производства.
Три типа привода гильотинных ножниц — краткий обзор
Принцип работы гильотины
Все гильотинные ножницы работают по одному принципу: верхний нож опускается на неподвижный нижний, разрезая лист металла. Различается способ создания усилия для движения ножа.
- Толщины и ширины разрезаемого металла
- Предела прочности материала
- Угла створа ножей (угол наклона верхнего ножа)
Для реза стального листа толщиной 6 мм и шириной 2000 мм требуется усилие порядка 200-250 кН (20-25 тонн). Это определяет конструкцию привода.
Ручные гильотины
Усилие создаётся мускульной силой оператора через систему рычагов. Механическое преимущество — 1:20...1:50.
- Толщина реза: 0,5-3 мм (сталь)
- Длина реза: 300-1300 мм
- Производительность: 5-15 резов/мин
Электромеханические
Электродвигатель через редуктор и кривошипно-шатунный механизм приводит в движение траверсу с ножом.
- Толщина реза: 1-6 мм (сталь)
- Длина реза: 1000-3200 мм
- Производительность: 20-60 резов/мин
Гидравлические
Гидроцилиндры создают усилие для перемещения траверсы. Давление в системе — 160-250 бар.
- Толщина реза: 4-40 мм (сталь)
- Длина реза: 2000-6000 мм
- Производительность: 10-25 резов/мин
Ручные гильотинные ножницы — возможности и ограничения
Конструкция и принцип работы
Ручные гильотинные ножницы состоят из:
- Станины с нижним ножом
- Траверсы с верхним ножом
- Рычага (ручки) для приложения усилия
- Прижима листа (ручной или пружинный)
- Упора для позиционирования
Оператор опускает рычаг → через систему передач усилие многократно увеличивается → траверса опускается → ножи смыкаются, разрезая металл.
Преимущества ручных гильотин
Автономность
- Не требуют электроснабжения
- Работают в любых условиях: гараж, стройплощадка, выездной монтаж
- Мгновенная готовность к работе
Экономичность
- Минимальная стоимость приобретения
- Нулевые затраты на электроэнергию
- Простое обслуживание (смазка, заточка)
- Ремонтопригодность без специалистов
Компактность
- Настольные модели: 0,3-0,5 м²
- Масса: 15-150 кг
- Возможность перемещения по цеху
Безопасность
- Скорость реза контролируется оператором
- Немедленная остановка при отпускании рычага
- Отсутствие электрических и гидравлических рисков
Ограничения ручных гильотин
По толщине и длине
- Практический предел — 2-3 мм для стали, 4-5 мм для алюминия
- При превышении — чрезмерное усилие, утомляемость
- Эффективная длина — до 1000-1300 мм
- Более длинные модели требуют непропорционально большего усилия
По производительности и точности
- 5-15 резов в минуту — физический предел
- При интенсивной работе — утомление, снижение качества
- Точность зависит от навыка оператора
- Нет автоматического контроля параллельности
Для кого подходят
- Мастерские по изготовлению вентиляции и водостоков
- Кровельные бригады (раскрой на объекте)
- Рекламные производства (тонколистовой алюминий)
- Учебные заведения
- Ремонтные участки с эпизодическими задачами
Электромеханические гильотинные ножницы — баланс производительности
Конструкция и принцип работы
Электромеханическая гильотина включает:
- Станину с рабочим столом
- Электродвигатель (2,2-15 кВт)
- Маховик для накопления энергии
- Муфту включения
- Кривошипно-шатунный механизм
- Траверсу с верхним ножом
- Систему прижима (пружинная или пневматическая)
- Задний упор с ручной или моторизованной регулировкой
Двигатель постоянно вращает маховик → оператор нажимает педаль → муфта соединяет маховик с кривошипом → траверса совершает рабочий ход → муфта размыкается → траверса возвращается в верхнее положение.
Преимущества электромеханических гильотин
Производительность
- 20-60 резов/мин — в 3-4 раза выше ручных
- Стабильный ритм работы без утомления
- Возможность серийного раскроя
Качество реза
- Постоянное усилие и скорость
- Точность по упору: ±0,1-0,2 мм
- Меньше деформация кромки
Надёжность
- Простая механическая конструкция
- Минимум изнашиваемых узлов
- Ресурс: 15-20 лет
Экономичность эксплуатации
- Потребление: 2-10 кВт·ч
- Обслуживание: смазка, регулировка зазоров
- Ремонт силами заводских механиков
Ограничения электромеханических гильотин
| Ограничение | Описание |
|---|---|
| По толщине | Стандарт — до 6 мм. Модели 8-10 мм редки. Для толстого металла — гидравлика |
| По управляемости | Цикл нельзя остановить до завершения. Нет регулировки скорости |
| По точности | Зазоры в механизме влияют на повторяемость. С износом точность снижается |
| Особенности эксплуатации | Шум 75-90 дБ. Требуется прогрев. Время выбега маховика |
Для кого подходят
- Производители металлоизделий (двери, сейфы, шкафы)
- Заготовительные участки машиностроительных заводов
- Производства кровельных материалов
- Сервисные металлоцентры с раскроем тонколистового проката
- Предприятия с объёмом 500-3000 резов в смену
Не уверены, какой тип выбрать?
Опишите вашу задачу — подберём оптимальный вариант с учётом объёмов, материалов и бюджета.

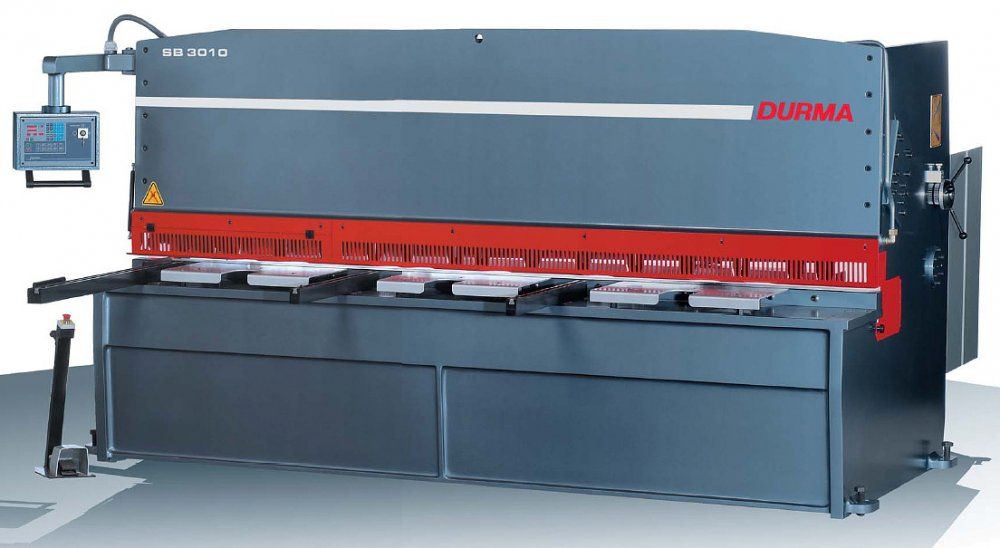

Гидравлические гильотинные ножницы — промышленный стандарт
Конструкция и принцип работы
Гидравлическая гильотина включает:
- Сварную станину повышенной жёсткости
- Гидростанцию (насос, бак, фильтры, охлаждение)
- 2-4 гидроцилиндра
- Траверсу с верхним ножом
- Прижимную балку (гидравлическую)
- Систему ЧПУ или контроллер
- Задний упор с сервоприводом
- Датчики положения, защитные устройства
Контроллер даёт команду → гидростанция создаёт давление → прижим фиксирует лист → гидроцилиндры опускают траверсу → рез → траверса поднимается → прижим освобождает лист.
Преимущества гидравлических гильотин
Максимальные параметры
- Толщина: до 40 мм и более
- Длина реза: до 6000 мм
- Работа с Hardox и высокопрочными сталями
Точность и повторяемость
- Позиционирование упора: ±0,05 мм
- Контролируемый зазор между ножами
- Компенсация прогиба траверсы (ЧПУ)
Управляемость
- Регулировка скорости реза
- Программирование последовательности
- Остановка в любой точке хода
- Толчковый режим для наладки
Безопасность
- Световые завесы
- Двуручное управление
- Датчики положения траверсы
- Аварийные клапаны гидросистемы
Ограничения гидравлических гильотин
Производительность и стоимость
- 10-25 резов/мин — ниже электромеханических
- Время на позиционирование упора
- Инвестиции выше в 2-5 раз
- Требуется фундамент, площадь 15-40 м²
Эксплуатация и инфраструктура
- Регулярная замена гидравлической жидкости
- Обслуживание фильтров, уплотнений
- Электроснабжение 15-75 кВт
- Квалифицированный персонал
Для кого подходят
- Металлургические комбинаты и металлосервисы
- Судостроение и тяжёлое машиностроение
- Производители строительных металлоконструкций
- Крупные машиностроительные заводы
- Производства с раскроем листа толщиной от 6 мм
- Предприятия с требованиями к точности и автоматизации
Сравнительная таблица характеристик
Технические параметры
| Параметр | Ручные | Электромеханические | Гидравлические |
|---|---|---|---|
| Толщина реза (сталь) | 0,5-3 мм | 1-6 мм | 4-40 мм |
| Толщина реза (алюминий) | 1-5 мм | 2-8 мм | 6-50 мм |
| Длина реза | 300-1300 мм | 1000-3200 мм | 2000-6000 мм |
| Производительность | 5-15 резов/мин | 20-60 резов/мин | 10-25 резов/мин |
| Точность упора | ±0,5-1 мм | ±0,1-0,2 мм | ±0,05-0,1 мм |
| Потребляемая мощность | 0 | 2,2-15 кВт | 7,5-75 кВт |
| Масса | 15-300 кг | 500-5000 кг | 3000-50000 кг |
| Площадь установки | 0,3-2 м² | 3-12 м² | 15-50 м² |
Эксплуатационные характеристики
| Параметр | Ручные | Электромеханические | Гидравлические |
|---|---|---|---|
| Требования к фундаменту | Нет | Виброопоры | Бетонный 200-400 мм |
| Сложность обслуживания | Низкая | Средняя | Высокая |
| Ресурс до капремонта | 10-15 лет | 15-20 лет | 15-25 лет |
| Шум | Низкий | 75-90 дБ | 65-80 дБ |
| Время готовности | Мгновенно | 3-5 мин | 5-10 мин |
| Возможность ЧПУ | Нет | Ограниченно | Да |
Типовые сценарии применения
Кровельная мастерская
Задача: Раскрой оцинковки 0,5-0,7 мм для водостоков и доборных элементов.
Объём: 30-80 резов в день, сезонность.
Рекомендация:Ручная гильотина 1000-1300 мм.
Мобильность, нет затрат на энергию, быстрая окупаемость.
Производство вентиляции
Задача: Раскрой оцинкованной и нержавеющей стали 0,5-1,5 мм.
Объём: 500-1500 резов в смену.
Рекомендация:Электромеханическая гильотина 2000-2500 мм.
Высокая производительность, надёжность, оптимальные инвестиции.
Металлоцентр
Задача: Раскрой листа 2-16 мм различной номенклатуры на заказ.
Объём: 200-800 резов в смену, разные материалы.
Рекомендация:Гидравлическая гильотина с ЧПУ, 3000-4000 мм.
Универсальность, быстрая переналадка, минимум отходов.
Завод металлоконструкций
Задача: Раскрой S255-S355 толщиной 8-20 мм для сварных конструкций.
Объём: 100-300 резов в смену, крупноформатные листы.
Рекомендация: Тяжёлая гидравлическая гильотина 6000 мм, до 25 мм.
Только гидравлика для толстого металла, работа с полноформатным листом.
Влияние выбора на стоимость владения
Структура затрат за 5 лет эксплуатации
Ручная гильотина (1000 мм)
- Приобретение: Базовый уровень
- Электроэнергия: 0
- Обслуживание: Минимум (смазка, заточка)
- Ножи: Замена раз в 2-3 года
Совокупные затраты: Низкие
Электромеханическая (2500 мм)
- Приобретение: 60-70% от совокупных
- Электроэнергия: 10-15%
- Обслуживание: 8-12%
- Расходники: 10-15%
Совокупные затраты: Средние
Гидравлическая (3000 мм)
- Приобретение + монтаж: 50-60%
- Электроэнергия: 12-18%
- Гидравлика, фильтры: 8-12%
- Обслуживание: 10-15%
Совокупные затраты: Высокие
Скрытые затраты, которые упускают
При выборе слишком лёгкой модели
- Аутсорсинг реза толстого металла — дорого и долго
- Потеря заказов, требующих большей толщины
- Ускоренный износ при работе на пределе
При выборе избыточно мощной модели
- Неокупаемые инвестиции
- Избыточное потребление энергии
- Затраты на площадь и фундамент
- Квалификация персонала для сложной техники
Критерии для расчёта окупаемости
- Текущие затраты на раскрой — аутсорсинг, старое оборудование
- Объём производства — количество резов, тонны металла
- Маржинальность продукции — сколько добавленной стоимости создаёт операция
- Альтернативные затраты — что будет, если не модернизировать
FAQ — часто задаваемые вопросы
Да, с поправкой на толщину. Нержавеющая сталь имеет предел прочности в 1,5-2 раза выше углеродистой. Если гильотина режет 6 мм чёрной стали, для нержавейки максимум — 3-4 мм.
Также рекомендуются ножи из стали с повышенной износостойкостью (6ХС, 9ХС) или твердосплавные накладки.
Зависит от материала и объёма. Ориентиры:
- Тонколистовая сталь (до 2 мм): раз в 3-6 месяцев при односменной работе
- Толстый металл (6+ мм): раз в 1-3 месяца
Признаки затупления: заусенцы на кромке, увеличение усилия реза, «зажёвывание» металла.
Нет. Существуют гидравлические модели с ручным управлением — дешевле, проще в эксплуатации.
ЧПУ оправдано при:
- Частой переналадке (много типоразмеров)
- Требованиях к документированию
- Интеграции с CAD/CAM-системами
Для однотипных операций достаточно ручного позиционирования упора.
Определяется конструкцией заднего упора и прижима. Типичный минимум:
- Ручные: 20-30 мм
- Электромеханические: 30-50 мм
- Гидравлические: 40-80 мм
Для узких полос используются специальные приспособления или передний упор.
Электромеханические проще по конструкции — меньше узлов, которые могут выйти из строя.
Гидравлические требуют внимания к гидросистеме, но основные узлы (цилиндры, клапаны) при качественном обслуживании работают 15-20 лет.
По статистике сервисных служб, частота отказов сопоставима при соблюдении регламента.
Выводы
Выбор типа гильотинных ножниц определяется не только текущими задачами, но и перспективой развития производства. Правильное решение — баланс между возможностями оборудования и реальными потребностями.
Универсального ответа нет — есть оптимальное решение для вашей ситуации. Ошибка в выборе обходится либо в избыточные инвестиции, либо в постоянные ограничения и упущенную прибыль.
