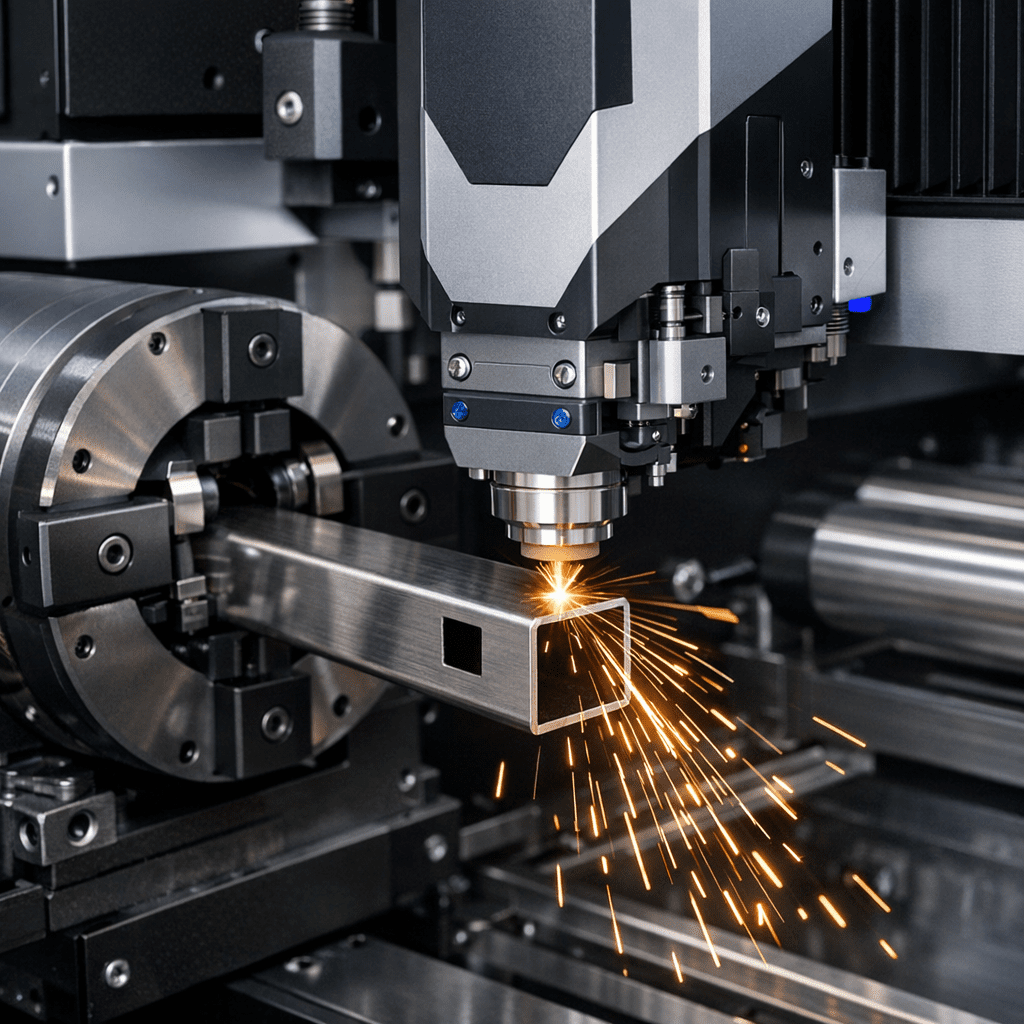

Лазерная резка труб вытесняет ленточнопильные и плазменные установки там, где нужны точные контуры, повторяемость и минимальная доработка деталей. Волоконный лазерный труборезный станок — уже не экзотика для крупных заводов, а рабочий инструмент серийных производств, предприятий металлоконструкций и мебельных цехов. Но рынок предлагает десятки моделей с разбросом цен в 3–5 раз, и неверный выбор обходится дорого: простой, брак, невозможность взять заказ.
Цель этого руководства — дать конкретные критерии, по которым подбирается установка лазерной резки труб под реальные задачи: от типа заготовок и мощности источника до уровня автоматизации и стоимости владения. После прочтения у вас будет готовое техническое задание для запроса коммерческих предложений.
Какие производственные задачи решает лазерный труборез
Прежде чем сравнивать модели, необходимо зафиксировать перечень операций, которые станок должен выполнять. Именно список задач определяет требования к осям, мощности и ПО.
Основные операции:
Торцевание и мерный рез
Прямой рез трубы в размер с допуском ±0,1 мм. Базовая операция, доступная любому труборезу с ЧПУ.
Вырезка пазов и окон
Прямоугольные, круглые, фигурные проёмы в стенке трубы. Требуется управление минимум по 4 осям (X, Y, Z + вращение C).
Подготовка кромок под сварку
Формирование фасок и скосов лазером, без последующей мехобработки. Снижает трудоёмкость сборки на 30–40%.
Рез под сложными углами
Создание стыковочных контуров типа «рыбий рот» (cope cut), седловин, пространственных узлов ферм. Максимальный выигрыш по сравнению с ручной доработкой.
Гравировка и маркировка
Нанесение номеров деталей, меток сборки прямо на поверхность трубы.
Составьте перечень из 5–10 типовых деталей, которые вы планируете изготавливать. Укажите тип профиля, размеры сечения, толщину стенки, материал и необходимые контуры реза. Это и будет основой технического задания для подбора станка.
Типы заготовок: что можно резать
Станок для лазерной резки труб классифицируется, в первую очередь, по типу обрабатываемых заготовок. От этого зависит конструкция зажимных патронов, система поддержки и диапазон перемещений.
| Тип заготовки | Типичное сечение | На что обратить внимание |
|---|---|---|
| Круглая труба | Ø 20–325 мм (до 650 мм у тяжёлых моделей) | Лазерная резка круглой трубы — стандартная задача. Важен максимальный диаметр и минимальный (от него зависит универсальность) |
| Профильная труба (квадрат, прямоугольник) | от 20×20 до 300×300 мм | Лазерный труборез для профильной трубы должен иметь патроны с компенсацией неравномерного сечения |
| Швеллер, двутавр | до №30 и выше | Лазерная резка швеллера и двутавра требует увеличенного хода по оси Z и специализированных кулачков |
| Уголок | от 25×25 до 200×200 мм | Асимметричный профиль — нужна автоматическая коррекция центра вращения |
| Овальные и нестандартные профили | по ТЗ | Редкие задачи, но если есть — уточняйте поддержку в ПО станка |
По материалам:
Углеродистая сталь
Ст3, 09Г2С — базовый материал, режется на стандартных мощностях.
Нержавеющая сталь
AISI 304, 316 — требует азотной резки для чистой кромки; мощность источника на 20–30% выше при той же толщине.
Алюминий и сплавы
Высокая теплопроводность и отражающая способность. Необходим волоконный лазер мощностью от 3 кВт и защита оптики от обратного отражения.
Медь, латунь
Аналогично алюминию, мощность от 3–4 кВт для стенки 2–3 мм.
Ключевые технические параметры выбора
Выбор лазерного трубореза сводится к пяти группам параметров. Ниже — на что смотреть и почему.
1. Максимальный диаметр и длина заготовки
Максимальный диаметр трубы, который принимает лазерный труборез, — первый фильтр при подборе. Стандартные значения: 160, 220, 325 мм. Тяжёлые модели — до 500–650 мм.
Длина заготовки: стандарт — 6 000 мм, расширенные версии — 9 000 или 12 000 мм. Если работаете с трубой, поступающей в 6-метровых хлыстах, переплачивать за 12-метровую станину нет смысла. Но если планируете брать заказы на длинномерные конструкции (фермы, опоры, трубопроводы) — закладывайте запас.
Рассчитывайте не под текущие заказы, а на перспективу 3–5 лет. Замена станка из-за нехватки 50 мм по диаметру — дорогая ошибка.
2. Мощность лазерного источника
Мощность волоконного лазера определяет максимальную толщину стенки и скорость реза. Ориентиры:
| Мощность источника | Углеродистая сталь (макс. толщина) | Нержавеющая сталь | Типичное применение |
|---|---|---|---|
| 1,5–2 кВт | до 6 мм | до 4 мм | Мебельное производство, лёгкие конструкции |
| 3 кВт | до 10 мм | до 6 мм | Металлоконструкции, ограждения, каркасы |
| 4–6 кВт | до 16 мм | до 10 мм | Тяжёлые конструкции, трубопроводы, машиностроение |
| 8–12 кВт | до 25 мм и выше | до 16 мм | Энергетика, судостроение, спецтехника |
Выбор мощности «с запасом» увеличивает не только толщину, но и скорость на тонких стенках. Труборез с источником 6 кВт режет стенку 3 мм в 2–2,5 раза быстрее, чем 2-киловаттный.
3. Скорость позиционирования и вращения
- Скорость перемещения по оси X (продольная подача): 60–120 м/мин у современных моделей.
- Скорость вращения патрона (ось C): до 120 об/мин. Критично при резке мелких отверстий на малом диаметре.
- Ускорение — часто важнее максимальной скорости, особенно при сложных контурах с частой сменой направления.
4. Тип патронов
Трёхкулачковый патрон
Универсальное решение для круглой трубы. Самоцентрирующийся, прост в обслуживании.
Четырёхкулачковый пневматический
Для профильной трубы и нестандартных сечений. Обеспечивает надёжный зажим квадрата и прямоугольника.
Спецкулачки для открытых профилей
Для швеллера, двутавра, уголка. Не у каждого производителя есть в стандартной комплектации.
Обычно труборез оснащается передним и задним патронами. Задний патрон — подвижный, перемещается по оси X. Обратите внимание на тип привода зажима: пневматический обеспечивает быструю переналадку и стабильное усилие.
5. Точность и повторяемость
- Точность позиционирования: ±0,05 мм — для стандартных задач.
- Повторяемость: ±0,03 мм — критично для серийного производства, где детали идут в сборку без подгонки.
Эти параметры зависят от жёсткости станины, качества направляющих, системы обратной связи (энкодеры) и температурной стабильности.
Автоматизация: ручная загрузка vs автоматические линии
Уровень автоматизации напрямую влияет на производительность и себестоимость детали. Разница между ручной и автоматической загрузкой труб — это разница между 1 и 3 сменами эффективной работы станка в сутки.
Ручная загрузка
- Подходит для мастерских, штучного и мелкосерийного производства (до 50–100 труб/смену)
- Не требует дополнительных площадей
- Время загрузки: 1–3 минуты на заготовку
- Один оператор загружает, фиксирует, запускает программу
Автоматическая загрузка
- Пачка труб (до 3–4 тонн) загружается в магазин
- Автоматическое отделение, подача, центрирование
- Время цикла загрузки: 15–30 секунд
- Окупается при объёме от 200–300 труб в смену
Система выгрузки:
На серийных линиях готовые детали автоматически сбрасываются на приёмный стол или конвейер. Остатки (некондиционные обрезки) отводятся отдельно.
Посчитайте стоимость простоя станка во время ручной загрузки. Если лазерный источник мощностью 6 кВт простаивает 15 минут из каждого часа — вы теряете 25 % производительности. При стоимости станко-часа 5 000–8 000 руб. автоматическая загрузка окупается за 6–12 месяцев на серийных объёмах.
Система управления (ЧПУ) и специализированное ПО
ЧПУ для труборезов принципиально отличается от систем управления плоскими лазерными станками. Здесь добавляется ось вращения (С), необходимость компенсации кривизны трубы и управления двумя патронами одновременно.
Критически важные функции ПО:
3D-раскрой
Программирование контуров реза на криволинейной поверхности. Без этого невозможны стыковочные узлы, седловины, врезки под произвольным углом.
Библиотеки соединений
«Рыбий рот», Т-образные врезки, Y-стыки. Задаёте диаметры и угол — программа строит контур автоматически.
Импорт 3D-моделей
Поддержка STEP, IGES, SolidWorks, AutoCAD. Экспорт модели из САПР — автоматическая генерация УП.
Автосоздание УП
Расчёт траектории, подбор режимов (мощность, скорость, давление газа) из базы данных.
3D-симуляция
Визуализация траектории до запуска. Выявление столкновений, ошибок геометрии и зон недореза.
Компенсация кривизны
Датчики измеряют реальную геометрию, ЧПУ корректирует траекторию в реальном времени. Актуально для тонкостенных и длинных труб.
Удобство для оператора: современные системы ЧПУ работают на базе промышленных ПК с сенсорным экраном 15–21 дюйм. Интуитивный интерфейс снижает порог входа: обучение оператора — 3–5 дней при наличии базовых навыков работы с ЧПУ.
Сравнение: специализированный труборез vs комбинированный станок
Часто возникает вопрос: купить отдельный лазерный труборез или комбинированный станок «лист + труба»? Ответ зависит от структуры заказов.
| Критерий | Специализированный труборез | Комбинированный станок (лист + труба) |
|---|---|---|
| Скорость резки труб | Максимальная, оптимизирована | На 15–30 % ниже (компромиссная кинематика) |
| Макс. диаметр/длина трубы | До 650 мм, длина до 12 м | Ограничен: обычно до 220 мм, длина до 6 м |
| Загрузка труб | Автоматическая (опция) | Как правило, ручная |
| Обработка листа | Нет | Да, полноценная лазерная резка |
| Занимаемая площадь | Отдельное место в цехе | Один станок — две функции, экономия |
| Переналадка лист/труба | Не требуется | 10–30 минут на переключение модуля |
| Цена | Ниже при сравнимой функциональности | Выше, но заменяет два станка |
- Доля трубных деталей — более 50%.
- Нужен диаметр свыше 220 мм или длина свыше 6 м.
- Серийное производство с автоматической загрузкой.
- Уже есть отдельный станок для лазерной резки листа.
- Небольшой цех, лист и труба — примерно поровну.
- Ограниченный бюджет и площадь.
- Мелкосерийное или единичное производство.

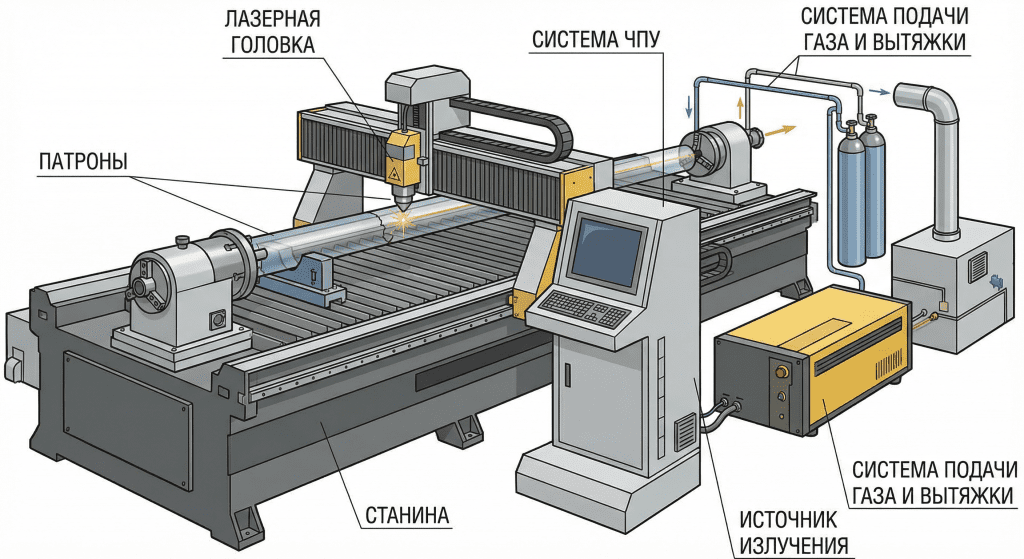

Комплектация лазерного станка для резки труб
При оценке предложений обращайте внимание на комплектацию — она существенно влияет на итоговую цену и возможности оборудования.
Основные компоненты:
- Лазерный излучатель (источник). IPG (США) — эталон по ресурсу (до 100 000 часов). Raycus / MAX Photonics (Китай) — оптимальное соотношение цены и ресурса, массово применяются в станках среднего сегмента Bodor, Senfeng, G-WEIKE, MetalMaster.
- Станина. Сварная или литая. Масса и жёсткость напрямую определяют точность при высоких скоростях. Тяжёлые модели (от 5 тонн) обеспечивают минимальные вибрации.
- Зажимные патроны. Передний и задний, пневматический зажим. Трёхкулачковый — стандарт для круглой трубы, четырёхкулачковый — для профиля.
- Лазерная головка. Автофокус, защита от обратного отражения, датчик высоты. Raytools (серия BT) и Precitec — распространённые решения с доступными расходниками.
- Система подачи газа. Кислород (углеродистая сталь), Азот (нержавейка, алюминий), Компрессорный воздух (бюджетный вариант).
- Система вытяжки и фильтрации. Обязательный элемент по требованиям охраны труда (ПДК по сварочному аэрозолю согласно ГН 2.2.5.3532-18).
Расчёт потребности и окупаемости
Оценка производительности
Начните с обратного расчёта:
- Определите месячный объём деталей (штук) и метраж реза.
- Рассчитайте необходимое машинное время (с учётом скорости реза для вашего материала и толщины).
- Добавьте вспомогательное время: загрузка/выгрузка, переналадка, обслуживание — обычно 20–35 % от машинного.
- Разделите на фонд рабочего времени (1 смена — ~7 эффективных часов, 2 смены — ~14 часов).
Если расчётная загрузка превышает 70 % фонда одной смены — есть смысл рассматривать станок с автоматической загрузкой или планировать двухсменный режим.
Факторы окупаемости
Загрузка станка
При загрузке <40% окупаемость растягивается до 4–5 лет. Оптимум — 65–80%.
Маржинальность
Лазерная резка позволяет брать заказы, которые раньше были нерентабельны (сложные контуры, малые серии).
Экономия материала
Точный раскрой и минимальный рез (0,2–0,3 мм) снижают отходы на 5–15% по сравнению с плазмой.
Сокращение доработки
Отсутствие грата, чистая кромка — деталь идёт в сборку без зачистки.
Стоимость владения (TCO)
Лазерный труборез — это не только цена покупки. Учитывайте:
- Расходные материалы: защитные стёкла (замена каждые 200–500 часов), сопла, линзы, керамические кольца.
- Технические газы: расход азота для нержавейки может достигать 30–60 м³/ч при давлении 16–20 бар.
- Электроэнергия: станок мощностью 6 кВт с чиллером и вытяжкой потребляет суммарно 25–40 кВт.
- Сервис и ТО: замена фильтров, калибровка, профилактика направляющих — регламентные работы по графику производителя.
При грамотном подборе оборудования под задачи можно существенно снизить совокупную стоимость владения. Практика показывает, что анализ аналогов из наличия нередко позволяет найти станок с идентичными характеристиками, но по более выгодной цене и с сокращёнными сроками поставки.
Выбор поставщика: сервис, гарантия и финансирование
Труборез по металлу для производства — оборудование стоимостью от нескольких миллионов рублей. Ошибка в выборе поставщика может обойтись дороже, чем ошибка в выборе модели.
- Наличие сервисных инженеров, специализирующихся именно на труборезах.
- Склад запчастей в России: патронные кулачки, подшипники привода патрона, элементы системы подачи.
- Время реакции на заявку — критично, если станок единственный на участке.
- Механическая сборка и выверка станины по уровню.
- Юстировка оптического тракта.
- Калибровка патронов и осей.
- Тестовые разрезы на материалах заказчика (минимум 3–5 типов деталей).
- Обучение операторов (не менее 2–3 дней на рабочем месте) и технолога.
- Передача комплекта документации на русском языке.
Гарантия
Механика и электроника: от 12 месяцев. Лазерный источник: IPG до 3 лет, Raycus/MAX — 2 года (уточнять).
Лизинг
Оптимальный вариант: оборудование работает с момента поставки, платежи на 2–5 лет.
Кредит / Отсрочка
Для полной собственности или крупных заказов. Также работа по спецсчетам для ОПК.
Банковская гарантия
Обеспечивает финансовую безопасность сделки: защита аванса и исполнения обязательств.
Доставка оборудования осуществляется по всей территории России, включая удалённые регионы — с решением логистических задач, таможенным оформлением и страхованием груза.
Топ-5 ошибок при выборе лазерного трубореза
Недооценка диаметра
Станок подбирается под текущие заказы. Через год приходит заказ на трубу Ø273 мм — а станок максимум 220 мм. Закладывайте запас 30%.
Недостаточная мощность
Экономия 1–2 млн руб. на мощности приводит к низкой скорости и плохому качеству кромки на толстостенной трубе.
Игнорирование ПО
Станок куплен, но оператор не может запрограммировать «рыбий рот». ПО не поддерживает 3D-раскрой. Проверяйте до покупки!
Отказ от автоматизации
При 300+ труб в смену ручная загрузка превращает оператора в грузчика, а станок простаивает до 40% времени.
Покупка без сервиса
Дешёвый станок от неизвестного производителя без представительства в РФ. Первая поломка — ожидание запчастей 2–3 месяца.
Чек-лист покупателя: ключевые вопросы поставщику
Используйте этот список при запросе коммерческих предложений. Он позволяет объективно сравнить 3–5 поставщиков по единой системе критериев.
- Какой максимальный и минимальный диаметр круглой трубы? Максимальное сечение профильной трубы?
- Какие типы открытых профилей поддерживаются (швеллер, двутавр, уголок)? Входят ли специальные кулачки в стандартную комплектацию?
- Производитель и мощность лазерного источника? Гарантийный срок на излучатель?
- Какое ПО поставляется в комплекте? Поддерживает ли 3D-раскрой, импорт STEP/IGES, библиотеки типовых стыков?
- Предусмотрена ли автоматическая загрузка труб? Какова максимальная масса пачки? Время цикла подачи?
- Точность позиционирования и повторяемость по паспорту? Как проверяется при ПНР?
- Что входит в пусконаладку: монтаж, калибровка, тестовые разрезы, обучение персонала?
- Где расположен ближайший сервисный центр? Среднее время реакции на заявку? Есть ли склад запчастей для труборезов в России?
- Какие финансовые инструменты доступны: лизинг, кредит, отсрочка, спецсчета?
- Каковы сроки поставки? Есть ли станки в наличии на складе?
- Какова стоимость типового комплекта расходных материалов на 1 000 часов работы?
- Обеспечивается ли банковская гарантия на сделку?
Рекомендуемые модели из каталога
В зависимости от задач и бюджета рекомендуем рассмотреть модели от проверенных производителей:
- MetalMaster — серия труборезов для средних производств, стабильная механика, доступный сервис в России.
- Bodor — широкая линейка от лёгких труборезов до тяжёлых моделей с автоматической загрузкой. Источники IPG и MAX. Развитое ПО с 3D-раскроем.
- Senfeng — оптимальное решение для серийного производства профильных и круглых труб. Автоматические линии с бандл-загрузчиком.
- G-WEIKE — труборезы с хорошим соотношением цены и функциональности. Подходят для входа в лазерную резку труб.
- Metaltec — станки под задачи мелкосерийного и среднесерийного производства.
- Майхонг — модели с акцентом на универсальность и работу с различными типами профилей.
Для подбора конкретной модели под ваши задачи оставьте заявку с описанием номенклатуры деталей — подберём оптимальный вариант из наличия или под заказ, с расчётом окупаемости и полной комплектацией под ваше производство: пусконаладка, обучение, расходные материалы и оснастка.
Часто задаваемые вопросы
Для резки профильной трубы необходим станок с четырёхкулачковым пневматическим патроном и ПО, поддерживающим автоматическую коррекцию траектории на плоских гранях. Убедитесь, что максимальное сечение профиля покрывает вашу номенклатуру с запасом. В нашем каталоге представлены модели для профильной трубы от ведущих производителей.
Лазер обеспечивает ширину реза 0,2–0,3 мм (против 2–4 мм у плазмы), минимальную зону термического влияния, отсутствие грата на тонкостенных трубах и возможность фигурной резки с точностью ±0,1 мм. Плазма выигрывает только на толщинах свыше 20–25 мм.
Цена лазерного трубореза зависит от максимального диаметра, мощности источника, уровня автоматизации и производителя. Диапазон — от 5–7 млн руб. за компактные модели с ручной загрузкой до 30–50 млн руб. за тяжёлые автоматические линии. Запросите расчёт под ваши параметры для точной оценки.
Да. Лазерная резка швеллера и двутавра возможна на специализированных труборезах с увеличенным ходом по оси Z и специальными кулачками для открытых профилей. Это задача не для каждой модели — уточняйте возможность обработки конкретного типоразмера.
Кислород — для углеродистой стали (ускоряет рез за счёт экзотермической реакции). Азот — для нержавейки и алюминия (чистая кромка без окисления). Сжатый воздух — компромисс для нетребовательных задач.
При объёме обработки от 200–300 труб в смену автоматическая загрузка становится экономически обоснованной. Она сокращает простой станка на 20–35 % и снижает нагрузку на оператора. Для штучного и мелкосерийного производства достаточно ручной подачи.
IPG — максимальный ресурс (до 100 000 часов), стабильность параметров, более высокая цена. Raycus и MAX — проверенные китайские источники с ресурсом 50 000–80 000 часов и доступной стоимостью. Для большинства производственных задач разница в качестве реза минимальна.
При загрузке 65–80 % в одну смену и средней маржинальности деталей — 12–24 месяца. При двухсменном режиме и серийном производстве — от 8 месяцев. Ключевые факторы: стабильность заказов, стоимость деталей и экономия на доработке.
Полноценная ПНР включает: механический монтаж, выверку станины, юстировку оптики, калибровку патронов и осей, тестовые разрезы на материалах заказчика, обучение операторов и технолога, передачу документации.
Да. Лизинг — распространённый инструмент для приобретения лазерного оборудования. Позволяет начать работу с минимальным авансом, распределить платежи на 2–5 лет и отнести их на себестоимость продукции. Также доступны кредитование, отсрочка платежа и работа по спецсчетам.
Волоконные лазеры уверенно режут стенки от 0,5 мм. На тонкостенных заготовках (0,5–1,5 мм) критично точное управление мощностью и скоростью, чтобы избежать прожогов. Современные системы ЧПУ контролируют эти параметры автоматически.
Выводы
Выбор лазерного трубореза — это стратегическое решение для производства. Технология позволяет кратно увеличить производительность заготовительного участка, сократить долю ручного труда и выйти на новый уровень сложности выпускаемых металлоконструкций.
Главный критерий — не цена станка, а стоимость владения и соответствие задачам на 3–5 лет вперёд. Используйте чек-лист, запрашивайте тестовые резы ваших деталей и оценивайте не только железо, но и компетенции поставщика в области сервиса и ПО.
Лазерный труборез по металлу — это не просто отрезной автомат, а гибкий производственный центр. При грамотном подборе он окупается за 1–2 года и становится основой рентабельности заготовительного участка.
