Почему выбор тисков — это не мелочь
Станочные тиски — один из наиболее недооценённых элементов зажимной оснастки. На практике именно от тисков зависит, удержит ли деталь положение под нагрузкой, будет ли обеспечена требуемая точность обработки и не произойдёт ли аварийная ситуация при тяжёлом резании. Тем не менее выбору тисков нередко уделяют минимум внимания — покупают «что подешевле» или «что есть на складе», а потом разбираются с последствиями.
Последствия неправильного подбора вполне конкретны:
- Биение и смещение заготовки при фрезеровании — брак партии, доработка или утилизация.
- Поломка режущего инструмента из-за непредсказуемых вибраций — затраты на твердосплавные фрезы, особенно при обработке жаропрочных сплавов, могут исчисляться десятками тысяч рублей за одну позицию.
- Простой станка из-за переналадки, перезажима, замены вышедших из строя тисков — прямые потери производственного времени.
- Травмы оператора при вырыве заготовки из губок — самый серьёзный и при этом полностью предотвратимый риск.
Эта статья — системное руководство, которое поможет разобраться в классификации станочных тисков, понять, чем отличаются станочные тиски разных типов, определить критически важные технические параметры и обоснованно выбрать оптимальную модель под конкретные производственные задачи. Материал подготовлен так, чтобы быть полезным и при составлении технического задания на закупку, и при согласовании бюджета, и при непосредственном выборе модели в каталоге.
Что такое станочные тиски и чем они отличаются от слесарных

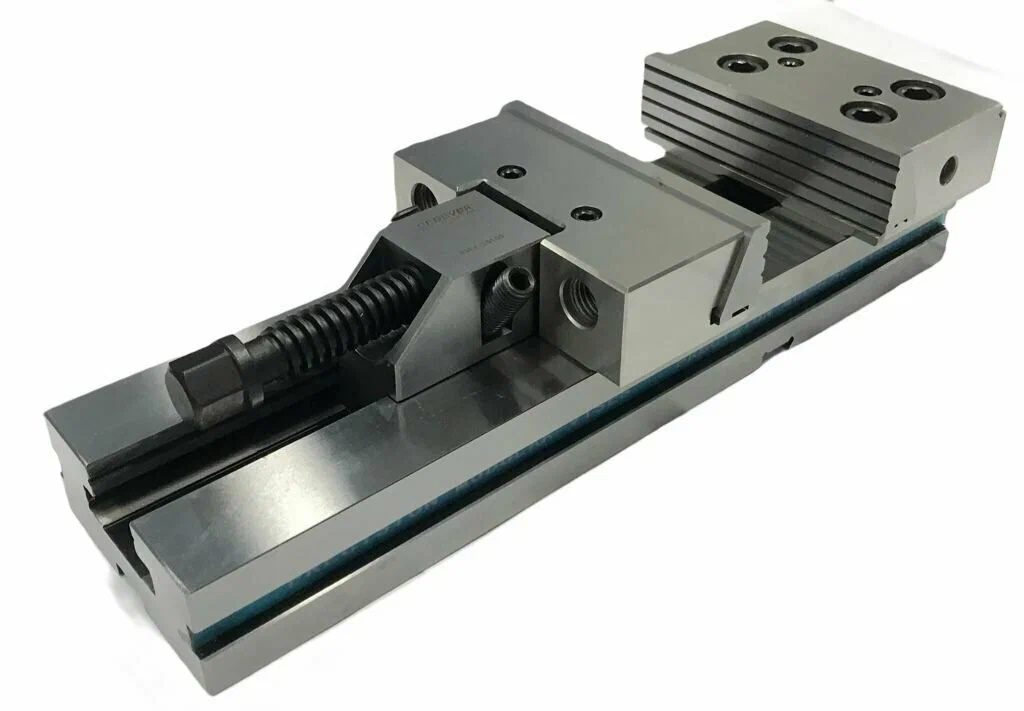

Станочные тиски — это зажимное приспособление, предназначенное для надёжной фиксации заготовки на столе металлообрабатывающего станка при выполнении операций фрезерования, сверления, шлифования, электроэрозионной обработки и других видов механической обработки. Основная задача — обеспечить неподвижность заготовки под воздействием сил резания и вибрационных нагрузок с сохранением заданного положения относительно рабочих органов станка.
Примечание. В данной статье речь идёт прежде всего о тисках для металлообрабатывающих станков. В деревообработке, как правило, применяются другие типы зажимных приспособлений (прижимы, вакуумные системы, шаблоны); совместимость и требования зависят от конкретного станка и операции.

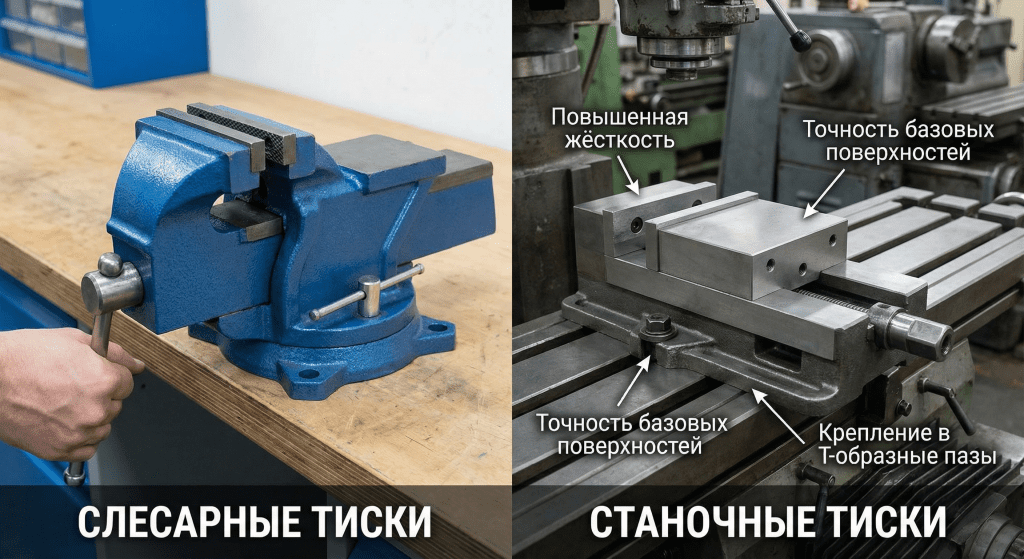

Ключевые отличия от слесарных тисков
Слесарные тиски, которые монтируются на верстак, проектируются для ручных операций: опиловки, разметки, гибки. Станочные тиски — принципиально другой класс оснастки, и их путать недопустимо.
| Параметр | Слесарные тиски | Станочные тиски |
|---|---|---|
| Жёсткость конструкции | Средняя, рассчитана на ручные нагрузки | Повышенная, рассчитана на силы резания и динамические вибрации |
| Точность базовых поверхностей | Как правило, не нормируется или низкая | Высокая: плоскостность основания, параллельность и перпендикулярность губок контролируются при производстве (конкретные значения зависят от класса точности и производителя) |
| Крепление к основанию | Болты через основание к верстаку | Т-образные пазы и шпонки для точного и жёсткого монтажа на столе станка |
| Материалы | Серый чугун, конструкционная сталь | Высокопрочный чугун ВЧ, закалённая инструментальная сталь, закалка ТВЧ направляющих |
| Точность зажима | Визуальная | Обеспечивает повторяемость установки, контролируемую в сотых долях миллиметра (точные значения — по паспорту модели) |
Первые конструкции станочных тисков появились в начале XX века вместе с развитием универсально-фрезерных станков. Серьёзный скачок в конструкции произошёл в 1960–1970-х годах, когда компания Kurt Manufacturing (США) выпустила прецизионные тиски с системой AngLock, ставшие одним из ориентиров жёсткости для фрезерных работ. Сегодня эволюция идёт в сторону модульных и быстросменных систем, интегрированных с системами нулевой точки и управляемых от ЧПУ.
Классификация станочных тисков
Понимание классификации станочных тисков — отправная точка грамотного подбора. Тиски различаются по трём основным признакам: тип привода, конструкция (назначение) и тип станка, для которого они предназначены.
По типу привода
Винтовые (ручные) станочные тиски
Наиболее распространённый тип. Принцип работы прост: вращение рукоятки передаёт крутящий момент на трапецеидальный (реже — шариковый) ходовой винт, который преобразует вращательное движение в поступательное перемещение подвижной губки.
Единичное и мелкосерийное производство, ремонтные и инструментальные цеха, учебные мастерские.
- Простота конструкции и высокая надёжность — минимум элементов, нечему ломаться.
- Низкая стоимость по сравнению с механизированными аналогами.
- Не требуют подвода энергии — работают автономно.
- Низкая скорость зажима и разжима — оператор тратит время на каждый цикл.
- Непостоянство усилия зажима — зависит от момента затяжки, который определяется физической силой оператора. Два разных станочника зажмут одну и ту же деталь с разным усилием. Для контроля повторяемости рекомендуется использовать динамометрический ключ или ограничитель момента.
- Невозможность дистанционного управления и интеграции в автоматизированные циклы.
Винтовые станочные тиски остаются стандартом для универсальных станков и задач, где время переналадки не критично.
Пневматические тиски для станка
Сжатый воздух из цеховой пневмолинии подаётся в цилиндр, поршень которого через рычажный или клиновой механизм перемещает подвижную губку.
- Высокая скорость зажима — время цикла «зажим/разжим» зависит от модели, схемы привода и параметров пневмосети, но в целом значительно меньше, чем у ручных тисков.
- Стабильное, повторяемое усилие зажима — регулируется давлением в пневмосистеме.
- Возможность дистанционного управления и интеграции в полуавтоматические линии.
- Безопасность: отсутствие гидравлического масла исключает загрязнение при утечке.
- Необходимость наличия пневмолинии на предприятии (рабочее давление и расход — по требованиям конкретной модели тисков).
- Усилие зажима, как правило, ниже, чем у гидравлических тисков аналогичного типоразмера — для тяжёлой обдирки может оказаться недостаточным. Конкретные значения указываются в паспорте модели.
- Чувствительность к качеству сжатого воздуха (влага, масляный туман) — требуется блок подготовки воздуха.
Уточняйте у производителя, сохраняется ли фиксация заготовки при аварийном падении давления и какие предусмотрены предохранительные устройства (обратные клапаны, датчики давления, механические блокировки). Это критично для безопасности оператора.
Пневматические тиски для станка — оптимальный выбор для среднесерийного производства с умеренными режимами резания.
Гидравлические станочные тиски
Гидравлический цилиндр, встроенный в корпус тисков или подключённый через внешнюю гидростанцию, создаёт усилие зажима за счёт давления рабочей жидкости.
Серийное и массовое производство, тяжёлые режимы резания (обдирочное фрезерование, силовое сверление), тиски для обрабатывающих центров с ЧПУ.
- Максимальное усилие зажима среди всех типов привода — конкретные значения зависят от модели и указываются в паспорте.
- Жёсткая, стабильная фиксация без «подсадки» усилия со временем.
- Быстрый и управляемый цикл зажима/разжима.
- Высокая стоимость (тиски + гидростанция при отсутствии централизованной гидросистемы).
- Риск утечки масла — требует контроля герметичности.
- Более сложное обслуживание.
Гидравлические станочные тиски — решение для участков, где критична производительность и надёжность зажима при тяжёлых режимах. Примеры таких систем выпускают SCHUNK, RÖHM, и другие ведущие производители (конкретные серии и их параметры уточняйте в актуальных каталогах).
Эксцентриковые (быстрозажимные) тиски
Механизм эксцентрика обеспечивает мгновенную фиксацию заготовки одним движением рукоятки. Не путать с рычажными зажимами — эксцентриковые тиски именно зажимают деталь между губками. Повторяемость усилия зависит от конкретной конструкции и регулировки механизма.
Операции, где важна скорость смены заготовки — сверловка, лёгкое фрезерование, мелкосерийная работа на сверлильных станках.
Ключевое преимущество: экономия времени на каждом цикле. При большой серийности суммарный выигрыш может быть существенным — фактическая величина зависит от исходного времени цикла и организации работы на участке.
Механизированные тиски с ЧПУ-управлением
Зажим и разжим выполняются автоматически по команде системы ЧПУ — через электромеханический, пневматический или гидравлический привод. Тиски интегрируются в автоматизированные обрабатывающие ячейки и роботизированные комплексы.
Тиски для обрабатывающих центров с ЧПУ, гибкие производственные системы (ГПС), безлюдное производство.
Такие системы снижают влияние человеческого фактора на процесс зажима и повышают повторяемость параметров фиксации от детали к детали. Фактическая повторяемость зависит от настройки привода, состояния оснастки и регулярности обслуживания.

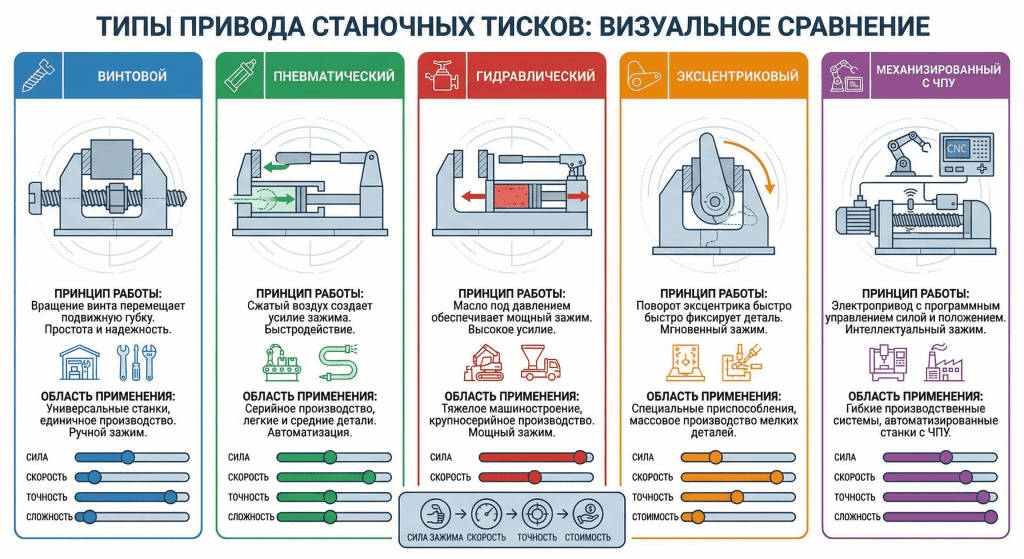

Сравнительная таблица: типы привода станочных тисков
| Параметр | Винтовые | Пневматические | Гидравлические | Эксцентриковые | С ЧПУ-управлением |
|---|---|---|---|---|---|
| Усилие зажима* | Низкое–среднее | Среднее | Высокое | Низкое–среднее | Среднее–высокое |
| Скорость зажима | Низкая (ручной привод) | Высокая | Высокая | Очень высокая | Высокая |
| Стоимость | Низкая | Средняя | Высокая | Низкая–средняя | Высокая |
| Область применения | Единичное, мелкосерийное | Среднесерийное | Серийное, массовое | Мелкосерийное, сверловка | ОЦ с ЧПУ, ГПС |
| Доп. оборудование | Нет | Пневмолиния, БПВ | Гидростанция | Нет | Система ЧПУ |
| Стабильность усилия | Зависит от оператора | Высокая | Максимальная | Средняя | Высокая |
*Конкретные значения усилия зажима (в кН) зависят от типоразмера и модели тисков и указываются в паспорте. Используйте паспортные данные при расчёте пригодности оснастки для вашей задачи.

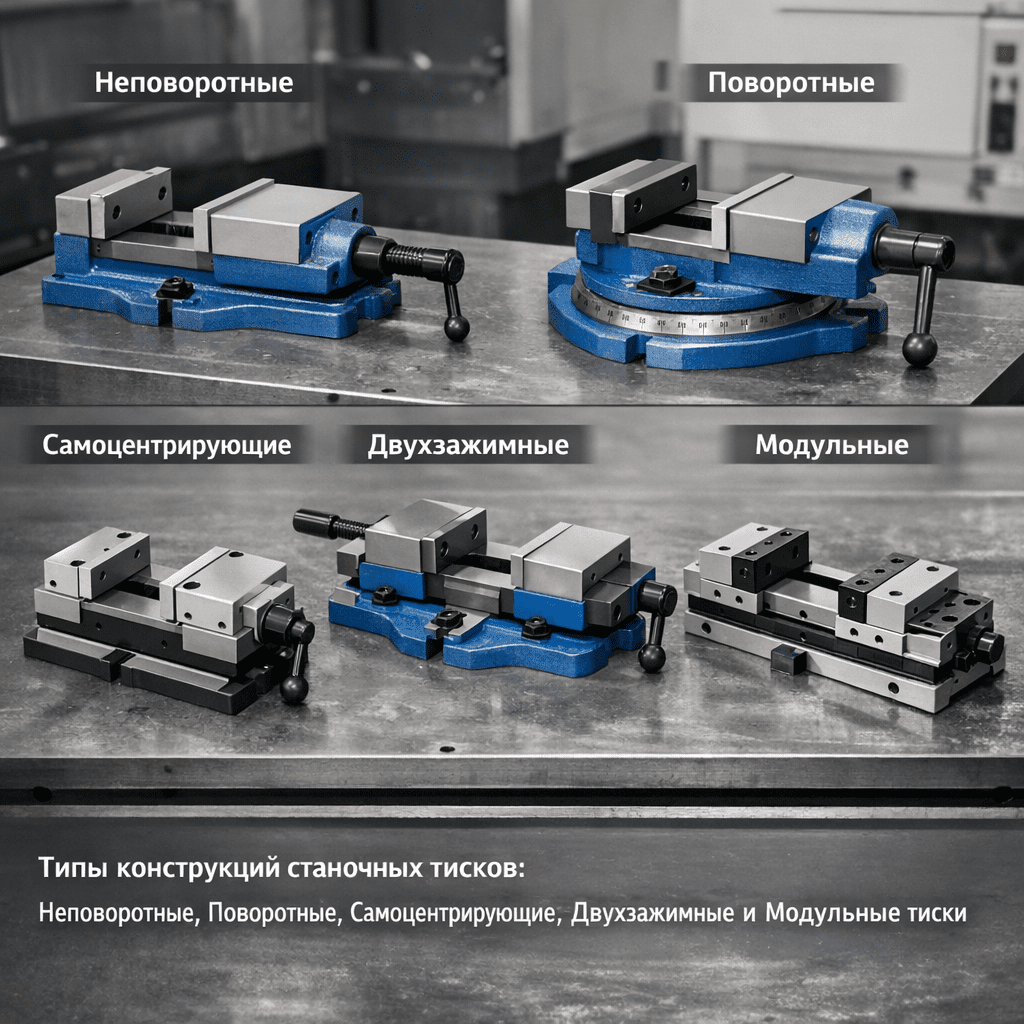

По конструкции и назначению
Вторая ось классификации — конструктивное исполнение, определяющее функциональные возможности тисков.
Неповоротные (стационарные) тиски
Корпус жёстко крепится к столу станка без возможности углового разворота. Обеспечивают максимальную жёсткость и точность за счёт отсутствия дополнительных подвижных соединений.
Рекомендуются для фрезерных и сверлильных станков, где обработка ведётся в одной плоскости и не требуется изменение угла установки заготовки. Неповоротные тиски для фрезерного станка — базовый выбор для большинства операций чернового и чистового фрезерования, когда не требуется установка под углом.
Поворотные станочные тиски
Корпус установлен на поворотном основании с градуированной шкалой. Позволяют разворачивать заготовку в горизонтальной плоскости; диапазон и шаг фиксации зависят от конструкции конкретной модели и указываются производителем.
Единичное производство, инструментальные цеха — задачи, где необходимо фрезеровать пазы, лыски или плоскости под различными углами без переустановки детали.
Наличие поворотного соединения неизбежно снижает жёсткость конструкции. Если обработка ведётся только вдоль осей X/Y — поворотные станочные тиски создадут избыточный люфт и вибрации. Покупать их «про запас» — типичная ошибка.
Двухосевые (наклонно-поворотные) тиски
Позволяют устанавливать заготовку под углом одновременно в двух плоскостях — горизонтальной и вертикальной. Используются в инструментальном производстве, при изготовлении штампов и пресс-форм, для 5-сторонней обработки за одну установку.
Применение оправдано, когда альтернатива — многократная переустановка детали с потерей базирования и времени.
Синусные тиски
Синусные тиски — это прецизионная оснастка, позволяющая устанавливать заготовку под точно заданным углом с помощью набора концевых мер (плиток Иогансона). Угол наклона определяется по формуле: sin α = H / L, где H — высота набора плиток, L — межцентровое расстояние между опорными цилиндрами.
Область применения: шлифовальные операции, инструментальное производство, контрольно-измерительные задачи. Достижимая точность установки угла зависит от межцентрового расстояния L, класса точности концевых мер и качества изготовления тисков — паспортные значения уточняйте у производителя.
Самоцентрирующие станочные тиски
В отличие от обычных тисков, где одна губка неподвижна, самоцентрирующие станочные тиски имеют кинематическую схему, обеспечивающую одновременное и симметричное перемещение обеих губок навстречу друг другу. Это позволяет совместить ось детали с осью тисков независимо от размера заготовки. Фактическая точность центрирования зависит от конструкции, люфтов и состояния конкретной модели.
Незаменимы для зажима цилиндрических валов, круглых прутков, симметричных деталей, когда требуется точное совмещение оси заготовки с осью шпинделя или координатной осью станка.
Двухзажимные (двухсторонние) тиски
Конструкция предусматривает две пары губок — центральная неподвижная стенка и две подвижные губки по краям. Это позволяет зажимать две заготовки одновременно за один цикл.
Результат: при серийной обработке производительность участка может заметно вырасти за счёт уменьшения вспомогательного времени на зажим — без замены станка, только за счёт оснастки. Величина эффекта зависит от структуры цикла (соотношение времени резания и переналадки) и организации работы. На обрабатывающем центре с ЧПУ, где стоимость машиночаса высока, окупаемость двухзажимных тисков может измеряться неделями.
Модульные системы зажима для 5-осевой обработки
Компактные, низкопрофильные тиски, специально спроектированные для 5-осевых обрабатывающих центров. Обеспечивают свободный доступ инструмента к пяти из шести сторон заготовки. Как правило, базируются на системах нулевой точки (zero-point) для молниеносной переналадки.
Примеры: SCHUNK KONTEC KSC, SCHUNK VERO-S, GERARDI GEP, GTL. Эти системы задают стандарт оснастки для современных тисков для обрабатывающих центров с ЧПУ.
По типу станка
Выбор тисков напрямую связан с типом станка. У каждого — свои требования.
Тиски для фрезерного станка
Повышенные требования к жёсткости — силы резания при фрезеровании действуют в нескольких направлениях одновременно. Необходима высокая точность параллельности губок и перпендикулярности к основанию. Крепление через Т-образные пазы стола — обязательно; наличие базирующих шпонок в основании тисков желательно для ускорения установки и повышения повторяемости позиционирования.
Тиски для сверлильных станков
Требуемое усилие зажима зависит от операции, диаметра сверла, материала и режима. Часто оснащаются быстрозажимным (эксцентриковым) механизмом. Призматические губки — для зажима круглых заготовок (валов, трубок).
Тиски для шлифовальных станков
Высокие требования к точности: плоскостность основания, параллельность и перпендикулярность губок. Минимальные, контролируемые усилия зажима — чтобы не деформировать тонкостенную деталь. Защита от абразивной пыли и шлама — критично для ресурса направляющих.
Тиски для электроэрозионных станков
Как правило, изготавливаются из нержавеющей стали или имеют антикоррозийное покрытие — работа ведётся в среде диэлектрика. Высокая точность позиционирования. Минимальная высота — для увеличения рабочей зоны.
Вопрос «тиски для фрезерного станка какие лучше» не имеет универсального ответа: для тяжёлой обдирки стали 40Х оптимальны массивные неповоротные гидравлические, для чистовой обработки алюминиевых корпусов — модульные с мягкими губками.
Для многих типовых сверлильных операций нагрузки ниже, чем при тяжёлом фрезеровании, однако при силовом сверлении больших диаметров осевая сила может быть значительной — ориентируйтесь на расчёт или практические данные по конкретному режиму.
Значения точности для прецизионных моделей существенно жёстче, чем для универсальных. Параметры задаются паспортом тисков и классом точности.
Ключевые технические параметры при выборе
Перейдём к конкретным цифрам. Станочные тиски подбор начинается с определения численных параметров, каждый из которых напрямую влияет на результат обработки.
Ширина губок станочных тисков
Ширина губок станочных тисков — первый параметр, с которого начинается подбор. Она определяет максимальную ширину (или диаметр) заготовки, которую можно надёжно зафиксировать с достаточной площадью контакта.
Распространённые типоразмеры по ширине губок зависят от производителя и серии; при подборе ориентируйтесь на каталог и габариты вашего станка.
Ширина губки должна быть не меньше ширины (диаметра) самой крупной заготовки из номенклатуры. Если деталь уже губки — она зажата надёжно. Если шире — возникает опрокидывающий момент, деталь может сместиться при врезании фрезы.
Практическая рекомендация: проанализируйте всю номенклатуру деталей, которые будут обрабатываться в ближайшие 2–3 года, и выбирайте по максимальному размеру с разумным запасом.
Максимальный раскрыв (ход губок)
Раскрыв определяет диапазон размеров заготовок, которые можно зажать без переналадки. Конкретные значения зависят от типоразмера и конструкции тисков и указываются в паспорте модели.
Выбирать раскрыв «впритык» под текущую номенклатуру. Запас необходим по двум причинам:
- Номенклатура деталей меняется — появляются новые заказы с другими габаритами.
- Между губками может потребоваться установить дополнительную оснастку: подставки, призмы, мягкие накладки.
Усилие зажима тисков
Усилие зажима тисков — параметр, от которого зависит, удержит ли оснастка деталь под нагрузкой. Недостаточное усилие приводит к вибрациям, смещению заготовки и поломке инструмента. Избыточное — к деформации тонкостенных деталей.
Ориентировочные соотношения (конкретные значения зависят от материала заготовки, вылета инструмента, типа губок и других факторов):
| Тип обработки | Относительное усилие зажима |
|---|---|
| Лёгкое фрезерование, сверление малых диаметров | Низкое |
| Чистовое фрезерование, средние режимы | Среднее |
| Черновое фрезерование, тяжёлые режимы | Высокое |
| Обдирка, силовое фрезерование | Максимальное |
Исходная точка — расчёт сил резания для конкретной операции (по справочникам или с помощью CAM-системы). Сила зажима должна обеспечивать удержание детали с достаточным коэффициентом запаса (в справочной литературе по приспособлениям обычно рекомендуется не менее 2,0–2,5) по отношению к результирующей силе резания с учётом коэффициента трения между губками и заготовкой. Коэффициент трения существенно зависит от материала заготовки, состояния поверхности, наличия СОЖ/масла и типа губок (гладкие, рифлёные, мягкие) — используйте значения из справочника или методики, принятой на вашем предприятии.
Для винтовых (ручных) тисков усилие зажима определяется моментом затяжки и состоянием резьбовой пары. Если критична повторяемость — используйте динамометрический ключ или ограничитель момента, либо выбирайте механизированные решения с контролируемым усилием.
Точность станочных тисков
Точность станочных тисков характеризуется несколькими геометрическими параметрами:
- Параллельность подвижной и неподвижной губок — контролируемый параметр, значение которого зависит от класса точности тисков и указывается в паспорте. Для прецизионных тисков допуски существенно жёстче, чем для тисков нормальной точности.
- Перпендикулярность губок к основанию — критично для обеспечения вертикальности обработанных поверхностей.
- Плоскостность опорной поверхности основания — определяет качество базирования на столе станка.
Важно: заявленная точность тисков зависит от методики производителя (условия измерения, длина базы, усилие зажима при контроле). При сравнении моделей разных производителей запрашивайте паспорт или протокол контроля с указанием условий, при которых получены значения.
Для финишных операций, изготовления деталей по квалитетам IT6–IT7 и обеспечения взаимозаменяемости в серийном производстве требуются тиски повышенной или высокой точности. Для обдирки и черновых операций — достаточно нормальной.
Для точных операций после установки тисков рекомендуется выполнить контроль индикатором — особенно при смене оснастки, наличии забоин на столе или отсутствии базирующих шпонок. Даже прецизионные тиски потеряют свою точность, если установить их на повреждённую поверхность стола.
Эффект «подъёма» детали при зажиме (jaw lift)
Отдельный риск при зажиме в тисках — «подъём» детали: смещение заготовки вверх при затяжке. Этот эффект возникает из-за геометрии направляющих и ходового винта, при котором усилие зажима имеет вертикальную составляющую.
- Потеря параллельности обработанных поверхностей относительно основания.
- Несоответствие размеров по высоте.
- Брак по позиционным допускам.
- Выбирать конструкции, снижающие подъём: тиски с клиновым или угловым прижимом (например, системы типа AngLock), где усилие направлено не только горизонтально, но и вниз.
- Следить за чистотой губок и опорных поверхностей — загрязнения усиливают эффект.
- Использовать параллельные подкладки (параллели) и контролировать посадку заготовки после зажима — деталь должна плотно прилегать к подкладкам.
- При критичных допусках — простучать заготовку мягким молотком после предварительного зажима, затем дотянуть.
Габариты и масса
Размеры тисков должны соотноситься с рабочей поверхностью стола станка:
- Тиски не должны свисать за край стола — это создаёт консольную нагрузку и снижает точность.
- Тиски не должны перекрывать Т-образные пазы, которые могут понадобиться для установки дополнительной оснастки.
- Масса особенно критична для вертикальных обрабатывающих центров: тяжёлые тиски увеличивают нагрузку на приводы подач и направляющие, снижают допустимые ускорения и, как следствие, производительность.
Ориентируйтесь на паспорт станка: учитывайте суммарную массу (тиски + заготовка + дополнительные приспособления) и требования к распределению нагрузки. При высоких ускорениях дополнительно оценивайте влияние массы на динамику осей по рекомендациям производителя станка.
Способ крепления тисков к столу станка
Крепление тисков к столу станка определяет жёсткость и точность позиционирования всей системы.
Т-образные пазы
Стандартный способ. Тиски крепятся болтами или шпильками через Т-гайки, которые вставляются в пазы стола. Размеры пазов зависят от конструкции стола и применяемого стандарта. Перед покупкой тисков обязательно проверьте фактический размер Т-пазов и тип крепежа на вашем станке (по паспорту или прямым замером).
Шпонки
В основании тисков входят в Т-образный паз стола и обеспечивают ускоренное позиционирование — тиски обычно встают близко к параллели продольному ходу стола, что сокращает время выверки. Для точных работ рекомендуется дополнительно выполнить контроль индикатором и при необходимости подкорректировать положение.
Системы нулевой точки (zero-point)
Быстросменные модульные системы (например, SCHUNK VERO-S). Тиски фиксируются на столе за секунды; точность позиционирования и повторяемость зависят от конкретной системы и указываются в её паспорте. Инвестиция оправдана при частой смене оснастки — на участках с номенклатурой более 10–15 наименований деталей.
Крепление через отверстия в основании
Для небольших настольных станков и специализированной оснастки.
Сводная таблица: ключевые параметры
| Параметр | На что влияет | Как определить нужное значение |
|---|---|---|
| Ширина губок | Надёжность базирования | По максимальной ширине заготовки + разумный запас |
| Раскрыв | Диапазон зажимаемых деталей | По номенклатуре заготовок + запас |
| Усилие зажима | Удержание при резании | Расчёт по силам резания с коэффициентом запаса (по паспорту тисков и справочнику) |
| Точность | Позиционирование детали | По допускам на обрабатываемые детали (класс точности тисков — по паспорту) |
| Габариты и масса | Совместимость со станком | По паспорту станка (размер стола, допустимая суммарная нагрузка) |
| Крепление | Жёсткость, скорость переналадки | По типу и размеру Т-пазов станка (замер или паспорт) |
Материалы изготовления: на что влияют и как выбирать
Материал корпуса и губок тисков — это не маркетинговая характеристика, а прямое влияние на жёсткость, демпфирование, ресурс и стоимость.
Материалы корпуса
Чугун (серый СЧ, высокопрочный ВЧ)
Чугунные станочные тиски — стандартное решение для большинства фрезерных и сверлильных работ. Ключевое преимущество чугуна — способность гасить вибрации (демпфирование) значительно лучше, чем сталь. Для операций с прерывистым резанием (торцевое фрезерование, обработка прерывистых поверхностей) это критически важно: меньше вибраций — выше стойкость инструмента и чище поверхность.
Высокопрочный чугун ВЧ (с шаровидным графитом) используется в тисках повышенного класса — он в целом обладает более высокой прочностью, чем серый чугун, при сопоставимом демпфировании. Конкретные значения зависят от марки и должны подтверждаться справочными данными.
Сталь (закалённая, инструментальная)
Стальные корпуса применяются в прецизионных тисках, работающих под высокими нагрузками. Закалённая сталь обеспечивает минимальный износ направляющих и сохранение геометрической точности на протяжении всего срока эксплуатации. Твёрдость и термообработка направляющих зависят от модели и технологии производителя и указываются в спецификации.
Алюминиевые сплавы
Применяются в модульных и низкопрофильных тисках для высокоскоростной обработки. Основное преимущество — масса: алюминиевые и комбинированные конструкции могут существенно снижать массу оснастки по сравнению со стальными аналогами. Это критично для станков с высокими ускорениями, где каждый килограмм на столе снижает допустимую динамику. Фактическая разница в массе зависит от типоразмера и конструкции конкретной модели.
Материал губок и сменные губки для тисков
Стандартные губки обычно выполняются из закалённой стали с рифлёной или гладкой рабочей поверхностью. Конкретная твёрдость зависит от производителя и серии и указывается в спецификации.
Сменные губки для тисков — необходимый элемент гибкости:
| Тип губок | Материал | Применение |
|---|---|---|
| Закалённые рифлёные | Сталь | Стандартный зажим, черновые операции |
| Закалённые гладкие | Сталь | Чистовые операции, точное базирование |
| Мягкие | Алюминий, латунь, медь | Детали с обработанными поверхностями, мягкие материалы |
| Полиуретановые | Полиуретан | Тонкостенные, легкодеформируемые детали |
| Призматические | Сталь | Круглые заготовки (валы, прутки) |
| Ступенчатые | Сталь | Зажим деталей разной высоты в одних тисках |
| Специальные (фасонные) | По чертежу | Под конкретную деталь — максимальная площадь контакта |
При заказе тисков сразу планируйте бюджет на 2–3 комплекта сменных губок. Стоимость комплекта — как правило, небольшая доля от цены тисков, а влияние на универсальность и качество зажима — определяющее.
Покрытия и обработка поверхностей
- Фосфатирование — базовая антикоррозийная защита, снижает трение.
- Закалка ТВЧ направляющих — повышает износостойкость по сравнению с незакалёнными; величина эффекта зависит от материала, режимов и условий эксплуатации.
- Хромирование, никелирование — для тисков, работающих в агрессивных средах (электроэрозия, шлифование с обильной подачей СОЖ).
- Антикоррозийное покрытие корпуса — предотвращает образование ржавчины при хранении и эксплуатации в условиях повышенной влажности.
Как подобрать тиски под конкретную задачу: пошаговый алгоритм
Ниже — структурированный алгоритм, который позволяет из сотен моделей на рынке выбрать 2–3 оптимальных варианта для сравнения и финального решения.
Шаг 1. Определить параметры станка
Зафиксируйте:
- тип станка (вертикально-фрезерный, горизонтально-фрезерный, сверлильный, шлифовальный, ОЦ с ЧПУ);
- размер рабочей поверхности стола (длина × ширина, мм);
- размер и шаг Т-образных пазов (мм) — по паспорту или прямым замером;
- ход по осям X, Y, Z (мм) — чтобы тиски не ограничивали рабочую зону;
- допустимая нагрузка на стол (кг);
- мощность шпинделя (кВт) — косвенно определяет максимальные силы резания.
Шаг 2. Описать номенклатуру заготовок
- Материал (сталь, алюминий, чугун, титан, пластик, композит).
- Форма (призматическая, цилиндрическая, фасонная).
- Габариты: минимальный и максимальный размер заготовки (длина × ширина × высота, мм).
- Требуемая точность обработки (квалитет, допуск, шероховатость поверхности).
- Серийность: единичное, мелкосерийное (до 50 шт.), серийное (50–500 шт.), массовое (500+ шт.).
Шаг 3. Определить тип обработки и силы резания
- Черновая или чистовая?
- Прерывистое резание (торцевое фрезерование) или непрерывное (контурное)?
- Фрезерование, сверление, расточка, шлифование?
- Ориентировочный расчёт сил резания (по справочнику или в CAM).
Шаг 4. Выбрать тип привода
- Единичное и мелкосерийное производство → винтовые станочные тиски.
- Среднесерийное, частая смена заготовки → пневматические или эксцентриковые.
- Серийное и массовое производство, тяжёлые режимы → гидравлические станочные тиски.
- ОЦ с ЧПУ, автоматизированные линии → механизированные с ЧПУ-управлением.
Шаг 5. Определить требования к точности
Сопоставьте допуски на изготавливаемые детали с классом точности тисков. Правило: точность тисков должна быть минимум в 2–3 раза выше, чем допуск на деталь. Если допуск на деталь ±0,05 мм, тиски должны обеспечивать позиционирование с точностью не хуже ±0,015–0,02 мм.
Шаг 6. Учесть бюджет и совокупную стоимость владения
Совокупная стоимость владения (TCO) включает:
- Цену покупки.
- Ресурс (срок службы до замены или капитального ремонта).
- Стоимость сменных губок и расходных элементов.
- Ремонтопригодность (доступность запчастей, возможность шлифовки губок).
- Потери от брака и простоев при использовании дешёвой оснастки.
- Доступность аналогов (в условиях ограниченной логистики с европейскими поставщиками — критически важный фактор).
Тиски премиум-сегмента при длительном сроке службы и минимальных затратах на обслуживание часто оказываются дешевле бюджетных аналогов, которые требуют более ранней замены.
Обзор ведущих производителей и ценовые сегменты
Объективный обзор рынка без прямой рекламы. В каталоге нашей компании представлены решения из всех перечисленных сегментов — это позволяет подобрать оптимальный вариант под любые задачи и бюджет, а при дефиците конкретной модели — предложить проверенный аналог из наличия.
Премиум-сегмент
SCHUNK (Германия)
Эталон в области зажимной техники. Ассортимент закрывает весь спектр задач: от классических винтовых до гидравлических, модульных для 5-осевой обработки и быстросменных систем. Отличительные черты: стабильная геометрическая точность, продуманная эргономика, совместимость внутри экосистемы зажимной оснастки SCHUNK.
RÖHM (Германия)
Один из старейших производителей зажимной техники (основан в 1909 году). Выпускает широкую линейку механических прецизионных и гидравлических тисков, которые ценятся за ресурс и качество материалов. Гидравлические тиски RÖHM — частый выбор для серийного производства на ОЦ с ЧПУ. Конкретные серии и их характеристики уточняйте в актуальном каталоге производителя.
GERARDI (Италия)
Специализация — модульная оснастка для обрабатывающих центров. Обеспечивают высокую точность и повторяемость при многономенклатурном производстве. Компактные габариты и совместимость с системами нулевой точки.
KURT (США)
Один из наиболее известных производителей фрезерной оснастки. Запатентованная система AngLock обеспечивает прижим заготовки не только в горизонтальной, но и в вертикальной плоскости, что снижает эффект «подъёма» детали при зажиме.
Средний сегмент
Bison-Bial (Польша)
Один из крупнейших европейских производителей зажимной оснастки. Широкий модельный ряд: от слесарных до прецизионных станочных. Отличный баланс цены и качества — тиски Bison-Bial активно используются в механических цехах по всей России. Соответствуют требованиям DIN, доступны в различных исполнениях (поворотные, неповоротные, самоцентрирующие).
Homge (Тайвань)
Популярный производитель с широким ассортиментом: гидравлические, пневматические, модульные, самоцентрирующие. Достойная точность при цене ниже европейских аналогов. Надёжный выбор для цехов среднесерийного производства. Точные характеристики и ценовое сравнение уточняйте по актуальным каталогам и прайсам.
VERTEX (Тайвань)
Широкий каталог оснастки, включая все виды станочных тисков, делительные головки, поворотные столы. Популярны на российском рынке благодаря оптимальному соотношению стоимости и функциональности.
GIN (Тайвань)
Прецизионные тиски для шлифовальных и фрезерных операций. Достойное качество обработки базовых поверхностей, хороший ресурс.
Бюджетный сегмент
Российские производители
Например, продукция под марками «ВИЗ», «Станкозавод». Подходят для ремонтных цехов, несерийных задач, учебных мастерских — там, где не предъявляются высокие требования к точности. Плюсы: доступная цена, ремонтопригодность, наличие на складах.
Китайские производители
Широчайший ценовой диапазон — от некондиционных изделий до вполне рабочих решений. Применимы для обдирочных работ, сверловки, вспомогательных операций. Ограничения: нестабильность качества от партии к партии, ускоренный износ направляющих, появление люфта ходового винта при интенсивной эксплуатации. Перед покупкой рекомендуется проверять реальную геометрию на контрольной плите.
Сравнительная таблица: производители станочных тисков
| Производитель | Страна | Сегмент | Ключевая специализация | Ценовой уровень* |
|---|---|---|---|---|
| SCHUNK | Германия | Премиум | 5-осевая, модульные системы, гидравлика | ●●●●● |
| RÖHM | Германия | Премиум | Гидравлические, прецизионные | ●●●●● |
| GERARDI | Италия | Премиум | Модульная оснастка для ОЦ | ●●●●○ |
| KURT | США | Премиум | Фрезерные тиски | ●●●●● |
| Bison-Bial | Польша | Средний | Универсальные станочные | ●●●○○ |
| Homge | Тайвань | Средний | Все типы привода | ●●●○○ |
| VERTEX | Тайвань | Средний | Широкий ассортимент оснастки | ●●○○○ |
| Российские | Россия | Бюджетный | Ремонтные, универсальные | ●○○○○ |
| Китайские (noname) | Китай | Бюджетный | Вспомогательные операции | ●○○○○ |
*Ценовой уровень: ● — минимальная стоимость, ●●●●● — максимальная.
Аксессуары и дополнительная оснастка
Правильно подобранные аксессуары расширяют функциональность тисков и продлевают их ресурс.
Сменные губки
Главный элемент гибкости. Помимо стандартных (прямых закалённых), используются:
- Призматические — V-образный паз для круглых деталей, обеспечивает самоцентрирование.
- Ступенчатые — для зажима деталей разной высоты.
- Мягкие (алюминий, медь, латунь, полиуретан, дерево, капролон) — для фиксации деталей с чистовыми поверхностями без вмятин и царапин.
- Специальные фасонные — изготавливаются под конкретную деталь для максимальной площади контакта и минимального риска деформации.
Подставки и проставки
Для увеличения высоты зажима. Позволяют обрабатывать высокие детали или использовать тиски с малым раскрывом.
Параллели и упоры (торцевые, боковые)
Для повторяемого базирования по высоте и длине при серийной обработке. Параллельные подкладки также позволяют контролировать эффект «подъёма» детали при зажиме.
Защитные кожухи и гармошки
Защита ходового винта и направляющих от стружки и СОЖ. Сравнительно недорогой аксессуар, который может заметно продлить ресурс оснастки.
Наборы крепежа для Т-образных пазов
Болты, шпильки, Т-гайки, прижимные планки. Рекомендуется приобретать в комплекте с тисками, чтобы не терять время на подбор подходящего размера.
Динамометрические ключи
Для контроля усилия зажима при работе с тонкостенными деталями и деталями из мягких сплавов. Позволяют исключить деформацию заготовки из-за перетяжки.
Удлинители губок
Для увеличения ширины захвата при обработке длинных заготовок.
Типичные ошибки при выборе станочных тисков
Разберём наиболее частые промахи, каждый из которых встречался в реальной практике.
Выбор по цене без учёта совокупной стоимости владения
Ситуация: цех закупил партию бюджетных тисков — экономия на старте. Через несколько месяцев — люфт ходового винта, потеря параллельности губок, рост процента брака. Замена тисков плюс затраты на брак могут многократно превысить разницу в цене.
Несоответствие размера тисков столу станка
Слишком крупные тиски на компактном фрезерном станке ограничивают ход по осям X и Y — часть рабочей зоны становится недоступной. Слишком мелкие — не обеспечивают достаточной площади опоры и жёсткости для крупных заготовок.
Недостаточное усилие зажима для тяжёлых режимов
Пример: на участке начали фрезеровать карманы в стальных заготовках в тисках, которые ранее использовались только для сверловки. Результат — срыв заготовки, сломанная фреза, задир на столе станка.
Использование слесарных тисков на станке
Это не ошибка — это грубейшее нарушение, которое тем не менее встречается в небольших мастерских. Слесарные тиски не рассчитаны на силы резания, не имеют точных базовых поверхностей и не предназначены для крепления к столу станка. Результат: низкая точность, быстрый выход тисков из строя, риск травматизма при вырыве заготовки.
Игнорирование точности базовых поверхностей
Тиски установлены на стол с забоинами от упавшего ключа. Или стоят без выверки — «на глаз». Итог: обработанные плоскости непараллельны и неперпендикулярны основанию. Деталь формально в допуске по чертежу, но не собирается в узел.
Покупка поворотных тисков там, где нужны неповоротные
Классический случай: «Возьмём поворотные — вдруг пригодится». В результате — потеря жёсткости и виброустойчивости. При тяжёлом фрезеровании поворотное соединение «дышит», появляются следы вибрации на обработанной поверхности. А поворот за 2 года так ни разу и не использовался.
Отсутствие учёта необходимости сменных губок
Попытка зажать вал ∅30 мм стандартными плоскими губками — деталь проскальзывает, на поверхности вала — вмятины от рифления. Решение — призматические или мягкие сменные губки для тисков. Стоимость комплекта невелика, а стоимость испорченного вала — может быть на порядок выше.
Неправильный выбор способа крепления к столу
Использование коротких болтов вместо шпилек, отсутствие шпонок для базирования, «экономия» на крепеже. При тяжёлом резании тиски сдвигаются на столе — партия в брак.
Игнорирование высоты тисков (Z-координата)
Особенно критично для станков с ограниченным ходом по оси Z. Высокие тиски «съедают» рабочую зону — фреза не достаёт до дна кармана. Перед покупкой обязательно проверьте: высота тисков + высота заготовки + длина вылета инструмента ≤ максимальный ход Z.
Уход, обслуживание и продление ресурса
Станочные тиски — не расходник, а инвестиция. При грамотном обслуживании качественные тиски служат многие годы без потери точности.
Регулярная очистка
После каждой смены — удаление стружки и остатков СОЖ из Т-образных пазов, с направляющих и ходового винта. Стружка, попавшая между направляющими, работает как абразив — ускоряет износ в разы.
Смазка
Ходовой винт, гайка и направляющие смазываются в соответствии с регламентом производителя. Тип смазки и периодичность выбирайте по руководству по эксплуатации конкретных тисков; при отсутствии данных допустимо использовать универсальные пластичные смазки, совместимые с условиями эксплуатации.
Проверка и восстановление точности
Раз в 6–12 месяцев (или при появлении отклонений) — контроль параллельности и перпендикулярности губок с помощью индикатора часового типа. При выходе за допуск — шлифовка губок в сборе (при наличии возможности и соответствующей квалификации; не все конструкции допускают данную операцию), притирка основания.
Хранение
Тиски не должны храниться на полу, в сырых помещениях или рядом с источниками влаги. При длительном простое — нанесение консервационной смазки на все обработанные поверхности в соответствии с требованиями производителя или действующими нормативами предприятия по консервации оснастки.
- Люфт ходового винта превышает допустимый предел, указанный производителем — губка «гуляет» при зажиме.
- Износ направляющих — подвижная губка заклинивает или перемещается неравномерно.
- Потеря точности (параллельность, перпендикулярность) не восстанавливается шлифовкой.
- Трещины или сколы на корпусе, деформация основания.
- Неустранимые повреждения рабочих поверхностей губок.
Чек-лист для заказа станочных тисков
Перед тем как обращаться к поставщику или формировать заявку на закупку, ответьте на следующие вопросы. Этот чек-лист для выбора станочных тисков сэкономит время на переписку и позволит получить точные предложения.
- Тип и модель станка, размер стола (мм), размер и шаг Т-образных пазов (мм).
- Материал обрабатываемых заготовок (сталь, алюминий, чугун, титан, пластик).
- Габариты заготовок — минимальный и максимальный размер (длина × ширина × высота, мм).
- Тип обработки и режимы резания (черновая/чистовая, тип инструмента, глубина и ширина резания).
- Серийность производства (единичное / мелкосерийное / серийное / массовое).
- Требования к точности обработки (допуски, квалитет, шероховатость).
- Нужен ли поворот / наклон? Если да — указать диапазон углов.
- Требования к скорости зажима/разжима (критично при серийности более 50 деталей в смену).
- Наличие пневмо- или гидросистемы в цехе (давление, расход).
- Необходимость дополнительной оснастки (сменные губки, призмы, удлинители, защитные чехлы, параллели).
- Бюджет на приобретение (или предпочтительная форма оплаты: лизинг, кредит, отсрочка).
Скачайте этот чек-лист в формате PDF и заполните его совместно с технологом и мастером участка. Это позволит учесть требования всех сторон и избежать ситуации, когда купленные тиски «не подошли».
От грамотного подбора — к стабильному результату
Станочные тиски — фундамент точности, производительности и безопасности механической обработки. Правильно подобранная зажимная оснастка окупается снижением брака, ростом стойкости режущего инструмента и сокращением простоев на переналадку. Экономия на тисках — это экономия на результате.
- Подбор начинается с параметров станка и номенклатуры заготовок, а не с прайс-листа.
- Виды станочных тисков различаются по типу привода, конструкции и назначению — универсального решения не существует.
- Усилие зажима, точность, ширина губок и способ крепления — параметры, которые должны быть определены до начала выбора модели.
- Совокупная стоимость владения (TCO) важнее цены приобретения.
- Сменные губки и аксессуары — не опция, а необходимость для универсального использования.
- Эффект «подъёма» детали при зажиме — один из ключевых источников брака; учитывайте его при выборе конструкции и организации процесса.
Если остались вопросы по подбору или нужно рассчитать оптимальную модель под конкретные задачи — наши инженеры-технологи готовы помочь. Мы подберём аналог из наличия, предложим решение с оптимальным соотношением цены и производительности, организуем доставку в любой регион России. Для крупных заказов доступны лизинг, кредит, отсрочка платежа и работа со спецсчетами. Сделка защищена банковской гарантией.
Нужна помощь в подборе станочных тисков?
Наши инженеры-технологи помогут выбрать оптимальную модель под ваши задачи и бюджет
Часто задаваемые вопросы (FAQ)
Станочные тиски спроектированы для фиксации заготовки на столе станка при механической обработке. Они отличаются повышенной жёсткостью конструкции, высокой точностью базовых поверхностей (параллельность и перпендикулярность губок контролируются при производстве — конкретные значения зависят от класса точности и производителя), наличием элементов для крепления в Т-образные пазы стола и применением износостойких материалов (закалённый чугун, инструментальная сталь). Слесарные тиски рассчитаны на ручные операции и не обеспечивают ни точности, ни жёсткости, необходимой для работы под нагрузками резания.
Зависит от задачи. Для большинства операций на универсальном фрезерном станке оптимальны неповоротные винтовые тиски — они обеспечивают максимальную жёсткость. Типоразмер (ширину губок) подбирайте под номенклатуру заготовок и размер стола вашего станка. Для серийного производства на ОЦ с ЧПУ — гидравлические или модульные тиски. Для 5-осевой обработки — низкопрофильные компактные системы с интеграцией в систему нулевой точки. В каждом случае определяющими факторами являются материал и размеры заготовки, режимы резания и серийность.
Необходимое усилие зажима определяется на основе расчёта сил резания для конкретной операции. Коэффициент запаса по удержанию заготовки должен быть достаточным (в справочной литературе обычно рекомендуется не менее 2,0–2,5). Конкретное усилие зависит от материала заготовки, типа губок, наличия СОЖ и других факторов. При сомнениях — лучше выбрать тиски с бо́льшим усилием зажима и при необходимости контролировать момент затяжки динамометрическим ключом.
Поворотные тиски нужны, если операция требует обработки заготовки под разными углами в горизонтальной плоскости — например, фрезерование пазов под 30°, 45°, 60° на инструментальном участке. Если обработка ведётся только вдоль осей X/Y — поворотные тиски создают избыточную степень свободы, снижают жёсткость и виброустойчивость. В этом случае стационарные (неповоротные) — правильный выбор.
Синусные тиски — прецизионная оснастка для установки заготовки под точно заданным углом с использованием набора концевых мер (плиток Иогансона). Применяются на шлифовальных операциях, в инструментальном производстве, для контрольно-измерительных задач. Достижимая точность зависит от параметров тисков и набора КМД — уточняйте в паспорте.
Очистка от стружки и СОЖ — после каждой смены. Смазка ходового винта и направляющих — в соответствии с регламентом производителя (ориентировочно: раз в неделю при ежедневной эксплуатации, раз в месяц при периодической). Контроль точности с помощью индикатора — раз в 6–12 месяцев. При длительном хранении — консервация в соответствии с требованиями производителя или нормативами предприятия.
Да. При заказе оснастки для производства доступны различные финансовые инструменты: лизинг, кредит, отсрочка платежа, работа со спецсчетами. Это особенно актуально при модернизации участка или оснащении нового цеха, когда бюджет на оснастку распределяется на несколько периодов.
Универсального ответа нет — зависит от задач и бюджета. Для прецизионных и серийных задач на ОЦ с ЧПУ — SCHUNK, RÖHM, GERARDI, KURT (премиум-сегмент). Для универсальных и среднесерийных задач — Bison-Bial, Homge, VERTEX (средний сегмент). Для ремонтных цехов и вспомогательных операций — российские и бюджетные тиски. При выборе критически важно оценивать не бренд, а соответствие конкретной модели вашим техническим требованиям.
«Подъём» (jaw lift) — смещение заготовки вверх при затяжке тисков. Вызван геометрией направляющих и ходового винта. Для минимизации используйте тиски с клиновым или угловым прижимом, следите за чистотой губок и опорных поверхностей, применяйте параллельные подкладки и контролируйте плотность прилегания заготовки после зажима. Подробнее — в разделе «Эффект подъёма детали при зажиме» в данной статье.
