Магнитный сверлильный станок решает одну конкретную задачу: сверление точных отверстий там, где невозможно использовать стационарное оборудование. Балка длиной 12 метров, смонтированная колонна, корпус резервуара — деталь не едет к станку, станок приезжает к детали.
Эта статья — для инженеров и операторов, которые уже понимают суть инструмента и выбирают конкретное решение. Разберём принцип работы, сценарии применения, ключевые параметры и ошибки, которые приводят к неправильному выбору.
Принцип работы магнитного станка
Магнитный сверлильный станок по металлу — это переносной сверлильный станок, который удерживается на заготовке за счёт электромагнита в основании. Конструкция включает три ключевых узла.

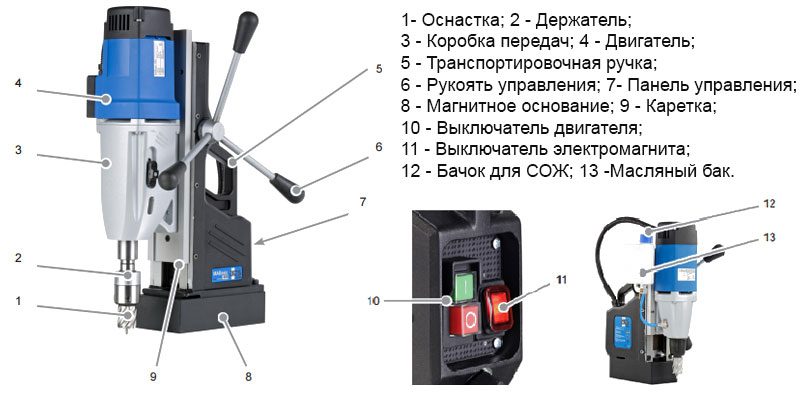

Устройство магнитного станка
Электромагнитное основание
Сердечник из магнитомягкой стали, обмотка, система управления. При подаче тока создаётся магнитное поле, притягивающее станок к ферромагнитной поверхности.
- Сила удержания: 9000–18000 Н
- Мощность магнита: 50–150 Вт
- Площадь контакта определяет стабильность
Привод и шпиндель
Электродвигатель (1000–1800 Вт) передаёт вращение через редуктор на шпиндель. Конструкции различаются:
- Поперечное расположение — высокая жёсткость
- Продольное расположение — компактность
Механизм подачи (пиноль)
Вертикальное перемещение шпинделя через рычаг или штурвал. Ход пиноли определяет глубину сверления за один проход.
Диапазон: 80–250 мм
Как работает удержание
Магнит работает только при наличии электропитания. При отключении тока — удержание пропадает мгновенно. Это критично при работе на высоте!
Требования к поверхности для надёжного удержания:
- Материал — ферромагнитный (углеродистая сталь, низколегированная сталь)
- Толщина — минимум 6 мм, оптимально от 10 мм
- Состояние — чистая, плоская, без окалины и толстого слоя краски
Где магнитный станок незаменим
Ключевой критерий: если деталь нельзя переместить к стационарному станку — нужна магнитная дрель по металлу. Это не компромисс, а единственное решение.

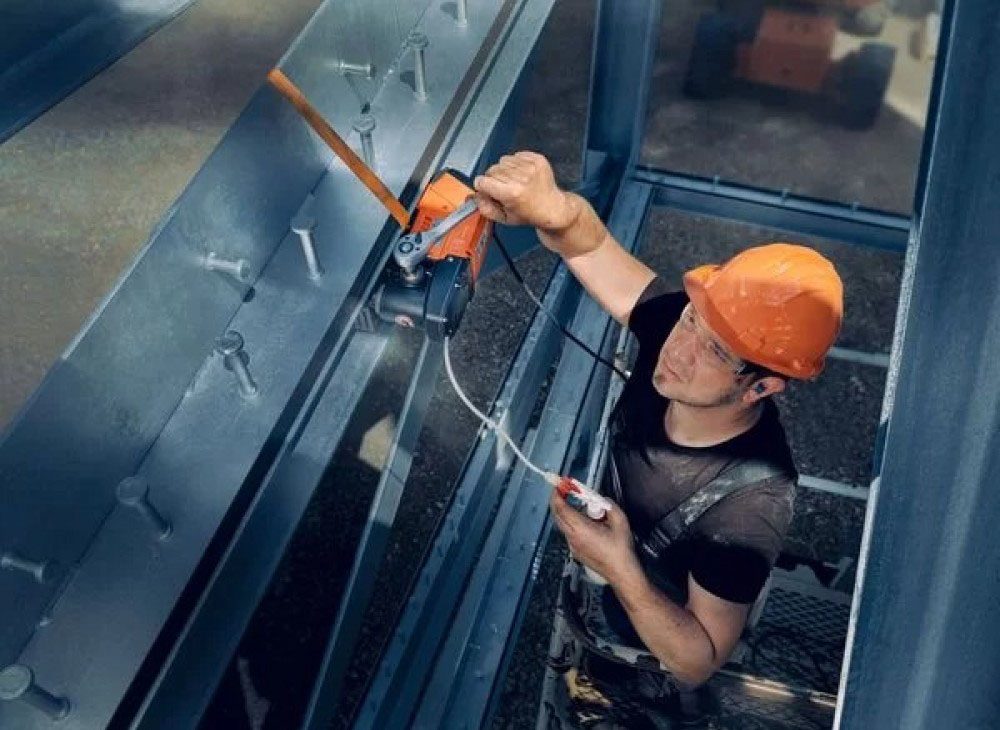

Сценарий 1. Монтаж металлоконструкций
Сверление отверстий в балках, колоннах, связях непосредственно на строительной площадке:
- Сверление балки и швеллера под болтовые соединения
- Отверстия в косынках и фасонках
- Рассверливание отверстий под укрупнённые болты
Смонтированные конструкции имеют габариты 6–12 м и более, демонтаж для сверления нерационален.
Сценарий 2. Судостроение и судоремонт
Работа на корпусах судов — вертикальные и потолочные поверхности, стеснённые условия отсеков:
- Сверление обшивки толщиной 8–25 мм
- Отверстия под технологические проходки
- Ремонтные работы в доке и на плаву
Требуется повышенная сила удержания (от 13000 Н) и обязательная страховочная цепь.
Сценарий 3. Мостостроение
Сверление на металлоконструкциях пролётных строений. Условия — высота, ветер, ограниченный доступ:
- Отверстия в элементах пролётных строений
- Сверление на опорных частях
- Работа на вертикальных поверхностях
Сценарий 4. Энергетика и нефтегаз
Монтаж и ремонт технологического оборудования:
- Сверление обечаек резервуаров
- Отверстия в опорах трубопроводов
- Работа во взрывоопасных зонах (требуются специальные исполнения)
Сценарий 5. Производство крупногабаритных изделий
Заводские условия, но деталь не помещается на стационарный станок:
- Рамы карьерной техники
- Корпуса трансформаторов
- Элементы грузоподъёмного оборудования
Переносной сверлильный станок на магнитном основании — не замена стационарному оборудованию, а инструмент для задач, где стационарный станок физически неприменим.
Магнитный станок vs ручная дрель: сравнение
Прямой ответ: магнитный станок выигрывает по точности, производительности и эргономике. Ручная дрель — только для единичных отверстий малого диаметра.
Сравнительная таблица
| Параметр | Ручная дрель | Магнитный станок |
|---|---|---|
| Максимальный диаметр (сталь) | 13–16 мм | 35–100 мм |
| Точность позиционирования | ±1–2 мм | ±0,1–0,3 мм |
| Перпендикулярность отверстия | зависит от оператора | обеспечена конструкцией |
| Время сверления ∅25 мм, сталь 15 мм | 3–5 минут | 40–60 секунд |
| Усталость оператора | высокая | минимальная |
| Работа на вертикали/потолке | крайне затруднена | штатный режим |
| Применение корончатых фрез | невозможно | основной инструмент |
Преимущества магнитного станка
Точность без разметки
Направляющий штифт (пилот) фиксируется в накернённой точке. Отклонение от оси — не более 0,3 мм. Ручная дрель требует кондуктора для сопоставимой точности.
Перпендикулярность гарантирована
Жёсткая конструкция пиноли исключает «уход» сверла. Критично для болтовых соединений с контролируемым натяжением.
Производительность
Корончатая фреза снимает только контур отверстия. Отверстие ∅50 мм за 1–2 минуты вместо 10–15 минут спиральным сверлом.
Эргономика
Оператор не удерживает вес инструмента — магнит держит станок, руки управляют подачей. Снижение утомляемости в 3–5 раз за смену.
Работа в любом положении
Сверление на вертикальных стенках и потолке — штатный режим. Ручная дрель в таких условиях практически неприменима.
Магнитный станок vs стационарный: когда что выбрать
Правило: стационарный станок эффективнее, если деталь можно к нему доставить. Магнитный станок — когда нельзя.
Критерии выбора
| Критерий | Стационарный станок | Магнитный станок |
|---|---|---|
| Габариты детали | до 1,5–2 м | без ограничений |
| Масса детали | до 500–2000 кг | без ограничений |
| Серийность | средняя и крупная серия | единичное, мелкосерийное |
| Место работы | цех с инфраструктурой | объект, монтажная площадка |
| Стоимость отверстия | ниже при объёме | ниже при мобильности |
Когда стационарный станок оптимален
- Детали умеренных габаритов, помещаются на стол
- Серийное производство — сотни и тысячи деталей
- Требуется высокая точность (радиально-сверлильные станки)
- Есть инфраструктура: цех, кран, подвод СОЖ
Когда магнитный станок — единственный вариант
- Деталь смонтирована и не демонтируется
- Габариты превышают возможности стационарного оборудования
- Работа на объекте (стройплощадка, судоверфь, эстакада)
- Единичные отверстия в разных точках крупной конструкции
Ключевые параметры при выборе магнитного сверлильного станка
Выбор магнитного сверлильного станка определяется пятью основными параметрами. Ошибка в любом из них приводит к неэффективной работе или аварийным ситуациям.
1. Сила удержания магнита
Измеряется в ньютонах (Н) или килограмм-силе (кгс). 1 кгс ≈ 10 Н
| Сила удержания | Применение |
|---|---|
| 9000–10000 Н | Горизонтальные поверхности, небольшие диаметры |
| 12000–13000 Н | Универсальное применение, вертикаль |
| 15000–18000 Н | Потолочные работы, крупные фрезы, интенсивные режимы |
Для работы на вертикальных и потолочных поверхностях — минимум 13000 Н. Запас силы удержания не бывает лишним.
2. Мощность двигателя
Определяет возможность работы с крупными фрезами и производительность на твёрдых материалах.
| Мощность | Макс. диаметр фрезы | Типичное применение |
|---|---|---|
| 900–1100 Вт | до 35 мм | Лёгкие работы, тонкий металл |
| 1150–1400 Вт | до 50–55 мм | Универсальное применение |
| 1500–1800 Вт | до 80–100 мм | Тяжёлые условия, толстый металл |
3. Максимальный диаметр сверления
Указывается отдельно для корончатых фрез и спиральных свёрл:
- Корончатые фрезы: 12–50 мм для средних моделей, до 80–100 мм для мощных
- Спиральные свёрла: обычно до 13–23 мм (требуется патрон-адаптер)
Выбирайте станок с запасом 20–30% по диаметру относительно типовых задач. Это снижает нагрузку и увеличивает ресурс.
4. Ход пиноли
Определяет максимальную глубину сверления за один проход без перестановки станка.
| Ход пиноли | Комментарий |
|---|---|
| 80–120 мм | Базовые модели, тонкий металл |
| 150–180 мм | Универсальное применение |
| 200–250 мм | Толстый металл, специальные задачи |
Глубина реза = ход пиноли минус 30–40 мм на зазор и выход фрезы. Станок с ходом 180 мм реально сверлит металл толщиной до 140 мм.
5. Вес станка
Критичен при работе на высоте и частых перемещениях.
| Вес | Применение |
|---|---|
| 9–12 кг | Работа на высоте, частые перемещения |
| 13–17 кг | Универсальное применение |
| 18–25 кг | Стационарная работа на крупных объектах |
Лёгкие станки менее мощные и стабильные. Для работы на высоте — выбирайте модели до 13 кг, но учитывайте ограничения по диаметру.
Нужна помощь в подборе магнитного станка?
Опишите условия работы — подберём оптимальную модель с учётом ваших задач и бюджета.
Ограничения магнитных станков
Магнитный станок — не универсальное решение. Понимание ограничений предотвращает ошибки выбора и эксплуатации.
Ограничения по материалу
Магнитная дрель по металлу работает только с ферромагнитными материалами:
✅ Подходят
- Углеродистая сталь
- Низколегированная сталь
- Чугун
- Некоторые инструментальные стали
❌ Не подходят
- Нержавеющая сталь аустенитного класса (AISI 304, 316)
- Алюминий и алюминиевые сплавы
- Медь, латунь, бронза
- Титан
Вакуумные системы крепления или механическая фиксация (струбцины, цепные крепления). Некоторые производители предлагают станки с комбинированным креплением.
Ограничения по толщине металла
Минимальная толщина для надёжного удержания — 6–8 мм. При меньшей толщине:
- Снижается сила удержания (магнитный поток не замыкается полностью)
- Возникает риск отрыва станка при заклинивании фрезы
- Тонкий металл деформируется под весом станка
| Толщина металла | Возможность работы |
|---|---|
| < 5 мм | Не рекомендуется |
| 5–8 мм | Ограниченно, только горизонталь, малые диаметры |
| 8–12 мм | Нормальная работа, все положения |
| > 12 мм | Оптимальные условия |
Ограничения по состоянию поверхности
Магнит требует плотного контакта с металлом. Проблемы создают:
- Окалина — снижает силу удержания на 20–40%
- Ржавчина — рыхлый слой не проводит магнитный поток
- Краска толщиной > 0,5 мм — создаёт зазор
- Неровности и кривизна — допуск до 0,5 мм/м
Зачистка УШМ с лепестковым кругом или металлической щёткой в зоне установки. Время — 1–2 минуты, экономия — предотвращение аварии.
Ограничения по позиционированию
Станок устанавливается на плоскую поверхность. Проблемы:
- Рёбра жёсткости — станок перекрывает ребро, не ложится плоско
- Близость к краю — основание должно полностью лежать на металле
- Сварные швы — неровность, зазор под основанием
Специальные основания с пазами под рёбра (есть у Euroboor, BDS), угловые адаптеры для работы вблизи края.
Типичные ошибки при подборе
Анализ обращений в сервис и возвратов показывает характерные ошибки при выборе магнитного сверлильного станка.
Выбор по минимальной цене
Ситуация: закупка станка эконом-класса для интенсивной эксплуатации.
Последствия: ресурс 100–150 часов заканчивается за 2–3 месяца. Простой, срыв сроков, повторная закупка.
Правильно: считать стоимость владения, а не стоимость покупки.
Избыточный запас мощности
Ситуация: покупка премиум-станка на 1800 Вт для задач ∅20–35 мм.
Последствия: переплата, избыточный вес, неудобство.
Правильно: типовой диаметр + 30% запаса.
Игнорирование условий эксплуатации
Ситуация: выбор тяжёлого станка (18+ кг) для работы на высоте.
Последствия: утомляемость, снижение производительности, травматизм.
Правильно: для высоты — модели до 12–13 кг.
Несовместимость оснастки
Ситуация: закупка станка и фрез с разными хвостовиками.
Последствия: станок есть, работать нечем.
Правильно: проверять тип хвостовика, заказывать фрезы вместе со станком.
Пренебрежение сервисом
Ситуация: покупка станка без сервиса в регионе.
Последствия: при поломке — длительный простой, кустарный ремонт.
Правильно: выбирать станки с развитой сервисной сетью.
Отсутствие СОЖ
Ситуация: работа корончатыми фрезами без охлаждения.
Последствия: перегрев фрезы, ресурс падает в 3–5 раз.
Правильно: использовать СОЖ всегда.
Экономическое обоснование для производства
Расчёт эффективности для инженера
Сравнение трудозатрат на типовой операции:
50 отверстий ∅30 мм в швеллере 200 мм, толщина стенки 12 мм.
| Метод | Время на 1 отверстие | Время на 50 отверстий | Качество |
|---|---|---|---|
| Газовая резка + рассверловка | 12–15 мин | 10–12 часов | Низкое (овальность, грат) |
| Ручная дрель + ступенчатое сверление | 8–10 мин | 7–8 часов | Среднее |
| Магнитный станок + корончатая фреза | 1,5–2 мин | 1,5–2 часа | Высокое |
Ресурс оснастки
Корончатая фреза HSS
- Ресурс: 80–150 отверстий
- Углеродистая сталь
- При правильном охлаждении
Корончатая фреза TCT
- Ресурс: 300–500 отверстий
- Нержавеющая, легированная сталь
- Большие объёмы работ
Практические рекомендации по эксплуатации
Подготовка к работе
- ✅ Проверить целостность кабеля питания
- ✅ Убедиться в чистоте основания магнита
- ✅ Зачистить поверхность металла в зоне установки
- ✅ Установить станок, включить магнит, проверить индикатор удержания
- ✅ При работе на вертикали/потолке — закрепить страховочную цепь
- ✅ Установить фрезу, проверить затяжку
- ✅ Заполнить систему СОЖ
Режимы резания
Рекомендуемые параметры для корончатых фрез HSS по углеродистой стали:
| Диаметр фрезы | Обороты, об/мин | Подача | Примечание |
|---|---|---|---|
| 12–18 мм | 500–700 | лёгкая, равномерная | Можно выше для тонкого металла |
| 19–30 мм | 350–500 | умеренная | Основной диапазон |
| 31–45 мм | 250–350 | умеренная | Следить за нагревом |
| 46–65 мм | 150–250 | осторожная | Повышенная нагрузка на привод |
| 66–80 мм | 100–150 | минимальная | Только мощные станки |
Признаки правильного режима
- Равномерная стружка
- Умеренный нагрев
- Ровный звук работы
Признаки перегрузки
- Посинение стружки
- Вибрация, рывки
- Остановка вращения
Обслуживание
После каждой смены
- Очистка от стружки (особенно направляющие пиноли)
- Проверка состояния щёток двигателя (визуально)
- Очистка основания магнита
Каждые 50 часов работы
- Смазка направляющих пиноли
- Проверка затяжки крепежа
- Контроль состояния кабеля
Каждые 200 часов
- Проверка редуктора (люфты, шум)
- Замена щёток при износе
- Диагностика электромагнита
FAQ — часто задаваемые вопросы
Зависит от марки стали. Ферритные и мартенситные нержавеющие стали (AISI 430, 410) — магнитятся, сверление возможно. Аустенитные стали (AISI 304, 316) — не магнитятся, стандартный магнитный станок не удержится. Для них нужны станки с вакуумным или механическим креплением.
Само сверление нержавейки корончатыми фрезами возможно — используйте TCT-фрезы и обильное охлаждение.
Минимум 6 мм для горизонтальной работы, 10 мм для вертикали и потолка. При толщине менее 6 мм магнитный поток не замыкается полностью, сила удержания падает на 30–50%. Работа возможна, но с ограничениями: только горизонталь, малые диаметры, сниженные режимы.
Три ключевых преимущества при сверлении балки и швеллера:
- Производительность — отверстие ∅30 мм за 1–2 минуты вместо 5–8 минут
- Точность — отклонение до 0,3 мм без кондуктора
- Эргономика — оператор не удерживает вес, меньше устаёт
Ручная дрель оправдана только для единичных отверстий ∅ до 13 мм.
Приоритет — вес. Рекомендуемые характеристики:
- Вес до 12–13 кг
- Сила удержания от 12000 Н (обязательна страховочная цепь)
- Компактный форм-фактор (продольное расположение двигателя)
Модели для рассмотрения: Euroboor ECO.50-T (13 кг), Metabo MAG 32 (11,5 кг), BDS MAB 455 SB (12 кг).
Обязательна при работе корончатыми фрезами. Без охлаждения:
- Ресурс фрезы падает в 3–5 раз
- Качество поверхности отверстия снижается
- Риск заклинивания и поломки фрезы
Используйте специализированные СОЖ для сверления или универсальные эмульсии. Расход: 0,5–1 л/мин.
Заключение
Магнитный сверлильный станок по металлу — специализированный инструмент для задач, где стационарное оборудование неприменимо. Сверление на металлоконструкциях, работа на объекте, крупногабаритные детали — это сценарии, где магнитный станок не имеет альтернатив.
Ключевые критерии выбора
- Экономия на ресурсе
- Избыточный запас мощности
- Игнорирование веса для высотных работ
- Несовместимость оснастки
Правильно выбранный магнитный станок окупается с первого крупного объекта — через экономию времени, качество отверстий и снижение утомляемости бригады.
Подберём станок под ваши задачи
Пришлите фото объекта или опишите условия работы: толщина металла, диаметры отверстий, положение сверления (горизонталь/вертикаль/потолок), объём работ. Подберём оптимальную модель с доставкой по РФ.
Опишите ваши задачи — подберём станок и оснастку с учётом условий работы, бюджета и требований к производительности.
