Неправильный выбор сверлильного станка приводит к трём проблемам: простою оборудования из-за несоответствия задачам, перерасходу бюджета на избыточную мощность или постоянной доработке деталей вручную. Эта статья — практический алгоритм, который поможет сформировать точное техническое задание и выбрать станок под реальные производственные условия.
Типы промышленных сверлильных станков по металлу
Выбор типа станка определяется габаритами заготовок, серийностью производства и условиями размещения. Рассмотрим четыре основных категории, применяемых на производствах.

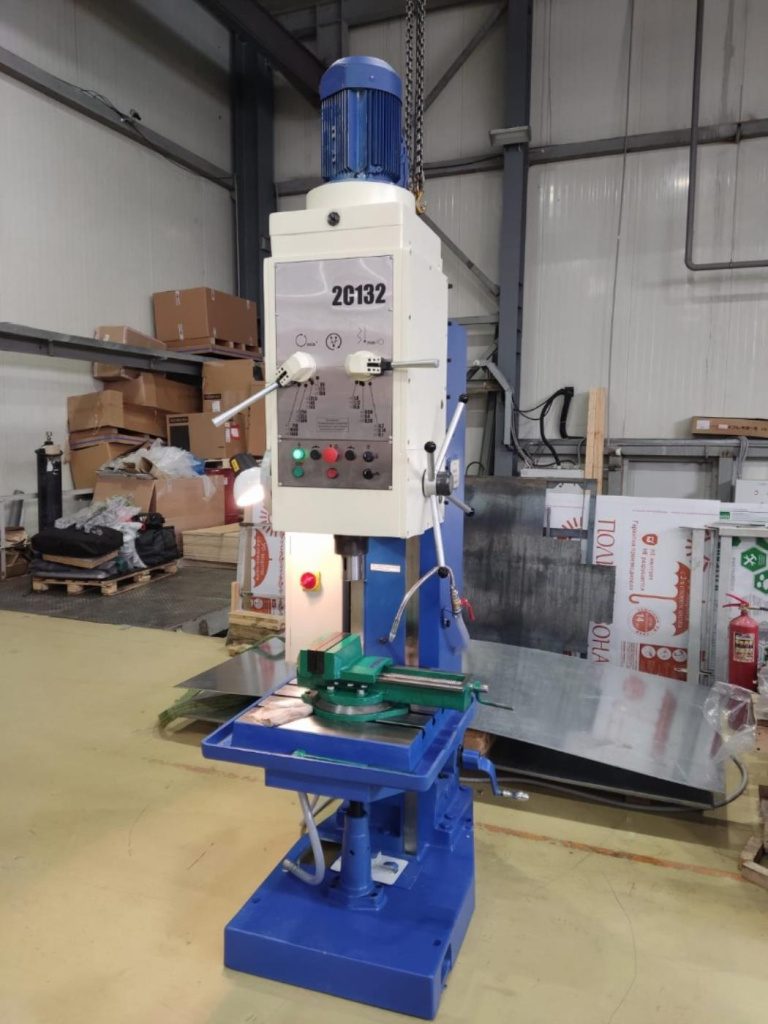

Вертикально-сверлильные станки
Классическое решение для цехов с мелко- и среднесерийным производством. Шпиндель расположен вертикально, заготовка фиксируется на столе или в тисках.
Характеристики сверлильных станков вертикального типа
| Параметр | Значение |
|---|---|
| Диаметр сверления | от 16 до 50 мм (в зависимости от модели) |
| Конус шпинделя | МК2–МК5 |
| Мощность привода | 0,75–4 кВт |
| Ход шпинделя | 100–250 мм |
Когда применяют
- Сверление, зенкерование, развёртывание отверстий в деталях массой до 150–200 кг
- Работа с деталями, которые можно переместить и зафиксировать на столе станка
- Серийное производство однотипных деталей с повторяющимся расположением отверстий
✓ Преимущества
- Компактные габариты — занимают 0,5–1,5 м² площади цеха
- Простая настройка и обслуживание
- Низкое энергопотребление
✕ Ограничения
- Не подходят для крупногабаритных заготовок, которые сложно перемещать
- Ограниченный вылет шпинделя — обычно до 300–400 мм

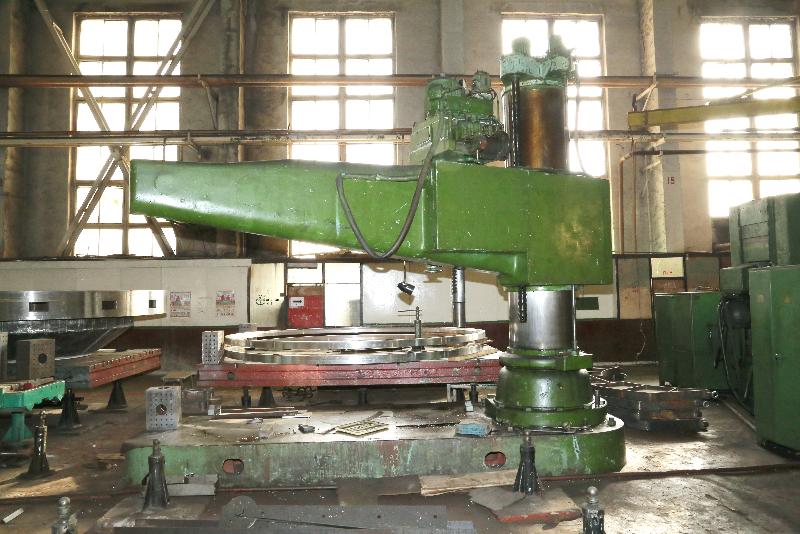

Радиально-сверлильные станки
Предназначены для обработки крупногабаритных и тяжёлых заготовок. Ключевое отличие — подвижная траверса со шпиндельной головкой, которая перемещается к нужной точке сверления.
Ключевые параметры
| Параметр | Значение |
|---|---|
| Максимальный диаметр сверления | 32–100 мм |
| Вылет шпинделя | 800–3150 мм и более |
| Мощность | 3–11 кВт |
| Ход шпинделя | 250–450 мм |
Когда применяют
- Сверление в корпусных деталях, рамах, сварных конструкциях массой от 500 кг до нескольких тонн
- Обработка отверстий в разных точках заготовки без её переустановки
- Ремонтные цеха, где приходится работать с нестандартными деталями
✓ Преимущества
- Шпиндель подводится к заготовке, а не наоборот — экономия времени на переустановку
- Большой диапазон регулировки вылета и высоты траверсы
- Возможность обработки деталей на полу цеха (напольные модели)
✕ Ограничения
- Требуют больше производственной площади (от 6 м²)
- Высокая масса станка — необходим прочный фундамент

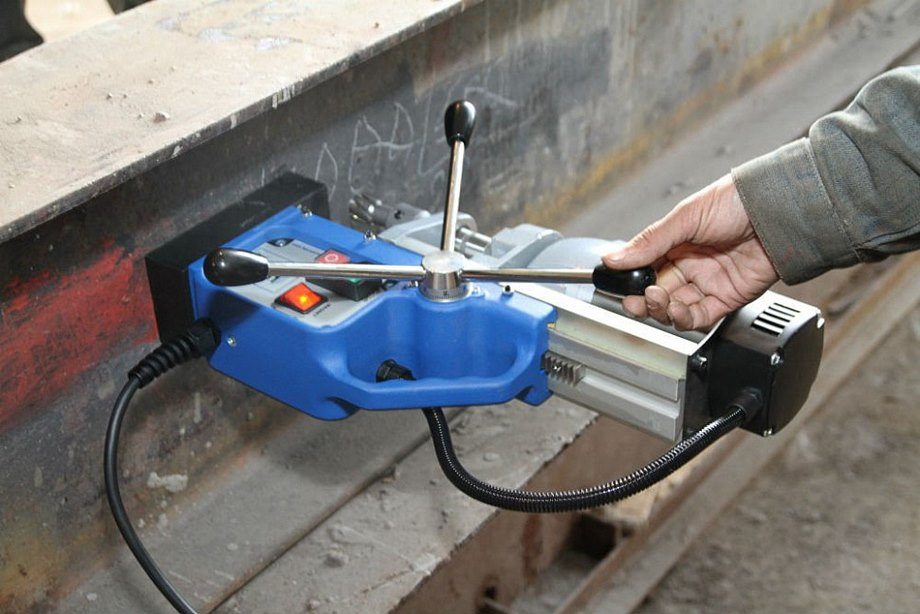

Магнитные сверлильные станки
Портативное решение для монтажных работ и обработки крупногабаритных конструкций на месте. Станок фиксируется на заготовке с помощью электромагнитного или постоянного магнита.
Типичные характеристики
| Параметр | Значение |
|---|---|
| Диаметр сверления | 12–50 мм (кольцевыми фрезами — до 150 мм) |
| Мощность магнита | 9000–18000 Н (усилие удержания) |
| Масса станка | 10–25 кг |
| Питание | 220 В / аккумулятор (отдельные модели) |
Когда применяют
- Монтажные работы на строительных площадках
- Сверление в балках, колоннах, ёмкостях, которые невозможно доставить в цех
- Судостроение, мостостроение, энергетика
✓ Преимущества
- Мобильность — станок доставляется к заготовке
- Возможность сверления под углом (ряд моделей)
- Быстрая установка и переустановка
✕ Ограничения
- Работает только на ферромагнитных материалах (сталь, чугун)
- Не подходит для точных работ с допуском менее 0,1 мм
- Требует контроля чистоты поверхности для надёжного прилегания магнита
Рельсосверлильные станки
Узкоспециализированное оборудование для железнодорожной отрасли. Используются для сверления отверстий в рельсах при укладке и ремонте путей.
Особенности
- Конструкция адаптирована под профиль рельса
- Автономное питание (бензиновый или электрический привод)
- Диаметр сверления: 22–36 мм (под стандартные стыковые болты)
Когда применяют
- Укладка новых путей
- Ремонт рельсовых стыков
- Замена изношенных участков
Для большинства машиностроительных и металлообрабатывающих производств выбор стоит между вертикально-сверлильными и радиально-сверлильными станками. Магнитные станки — дополнение к парку для выездных работ. Рельсосверлильные — нишевое оборудование.
7 ключевых параметров при выборе сверлильного станка
Правильный выбор сверлильного станка для завода строится на анализе семи технических характеристик. Каждый параметр влияет на производительность, точность и совместимость с вашими задачами.
Максимальный диаметр сверления
Определяет, отверстия какого размера можно получить на станке. Указывается для сверления в стали твёрдостью 45 HB.
| Тип станка | Диапазон диаметров |
|---|---|
| Настольный вертикально-сверлильный | 13–16 мм |
| Напольный вертикально-сверлильный | 25–50 мм |
| Радиально-сверлильный | 32–100 мм |
| Магнитный | 12–50 мм (корончатым — до 150 мм) |
Выбирайте станок с запасом 20–30% по диаметру относительно максимальных отверстий в вашей номенклатуре. Это обеспечит стабильную работу привода без перегрузок.
Вылет шпинделя (расстояние от оси до колонны/направляющей)
Критичный параметр для работы с деталями, где отверстия расположены далеко от края.
- Вертикально-сверлильные: 200–400 мм
- Радиально-сверлильные: 800–3150 мм
Если вы сверлите отверстие в центре пластины 600×600 мм, вылет должен быть не менее 300 мм. На вертикально-сверлильном станке с вылетом 250 мм эта операция невозможна.
Мощность привода главного движения
Определяет производительность при работе с твёрдыми материалами и свёрлами большого диаметра.
| Диаметр сверла | Рекомендуемая мощность |
|---|---|
| До 13 мм | 0,5–1,1 кВт |
| 13–25 мм | 1,5–2,2 кВт |
| 25–40 мм | 3–4 кВт |
| 40–50 мм | 4–5,5 кВт |
| Более 50 мм | 7,5–11 кВт |
Недостаточная мощность приводит к падению оборотов под нагрузкой, перегреву двигателя и преждевременному износу инструмента.
Ход шпинделя (величина подачи)
Максимальное расстояние, на которое шпиндель опускается за один проход. Влияет на глубину сверления без переустановки детали.
- Настольные станки: 80–130 мм
- Напольные вертикально-сверлильные: 150–250 мм
- Радиально-сверлильные: 250–450 мм
Для сквозного сверления детали толщиной 200 мм нужен ход шпинделя не менее 220–250 мм с учётом выхода сверла.
Размер и Т-образные пазы рабочего стола
От размера стола зависит, какие заготовки можно установить и зафиксировать. Т-образные пазы нужны для крепления прижимов, тисков, кондукторов.
| Тип станка | Типичные размеры стола | Пазы |
|---|---|---|
| Настольный | 200×200 – 300×300 мм | 2–3 паза |
| Напольный вертикальный | 400×450 – 500×600 мм | 3–4 паза |
| Радиальный | 800×1000 – 1500×2000 мм | 5–7 пазов |
Точность позиционирования и биение шпинделя
Для деталей с допусками по расположению отверстий H7–H9 важны точные параметры шпиндельного узла.
- Радиальное биение шпинделя: не более 0,01–0,02 мм
- Перпендикулярность оси шпинделя к столу: отклонение до 0,02 мм на 100 мм
Обеспечивают точность позиционирования ±0,05 мм и повторяемость ±0,02 мм.
Совместимая оснастка и конус шпинделя
Конус шпинделя определяет, какой инструмент и патроны можно установить.
| Обозначение | Диаметр конуса | Применение |
|---|---|---|
| МК2 (КМ2) | 17,78 мм | Настольные станки, свёрла до 13 мм |
| МК3 (КМ3) | 23,83 мм | Средние станки, свёрла до 25 мм |
| МК4 (КМ4) | 31,27 мм | Напольные станки, свёрла до 40 мм |
| МК5 (КМ5) | 44,40 мм | Тяжёлые станки, свёрла до 50+ мм |
Уточняйте, какие оправки, патроны и инструмент уже есть на производстве. Совместимость с имеющейся оснасткой сокращает дополнительные затраты.
Как тип деталей определяет выбор станка
Универсального станка, подходящего для всех задач, не существует. Выбор определяется тремя факторами: габаритами деталей, серийностью и спецификой обработки.
Мелкосерийное производство небольших деталей
Типичные заготовки: пластины, фланцы, кронштейны массой до 50 кг, габариты до 300×300 мм.
Решение: вертикально-сверлильный станок с диаметром сверления 25–32 мм, вылетом 250–300 мм, ходом шпинделя 150–200 мм.
Почему: компактность, быстрая переналадка, достаточная точность.
Крупногабаритные и тяжёлые детали
Типичные заготовки: рамы, сварные конструкции, корпуса редукторов массой от 200 кг.
Решение: радиально-сверлильный станок с вылетом от 1000 мм, диаметром 50–80 мм, мощностью от 4 кВт.
Почему: экономия времени на переустановку — до 40%.
Монтажные и выездные работы
Типичные задачи: сверление в металлоконструкциях на объекте, отверстия под болтовые соединения.
Решение: магнитный сверлильный станок с усилием магнита от 12000 Н, возможностью работы корончатыми свёрлами.
Почему: мобильность, отсутствие затрат на транспортировку негабарита в цех.
Серийное производство с повторяющимися операциями
Типичные заготовки: детали с несколькими отверстиями, партии от 100 штук.
Решение: вертикально-сверлильный станок с ЧПУ или координатным столом, автоматическое позиционирование.
Почему: снижение влияния человеческого фактора, повторяемость результата.
Нужна помощь в выборе сверлильного станка?
Пришлите чертежи или фото типовых деталей — подберём оптимальную конфигурацию из наличия на складе или предложим аналог с сопоставимыми характеристиками.
Типичные ошибки при выборе сверлильного станка
80% проблем с новым оборудованием — следствие ошибок на этапе выбора. Разберём пять распространённых просчётов.
Выбор по максимальному диаметру сверления
Суть: закупается станок с запасом «на будущее» — диаметром 50 мм при реальной потребности 20–25 мм.
Последствия: переплата за избыточную мощность, станок занимает больше места.
Решение: анализ номенклатуры за последний год. Если 95% отверстий — до 25 мм, берите станок с диаметром 32 мм.
Игнорирование вылета шпинделя
Суть: станок выбран по диаметру сверления, но вылет недостаточен для габаритов деталей.
Последствия: часть деталей невозможно обработать, приходится передавать на другой участок или аутсорсинг.
Решение: замерить максимальное расстояние от края детали до оси самого удалённого отверстия.
Экономия на жёсткости конструкции
Суть: покупка лёгкого станка для работы со свёрлами большого диаметра.
Последствия: вибрация, уводка сверла, сокращение ресурса инструмента в 2–3 раза, низкое качество отверстий.
Решение: для сверления Ø32 мм масса станка — от 300 кг, для Ø50 мм — от 800 кг.
Несовместимость с имеющейся оснасткой
Суть: новый станок имеет конус МК4, а все свёрла на производстве — с хвостовиком МК3.
Последствия: дополнительные затраты на переходные втулки или покупку нового инструмента.
Решение: перед закупкой провести ревизию оснастки и указать требуемый конус в ТЗ.
Отсутствие механической подачи
Суть: на станок без механической подачи ставят задачи по сверлению глубоких отверстий.
Последствия: оператор быстро устаёт, нестабильная подача, сколы на режущих кромках, разброс качества.
Решение: для отверстий глубиной более 3D выбирать станки с механической подачей.
Каждая из этих ошибок приводит к простоям, дополнительным затратам или передаче части работ на сторону. Проверьте все пять пунктов перед формированием ТЗ.
Примеры конфигураций под разные производственные задачи
Задачи: сверление, зенкерование, развёртывание отверстий H7 в деталях из стали и алюминия.
Рекомендуемые параметры:
- Тип: вертикально-сверлильный напольный
- Диаметр сверления: 32 мм
- Вылет: 280–300 мм
- Конус: МК3 или МК4
- Мощность: 1,5–2,2 кВт
- Обязательно: точное биение шпинделя (до 0,015 мм), координатный стол
Задачи: сверление монтажных отверстий в сварных конструкциях длиной до 4 м, массой до 2 тонн.
Рекомендуемые параметры:
- Тип: радиально-сверлильный
- Вылет: 1600–2000 мм
- Диаметр сверления: 50–63 мм
- Мощность: 5,5–7,5 кВт
- Ход шпинделя: 300–400 мм
- Плита в полу для установки заготовок
Задачи: разовые операции на разнотипных деталях, ремонт изношенных узлов.
Рекомендуемые параметры:
- Тип: вертикально-сверлильный с расширенным диапазоном оборотов
- Диаметр сверления: 25–32 мм
- Несколько ступеней скоростей (9–12) или вариатор
- Реверс шпинделя (для нарезания резьбы)
- Дополнительно: магнитный станок для выезда на объект
Задачи: обработка партий деталей от 500 штук с несколькими отверстиями.
Рекомендуемые параметры:
- Тип: вертикально-сверлильный с ЧПУ
- Автоматическая смена инструмента
- Датчик касания заготовки
- Система охлаждения СОЖ
- Программируемая подача и обороты
Почему это выгодно бизнесу
Для директора и собственника
Окупаемость инвестиций
- Правильно подобранный станок загружен на 70–85%, а не простаивает
- Исключение передачи деталей на сторону — экономия на аутсорсинге до 30%
- Срок службы промышленного станка — 15–25 лет при соблюдении регламента
Снижение простоев
- Станки с механической подачей и СОЖ работают в двух-трёхсменном режиме
- Наличие запасных частей — восстановление работоспособности за 24–72 часа
Контроль качества
- Стабильность параметров отверстий — меньше брака на сборке
- Сокращение времени на входной контроль деталей
Для снабженца
- Подбор станка из наличия на складе — отгрузка в течение 1–3 рабочих дней
- Полный комплект документов: паспорт, сертификаты, гарантийный талон
- Доставка по всей России транспортными компаниями или собственной логистикой
- Возможность подбора аналога при отсутствии конкретной модели — сопоставимые ТТХ, экономия времени на поиск
Технический блок — что важно для эксплуатации
Для главного инженера и технолога
Совместимость с технологическим процессом
- Диапазон оборотов должен перекрывать расчётные режимы для всех материалов (сталь, чугун, алюминий, нержавейка)
- Наличие резьбонарезных функций, если это требуется
- Возможность установки кондукторов для серийных деталей
Ресурс работы
- Шпиндельный узел на прецизионных подшипниках — ресурс до 20 000 часов
- Чугунные направляющие — минимальный износ при интенсивной эксплуатации
- Регулируемый зазор в направляющих — возможность восстановления точности
Точность обработки
- Для отверстий H7: биение шпинделя ≤0,01 мм
- Для отверстий H9–H11: биение ≤0,02 мм допустимо
Для оператора станка
Удобство работы
- Читаемые шкалы лимба и линейки глубины
- Лёгкое перемещение сверлильной головки (уравновешивание пружиной или пневмоцилиндром)
- Штурвал подачи с усилием 3–5 кг — без утомления за смену
- Локальное освещение рабочей зоны (уточняйте комплектацию)
Безопасность и настройка
- Защитный экран от стружки
- Аварийная кнопка «Стоп» в пределах досягаемости
- Защита от самопроизвольного опускания шпинделя
- Смена патрона без специальных ключей (быстросменная система)
- Регулировка упора глубины за 10–15 секунд
Чек-лист для самопроверки перед закупкой
Используйте этот список при формировании ТЗ или обращении к поставщику.
- ☐ Максимальный диаметр отверстий в номенклатуре: ___ мм
- ☐ Наиболее частый диаметр отверстий: ___ мм
- ☐ Максимальная глубина сверления: ___ мм
- ☐ Материал заготовок: сталь / чугун / алюминий / нержавейка / другое
- ☐ Масса самой тяжёлой детали: ___ кг
- ☐ Габариты самой крупной детали: ___×___×___ мм
- ☐ Расстояние от края до оси самого удалённого отверстия: ___ мм
- ☐ Объём партий: единичные / до 100 шт. / более 100 шт.
- ☐ Планируемая сменность: 1 / 2 / 3 смены
- ☐ Требуется ли ЧПУ: да / нет / желательно
- ☐ Допуск на диаметр отверстий: H7 / H9 / H11 / свободный
- ☐ Допуск на расположение отверстий: ±___ мм
- ☐ Шероховатость поверхности: Ra___ мкм
- ☐ Напряжение в цехе: 220 В / 380 В
- ☐ Площадь под станок: ___×___ м
- ☐ Грузоподъёмность пола: ___ кг/м²
- ☐ Наличие подвода СОЖ: да / нет
- ☐ Имеющийся инструмент с конусом: МК2 / МК3 / МК4 / МК5
- ☐ Дополнительная оснастка: тиски / делительные головки / кондукторы
Заполните этот чек-лист перед обращением к поставщику — это значительно ускорит подбор оптимальной модели и исключит типичные ошибки.
FAQ — часто задаваемые вопросы
Вертикально-сверлильный выбирают для деталей массой до 150–200 кг и габаритами до 500×500 мм. Он компактнее, дешевле в обслуживании, проще в настройке.
Радиально-сверлильный необходим для крупногабаритных заготовок от 500 кг — шпиндель подводится к детали без её перемещения.
Если более 60% вашей номенклатуры — мелкие и средние детали, вертикальный станок экономически оправдан.
Пять критичных параметров:
- Максимальный диаметр сверления — должен быть на 20–30% больше ваших потребностей
- Вылет шпинделя — определяет, какие детали можно обработать
- Ход шпинделя — должен превышать глубину самых глубоких отверстий
- Мощность — от 1,5 кВт для свёрл до 25 мм
- Конус шпинделя — совместимость с имеющимся инструментом
Да, при наличии реверса шпинделя и регулируемого крутящего момента. Устанавливается резьбонарезной патрон с осевой компенсацией. Некоторые модели имеют специальный режим резьбонарезания с синхронизацией подачи и оборотов.
Для ответственных резьб рекомендуется использовать специализированные резьбонарезные станки или обрабатывающие центры.
Мощность зависит от максимального диаметра сверления и обрабатываемого материала. Ориентировочный расчёт:
- Для сверления стали 45 сверлом Ø20 мм требуется мощность около 1,5 кВт
- Для Ø32 мм — 2,5–3 кВт
- Для Ø50 мм — 4,5–5,5 кВт
При работе с нержавеющей сталью добавьте 30% к расчётной мощности.
При соблюдении регламента обслуживания (смазка, замена масла в редукторе, регулировка зазоров) ресурс станка составляет 15–25 лет. Шпиндельный узел на прецизионных подшипниках работает до 20 000 часов до первого ремонта.
Критичные факторы износа: работа без СОЖ на предельных режимах, вибрации из-за затупленного инструмента, несвоевременная регулировка направляющих.
Заключение
Выбор сверлильного станка для производства — это баланс между текущими задачами, перспективами загрузки и бюджетом. Неправильно подобранное оборудование либо простаивает, либо работает на пределе возможностей с ускоренным износом.
Алгоритм выбора:
- Проанализируйте номенклатуру деталей за последний год
- Определите максимальные и типичные параметры: диаметр, глубина, габариты, материал
- Выберите тип станка: вертикальный, радиальный или магнитный
- Сопоставьте семь ключевых параметров с требованиями производства
- Проверьте совместимость с имеющейся оснасткой
Подберём сверлильный станок под ваши задачи
Пришлите чертежи или фото типовых деталей — поможем подобрать оптимальную конфигурацию из наличия на складе или предложим аналог с сопоставимыми характеристиками. Доставка по всей России.
Заполните чек-лист из статьи и отправьте нам — подготовим персональную рекомендацию с учётом ваших задач и бюджета. Ответ в течение 1 рабочего дня.
