Как выбрать сверло по металлу для станка: типы, материалы, геометрия, хвостовики

Сверление — одна из самых массовых операций в металлообработке. На многих машиностроительных предприятиях операции сверления занимают значительную долю машинного времени. И при кажущейся простоте выбор сверла по металлу для станка — многофакторная задача.

Неправильно подобранное сверло — это увод отверстия, неудовлетворительная шероховатость, ускоренный износ, поломки инструмента и, как следствие, простои оборудования. Одно сломанное цельнотвёрдосплавное сверло на обрабатывающем центре может привести к простою участка на значительное время — пока оператор извлечёт обломок, пока снабженец найдёт замену.

В этом руководстве разберём все ключевые параметры: типы свёрл по металлу, материал и покрытие, геометрию (угол заточки сверла по металлу, подточку перемычки, угол спирали), хвостовики, подвод СОЖ. Дадим конкретные рекомендации под типовые задачи — от единичного ремонтного сверления до серийного производства на станках с ЧПУ.

Речь идёт о свёрлах для станков — токарных, фрезерных, сверлильных, обрабатывающих центров. Ручной электроинструмент здесь не рассматриваем.

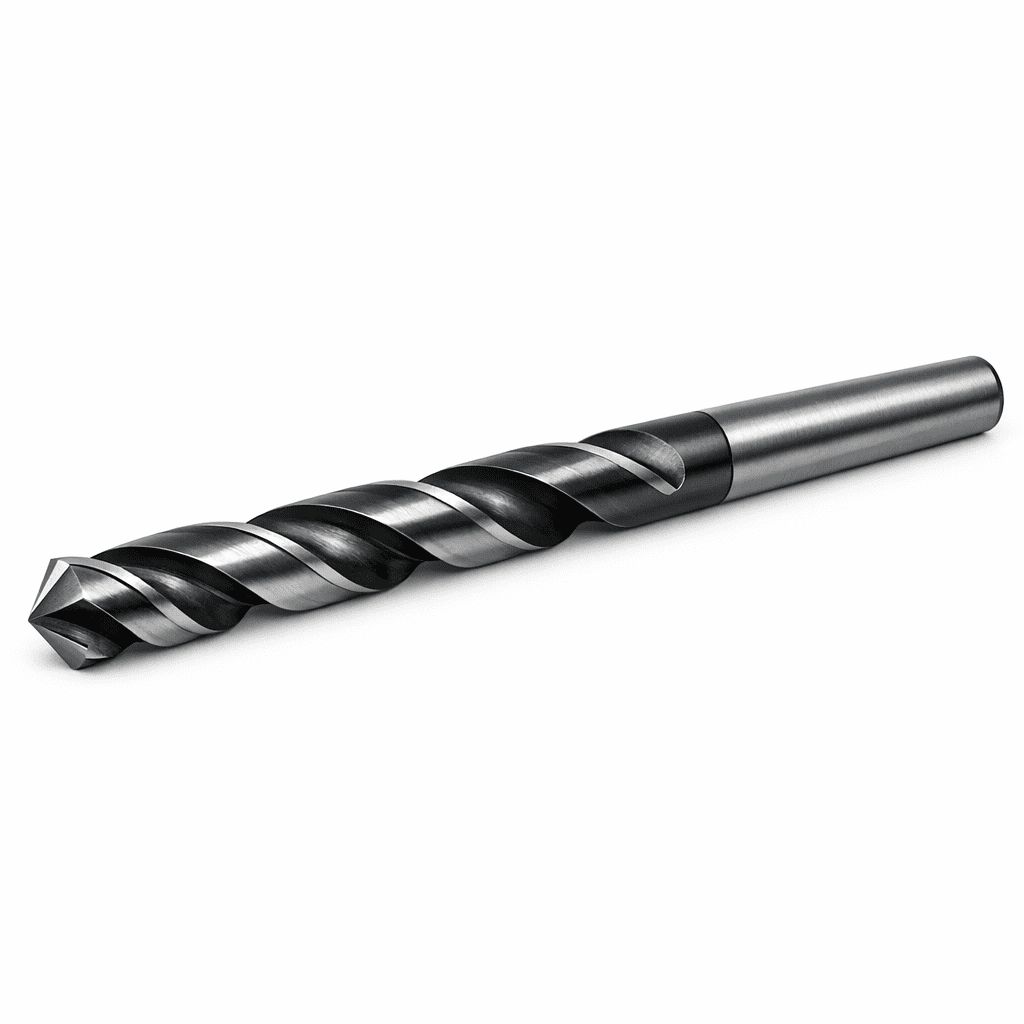

Спиральные свёрла — универсальная классика

Самый распространённый тип. Две режущие кромки, винтовые канавки для отвода стружки. Выпускаются в широком диапазоне диаметров — от долей миллиметра до нескольких десятков миллиметров (конкретный диапазон зависит от серии и стандарта). Спиральное сверло применяется для сквозных и глухих отверстий в общем машиностроении.

Характеристики спирального сверла: достижимая точность и шероховатость отверстия зависят от станка, биения в системе «шпиндель–патрон–инструмент», режима резания, вылета и обрабатываемого материала. При благоприятных условиях можно рассчитывать на квалитет IT10–IT12, однако для более точных отверстий, как правило, требуется последующая обработка (развёртывание, расточка). Рабочая глубина без специальных мер обычно ограничена несколькими диаметрами — при увеличении отношения L/D резко растут риски увода и затруднённого стружкоотвода.

Это рабочая лошадка любого производства. При серийной обработке на ЧПУ спиральные HSS-свёрла нередко уступают место цельнотвёрдосплавным аналогам, обеспечивающим более высокую производительность и стабильность.

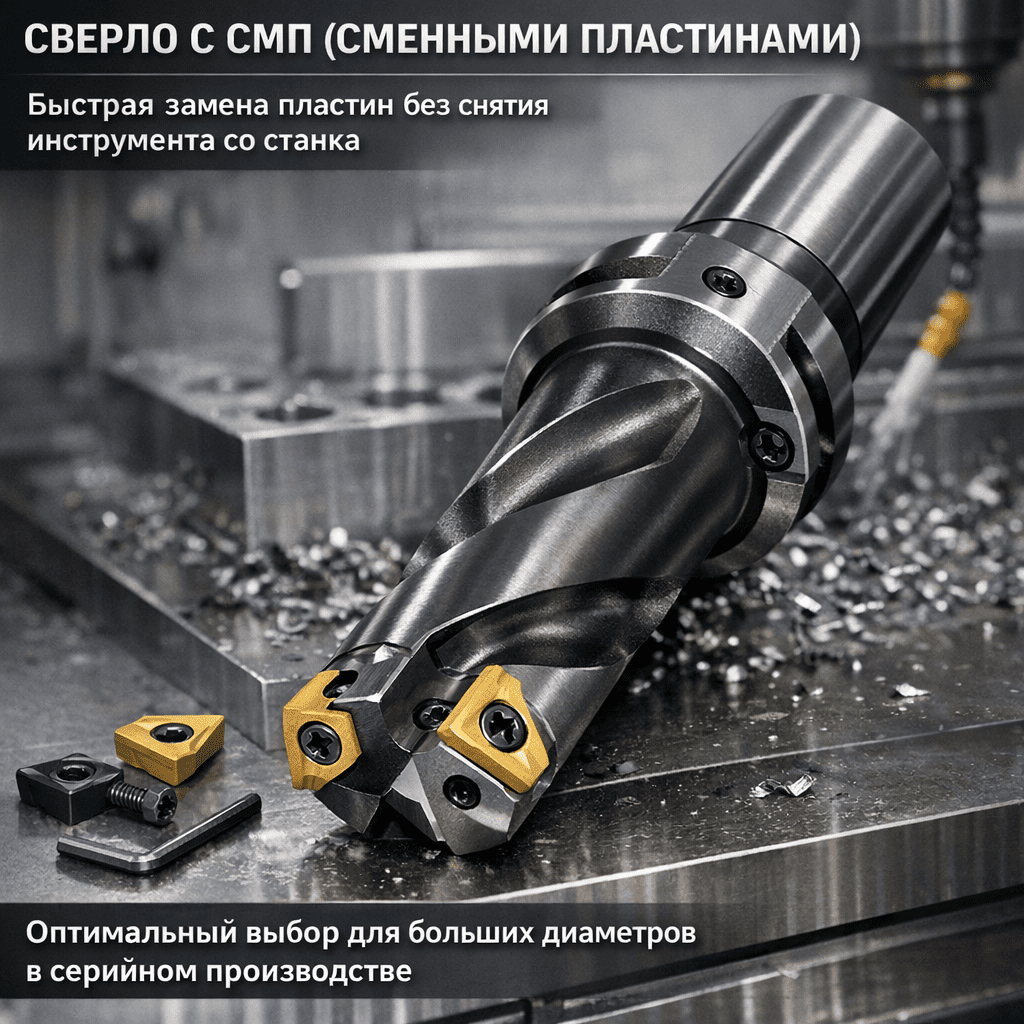

Свёрла с СМП (сменными пластинами)

Стальной корпус + сменные твёрдосплавные пластины (конструкция и количество пластин зависят от производителя и диаметра — чаще всего периферийная и центральная). Минимальный диаметр определяется линейкой конкретного производителя и обычно составляет не менее 12–16 мм. Сверло с СМП не требует переточки — изношенную пластину меняют прямо на станке. Экономически выгодно на больших диаметрах в серийном производстве.

Ограничения: достижимая точность, как правило, ниже, чем у цельнотвёрдосплавных свёрл, и зависит от конструкции сверла, состояния держателя и режимов. Не подходит для малых диаметров. Зато при сверлении отверстий ∅30–60 мм на обрабатывающих центрах — часто наиболее экономичный вариант по соотношению себестоимости и производительности (в зависимости от материала и требований к отверстию).

Свёрла с напайными пластинами

Твёрдосплавная пластина напаяна на стальной корпус. Промежуточное решение: дешевле цельнотвёрдосплавных, прочнее спиральных HSS. Применяются на универсальных и полуавтоматических станках в крупносерийном производстве. Пластину заменить нельзя — только переточка.

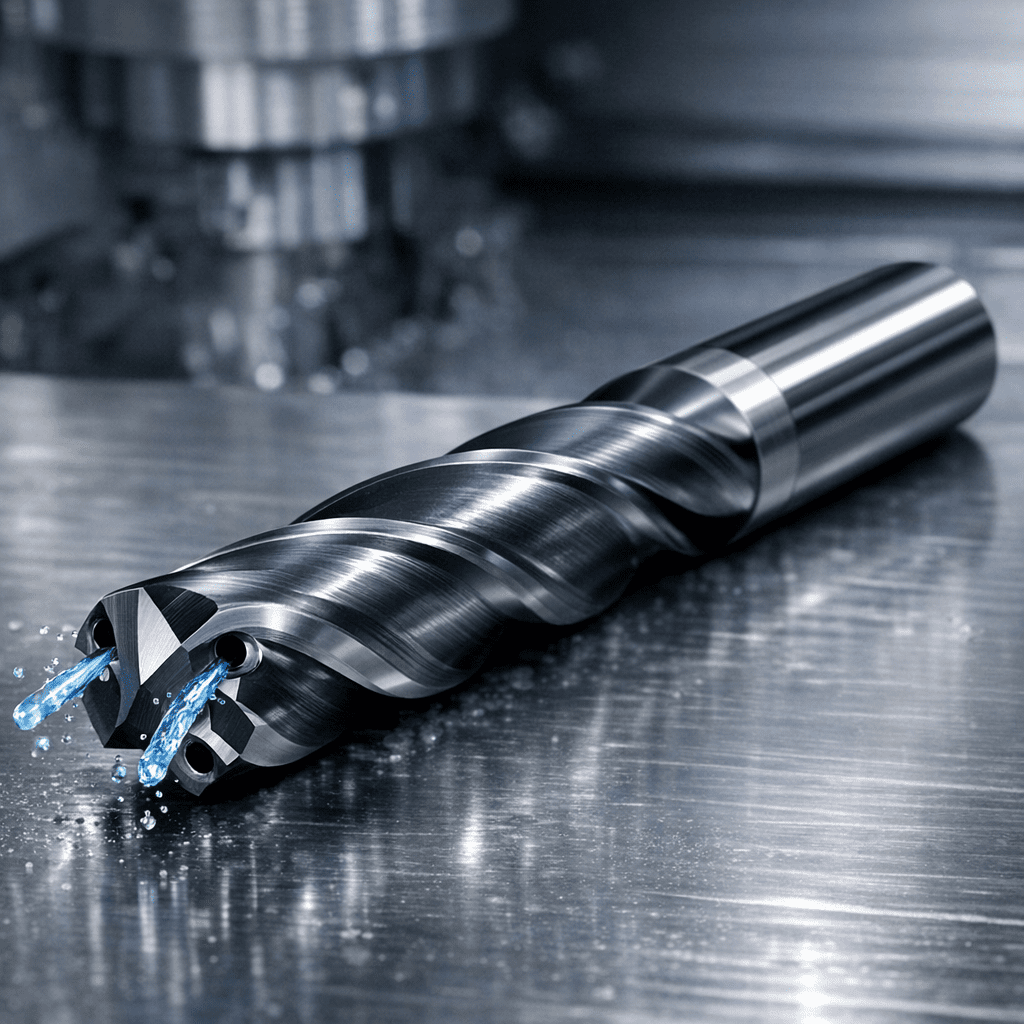

Цельнотвёрдосплавные свёрла (Solid Carbide)

Полностью изготовлены из твёрдого сплава. Типичный диапазон диаметров — от долей миллиметра до 20–25 мм (на бо́льших диаметрах применяют реже из-за хрупкости и высокой стоимости). Выбор цельнотвёрдосплавного сверла оправдан, когда требуется повышенная точность, низкая шероховатость поверхности отверстия и максимальные режимы резания. Могут иметь внутренний подвод СОЖ через сверло.

Точность отверстия после сверления зависит от множества факторов (станок, биение, жёсткость системы СПИД, вылет, стратегия обработки). При благоприятных условиях цельнотвёрдосплавные свёрла способны обеспечить более высокие квалитеты, чем HSS, но для ответственных отверстий с допусками IT7–IT8 обычно требуется финишная операция — развёртывание или расточка.

Применение: выбор сверла для ЧПУ-станка — это во многих случаях цельнотвёрдосплавный инструмент, хотя на ЧПУ также широко применяют свёрла с СМП, модульные и HSS-Co в зависимости от задачи. Ограничения: высокая цена (в разы дороже HSS), требовательность к жёсткости системы СПИД и минимальному биению патрона.

Свёрла для глубокого сверления

Глубокое сверление может выполняться как специализированными системами, так и удлинёнными спиральными свёрлами с внутренним подводом СОЖ — выбор зависит от отношения L/D, диаметра и требований к прямолинейности.

• Ружейные свёрла (gun drills): одна режущая кромка, подвод СОЖ через ствол. Применяются при больших отношениях L/D.
• Свёрла эжекторного типа (BTA): для ещё больших глубин и диаметров.
• Удлинённые спиральные свёрла с внутренним подводом СОЖ: применяются при умеренных отношениях L/D, когда специализированный станок не требуется.

Применение: валы, гидроцилиндры, штоки, стволы. Сверло для глубокого сверления требует специального оборудования или как минимум кондукторных втулок и высокого давления СОЖ. Границу, при которой следует переходить от удлинённого спирального сверла к ружейному/BTA, определяют по каталогу производителя с учётом диаметра, материала и требований к прямолинейности.

Центровочные свёрла

Короткие, жёсткие, с различными углами заточки (наиболее распространены 60° и 90°). Формируют центровочное отверстие перед основным сверлением (направление сверла) или под центр при токарной обработке. На универсальных станках — обязательный этап. На ЧПУ при использовании цельнотвёрдосплавных свёрл с самоцентрирующейся геометрией центрование может не потребоваться (зависит от условий: жёсткости системы, состояния поверхности заготовки, требуемого позиционирования).

Ступенчатые и комбинированные свёрла

Несколько диаметров в одном инструменте: сверление + снятие фаски, сверление + цековка за один проход. Применяются в серийном производстве для сокращения числа инструментов и времени переналадки.

Перовые свёрла

Плоская режущая часть, простая конструкция, лёгкая переточка. Годятся для крупных отверстий на невысоких требованиях к точности. Ограничения: плохой отвод стружки, невысокая точность, невозможность работать на высоких режимах.

Важно: приведённые ниже скорости резания, коэффициенты стойкости и цены — ориентировочные. Конкретные значения зависят от марки и твёрдости обрабатываемого материала, диаметра и длины сверла, схемы охлаждения, состояния станка и других факторов. Итоговые режимы всегда подбирайте по каталогу производителя конкретного инструмента.

Быстрорежущая сталь (HSS / Р6М5)

Вязкая, допускает многократную переточку, доступна по цене. Ориентировочная скорость резания по конструкционной стали: 20–35 м/мин (зависит от марки стали, твёрдости, СОЖ и других условий). Марки по отечественной классификации: Р6М5 (близка по составу к M2), Р6М5К5 (близка к M35), Р18.

Где применять: универсальные станки, единичное производство, ремонтные мастерские, обработка мягких и среднетвёрдых сталей. Сравнение сверла Р6М5 или твёрдый сплав — это в первую очередь вопрос станка и серийности: на универсальном станке HSS-сверло часто работает надёжнее, потому что прощает вибрации и неидеальную жёсткость.

HSS-Co (с кобальтом)

Добавка кобальта (содержание зависит от марки, обычно порядка 5–8 %) повышает теплостойкость и твёрдость. Как правило, HSS-Co позволяет работать на более высоких скоростях, чем стандартная HSS, но конкретные режимы выбирают по каталогу производителя сверла. Оптимальный выбор при обработке нержавеющей стали, легированных и жаропрочных сталей. Распространённые зарубежные марки: М35, М42.

Для нержавеющей стали обычно выбирают сверла с подходящей геометрией и материалом — HSS-Co или цельнотвёрдосплавные, в зависимости от станка, диаметра и серийности.

Порошковая HSS (PM-HSS)

Мелкозернистая структура, полученная методом порошковой металлургии. Повышенная прочность и износостойкость. Верхний сегмент быстрорежущих сталей — мост к твёрдому сплаву. Применяется в серийном производстве и для сложнообрабатываемых материалов, когда станок не позволяет использовать цельнотвёрдосплавный инструмент.

Твёрдый сплав (цельнотвёрдосплавные свёрла)

Мелкозернистые субмикронные сплавы (группа подбирается по задаче). Скорости резания по стали значительно выше, чем для HSS, — конкретные значения зависят от марки материала, покрытия и условий обработки и берутся из каталога производителя. Разница между сверлом HSS или твёрдосплавным — в разы по производительности и стойкости, но и в цене — тоже в разы.

Покрытия — расширение возможностей

Конкретный эффект покрытия (прирост стойкости, допустимая температура) зависит от условий обработки и качества нанесения. Ориентируйтесь на рекомендации производителя инструмента.

Таблица: Материал сверла — сравнение (ориентировочные значения)

* Значения ориентировочные. Конкретные режимы резания и стойкость зависят от условий обработки и подбираются по каталогу производителя инструмента.

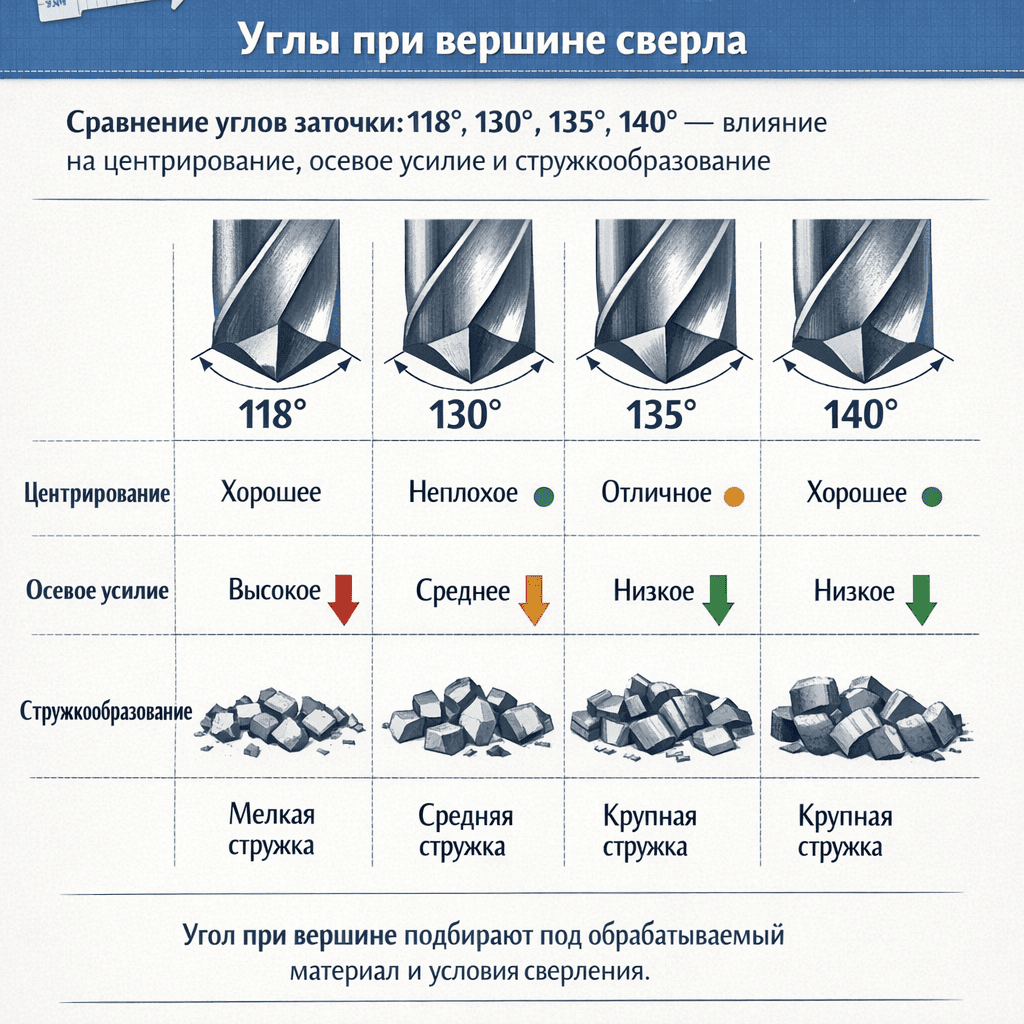

Угол при вершине (2φ)

Угол заточки сверла по металлу — один из ключевых параметров, определяющих поведение инструмента.

Влияние угла при вершине на осевую силу, центрирование и радиальные нагрузки зависит от обрабатываемого материала, подточки перемычки и режима резания. Угол подбирают по рекомендациям производителя сверла под конкретный материал. При выборе сверла для нержавейки угол 130–135° — распространённая рекомендация.

Угол наклона винтовой канавки (угол спирали)

• 20–25° — нормальный (универсальный, стали).
• 30–35° — быстрая спираль (алюминий, вязкие материалы — активный отвод стружки).
• 10–15° — медленная спираль (чугун, латунь — дроблёная стружка, без «затягивания»).

Угол спирали напрямую влияет на эвакуацию стружки, а значит — на стойкость и качество отверстия.

Подточка перемычки сверла

Толстая перемычка не режет — она давит. Результат: высокое осевое усилие, плохое центрирование, увод. Подточка перемычки сверла решает эту проблему.

Типы подточки:

• Крестообразная — наиболее распространённая.
• S-образная — улучшенное центрирование.
• Split Point (X-подточка) — самоцентрирующаяся геометрия, сверло не требует предварительного центрования.

На цельнотвёрдосплавных свёрлах подточка выполнена производителем. На HSS-свёрлах часто требуется ручная подточка на заточном станке.

Задний угол

Влияет на лёгкость врезания и прочность режущей кромки. Большой задний угол — легче врезание, но слабее кромка. Малый — прочная кромка, больше трение. Конкретные значения зависят от типа сверла и материала; для спиральных свёрл они обычно находятся в диапазоне нескольких градусов — точные данные берут из стандарта или каталога производителя.

Длина и вылет

• Короткая серия (DIN 1897): максимальная жёсткость → точность → предпочтительный вариант при прочих равных.
• Стандартная серия (DIN 338): самый массовый типоразмер.
• Длинная серия (DIN 340): выше риск увода и вибраций, требуется особое внимание к режимам и стружкоотводу.
• Сверхдлинная серия: при больших отношениях L/D, как правило, требуются пилотные отверстия, пеклевание или кондукторные втулки.

Каждый дополнительный диаметр глубины — это нелинейный рост увода и риск поломки.

Каналы внутреннего подвода СОЖ

Два канала в теле сверла подают СОЖ непосредственно в зону резания. Сверло с внутренним подводом СОЖ особенно важно при:

• глубоких отверстиях (чем больше отношение L/D, тем критичнее внутренний подвод);
• обработке нержавейки и жаропрочных сплавов;
• высокоскоростном сверлении на ЧПУ.

Каналы есть у цельнотвёрдосплавных и свёрл с СМП. У HSS-свёрл такое исполнение встречается редко.

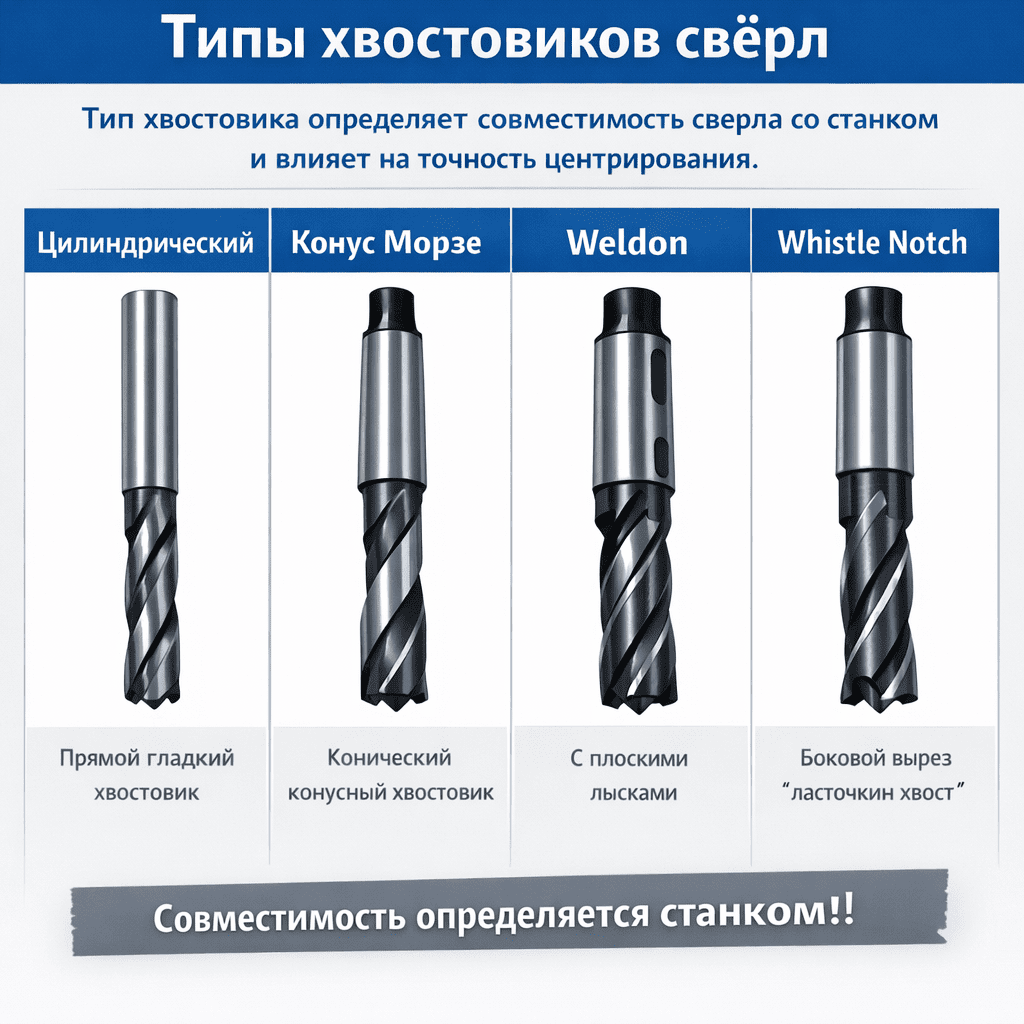

Хвостовик сверла — это то, что определяет совместимость инструмента со станком. Ошибка на этом этапе — потеря времени и денег.

Хвостовик сверла конус Морзе — стандарт для универсальных станков: самотормозящая конусная посадка, надёжная передача крутящего момента, быстрая установка. Ограничение: точность центрирования зависит от состояния конуса шпинделя.

Weldon снижает риск проворачивания за счёт лыски, но может создавать небольшой эксцентриситет. Используется на свёрлах с СМП и крупных цельнотвёрдосплавных.

Whistle Notch — цилиндрический хвостовик с выемкой для фиксации от проворота. Применяется на цельнотвёрдосплавных свёрлах промышленного класса.

• Наружная подача — типовой вариант на универсальных станках. При увеличении глубины сверления эффективность отвода стружки и охлаждения может снижаться.
• Внутренний подвод через сверло — часто предпочтителен при увеличении отношения L/D и при обработке вязких материалов. Выбор определяется рекомендациями производителя инструмента и возможностями станка.
• Минимальная смазка (MQL) — может подаваться через шпиндель или внешними форсунками; часто применяется при обработке алюминия и в серийном производстве. Параметры MQL (расход масла, давление воздуха) задаются по рекомендациям конкретной системы и отличаются от параметров подвода СОЖ через инструмент.
• Без СОЖ — чугун (сухая стружка), некоторые задачи с покрытием TiAlN.

Давление и расход СОЖ при подаче через инструмент зависят от диаметра сверла, отношения L/D, конструкции каналов и материала — конкретные значения берут из каталога производителя сверла и паспорта станка. Важный момент: если на станке нет внутреннего подвода, то преимущества сверла с каналами не будут реализованы в полной мере.

Режимы резания для свёрл и конечный результат определяются правильной последовательностью принятия решений:

1. Параметры отверстия: диаметр, глубина, сквозное/глухое, допуск, шероховатость.
2. Обрабатываемый материал: группа по ISO — P (стали), M (нержавейка), K (чугун), N (алюминий), S (жаропрочные), H (закалённые). Группы ISO P/M/K/N/S/H — это классификация обрабатываемых материалов, принятая в каталогах инструментальных производителей. Отечественные марки сталей и сплавов соотносят с этими группами по свойствам и условиям обработки.
3. Станок и его возможности: универсальный / ЧПУ, жёсткость, максимальные обороты, наличие внутреннего подвода СОЖ, тип патрона.
4. Объём партии: единичное → HSS; серийное → цельнотвёрдосплавное или с СМП.
5. Тип конструкции: по диаметру, глубине и точности — спиральное / цельнотвёрдосплавное / с СМП / для глубокого сверления.
6. Материал и покрытие: по обрабатываемому материалу и станку.
7. Геометрия: угол при вершине, подточка, угол спирали — по обрабатываемому материалу.
8. Хвостовик: по типу станка и патрона.
9. Режимы резания: скорость, подача, подвод СОЖ — по каталогу производителя инструмента.

Если при прохождении этого алгоритма возникают сомнения — есть смысл обратиться к технологу поставщика. Грамотный подбор аналога из наличия нередко экономит и деньги, и время.

Важно: приведённые ниже режимы, углы и покрытия — ориентиры для понимания логики подбора. Конкретные значения Vc, f и параметры СОЖ подбирайте по каталогу производителя выбранного сверла с учётом станка, держателя и вылета.

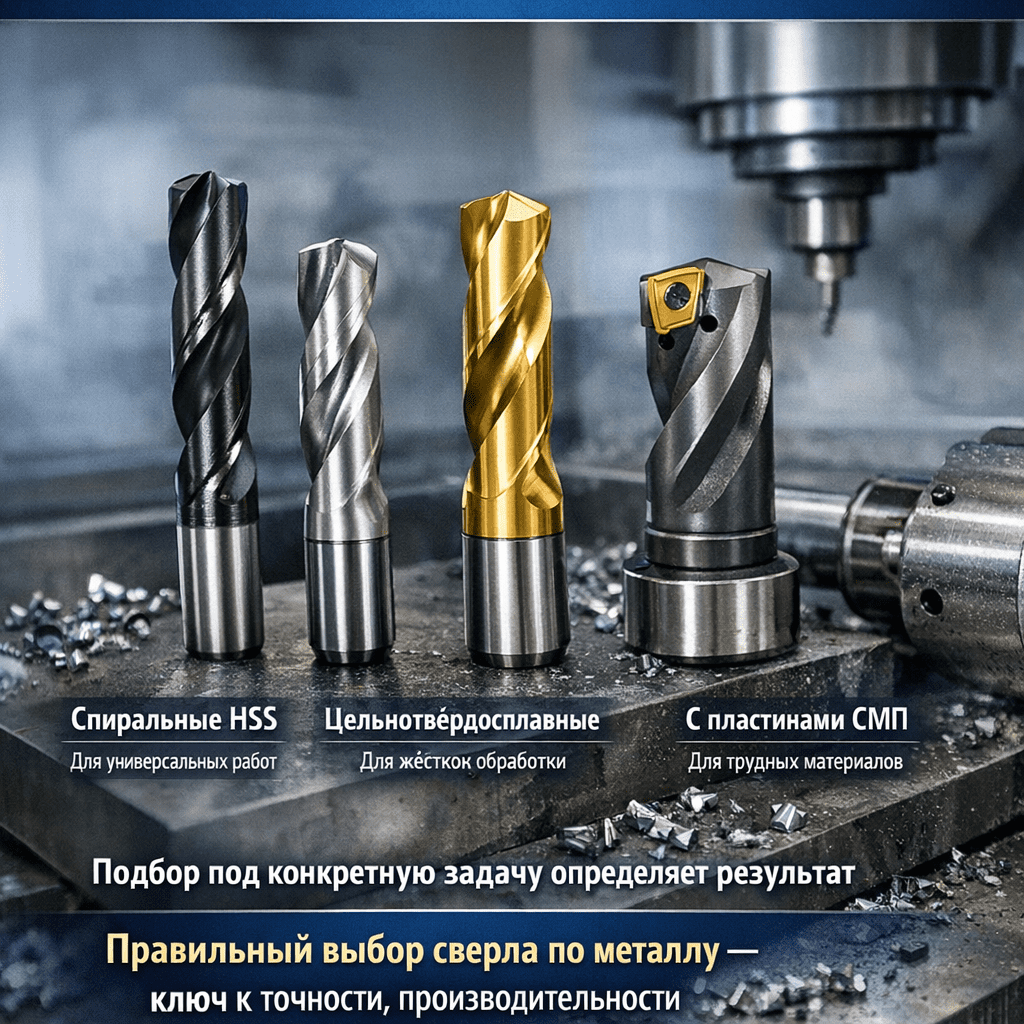

Выбор сверла — системное решение, учитывающее параметры отверстия, обрабатываемый материал, станок, объём партии и экономику. Не бывает «лучшего сверла» — бывает инструмент, оптимальный для конкретной задачи.
