Токарный станок — базовое оборудование металлообрабатывающего производства. Ошибка при выборе оборачивается либо нехваткой возможностей (станок «не тянет» детали), либо переплатой за функционал, который не используется. В обоих случаях страдает экономика участка.
Это руководство — пошаговый алгоритм подбора токарного станка под реальные производственные задачи. Разберём критерии выбора, сравним типы станков и дадим чек-лист вопросов, которые стоит задать поставщику до покупки.
Правильный выбор токарного станка — инвестиция на 10–20 лет
Шаг 1. Определяем задачи производства
Сначала задачи — потом станок. Не наоборот.
Прежде чем сравнивать модели, ответьте на четыре вопроса. Они определяют 80% параметров будущего станка.
Какие материалы обрабатываете
Тип материала влияет на требования к жёсткости станка, мощности привода и диапазону оборотов:
| Материал | Требования к станку |
|---|---|
| Конструкционные стали (Ст3, 45, 40Х) | Стандартная жёсткость, мощность от 5 кВт |
| Нержавеющие стали (12Х18Н10Т) | Повышенная жёсткость, низкие обороты, мощность от 7 кВт |
| Жаропрочные сплавы | Усиленная конструкция, жёсткий шпиндель, мощность от 11 кВт |
| Цветные металлы (алюминий, латунь) | Высокие обороты (до 2000–3000 об/мин), стандартная мощность |
| Чугун | Средние обороты, повышенная виброустойчивость |
Если в номенклатуре есть труднообрабатываемые материалы (нержавейка, титан), закладывайте запас мощности 30–40% к расчётной.
Какие размеры деталей
Два ключевых параметра:
- Максимальный диаметр — определяет высоту центров и диаметр обработки над станиной
- Максимальная длина — определяет расстояние между центрами (РМЦ)
Составьте таблицу текущей номенклатуры:
| Параметр | Типичный диапазон | Максимум за 12 месяцев |
|---|---|---|
| Диаметр заготовки | ... мм | ... мм |
| Длина заготовки | ... мм | ... мм |
| Диаметр в патроне | ... мм | ... мм |
Добавьте 20–25% запаса к максимальным значениям — это пространство для новых заказов.
Какая серийность
Серийность определяет тип станка и уровень автоматизации:
| Серийность | Характеристика | Рекомендуемый тип |
|---|---|---|
| Единичная | 1–5 деталей, постоянно разные | Универсальный станок |
| Мелкосерийная | 5–50 деталей, повторяющиеся партии | Универсальный с УЦИ или простой ЧПУ |
| Среднесерийная | 50–500 деталей | Токарный ЧПУ |
| Крупносерийная | От 500 деталей | Токарный автомат или ЧПУ с автозагрузкой |
ЧПУ-станок при серии от 50 деталей сокращает время обработки на 40–60% и снижает зависимость от квалификации оператора.
Какие операции выполняете
Перечень операций влияет на комплектацию:
Только точение
Базовая комплектация
Точение + сверление/расточка
Нужен конус в пиноли (Морзе 4–5), возможно, механическая подача пиноли
Нарезание резьбы
Коробка подач с набором резьб, ходовой винт достаточной точности
Обработка конусов
Конусная линейка или поворотные верхние салазки
Тяжёлое черновое точение
Усиленные направляющие, увеличенное сечение станины
Шаг 2. Ключевые параметры токарного станка
После определения задач переходим к техническим характеристикам. Разберём параметры, которые критичны при выборе.
РМЦ — расстояние между центрами
РМЦ определяет максимальную длину обрабатываемой детали при установке в центрах.
| РМЦ | Типичное применение |
|---|---|
| 500–750 мм | Мелкие детали, втулки, фланцы |
| 1000–1500 мм | Универсальные задачи, валы средней длины |
| 2000–3000 мм | Длинные валы, оси, штоки |
| 3000+ мм | Специальные задачи, тяжёлое машиностроение |
РМЦ нельзя увеличить после покупки. Выбирайте с запасом.
Диаметр обработки над станиной и суппортом
Два разных параметра:
- Над станиной — максимальный диаметр заготовки, которую физически можно установить
- Над суппортом — максимальный диаметр при продольном точении (суппорт ограничивает пространство)
Разница между ними — обычно 80–150 мм. При выборе ориентируйтесь на диаметр над суппортом — это реальный рабочий параметр.
| Диаметр над суппортом | Типичное применение |
|---|---|
| 200–250 мм | Мелкие детали, приборостроение |
| 300–400 мм | Универсальные задачи |
| 500–630 мм | Средние и крупные детали |
| 800+ мм | Тяжёлое машиностроение |
Мощность главного привода
Мощность определяет производительность при черновой обработке и способность работать с твёрдыми материалами.
| Мощность | Возможности |
|---|---|
| 3–5 кВт | Лёгкие работы, цветные металлы, мелкие детали |
| 7–11 кВт | Универсальные задачи, сталь до 45 HRC |
| 15–22 кВт | Тяжёлое черновое точение, крупные сечения |
| 30+ кВт | Промышленные станки, интенсивная эксплуатация |
Для стали 45 при глубине резания 5 мм и подаче 0,3 мм/об требуется мощность около 7–8 кВт. Закладывайте запас 20–30%.
Диапазон оборотов шпинделя
Зависит от диаметров деталей и обрабатываемых материалов:
| Диаметр детали | Сталь | Алюминий |
|---|---|---|
| 50 мм | 600–1000 об/мин | 1500–2500 об/мин |
| 100 мм | 300–500 об/мин | 800–1200 об/мин |
| 200 мм | 150–250 об/мин | 400–600 об/мин |
Проверьте, есть ли плавная регулировка оборотов (частотный преобразователь) или только ступенчатая (коробка скоростей). Плавная регулировка позволяет точнее подбирать режимы резания.
Класс точности
Станки классифицируются по ГОСТ 8–82:
| Класс | Обозначение | Радиальное биение шпинделя | Применение |
|---|---|---|---|
| Н (нормальный) | — | до 0,01 мм | Общее машиностроение |
| П (повышенный) | П | до 0,006 мм | Точные детали |
| В (высокий) | В | до 0,004 мм | Прецизионные работы |
| А (особо высокий) | А | до 0,002 мм | Инструментальное производство |
Достаточно класса Н или П. Классы В и А требуют специальных условий эксплуатации и стоят значительно дороже.
Конус шпинделя и диаметр отверстия
Конус шпинделя определяет тип патрона и оснастки:
- Конус Морзе 5, 6 — распространённый стандарт
- DIN 55026 / ISO 702 — для самоцентрирующих патронов
Диаметр отверстия шпинделя — максимальный диаметр прутка, который проходит насквозь:
- 40–50 мм — для большинства задач
- 70–80 мм — для работы с трубами и крупным прутком
- 100+ мм — специальные задачи
Шаг 3. Универсальный станок или ЧПУ
Ключевой вопрос: автоматизировать процесс или оставить управление оператору?

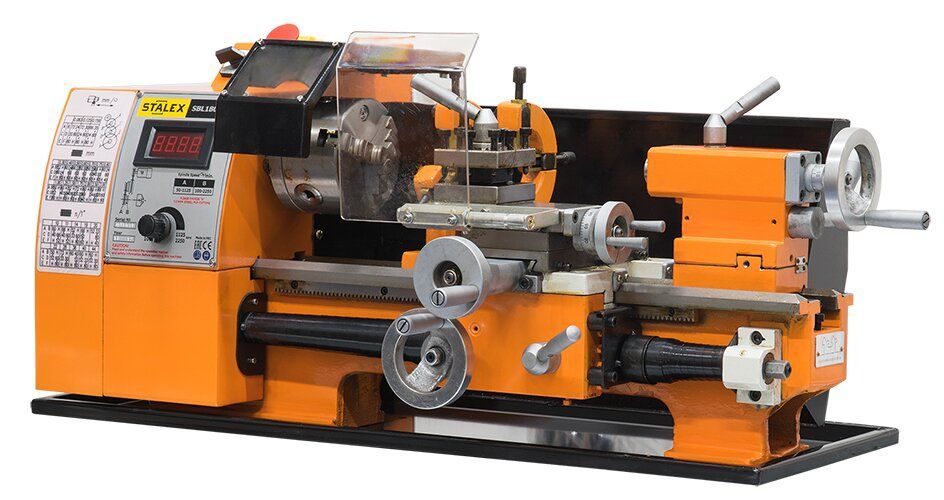

Универсальный токарный станок
✓ Преимущества
- Низкая стоимость (в 2–4 раза дешевле ЧПУ)
- Простота освоения — токарь работает с первого дня
- Гибкость — быстрая переналадка на разные детали
- Ремонтопригодность — меньше электроники
✕ Ограничения
- Производительность зависит от квалификации токаря
- Сложные профили требуют высокой квалификации
- При серийной работе — ручные операции съедают время
- Единичного и мелкосерийного производства
- Ремонтных участков
- Инструментальных цехов
- Производств с постоянно меняющейся номенклатурой

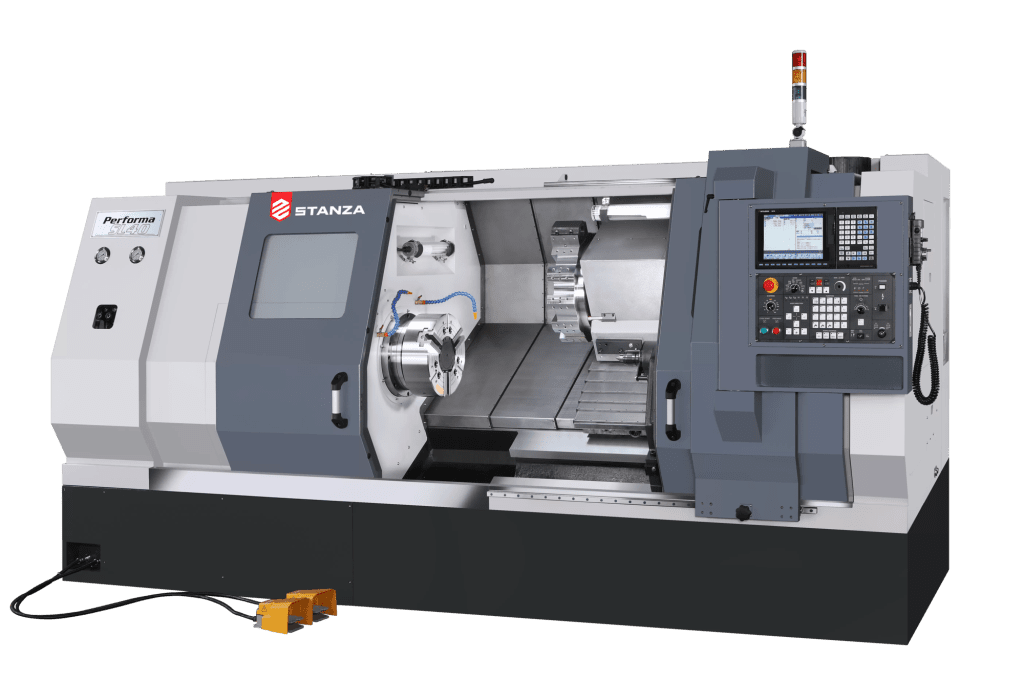

Токарный станок с ЧПУ
✓ Преимущества
- Стабильное качество — каждая деталь идентична
- Производительность выше на 40–70%
- Сложные профили — обработка по программе
- Снижение влияния человеческого фактора
- Возможность многостаночного обслуживания
✕ Ограничения
- Высокая стоимость
- Требуется программист или обученный оператор
- Простои при отсутствии квалифицированного сервиса
- Переналадка на единичные детали дольше
- Серийного производства (от 50 деталей)
- Сложной геометрии деталей
- Жёстких требований к повторяемости
- Предприятий с дефицитом квалифицированных токарей
Промежуточный вариант — станок с УЦИ
УЦИ (устройство цифровой индикации) — компромисс между универсальным станком и ЧПУ:
Цифровое отображение координат
Меньше ошибок оператора
Простые функции
Запоминание точек, расчёт конусов
Доступная стоимость
На 15–25% выше универсального
Не требует программиста
Работает обычный токарь
Подходит для мелкосерийного производства, где важна точность, но автоматизация избыточна.
Сравнительная таблица
| Критерий | Универсальный | С УЦИ | ЧПУ |
|---|---|---|---|
| Стоимость | Базовая | +15–25% | ×2–4 |
| Время переналадки | 5–15 мин | 5–15 мин | 15–60 мин |
| Производительность (серия) | Базовая | +10–15% | +40–70% |
| Требования к персоналу | Квалифицированный токарь | Токарь | Оператор + программист |
| Повторяемость | Зависит от токаря | Выше | Максимальная |
| Сложные профили | Ограниченно | Ограниченно | Да |
Нужна помощь с выбором?
Расскажите о задачах производства — подберём оптимальный станок с учётом бюджета, серийности и перспектив развития.
Шаг 4. Бренд и страна производства
На что реально влияет происхождение станка — и на что не влияет.
Европейские производители
- Высокая точность и стабильность параметров
- Качественная комплектация (подшипники, направляющие, электрика)
- Длительный срок службы — 20–30 лет при правильной эксплуатации
- Развитый сервис и наличие запчастей
- Высокая стоимость
Оптимальны для: прецизионных производств, предприятий с жёсткими требованиями к точности, инструментальных цехов.
Азиатские производители (Тайвань, Южная Корея)
- Хорошее соотношение цена/качество
- Точность на уровне класса П
- Качественная комплектация в среднем и верхнем сегменте
- Наличие запчастей в РФ у крупных поставщиков
Оптимальны для: серийного производства, универсальных задач, предприятий с ограниченным бюджетом.
Китайские производители
- Низкая стоимость (в 1,5–2,5 раза дешевле аналогов)
- Широкий разброс качества — от приемлемого до низкого
- Возможны проблемы с точностью после 2–3 лет эксплуатации
- Запчасти дешёвые, но не всегда доступны быстро
Среди китайских производителей есть заводы с контролем качества на уровне тайваньских. Ключ — выбор проверенного поставщика, который работает с конкретным заводом не первый год.
Оптимальны для: заготовительных операций, работ с низкими требованиями к точности, ограниченного бюджета.
Что важнее бренда
| Фактор | Почему важен |
|---|---|
| Наличие запчастей в РФ | Простой без запчастей — убытки |
| Сервис в регионе | Быстрый ремонт критичен |
| Реальные отзывы | Опыт других предприятий |
| Гарантийные условия | Что покрывает гарантия |
| История поставщика | Сколько лет на рынке, специализация |
Шаг 5. Дополнительные опции и оснастка
Опции, которые окупаются
| Опция | Для чего | Кому нужна |
|---|---|---|
| Частотный преобразователь | Плавная регулировка оборотов | Всем, кто работает с разными материалами |
| УЦИ | Цифровое отображение координат | Мелкосерийное производство |
| Конусная линейка | Обработка конусов | Инструментальные цеха, ремонт |
| Механическая подача пиноли | Сверление глубоких отверстий | Универсальные задачи |
| Быстросменный резцедержатель | Сокращение времени переналадки | Серийное производство |
| Система СОЖ с насосом | Охлаждение зоны резания | Нержавейка, жаропрочные сплавы |
Оснастка первой необходимости
Патроны
- 3-кулачковый самоцентрирующий — базовая комплектация
- 4-кулачковый независимый — для несимметричных деталей
- Цанговый патрон — для мелких деталей и прутка
Центры
- Вращающийся центр для пиноли — обязательно
- Упорный центр — для тяжёлых деталей
- Грибковый центр — для труб и полых деталей
Люнеты
- Подвижный — для длинных валов
- Неподвижный — для тяжёлых деталей
Уточните комплектацию до покупки. Некоторые производители включают оснастку в базовую цену, другие — продают отдельно. Разница в итоговой стоимости может достигать 15–20%.
Что часто забывают учесть
- Инструмент — резцы, свёрла, метчики под ваши задачи
- Измерительный инструмент — штангенциркули, микрометры, нутромеры
- Принадлежности для наладки — ключи, оправки, планшайбы
- Подъёмное оборудование — для деталей от 20 кг нужен тельфер или кран
- Система удаления стружки — конвейер или контейнер
Шаг 6. Чек-лист вопросов поставщику
Перед покупкой задайте поставщику эти вопросы. Ответы помогут оценить надёжность и избежать скрытых проблем.
По оборудованию
| Вопрос | Зачем спрашивать |
|---|---|
| Какой завод-производитель? | Один бренд может производиться на разных заводах |
| Есть ли станок на складе или под заказ? | Влияет на сроки |
| Какая реальная точность (акт проверки)? | Паспортная и реальная могут отличаться |
| Что входит в базовую комплектацию? | Избежать доплат за «базовые» опции |
| Какая гарантия и что она покрывает? | Не все поломки гарантийные |
По сервису и запчастям
| Вопрос | Зачем спрашивать |
|---|---|
| Где сервисный центр? | Выезд из другого региона — дорого и долго |
| Срок поставки ходовых запчастей? | Ожидание 4–6 недель — критично |
| Есть ли пусконаладка в услугах? | Правильный запуск продлевает ресурс |
| Проводите ли обучение операторов? | Снижает риск поломок из-за ошибок |
| Какой срок отклика на заявку по сервису? | Простой = убытки |
По логистике и монтажу
| Вопрос | Зачем спрашивать |
|---|---|
| Габариты и масса в упаковке? | Проверить проходимость и грузоподъёмность |
| Требования к фундаменту? | Подготовить площадку заранее |
| Кто выполняет разгрузку? | Ответственность при повреждении |
| Какие коммуникации нужны? | Электричество, сжатый воздух, СОЖ |
Как мы помогаем подобрать станок
Самостоятельный выбор токарного станка требует анализа десятков параметров и знания реального положения на рынке. Какой завод сейчас выдаёт стабильное качество, у кого проблемы с комплектующими, где скрытые наценки — эту информацию сложно найти в открытых источниках.
Что делают наши инженеры
Анализируют ваши задачи
Номенклатура деталей, материалы, серийность, перспективы
Оценивают условия эксплуатации
Сменность, квалификация персонала, имеющееся оборудование
Проверяют площадку
Габариты, коммуникации, грузоподъёмность
Подбирают 2–3 варианта
В разных ценовых категориях с обоснованием выбора
Рассчитывают TCO
Совокупную стоимость владения, а не только цену покупки
Что вы получаете
| Услуга | Результат |
|---|---|
| Гибкий подбор под бюджет | От бюджетных моделей до премиум-сегмента |
| Пусконаладка | Станок выходит на паспортную точность |
| Обучение операторов | Снижение риска поломок из-за ошибок |
| Техподдержка | Консультации по эксплуатации |
| Склад запчастей | Ходовые позиции — отгрузка от 1 дня |
Как начать
Отправьте заявку с описанием задач или позвоните. Инженер свяжется для уточнения деталей и предложит варианты в течение 1–2 рабочих дней. Консультация бесплатная, обязательств не создаёт.
- Какие детали обрабатываете (материал, размеры)
- Какая серийность
- Универсальный станок или ЧПУ
- Ориентировочный бюджет
FAQ — часто задаваемые вопросы
РМЦ (расстояние между центрами) и диаметр обработки над суппортом — они определяют максимальные размеры деталей. Эти параметры нельзя изменить после покупки. Мощность, точность, опции — важны, но вторичны.
При серийности от 50 деталей и загрузке станка более 6 часов в день. ЧПУ повышает производительность на 40–70% и снижает зависимость от квалификации токаря. Типичный срок окупаемости разницы в цене — 12–24 месяца.
Класс Н (нормальный) или П (повышенный). Классы В и А избыточны для большинства задач и требуют специальных условий эксплуатации — виброизолированный фундамент, климат-контроль.
Не обязательно. Среди китайских производителей есть заводы с контролем качества на уровне Тайваня. Ключ — работать с поставщиком, который проверяет станки перед отгрузкой и даёт реальную гарантию. Дешёвый станок от неизвестного завода — риск. Станок от проверенного поставщика с историей — рабочий вариант для задач без жёстких требований к точности.
На ресурс и точность. Шпиндельные подшипники, направляющие, ШВП, электрика — критичные узлы. Станок китайской сборки с японскими подшипниками и тайваньскими направляющими служит значительно дольше, чем полностью китайская комплектация. Уточняйте у поставщика происхождение ключевых узлов.
Заключение
Выбор токарного станка — это инвестиция на 10–20 лет. Ошибка на этапе подбора оборачивается ежедневными потерями: нехватка мощности, недостаточный размер, избыточные функции, простои из-за отсутствия сервиса.
Алгоритм выбора
Не сравнивайте только по цене — считайте совокупную стоимость владения. Закладывайте запас 20–30% по ключевым параметрам.
Если нет времени на глубокий анализ или нужна экспертная оценка — отправьте заявку с описанием задач. Инженеры подберут варианты, рассчитают окупаемость и помогут избежать типичных ошибок.
Подберём токарный станок под ваши задачи
Консультация бесплатная, решение — за вами. Расскажите о производстве — получите обоснованные рекомендации в течение 1–2 рабочих дней.
Укажите в заявке: какие детали обрабатываете, какая серийность, нужен ли ЧПУ и ориентировочный бюджет. Остальное уточним в разговоре.
