Токарный станок с ЧПУ — инвестиция от нескольких миллионов рублей. Ошибка при выборе означает либо переплату за избыточный функционал, либо станок, который не справляется с задачами. В обоих случаях страдает экономика производства и сроки окупаемости.
Это руководство — пошаговый алгоритм выбора токарного ЧПУ под реальные задачи. Разберём системы управления, конструктивные решения, ключевые характеристики и критерии оценки поставщика. Цель — дать технологу и директору инструмент для обоснованного решения.
Шаг 1. Определяем требования к обработке
Выбор токарного станка с ЧПУ начинается не с каталога, а с анализа производственных задач. Ответы на пять вопросов определяют 80% параметров будущего станка.
Какие детали обрабатываете
Составьте перечень типовой номенклатуры:
| Параметр | Текущий диапазон | Максимум | Перспектива (2–3 года) |
|---|---|---|---|
| Диаметр заготовки | ... мм | ... мм | ... мм |
| Длина обработки | ... мм | ... мм | ... мм |
| Диаметр прутка | ... мм | ... мм | ... мм |
Закладывайте запас 20–25% к максимальным значениям. Это пространство для новых заказов без покупки нового станка.
Какие материалы в номенклатуре
Материал определяет требования к жёсткости, мощности и оснастке:
| Материал | Требования к станку |
|---|---|
| Конструкционные стали (Ст3, 45, 40Х) | Стандартная конфигурация |
| Нержавеющие стали | Повышенная жёсткость, мощность от 11 кВт, обильная СОЖ |
| Жаропрочные сплавы (ХН45, ЭИ) | Усиленный шпиндель, низкие обороты, мощность от 15 кВт |
| Титан | Специальный инструмент, высокое давление СОЖ |
| Алюминий, латунь | Высокие обороты (до 4000–6000 об/мин), защита от налипания |
| Закалённые стали (45–60 HRC) | Возможность твёрдого точения, виброустойчивость |
Какая точность требуется
| Класс точности | Допуски | Типичные задачи |
|---|---|---|
| Стандартная | IT8–IT9 (±0,02–0,05 мм) | Общее машиностроение |
| Повышенная | IT6–IT7 (±0,01–0,02 мм) | Гидравлика, пневматика |
| Прецизионная | IT5 и выше (±0,005 мм) | Инструмент, приборостроение |
Точность станка должна быть минимум на один класс выше требуемой точности детали. Это компенсирует износ, температурные деформации и погрешности наладки.
Какая серийность
| Серийность | Объём партии | На что влияет |
|---|---|---|
| Мелкосерийная | 10–100 шт. | Критична скорость переналадки |
| Среднесерийная | 100–1000 шт. | Баланс переналадки и производительности |
| Крупносерийная | 1000+ шт. | Максимальная производительность, автоматизация загрузки |
Какие операции выполняете
Перечень операций определяет конфигурацию станка:
Наружное точение
Базовая функция любого токарного станка
Растачивание
Нужен достаточный вылет инструмента
Нарезание резьбы
Резцом, метчиком, плашкой
Приводной инструмент
Фрезерование, сверление вне оси (опция)
Контршпиндель
Обработка с двух сторон за один установ (опция)
Обработка из прутка
Нужен податчик прутка

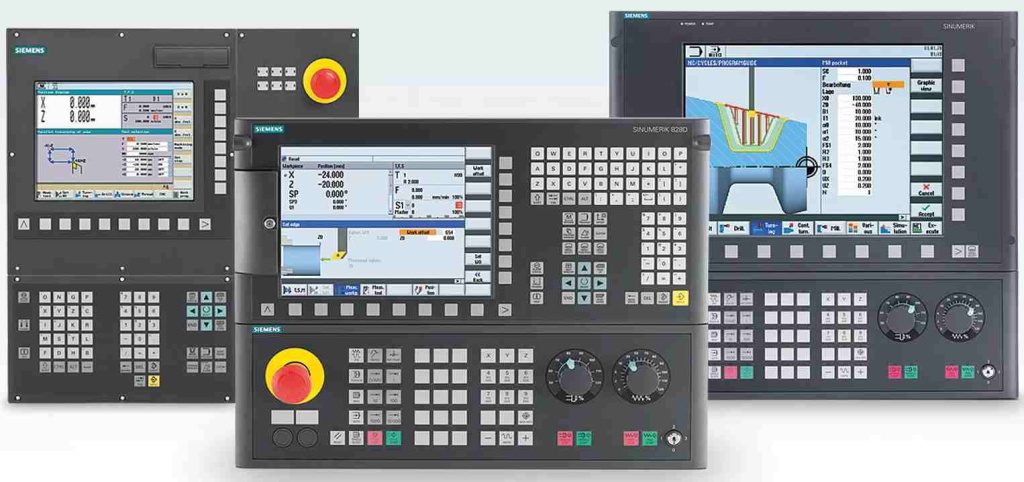

Шаг 2. Выбираем систему ЧПУ
Система ЧПУ — мозг станка. От неё зависят возможности программирования, удобство работы оператора и доступность сервиса.
Основные производители систем ЧПУ
| Система | Страна | Позиционирование | Особенности |
|---|---|---|---|
| Fanuc | Япония | Премиум | Надёжность, широкий функционал, развитый сервис в РФ |
| Siemens (Sinumerik) | Германия | Премиум | Гибкость настройки, интеграция с CAD/CAM, сложнее в освоении |
| Mitsubishi | Япония | Премиум | Высокая надёжность, меньше распространена в РФ |
| GSK | Китай | Бюджет/средний | Низкая стоимость, достаточный функционал для типовых задач |
| HNC (Huazhong) | Китай | Бюджет/средний | Аналогично GSK, развивается |
| Syntec | Тайвань | Средний | Хорошее соотношение цена/функционал |
Fanuc — отраслевой стандарт
✓ Преимущества
- Интуитивный интерфейс — операторы осваивают за 2–3 дня
- Высокая надёжность — наработка на отказ 20 000+ часов
- Развитая сервисная сеть в России
- Совместимость с большинством CAM-систем
- Огромная база знаний и специалистов
✕ Ограничения
- Высокая стоимость станка (+15–25% к аналогам с GSK)
- Дорогие запчасти и ремонт
Оптимален для: производств с высокими требованиями к надёжности, сложных деталей, предприятий с опытом работы на Fanuc.
Siemens Sinumerik — максимальная гибкость
✓ Преимущества
- Широкие возможности параметрирования
- Отличная интеграция с CAD/CAM Siemens NX
- Подходит для сложных 5-осевых конфигураций
- Мощные циклы обработки
✕ Ограничения
- Сложнее в освоении — требуется обучение
- Выше стоимость сервиса
- Меньше специалистов на рынке труда
Оптимален для: сложных деталей, предприятий с CAD/CAM Siemens, многоосевой обработки.
GSK и китайские системы — рациональный бюджет
✓ Преимущества
- Стоимость станка ниже на 20–35%
- Достаточный функционал для 80% типовых задач
- Интерфейс схож с Fanuc — проще переучиться
- Запчасти дешевле
✕ Ограничения
- Меньше функций в сложных циклах
- Ограниченная поддержка некоторых CAM-систем
- Сервис менее развит (зависит от поставщика)
Оптимален для: серийного производства типовых деталей, предприятий с ограниченным бюджетом, заготовительных операций.
Как выбрать систему ЧПУ
| Критерий | Рекомендация |
|---|---|
| На чём работали раньше | Fanuc → Fanuc, Siemens → Siemens (экономия на обучении) |
| Бюджет ограничен | GSK/Syntec для типовых задач |
| Сложные детали, 5 осей | Fanuc или Siemens |
| Интеграция с CAM | Проверьте совместимость постпроцессора |
| Наличие специалистов | Fanuc — проще найти оператора |

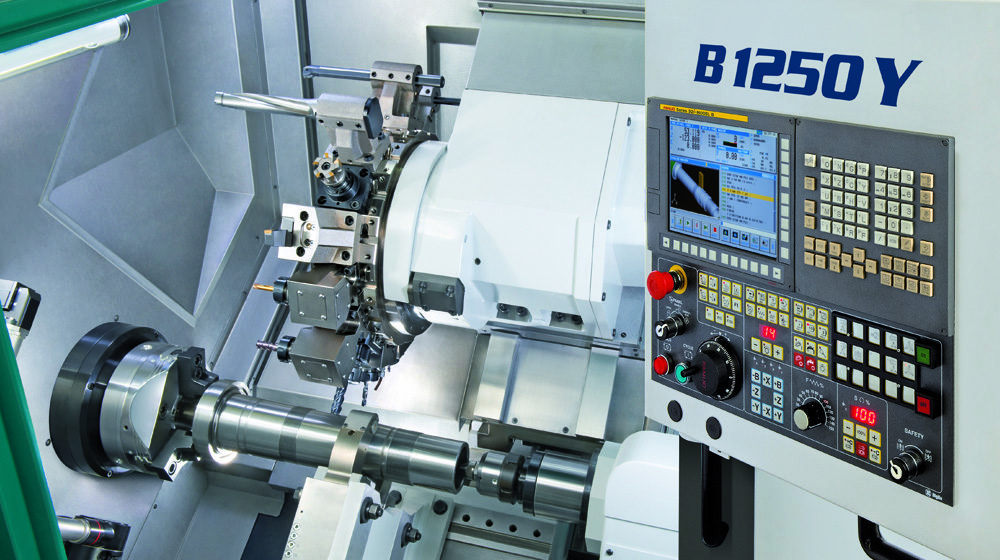

Шаг 3. Оцениваем конструктивные особенности
Конструкция станка определяет жёсткость, точность и производительность. Разберём ключевые решения.
Тип станины — наклонная или горизонтальная
| Параметр | Наклонная станина (30°–60°) | Горизонтальная станина |
|---|---|---|
| Отвод стружки | Отличный — стружка падает вниз | Требует конвейера или продувки |
| Жёсткость | Выше — лучше распределение нагрузок | Достаточная для лёгких работ |
| Доступ к зоне обработки | Удобный | Ограниченный |
| Стоимость | Выше | Ниже |
| Применение | Серийное производство, тяжёлые режимы | Мелкосерийное, лёгкие работы |
Для серийного производства и работы со сталью выбирайте наклонную станину. Для мелких партий и алюминия допустима горизонтальная.
Револьверная головка
Револьверная головка определяет количество инструмента и время смены:
| Параметр | На что влияет |
|---|---|
| Количество позиций | 8, 10, 12 — больше инструмента = меньше переналадок |
| Тип крепления | VDI, BMT — влияет на жёсткость и выбор оснастки |
| Время смены инструмента | 0,2–0,5 сек — критично для серийной работы |
| Приводной инструмент | Опция — фрезерование, сверление вне оси |
- VDI — распространённый стандарт, доступная оснастка
- BMT — выше жёсткость и точность позиционирования, дороже
Шпиндель и патрон
| Параметр | Диапазон | На что влияет |
|---|---|---|
| Мощность шпинделя | 7–30 кВт | Производительность чернового точения |
| Максимальные обороты | 3000–6000 об/мин | Обработка мелких деталей, алюминия |
| Диаметр патрона | 6", 8", 10", 12" | Размер зажимаемой заготовки |
| Диаметр отверстия шпинделя | 50–100 мм | Диаметр прутка |
| Тип зажима | Гидравлический, пневматический | Гидравлика — выше усилие зажима |
Контршпиндель и приводной инструмент
Контршпиндель позволяет
- Обрабатывать деталь с двух сторон за один установ
- Исключить переустановку — выше точность
- Сократить время цикла на 30–50%
Приводной инструмент даёт
- Фрезерование шпоночных пазов, лысок
- Сверление и нарезание резьбы вне оси
- Снижение количества операций и станков
Станок с контршпинделем и приводным инструментом заменяет связку «токарный + фрезерный», сокращает межоперационные перемещения и WIP (незавершённое производство).
Сложно разобраться в конфигурациях?
Пришлите чертёж детали — подберём оптимальную конфигурацию станка с расчётом времени цикла и окупаемости.
Шаг 4. Анализируем технические характеристики
Ключевые параметры — чек-лист
| Параметр | Что проверять | Типичный диапазон |
|---|---|---|
| Макс. диаметр обработки | Над станиной и суппортом | 200–600 мм |
| Макс. длина обработки | Расстояние между центрами | 300–1500 мм |
| Мощность главного привода | Достаточность для материалов | 7–30 кВт |
| Обороты шпинделя | Диапазон и регулировка | 50–4500 об/мин |
| Точность позиционирования | По осям X, Z | ±0,005–0,01 мм |
| Повторяемость | По осям X, Z | ±0,002–0,005 мм |
| Быстрые перемещения | По осям X, Z | 20–30 м/мин |
| Количество инструмента | Позиций в револьвере | 8–12 |
| Размер патрона | Диаметр | 6"–12" |
Точность — паспортная vs реальная
Паспортная точность указывается для идеальных условий — после прогрева, на калиброванной заготовке, в термоконстантном помещении.
Реальная точность зависит от:
- Качества монтажа и выставления
- Температурного режима цеха
- Состояния инструмента
- Квалификации наладчика
Запрашивайте у поставщика акт проверки геометрической точности (по ГОСТ или ISO) для конкретного станка, а не типовые паспортные данные.
Жёсткость конструкции
Косвенные признаки жёсткости:
Масса станка
При сопоставимых размерах тяжелее = жёстче
Материал станины
Чугун предпочтительнее сварной стали
Ширина направляющих
Шире = выше жёсткость
Тип направляющих
Линейные качения быстрее, скольжения жёстче
Шаг 5. Проверяем производителя и сервис
Станок без сервиса — рискованная покупка. Даже надёжное оборудование требует обслуживания, а при поломке простой стоит денег.
Критерии оценки производителя
| Критерий | Хорошо | Плохо |
|---|---|---|
| История на рынке | 10+ лет производства станков | Новый бренд без истории |
| Специализация | Токарные станки — профильное направление | «Всё подряд» |
| Объём производства | Сотни станков в год | Единичные экземпляры |
| Референсы в РФ | Есть работающие станки, можно посмотреть | Нет информации |
Критерии оценки поставщика и сервиса
| Вопрос | Хороший ответ | Плохой ответ |
|---|---|---|
| Склад запчастей в РФ? | Да, ходовые позиции в наличии | Под заказ 6–8 недель |
| Сервисный центр? | В вашем или соседнем регионе | В Москве (если вы в Сибири) |
| Время реакции на заявку? | 24–48 часов | «По возможности» |
| Пусконаладка включена? | Да, в стоимости или как услуга | «Станок работает из коробки» |
| Обучение операторов? | Да, программа 2–5 дней | Не предусмотрено |
| Гарантия? | 12–24 месяца, чёткие условия | 6 месяцев, много исключений |
Красные флаги
- Не называет завод-производитель
- Не может показать станок в работе (хотя бы видео)
- Не имеет сервисной службы — «обращайтесь к производителю»
- Даёт гарантию менее 12 месяцев
- Не готов прописать в договоре сроки поставки запчастей
Шаг 6. Планируем пусконаладку и обучение
Правильный запуск станка — инвестиция в ресурс и точность. Ошибки при монтаже и наладке сокращают срок службы и ухудшают качество деталей.
Что включает профессиональная пусконаладка
| Этап | Что делается | Зачем |
|---|---|---|
| Проверка комплектности | Сверка с упаковочным листом | Выявить недостачу до подписания |
| Установка и выставление | Выверка по уровню, крепление | Геометрическая точность |
| Подключение коммуникаций | Электричество, пневматика, СОЖ | Безопасность и работоспособность |
| Проверка геометрии | Измерение биения, перпендикулярности | Соответствие паспорту |
| Тестовая обработка | Изготовление образца | Подтверждение точности |
| Настройка параметров | Коррекция в системе ЧПУ | Оптимизация под задачи |
| Составление акта | Фиксация параметров | Основание для гарантии |
Обучение персонала
| Категория | Программа | Длительность |
|---|---|---|
| Операторы | Интерфейс ЧПУ, загрузка программ, замена инструмента, контроль | 2–3 дня |
| Наладчики | Привязка инструмента, коррекция, диагностика ошибок | 3–5 дней |
| Программисты | Программирование на стойке, оптимизация циклов | 5–10 дней |
| Сервисные специалисты | Профилактика, диагностика, мелкий ремонт | По согласованию |
Обучение снижает риск поломок из-за ошибок оператора на 60–70% в первый год. Окупается за 2–3 месяца за счёт снижения брака и простоев.
Подготовка площадки — чек-лист
| Параметр | Требование |
|---|---|
| Фундамент | Бетон М200+, толщина от 200 мм, виброизоляция по необходимости |
| Электроснабжение | 380В, отдельный автомат, заземление, стабильность напряжения ±5% |
| Пневматика | 6–8 бар, осушитель воздуха (для гидравлического патрона) |
| СОЖ | Подвод воды или готовый раствор, ёмкость, насос |
| Температура | 15–25°C, без резких перепадов (для прецизионных работ — термоконстантность) |
| Зоны обслуживания | 800–1000 мм с каждой стороны |
Как мы помогаем с выбором и запуском
Выбор токарного станка с ЧПУ — решение, которое определяет производительность участка на 10–15 лет. Ошибка стоит дорого: неподходящий станок, простои без запчастей, персонал, который не умеет работать с оборудованием.
Что делают наши инженеры
Анализируют задачи
Номенклатура, материалы, точность, серийность, перспективы развития
Подбирают конфигурацию
Система ЧПУ, опции, оснастка под ваши детали
Проверяют площадку
Готовность фундамента, коммуникаций, логистика доставки
Предлагают 2–3 варианта
С обоснованием и сравнением по TCO
Организуют пусконаладку
Выезд специалиста, проверка точности, тестовая деталь
Обучают персонал
Операторы и наладчики работают уверенно с первого дня
Что вы получаете
| Услуга | Результат |
|---|---|
| Гибкий подбор | От бюджетных до премиум-решений под задачи |
| Пусконаладка | Станок выходит на паспортную точность |
| Обучение | Персонал готов к работе |
| Склад запчастей | Ходовые позиции — отгрузка от 1 дня |
| Техподдержка | Консультации по эксплуатации и программированию |
Как начать
Отправьте заявку с описанием задач. Минимум информации для подбора:
- Какие детали обрабатываете (чертёж или эскиз — идеально)
- Материалы и размеры
- Требуемая точность
- Серийность
- Ориентировочный бюджет
Инженер свяжется для уточнения и предложит варианты в течение 1–2 рабочих дней. Консультация бесплатная.
FAQ — часто задаваемые вопросы
Fanuc — если приоритет надёжность и простота поиска персонала. GSK/Syntec — если бюджет ограничен, а детали типовые. Siemens оправдан при сложных деталях и интеграции с Siemens NX.
Наклонная станина обеспечивает лучший отвод стружки, более высокую жёсткость и удобный доступ к зоне обработки. Для серийного производства и работы со сталью — предпочтительный вариант.
Если в детали есть шпоночные пазы, лыски, отверстия вне оси — приводной инструмент сокращает количество операций и станков. Для чисто токарных деталей — избыточная опция.
Запросите у поставщика акт проверки геометрической точности для конкретного экземпляра. При приёмке — изготовьте тестовую деталь и измерьте на КИМ или калиброванным инструментом.
Стоимость зависит от сложности станка и удалённости — ориентировочно 50 000–150 000 рублей. Пусконаладка критически важна: неправильная установка ведёт к потере точности и ресурса. Экономия на этом этапе — ложная экономия.
Заключение
Выбор токарного станка с ЧПУ — это баланс между возможностями, надёжностью и бюджетом. Нет универсального решения: станок подбирается под конкретные детали, материалы и производственные условия.
Алгоритм выбора
Спланируйте запуск — пусконаладка, обучение, подготовка площадки. Это определяет, как быстро станок начнёт приносить деньги.
Если нет времени на глубокий анализ или нужна экспертная оценка — отправьте заявку с описанием задач. Подберём варианты, сравним по совокупной стоимости владения, организуем запуск и обучение. Решение за вами — но оно будет обоснованным.
Подберём токарный ЧПУ под ваши детали
Пришлите чертёж или опишите задачи — получите обоснованные варианты с расчётом времени цикла и окупаемости.
Чертёж типовой детали, материал, требуемую точность и серийность. Но достаточно и устного описания — остальное уточним в разговоре.
