Как выбрать виброплиту?

В перечень подготовительных строительных работ входит уплотнение почвы – трамбовка песка, щебня, гравия. Это необходимо для равномерного заполнения пустот, удаления влаги и воздуха из грунта, в результате чего повышается его способность противостоять нагрузкам и разрушениям.

Применение вибрационных плит ускоряет процесс уплотнения. Сеть строительных магазинов и рынков предлагает большой выбор виброплит с различными характеристиками, необходимыми для производства работ разной направленности.

Назначение виброплит

Виброплита – простой по конструкции и в обслуживании механизм, способный выполнять работы в ограниченном пространстве:

• подготавливает основу под фундамент небольших строений;

• производит работы по ремонту асфальтового покрытия, железнодорожной насыпи;

• уплотняет детские и спортивные площадки, поверхность которых покрыта песком, рыхлой почвой;

• выравнивает ландшафт приусадебных участков;

• уплотняет насыпной материал под укладку керамической плитки или тротуарной брусчатки.

Сильные ударно – вибрационные действия на уплотняемый слой проводятся тяжелым весом основания уплотнительного механизма – подошвой.

Конструкция, принцип работы

Принцип работы уплотнительной виброплиты – вибрации, периодические ударные толчки на контактную поверхность. Эффект от частоты давления усиливается за счет массы.

Устройство

Главным элементом в конструкции виброплиты является:

• основание, которое непосредственно давит на грунт – подошва или днище;

• вибровозбудитель с одним или двумя дебалансными валами внутри цилиндра;

• рама с двигателем, закрепленная на плите с амортизатором;

• на валу двигателя – муфта сцепления;

• вращение с муфты передается на вал вибратора с помощью клиноременной передачи; создается центробежная сила, из-за которой начинает вибрировать основание виброплиты;

• на раме закреплено водило с блоком управления;

• некоторые модели оснащены емкостью с водой. Бак для орошения применяется при утрамбовки асфальтового или бетонного покрытия. Вода препятствует прилипанию обрабатываемого материала к днищу.

Виды вибрационных уплотнительных плит

Виброплиты имеют много разновидностей, которые различаются по весу, мощности, способу передвижения и др.

Классификация по весу

Вес – определяющий показатель, какие типы работ способна выполнить виброплита. Согласно нормативам ГОСТ 31552-2012 разделение идет так:

1. Сверхлегкие (до 100 кг) – несложные варианты виброплит, используемые на дачных участках. Такая модель справится со слоем уплотняемого материала толщиной до 15 см.

2. Легкие (101 – 200 кг) – агрегаты способны утрамбовывать слой 25см под дорожное полотно асфальтового типа, под стяжку или фундамент.

3. Средние(вес 201 – 500 кг) – профессиональные механизмы, которые интенсивно эксплуатируются и выполняют большие объемы трамбовки, способны уплотнять грунт с толщиной слоя до 50 см.

4. Тяжелые (500 кг и выше) - промышленные виброплиты, используемые работах узкой специфики, типа ремонта автодорог, ж/д полотен. Скорость процесса таких агрегатов достигает 25 м/мин, ударное воздействие – на глубину 60 см. Сильная вибрация гасится современными механизмами подавления.

Разделение по типу привода

От вида двигателя напрямую зависит спектр работ.

1. Бензиновые

Экономичный вариант по расходу топлива. В конструкцию входит бак, который надо заполнять бензином, смешанным с маслом.




Преимущества:

• работает в автономном режиме;

• легко заводится;

• свободно перемещается на любые расстояния;

• положительно зарекомендовал в условиях как повышенных, так и низких температур.

Недостатки:

• большой вес;

• шум во время работы;

• для беспрерывной работы необходимо иметь запас топлива;

• требование высокого качества бензина;

• наблюдение за уровнем топлива в баке.

2. Дизельные

Более высокий расход топлива по сравнению с бензиновым аналогом.

Преимущества:

• мобильные, автономные;

• надежные при эксплуатации;

• прочные конструкции.

Недостатки:

• тяжелые;

• издают при работе повышенный шум;

• нельзя работать при сильном морозе.

3. Электрические

Виброплита с электроприводом часто используется в закрытых помещениях и небольших территориях.

Преимущества:

• компактные размеры – значительно легче бензинового и дизельного аналогов,

• не выделяются выхлопные газы от распада топлива,

• отличается низким уровнем шума,

• удобные в работе.

Недостатки:

• работа возможна только вблизи источника электропитания, радиус работ ограничивается длиной кабеля.

• мощность электропривода небольшая, но вполне оправдает себя в частном строительстве,

Классификация по способу передвижения

Самоходные самостоятельные модели, управляемые оператором, могут совершать поступательные движения только прямо или вперед – назад.

1. Реверсивные – маневренные модели, достоинство – двигаются вперед и назад, не требуя усилий оператора для разворота всей машины. Незаменимы в узких траншеях и котлованах при уплотнении почвы. Обычно такие виды комплектуются дизельным двигателем.
   Недостаток один – высокие цена и вес.

2. Прямоходовые (одноходовые) – совершают только поступательные движения – прямо. Разворот производится самостоятельно самим оператором.

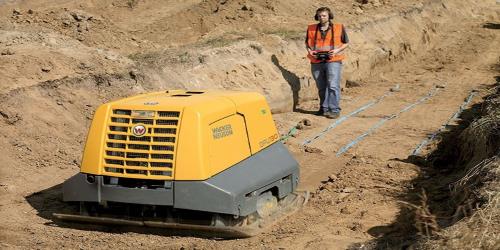

   Конструкции этих моделей отличаются. Вибровозбудитель поступательных оснащен одним дебалансным валом, реверсивных – двумя. Разработаны более сложные модели – с дистанционным управлением пультом, когда оператор находится на некотором расстоянии от места ведения опасных действий.

Способ доставки

• прицепные – требуют наличия ведущего устройства, типа трактора или грузового автомобиля;

• навесные – эксплуатируются как навесное оборудование на экскаваторах. Запитаны от штатной гидравлики строительной техники. Имеют крупные габариты трамбующего основания и вес выше 500 кг;

• переставные – переносятся надземной техникой с одной площадки на другую.

Характеристики виброплит

Практически все параметры взаимосвязаны, поэтому выбор обычно делается на основании одного – двух показателей.

Мощность двигателя

Этот показатель влияет на скорость передвижения. С высокой мощностью легче преодолевается подъемы и зоны рыхлой почвы. Виброплита с недостаточной мощностью не сможет осилить подъем, хуже – если застрянет в вязком грунте.

Сфера использования электродвигателей мощностью до 2200 Вт ограничивается мелкими строительными работами.

Бензиновые двигатели справляются с довольно трудными задачами при мощности от 2000 до 10 000 Вт.

Дизельные мощностью выше 4000 Вт устанавливаются только на промышленных машинах.

Вибрационное усилие

Это сила толчков, которые передаются от вибровозбудителя к трамбуемому материалу. Чем мощнее усилие, тем более сложные материалы обрабатывает виброплита, тем плотнее получается покрытие

Показатель характеризует эксплуатационные свойства, именно его принято считать главным. Обозначается кН. Минимальное значение 8 – простейшие модели, более 18 кН – у виброагрегатов промышленного назначения.

При выборе, когда необходимо добиваться наивысшей утрамбовки грунта, то из нескольких моделей с одинаковой массой надо выбрать ту, показатель усилия которой наиболее высокий.

Габариты и вес

Общий вес виброплиты влияет на глубину уплотнительного слоя – чем выше вес, тем глубже толщина обрабатываемого слоя.
Существуют определенные стандартные пропорции и производители их придерживаются в любом случае, потому что это обусловлено конструктивными особенностями

Диапазон габаритов:

• ширина изделия 0,3 – 0,5 м;

• длина 0,8 – 1,1 м;

• высота – максимум 1,08 м;

• длина трамбовочной подошвы 0,45 – 0,62 м;

• ширина подошвы 0,32 – 0,48 м.

Материал

Различные детали уплотнительных плит в основном изготавливаются из устойчивых к нагрузкам материалов – стали. Корпус вибровозбудителя и водило делают из алюминия.

Основание плиты (днище) должно иметь повышенную износостойкость, поэтому изготавливается из чугуна или ударопрочной стали.

Производительность

Скорость

Продолжительность процесса без дозаправки

Объем бака, тип двигателя и качество топлива – все индивидуально для каждого типа. В среднем составляет 3 часа.

Советы по уходу

Виброплиты используется в тяжелых условиях, поэтому необходимо уделять внимание должному уходу за ним.

1. Перед началом работ проверять прочность креплений.

2. После включения прогревать двигатель 2-3 минуты.

3. Каждые 10 – 15 минут работы желательно устраивать перерыв.

4. Регулярно чистить или заменять воздушный фильтр.

5. Должна проводиться регулярная проверка свечей зажигания в бензиновом двигателе.

6. Необходимо периодически заменять масло в двигателе.

Производители виброплит

На рейтинг моделей влияет репутация компании – производителя. Лучшими изготовителями вибрационных уплотнительных плит являются Япония и Германия.

Механизмы с реверсом от компаний этих стран с успехом пользуются в промышленности и в небольших частных предприятиях.

Неплохие виброплиты выпускают отечественные фирмы – ЗУБР, Калибр; зарубежные – Diam, Impulse.

Советы профессионалов

Выбор модели зависит от возможностей владельца, предстоящего использования, возможности подключения к электросетям. Специалисты, на вопрос как выбрать, рекомендуют ориентироваться на вес виброплиты. Эта характеристика обуславливает количество ударов, скорость, производительность и качество работы.

Востребованы бензиновые модели – экономичные, способные работать при любых погодных условиях. Популярны за счет простоты эксплуатации.

Дизельные – имеют повышенные эксплуатационные показатели за счет двигателя. Дорогое оборудование привлекает дорожные строительные компании.

Электрические виды виброплит приобретаются для частных работ индивидуальными предпринимателями.
