Вопрос пневмоснабжения станка с ЧПУ часто решается «по остаточному принципу» — после покупки самого станка. Результат предсказуем: сбои пневмоцилиндров, ложные срабатывания датчиков, ускоренный износ пневмоостровов, брак деталей, простои.
К обрабатывающему центру подключили бытовой поршневой компрессор без осушителя и фильтров. Через непродолжительное время вышел из строя пневмоостров станка — ремонт и вынужденный простой обошлись дороже, чем правильно подобранная система пневмоснабжения.
Эта статья — пошаговая методика подбора компрессора и системы подготовки воздуха для станка с ЧПУ. Инженер-технолог найдёт здесь ориентиры по расходу и давлению, руководитель — аргументы для обоснования бюджета, а снабженец — критерии для сравнения предложений поставщиков.

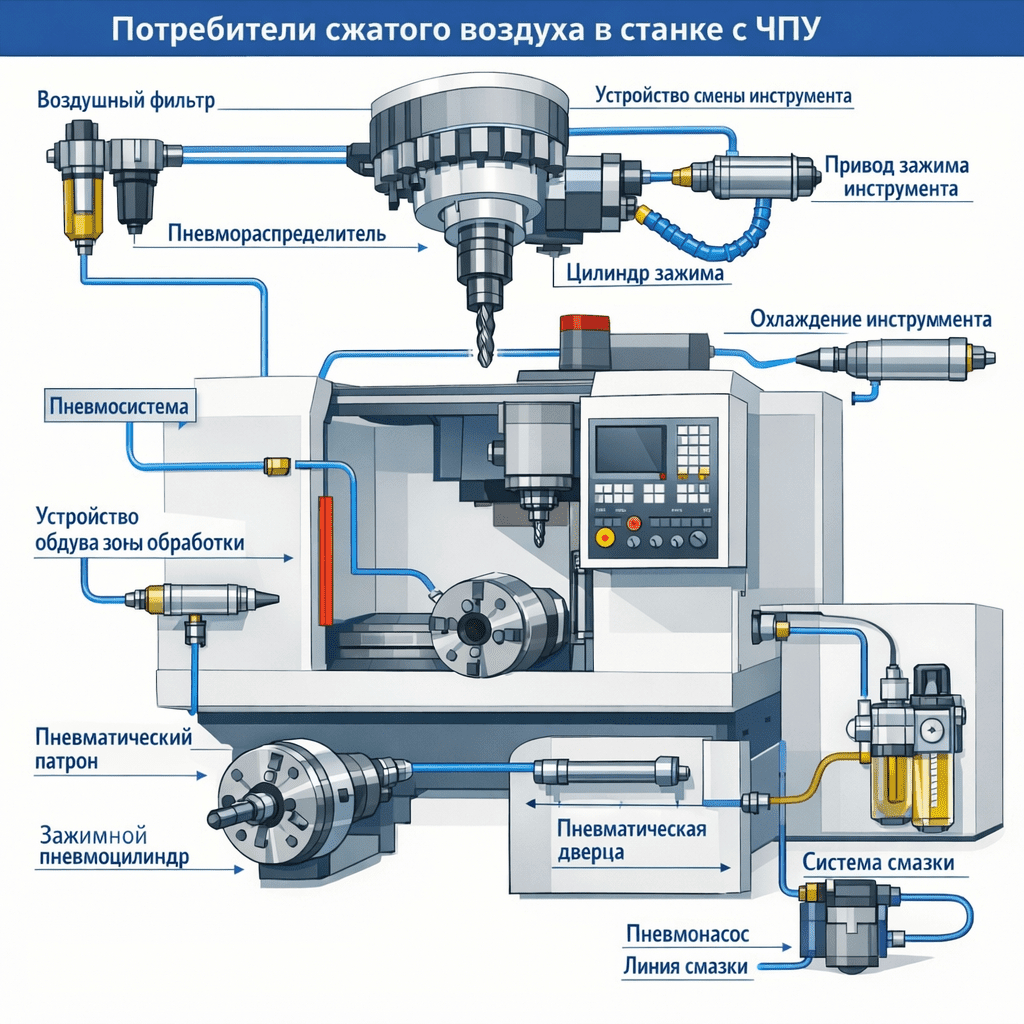

Зачем станку с ЧПУ сжатый воздух
Сжатый воздух в станке с ЧПУ — критичная технологическая система. При падении давления или ухудшении качества воздуха большинство станков переходят в аварийный режим и останавливают рабочий цикл. Вот основные потребители:
Смена инструмента
Пневмосистема участвует в работе механизма смены и разжима инструмента в шпинделе. Конкретная схема (пневматический, гидравлический или пружинный зажим с пневматическим разжимом) зависит от конструкции шпинделя и модели станка. Без стабильного давления станок выдаёт аварию.
Обдув зоны резания
Удаление стружки из зоны обработки потоком воздуха.
Пневмоцилиндры
Зажим заготовки, привод дверец кожуха, люнеты на токарных станках (на отдельных моделях эти функции могут выполняться гидравлическими или электрическими приводами — уточняйте по документации).
Пневмоострова
Электропневматические клапаны (клапанные острова), которые распределяют воздух между узлами станка.
Уплотнение шпинделя
Воздушный лабиринт (air seal) предотвращает попадание СОЖ и стружки в подшипники шпинделя. Требует подачи чистого воздуха во время работы станка.
Система MQL
Минимальное количество смазки (масляный туман) для обработки без обильного полива СОЖ. Работает от сжатого воздуха.
Пневматические измерительные системы
На некоторых станках система измерения деталей использует пневматический принцип.
Каждый из этих потребителей предъявляет собственные требования к давлению, расходу и чистоте воздуха. Именно поэтому подбор компрессора начинается с анализа паспорта станка, а не с ценника.
Три ключевых параметра подбора компрессора
Решение о том, какой компрессор выбрать для ЧПУ, опирается на три параметра: давление, расход и класс чистоты воздуха. Каждый из них влияет на работоспособность станка.
Рабочее давление (бар)
Типичные требования к давлению на входе в станок — от 5 до 7 бар. Эти значения указаны в паспорте станка в разделе «Pneumatic requirements» / «Требования к пневмосистеме».
Однако давление в сети (после компрессора) должно быть выше, потому что давление теряется на каждом элементе тракта подготовки и транспортировки воздуха. Ориентировочные потери для типовых систем:
| Элемент | Ориентировочная потеря давления* |
|---|---|
| Осушитель рефрижераторный | 0,2–0,5 бар |
| Магистральный фильтр (каждый) | 0,1–0,3 бар |
| Трубопроводная магистраль (в зависимости от длины и диаметра) | 0,2–0,5 бар |
| Фитинги, запорная арматура | 0,1–0,3 бар |
| Блок FRL на входе в станок | 0,2–0,5 бар |
| Суммарные потери (ориентировочно) | 0,8–2,0 бар |
* Фактические потери зависят от расхода воздуха, диаметров магистрали, конкретных моделей оборудования и состояния фильтроэлементов. Для точного расчёта используйте паспортные данные каждого элемента при вашем расходе.
Давление на входе станка должно быть стабилизировано регулятором давления (в составе блока FR/FRL) и соответствовать паспорту станка. Рабочее давление компрессора и давление в магистрали выбирают с запасом на потери в тракте подготовки и транспортировки. Не подавайте на станок нестабилизированное давление из магистрали напрямую.
❌ При недостаточном давлении
- Система не сможет зажать инструмент в шпинделе — станок выдаст аварию и остановит цикл
- Пневмоостров не переключит клапаны — зажимные приспособления не сработают
⚠️ При избыточном давлении
- Ускоряется износ уплотнений пневмоцилиндров
- Возрастает риск повреждения пневмокомпонентов и утечек
Расход воздуха (л/мин или м³/мин)
Расход воздуха фрезерного станка ЧПУ или токарного центра указывается в паспорте. Но ориентироваться только на пиковое потребление одного станка — ошибка.
При подборе компрессора сравнивайте расход станков с производительностью компрессора именно по FAD (Free Air Delivery — фактический объём выдаваемого воздуха, приведённый к нормальным условиям). Не путайте FAD с «производительностью по всасыванию», которая может быть указана в маркетинговых материалах — это разные величины, и разница между ними может достигать 20–30%.
Методика расчёта производительности компрессора
- ΣQ_станков — сумма паспортных расходов всех подключённых станков, л/мин
- K_одн — коэффициент одновременности, учитывающий, что не все станки потребляют воздух одновременно на пиковом уровне (определяется по фактическому режиму работы вашего цеха)
- K_зап — коэффициент запаса на утечки в магистрали и пиковые нагрузки (принимается в зависимости от состояния сети и режима эксплуатации)
Ориентировочный расход воздуха для разных типов станков с ЧПУ
| Тип станка | Расход воздуха, л/мин* | Примечание |
|---|---|---|
| Вертикальный фрезерный ОЦ | 200–500 | Зависит от числа осей, типа ATC |
| Токарный ОЦ с приводным инструментом | 150–400 | С автоматической дверцей — выше |
| 5-осевой обрабатывающий центр | 300–800 | Увеличенный расход на обдув и ATC |
| Лазерный станок (CO₂ / волоконный) | 500–2000+ | Расход резко возрастает при использовании сжатого воздуха в качестве ассист-газа** |
| Электроэрозионный станок | 100–200 | Относительно скромный расход |
| Фрезерный станок с ЧПУ по дереву | 150–350 | Обдув, прижим вакуумного стола (отдельная система) |
* Значения ориентировочные и могут существенно отличаться в зависимости от производителя, комплектации и режима работы. Всегда уточняйте по паспорту конкретного станка.
** При лазерной резке уточняйте, какой именно газ используется как ассист-газ (сжатый воздух, азот, кислород) и требования производителя лазера к давлению, чистоте и расходу. Нередко ассист-газ подаётся от отдельной системы (газовая рампа, генератор азота), а не от цехового компрессора.
Два фрезерных ОЦ (по 400 л/мин каждый) + один токарный ОЦ (250 л/мин). Суммарный паспортный расход: 1050 л/мин. С учётом коэффициента одновременности 0,8 и запаса 1,3: 1050 × 0,8 × 1,3 = 1092 л/мин ≈ 1,1 м³/мин. Далее подбирайте компрессор по каталогу производителя: нужна модель с FAD не менее 1,1 м³/мин при требуемом рабочем давлении. Конкретная мощность (кВт) зависит от давления и КПД выбранной модели.
Качество (чистота) воздуха — классы по ISO 8573-1
Стандарт ISO 8573-1 определяет классы качества сжатого воздуха по трём параметрам загрязнения:
- Твёрдые частицы (пыль) — размер и концентрация.
- Влага — точка росы под давлением.
- Масло — содержание масляных паров и аэрозолей (суммарное: аэрозоль + пары + жидкое масло).
Класс чистоты записывается тремя цифрами, например 2.4.2, где первая цифра — класс по твёрдым частицам, вторая — класс по влаге (точка росы), третья — класс по маслу. Конкретные пороговые значения для каждого класса определены в стандарте.
Ориентировочные требования для станков с ЧПУ
| Применение | Типичный класс по ISO 8573-1 | Ориентировочная точка росы |
|---|---|---|
| Стандартные фрезерные / токарные ОЦ | 2.4.2 | +3 °С |
| 5-осевые центры, высокоточная обработка | 1.4.1 | +3 °С |
| Лазерная резка (ассист-газ — сжатый воздух) | 1.2.1 | –40 °С |
Требуемый класс чистоты указывается в паспорте станка или в спецификации производителя. Если в документации класс не указан явно — запросите информацию у поставщика станка.
Конденсат и влага вызывают коррозию и отказы пневмокомпонентов (клапаны, дроссели, регуляторы давления), забивают каналы пневмоостровов, могут нарушить работу воздушных уплотнений шпинделя (air seal) и окислить контакты датчиков. Масляные аэрозоли загрязняют уплотнения, осаждаются в каналах клапанов.

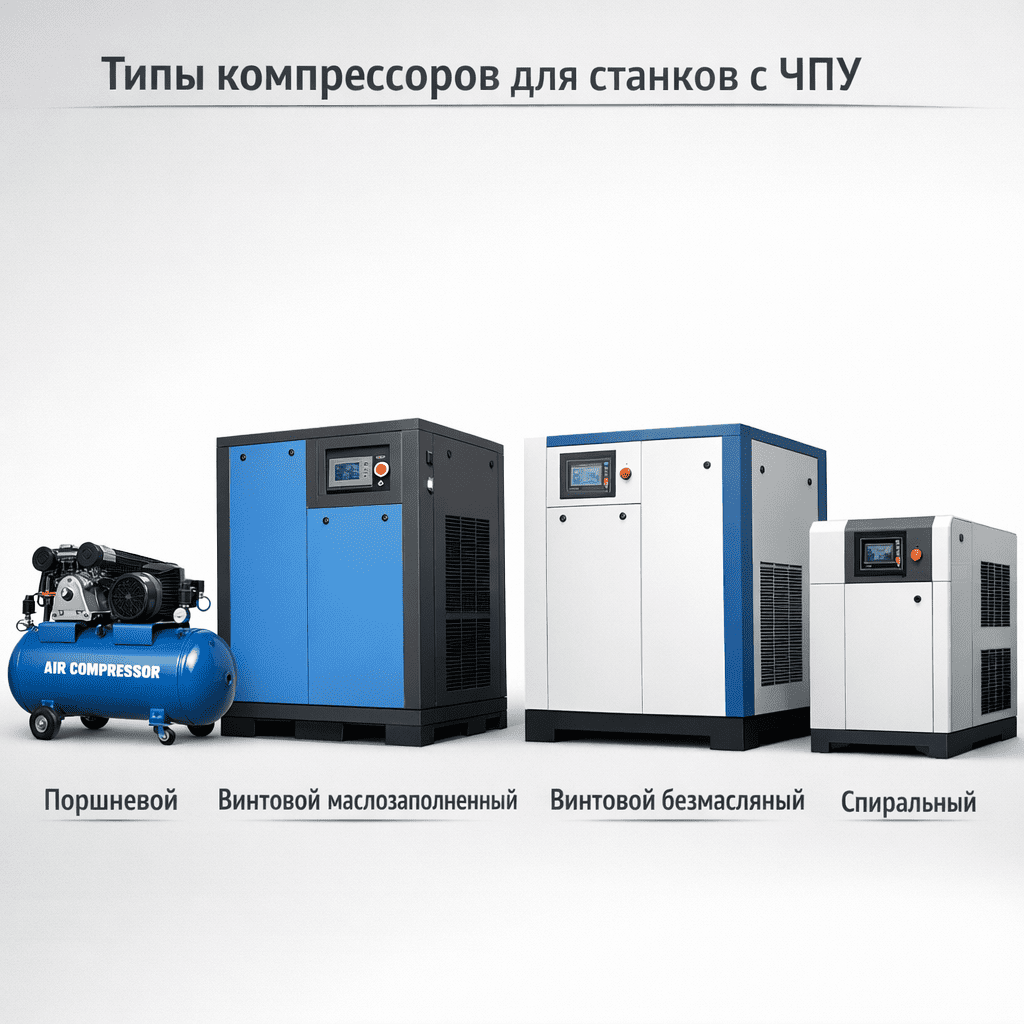

Тип компрессора: какой подходит для ЧПУ
Поршневой компрессор (маслосмазываемый)
Низкая стоимость, простое обслуживание.
Пульсации давления, высокий уровень шума, ограниченный рабочий цикл (продолжительность включения — уточняйте по паспорту конкретной модели, для бытовых и полупрофессиональных моделей обычно не более 60%), возможен повышенный унос масла в воздух, поэтому особенно важны осушение и фильтрация.
Когда допустим для ЧПУ: единичный небольшой станок, прерывистый режим работы, жёстко ограниченный бюджет, при условии что расход и давление компрессора соответствуют требованиям станка. Обязательна полноценная система подготовки сжатого воздуха для ЧПУ — осушитель и каскад фильтров.
Винтовой компрессор (маслозаполненный)
Стабильное давление без пульсаций, значительный ресурс винтовой пары (зависит от производителя и условий эксплуатации — уточняйте по паспорту), рассчитан на длительную непрерывную работу.
Требует системы подготовки воздуха (осушитель + фильтры), стоимость приобретения выше поршневого при сопоставимой производительности.
Винтовой маслозаполненный компрессор — наиболее распространённый выбор для промышленных станков с ЧПУ. Стабильное давление воздуха обеспечивается конструктивно, а при многосменной работе стоимость владения (с учётом энергопотребления, обслуживания и простоев) часто оказывается ниже, чем у поршневого. Для корректного сравнения рассчитывайте полную стоимость владения (TCO) по конкретным моделям и вашему режиму работы.
Винтовой безмасляный компрессор
Применяется, когда техпроцесс или отраслевые стандарты исключают даже следовые количества масла в воздухе: высокоточная обработка оптических деталей, медицинское и пищевое производство. Стоимость приобретения и владения выше, чем у маслозаполненного.
Безмасляный компрессор решает вопрос масла, но не отменяет необходимость осушения и фильтрации от твёрдых частиц. Станку всё равно нужен заданный класс чистоты по влаге и частицам.
Спиральный (scroll) компрессор
Нишевое решение: один станок с небольшим расходом, жёсткие требования к уровню шума (например, размещение рядом с оператором). Производительность ограничена — уточняйте по каталогу конкретного производителя.
Сравнительная таблица типов компрессоров (ориентировочно)
| Критерий | Поршневой (маслосмазываемый) | Винтовой маслозаполненный | Винтовой безмасляный | Спиральный |
|---|---|---|---|---|
| Давление, бар | 8–10 | 7,5–13 | 7,5–10 | 8–10 |
| Рабочий цикл | Ограниченный (по паспорту) | Длительный / непрерывный | Длительный / непрерывный | Длительный / непрерывный |
| Содержание масла в воздухе | Повышенное (без фильтрации) | Присутствует (требуется фильтрация) | Отсутствует | Отсутствует |
| Уровень шума | Высокий | Умеренный | Умеренный | Низкий |
| Стоимость приобретения | Низкая | Средняя | Высокая | Средняя |
| Рекомендация для ЧПУ | Условно допустим | Основная | Специальные задачи | Единичный станок с малым расходом |
Конкретные значения расхода, шума и давления зависят от производителя и модели — уточняйте по каталогу.

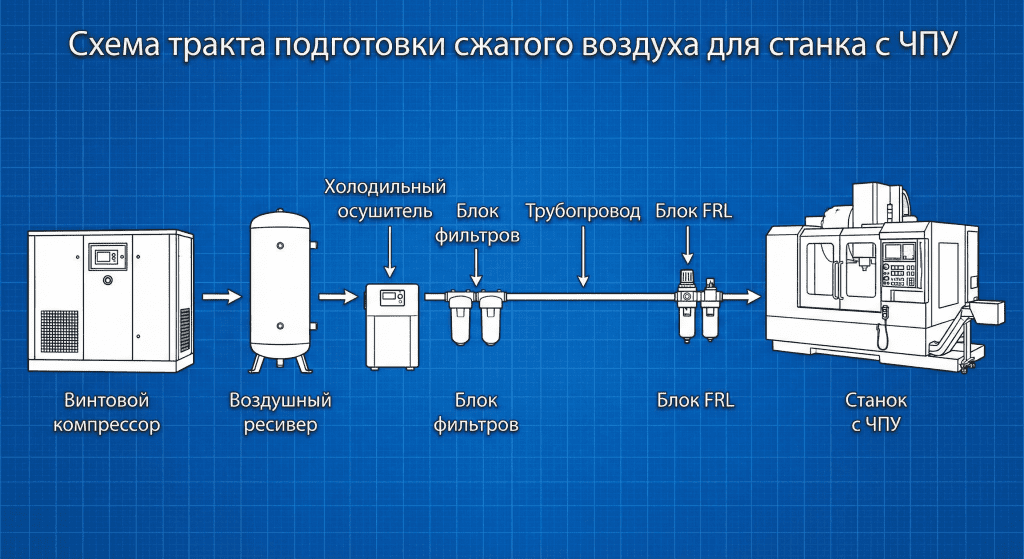

Система подготовки воздуха: от компрессора до станка
Компрессор — только половина решения. Вторая половина — система подготовки воздуха для станка, которая доводит параметры воздуха до требований оборудования.
Ресивер (воздухосборник)
Функции ресивера для станка с ЧПУ:
- сглаживание пульсаций давления (особенно важно для поршневых компрессоров);
- запас воздуха при пиковых нагрузках (одновременная смена инструмента на нескольких станках);
- дополнительная конденсация влаги за счёт охлаждения воздуха.
Расчёт объёма ресивера зависит от допустимой просадки давления при пиковом потреблении, давления в сети и производительности компрессора. В качестве упрощённого ориентира иногда используют правило «объём ресивера в литрах — не менее 10–15% от минутной производительности компрессора в л/мин», но для корректного подбора учитывайте фактический профиль потребления и допустимый перепад давления. При значительных пиковых нагрузках (одновременная смена инструмента на нескольких станках) объём увеличивают.
Предусмотрите автоматический или ручной дренаж конденсата на ресивере. Конденсат от маслозаполненных компрессоров содержит масло — его нельзя сливать на пол; требуется сбор и утилизация или маслоотделитель для конденсата.
Рефрижераторный осушитель
Рефрижераторный осушитель охлаждает сжатый воздух, конденсируя влагу; в большинстве конструкций осушенный воздух затем частично подогревается во встроенном теплообменнике за счёт тепла входящего потока. Обеспечивает точку росы под давлением около +3 °С (уточняйте по паспорту конкретной модели).
Для отапливаемых цехов, где магистраль не выходит на улицу, рефрижераторного осушителя, как правило, достаточно.
- Неотапливаемые цеха
- Регионы с холодным климатом, если магистраль проходит через неотапливаемые зоны
- Магистраль сжатого воздуха проходит по улице
- Лазерная резка с использованием сжатого воздуха как ассист-газа (при наличии соответствующих требований производителя лазера)
Автоматические дренажи на осушителе и фильтрах обеспечивают своевременный отвод конденсата и предотвращают его попадание в магистраль.
Магистральные фильтры
Схема фильтрации подбирается под требуемый класс чистоты воздуха и расход. Типичная каскадная схема:
- Фильтр грубой очистки (предфильтр) — удаление твёрдых частиц и капельного конденсата. Устанавливается перед осушителем.
- Фильтр тонкой очистки (коалесцентный) — удаление масляных аэрозолей. Устанавливается после осушителя.
- Угольный (адсорбционный) фильтр — при необходимости удаления паров масла до минимальных остаточных значений.
Конкретные ступени фильтрации (тонкость, остаточное содержание масла) подбирайте по каталогу производителя фильтров в соответствии с требуемым классом ISO 8573-1 для вашего станка.
Меняйте фильтроэлементы по регламенту производителя фильтров или по фактическому перепаду давления (критерий замены указывается в паспорте фильтра). В запылённых цехах интервал замены может быть короче. Забитый фильтроэлемент увеличивает перепад давления и может перестать выполнять функцию очистки.
Блок подготовки воздуха (FRL) на входе в станок
Блок подготовки воздуха FRL (Filter-Regulator-Lubricator) устанавливается непосредственно перед станком и включает:
Фильтр
Финишная очистка от частиц, попавших в магистраль после основной фильтрации.
Регулятор давления
Стабилизация давления на уровне, указанном в паспорте станка, независимо от колебаний в магистрали. Именно регулятор обеспечивает правильное давление на входе в станок.
Манометр
Визуальный контроль давления перед станком.
Слив конденсата
Ручной или автоматический (в зависимости от комплектации блока). Автоматический дренаж предпочтительнее, но является опцией — уточняйте при заказе.
Как правило, не используется в пневмосистемах станков ЧПУ. Многие производители станков запрещают подачу маслосодержащего воздуха — уточняйте по паспорту вашего оборудования.
Трубопроводная магистраль
Материал магистрали
Алюминиевые быстромонтируемые системы
Оптимальный вариант: не корродируют, быстрый монтаж, минимальные потери давления. Стоимость выше, но окупается за счёт отсутствия коррозии и простоты модификации.
Стальные оцинкованные трубы
Допустимы, но при наличии влаги со временем корродируют изнутри, продукты коррозии попадают в станок.
Обычные ПВХ-трубы
Не предназначены для сжатого воздуха. Хрупкость, риск разрушения под давлением с разлётом осколков. Допускается использование только специализированных полиамидных или полиэтиленовых труб, сертифицированных для пневмосистем.
Диаметр магистрали определяется расчётом потерь давления с учётом расхода, длины трассы, числа поворотов и допустимой потери давления. Заниженный диаметр — прямая потеря давления. Используйте расчётные таблицы или программы производителя трубопроводной системы.
Кольцевая схема магистрали — предпочтительна при нескольких потребителях: воздух поступает к точке потребления с двух сторон, что помогает выравнивать давление при пиковых нагрузках.
Уклон труб — в сторону точек дренажа для отвода конденсата (уклон и расположение точек сбора определяются по рекомендациям производителя магистральной системы).
Просадка давления у станка часто связана не с компрессором, а с заниженным диаметром магистрали, длинными участками шлангов малого сечения или забитыми фильтрами. Перед станком должен быть запорный кран и манометр (обычно в составе блока FR/FRL).
Типичные ошибки при выборе и подключении компрессора к ЧПУ
Подбор «впритык» по расходу
Если компрессор подобран без запаса, при пиковых нагрузках давление проседает, а при поршневом компрессоре перегрев и срабатывание термозащиты приводят к остановке подачи воздуха. Инженерный запас по производительности — не перестраховка, а необходимость.
Отсутствие осушителя воздуха для ЧПУ — «и так сойдёт»
При отсутствии осушения влага и конденсат ускоряют коррозию и отказы пневмокомпонентов: залипание клапанов, засорение дросселей, нарушение работы датчиков. Ремонт пневмооборудования станка обходится кратно дороже осушителя.
Экономия на фильтрах или несвоевременная замена
Масло и абразивные частицы попадают в пневмосистему станка — засорение дросселей, износ уплотнений.
Гибкие шланги малого диаметра на длинных участках
Шланг малого сечения на участке в десятки метров может давать значительную потерю давления. Станок недополучает воздух, но причину ищут в компрессоре. Используйте шланги/трубы достаточного диаметра и проверяйте давление на входе станка под нагрузкой.
Размещение компрессора в неподходящем месте
Пыльный цех без вентиляции, рядом со станком — забитый воздушный фильтр компрессора, перегрев, повышенный износ. Компрессор должен забирать чистый, прохладный воздух.
Игнорирование паспорта станка
Каждый производитель указывает конкретные требования к пневмосистеме станка ЧПУ — давление, расход, класс чистоты. Подбор «на глаз» или «как на прошлом производстве» — источник проблем.
Чек-лист: подбор компрессора под станок с ЧПУ за семь шагов
Шаг A. Паспорт станка
Найти в паспорте станка раздел «Требования к пневмосистеме» — выписать: давление на входе (бар), расход воздуха (л/мин), класс чистоты воздуха по ISO 8573-1.
Шаг B. Расчёт расхода
Посчитать суммарный расход по всем станкам, применить коэффициент одновременности (определяется по фактическому режиму работы вашего цеха), добавить запас на утечки и пиковые нагрузки.
Шаг C. Режим работы
Определить режим работы: непрерывный (2–3 смены) или прерывистый (1 смена, периодическая загрузка). Влияет на выбор типа компрессора.
Шаг D. Тип компрессора
Выбрать тип компрессора. Для промышленного ЧПУ с многосменным режимом, как правило, оптимален винтовой маслозаполненный.
Шаг E. Система подготовки
Подобрать систему подготовки: ресивер → осушитель → магистральные фильтры → магистраль → блок FRL перед каждым станком.
Шаг F. Проектирование магистрали
Материал (алюминий — предпочтителен), диаметр по расчёту потерь давления, кольцевая схема при нескольких потребителях, точки дренажа с уклоном.
Шаг G. График ТО
Замена фильтроэлементов по регламенту производителя, замена масла компрессора, дренаж конденсата из ресивера и точек сбора, утилизация маслосодержащего конденсата.
Сводная таблица: рекомендации по компрессору для разных типов станков с ЧПУ
| Тип станка | Давление на входе, бар* | Расход, л/мин* | Класс ISO 8573-1* | Рекомендуемый тип компрессора | Обязательные элементы подготовки |
|---|---|---|---|---|---|
| Вертикальный фрезерный ОЦ | 6–7 | 200–500 | 2.4.2 | Винтовой | Ресивер + осушитель + фильтры + FRL |
| Токарный ОЦ с приводным инструментом | 5–7 | 150–400 | 2.4.2 | Винтовой | Ресивер + осушитель + фильтры + FRL |
| 5-осевой обрабатывающий центр | 6–7 | 300–800 | 1.4.1 | Винтовой | Ресивер + осушитель + каскад фильтров + FRL |
| Лазерный станок CO₂/волоконный | 6–8 (ассист-газ — по паспорту) | 500–2000+ | 1.2.1 | Винтовой / безмасляный | Ресивер + адсорбционный осушитель + каскад фильтров** |
| Электроэрозионный станок | 5–6 | 100–200 | 2.4.2 | Винтовой | Ресивер + осушитель + фильтры |
| Фрезерный ЧПУ по дереву | 5–7 | 150–350 | 2.4.2 | Винтовой | Ресивер + осушитель + фильтры + FRL |
* Значения ориентировочные. Всегда уточняйте по паспорту конкретного станка. Мощность компрессора (кВт) подбирайте по каталогу производителя компрессоров исходя из требуемого FAD и давления. При подключении нескольких единиц оборудования расчёт выполняется по суммарному расходу.
** Для лазерных станков: уточняйте тип ассист-газа (сжатый воздух/азот/кислород), требуемое давление и расход — требования существенно различаются. Отдельный газ может подаваться от газовой рампы или генератора, а не от компрессора.

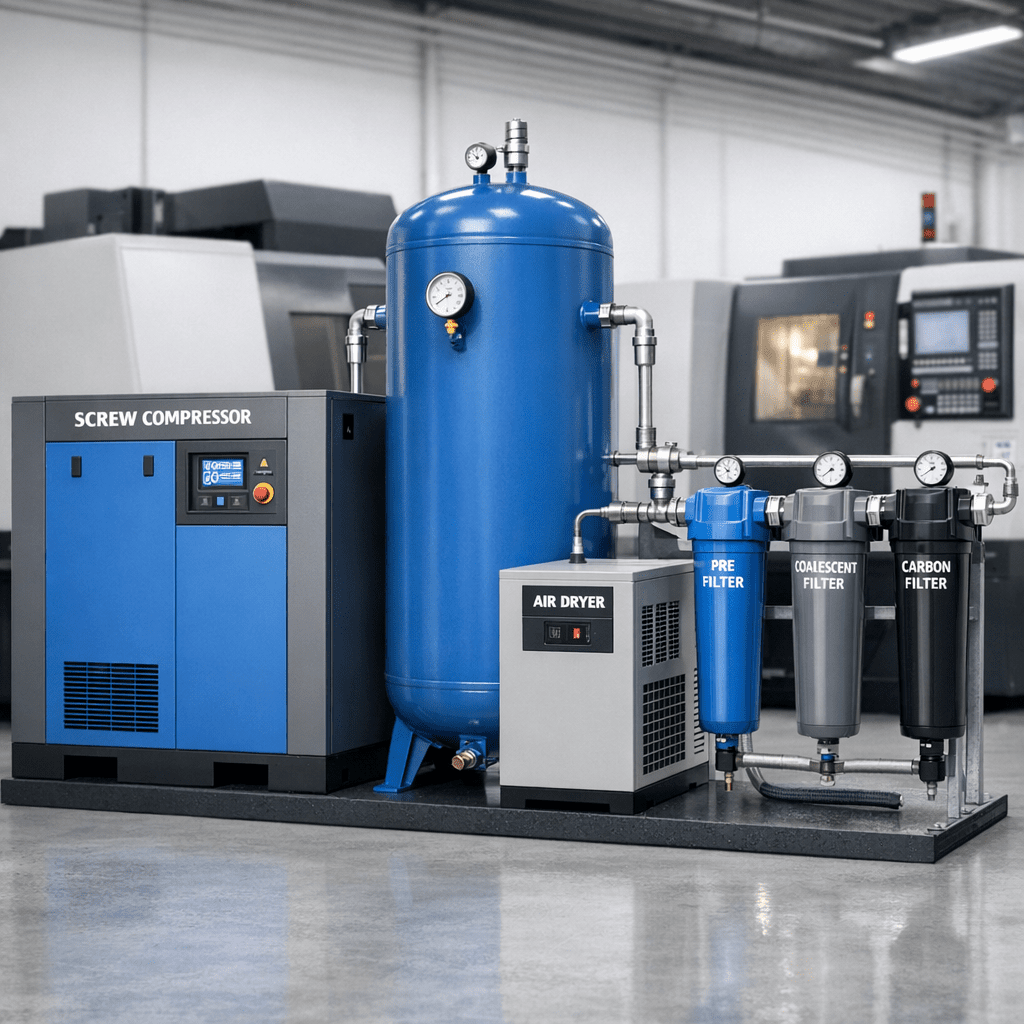

Как защитить инвестиции в станок с ЧПУ
Правильно подобранный компрессор и система подготовки сжатого воздуха — это не дополнительная статья расходов, а защита инвестиций в станок стоимостью несколько миллионов рублей. Экономия на пневмосистеме оборачивается кратно большими затратами: ремонт пневмоостровов, риск повреждения шпинделя при нарушении работы воздушного уплотнения, простои с потерей выручки.
При подборе стоит учитывать не только стоимость оборудования, но и условия поставки. Наличие банковской гарантии может снизить финансовые риски сделки. Возможность лизинга, кредита или отсрочки платежа позволяет распределить нагрузку на бюджет — особенно при комплектации нового цеха. Доставка по всей России, включая удалённые регионы, и возможность подобрать аналог из наличия или забронировать дефицитную позицию — аргументы, которые сокращают сроки запуска производства.
Отдельный вопрос — пусконаладка. Грамотное подключение компрессора, прокладка магистрали, настройка блоков FRL и проверка давления на входе в станок под нагрузкой — всё это влияет на ресурс оборудования с первого дня эксплуатации.
Подберём компрессор и систему подготовки воздуха под ваш станок
Пришлите модель вашего станка — наши инженеры бесплатно подберут компрессор и полную систему подготовки воздуха под ваши задачи. Учтём количество станков, режим работы, параметры цеха и бюджет.
FAQ — часто задаваемые вопросы
Большинство станков с ЧПУ требуют 5–7 бар на входе. Однако давление в магистрали (после компрессора) должно быть выше — с запасом на потери в осушителе, фильтрах, магистрали и блоке FRL. Давление на входе в станок стабилизируется регулятором (в составе блока FR/FRL) до значения, указанного в паспорте. Точные требования ищите в паспорте станка в разделе «Требования к пневмосистеме».
Для одного небольшого станка при прерывистом режиме работы — условно допустимо, но обязательно с полноценной системой подготовки воздуха (осушитель, фильтры, ресивер) и при условии, что производительность и давление компрессора соответствуют требованиям станка. Для постоянной многосменной эксплуатации рекомендуется винтовой компрессор: он обеспечивает стабильное давление и рассчитан на длительную непрерывную работу.
В большинстве случаев — да. Влага в сжатом воздухе вызывает коррозию и отказы пневмокомпонентов: залипание клапанов, засорение дросселей, окисление контактов датчиков, брак деталей. Рефрижераторный осушитель с точкой росы около +3 °С достаточен для отапливаемых цехов с магистралью внутри здания. Для неотапливаемых помещений или наружных магистралей нужен адсорбционный осушитель с более низкой точкой росы. Если на предприятии уже есть централизованная система подготовки воздуха нужного класса, отдельный осушитель у станка может не понадобиться.
Сложите паспортные расходы воздуха всех станков, учтите коэффициент одновременности (зависит от того, все ли станки работают одновременно на пиковом режиме) и добавьте запас на утечки и пиковые нагрузки. При подборе сравнивайте результат с производительностью компрессора по FAD (фактическая выдача воздуха) при требуемом рабочем давлении.
Объём ресивера зависит от производительности компрессора, допустимой просадки давления и характера пиковых нагрузок. При значительных пиковых нагрузках (одновременная смена инструмента на нескольких станках) объём увеличивают. Для точного подбора используйте методику расчёта производителя компрессорного оборудования или проконсультируйтесь с инженером.
Масляные аэрозоли осаждаются на уплотнениях пневмоцилиндров, засоряют дроссели и каналы пневмоостровов, снижают точность регуляторов давления. Со временем это приводит к нестабильной работе зажимных механизмов и аварийным остановкам. Для удаления масла используется каскад фильтров сжатого воздуха — фильтр тонкой очистки (коалесцентный) и при необходимости угольный фильтр. Класс фильтрации подбирайте по требуемому классу ISO 8573-1 для вашего станка.
Обычные ПВХ-трубы не предназначены для сжатого воздуха: они хрупкие и могут разрушиться под давлением с разлётом осколков. Допускается использование только специализированных полиамидных или полиэтиленовых труб, сертифицированных для пневмосистем. Оптимальный вариант — алюминиевые быстромонтируемые магистрали: не корродируют, легко модифицируются, обеспечивают минимальные потери давления.
Интервал замены указан в паспорте конкретного фильтра. Контролировать состояние можно по перепаду давления на фильтре: если перепад превышает допустимое значение из паспорта — фильтроэлемент подлежит замене. В запылённых цехах интервал замены сокращается.
Блок подготовки воздуха FRL (Filter-Regulator-Lubricator) устанавливается непосредственно перед станком. Фильтр выполняет финишную очистку, регулятор стабилизирует давление на требуемом уровне (по паспорту станка), манометр обеспечивает визуальный контроль. Лубрикатор (маслораспылитель) в пневмосистемах ЧПУ, как правило, не используется — уточняйте требования в документации к вашему станку.
Для большинства фрезерных и токарных обрабатывающих центров ориентиром служит класс 2.4.2. Для 5-осевых центров и высокоточной обработки может потребоваться класс 1.4.1. Для лазерных станков, использующих сжатый воздух как ассист-газ, — класс 1.2.1 с низкой точкой росы. Конкретные требования всегда уточняйте по паспорту станка или у производителя.
Зависит от модели станка и требуемого давления. Для подбора: найдите в паспорте станка требуемый расход воздуха и давление, затем по каталогу производителя компрессоров выберите модель с FAD не менее требуемого расхода (с запасом) при нужном давлении. Обязательны рефрижераторный осушитель и комплект магистральных фильтров. Для точного подбора направьте модель станка — инженер рассчитает параметры бесплатно.
