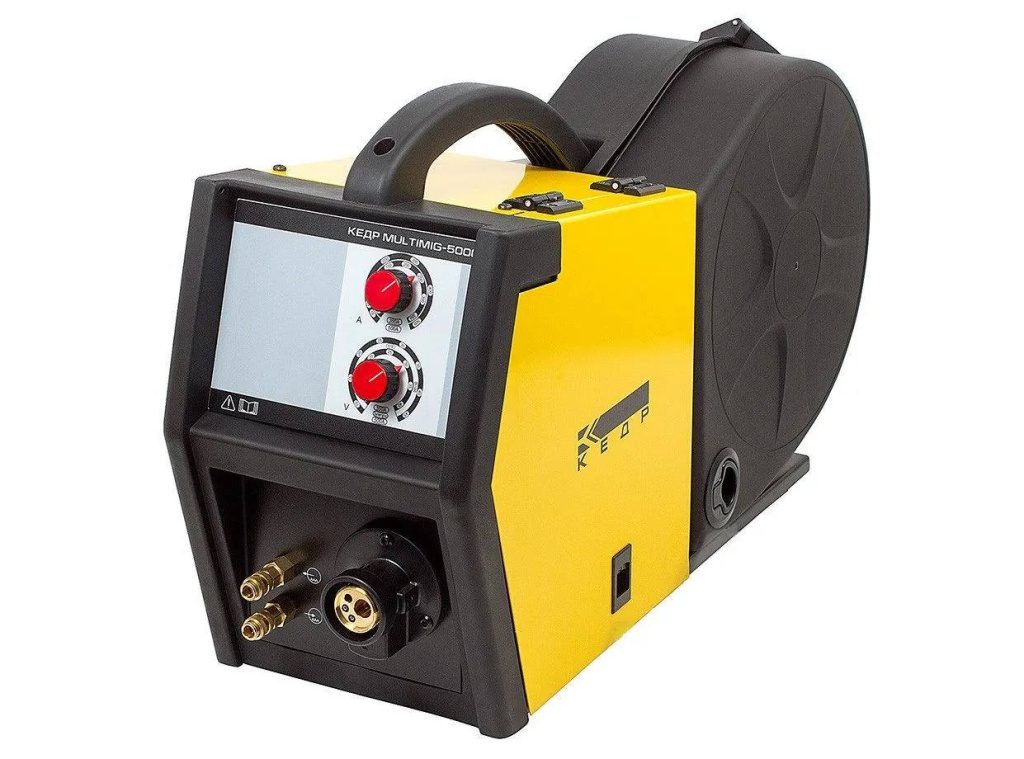

Кедр MultiMIG-5000 — промышленный полуавтомат для серийного производства, рассчитанный на многосменную эксплуатацию. Аппарат закрывает задачи по сварке конструкционных сталей толщиной от 1 до 30+ мм в режимах MIG/MAG, а также позволяет работать с порошковой проволокой. Разберём конкретные характеристики, которые определяют выбор в пользу этой модели.
ПВ 100% на 400 А — что это даёт производству
Продолжительность включения (ПВ) 100% при токе 400 А означает непрерывную работу без вынужденных пауз на охлаждение. Это критично для конвейерных линий и многопостовых участков.
Что происходит на практике
Такт линии не ломается
Сварщик не ждёт, пока источник остынет — аппарат держит нагрузку в течение всей смены.
Расчёт производительности упрощается
При планировании выработки можно опираться на паспортные 400 А без поправочных коэффициентов.
Пиковая мощность 500 А
Доступна для разделки и корневых проходов на толстом металле (с учётом ПВ 60%).
Полуавтоматы с ПВ 60% на номинальном токе требуют перерывов каждые 6 минут из 10. На восьмичасовой смене это 3+ часа вынужденного простоя.
ПВ 60% при номинале
- 6 минут работы — 4 минуты охлаждения
- 3+ часа простоя за смену
- Срыв такта конвейера
- Сложный расчёт производительности
ПВ 100% при 400 А
- Непрерывная работа всю смену
- Нулевые простои на охлаждение
- Стабильный такт производства
- Прямой расчёт выработки

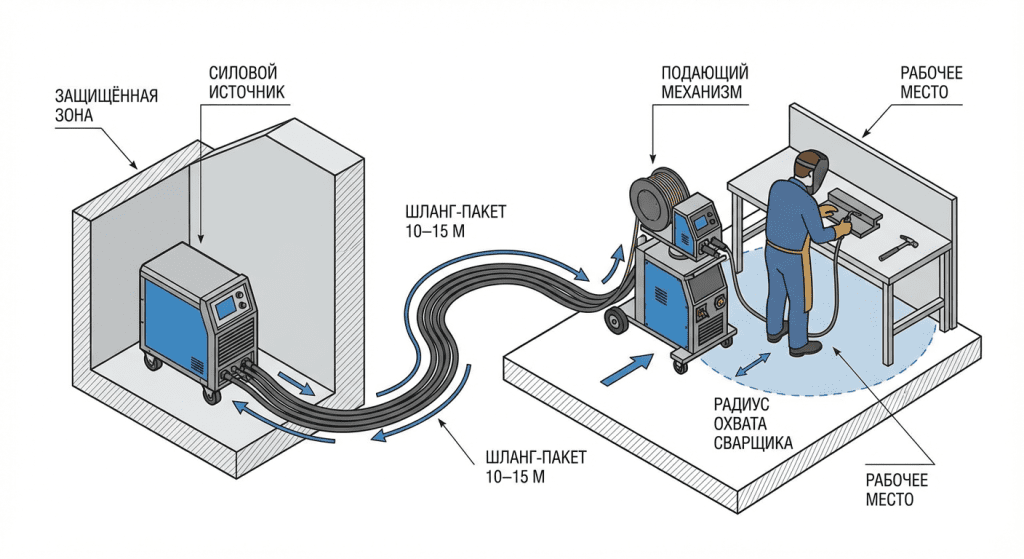

Модульная конструкция: источник + подающий механизм
Кедр MultiMIG-5000 выполнен по схеме «декомпакт» — силовой источник и механизм подачи проволоки конструктивно разделены.
Преимущества модульного решения
Гибкость размещения
Источник устанавливается в защищённой зоне (вне зоны брызг, вне рабочего пространства кран-балки), подающий механизм — непосредственно у места сварки.
Увеличенный радиус работы
Длина шланг-пакета до 10–15 м без потери стабильности подачи расширяет радиус работы одного поста.
Упрощённое обслуживание
Замена роликов, чистка канала, настройка тормоза катушки — всё в отдельном блоке, без вмешательства в силовую часть.
Ремонтопригодность
При выходе из строя подающего узла источник продолжает работу с резервным механизмом.
Рамы, балки, фермы — для таких задач декомпакт фактически единственный рабочий вариант.
Работа в тяжёлых условиях: туннельная вентиляция
Литейные, металлургические и металлообрабатывающие цеха — это абразивная пыль, окалина, металлическая взвесь. Стандартные источники с боковым забором воздуха забиваются за 2–3 месяца.

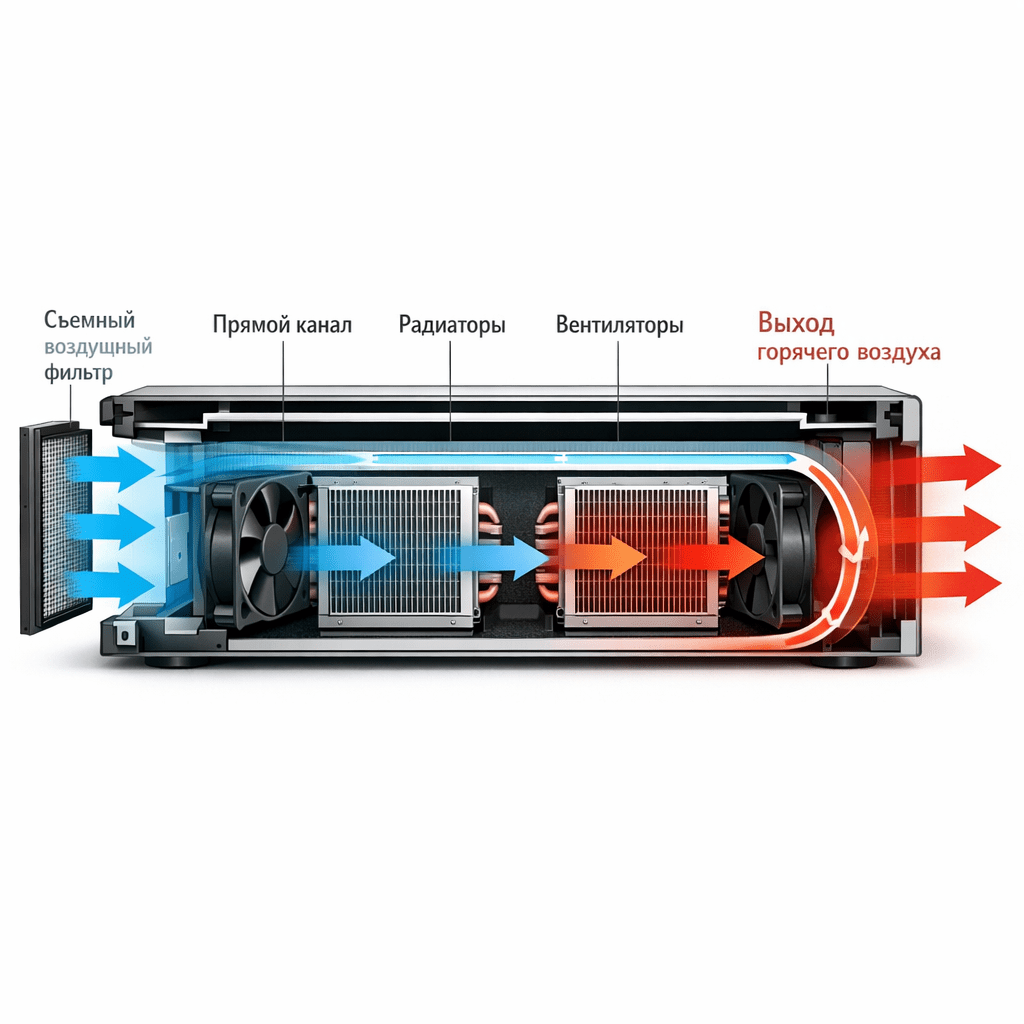

Особенности системы охлаждения
В Кедр MultiMIG-5000 применена туннельная (сквозная) система охлаждения:
- Воздух проходит через корпус по прямому каналу, не задерживаясь в «карманах»
- Радиаторы силовых модулей расположены в потоке, а не в застойных зонах
- Фильтрующие элементы вынесены и легко заменяются без разборки аппарата
Межсервисный интервал в пыльных условиях — до 6 месяцев вместо стандартных 4–6 недель.
Сварка толстого металла: практические тесты

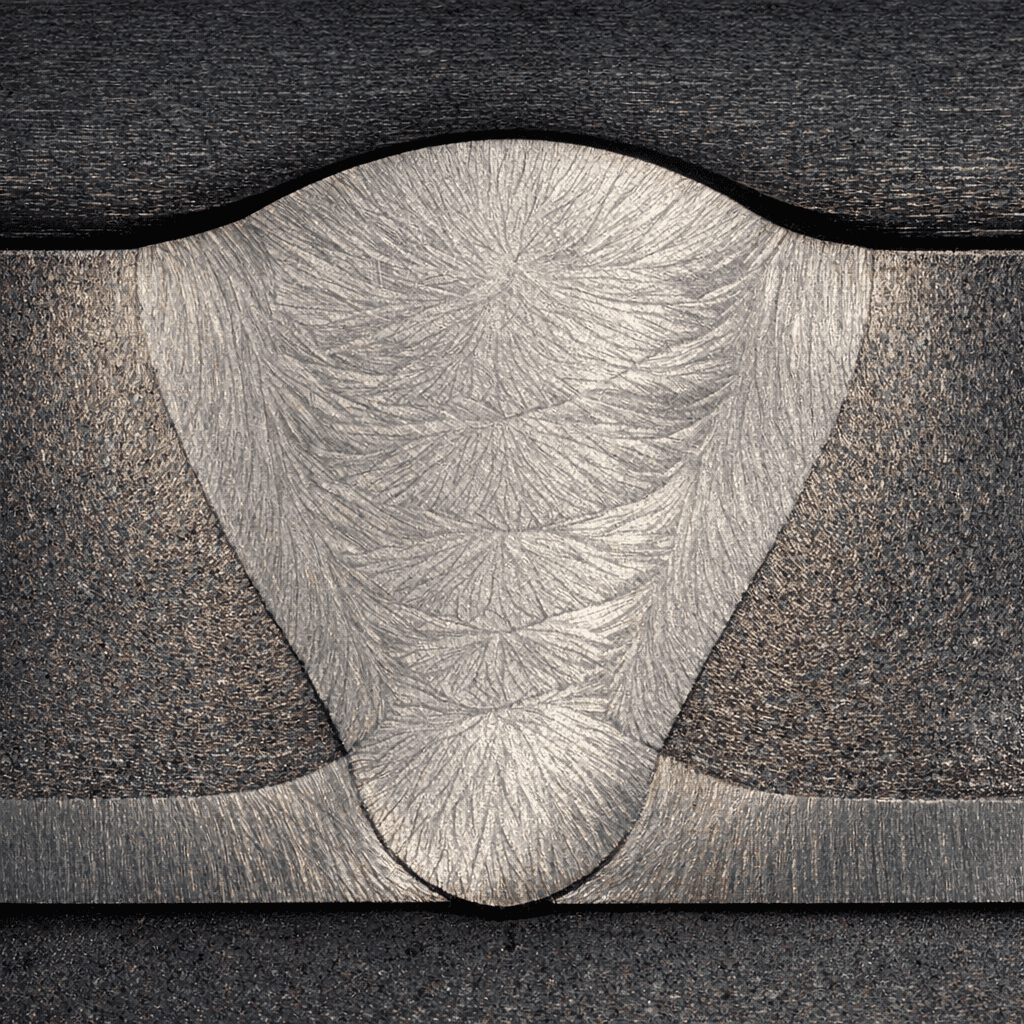

Аппарат тестировался на сварке низкоуглеродистой стали толщиной 20 и 30 мм.
| Параметр | Тест 20 мм | Тест 30 мм |
|---|---|---|
| Разделка кромок | V-образная, 60° | V-образная, 60° |
| Проволока | Св-08Г2С, Ø 1,2 мм | Св-08Г2С, Ø 1,6 мм |
| Ток сварки | 320–380 А | 420–480 А |
| Количество проходов | 4 | 7 |
| Защитный газ | CO₂ (100%) | Ar/CO₂ (82/18) |
| Провар корня | Полный, без дефектов | Полный, без дефектов |
Выводы по тестам
- На токах выше 400 А дуга сохраняет стабильность, разбрызгивание минимальное
- Переход между проходами не требует корректировки настроек — синергетика отрабатывает корректно
- Формирование шва — без подрезов и непроваров
Экономика эксплуатации
Для руководителя производства
- Окупаемость на двухсменном режиме: ориентировочно 8–14 месяцев
- Снижение простоев из-за перегрева: нулевое при работе до 400 А
- Унификация постов: один источник — несколько подающих механизмов
Для службы снабжения
- Аппарат есть на складе (наличие уточняйте у менеджера)
- Запчасти и расходники — в общей номенклатуре, без эксклюзивных позиций
- Документооборот стандартный, сертификаты и паспорта в комплекте
Для сервисной службы
- Диагностика через цифровой дисплей: коды ошибок и история событий
- Модульность упрощает локализацию неисправности
- Гарантия производителя — уточняйте у менеджера
Подробнее о расчёте экономики сварочного участка читайте в статье о стоимости часа простоя оборудования. Полный ассортимент сварочных полуавтоматов MIG-MAG представлен в каталоге.
Ключевые характеристики Кедр MultiMIG-5000
| Характеристика | Значение |
|---|---|
| Максимальный сварочный ток | 500 А |
| ПВ при 500 А | 60% |
| ПВ при 400 А | 100% |
| Диапазон регулировки тока | 50–500 А |
| Напряжение холостого хода | Уточняйте |
| Диаметр проволоки | 0,8–1,6 мм |
| Охлаждение горелки | Жидкостное |
| Система охлаждения источника | Туннельная, принудительная |
| Конструкция | Декомпакт (разделённая) |
| Степень защиты | IP23 |
| Масса источника | Уточняйте |
Для организации рабочего места также рекомендуем сварочные столы и сварочные магниты для фиксации заготовок.
FAQ — частые вопросы по Кедр MultiMIG-5000
400 А. При этом токе ПВ составляет 100%, то есть аппарат работает непрерывно в течение смены.
Да. Туннельная система вентиляции спроектирована для тяжёлых условий — металлургия, литейка, абразивная обработка. Межсервисный интервал увеличен в 3–4 раза по сравнению с традиционной компоновкой.
Конструктивно — да. Это позволяет организовать два рабочих места от одного источника при попеременной работе (для поточных линий с переходом сварщика между позициями).
Доступна выездная демонстрация на вашем производстве. Специалист привозит аппарат, настраивает под вашу задачу и проводит тестовую сварку на ваших заготовках. Заявка — через отдел продаж.
Рекомендованы горелки с жидкостным охлаждением на токи от 400 А. Подключение — евроразъём. Конкретные модели — в каталоге комплектующих Кедр.
Итог
Кедр MultiMIG-5000 — промышленное решение для производств, где критичны непрерывность работы и минимизация простоев. Ключевые преимущества: ПВ 100% при 400 А, модульная конструкция для гибкого размещения и туннельная вентиляция для работы в тяжёлых условиях.
Аппарат есть на складе. Доступна выездная демонстрация на вашем производстве.
Хотите протестировать Кедр MultiMIG-5000?
Организуем выездную демонстрацию на вашем производстве — сварка на ваших заготовках, настройка под ваши задачи
