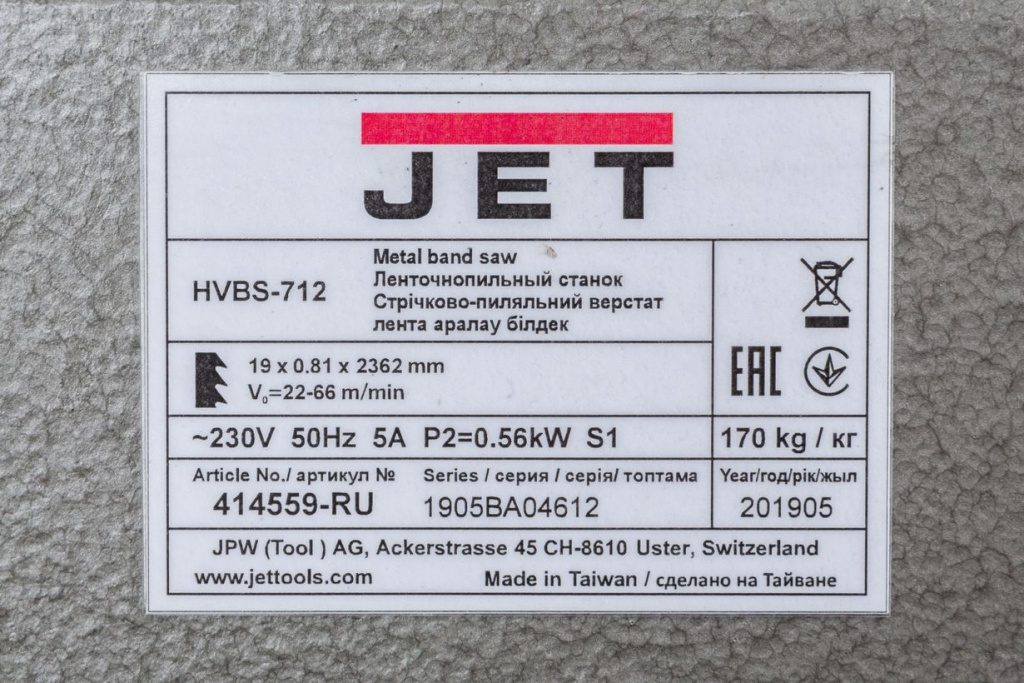

Паспорт ленточнопильного станка — это 15–20 строк цифр и терминов. Для снабженца они выглядят одинаково важными, для инженера часть из них очевидна, а часть требует уточнения у производителя. В результате решение принимается либо по цене, либо по принципу «возьмём с запасом». Оба подхода ведут к переплате или несоответствию оборудования задачам. Разбираем, что означают параметры станка и на какие цифры смотреть в первую очередь.
Зачем разбираться в характеристиках самостоятельно
Продавец заинтересован продать станок дороже, а не подобрать оптимальный. Понимание технических параметров ленточнопильного станка защищает от двух крайностей:
Переплата за избыточные характеристики
- Станок с приводом 5,5 кВт для резки профиля 60×60 мм
- Работает на 30% мощности
- Переплата при покупке и эксплуатации
Экономия на критичных параметрах
- Станок с узкой лентой 20 мм
- Не держит прямолинейность на толстостенных заготовках
- Брак, переделки, потери
Но экономит сотни тысяч рублей на этапе закупки и миллионы — на эксплуатации.
Основные параметры и что они означают на практике
Максимальный диаметр и сечение реза
Это главный параметр выбора. В паспорте указывается двумя способами:
- Диаметр круга — максимальный размер сплошного прутка
- Сечение прямоугольника (ширина × высота) — максимальный размер профиля или пакета заготовок
| Паспортное значение | Что означает | На практике |
|---|---|---|
| ⌀200 мм | Круг диаметром до 200 мм | Для сплошного круга — реально до 180 мм без перегрузки |
| 200×250 мм | Профиль шириной 200, высотой 250 мм | Для труб и профиля — соответствует заявленному |
Производители указывают предельное значение для тонкостенного профиля. Для сплошного проката применяйте коэффициент 0,7–0,8 от паспортного диаметра.
Размеры пильного полотна
В паспорте указываются три параметра: длина × ширина × толщина (например, 2710×27×0,9 мм).
Длина ленты
Определяется конструкцией станка:
- Стоимость — разница между 2710 и 4570 мм достигает 40–60%
- Доступность — стандартные размеры в наличии, нестандартные — 2–3 недели
Ширина ленты — критический параметр
- 13–20 мм — начальный уровень, трубы до 100 мм
- 27–34 мм — универсальный, профиль и круг до 200 мм
- 41–54 мм — тяжёлые станки, от 200 мм
- 67–80 мм — портальные станки
Толщина ленты
Влияет на минимальный радиус изгиба:
- 0,9 мм — шкивы малого диаметра
- 1,1–1,3 мм — тяжёлые станки
Мощность привода пилы
Мощность ленточнопильного станка указывается в кВт и определяет производительность на тяжёлых заготовках.
| Мощность | Класс станка | Оптимальное применение |
|---|---|---|
| 0,75–1,5 кВт | Лёгкий | Труба, профиль до 100 мм, тонкий прокат |
| 2,2–3 кВт | Средний | Универсальная резка, круг до 150–180 мм |
| 4–5,5 кВт | Тяжёлый | Сплошной круг 200–300 мм, пакетная резка |
| 7,5–15 кВт | Промышленный | Крупные заготовки, двухсменная работа |
Рассчитайте требуемую мощность по формуле P = S × 0,015 (для стали), где S — площадь реза в см². Выбирайте станок с запасом 30–50%.
Скорость движения ленты
В паспорте указывается диапазон (например, 20–100 м/мин) или фиксированные значения.
Регулируемая скорость
Обязательна при работе с разными материалами
Плавная регулировка
Частотный преобразователь — оптимально для широкого сортамента
Ступенчатая регулировка
Допустима при работе с однотипным материалом
| Материал | Скорость, м/мин |
|---|---|
| Углеродистая сталь | 50–80 |
| Нержавейка | 25–40 |
| Алюминий | 80–120 |
| Инструментальные стали | 20–35 |
Функции полуавтомата — за что стоит платить
Гидравлические тиски (гидрозажим)
Что это: зажим заготовки с помощью гидроцилиндра вместо ручного винта.
- Сокращение времени зажима с 30–60 сек до 3–5 сек
- Стабильное усилие от цикла к циклу (2–5 тонн)
- Оператор не устаёт к концу смены
Когда необходимо
- Объём более 50 резов в смену
- Работа с тяжёлыми заготовками
- Требования к повторяемости
Когда избыточно
- Единичное производство
- Резка 10–20 заготовок в день
Гидравлический прижим сверху
Что это: дополнительный цилиндр, прижимающий заготовку сверху.
- Обязателен для пакетной резки — трубы не «разъезжаются»
- Гасит вибрацию при резке тонкостенных профилей
- Предотвращает подъём заготовки на выходе ленты
Пакетная резка, тонкостенные трубы от 40 мм, высокие требования к качеству реза.
Гидравлическое опускание рамы
Что это: подача пильной рамы с помощью гидроцилиндра с регулировкой давления.
- Стабильная скорость подачи независимо от сопротивления материала
- Автоматическое отключение по завершении реза
- Возможность настройки усилия под конкретный материал
Если станок заявлен как полуавтоматический, гидроопускание должно быть в комплекте.
Частотный преобразователь (инвертор)
Что это: устройство для плавной регулировки скорости ленты.
Точный подбор режима
Под материал и сечение
Мягкий старт
Снижение пусковых нагрузок на ленту и привод
Экономия энергии
До 20% на лёгких заготовках
Разнородный сортамент (сталь, нержавейка, алюминий), работа с ответственными заготовками.
Автоматическая подача СОЖ
Что это: насос с регулировкой подачи охлаждающей жидкости.
- Стабильное охлаждение зоны реза
- Увеличение ресурса ленты на 30–50%
- Чистый рез без побежалости
Это обязательная функция для любого станка. Если СОЖ указана как опция — закладывайте в бюджет сразу.
Не можете разобраться в характеристиках?
Пришлите паспорта станков, которые рассматриваете — разберём параметры и укажем на несоответствия вашим задачам. Бесплатно.
Какие параметры критичны, а какие переоценены
Критичные параметры — проверять в первую очередь
| Параметр | Почему критичен | Как проверить |
|---|---|---|
| Реальный диаметр реза | Определяет применимость | Уточнить отдельно для сплошного круга |
| Ширина ленты | Влияет на жёсткость и прямолинейность | Не менее 27 мм для круга от 150 мм |
| Мощность привода | Определяет производительность | Рассчитать по площади реза |
| Жёсткость конструкции | Влияет на точность и ресурс | Двухколонная схема для тяжёлых задач |
| Усилие зажима | Безопасность и качество | Не менее 2 т для профиля от 100 мм |
Переоценённые параметры — не стоят переплаты
| Параметр | Почему переоценён | Когда действительно нужен |
|---|---|---|
| Сенсорный экран | Усложняет эксплуатацию в цехе | Только для ЧПУ-станков |
| Лазерный указатель | Точность ±2 мм, легко сбивается | При резке длинномеров без упора |
| LED-подсветка | Не влияет на качество реза | При работе в слабоосвещённых зонах |
| Цифровой угломер | Дублирует механический | При частой резке под углом |
| Счётчик резов | Информативен, но не критичен | Для статистики загрузки |
Как соотнести характеристики с задачами цеха
Шаг 1 — составить карту сортамента
- Максимальный диаметр/сечение
- Минимальный размер (влияет на ход тисков)
- Материалы (сталь, нержавейка, алюминий)
- Толщина стенки (для труб и профиля)
- Соотношение труба/сплошной круг
Шаг 2 — определить режим эксплуатации
Количество резов
До 50 / 50–200 / более 200 в смену
Количество смен
Односменная / двухсменная / круглосуточная
Кто работает
Опытный оператор / разные сотрудники
Шаг 3 — сопоставить с характеристиками
| Ваша задача | Требования к станку |
|---|---|
| Труба до 100 мм, до 50 резов/смена | Ручной станок 1,1 кВт, лента 20–27 мм |
| Профиль до 150 мм, 100+ резов/смена | Полуавтомат 2,2 кВт, гидрозажим, лента 27 мм |
| Круг до 200 мм, разные материалы | Полуавтомат 3–4 кВт, частотник, лента 34 мм |
| Сплошной прокат 250+ мм | Двухколонный 5,5 кВт, лента 41+ мм |
| Пакетная резка труб | Верхний гидроприжим, усилие зажима от 3 т |
Типичные ошибки при интерпретации паспортных данных
Приравнивать диаметр круга и трубы
В паспорте: «Максимальный диаметр реза: 230 мм»
Как понимают: можно резать круг ⌀230 мм
Реальность: 230 мм — это труба. Для сплошного круга максимум 160–180 мм
Игнорировать «под углом»
В паспорте: «Резка под углом 45°: 150×150 мм»
Как понимают: дополнительная функция
Реальность: при развороте тисков рабочая зона уменьшается. Проверяйте отдельно!
Не учитывать ход тисков
В паспорте: «Ход губок: 180 мм»
Как понимают: техническая деталь
Реальность: если минимальная заготовка 20 мм — губки не зажмут без подкладок
Сравнивать мощность без контекста
Станок А: 2,2 кВт. Станок Б: 3 кВт. Значит, Б мощнее?
Реальность: станок 2,2 кВт с редуктором может иметь больший крутящий момент, чем 3 кВт с прямым приводом
Доверять «производительности»
В паспорте: «Производительность: до 30 см²/мин»
Как понимают: станок режет 30 см² в минуту
Реальность: максимум на идеальном материале. Реальная производительность — 40–60% от заявленной
Как мы помогаем «перевести» паспорт станка
Консультация по характеристикам
Присылайте паспорта станков, которые рассматриваете — разберём параметры и укажем на несоответствия вашим задачам.
Бесплатно, без обязательств.
Карта требований
Заполните короткий опросник:
- Что режете (материал, сечение)
- Сколько режете (объём в смену)
- Требования к точности
- Бюджет (ориентировочно)
Подберём 2–3 варианта с обоснованием.
Сравнительная таблица
Для финального выбора подготовим таблицу сравнения характеристик с комментариями:
- Какой параметр критичен для вашей задачи
- Какой можно игнорировать
FAQ — частые вопросы о характеристиках ленточнопильных станков
Для тяжёлых заготовок (сплошной круг, толстостенные трубы) важнее мощность — она определяет способность станка поддерживать скорость под нагрузкой.
Для тонкостенного профиля и цветных металлов важнее диапазон регулировки скорости.
Проверьте три параметра:
- Минимальная скорость ленты — должна быть от 20 м/мин
- Наличие регулировки подачи — для снижения давления на зуб
- Производительность системы СОЖ — расход от 15 л/мин
Если минимальная скорость 40 м/мин — станок для нержавейки не подходит.
Автоматическая подача материала и программирование длины окупаются при серийной резке от 200 одинаковых заготовок в смену.
Для разнородного сортамента и малых партий полуавтомат эффективнее: меньше время переналадки.
С оговорками. Китайские производители часто указывают предельные, а не рабочие параметры.
Применяйте коэффициент 0,7–0,8 к заявленным диаметрам и производительности. Мощность и размеры ленты обычно соответствуют реальности.
- Механическая часть (станина, колонны, шкивы) — 15–25 лет
- Гидравлика — ревизия каждые 5–7 лет
- Электрика — 7–10 лет до замены
Итоговый срок службы при регулярном обслуживании — 15–20 лет для станков среднего класса.
Выводы
Технические характеристики ленточнопильного станка — это не набор случайных цифр, а карта возможностей оборудования.
Критичные параметры: реальный диаметр реза (для сплошного круга), ширина ленты, мощность привода и жёсткость конструкции. Переоценённые функции: сенсорные экраны, лазерные указатели, декоративные элементы.
Пришлите карту требований или паспорта станков
Поможем разобраться в характеристиках и подобрать оборудование под задачи вашего цеха. Консультации бесплатны, решение остаётся за вами.
Расшифровка характеристик занимает 15–20 минут, но экономит сотни тысяч рублей на этапе закупки. Результат — станок, который соответствует задачам, а не бюджету продавца.
