Волоконный лазер за несколько миллионов рублей, подключённый к поршневому компрессору из гаража, — ситуация, которую мы наблюдаем регулярно. Результат предсказуем: уже в первые недели и месяцы эксплуатации — ухудшение качества кромки (побежалость, усиление грата), масляный нагар на защитном стекле, а затем — преждевременный выход из строя дорогостоящих оптических элементов, включая режущую головку. При этом разница в стоимости между «неправильным» и правильно подобранным компрессором с системой подготовки воздуха зачастую меньше стоимости одного внепланового ремонта оптики.
Экономия на компрессоре часто приводит к самым дорогим последствиям на лазерном участке — из-за брака, простоев и ускоренного износа оптики. Ниже — конкретика: какие требования предъявляет лазерный станок к сжатому воздуху, почему обычный компрессор эти требования не закрывает, и как выбрать правильное решение.

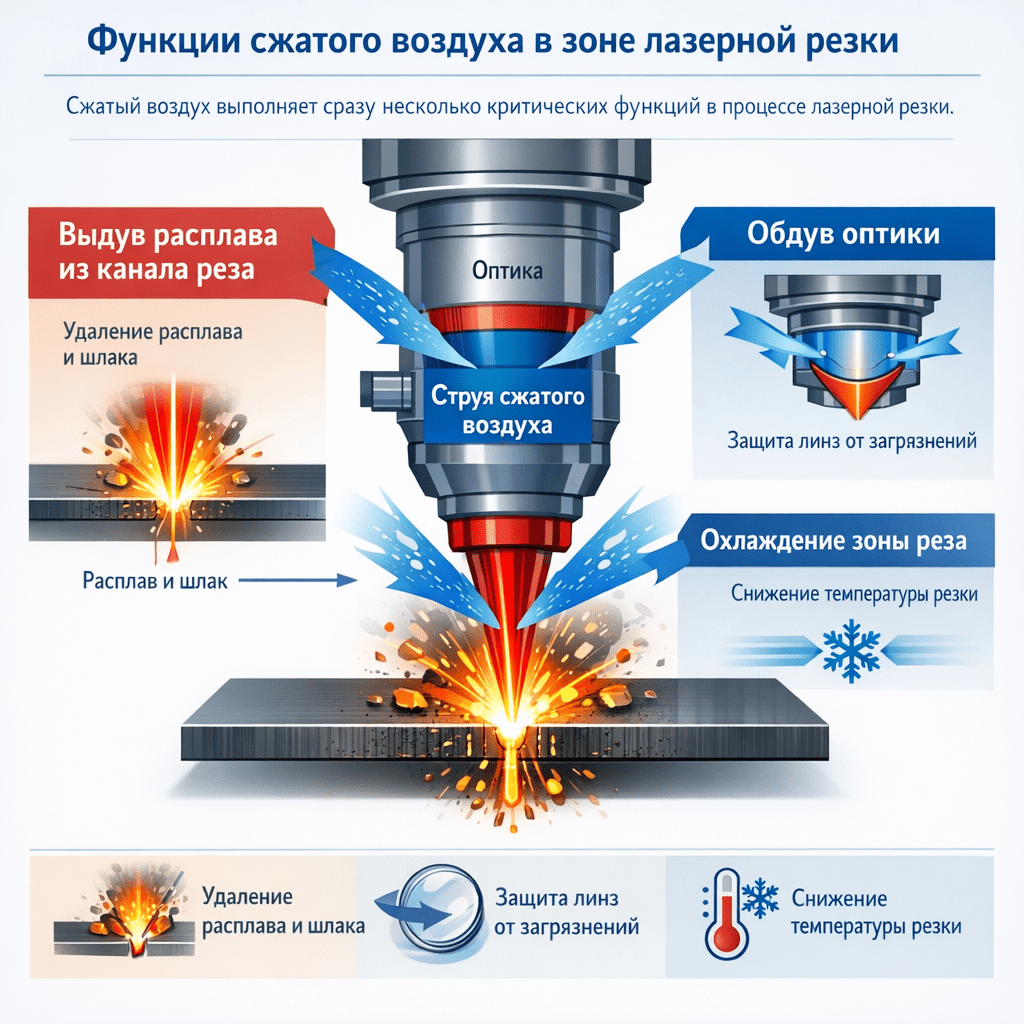

Роль сжатого воздуха в процессе лазерной резки металла
Воздух для лазерного станка — не просто «обдув». Это полноценный технологический параметр, который выполняет сразу несколько критических функций.
Вспомогательный газ (assist gas)
Струя сжатого воздуха высокого давления выдувает расплавленный металл из зоны реза. Без неё рез не формируется — расплав залипает в канале, металл не прорезается насквозь, заготовка уходит в брак.
Охлаждение зоны резки
Газовая струя отводит часть тепла из зоны реза, что может улучшить стабильность процесса и снизить риск деформации тонколистовых заготовок (конкретный эффект зависит от материала, толщины и режимов резки).
Защита оптики
Непрерывный обдув фокусирующей линзы и защитного стекла предотвращает попадание брызг расплава и паров металла на оптические элементы режущей головки.
Влияние на качество кромки
Давление, чистота и стабильность воздушного потока заметно влияют на шероховатость и цвет кромки, скорость резки и ресурс расходников — наряду с другими факторами: мощностью излучения, настройкой фокуса, состоянием сопла и параметрами режима резки.
У многих лазерных станков сжатый воздух используется в разных контурах: (1) как вспомогательный газ, подаваемый через сопло непосредственно в зону реза (высокий расход и давление), (2) для продувки и защиты оптики и (3) для работы пневмоавтоматики станка. Требования к давлению и чистоте воздуха по каждому контуру могут различаться — конкретные значения указаны в паспорте станка. При подборе компрессора и системы подготовки учитывайте требования по всем контурам.
Вывод прост: качество реза лазером напрямую зависит от воздуха, а к воздуху предъявляются жёсткие требования — по давлению, чистоте, влажности и стабильности потока.
Требования лазерного станка к сжатому воздуху
Это ключевой блок, который объясняет, почему лазер плохо режет — и причина часто именно в воздухе.
При резке сжатым воздухом (в отличие от азота) кромка неизбежно получает определённую степень окисления — из-за содержания кислорода в воздухе (~21%). Если для вашей задачи критически важна кромка без окисления (например, на нержавеющей стали), обычно применяют азот как вспомогательный газ. Подготовка воздуха позволяет минимизировать дополнительные факторы ухудшения кромки (влага, масло, нестабильное давление), но не устранить окисление, вызванное кислородом воздуха.
Давление
Рабочее давление сжатого воздуха задаётся паспортом конкретного станка и режущей головки и зависит от режима (воздух, азот, кислород), типа сопла, толщины и материала заготовки. Типичные значения для лазерной резки металла сжатым воздухом — от 10 до 20 бар на входе станка, однако конкретные требования могут существенно отличаться у разных производителей и моделей. Это значительно выше типовых значений давления в цеховых пневмосетях (обычно 6–8 бар, хотя конфигурация у каждого предприятия своя).
Зависимость в целом прямая: для более толстого металла, как правило, требуется более высокое давление для полного выдува расплава из канала реза. Точные значения для каждого материала и толщины указаны в технологических картах или ПО станка.
- Неполное удаление расплава — грат (заусенцы) на нижней кромке
- Оплавление и окисление верхней кромки
- Вынужденное снижение скорости реза — падение производительности
- Рост процента брака, особенно на больших толщинах
Чистота воздуха (класс по ISO 8573-1)
Производители лазерных станков, как правило, задают требования к чистоте воздуха по стандарту ISO 8573-1 — отдельно по содержанию масла, твёрдых частиц и влаги. Типичное требование по маслу — класс 1 (содержание масляного аэрозоля не более 0,01 мг/м³). Для справки: маслозаполненный компрессор без специальной системы фильтрации может выдавать на выходе в десятки и сотни раз больше — точное значение зависит от конструкции, состояния сепаратора и условий эксплуатации.
Требования по твёрдым частицам задаются классом чистоты по ISO 8573-1 (не просто размером частиц, а количеством частиц в определённых диапазонах размеров) — конкретный класс указан в паспорте вашего станка. Достижение требуемого класса обеспечивается многоступенчатой системой фильтрации.

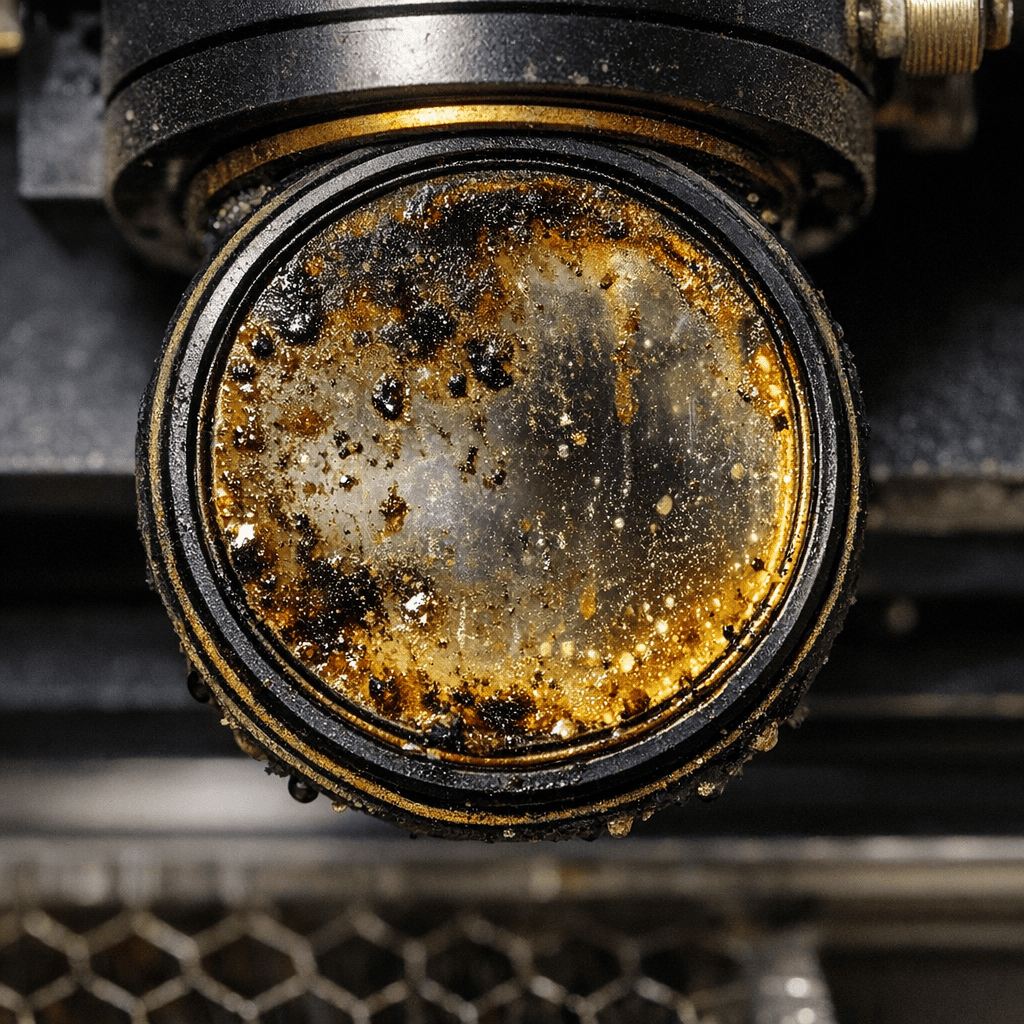

Масляный туман и микрочастицы оседают на поверхности защитного стекла и фокусирующей линзы. Под воздействием лазерного излучения масло пригорает, образуя нагар. Нагар поглощает энергию луча → локальный перегрев → термическое разрушение оптического элемента. При загрязнённом воздухе ресурс защитного стекла и линзы сокращается в разы по сравнению с работой на чистом воздухе — вплоть до замены каждые несколько недель вместо штатных нескольких месяцев.
Точка росы и содержание влаги
Требования к точке росы (как правило, указывается точка росы под давлением — PDP, pressure dew point) задаются в паспорте станка и зависят от модели, типа режущей головки и условий эксплуатации. Типичные значения для лазерных станков — PDP не выше −20…−40 °C, но конкретное требование может отличаться. Обязательно уточняйте этот параметр в документации на ваш станок.
Избыточная влага в сжатом воздухе может вызывать:
- Ухудшение стабильности реза на тонком металле — рваная кромка, микропрожоги
- Дополнительное ухудшение качества кромки — при резке воздухом цвет и состояние кромки определяются прежде всего наличием кислорода и режимом резки, но избыточная влага усугубляет проблему
- Коррозию внутренних пневмоканалов станка и режущей головки
При размещении компрессора в неотапливаемом помещении или при недостаточной осушке воздуха. Если точка росы воздуха в магистрали выше температуры окружающей среды, конденсат в трубопроводах может замёрзнуть, заблокировать подачу воздуха и привести к аварийной остановке станка. Корректно подобранный адсорбционный осушитель существенно снижает этот риск.
Стабильность потока и производительность
Компрессор не должен работать на пределе своей производительности. При нагрузке, близкой к 100%, он перегревается, ускоренно изнашивается и не способен поддерживать стабильное давление воздуха для лазерного станка.
Пульсации давления приводят к:
- Рывкам реза — волнистая, неравномерная кромка
- Микропрожогам на тонком металле
- Повышенному проценту брака
Производительность компрессора должна превышать расход воздуха станка с запасом — ориентировочно в 1,5 раза и более. Это запас на потери в магистралях, фильтрах, осушителе и компенсацию пиковых расходов. Конкретный коэффициент зависит от схемы пневмолинии, режима работы и требований станка.
Сравнительная таблица: требования лазера vs. обычный компрессор
| Параметр | Типичные требования лазерного станка* | Обычный поршневой (гаражный) | Цеховой винтовой (7–8 бар) |
|---|---|---|---|
| Рабочее давление | 10–20 бар (по паспорту) | 6–10 бар | 7–10 бар |
| Содержание масла | Класс 1 по ISO 8573-1 (≤ 0,01 мг/м³) | Значительно выше допустимого | Без доп. фильтрации — выше допустимого |
| Твёрдые частицы | Класс по ISO 8573-1 (по паспорту станка) | Не контролируется | Грубая фильтрация |
| Точка росы (PDP) | −20…−40 °C (по паспорту) | Не осушается | +3…+10 °C (с рефрижераторным осушителем) |
| Стабильность давления | Минимальные пульсации (допуск — по паспорту) | Выраженные пульсации | Стабильное, но скачки при работе других потребителей |
| Пригодность для лазера | ✔ Эталон | ✘ Категорически нет | ✘ Без доработки — как правило, нет |
*Конкретные значения зависят от модели станка, режущей головки и режима работы (воздух/азот/кислород). Всегда сверяйте с паспортом вашего оборудования.
Разрыв по параметрам, как правило, существенный: типовой «гаражный» поршневой компрессор и стандартная цеховая винтовая станция без отдельной системы подготовки воздуха обычно не обеспечивают одновременно нужные давление, осушку и чистоту для лазерной резки.
Почему обычный компрессор не подходит: разбор по типам
Масляные поршневые компрессоры
- Содержание масла в воздухе — значительно выше допустимого для лазера. Довести воздух от поршневого компрессора до требуемого класса чистоты на практике сложно и, как правило, экономически нецелесообразно: потребуется промышленная многоступенчатая подготовка (осушка, фильтрация, контроль перепада давления и качества), а стабильность результата будет сильно зависеть от состояния компрессора и своевременности замены фильтров.
- Выраженные пульсации давления, характерные для поршневого принципа. Ресивер и регуляторы способны уменьшить пульсации, но добиться стабильности, требуемой большинством лазерных станков, удаётся не всегда — результат зависит от расхода, объёма ресивера и допустимых колебаний давления по паспорту станка.
- Рабочее давление — как правило, не превышает 8–10 бар, что ниже типичных требований лазерных станков к давлению вспомогательного газа.
Использование поршневого компрессора для лазерного станка по металлу — высокий риск ускоренного загрязнения оптики, нестабильного реза и частых внеплановых замен расходников. Стоимость последствий: замена стекла каждые несколько недель, замена линзы каждые один-два месяца, потенциально — преждевременная замена всей режущей головки.
Цеховые винтовые маслозаполненные компрессоры (7–10 бар)
- Давление 7–10 бар — как правило, недостаточно для подачи в зону реза при работе на средних и больших толщинах.
- Масло в воздухе: даже с установленными фильтрами не всегда удаётся стабильно выдерживать требуемый класс чистоты, особенно при износе маслоотделительного элемента (сепаратора) или пропуске сроков ТО.
- Общая цеховая сеть — главная проблема. Включение пневмоинструмента, пескоструйного аппарата или другого станка вызывает скачки давления, которые немедленно отражаются на качестве реза.
- Конденсат в магистралях: выпадение конденсата усиливается, когда воздух в трубопроводе охлаждается ниже своей точки росы — например, при перепаде температур между компрессорной и цехом. Длина магистрали и количество арматуры увеличивают вероятность охлаждения и накопления влаги.
Цена экономии — итоговый расчёт
Ориентировочная стоимость последствий некачественного воздуха (значения зависят от модели режущей головки, типоразмера оптики и текущих цен на рынке):
| Элемент | Ориентировочная стоимость замены | Ресурс при загрязнённом воздухе | Ресурс при чистом воздухе |
|---|---|---|---|
| Защитное стекло | от 800 до 5 000 ₽ | сокращается в разы | по регламенту производителя |
| Фокусирующая линза | от 5 000 до 45 000 ₽ | сокращается в разы | по регламенту производителя |
| Керамическое кольцо | от 2 000 до 8 000 ₽ | сокращается | по регламенту производителя |
| Сопло | от 300 до 3 000 ₽ | сокращается | по регламенту производителя |
| Режущая головка в сборе | от 80 000 до 350 000 ₽ | значительно сокращается | несколько лет при штатной эксплуатации |
Цены ориентировочные и зависят от бренда, типоразмера и поставщика. Для точного расчёта окупаемости используйте ваши фактические цены и статистику замен.
Добавьте сюда простой станка на время ожидания запчастей (от нескольких дней до нескольких недель при поставке из-за рубежа), упущенную выгоду, сорванные сроки заказов — и становится очевидно: разница в стоимости правильного и «дешёвого» решения, как правило, окупается за несколько месяцев. После этого правильный компрессор для волоконного лазера работает в чистый плюс.
Какой компрессор нужен для лазерной резки металла: критерии выбора
Тип компрессора
Винтовой маслозаполненный высокого давления + система подготовки
Наиболее распространённый вариант для лазерных производств. Связка «компрессор высокого давления + осушитель + многоступенчатая фильтрация» обеспечивает требуемые параметры при разумных затратах — при условии корректного подбора всех компонентов. Именно этот вариант мы рекомендуем как базовый.
Винтовой безмасляный компрессор
Обеспечивает воздух без масляного аэрозоля на выходе компрессорного блока, но стоит существенно дороже. Оправдан при круглосуточной работе на мощных станках, при жёстких требованиях к чистоте воздуха или при невозможности организовать полноценную систему фильтрации.
Интегрированные решения «для лазера»
Компрессорные станции со встроенными элементами подготовки воздуха (осушитель, фильтры) в едином корпусе. Состав и характеристики зависят от производителя и конфигурации. Удобны для компактных производств с одним станком, где важна простота подключения и минимальная занимаемая площадь.
Рабочее давление
Первое, что нужно сделать — открыть паспорт станка, раздел «Требования к пневмосистеме» (или «Air supply requirements»). Там указано минимальное рабочее давление на входе — например, «≥ 1,2 МПа» или «≥ 12 бар».
К этому значению необходимо добавить запас на потери давления в магистралях, фильтрах, осушителе, фитингах и соединениях. Величина потерь зависит от длины и диаметра трубопровода, количества поворотов и арматуры, типа и состояния фильтров, а также расхода воздуха. Для грубой оценки часто закладывают запас порядка 2 бар, но для точного подбора рекомендуем рассчитать потери по вашей конкретной схеме или запросить расчёт у инженеров.
Все элементы пневмолинии (ресивер, осушитель, фильтры, трубопровод, фитинги) должны быть рассчитаны на соответствующее рабочее и испытательное давление и оснащены предохранительной арматурой (предохранительные клапаны, манометры). Это требование безопасности.
Производительность
Расход воздуха указан в паспорте станка в л/мин или м³/мин.
Сравнивайте расход станка и производительность компрессора в одинаковых единицах и условиях. Производительность компрессоров обычно указывается как FAD (Free Air Delivery) — объём воздуха, приведённый к нормальным условиям. Если в паспорте станка и компрессора разные единицы (л/мин, м³/мин, нм³/мин) или разные условия приведения — выполните пересчёт перед подбором.
Рекомендуется закладывать запас по производительности, чтобы компрессор не работал в режиме постоянной полной нагрузки. Ориентировочный коэффициент — 1,5 и выше от расхода станка:
| Режим работы | Коэффициент запаса | Рекомендации |
|---|---|---|
| Одна смена (8 часов) | порядка 1,5 | Обычно достаточен |
| Две смены (16 часов) | 1,5–1,7 | Стоит рассмотреть необходимость резервного компрессора |
| Круглосуточная работа (24/7) | 1,7–2,0 | Резервный компрессор настоятельно рекомендуется |
Конкретный коэффициент зависит от схемы пневмолинии, потерь в системе подготовки и характера потребления. Если к компрессору планируется подключить другое оборудование — суммируйте расход всех потребителей. Но для лазерного станка настоятельно рекомендуется выделенная пневмолиния — это исключает влияние других потребителей на давление и чистоту воздуха.
Система подготовки воздуха для лазерного станка
Это критически важный элемент. Без правильной системы подготовки воздуха для лазера даже дорогой компрессор не обеспечит требуемых параметров. Пневмолиния для лазерного станка включает следующие элементы в порядке установки:
Ресивер для лазерного станка
Устанавливается после компрессора. Стабилизирует давление, демпфирует остаточные пульсации, служит буфером при пиковых расходах. Объём ресивера подбирают по графику потребления и допустимым колебаниям давления; для грубой оценки можно использовать эмпирические рекомендации производителя компрессора (ориентировочно 200–500 литров для типовых конфигураций лазерных станков).
Осушитель воздуха для лазерного станка
Рефрижераторный — охлаждает воздух, конденсирует влагу. Обеспечивает PDP порядка +3 °C. Может быть достаточен для отапливаемых помещений при работе с чёрной сталью, если требования станка по точке росы это допускают.
Адсорбционный — пропускает воздух через слой адсорбента (силикагель, активированный оксид алюминия). Обеспечивает PDP −40 °C и ниже. Рекомендуется при повышенных требованиях к точке росы, при работе в неотапливаемых помещениях или при риске конденсации в длинных магистралях.
Многоступенчатая система фильтрации воздуха для лазерной резки
Предварительный (циклонный) фильтр
Удаляет крупные капли конденсата и грубые частицы. Защищает последующие ступени от грубых загрязнений.
Коалесцентный фильтр
Удаляет масляный аэрозоль. При правильном подборе и своевременной замене обеспечивает содержание масла на уровне, соответствующем требованиям лазерного станка. Ключевой элемент системы.
Угольный (адсорбционный) фильтр
Удаляет масляные пары и запахи. Финишная очистка от углеводородов, которые не улавливаются коалесцентным фильтром.
Магистральный фильтр у станка
Последний рубеж защиты оптики от случайных загрязнений, которые могли попасть в воздух в магистрали.

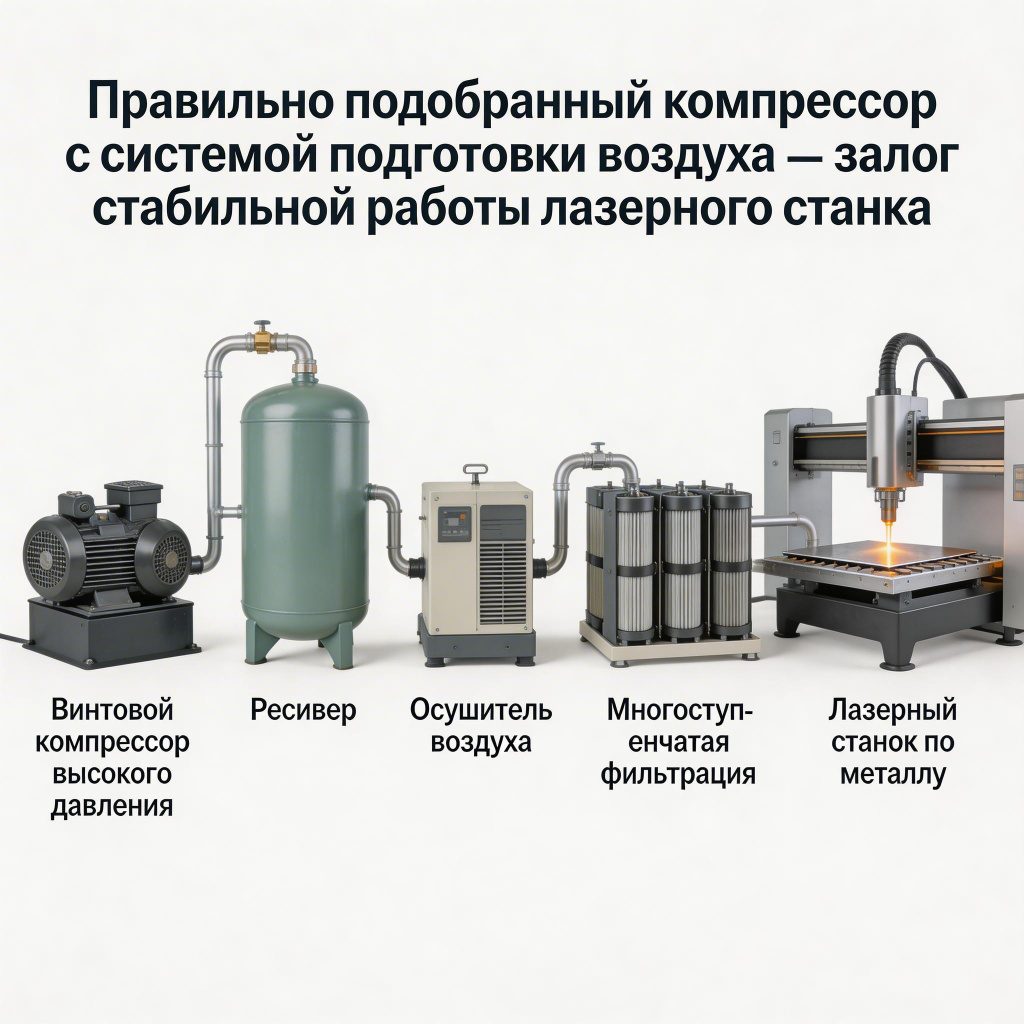

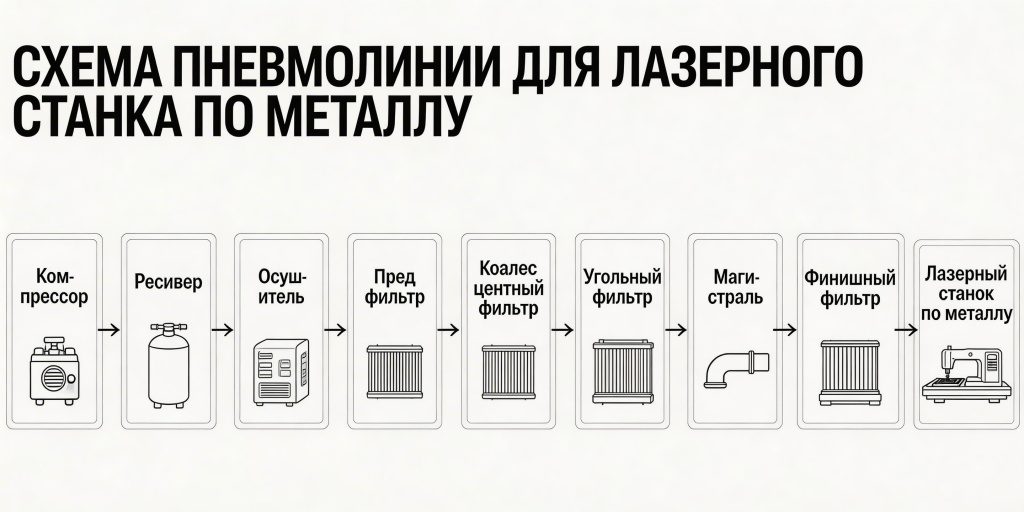

Схема правильной пневмолинии для лазерного станка:
Компрессор → Ресивер → Осушитель → Предфильтр (циклонный) → Коалесцентный фильтр → Угольный фильтр → Магистраль (нержавеющая сталь / алюминий) → Финишный фильтр у станка → Лазерный станок
Каждый элемент выполняет свою функцию — убрать любой из них означает компромисс с качеством воздуха и, как следствие, с качеством реза и ресурсом оптики.
Точку росы контролируют датчиком или индикатором на линии после осушителя; состояние фильтров отслеживают по перепаду давления (Δp) на корпусе фильтра с помощью манометров или встроенных индикаторов; содержание масла и частиц при необходимости проверяют лабораторным анализом или портативными измерителями. Нормы и точки контроля — по паспорту станка и регламенту обслуживания системы подготовки.
Дополнительные параметры
Уровень шума
Если компрессор размещается в одном помещении с оператором — выбирайте модели с шумоизоляционным кожухом. Допустимый уровень шума определяется требованиями охраны труда на предприятии. При необходимости рассмотрите вынос компрессора в отдельную компрессорную.
Энергоэффективность
Компрессоры с частотным приводом (VSD/VFD) регулируют обороты электродвигателя в зависимости от текущего расхода воздуха. При переменной нагрузке это может дать заметную экономию электроэнергии (фактический эффект зависит от профиля потребления). Дополнительные плюсы: плавный пуск, снижение пиковых токов, уменьшение износа.
Условия эксплуатации
Температурный диапазон работы компрессора задаётся в паспорте конкретной модели — обеспечьте соответствующие условия в компрессорной. Обязательна приточно-вытяжная вентиляция для отвода тепла, выделяемого при сжатии воздуха.
Типичные ошибки при выборе и подключении компрессора к лазеру
Выбор компрессора только по цене
Без учёта класса чистоты воздуха и требуемого давления — самая распространённая и дорогостоящая ошибка. Стоимость последствий за год может в разы превысить «экономию» на компрессоре.
Подключение к общей цеховой пневмосети
Без выделенной линии лазерный станок получает скачки давления и загрязнения от других потребителей — пневмоинструмента, пескоструя, гибочных прессов.
Отсутствие осушителя или недостаточная точка росы
Рефрижераторный осушитель обеспечивает PDP порядка +3 °C — для ряда задач этого недостаточно (если по паспорту станка требуется более низкая точка росы или при работе в неотапливаемых помещениях). Результат — нестабильность реза, дополнительное ухудшение качества кромки, конденсат в пневмоканалах.
Экономия на фильтрах или пропуск сроков замены
Фильтрующий элемент с исчерпанным ресурсом не просто перестаёт защищать — при разрушении фильтрующей среды возможен прорыв загрязнений в объёме, многократно превышающем нормальный фон.
Компрессор в неотапливаемом помещении зимой
Без адекватной осушки — обильный конденсат, замерзание влаги в магистралях, аварийные остановки.
Занижение производительности
Компрессор на пределе — перегрев, ускоренный износ, невозможность компенсировать пиковые расходы. Стабильное давление не поддерживается.
Отсутствие регулярного ТО
Пропуск сроков замены масла, фильтров, маслоотделительного элемента (сепаратора) — деградация качества воздуха и снижение ресурса компрессора.
Пневмомагистраль из чёрной стали
Внутренняя коррозия, частицы ржавчины в воздухе → повреждение оптики. Правильные материалы: нержавеющая сталь, алюминиевые трубопроводы или специализированные пластиковые системы.
Примерный подбор: связка «станок — компрессор — система подготовки»
| Параметр | Лазер 1–1,5 кВт | Лазер 3–4 кВт | Лазер 6+ кВт |
|---|---|---|---|
| Толщина металла | до 6 мм | до 16 мм | до 25 мм |
| Мин. давление на входе станка | 10–12 бар (по паспорту) | 14–16 бар (по паспорту) | 16–20 бар (по паспорту) |
| Тип компрессора | Винтовой, 15 бар | Винтовой, 20 бар | Специализированный высокого давления / бустер |
| Производительность | от 1,5 м³/мин | от 2,5 м³/мин | от 3,5 м³/мин |
| Осушитель | Рефрижераторный или адсорбционный (по требованиям станка) | Адсорбционный | Адсорбционный |
| Ресивер | 200–300 л | 500 л | 500–1000 л |
| Система фильтрации | 3 ступени + финишный у станка | 3 ступени + финишный у станка | 3 ступени + финишный у станка |
Эта таблица — ориентир для первого приближения. Конкретный подбор зависит от модели станка, паспортных требований к давлению и чистоте воздуха, перечня обрабатываемых материалов, толщин, режима работы и условий эксплуатации. Одинаковых производств не бывает — как и универсальных рецептов.
Как мы помогаем с подбором
Мы поставляем компрессоры высокого давления, осушители (рефрижераторные и адсорбционные), фильтры всех ступеней, ресиверы и готовые комплекты подготовки воздуха для лазерных станков.
Как работает экспертный подбор
- Вы присылаете паспорт станка или модель и задачи производства.
- Наши инженеры собирают комплект с обоснованием каждого элемента: расчёт производительности, давления, класса очистки, объёма ресивера.
- Вы получаете спецификацию, которую можно согласовать внутри предприятия — с расчётом и аргументацией.
Комплексная поставка из одного места
Снижает риск несовместимости компонентов (при условии, что комплект формируется по техническому заданию и паспорту станка), один договор, одна отгрузка. Доставка по всей России, включая удалённые регионы.
Финансовые инструменты
Лизинг, кредит, отсрочка платежа, работа со спецсчетами. Банковская гарантия — финансовая безопасность сделки.
Расходные материалы и сервис
Регулярные поставки фильтрующих элементов, масла для компрессоров, сменных картриджей для осушителей. Система подготовки воздуха работает штатно только при своевременном обслуживании — мы обеспечиваем всё необходимое для этого.
Если нужен аналог из наличия — подберём: дешевле или производительнее. Бронируем дефицитные позиции.
Пришлите модель вашего лазерного станка
Подберём компрессор и систему подготовки воздуха под ваши задачи. Бесплатно, с расчётом и обоснованием.
Компрессор — часть технологического процесса, а не периферия
Компрессор для лазерного станка — не вспомогательное оборудование «где-то на задворках цеха». Это полноценная часть технологической цепочки, от которой напрямую зависят качество реза, ресурс дорогостоящей оптики, процент брака и, в конечном счёте, рентабельность всего лазерного участка.
Три кита правильного выбора
Достаточное давление
С запасом на потери от требований по паспорту станка.
Чистота воздуха по ISO 8573-1
Требуемый класс по содержанию масла и частиц, многоступенчатая фильтрация.
Стабильность подачи
Без пульсаций, с запасом производительности от расхода станка.
Система подготовки воздуха (осушитель + фильтрация + ресивер) так же важна, как сам компрессор. Без неё даже дорогой безмасляный компрессор не гарантирует стабильного качества реза при переменных условиях эксплуатации.
Правильный подбор окупается за счёт увеличения ресурса оптики, снижения процента брака, отсутствия незапланированных простоев и стабильной производительности станка. Это не затрата — это инвестиция в стабильность производства.
FAQ — часто задаваемые вопросы
Технически — да, но с обязательными условиями: выделенная пневмолиния от ресивера до лазерного станка, отдельный блок фильтрации и осушитель на этой линии, запас производительности компрессора с учётом суммарного расхода всех потребителей. На практике — рекомендуем выделенный компрессор для лазера: это исключает влияние скачков давления при включении пневмоинструмента или другого оборудования.
Интервалы замены и предельный перепад давления на фильтре задаются производителем фильтра и зависят от условий эксплуатации: загрязнённость входного воздуха, температура, влажность, расход. Рекомендуем вести журнал замен и контролировать перепад давления на фильтрах по встроенным индикаторам или манометрам — рост перепада выше значения, указанного в паспорте фильтра, сигнализирует о необходимости замены.
В большинстве случаев подойдёт стандартный винтовой компрессор высокого давления с правильно подобранной системой подготовки воздуха. Специализированные «лазерные» компрессоры — это, как правило, компрессорный блок с интегрированными осушителем и фильтрами в едином корпусе (конкретная комплектация зависит от производителя). Преимущество интегрированного решения — компактность и простота подключения. Преимущество раздельной системы — гибкость конфигурации, возможность замены отдельных элементов и масштабирования.
При резке азотом высокого давления (из баллонов, рампы или газификатора) схема использования сжатого воздуха зависит от конкретного станка — воздух может использоваться для продувки оптики и работы пневмоавтоматики, а требования к давлению и чистоте по этому контуру нужно смотреть в паспорте станка. При резке сжатым воздухом в качестве вспомогательного газа он подаётся непосредственно в зону реза в больших объёмах — требования максимальные по всем параметрам: давление, чистота, точка росы, стабильность.
Разница кратная. При чистом воздухе защитное стекло и фокусирующая линза работают значительно дольше — ресурс может отличаться в 5–10 раз по сравнению с работой на загрязнённом воздухе. На практике это означает, что расходы на оптику при грязном воздухе возрастают многократно — не считая простоев на замену. Конкретные значения зависят от модели головки, режимов работы и фактического качества воздуха.
Рефрижераторный (PDP порядка +3 °C) — может быть достаточен, если станок работает в отапливаемом помещении и требования по точке росы в паспорте это допускают. Адсорбционный (PDP −40 °C и ниже) — рекомендуется при более жёстких требованиях станка по точке росы, при работе в неотапливаемых помещениях или при необходимости максимальной стабильности процесса. Если сомневаетесь — выбирайте адсорбционный: запас по точке росы снижает риски.
Да. Чем длиннее магистраль, тем больше потери давления (зависят от диаметра трубопровода, расхода и количества поворотов/арматуры). Кроме того, при перепаде температур в длинных магистралях может выпадать конденсат. Рекомендуется делать магистраль максимально короткой и достаточного диаметра. При большой длине увеличивайте диаметр трубопровода и установите дополнительный конденсатоотводчик. Для расчёта потерь давления используйте таблицы или калькуляторы производителя трубопроводной системы.
Не рекомендуется. Перепады температур, осадки, пыль и мороз зимой — всё это негативно влияет на ресурс компрессора и качество воздуха. Оптимальный вариант — отдельная компрессорная с приточно-вытяжной вентиляцией, температурными условиями в пределах, указанных в паспорте компрессора, и защитой от пыли. Если нет возможности выделить помещение — рассмотрите компрессоры в контейнерном исполнении.
Проверьте: защитное стекло — нет ли масляного нагара или микроповреждений; фильтры системы подготовки — давно ли менялись, каков перепад давления; давление на входе в станок (не на выходе компрессора!) — соответствует ли паспортным требованиям; точку росы — есть ли конденсат на выходе из осушителя. Если обнаружены загрязнения — замените стекло и фильтры, проведите ТО системы подготовки. Если проблема сохраняется — обращайтесь за диагностикой, возможно, система подготовки подобрана некорректно.
Да. Правильная настройка давления, проверка герметичности соединений, настройка конденсатоотводчиков, проверка работы осушителя и фильтров — всё это влияет на стабильность работы системы. Мы обеспечиваем пусконаладку при поставке компрессорного оборудования.
Как правило, за несколько месяцев — в типичных случаях в диапазоне 3–6 месяцев. Расчёт прост: суммируйте ваши фактические расходы на замену оптики (стекло, линза, сопло), добавьте стоимость простоев — и сравните с разницей в цене между правильным и «дешёвым» компрессором. Конкретный срок окупаемости зависит от модели станка, интенсивности использования и стоимости расходников.
