Выбор между лазерной, плазменной и гидроабразивной резкой — решение, которое определит себестоимость каждой детали на годы вперёд. Ошибка здесь стоит дорого: при неверном выборе технологии разница в себестоимости одного погонного метра реза может достигать десятков рублей. При больших объёмах производства такая разница выливается в миллионы рублей ежегодных потерь.
Цена ошибки при выборе технологии резки
Выбор между лазерной, плазменной и гидроабразивной резкой — решение, которое определит себестоимость каждой детали на годы вперёд. Ошибка здесь стоит дорого: при неверном выборе технологии разница в себестоимости одного погонного метра реза может достигать десятков рублей — в зависимости от материала, толщины и требований к кромке. Как видно из расчётов ниже (раздел 4), на стали толщиной 16 мм себестоимость метра реза лазером 6 кВт вдвое выше, чем плазмой. А на стали 3 мм — картина обратная. При больших объёмах производства такая разница выливается в миллионы рублей ежегодных потерь. И это без учёта затрат на доработку кромки, брак от деформаций и простои на замену расходников.
Каждая из трёх технологий имеет зону максимальной эффективности. За пределами этой зоны — вы платите за скорость, которую не используете, или за качество, которое не нужно. Или наоборот — получаете кромку, которую приходится дорабатывать, теряя время и деньги.
Для кого эта статья:
- Специалисты, которые выбирают конкретную модель станка и сравнивают ТТХ
- Руководители, оценивающие окупаемость и производительность оборудования
- Те, кто ищет поставщика и сравнивает условия
- Предприниматели, открывающие цех резки с нуля или модернизирующие существующий парк
- Операторы и мастера, которым важно понимать возможности и ограничения оборудования
Что внутри:
- Ориентировочный расчёт себестоимости 1 погонного метра реза по прозрачным формулам — для чёрной стали, нержавейки и алюминия
- Сравнительные таблицы скоростей, точности, ЗТВ
- Графики точек пересечения (где одна технология становится дешевле другой)
- Практические сценарии выбора под разные типы производств
- Чек-лист для принятия решения
- Расчёт TCO (полная стоимость владения) за 7 лет
все численные значения в статье (скорости, допуски, себестоимость, цены) являются ориентировочными и приведены для сравнения технологий между собой. Конкретные параметры зависят от модели станка, комплектации, региона, тарифов, материала и режимов резки. Для выбора оборудования используйте паспортные данные конкретной модели и результаты тестового реза.
переходите сразу к разделу 4 (расчёт себестоимости) или разделу 11 (сводная таблица-шпаргалка). Если хотите разобраться глубоко — читайте последовательно.
Три технологии резки: суть для тех, кто начинает с нуля
2.1. Лазерная резка
Принцип работы. Волоконный лазерный источник генерирует когерентное излучение с длиной волны около 1,06 мкм. Луч передаётся по оптоволокну к режущей голове, проходит через коллиматор и фокусирующую линзу, концентрируясь в пятне малого диаметра. Плотность мощности в фокусе достигает экстремальных значений — металл мгновенно плавится и частично испаряется. Ассистирующий газ (азот, кислород или сжатый воздух), подаваемый через сопло под давлением, выдувает расплав из зоны реза.
Типы источников:
- Волоконный (Fiber) — доминирует на рынке металлорезки. Электрооптический КПД существенно выше, чем у CO₂ (по данным производителей — порядка 30–35% против 10–15%, конкретные значения зависят от модели источника). Заявляемый производителями ресурс диодной накачки — десятки тысяч часов. Применяется для резки большинства металлов, включая отражающие (медь, латунь, алюминий), но стабильность и предельные толщины на таких материалах зависят от мощности, оптики и наличия защиты от обратного отражения. Компактный, не требует юстировки зеркал. Основные производители источников: Raycus, MAX, IPG, nLIGHT.
- CO₂ — газовый лазер, длина волны 10,6 мкм. Применяется для неметаллов (дерево, акрил, ткань, кожа). По металлу в большинстве задач уступает волоконному и практически вытеснен им. Для меди и латуни имеет серьёзные ограничения по режимам и стабильности процесса из-за высокой отражательной способности этих металлов на данной длине волны. Требует обслуживания оптического тракта (зеркала, газовая смесь).
Обрабатываемые материалы: углеродистая сталь, нержавеющая сталь, алюминий и сплавы, медь, латунь, бронза, оцинкованная сталь, титан (в среде инертного газа).
Рабочий диапазон толщин: зависит от мощности источника. Типичные ориентиры для волоконного лазера 6 кВт: уверенный рез стали до 16–20 мм, нержавейки до 10–12 мм, алюминия до 8–10 мм. Источники 12–20 кВт расширяют диапазон до 40–50 мм стали, но с падением качества кромки и скорости. Конкретные значения — по паспорту и картам реза производителя станка.
Типы станков: портальные (планшетные) — основной тип для листовой резки (стол 1530, 2040, 3015, 6020), с трубным модулем (резка профильной и круглой трубы), комбинированные (лист + труба), 3D-лазеры (пространственная резка формованных деталей).
лазерные комплексы промышленной резки являются источниками опасного излучения. Станки должны эксплуатироваться с защитной кабиной или ограждением, межблокировками дверей и в соответствии с регламентом безопасности, указанным в паспорте оборудования.
2.2. Плазменная резка

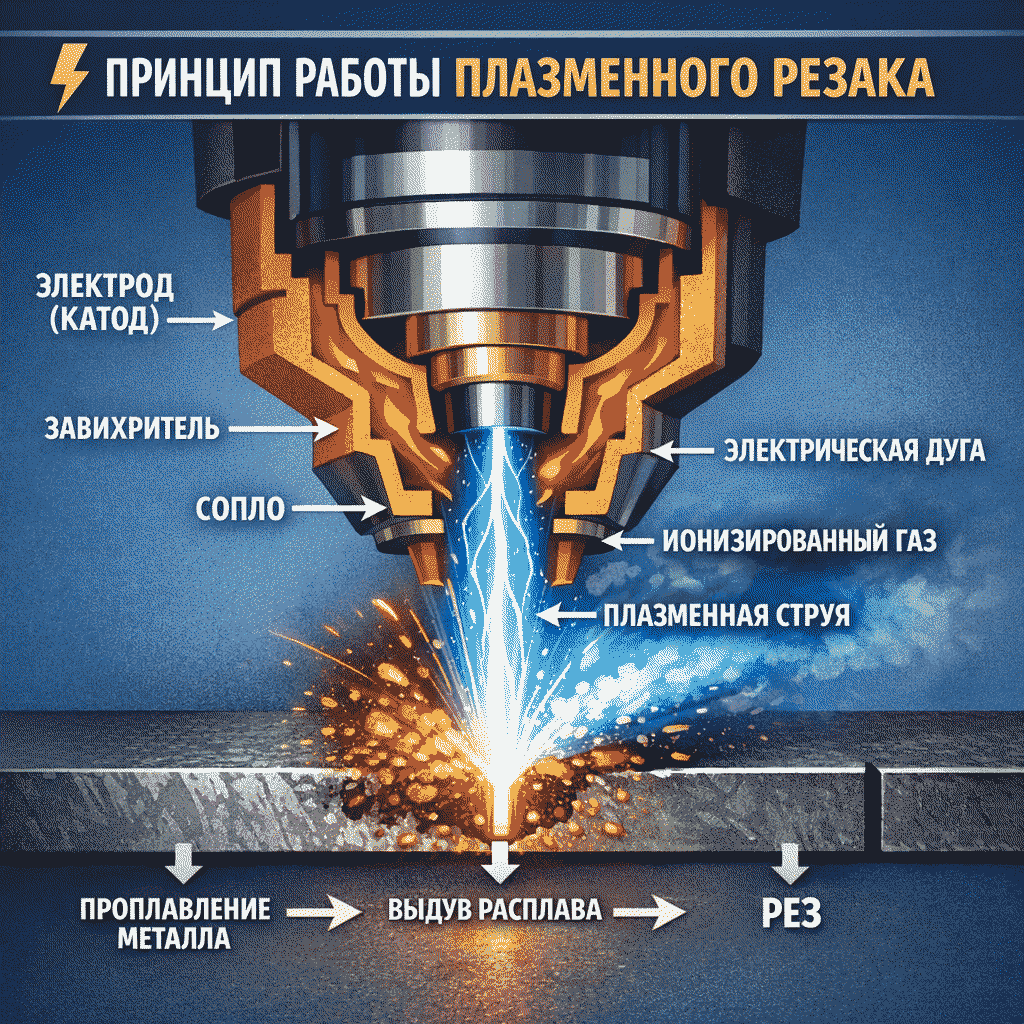

Принцип работы. Между вольфрамовым электродом (катод) и заготовкой (анод) зажигается электрическая дуга. Плазмообразующий газ (воздух, кислород, азот или их смесь), проходя через суженное сопло, ионизируется и превращается в плазменную струю с температурой, достигающей десятков тысяч градусов. Кинетическая энергия сжатой струи и экстремальная температура проплавляют металл, а поток газа выдувает расплав из реза.
Обрабатываемые материалы: только токопроводящие — углеродистая сталь, нержавеющая сталь, алюминий и сплавы, медь, латунь, чугун. Для дуговой плазмы необходим токопроводящий контур «источник — дуга — заготовка», поэтому непроводящие материалы (камень, стекло, пластик) резать невозможно.
Рабочий диапазон толщин: от 1 мм (на практике качественный рез начинается от 3 мм — на более тонком металле характерны прожоги и деформации из-за высокого тепловложения) до 150+ мм. Оптимально — 3–50 мм.
Типы плазменных систем:
- Обычная плазма (воздушная) — бюджетные источники, рез на сжатом воздухе. Качество кромки ограниченное: заметная шероховатость, конусность, грат. Подходит для заготовок под дальнейшую мехобработку.
- Высокоточная (HD/HyPerformance/XPR) — источники Hypertherm HPR/XPR, Kjellberg, Thermal Dynamics и аналоги. Рез кислородом/азотом/смесью H35. Качество кромки существенно лучше и на толщинах 6–25 мм приближается к лазерному: сниженная шероховатость, конусность менее 2°, минимальный грат.
Типы станков: портальные с ЧПУ — основной тип (столы от 1500×3000 до 3000×12000 мм и более), комбинированные (плазма + газовая резка — для особо толстого металла), с суппортом для маркировки и разделки кромок.
2.3. Гидроабразивная резка (ГАР)

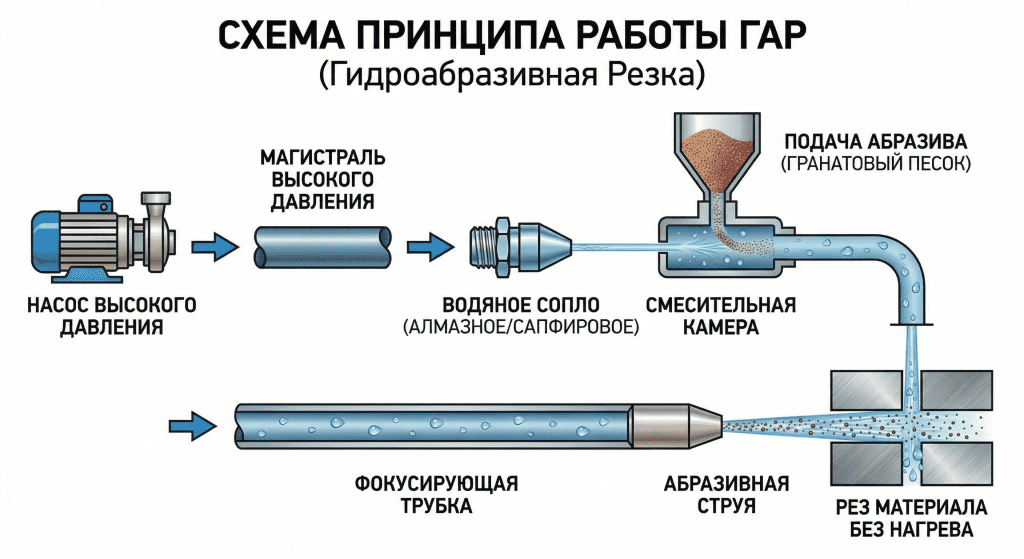

Принцип работы. Насос высокого давления (мультипликатор или плунжерный) создаёт давление порядка 3800–6200 бар. Вода подаётся через водяное сопло (алмазное или сапфировое) малого диаметра, формируя тонкую струю со скоростью, многократно превышающей скорость звука. В смесительной камере в струю подмешивается абразив — гранатовый песок (Garnet mesh 80). Абразивная струя проходит через фокусирующую трубку (карбид вольфрама или композит), приобретая направленность. Рез происходит за счёт эрозии — микрочастицы абразива «выбивают» частицы материала.
Обрабатываемые материалы: практически любые твёрдые материалы — металлы всех типов, камень (гранит, мрамор, сланец), стекло (кроме закалённого — разрушается из-за внутренних напряжений), керамика, керамогранит, композиты (углепластик, стеклопластик — без расслоения), пластик, резина, дерево, пищевые продукты (водяной струёй без абразива — с учётом санитарных требований к оборудованию). Из трёх рассматриваемых технологий ГАР обладает наибольшей универсальностью по обрабатываемым материалам.
Рабочий диапазон толщин: 0,5–300 мм (зависит от материала и требуемого качества). Оптимально — 5–100 мм для металлов. На тонком металле (менее 3 мм) — возможна пакетная резка (несколько листов стопкой).
Ключевое отличие — холодный рез. Температура в зоне реза остаётся низкой — по имеющимся данным, не превышает нескольких десятков градусов. Термическая зона влияния (ЗТВ) в привычном для лазерной и плазменной резки понимании практически отсутствует: нет зоны плавления, нет термического изменения структуры у кромки, нет закалки или отпуска, нет окисления. Для титана, спецсплавов, термообработанных сталей, пищевой нержавейки — это критически важно. Из трёх рассматриваемых технологий ГАР — единственная, где рез происходит без термического расплавления материала.
Типы станков: портальные 2D (основной тип, столы от 1500×1500 до 4000×8000 мм и более), с 5-осевой головой (компенсация конусности, снятие фасок, фигурная резка под углом), 3D-системы (для пространственных деталей), микро-ГАР (для мелких деталей и электроники).

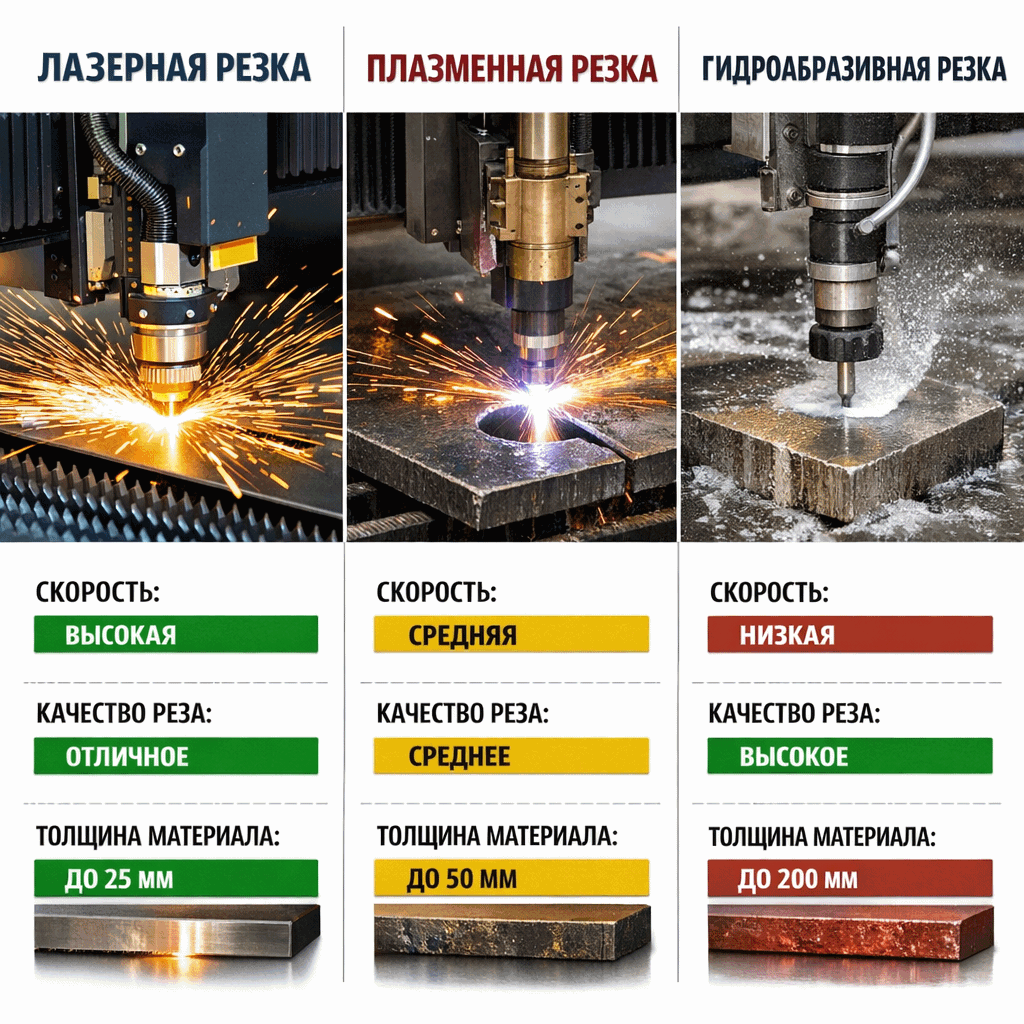

Детальное сравнение по ключевым параметрам
Примечание к таблицам. Все численные значения в этом разделе (допуски, шероховатость, ЗТВ, скорости) являются ориентировочными и зависят от конкретной модели станка, типа привода и жёсткости портала, качества листа, типа и давления газа/абразива, режимов резания, а также методики измерения. Для выбора оборудования используйте паспортные данные конкретной модели и результаты тестового реза.
О терминах точности. «Точность позиционирования» (accuracy) и «повторяемость позиционирования» (repeatability) — разные параметры. Производители станков могут указывать один из них или оба. Корректно сравнивать только показатели, измеренные по одной методике.
3.1. Точность и качество реза
| Параметр | Лазер (волоконный, 6 кВт) | Плазма (HD, 260А) | ГАР (37 кВт, 5-осевая) |
|---|---|---|---|
| Типичная точность позиционирования | ±0,03–0,1 мм | ±0,2–0,5 мм (HD) / ±0,5–1,5 мм (обычная) | ±0,05–0,2 мм |
| Шероховатость кромки (Ra), ориентир | 3,2–6,3 мкм | 6,3–12,5 мкм (HD) / 12,5–25 мкм (обычная) | 3,2–6,3 мкм (Q5) / 6,3–12,5 мкм (Q3) |
| Ширина реза | 0,15–0,3 мм | 2,5–4 мм | 0,8–1,2 мм |
| Типичная ЗТВ | 0,1–0,5 мм | 1–5 мм | Практически отсутствует |
| Конусность реза | ‹ 1° | 2–5° (обычная) / ‹ 2° (HD, с компенсацией) | 1–3° (2D) / ‹ 0,5° (5-осевая голова) |
| Необходимость доработки | Как правило, не нужна (азотный рез) | Зачистка грата, снятие окалины, иногда правка | Минимальная (снятие заусенца, сушка) |
| Минимальные отверстия (ориентир) | Диаметр ≈ толщине материала | Диаметр ≈ 1,5–2× толщины | Диаметр от 1–1,5 мм |
| Повторяемость (ориентир) | ±0,03 мм | ±0,25 мм (HD) | ±0,05 мм |

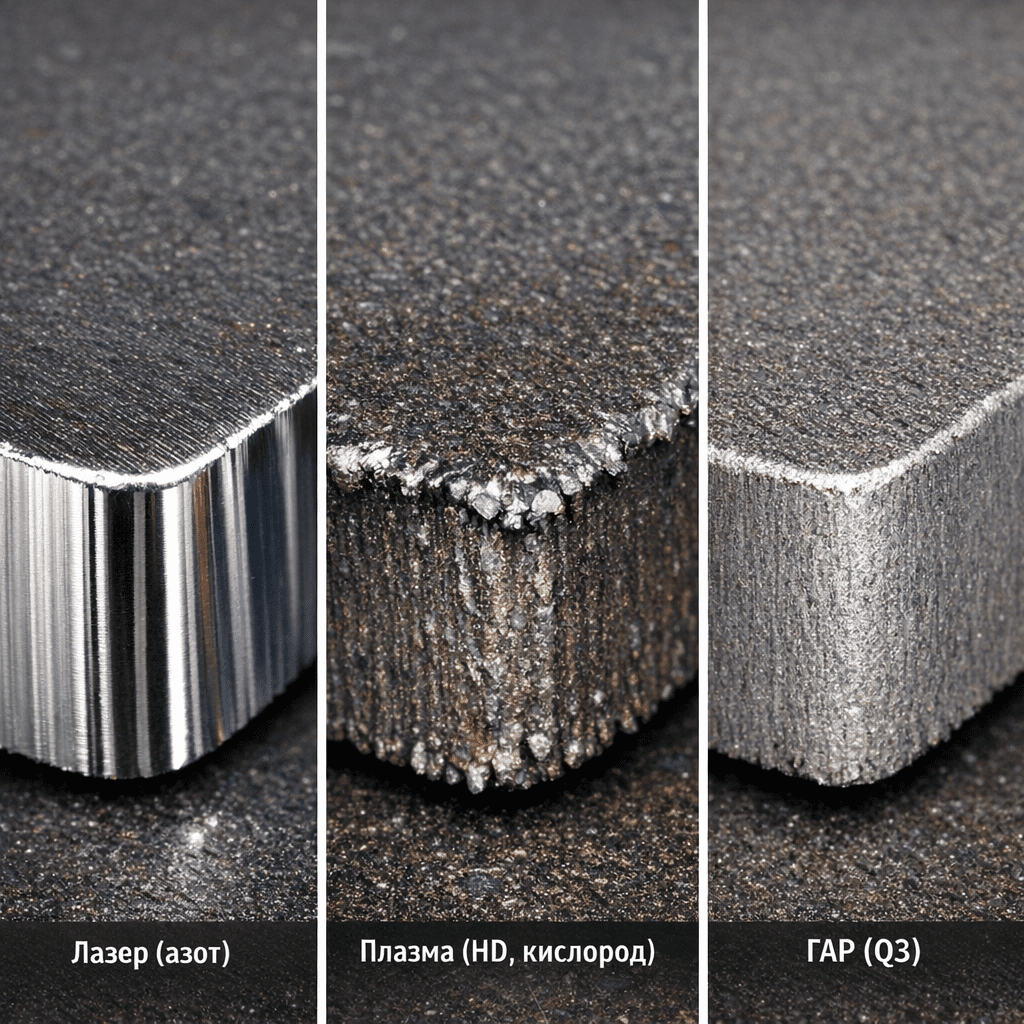

Что это значит на практике. Лазер даёт кромку, готовую под покраску или сварку без шлифовки — при резке азотом поверхность чистая, без окислов. Плазма оставляет грат (наплывы на нижней кромке), окалину и кромку с заметной шероховатостью — деталь, как правило, уходит на зачистной участок. ГАР формирует матовую бархатистую кромку без термических следов, но на толстом металле при высокой скорости (качество Q1–Q2) внизу реза появляется характерная «волнистость» — отставание струи.
3.2. Скорость резки
Референсное оборудование для сравнения:
- Лазер: волоконный, 6 кВт (Raycus), рез кислородом (чёрная сталь) / азотом (нержавейка)
- Плазма: Hypertherm HPR260XD, 260А, рез кислородом (чёрная сталь) / азотом (нержавейка)
- ГАР: насос 37 кВт, давление 4000 бар, абразив Garnet mesh 80, расход 0,35 кг/мин, качество Q3
Фактическая скорость реза зависит от конкретного станка, качества листа, износа расходников и выбранного режима. Для точного планирования используйте карты реза производителя и тестовый рез на вашем материале.
Таблица ориентировочных скоростей резки углеродистой стали (Ст3/S355), м/мин:
| Толщина, мм | Лазер 6 кВт (O₂) | Лазер 6 кВт (N₂) | Плазма 260А (O₂) | ГАР 37 кВт (Q3) |
|---|---|---|---|---|
| 1 | ~8,0 | ~35,0 | ~6,5 | ~0,50 |
| 3 | ~3,5 | ~10,0 | ~4,5 | ~0,25 |
| 6 | ~2,0 | ~4,5 | ~3,2 | ~0,12 |
| 10 | ~1,2 | ~2,0 | ~2,5 | ~0,07 |
| 16 | ~0,7 | ~0,9 | ~2,0 | ~0,04 |
| 20 | ~0,5 | ~0,6 | ~1,8 | ~0,035 |
| 25 | ~0,35 | — | ~1,5 | ~0,025 |
| 30 | — (нужен 12+ кВт) | — | ~1,2 | ~0,020 |
| 40 | — | — | ~0,8 | ~0,015 |
| 50 | — | — | ~0,6 | ~0,012 |
выбор ассистирующего газа (кислород или азот) для чёрной стали влияет на скорость, качество кромки и стоимость. Кислород участвует в экзотермической реакции, помогая резать толстый металл, и расходуется в значительно меньших объёмах, чем азот. Азот даёт более высокую скорость на тонком металле и чистую кромку без оксидного слоя, но стоит дороже. Конкретное соотношение скоростей зависит от толщины и режима — для ваших условий ориентируйтесь на карту реза производителя.
Время врезки (пирсинг):
- Лазер: от долей секунды (тонкий металл) до нескольких секунд (20+ мм)
- Плазма: 0,5–5 с (зависит от толщины и режима)
- ГАР: 5–30 с (зависит от толщины; можно ускорить предварительным сверлением стартового отверстия)
Общая производительность определяется не только линейной скоростью реза, но и временем врезок, холостых перемещений, загрузки/разгрузки, переналадки и замены расходников (подробнее — в разделе 4.1). Лазерный станок с паллетным (двусторонним) столом минимизирует простои: пока режется один лист, оператор разгружает второй. Плазма — замена электродов/сопел каждые несколько часов непрерывного реза, каждая замена — 5–15 минут. ГАР — замена фокусирующей трубки каждые 80–150 часов.
Выводы по скорости:
- До 4–6 мм: лазер существенно быстрее плазмы (в 1,5–5 раз в зависимости от толщины). ГАР медленнее лазера в десятки раз.
- 6–12 мм: лазер и плазма сопоставимы. На 10+ мм плазма начинает выигрывать.
- 12+ мм: плазма заметно быстрее лазера 6 кВт. Лазер 12+ кВт сокращает разрыв, но стоит значительно дороже.
- ГАР — самая медленная из трёх рассматриваемых технологий, но единственная из них, обеспечивающая рез без термического воздействия.
3.3. Диапазон обрабатываемых материалов
| Материал | Лазер (волоконный) | Лазер (CO₂) | Плазма | ГАР |
|---|---|---|---|---|
| Углеродистая сталь | ✅ | ✅ | ✅ | ✅ |
| Нержавеющая сталь | ✅ | ✅ | ✅ | ✅ |
| Алюминий и сплавы | ✅ | ⚠️ (ограниченно) | ✅ | ✅ |
| Медь, латунь, бронза | ✅ (4+ кВт) | ⚠️ (серьёзные ограничения) | ✅ | ✅ |
| Титан | ✅ (инертная среда) | ✅ | ⚠️ (ЗТВ критична) | ✅ (предпочтительно) |
| Оцинкованная сталь | ✅ | ✅ | ✅ | ✅ |
| Чугун | ⚠️ (ограниченно) | ⚠️ | ✅ | ✅ |
| Камень (гранит, мрамор) | ❌ | ❌ | ❌ | ✅ |
| Стекло (обычное) | ❌ | ⚠️ (гравировка) | ❌ | ✅ |
| Закалённое стекло | ❌ | ❌ | ❌ | ❌ (разрушается) |
| Керамика, керамогранит | ❌ | ❌ | ❌ | ✅ |
| Углепластик (CFRP) | ❌ (токсичные газы) | ❌ | ❌ | ✅ |
| Стеклопластик (GFRP) | ❌ | ❌ | ❌ | ✅ |
| Пластик, акрил | ❌ | ✅ | ❌ | ✅ |
| Резина | ❌ | ✅ | ❌ | ✅ |
| Дерево, фанера | ❌ | ✅ | ❌ | ✅ |
Ограничения, которые важно знать:
- Волоконный лазер — в промышленной практике раскроя применяется для металлов. Резка неметаллов на этой длине волны ограничена и зависит от конкретного материала и его свойств поглощения. Для дерева, акрила, ткани в практике применяют CO₂-лазер — как правило, это отдельный станок.
- Плазма — невозможна резка непроводящих материалов (для дуговой плазмы необходим замкнутый токопроводящий контур). Плазма — это только токопроводящие металлы.
- ГАР — наиболее универсальная технология из трёх по спектру материалов. Основные ограничения: закалённое (термоупрочнённое) стекло (разрушается из-за внутренних напряжений) и материалы, набухающие или деградирующие при контакте с водой.
Вывод: ГАР обладает наибольшей универсальностью по материалам среди трёх технологий. Волоконный лазер — лидер по скорости и качеству на металлах. Плазма — только металлы, но наиболее экономичная на толстом листе.

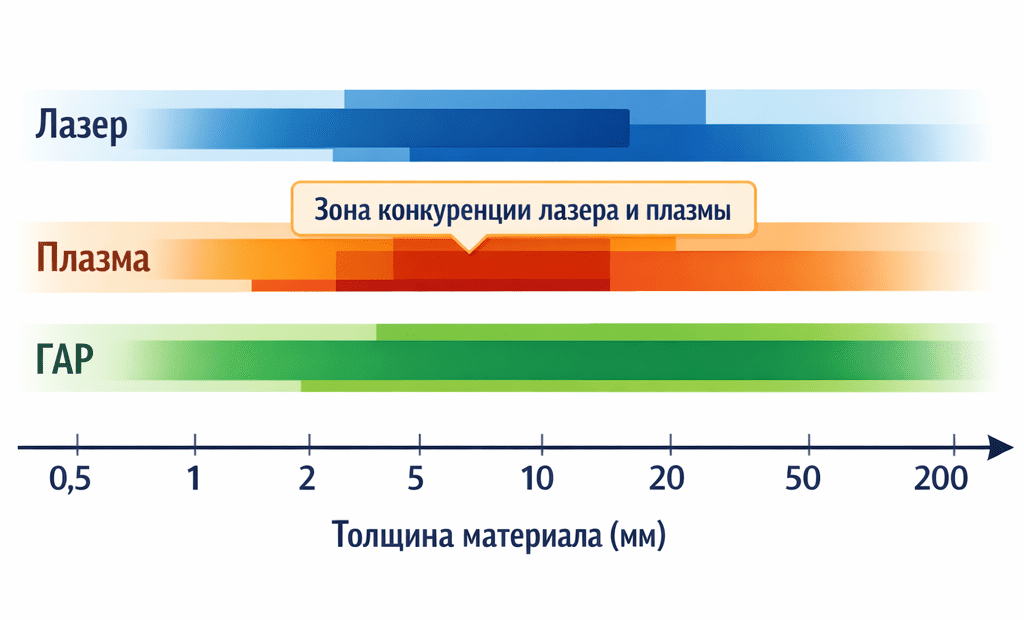

3.4. Диапазон толщин: где каждая технология наиболее эффективна
| Параметр | Лазер (волоконный) | Плазма | ГАР |
|---|---|---|---|
| Минимальная толщина | 0,5 мм | 1 мм (реально — 3 мм) | 0,5 мм |
| Максимальная толщина | до 50 мм (20+ кВт) | 150+ мм | 200–300 мм |
| Оптимальный диапазон | 0,5–20 мм | 3–50 мм | 5–100 мм |
Под «оптимальным диапазоном» понимается зона, где технология обеспечивает лучшее соотношение скорости, качества кромки и себестоимости метра реза. За пределами этой зоны — резать можно, но экономически или технологически нецелесообразно.
3.5. Термическое воздействие на материал
Зона термического влияния (ЗТВ) — область у кромки реза, в которой металл подвергся нагреву до температур, вызывающих структурные изменения: рост зерна, изменение фазового состава, микротрещины, окисление межзёренных границ (для нержавейки — сенсибилизация, потеря коррозионной стойкости).
| Технология | Типичная ЗТВ | Характер воздействия |
|---|---|---|
| Лазер | 0,1–0,5 мм | Минимальное. На тонком металле (до 3 мм) — практически отсутствует. На толстом (20+ мм) — заметнее, возможна микрозакалка кромки. |
| Плазма | 1–5 мм | Значительное. Изменение твёрдости кромки, окалина, деформация тонких деталей, коробление листа при вырезке мелких элементов. |
| ГАР | Практически отсутствует | Термическая ЗТВ в привычном для термических процессов понимании отсутствует: нет зоны плавления, нет термического изменения структуры у кромки. |
Когда минимальная или отсутствующая ЗТВ критически важна:
- Титан и титановые сплавы — нагрев выше определённых температур вызывает поглощение водорода и охрупчивание, альфа-кейсинг. В авиации и медицине предпочтительна ГАР или лазер с минимальным тепловложением.
- Аустенитная нержавейка (AISI 304, 316) — нагрев в определённом диапазоне температур вызывает сенсибилизацию (выделение карбидов хрома на границах зёрен), что приводит к межкристаллитной коррозии. Для пищевого и фармацевтического оборудования, где предъявляются требования к стойкости сталей против межкристаллитной коррозии, тепловое воздействие на кромку необходимо контролировать или исключать.
- Термообработанные и закалённые стали — нагрев кромки вызывает отпуск, снижение твёрдости. Деталь теряет свойства в зоне реза.
- Композиты (углепластик, стеклопластик) — нагрев разрушает связующее (эпоксидную смолу), вызывает расслоение и выделение токсичных газов.
Влияние ЗТВ на последующие операции: сварка в зоне ЗТВ может привести к трещинам (суммирование термических воздействий), гибка — к растрескиванию закалённой кромки, покраска — к отслоению покрытия на окисленном участке.
3.6. Сложность геометрии деталей
| Параметр | Лазер | Плазма | ГАР |
|---|---|---|---|
| Минимальный внутренний радиус | ~0,1 мм | ~1–2 мм | ~0,4–0,6 мм |
| Минимальная ширина перемычки | ~0,5 мм (зависит от толщины) | ~5–10 мм (тепло деформирует) | ~1,5–2 мм |
| Острые углы | Да (фактически прямой угол) | Нет (дуга скругляет) | Ограниченно (инерция струи) |
| Мелкие детали (10×10 мм и менее) | Да | Нет (тепловложение, перемычки) | Да (при стабильном закреплении) |
| Резка внутренних контуров (отверстия) | Да (диаметр ≈ толщине) | Ограниченно (диаметр ≥ 1,5–2× толщины) | Да (диаметр от 1–1,5 мм) |
Лазер — лидер по детализации среди трёх технологий. Узкий рез (0,15–0,3 мм) позволяет вырезать ажурные декоративные элементы, мелкие шестерёнки, таблички с тонкими надписями. Для декоративной резки, мебельной фурнитуры, вывесок, художественных изделий из металла — оптимальный выбор.
Плазма ограничена шириной реза 2,5–4 мм и значительным тепловложением. Мелкие детали деформируются, тонкие перемычки выгорают. Плазма — для деталей размером от 50×50 мм и выше, без тонких элементов.
ГАР занимает промежуточное положение: ширина реза 0,8–1,2 мм, нет нагрева (перемычки не деформируются), но инерция водяной струи ограничивает возможность острых углов — струя «проходит» за поворот на 0,3–0,5 мм. Компенсируется программным обеспечением.
Экономика: расчёт себестоимости метра реза
Это ключевой раздел статьи. Все расчёты прозрачны: указана формула, подставлены значения, показан результат. Вы можете подставить свои данные (тариф на электроэнергию, стоимость газов, зарплату оператора) и получить расчёт для ваших условий.
приведённые ниже числа (тарифы, цены на газ и расходники, потребляемая мощность) — это пример расчёта, а не универсальные константы. Фактические значения зависят от вашего региона, договорных условий, модели оборудования и текущих рыночных цен. Для выбора технологии и станка обязательно сверяйтесь с паспортом конкретной модели, прайсами поставщиков в вашем регионе и выполняйте тестовый рез.
4.1. Методика расчёта: из чего складывается себестоимость
Формула себестоимости 1 погонного метра реза (упрощённая):
С₁м = С_час / V_рез
где:
- С_час — стоимость одного часа работы станка (руб./час)
- V_рез — линейная скорость резки (м/час)
Эта формула использует линейную скорость реза и даёт оценку себестоимости «чистого» метра — без учёта времени врезок (пирсинг), холостых перемещений, подводов/отводов и загрузки/разгрузки листа. В реальном производстве фактическая производительность ниже линейной скорости, особенно на деталях с большим числом отверстий и коротких контуров.
Для более точного расчёта себестоимости по детали или листу используйте эффективную производительность:
V_эфф = (суммарная длина реза, м) / (полное время цикла листа, ч)
где время цикла включает: время реза + суммарное время всех врезок + ускоренные перемещения + загрузка/разгрузка. Приведённые ниже расчёты по линейной скорости — это нижняя оценка себестоимости. Фактическая себестоимость будет выше.
Стоимость часа работы станка складывается из:
С_час = С_электро + С_газ + С_расходники + С_амортизация + С_ТО + С_оператор
| Компонент | Описание |
|---|---|
| С_электро | Потребление электроэнергии: станок + источник + чиллер/компрессор/насос + вытяжка |
| С_газ (или С_абразив) | Ассистирующие газы (лазер, плазма) или абразив + вода (ГАР) |
| С_расходники | Оптика, сопла, электроды, фокусирующие трубки — стоимость ÷ ресурс (часов) |
| С_амортизация | Стоимость станка ÷ срок полезного использования (часов) |
| С_ТО | Плановое обслуживание и капремонты |
| С_оператор | Зарплата с налогами и начислениями |
Базовые условия для примера расчёта (подставьте свои значения):
- Электроэнергия: 8 руб./кВт·ч (пример промышленного тарифа; фактический тариф зависит от региона, уровня напряжения и условий договора)
- Оператор: 250 руб./час (с налогами и отчислениями; ≈ ФОТ ~80 000 руб./мес.)
- Загрузка: 2000 часов/год (1 смена, 250 рабочих дней)
- Амортизация: 7 лет (84 месяца)
- Все цены — ориентир 2024–2025 год, российский рынок
4.2. Себестоимость лазерной резки (пример расчёта)
Референсный станок: волоконный лазер 6 кВт, источник Raycus, стол 3015 (3000×1500 мм), закрытый корпус, паллетный стол. Ориентировочная стоимость комплекта: ~10 000 000 руб.
Расчёт стоимости часа работы:
| Статья | Рез кислородом (чёрная сталь) | Рез азотом (нержавейка) |
|---|---|---|
| Электроэнергия (~22 кВт × 8 руб.) | 176 руб./час | 176 руб./час |
| Ассистирующий газ | O₂: ~2 м³/час × ~12 руб. = ~24 руб./час | N₂: ~25 м³/час × ~20 руб. = ~500 руб./час |
| Расходники | ~12 руб./час | ~12 руб./час |
| Амортизация (10 млн / 7 / 2000) | 714 руб./час | 714 руб./час |
| ТО (~200 000 / 2000) | 100 руб./час | 100 руб./час |
| Оператор | 250 руб./час | 250 руб./час |
| ИТОГО С_час | ~1 276 руб./час | ~1 752 руб./час |
Расшифровка расходников (ориентировочно, в пересчёте на час):
- Защитное стекло: ~500 руб., ресурс 100–200 часов → 3–5 руб./час
- Сопло: ~500 руб., ресурс 200–400 часов → 1,5–2,5 руб./час
- Фокусирующая линза: ~5 000 руб., ресурс 2000–4000 часов → 1,5–2,5 руб./час
- Керамическое кольцо: ~500 руб., ресурс 500–1000 часов → 0,5–1 руб./час
- Итого: ~8–12 руб./час (принято 12 руб./час)
Себестоимость 1 м реза чёрной стали (кислород), ориентир:
| Толщина, мм | Скорость (м/мин) | Скорость (м/час) | С_час | С₁м, руб./м |
|---|---|---|---|---|
| 1 | ~8,0 | ~480 | 1 276 | ~2,7 |
| 3 | ~3,5 | ~210 | 1 276 | ~6,1 |
| 6 | ~2,0 | ~120 | 1 276 | ~10,6 |
| 10 | ~1,2 | ~72 | 1 276 | ~17,7 |
| 16 | ~0,7 | ~42 | 1 276 | ~30,4 |
| 20 | ~0,5 | ~30 | 1 276 | ~42,5 |
| 25 | ~0,35 | ~21 | 1 276 | ~60,8 |
Себестоимость 1 м реза нержавейки AISI 304 (азот), ориентир:
| Толщина, мм | Скорость (м/мин) | Скорость (м/час) | С_час | С₁м, руб./м |
|---|---|---|---|---|
| 1 | ~30,0 | ~1 800 | 1 752 | ~1,0 |
| 3 | ~8,0 | ~480 | 1 752 | ~3,7 |
| 6 | ~3,5 | ~210 | 1 752 | ~8,3 |
| 10 | ~1,5 | ~90 | 1 752 | ~19,5 |
| 16 | ~0,7 | ~42 | 1 752 | ~41,7 |
| 20 | ~0,5 | ~30 | 1 752 | ~58,4 |
рез нержавейки азотом на толщинах свыше 10 мм — дорогой. Расход азота на толстом металле при высоком давлении возрастает, что поднимает С_час. Для толстой нержавейки (16+ мм) лазер 6 кВт экономически малоэффективен — нужен источник 12+ кВт или альтернативная технология.
Для получения чистой кромки без окислов нержавейку на лазере обычно режут азотом (инертная среда, высокое давление). При менее жёстких требованиях к кромке возможны другие варианты газа, но они дают окисленную поверхность и, как правило, требуют последующей обработки.
Ресурс лазерного источника. Производители волоконных источников заявляют ресурс диодной накачки в десятки тысяч часов. При загрузке 2000 ч/год источник, как правило, переживёт станок. Конкретные параметры ресурса и деградации мощности — по паспорту/даташиту выбранного источника. Для сравнения: ресурс CO₂-трубки существенно ниже (замена — дорогостоящая операция), что стало одной из причин вытеснения CO₂ волоконной технологией в металлорезке.
4.3. Себестоимость плазменной резки (пример расчёта)
Референсный станок: портальный станок с ЧПУ, источник Hypertherm HPR260XD (260А), стол 6020 (6000×2000 мм), водяной стол, система ЧПУ. Ориентировочная стоимость комплекта: ~4 000 000 руб.
Расчёт стоимости часа работы:
| Статья | Значение |
|---|---|
| Электроэнергия (~55 кВт × 8 руб.) | ~440 руб./час |
| Плазменные газы (O₂ + защитный) | ~30 руб./час |
| Расходники (комплект ~3 000 руб. / ~4 часа) | ~750 руб./час |
| Амортизация (4 млн / 7 / 2000) | 286 руб./час |
| ТО (~100 000 / 2000) | 50 руб./час |
| Оператор | 250 руб./час |
| ИТОГО С_час | ~1 806 руб./час |
Расходники — основная статья. Комплект расходных элементов (электрод, сопло, завихритель, защитный экран, вставка) стоит ориентировочно 2 500–4 000 руб. Ресурс — от 2 до 6 часов непрерывного реза в зависимости от силы тока и толщины. На максимальном токе (толстый металл) — износ быстрее. Принято для примера: 3 000 руб. / 4 часа = 750 руб./час. Это делает плазму дорогой в расходниках, несмотря на относительно недорогой станок.
Себестоимость 1 м реза чёрной стали (кислород), ориентир:
| Толщина, мм | Скорость (м/мин) | Скорость (м/час) | С_час | С₁м, руб./м |
|---|---|---|---|---|
| 3 | ~4,5 | ~270 | 1 806 | ~6,7 |
| 6 | ~3,2 | ~192 | 1 806 | ~9,4 |
| 10 | ~2,5 | ~150 | 1 806 | ~12,0 |
| 16 | ~2,0 | ~120 | 1 806 | ~15,1 |
| 20 | ~1,8 | ~108 | 1 806 | ~16,7 |
| 25 | ~1,5 | ~90 | 1 806 | ~20,1 |
| 30 | ~1,2 | ~72 | 1 806 | ~25,1 |
| 40 | ~0,8 | ~48 | 1 806 | ~37,6 |
| 50 | ~0,6 | ~36 | 1 806 | ~50,2 |
себестоимость метра плазменной резки относительно стабильна по толщинам — с ростом толщины скорость падает умеренно. Для чёрной стали 10–30 мм плазма, как правило, является наиболее экономичной из трёх технологий.
4.4. Себестоимость гидроабразивной резки (пример расчёта)
Референсный станок: портальный ГАР-станок, насос 37 кВт (давление ~4000 бар, мультипликаторного типа), стол 3015, 2D-голова. Ориентировочная стоимость комплекта: ~10 000 000 руб.
Расчёт стоимости часа работы:
| Статья | Значение | Комментарий |
|---|---|---|
| Электроэнергия (~42 кВт × 8 руб.) | ~336 руб./час | Насос + станок + вспомогательное |
| Абразив (~21 кг/час × ~30 руб./кг) | ~630 руб./час | Garnet mesh 80, ориентир ~30 000 руб./т |
| Вода | ~5 руб./час | 3–4 л/мин |
| Расходники | ~190 руб./час | См. расшифровку ниже |
| Амортизация (10 млн / 7 / 2000) | 714 руб./час | — |
| ТО (~300 000 / 2000) | 150 руб./час | Обслуживание насоса, замена уплотнений |
| Утилизация шлама и абразива | ~25 руб./час | — |
| Оператор | 250 руб./час | — |
| ИТОГО С_час | ~2 300 руб./час | — |
Расшифровка расходников (ориентировочно):
- Фокусирующая трубка (mixing tube): ~12 000 руб., ресурс 80–150 часов → ~100 руб./час
- Водяное сопло (алмазное): ~8 000 руб., ресурс 500–1000 часов → ~10 руб./час
- Уплотнения насоса, обратные клапаны, цилиндры высокого давления: ~150 000 руб./год → ~75 руб./час
- Прочее (смесительная камера, кожухи, фильтры): ~10 000 руб./год → ~5 руб./час
- Итого: ~190 руб./час
Абразив — главная статья расходов ГАР. При расходе ~0,35 кг/мин = ~21 кг/час и стоимости гранатового песка ~25 000–35 000 руб./тонна абразив составляет около четверти от стоимости часа работы. Системы рециклинга абразива позволяют повторно использовать часть отработанного гарнета, снижая эту статью.
Себестоимость 1 м реза чёрной стали (качество Q3), ориентир:
| Толщина, мм | Скорость (м/мин) | Скорость (м/час) | С_час | С₁м, руб./м |
|---|---|---|---|---|
| 3 | ~0,25 | ~15,0 | 2 300 | ~153 |
| 6 | ~0,12 | ~7,2 | 2 300 | ~319 |
| 10 | ~0,07 | ~4,2 | 2 300 | ~548 |
| 16 | ~0,045 | ~2,7 | 2 300 | ~852 |
| 20 | ~0,035 | ~2,1 | 2 300 | ~1 095 |
| 25 | ~0,025 | ~1,5 | 2 300 | ~1 533 |
| 40 | ~0,015 | ~0,9 | 2 300 | ~2 556 |
| 50 | ~0,012 | ~0,72 | 2 300 | ~3 194 |
Но прежде чем делать выводы, учтите: (1) после ГАР деталь, как правило, не требует зачистки, шлифовки и правки — она готова к сборке; (2) нет потерь на брак от деформаций; (3) нет изменения свойств материала; (4) ширина реза 0,8–1,2 мм против 2,5–4 мм у плазмы — экономия материала на плотном раскрое. Для дорогих материалов (титан, жаропрочные сплавы, толстая нержавейка, углепластик) — полная себестоимость детали с учётом доработки может оказаться сопоставимой или даже ниже, чем при использовании термических технологий.
4.5. Сводная таблица себестоимости 1 м реза (чёрная сталь Ст3), ориентир
| Толщина, мм | Лазер 6 кВт (O₂), руб./м | Плазма 260А, руб./м | ГАР 37 кВт (Q3), руб./м | Лидер |
|---|---|---|---|---|
| 1 | ~2,7 | — (прожог) | ~90 | Лазер |
| 3 | ~6,1 | ~6,7 | ~153 | Лазер |
| 6 | ~10,6 | ~9,4 | ~319 | Плазма (≈ лазер) |
| 10 | ~17,7 | ~12,0 | ~548 | Плазма |
| 16 | ~30,4 | ~15,1 | ~852 | Плазма |
| 20 | ~42,5 | ~16,7 | ~1 095 | Плазма |
| 25 | ~60,8 | ~20,1 | ~1 533 | Плазма |
| 30 | — | ~25,1 | ~1 920 | Плазма |
| 40 | — | ~37,6 | ~2 556 | Плазма |
| 50 | — | ~50,2 | ~3 194 | Плазма |
Ячейки-лидеры (минимальная себестоимость) выделены жирным. Прочерк — технология нецелесообразна при данной мощности.

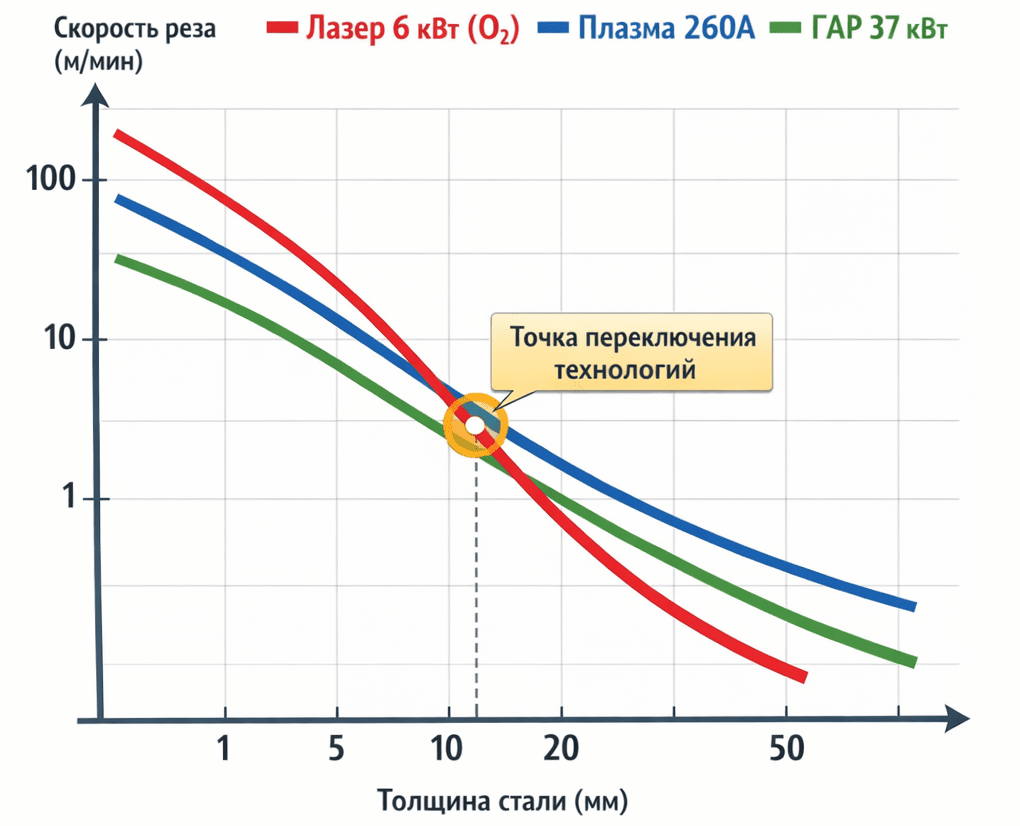

Точка пересечения лазер/плазма для чёрной стали при данной конфигурации оборудования — ориентировочно ~5–6 мм по чистой себестоимости. До этой толщины лазер дешевле. После — плазма. Но лазер даёт значительно лучшее качество кромки, поэтому на практике граница сдвигается до 10–14 мм — зависит от требований к деталям и допустимости постобработки.
4.6. Себестоимость реза нержавейки (AISI 304)
Нержавейка — особый случай. Для получения чистой, неокисленной кромки нержавейку на лазере обычно режут азотом (высокое давление). Расход азота резко возрастает с толщиной:
| Толщина, мм | Расход N₂ (м³/час) | С_газ (руб./час) | С_час лазера | Скорость (м/час) | С₁м лазер | С₁м плазма | С₁м ГАР |
|---|---|---|---|---|---|---|---|
| 3 | ~20 | ~400 | ~1 652 | ~480 | ~3,4 | ~7,5 | ~170 |
| 6 | ~28 | ~560 | ~1 812 | ~210 | ~8,6 | ~10,5 | ~350 |
| 10 | ~35 | ~700 | ~1 952 | ~90 | ~21,7 | ~14,0 | ~600 |
| 16 | ~45 | ~900 | ~2 152 | ~42 | ~51,2 | ~18,0 | ~950 |
| 20 | ~50 | ~1 000 | ~2 252 | ~30 | ~75,1 | ~20,0 | ~1 200 |
| 25 | — | — | — | — | — | ~24,0 | ~1 700 |
Вывод: на нержавейке точка пересечения лазер/плазма смещается на ~8–10 мм (против ~5–6 мм для чёрной стали) из-за дорогого азота. На 16+ мм нержавейки лазер 6 кВт экономически невыгоден — себестоимость более 50 руб./м.
Однако есть нюанс: после плазменной резки нержавейки в ЗТВ (1–5 мм) нарушается коррозионная стойкость. Если изделие эксплуатируется в агрессивной среде (пищевое производство, химическая промышленность), кромку необходимо травить или шлифовать — это дополнительные затраты. ГАР не создаёт термической ЗТВ — кромка сохраняет исходные свойства. Для ответственных изделий из нержавейки — ГАР часто является оптимальным решением, несмотря на высокую себестоимость метра реза.
4.7. Себестоимость реза алюминия
Алюминий отличается высокой теплопроводностью (в несколько раз выше, чем у стали) — лазеру нужна повышенная мощность, а плазма формирует более грубую кромку из-за вязкости расплава.
| Толщина, мм | С₁м лазер 6 кВт (N₂) | С₁м плазма 260А | С₁м ГАР (Q3) | Лидер |
|---|---|---|---|---|
| 2 | ~2,5 | — | ~120 | Лазер |
| 4 | ~5,8 | ~8,0 | ~200 | Лазер |
| 6 | ~10,5 | ~11,0 | ~330 | Лазер (≈ плазма) |
| 10 | ~25,0 | ~15,0 | ~560 | Плазма |
| 16 | ~55,0 | ~19,0 | ~900 | Плазма |
| 20 | — | ~22,0 | ~1 150 | Плазма |
Лазер на алюминии даёт чистую кромку без окалины (рез азотом). Плазма — дешевле на 10+ мм, но кромка грубее, часто требуется зачистка перед сваркой TIG. ГАР — качественно режет, но медленно и дорого; применяется для ответственных деталей (авиация, ракетостроение).

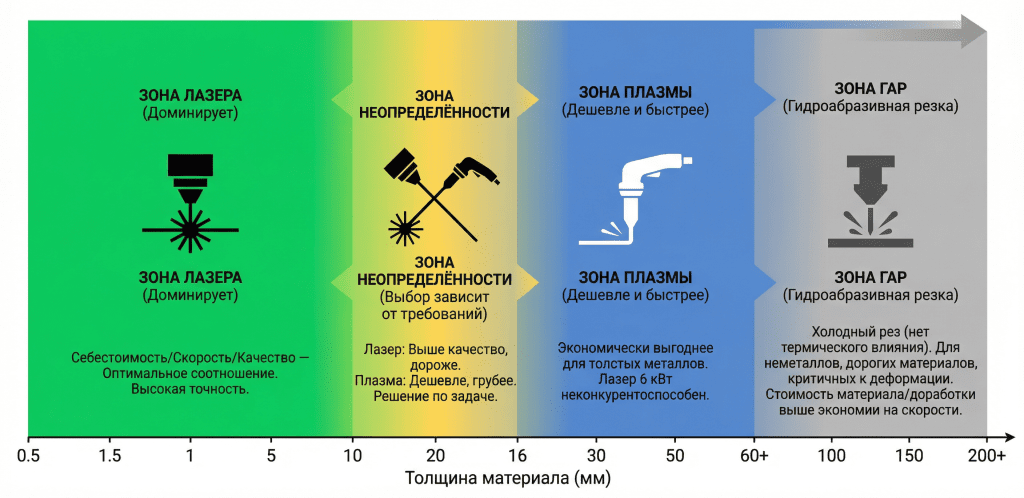

4.8. Вывод: зона выгоды каждой технологии
4.9. Скрытые затраты, которые забывают учитывать
Себестоимость метра реза — не вся себестоимость детали. Есть «скрытые» затраты, которые часто остаются за рамками расчётов, но существенно влияют на экономику:
1. Доработка кромки после реза
| Технология | Доработка | Ориентировочные дополнительные затраты |
|---|---|---|
| Лазер (N₂) | Как правило, не нужна | 0 руб. |
| Лазер (O₂) | Тонкий оксидный слой — снимается при необходимости | 0–5 руб./м |
| Плазма | Зачистка грата (болгарка/лепестковый круг), снятие окалины, иногда правка деформированных деталей | 10–30 руб./м (+ время: 30–50% от времени реза) |
| ГАР | Снятие заусенца, сушка чёрного металла от коррозии | 2–5 руб./м |
Плазменный рез, который выглядит «дёшево» по метру, может стать дорогим после учёта зачистного участка — станок, абразивные круги, оператор, время.
2. Потеря материала из-за ширины реза
Ширина реза напрямую влияет на потери материала при плотном раскрое. Чем шире рез, тем больше металла уходит в отход. Для сравнения:
| Технология | Типичная ширина реза | Влияние на раскрой |
|---|---|---|
| Лазер | 0,15–0,3 мм | Минимальные потери, возможен очень плотный раскрой |
| Плазма | 2,5–4 мм | Существенные потери, особенно на мелких деталях; необходим больший зазор между деталями |
| ГАР | 0,8–1,2 мм | Умеренные потери |
На дорогих материалах (нержавейка, титан, жаропрочные сплавы) разница в ширине реза между лазером и плазмой при плотном раскрое мелких деталей даёт заметную экономию материала.
3. Брак
- Плазма на тонком металле (менее 4 мм): прожоги, деформация — повышенный процент брака.
- Лазер: процент брака, как правило, ниже (в основном из-за дефектов листа или ошибок программирования).
- ГАР: низкий процент брака при стабильной работе насоса и своевременной замене расходников.
4. Простои на замену расходников
- Плазма: замена комплекта (электрод + сопло) каждые 2–6 часов. Замена занимает 5–15 минут. Суммарные простои за год — существенные.
- Лазер: замена защитного стекла — каждые 100–200 часов (2 минуты). Замена сопла — каждые 200–400 часов (3 минуты). Суммарные простои минимальны.
- ГАР: замена фокусирующей трубки — каждые 80–150 часов (10–15 минут). Замена водяного сопла — каждые 500–1000 часов. Суммарные простои умеренные.
5. Структура деталей и её влияние на себестоимость
Себестоимость сильно зависит от «структуры реза»: чем больше врезок, мелких отверстий и коротких контуров, тем выше доля времени на пирсинг и ускоренные перемещения, и тем ниже фактическая производительность по метрам реза в час. Две детали одинаковой толщины, но с разным числом отверстий могут различаться по себестоимости в разы.
6. Инфраструктура и площадь
- ГАР: фундамент под насос (виброизоляция), водоподготовка (фильтрация, умягчение), система сбора и утилизации отработанного абразива и шлама (требования к обращению с отходами зависят от разрезаемого материала), площадь для хранения абразива (1 биг-бэг = 1 тонна), канализация или система рециркуляции воды.
- Плазма: мощная вытяжка с фильтровентиляцией (обязательно по требованиям охраны труда — значительное выделение дыма и газов), водяной стол (снижает задымление и шум, но требует обслуживания и защиты от коррозии).
- Лазер: закрытая кабина или ограждение с межблокировками (требование безопасности), стабильное электроснабжение, чиллер (можно снаружи), компрессор или газификатор.
Стоимость владения оборудованием (TCO — Total Cost of Ownership)
5.1. Стоимость покупки станка
Ориентировочные ценовые диапазоны на российском рынке (2024–2025):
цены зависят от комплектации, включения/невключения НДС, стоимости доставки, монтажа и пусконаладки, а также набора опций. Диапазоны приведены для ориентира — уточняйте полную смету у поставщика.
| Класс оборудования | Ориентировочный ценовой диапазон | Что влияет на цену |
|---|---|---|
| Лазерный станок | от 3 млн руб. | Мощность источника (1–20+ кВт), бренд (Raycus / MAX / IPG), размер стола (1530–6020), паллетный стол, трубный модуль, закрытый корпус |
| Плазменный станок с ЧПУ | от 1,5 млн руб. | Размер стола, тип источника (бюджетный / HD Hypertherm), система ЧПУ, водяной стол, суппорт для маркировки |
| ГАР-станок | от 5 млн руб. | Мощность насоса (15–75+ кВт), тип насоса (мультипликатор/плунжер), размер стола, 2D/5-осевая голова, количество режущих голов |
Что часто НЕ входит в стоимость станка и покупается отдельно:
- Компрессор (для лазера, для плазмы)
- Газификатор азота/кислорода или баллонное хозяйство
- Чиллер для лазера (часто в комплекте, но проверяйте)
- Фильтровентиляционная установка / вытяжка
- Система водоподготовки для ГАР
- Стабилизатор/ИБП
- Доставка и пусконаладка
- Обучение операторов
Уточняйте полную смету у поставщика. Мы комплектуем оборудование полностью — с компрессором, газификатором, вытяжкой и пусконаладкой — чтобы вы получили рабочий комплекс, а не станок без обвязки.
5.2. Подготовка площадки
| Технология | Требования к площадке | Ориентировочная стоимость подготовки |
|---|---|---|
| Лазер | Ровное основание (бетонный пол, без фундамента), электрика 30–80 кВт, вытяжка/фильтровентиляция, заземление, защитная кабина/ограждение с межблокировками, место под чиллер (можно снаружи), место под компрессор/газификатор | 200 000–800 000 руб. |
| Плазма | Усиленная вытяжка (обязательно — значительное выделение дыма), водяной стол (опционально), электрика 60–100 кВт, заземление | 150 000–500 000 руб. |
| ГАР | Фундамент под насос (виброизоляция), водоподготовка (фильтры, умягчение), система сбора/утилизации шлама, канализация или рециркуляция, площадь для хранения абразива, электрика 50–100 кВт | 300 000–1 500 000 руб. |
5.3. Ежегодные эксплуатационные расходы (при 2000 часов/год), ориентир
| Статья расходов | Лазер 6 кВт | Плазма 260А | ГАР 37 кВт |
|---|---|---|---|
| Электроэнергия | ~352 000 | ~880 000 | ~672 000 |
| Газы / абразив | ~48 000 (O₂) — ~1 000 000 (N₂) | ~60 000 | ~1 260 000 |
| Расходники | ~24 000 | ~1 500 000 | ~380 000 |
| ТО | ~200 000 | ~100 000 | ~300 000 |
| Оператор (1 смена) | ~500 000 | ~500 000 | ~500 000 |
| Утилизация | — | — | ~50 000 |
| ИТОГО (без амортизации) | ~1 124 000 – 2 076 000 | ~3 040 000 | ~3 162 000 |
плазма — наиболее доступный по капзатратам станок, но один из наиболее дорогих в расходниках (~1,5 млн руб./год на электроды и сопла при данных условиях). ГАР — значительная статья на абразив (~1,26 млн руб./год). Лазер — наиболее сбалансированный по операционным расходам, особенно при резе кислородом (чёрная сталь).
5.4. Срок окупаемости
Методика:
Срок окупаемости = Стоимость оборудования «под ключ» / (Годовая выручка – Годовые расходы)
Три сценария (ориентировочные):
Сценарий А — Лазер 6 кВт, услуги контрактной резки
- Капзатраты: ~12 млн руб. (станок + обвязка + пусконаладка)
- Загрузка: 2000 ч/год
- Средняя выручка: ~3 500 руб./час реза (ориентир рыночных цен на лазерную резку)
- Годовая выручка: ~7 000 000 руб.
- Годовые расходы: ~1 600 000 руб. (средний OPEX)
- Годовая прибыль (операционная): ~5 400 000 руб.
- Окупаемость: ~2,2 года
Сценарий Б — Плазма 260А, производство металлоконструкций
- Капзатраты: ~5 млн руб.
- Загрузка: 1800 ч/год
- Средняя выручка: ~3 000 руб./час (рез + работа)
- Годовая выручка: ~5 400 000 руб.
- Годовые расходы: ~2 740 000 руб.
- Годовая прибыль: ~2 660 000 руб.
- Окупаемость: ~1,9 года
Сценарий В — ГАР 37 кВт, камнеобработка и спецматериалы
- Капзатраты: ~13 млн руб.
- Загрузка: 1500 ч/год
- Средняя выручка: ~5 000 руб./час (высокая маржа на уникальных работах)
- Годовая выручка: ~7 500 000 руб.
- Годовые расходы: ~2 850 000 руб.
- Годовая прибыль: ~4 650 000 руб.
- Окупаемость: ~2,8 года
Вывод: при данных условиях плазма окупается быстрее благодаря низким капзатратам. Лазер — быстрая окупаемость при стабильной загрузке тонким/средним металлом. ГАР — дольше, но занимает уникальную нишу с минимальной конкуренцией и высокой маржой. Конкретный срок окупаемости зависит от загрузки, рыночных цен в вашем регионе и структуры заказов.
Реальный срок окупаемости зависит от загрузки, рыночных цен в вашем регионе, структуры заказов. Наши инженеры делают индивидуальный расчёт окупаемости под конкретные условия — бесплатно. Присылайте ТЗ — считаем за 1–2 рабочих дня.
Преимущества и недостатки каждой технологии
6.1. Лазерная резка
Преимущества
- Высокая точность и чистая кромка на тонком и среднем металле
- Максимальная скорость на толщинах до 6 мм — в разы быстрее плазмы и ГАР
- Минимальная ширина реза (0,15–0,3 мм) — экономия материала при плотном раскрое
- Минимальная ЗТВ (0,1–0,5 мм) — деталь не деформируется
- Рез азотом — кромка готова под покраску/сварку без обработки
- Сложные контуры, мелкие детали, тонкие перемычки — без ограничений
- Длительный заявленный ресурс волоконного источника
- Высокая степень автоматизации (паллетные столы, автоматические загрузчики)
- Возможность резки отражающих металлов (медь, латунь) волоконным лазером достаточной мощности
Недостатки
- Высокая стоимость оборудования (от 3 млн руб. за базовый комплект, от 5 млн за рабочий)
- Оптимальная толщина — до 20–25 мм; на больших толщинах падает эффективность и качество
- Дорогой расход азота на толстой нержавейке (16+ мм — нецелесообразно при 6 кВт)
- Волоконный лазер в промышленной практике применяется для металлов; для неметаллов нужен CO₂ — отдельный станок
- Требования к чистоте ассистирующих газов и стабильности электропитания
- Требования по лазерной безопасности (защитная кабина, межблокировки)
- Ремонт оптики — дорогостоящий
6.2. Плазменная резка
Преимущества
- Самый низкий порог входа — станок с ЧПУ от 1,5 млн руб.
- Лучшее соотношение цена/производительность на толщинах 6–50 мм
- Высокая скорость на средних и толстых металлах
- Резка металла до 150+ мм
- Работа на сжатом воздухе — минимальные затраты на газ
- Простота в освоении: обучение оператора 3–5 дней
- Быстрая окупаемость
Недостатки
- Только токопроводящие материалы
- Широкий рез (2,5–4 мм) — повышенные потери материала при плотном раскрое
- Значительная ЗТВ (1–5 мм): деформация тонких деталей, изменение свойств кромки
- Конусность реза 2–5° (на обычной плазме)
- Грат, окалина, шероховатость — зачистной участок, как правило, обязателен
- Ограниченная точность по сравнению с лазером и ГАР
- Значительное выделение дыма и шума — серьёзные требования к вытяжке (по нормам охраны труда)
- Высокий расход расходников: замена электрода/сопла каждые 2–6 часов (значительная статья годовых расходов)
- На тонком металле (менее 3 мм) — прожоги, деформация, повышенный брак
6.3. Гидроабразивная резка
Преимущества
- Наибольшая универсальность по материалам среди трёх технологий: металлы, камень, стекло, керамику, композиты, пластик
- Термическая ЗТВ практически отсутствует
- Высокая точность
- Нет изменения структуры материала, нет микротрещин, нет окисления кромки
- Резка толстых заготовок — до 200–300 мм
- Нет дымовых газов и продуктов горения (но образуется отработанный абразив и шлам, требующий утилизации)
- Пакетная резка тонких листов (несколько слоёв одновременно)
- 5-осевая резка: фаски, компенсация конусности, резка под углом
Недостатки
- Самая низкая скорость из трёх технологий: в десятки раз медленнее лазера на тонком металле
- Высокая себестоимость метра реза (абразив — значительная доля стоимости часа)
- Высокая стоимость оборудования и инфраструктуры (от 5 млн руб. за станок)
- Мокрый процесс — коррозия деталей из чёрной стали (нужна сушка и защита)
- Значительный уровень шума (снижается подводной резкой, шумозащитными кожухами, обязательны СИЗ органов слуха)
- Дорогое ТО насоса высокого давления (замена уплотнений, клапанов)
- Необходимость сбора и утилизации отработанного абразива и шлама (требования зависят от разрезаемого материала)
- Требуется фундамент, водоподготовка, канализация или рециркуляция
Логика выбора технологии: «Материал × Толщина × Требования к качеству»
Критерии выбора. При сравнении технологий важно определить, что считается приемлемым качеством для вашей задачи: допуски по размерам, шероховатость кромки, допустимость ЗТВ и постобработки. Технология, дешёвая по метру реза, может оказаться дорогой по детали, если после неё нужна зачистка, травление или правка.
7.1. Выбор по материалу
Чёрная сталь (Ст3, С255, S355):
- До 20 мм → лазер (быстро, точно, без доработки)
- 10–60 мм → плазма (дешевле и быстрее, но нужна зачистка)
- 60+ мм или нужен холодный рез → ГАР
Нержавеющая сталь (AISI 304, 316, 12Х18Н10Т):
- До 12–16 мм → лазер (чистая кромка, но дорогой азот на толстом)
- 16+ мм, если допустима ЗТВ → плазма (но кромку необходимо травить/шлифовать для восстановления коррозионной стойкости)
- Любая толщина, когда ЗТВ недопустима (пищевое оборудование, медицина, фармацевтика) → ГАР
Алюминий и сплавы (АМг, АД31, Д16):
- До 10–12 мм → лазер волоконный (чистый рез азотом, без окалины)
- 6+ мм, когда допустима доработка → плазма (дешевле, но кромка грубее)
- Ответственные детали (авиация) → ГАР
Медь, латунь, бронза:
- Волоконный лазер мощностью 4+ кВт (стабильность и предельные толщины зависят от оптики и защиты от обратного отражения)
- ГАР — на любых толщинах
- Плазма — возможна, но качество и точность ограничены
Титан (ВТ1-0, ВТ6, ОТ4):
- ГАР — предпочтительная технология (нет термической ЗТВ, нет окисления)
- Лазер — возможен в среде инертного газа (аргон), но ЗТВ присутствует
- Плазма — крайне нежелательно (ЗТВ критична для титана)
Камень, стекло, керамика, композиты:
- Только ГАР. Лазер и плазма к этим материалам не применимы.
Оцинкованная и окрашенная сталь:
- Лазер — аккуратно, с подбором режимов (минимизация повреждения покрытия)
- ГАР — когда покрытие должно быть сохранено без термоповреждения
7.2. Выбор по толщине
| Толщина | Рекомендация |
|---|---|
| 0,5–4 мм | ЛАЗЕР — лидер без оговорок. Плазма — прожоги, деформация. ГАР — в десятки раз медленнее. |
| 4–12 мм | ЛАЗЕР или ПЛАЗМА. Лазер — дороже, но кромка лучше. Плазма — дешевле на верхней границе. Выбор зависит от требований к качеству. |
| 12–20 мм | ПЛАЗМА — оптимальна по цене/скорости. Лазер 6 кВт — возможен, но дорого. Лазер 12+ кВт — конкурентоспособен. ГАР — когда нужен холодный рез. |
| 20–50 мм | ПЛАЗМА — наиболее экономичная. Лазер 20+ кВт — теоретически можно, но станок стоит существенно дороже. ГАР — для точности и холодного реза. |
| 50–150 мм | ПЛАЗМА (до 150 мм) или ГАР (до 300 мм). Лазер — нецелесообразен. |
| 150+ мм | ГАР — из трёх рассматриваемых технологий только она обеспечивает рез на таких толщинах. |
7.3. Выбор по требованиям к кромке и точности
- Высокая точность, чистая кромка, без доработки, «под покраску/сварку из-под станка» → Лазер (тонкий/средний металл) или ГАР (любой материал/толщина).
- Допустима зачистка, важны скорость и себестоимость → Плазма.
- Кромка без термической ЗТВ, без микротрещин, для ответственных/сертифицированных изделий (авиация, медицина, атомная отрасль) → ГАР.
7.4. Сводная матрица сравнения
| Параметр | Лазер | Плазма | ГАР |
|---|---|---|---|
| Точность / повторяемость | ★★★★★ | ★★★ | ★★★★ |
| Качество кромки | ★★★★★ | ★★★ | ★★★★ |
| Постобработка не требуется | ★★★★★ | ★★ | ★★★★ |
| Отсутствие термической ЗТВ | ★★★★ | ★★ | ★★★★★ |
| Скорость (тонкий металл, до 6 мм) | ★★★★★ | ★★★ | ★ |
| Скорость (толстый металл, 20+ мм) | ★★ | ★★★★★ | ★★ |
| Себестоимость реза (тонкий) | ★★★★★ | ★★★ | ★ |
| Себестоимость реза (толстый) | ★★ | ★★★★★ | ★★ |
| Универсальность по материалам | ★★★ | ★★ | ★★★★★ |
| Капитальные затраты (дешевле = больше ★) | ★★★ | ★★★★★ | ★★ |
| Эксплуатационные расходы (дешевле = больше ★) | ★★★★ | ★★★ | ★★★ |
| Квалификация персонала (проще = больше ★) | ★★★★ | ★★★★★ | ★★★ |
| Инфраструктура (проще = больше ★) | ★★★★ | ★★★★ | ★★ |
| Экологичность (дым, шум) | ★★★★ | ★★ | ★★★★ |
| Автоматизация | ★★★★★ | ★★★ | ★★★ |
| Окупаемость | ★★★★ | ★★★★★ | ★★★ |
Практические сценарии: какую технологию выбрать под ваш бизнес
8.1. Сценарий 1: Производство металлоконструкций и металлоизделий
Типичные задачи: раскрой листовой стали 3–20 мм (С255, С345, S355), вырезка фланцев, косынок, рёбер жёсткости, деталей каркасов. Нержавейка 1–6 мм — ограждения, перила, элементы фасадов.
Требования: средняя точность (±0,5 мм достаточно), высокая производительность, кромка «под сварку» (допустима зачистка).
Рекомендация:
- Основной станок — лазер 4–6 кВт. Покрывает большинство задач на стали до 16 мм. Кромка после кислородного реза — готова под полуавтоматическую сварку (MIG/MAG) без дополнительной обработки. Мелкие детали, отверстия, сложные контуры — без проблем.
- Дополнительно — плазма HD (для толстого листа). Если регулярно появляются заказы на сталь 16–40 мм (балки, опорные плиты, тяжёлые фланцы) — плазменный станок как второй в парке. Ориентировочное соотношение: 70% объёма на лазере, 30% на плазме.
Ориентировочная окупаемость лазера 6 кВт: при загрузке 2000 ч/год, средней выручке ~3 000 руб./час, OPEX ~1 400 000 руб./год → окупаемость комплекта (~12 млн руб.) — около 2–2,5 года (зависит от загрузки и рыночных цен в вашем регионе).
8.2. Сценарий 2: Услуги контрактной/заказной резки (Job-shop)
Типичные задачи: широкий спектр заказов — от единичных деталей до серий, разные материалы (чёрная, нержавейка, алюминий), толщины от 0,5 до 30+ мм, сжатые сроки.
Рекомендация:
- Старт — лазер. Покрывает максимум заказов, даёт высокую маржу на тонком металле (1–6 мм), привлекает клиентов качеством кромки. Мощность от 3 кВт (бюджетный старт) до 6 кВт (оптимум).
- Расширение — плазма и/или ГАР. Плазма — для толстого металла (16+ мм). ГАР — для уникальных заказов (камень, стекло, композиты, титан) с высокой маржинальностью.
Стратегия роста: лазер → набор клиентской базы → анализ структуры заказов → добавление второго станка (плазма или ГАР) под выявленный спрос.
анализируем номенклатуру, толщины, объёмы и предлагаем конкретные модели с расчётом окупаемости.
8.3. Сценарий 3: Высокоточные детали (приборостроение, медицина, авиация)
Типичные задачи: жёсткие допуски ±0,05–0,1 мм, отсутствие термической ЗТВ, сертификация по отраслевым стандартам. Материалы: титан ВТ6, жаропрочные сплавы, нержавейка 12Х18Н10Т, алюминиевые сплавы Д16, В95.
Рекомендация:
- Лазер — для тонких деталей из стали и алюминия (до 6–10 мм), где допустима минимальная ЗТВ
- ГАР с 5-осевой головой — для титана, спецсплавов, деталей с требованием отсутствия термической ЗТВ. 5-осевая голова обеспечивает компенсацию конусности и снятие фасок «из-под станка»
8.4. Сценарий 4: Камнеобработка, резка стекла, композитов
Типичные задачи: фигурная резка гранита, мрамора, керамогранита (столешницы, панно, мозаика), резка стекла (витражи, зеркала, декоративные элементы), раскрой углепластика (CFRP) и стеклопластика (GFRP) для авиации, автоспорта, судостроения.
Рекомендация: только ГАР. Лазер и плазма не применимы к этим материалам. ГАР — единственная из рассматриваемых технологий, обеспечивающая точную фигурную резку неметаллов.
Особенность: услуги резки камня, стекла и композитов, как правило, стоят дорого (высокая маржа). При стабильном потоке заказов окупаемость ГАР — ориентировочно 2–3 года.
8.5. Сценарий 5: Малый бизнес, стартап, ограниченный бюджет
Условия: капитал 2–5 млн руб., нужна быстрая окупаемость, минимальный риск.
Рекомендация (вариант А):плазменный станок с ЧПУ — от 1,5–2,5 млн руб. Самый низкий порог входа. Резка стали 3–30 мм для металлоконструкций, ворот, ограждений, каркасов. Освоение рынка, набор клиентской базы. Через 1,5–2 года — накопления на лазер.
Рекомендация (вариант Б):лазер 1–3 кВт — от 3–5 млн руб. Если фокус — тонкий металл (мебельная фурнитура, декор, вывески, рекламные конструкции, корпуса электрощитов). Качество кромки — конкурентное преимущество. Маржа выше, чем на плазме.
ускоренная амортизация, экономия на налоге на прибыль, платежи из выручки станка. Первый взнос — от 10%. Станок начинает зарабатывать с первого дня.
8.6. Сценарий 6: Тяжёлая промышленность (толстый металл 30–100+ мм)
Типичные задачи: судостроение, мостостроение, тяжёлое машиностроение, производство трубопроводной арматуры, горно-шахтное оборудование. Материалы: сталь 09Г2С, 10ХСНД толщиной 30–100+ мм.
Рекомендация:
- Плазма — основной инструмент. Скорость на толстом металле, низкая себестоимость. Для массового раскроя листа.
- ГАР — для ответственных узлов: фланцы, детали под сварку без механической обработки кромки, заготовки из закалённых сталей.
- Комбинация плазма + ГАР — оптимальна для крупного производства.
Комбинирование технологий на одном производстве
Крупные производства редко ограничиваются одной технологией. Каждый станок закрывает свою нишу — суммарная эффективность выше, чем попытка «делать всё одним станком».
Оптимальные связки:
| Связка | Что покрывает | Для кого |
|---|---|---|
| Лазер + Плазма | Лазер — тонкий/средний металл (точность, скорость). Плазма — толстый металл (экономия). | Металлоконструкции, машиностроение |
| Лазер + ГАР | Лазер — поточные детали из стали/алюминия. ГАР — спецматериалы, ответственные изделия. | Приборостроение, авиация, Job-shop |
| Плазма + ГАР | Плазма — массовый рез чёрного металла. ГАР — точные детали, неметаллы. | Тяжёлая промышленность, камнеобработка + металл |
| Все три | Полный цикл, максимальная универсальность | Крупные Job-shop, многопрофильные заводы |
Правило маршрутизации заказов: каждую деталь режет тот станок, который обеспечивает минимальную полную себестоимость детали (включая постобработку) при допустимом качестве. Фланец из С255 толщиной 20 мм с допуском ±1 мм — на плазму. Декоративную панель из нержавейки 1,5 мм — на лазер. Деталь из титана ВТ6 толщиной 15 мм для авиации — на ГАР.
и помогаем спроектировать парк станков под конкретные задачи и бюджет — от одного станка до комплексного цеха резки. Подбираем не «то, что есть на складе», а то, что решает задачу.
Тренды и будущее технологий резки
Рост мощности волоконных лазеров. Источники 12–30 кВт стали серийными, появились модели 40–60 кВт. Лазеры высокой мощности уверенно режут сталь 40+ мм с качеством, сопоставимым с плазмой, постепенно расширяя зону конкуренции. Однако стоимость таких станков остаётся высокой, что ограничивает доступность для малого и среднего бизнеса.
Развитие HD/XPR-плазмы. Качество реза на системах последнего поколения существенно приблизилось к лазерному на толщинах 6–25 мм: сниженная конусность, улучшенная шероховатость. Плазма не сдаёт позиции, а развивается. Ресурс расходников у новых систем заметно вырос по сравнению с предыдущим поколением.
Развитие ГАР. Увеличение рабочего давления повышает скорость и точность реза. Микро-ГАР (струя малого диаметра) — для мелких деталей электроники и медицины. Системы рециклинга абразива снижают расход гарнета, что существенно улучшает экономику процесса.
Автоматизация. Роботизированная загрузка/выгрузка листа, автоматические склады листового металла (tower), интеграция с ERP/MES-системами предприятия, автоматический нестинг (оптимизация раскроя) — всё это сокращает потери и повышает производительность.
Вывод: все три технологии развиваются параллельно, ни одна не вытесняет другую. Лазер расширяет свою зону в сторону толстых металлов, плазма улучшает качество, ГАР снижает стоимость владения. Выбор как определялся, так и будет определяться конкретными задачами производства.
Сводная таблица-шпаргалка для выбора
| Параметр | Лазер | Плазма | ГАР |
|---|---|---|---|
| Точность | ★★★★★ | ★★★ | ★★★★ |
| Скорость (тонкий, до 6 мм) | ★★★★★ | ★★★ | ★ |
| Скорость (толстый, 20+ мм) | ★★ | ★★★★★ | ★★ |
| Качество кромки | ★★★★★ | ★★★ | ★★★★ |
| Универсальность материалов | ★★★ (металлы) | ★★ (токопроводящие) | ★★★★★ (практически любые) |
| Стоимость станка (дешевле = ★) | ★★★ | ★★★★★ | ★★ |
| Себестоимость реза (тонкий металл) | ★★★★★ | ★★★ | ★ |
| Себестоимость реза (толстый металл) | ★★ | ★★★★★ | ★★ |
| Отсутствие термической ЗТВ | ★★★★ | ★★ | ★★★★★ |
| Простота эксплуатации | ★★★★ | ★★★★★ | ★★★ |
| Экологичность (дым/шум) | ★★★★ | ★★ | ★★★★ |
| Окупаемость | ★★★★ | ★★★★★ | ★★★ |
Звёзды отражают качественное сравнение технологий между собой, а не абсолютные значения. Конкретные числа себестоимости, точности и скорости зависят от модели станка и условий — см. расчётные таблицы в разделе 4.

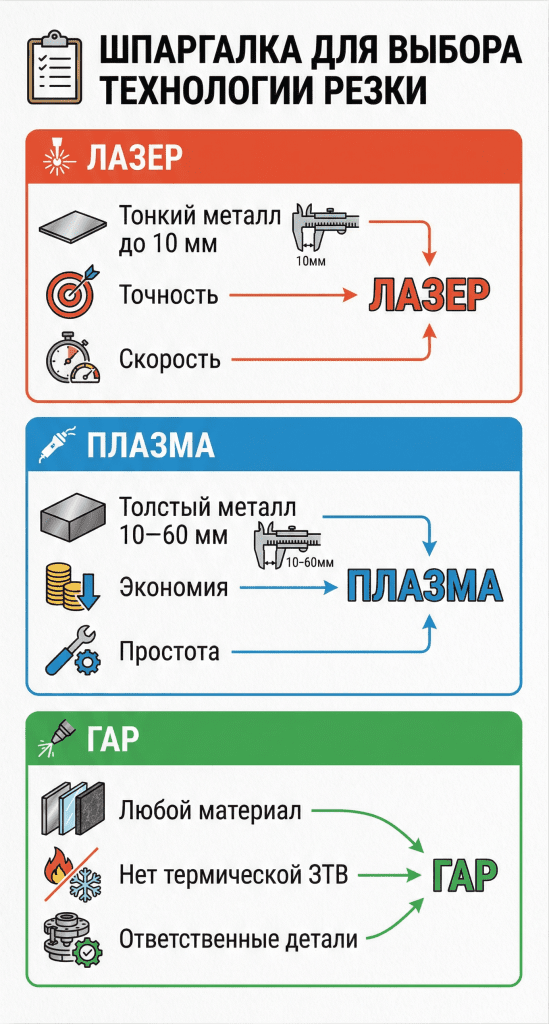

Быстрый ответ:
- Тонкий металл до 10 мм, точность, скорость → ЛАЗЕР
- Толстый металл 10–60 мм, экономия, простота → ПЛАЗМА
- Любой материал, нет термической ЗТВ, ответственные детали → ГАР
Чек-лист выбора технологии резки
Ответьте на 10 вопросов — и получите рекомендацию:
- Какой материал режете чаще всего?
а) Чёрная сталь → лазер или плазма
б) Нержавейка → лазер (до 16 мм) или ГАР
в) Алюминий → лазер
г) Камень, стекло, керамика, композиты → только ГАР
д) Разные материалы → зависит от остальных ответов - Преобладающая толщина?
а) До 6 мм → лазер
б) 6–20 мм → лазер или плазма
в) 20–50 мм → плазма
г) 50+ мм → плазма или ГАР - Требования к точности?
а) ±0,1 мм и выше → лазер или ГАР
б) ±0,5 мм → любая технология
в) ±1 мм и более → плазма - Допустимо ли термическое воздействие на кромку?
а) Да → лазер или плазма
б) Нет, категорически → только ГАР - Объём производства?
а) Серийный, высокая загрузка → лазер или плазма
б) Мелкосерийный/штучный → зависит от материала - Нужна ли постобработка кромки?
а) Нет, деталь идёт сразу в сборку/покраску → лазер или ГАР
б) Да, есть зачистной участок → плазма допустима - Бюджет на оборудование?
а) До 3 млн руб. → плазма
б) 3–10 млн руб. → лазер или плазма
в) 10+ млн руб. → любая технология - Ограничения по инфраструктуре?
а) Нет подвода воды/канализации → не ГАР
б) Нет возможности организовать мощную вытяжку → не плазма
в) Ограничений нет → любая технология - Важна ли универсальность (резка разных материалов одним станком)?
а) Да → ГАР
б) Нет, только металл → лазер или плазма - Планируете масштабирование?
а) Да → начните с лазера, добавьте второй станок позже
б) Нет → выбирайте строго под текущие задачи
Отправьте результаты нашему инженеру — он подтвердит рекомендацию и подберёт конкретную модель станка с расчётом окупаемости. Это бесплатно и занимает 1–2 рабочих дня.
Наше оборудование и условия поставки
Мы разобрали технологии, посчитали экономику, сравнили параметры. Следующий шаг — выбор конкретного станка.
Ассортимент
Станки лазерной резки. Волоконные, мощность от 1 до 20+ кВт. Источники Raycus, MAX, IPG. Столы от 1530 до 6020+. Модели с паллетным (двусторонним) столом, с трубным модулем, закрытый/открытый корпус.
Станки плазменной резки с ЧПУ. Портальные, размеры столов от 1500×3000 до 3000×12000 мм. Совместимость с источниками Hypertherm, Kjellberg, Thermal Dynamics. Комбинированные (плазма + газ).
Станки гидроабразивной резки. Размеры столов от 1500×1500 до 4000×8000 мм. Насосы от 15 до 75+ кВт. 2D и 5-осевые головы.
Почему работают с нами
Рекомендуем технологию, а не «продаём то, что есть». У нас в ассортименте станки всех трёх типов. Нам нет смысла навязывать лазер, если задача решается плазмой за вдвое меньший бюджет. И наоборот.
Гибкий подбор. Подберём аналог из наличия, если конкретная модель недоступна. Оптимизируем смету: предложим вариант дешевле или производительнее. Бронируем дефицитные позиции.
Бесплатный тестовый рез. Пришлите чертёж и образцы материала — вырежем, покажем качество кромки, посчитаем себестоимость. Вы увидите результат до покупки.
Бесплатная консультация инженера-технолога. Разберём ваши задачи (материалы, толщины, объёмы, допуски), рассчитаем себестоимость метра реза, подберём оптимальную технологию и модель.
Пусконаладка и обучение. Ваши операторы начнут работать самостоятельно в первые дни. Обучение — в рамках пусконаладки.
Сервис. Сервисный центр, склад запчастей и расходников: линзы, сопла, защитные стёкла, электроды, фокусирующие трубки — в наличии, доставка 1–3 дня по всей России.
Финансирование:
- Лизинг (ускоренная амортизация — экономия на налоге на прибыль, платежи из выручки станка, первый взнос от 10%)
- Кредит, рассрочка платежа
- Работа со спецсчетами (44-ФЗ, 223-ФЗ)
- Банковская гарантия — финансовая безопасность сделки
Доставка по всей России — в любой регион, включая Дальний Восток, Крайний Север, Калининград.
Следующий шаг
Не определились с технологией? Это нормально — слишком много переменных. Оставьте заявку:
- ✅ Проанализируем ваши задачи (материалы, толщины, объёмы, допуски)
- ✅ Рассчитаем себестоимость метра реза для вашего случая
- ✅ Подберём оптимальную технологию и конкретную модель станка
- ✅ Предложим варианты финансирования (лизинг, рассрочка, кредит)
Или пришлите чертёж + материал + толщину на WhatsApp/email — сделаем расчёт и тестовый рез бесплатно.
FAQ — Часто задаваемые вопросы
Да. Волоконный лазер (длина волны около 1,06 мкм) применяется для резки отражающих металлов. Стабильность и предельные толщины зависят от мощности, оптики и наличия защиты от обратного отражения. Для уверенного реза меди рекомендуется мощность от 3–4 кВт. Латунь режется легче меди из-за меньшей теплопроводности. CO₂-лазер для этих материалов имеет серьёзные ограничения из-за высокой отражательной способности на длине волны 10,6 мкм.
Для чёрной стали — кислород (участвует в экзотермической реакции, помогает резать). Расход относительно невелик, стоимость газа в общей себестоимости — незначительная доля. Для нержавейки и алюминия — азот (инертная среда, чистая кромка без окислов). Расход значительно выше, особенно на толстом металле — азот становится существенной статьёй расходов. Третий вариант — сжатый воздух (через компрессор): наименее затратный вариант, но качество кромки ниже (окисление, лёгкий грат). Подходит для деталей, которые идут под покраску или доработку. Конкретные расходы и цены зависят от региона, способа газоснабжения (баллоны, газификатор, рампа) и толщины материала.
Технически плазма режет от 1 мм. Но на практике при толщине менее 3 мм возникают характерные проблемы: прожоги (избыточное тепловложение), деформация (коробление листа), низкое качество кромки (широкий рез, грат). На HD-системах последнего поколения с точной регулировкой тока можно получить приемлемый рез на 2 мм, но это не штатный режим. Для тонкого металла (0,5–3 мм) лазер — оптимальный вариант.
Гидроабразивная резка — шумный процесс. Основной источник шума — удар струи о материал и о воду в ванне. Решения: подводная резка (уровень воды на 30–50 мм выше поверхности заготовки — существенно снижает шум), шумозащитный кожух вокруг зоны реза, обязательно — СИЗ органов слуха (наушники/беруши). Ряд станков комплектуется автоматическим подъёмом уровня воды в ванне.
Зависит от условий. При низких капзатратах плазменный станок нередко окупается быстрее других — типичный ориентир 1,5–2,5 года. Но маржа на тонком металле у лазера выше. Лазер 6 кВт при стабильной загрузке окупается ориентировочно за 2–3 года. ГАР — дольше (3–5 лет), но занимает уникальную нишу (камень, стекло, титан), где конкуренция ниже и цены на услуги выше. Конкретный срок зависит от загрузки, рыночных цен на резку в вашем регионе и структуры заказов. Присылайте данные — посчитаем окупаемость для вашего случая.
ГАР — да, практически любые твёрдые материалы одним станком. Переход между металлом и камнем — только смена программы, иногда — корректировка давления и расхода абразива. Лазер CO₂ — металл + неметаллы (дерево, акрил, ткань), но по металлу уступает волоконному. Волоконный лазер — в промышленной практике применяется для металлов. Плазма — только токопроводящие металлы. Если нужна универсальность по материалам — ГАР не имеет альтернатив среди рассматриваемых технологий.
Ориентировочно (при базовых условиях примера: электричество 8 руб./кВт·ч, оператор 250 руб./час, амортизация 7 лет, загрузка 2000 ч/год):
- Лазер 6 кВт: ~1 276 руб./час (рез O₂) — ~1 752 руб./час (рез N₂)
- Плазма 260А: ~1 806 руб./час
- ГАР 37 кВт: ~2 300 руб./час
Без учёта амортизации (если станок уже куплен): лазер — ~562–1 038 руб./час, плазма — ~1 520 руб./час, ГАР — ~1 586 руб./час. Подставьте ваши фактические тарифы и цены для корректного расчёта.
ЗТВ (зона термического влияния) — область материала рядом с кромкой реза, в которой произошли структурные изменения из-за нагрева: рост зерна, фазовые превращения, изменение твёрдости, микротрещины, окисление. ЗТВ критична для: титана (охрупчивание), нержавейки в пищевом и медицинском оборудовании (потеря коррозионной стойкости из-за сенсибилизации — межкристаллитная коррозия), закалённых сталей (отпуск кромки, потеря твёрдости), композитов (разрушение связующего). Если термическая ЗТВ недопустима — из трёх рассматриваемых технологий подходит только ГАР.
Да. Лизинг промышленного оборудования — стандартная практика. Преимущества: ускоренная амортизация, экономия на налоге на прибыль (лизинговые платежи относятся на себестоимость), платежи из выручки станка, первый взнос от 10–20%. Мы работаем с ведущими лизинговыми компаниями и помогаем с оформлением. Также доступны кредит, рассрочка, работа со спецсчетами (44-ФЗ, 223-ФЗ).
Специальное образование не требуется. Обучение оператора лазерного или плазменного станка с ЧПУ занимает 3–7 дней: загрузка листа, запуск программы, контроль процесса, замена расходников, базовая диагностика. Программирование (создание управляющих программ из чертежей DXF/DWG) — ещё 2–5 дней. ГАР — аналогично, плюс навыки обслуживания насоса высокого давления. Мы проводим обучение при пусконаладке — ваши специалисты начинают работать самостоятельно в первые дни.
Волоконный (Fiber) — производители заявляют ресурс диодной накачки в десятки тысяч часов. При типовой загрузке 2000 ч/год источник, как правило, служит дольше, чем механическая часть станка. Конкретные значения ресурса и параметры деградации мощности зависят от производителя и модели — уточняйте в паспорте/даташите. CO₂ — ресурс трубки существенно ниже (замена трубки — дорогостоящая операция, перезарядка газовой смеси — каждые 1–2 года). Это одна из причин, почему волоконная технология вытеснила CO₂ в металлорезке.
Зависит от стартового капитала и целевых клиентов. Бюджет до 3 млн руб. — плазменный станок с ЧПУ: низкий порог входа, быстрая окупаемость, подходит для металлоконструкций и заготовок. Бюджет 3–6 млн руб. — лазер 1–3 кВт: качество кромки как конкурентное преимущество, подходит для тонкого металла, мебельной фурнитуры, декора, корпусов. Бюджет 10+ млн руб. — лазер 6+ кВт (максимальная универсальность по металлу) или ГАР (уникальная ниша — камень, стекло, композиты). Отправьте нам описание планируемого бизнеса — подберём оптимальный станок с расчётом окупаемости бесплатно.
Итоги: быстрый выбор в пяти строках
- Нужна точность и чистая кромка на листе до 20 мм → ЛАЗЕР.
- Нужна скорость и минимальный бюджет на толстом металле → ПЛАЗМА.
- Нужны неметаллы или отсутствие термической ЗТВ → ГИДРОАБРАЗИВ.
- Нужна максимальная универсальность → комбинация двух технологий.
- Не можете выбрать → пришлите материал, толщину, чертёж — посчитаем себестоимость метра реза и подберём станок.
