Алюминий, медь, латунь, титан — без этих металлов невозможны современная энергетика, авиация, автомобилестроение, электроника и пищевое производство. Но именно они традиционно считаются «сложными» для сварки: высокая теплопроводность, отражающая способность, оксидные плёнки, склонность к порообразованию.
Лазерная сварка цветных металлов открывает новые возможности — узкий шов, минимальная зона термического влияния, высокая скорость. Но только при условии, что технолог понимает физику процесса и правильно подбирает режимы. Иначе вместо качественного соединения — поры, трещины и убытки.
Ниже — подробный разбор для каждого металла: какие сплавы свариваются лазером, какие режимы берутся за отправную точку, какие дефекты типичны и как их предотвратить. Ориентировочные параметры, таблицы, рекомендации по присадочным материалам и защитным газам.
Все числовые режимы и параметры в этой статье — ориентировочные. Они зависят от конкретного оборудования (тип лазера, оптика, головка), типа соединения, качества сборки, подготовки поверхности и требований к шву. Используйте их как отправную точку и обязательно подтверждайте пробной сваркой на ваших образцах.
Физические свойства цветных металлов, которые усложняют лазерную сварку
Прежде чем говорить о конкретных режимах, необходимо разобраться, почему цветные металлы ведут себя принципиально иначе, чем чёрная сталь, под лазерным лучом. Проблемы носят физический характер, и без их понимания ни один подбор параметров не даст стабильного результата.
Ключевые определения
Для понимания дальнейшего материала важно определить несколько терминов:
- Плотность мощности — мощность лазерного излучения, отнесённая к площади пятна на поверхности детали (Вт/см²). Именно она определяет, произойдёт ли поверхностный нагрев или глубокое проплавление.
- Keyhole-режим (режим глубокого проплавления) — режим сварки, при котором высокая плотность мощности формирует в металле узкий парогазовый канал. Внутри канала луч многократно переотражается, что резко повышает поглощение энергии и глубину проплавления. Граница перехода в keyhole-режим зависит от материала, длины волны лазера и состояния поверхности.
- Погонная энергия (тепловложение) — энергия, приходящаяся на единицу длины шва (Дж/мм). Зависит от мощности и скорости сварки; определяет ширину шва, глубину ЗТВ и деформации.
| Металл | Теплопроводность, Вт/(м·К) | Т плавления, °C | Отражение в ближнем ИК, % | КТР, 10⁻⁶/°C |
|---|---|---|---|---|
| Сталь (для сравнения) | ~50 | ~1500 | 55–65 | ~12 |
| Алюминий | ~205–235 | ~660 | ~90–95 | ~23,5 |
| Медь | ~390 | ~1083 | ~95–98 | ~16,5 |
| Латунь (Л63) | ~110–120 | ~900–920 | ~80–90 | ~20,5 |
| Бронза (БрО5) | ~70–80 | ~1000–1050 | ~75–85 | ~17,5 |
| Титан (ВТ1-0) | ~22 | ~1668 | ~60–70 | ~8,6 |
| Никель | ~90 | ~1455 | ~70–75 | ~13,3 |
Значения приведены как типичные ориентиры. Конкретные параметры зависят от марки сплава, состояния и шероховатости поверхности (для отражения), температуры измерения. Данные по отражению указаны для полированной поверхности в диапазоне длин волн, характерных для волоконных лазеров (~1070 нм).
Проблема отражения лазерного излучения
Алюминий и медь обладают очень высокой отражательной способностью в ближнем инфракрасном диапазоне (характерном для волоконных лазеров). Алюминий отражает примерно 90–95% излучения в холодном состоянии, а медь — до 95–98%, что делает её наиболее «трудным» конструкционным металлом для волоконного лазера. Латунь и бронза — несколько лучше, но тоже значительно отражательнее стали.
Конкретные значения отражения зависят от состояния поверхности: полированная поверхность отражает значительно больше, чем матированная или окисленная. На практике это означает, что подготовка поверхности напрямую влияет на старт процесса.
Что происходит на практике: лазерный луч «скользит» по поверхности, не проплавляя металл. При работе с медью и алюминием существует реальный риск обратного отражения, способного повредить оптику аппарата — защитное стекло, коллиматор, даже волокно. Поэтому работа с отражающими металлами предъявляет требования не только к технологии, но и к безопасности (см. раздел «Безопасность»).
Как решается:
- Повышение плотности мощности для перехода порога поглощения и формирования keyhole-режима. После образования keyhole поглощение энергии значительно возрастает за счёт многократного переотражения внутри канала — конкретная величина зависит от материала и режима, но скачок весьма существенный.

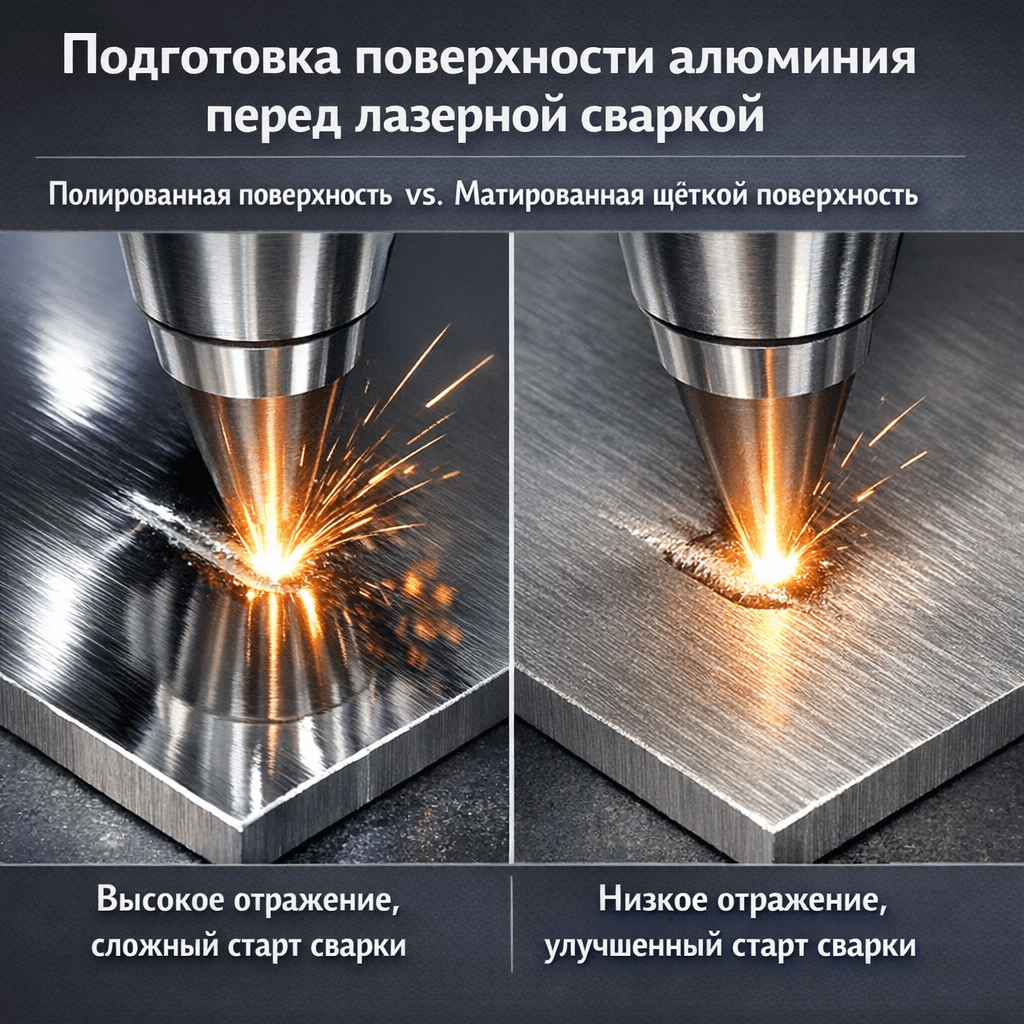

- Подготовка поверхности — механическое матирование, нанесение поглощающих покрытий.
- Перспективное направление — лазеры с зелёной (~515 нм) и синей (~450 нм) длиной волны, при которых поглощение меди значительно выше. Однако такие источники пока существенно дороже волоконных лазеров, и их выбор требует оценки по совокупности факторов: мощность, качество луча, совместимость оптики, стоимость владения.
Тепло «убегает» из зоны сварки
Алюминий и медь обладают значительно более высокой теплопроводностью, чем большинство конструкционных сталей: алюминий — примерно в 4–5 раз, медь — в 7–8 раз (точная кратность зависит от конкретных марок). Это означает, что подведённая энергия быстро рассеивается вглубь заготовки.
Следствия:
- Для проплавления цветных металлов, как правило, требуется заметно больший запас мощности, чем для стали аналогичной толщины. Конкретная разница определяется совокупностью факторов: отражение, теплопроводность, скорость сварки, оптика.
- Быстрая кристаллизация сварочной ванны — один из факторов порообразования. Для алюминия основной механизм связан с водородом (см. ниже). Для латуни — с испарением цинка. Для меди — с нестабильностью парогазового канала.
- При сварке с присадочной проволокой — риск недостаточного смешения и неравномерной структуры.
Оксид алюминия — невидимый враг
Оксидная плёнка Al₂O₃ значительно более тугоплавкая, чем сам алюминий (температура плавления оксида — около 2050 °C, алюминия — около 660 °C). Тугоплавкая плёнка «запечатывает» поверхность и препятствует формированию шва, нарушает смачивание, провоцирует непровары и включения.
Оксиды меди (CuO, Cu₂O) менее тугоплавкие, но тоже ухудшают смачивание и вносят кислород в шов — источник пористости.
Обязательная очистка непосредственно перед сваркой — механическая, химическая или лазерная.
Водород — главный враг шва на алюминии
Растворимость водорода в жидком алюминии на порядок и более выше, чем в твёрдом. При кристаллизации избыточный водород выделяется в виде пузырьков — формируются поры.
Источники водорода: влага на поверхности металла, влажный защитный газ, гидратированная оксидная плёнка, загрязнения (масла, СОЖ).
При лазерной сварке алюминия проблема усугубляется высокой скоростью кристаллизации — поры не успевают «всплыть» на поверхность ванны. Именно поэтому пористость — один из наиболее частых и критичных дефектов при лазерной сварке алюминиевых сплавов. Подготовка поверхности и газовая защита имеют решающее значение.
Кристаллизационные трещины на алюминиевых сплавах
Алюминиевые сплавы серий 2ххх (Д16), 6ххх (АД31, АД33), 7ххх (В95) имеют широкий интервал кристаллизации — высокая склонность к горячим (кристаллизационным) трещинам. Шов может выглядеть нормально, но через несколько часов или при нагрузке трескается.
Серия 5ххх (АМг2–АМг6) — в целом наиболее свариваемая: узкий интервал кристаллизации, хорошая стойкость к трещинам. Однако магний активно испаряется при лазерной сварке, обедняя шов.
Потеря магния, цинка и лития при лазерной сварке
Магний и цинк имеют относительно низкую температуру кипения (магний — около 1091 °C, цинк — около 907 °C). В сплавах серий 5ххх и 7ххх при высокой плотности энергии лазера эти элементы активно испаряются. Шов обедняется легирующими элементами — снижается прочность, коррозионная стойкость, нарушается стехиометрия сплава.
Решения:
- Компенсация потерь присадочной проволокой с повышенным содержанием улетучивающегося элемента.
- Оптимизация баланса мощности и скорости — минимально достаточная плотность энергии.
Безопасность при лазерной сварке цветных металлов
Лазерная сварка цветных металлов создаёт специфические риски, которые необходимо учитывать до начала работ:
Лазерное излучение и обратные отражения
Класс лазера
Промышленные лазерные сварочные аппараты мощностью от сотен ватт относятся к классу 4 — наиболее опасному. Прямое и отражённое излучение представляет угрозу для зрения и кожи.
Ограждение / кабина
Сварка должна выполняться в закрытой кабине или за ограждением, исключающим воздействие излучения на окружающих. Особенно важно при работе с отражающими материалами (алюминий, медь): отражённый луч может попасть на оператора или посторонних.
СИЗ
Оператор и все лица в зоне работ обязаны использовать защитные очки, подобранные по длине волны и мощности конкретного лазера (маркировка OD на очках). Очки для одного типа лазера не защищают от другого.
Исключение отражающих поверхностей
В рабочей зоне не должно быть зеркальных, полированных и блестящих предметов — они могут перенаправить отражённый луч в непредсказуемом направлении.
Допуск персонала
К работе с лазерным оборудованием допускаются только обученные специалисты. Требования определяются инструкцией производителя и нормативами предприятия.
Токсичные аэрозоли и вентиляция
При лазерной сварке ряда цветных металлов и сплавов образуются опасные аэрозоли:
Пары и аэрозоли бериллия крайне токсичны (вызывают бериллиоз — тяжёлое поражение лёгких). Работа с бериллиевой бронзой допускается только при наличии локальной вытяжки с фильтрацией, СИЗ органов дыхания, регламента обращения с отходами и контроля воздуха рабочей зоны. Запрет работы без вытяжки — абсолютный.
Испарение цинка с образованием оксида цинка (ZnO) — причина «литейной лихорадки». Обязательна принудительная вытяжка.
Пожаро- и взрывоопасность паров и пыли, токсичность аэрозолей. Требуются специальные системы вентиляции и пожаротушения.
Для всех перечисленных материалов необходимы: локальная вытяжка у зоны сварки, система фильтрации аэрозолей, регулярный контроль воздуха рабочей зоны, обслуживание фильтров по регламенту. Конкретные требования определяются нормативами предприятия и действующими санитарными нормами.
Алюминий и алюминиевые сплавы: от выбора марки до готового шва
Свариваемость алюминиевых сплавов по сериям
Не все алюминиевые сплавы одинаково пригодны для лазерной сварки. Выбор марки определяет и режимы, и присадку, и вероятность получения бездефектного шва.
| Серия (РФ) | Марка (пример) | Свариваемость | Типичная присадка | Ограничения |
|---|---|---|---|---|
| 1ххх | А5, АД0 | Хорошая | 4043 (Св-АК5) | Низкая прочность шва |
| 3ххх | АМц (3003) | Хорошая | 4043, 5356 | — |
| 5ххх | АМг2, АМг3, АМг5, АМг6 | Отличная | 5356 (Св-АМг5), 5183 | Испарение Mg при высокой мощности |
| 6ххх | АД31, АД33 (6061, 6082) | Ограниченная | 4043, 4047 | Трещины в ЗТВ, разупрочнение |
| 2ххх | Д16 (2024) | Плохая | 4043, 2319 | Горячие трещины, сварка только при крайней необходимости |
| 7ххх | В95 (7075) | Плохая | 4043, 5356 | Испарение Zn, трещины |
| Литейные | АК12 (аналог 4043) | Удовл. | 4043 | Литейная пористость |
Соответствия марок РФ и международных обозначений (4043/5356 и т. д.) являются приблизительными. При подборе присадочных материалов руководствуйтесь химическим составом по сертификату и требованиями к конкретному изделию.
Серия 5ххх — основная «рабочая лошадка» для лазерной сварки алюминия. Если есть возможность выбора на этапе конструирования, эти сплавы предпочтительны.
Ориентировочные параметры для разных толщин и сплавов
Главный принцип: высокая плотность мощности для быстрого преодоления порога отражения и перехода в keyhole-режим. Как правило, для алюминия требуется заметно больший запас мощности, чем для стали аналогичной толщины.
Они зависят от типа оборудования (ручной аппарат / стационарный / роботизированный), оптики (фокусное расстояние, диаметр пятна), наличия wobble, присадки, зазора и требуемого уровня качества. Перед внедрением необходима привязка к вашей геометрии и подтверждение пробной сваркой.
| Толщина, мм | Мощность, Вт | Скорость, м/мин | Фокус, мм | Газ | Расход газа, л/мин | Присадка |
|---|---|---|---|---|---|---|
| 0,5–1,0 | 800–1500 | 2,0–4,0 | 0 | Ar | 15–20 | Без / 0,8 мм |
| 1,0–2,0 | 1500–2000 | 1,5–3,0 | 0 … –0,5 | Ar | 18–25 | 0,8–1,0 мм |
| 2,0–3,0 | 2000–3000 | 1,0–2,0 | –0,5 … –1,0 | Ar / Ar+He | 20–30 | 1,0–1,2 мм |
| 3,0–5,0 | 3000–4500 | 0,5–1,5 | –1,0 … –1,5 | Ar+He / He | 25–35 | 1,0–1,2 мм |
Положение фокуса — на поверхности или чуть ниже (0… –1 мм). Для толщин свыше 3 мм и при использовании гелия допустимо углубление до –1,5 мм.
Защитный газ: аргон — основной выбор для алюминия. Гелий предпочтительнее для лазерной сварки алюминия от 3 мм и более: подавляет плазмообразование, обеспечивает лучшее проплавление. Азот не рекомендуется при сварке алюминия: взаимодействие азота с расплавленным алюминием может приводить к образованию нитридов (AlN), которые снижают пластичность и прочность шва. На практике для алюминия применяют инертные газы — аргон или гелий.
| Толщина, мм | Сталь, Вт | Алюминий, Вт | Медь, Вт |
|---|---|---|---|
| 1 | 500–800 | 1000–1500 | 2000–2500 |
| 2 | 1000–1500 | 1500–2500 | 2500–3500 |
| 3 | 1500–2000 | 2500–3500 | 3500–5000 |
| 4 | 2000–2500 | 3000–4500 | — |
| 5 | 2500–3000 | 4000–5000+ | — |
Значения в таблице показывают порядок необходимой мощности для получения полного провара при стыковом соединении. Конкретные цифры зависят от скорости сварки, оптики, качества подготовки поверхности и требований к шву. Используйте таблицу для предварительной оценки, а не как нормативные значения.
Эта таблица наглядно демонстрирует, почему при планировании участка лазерной сварки с цветными металлами запас мощности критичен. Аппарат, отлично справляющийся со сталью 3 мм, на алюминии той же толщины может работать на пределе или не справляется вовсе.
Выбор присадки — ключ к качеству шва
Правильный выбор присадочной проволоки при сварке алюминия лазером определяет трещиностойкость, прочность и внешний вид шва.
Обозначения присадочных проволок (4043, 4047, 5356, 5183 и др.) приведены по AWS. При закупке проволоки проверяйте соответствие химического состава стандартам и сертификату поставщика. Российские аналоги (Св-АК5, Св-АМг5 и др.) могут иметь отличия в составе.
| Основной металл | Типичная присадка | Примечания |
|---|---|---|
| АМг2, АМг3 (5052, 5754) | 5356 (Св-АМг5) | Шов прочный, хорошая коррозионная стойкость |
| АМг5, АМг6 (5083) | 5356, 5183 | Компенсация потерь Mg |
| АД31, АД33 (6061, 6082) | 4043 (Св-АК5) или 4047 (AlSi12) | 4047 — минимальный риск трещин; применение 5356 на сплавах 6ххх требует проверки на трещиностойкость |
| Д16 (2024) | 4043, 2319 | Сварка только при крайней необходимости |
| АМц (3003) | 4043, 5356 | Оба варианта допустимы |
| АК12 (литейный) | 4043, 4047 | — |
Диаметр проволоки подбирают под толщину заготовки и систему подачи конкретного аппарата. Как правило, для ручной лазерной сварки используют проволоку 0,8–1,2 мм. Проволока должна быть чистой и сухой — распаковывать непосредственно перед работой, хранить в герметичной упаковке.
Подготовка — 90% успеха при сварке алюминия лазером
Подготовка поверхности определяет результат в большей степени, чем настройка параметров.
Порядок подготовки:
- Удаление оксидной плёнки: щётка из нержавеющей стали (использовать только для алюминия — исключить перенос частиц чёрного металла), химическое травление или лазерная чистка.
- Обезжиривание: ацетон или изопропанол. Хлорсодержащие растворители (трихлорэтилен, дихлорметан и др.) не использовать — при нагреве они могут образовывать крайне токсичные продукты разложения. Применяйте только растворители, разрешённые технологией и службой охраны труда.
- Сушка: сухой сжатый воздух или прогрев до 100–150 °C для удаления адсорбированной влаги.
- Время от очистки до сварки: как можно меньше. Оксидная плёнка на алюминии восстанавливается быстро, поэтому сварку рекомендуется выполнять в кратчайшие сроки после очистки. Конкретный допустимый интервал зависит от условий цеха (влажность, температура).
- Проволока: распаковывать непосредственно перед сваркой.
Медь, латунь, бронза — самый сложный вызов для волоконного лазера
Почему медь — самый «трудный» металл для лазерной сварки
Лазерная сварка меди — задача, которая ещё относительно недавно считалась крайне сложной на волоконных лазерах стандартной мощности. Причины:
- Очень высокое отражение в ближнем ИК-диапазоне — луч почти полностью отражается от холодной полированной поверхности.
- Рекордная теплопроводность — подведённое тепло мгновенно рассеивается.
- Необходима очень высокая пиковая мощность для «пробоя» поверхности и формирования keyhole.
- Реальный риск обратного отражения, повреждающего оптику (см. раздел «Безопасность»).
С появлением более мощных источников и конструктивной защиты от обратных отражений сварка меди лазером стала практически решаемой задачей для ряда изделий — хотя и требует точного соблюдения технологии и подтверждения режимов на образцах.
Свариваемость медных сплавов
| Марка (РФ) | Сплав | Свариваемость | Особенности |
|---|---|---|---|
| М1, М2 | Чистая медь | Плохая | Макс. отражение, нужна макс. мощность (как правило, от 2000–3000 Вт для листа 1–2 мм) |
| Л63, Л68 | Латунь | Ограниченная | Испарение Zn, дымление, пористость |
| БрО5 | Оловянная бронза | Ограниченная | Пористость |
| БрА5, БрА9 | Алюминиевая бронза | Удовлетворительная | Оксидная плёнка, аналогично Al |
| БрБ2 | Бериллиевая бронза | Хорошая | Пары бериллия крайне токсичны! Работа допускается только при локальной вытяжке с фильтрацией, СИЗ органов дыхания, регламенте обращения с отходами и контроле воздуха рабочей зоны. Подробнее — в разделе «Безопасность» |
| МНЖ5-1 | Медно-никелевый | Хорошая | Отражение ниже, чем у чистой Cu |
Ориентировочные значения мощности зависят от типа соединения, скорости, состояния поверхности и конкретного оборудования. Указанные пороги — отправная точка для планирования, а не нормативные значения.
Как «пробить» медь лазером
Практические приёмы, позволяющие работать с медью на волоконном лазере:
- Мощность: для чистой меди 1–2 мм — как правило, от 2000–3000 Вт и выше (зависит от оборудования). Для латуни и бронзы — обычно от 1500 Вт.
- Ramping (программирование нарастания): начинать сварку на максимальной мощности для пробоя отражающей поверхности, затем плавно снижать до рабочего уровня.
- Подготовка поверхности: абразивная обработка для создания микрорельефа, снижающего отражение.
- Защитный газ: аргон — универсальный выбор. Для меди также допустимо применение азота (в отличие от алюминия, медь не склонна к образованию нитридов), однако конкретный выбор газа определяется требованиями к шву и рекомендациями производителя оборудования.
- Присадочная проволока: CuSi3 (кремниевая бронза), CuAl8 (алюминиевая бронза) — в зависимости от задачи.
- Импульсный / модулированный режим: часто применяется для тонкой меди — высокая пиковая мощность при умеренной средней, что помогает «пробить» отражающую поверхность и снизить общее тепловложение.

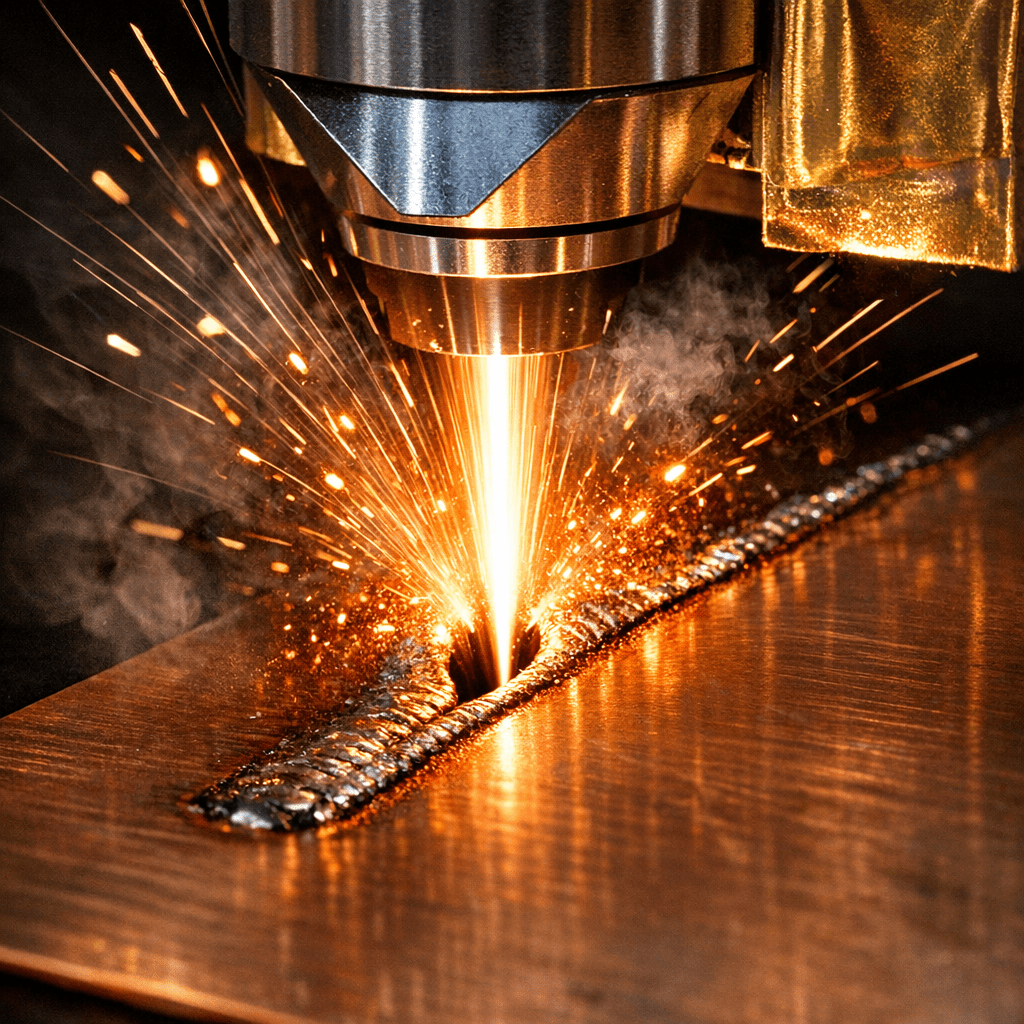

- Защита от обратного отражения: при работе с медью аппарат обязательно должен быть оснащён защитой от обратного отражения. Без такой защиты риск повреждения оптики и источника значительно возрастает. Конкретные требования — в инструкции производителя.
Латунь и цинк — борьба с порами и дымом
Лазерная сварка латуни — отдельная история. Цинк имеет низкую температуру кипения, а температура сварочной ванны значительно выше. Результат:
- Интенсивное испарение цинка → нестабильность keyhole, пористость.
- Плотный белый дым (аэрозоль оксида цинка) → загрязнение оптики, опасность для здоровья (см. «Безопасность»).
- Обеднение шва цинком → снижение коррозионной стойкости.
Решения: снижение плотности мощности (баланс между проплавлением и испарением), увеличенный расход защитного газа, сварка с лёгкой дефокусировкой, обязательная принудительная вытяжка с фильтрацией.
Титан — отличная свариваемость лазером, но абсолютная нетерпимость к кислороду
Свойства титана, важные для лазерной сварки
На фоне алюминия и меди лазерная сварка титана — технологически более благодарный процесс:
Низкая теплопроводность
~22 Вт/(м·К) — тепло концентрируется в зоне шва, проплавление эффективное.
Умеренное отражение
Значительно ниже, чем у алюминия и меди — процесс стартует легче.
Мощность как для стали
Необходимая мощность сопоставима со сталью для аналогичных толщин или даже ниже.
Главная проблема иная: титан при нагреве активно поглощает кислород, азот и водород, что приводит к охрупчиванию, потере пластичности и коррозионной стойкости. Шов может выглядеть идеально, но быть непригодным.
Какие титановые сплавы свариваются лазером
- ВТ1-0 (Grade 1, 2) — технически чистый титан, отличная свариваемость.
- ВТ6 (Ti-6Al-4V, Grade 5) — самый распространённый конструкционный сплав, свариваемость хорошая. Основной объём применений.
- ВТ20, ВТ23 — свариваемость хорошая, применяются в авиации.
- ВТ3-1, ВТ8, ВТ9 (жаропрочные) — свариваемость ограниченная, склонность к трещинам в ЗТВ.
Соответствия российских и международных марок приблизительны. Для критических применений руководствуйтесь химическим составом по сертификату.
Газовая защита — главное условие качества
Для лазерной сварки титана газовая защита — не рекомендация, а абсолютное требование. Любое послабление приводит к браку.
- Защитный газ: только аргон или гелий высокой чистоты (чем выше, тем лучше; требования к сорту и чистоте определяются техпроцессом и действующими стандартами на газы). Азот не применяется при сварке титана: нитриды титана (TiN) делают шов хрупким.
- Трёхсторонняя защита: лицевая сторона (основное сопло) + корневая защита (поддув снизу) + шлейфовая защита (trailing shield) остывающего участка шва.
Индикатор качества защиты — цвет шва.

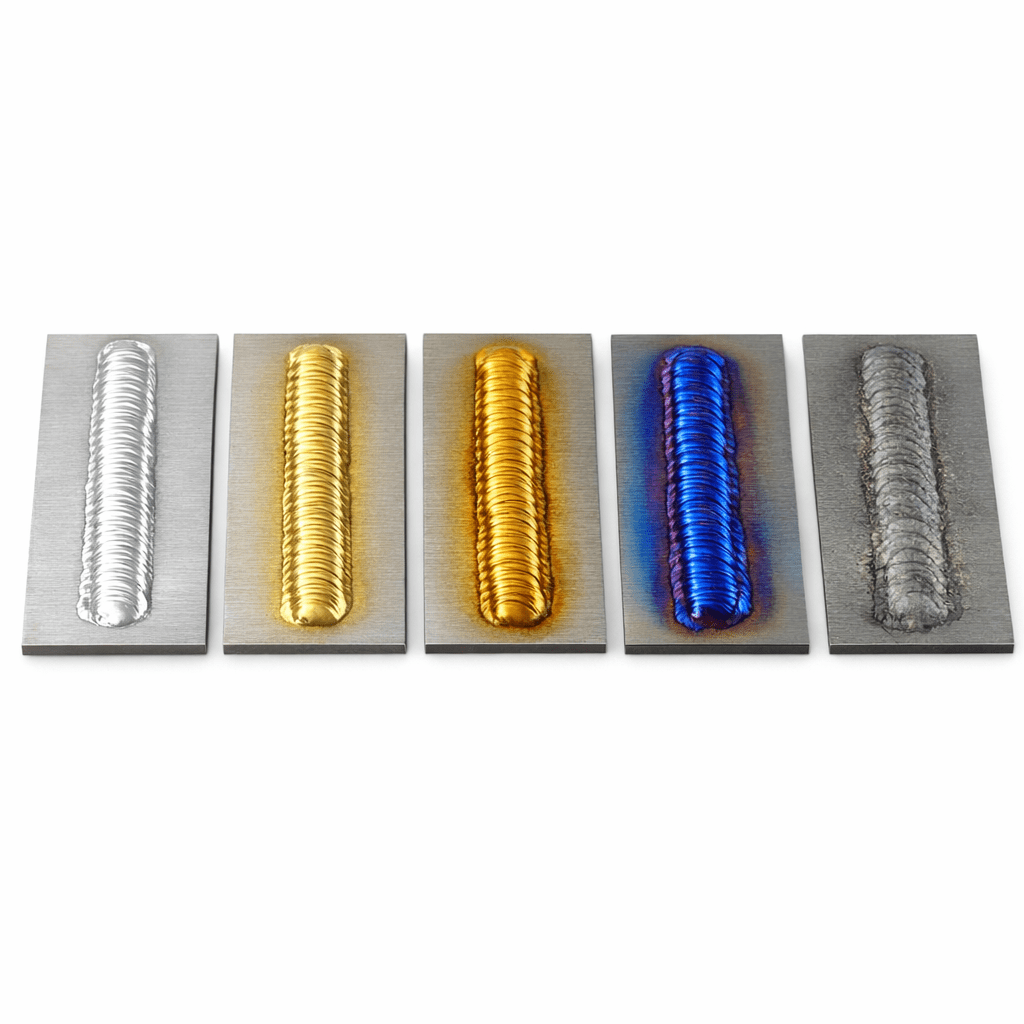

| Цвет побежалости | Качество защиты | Действия |
|---|---|---|
| Серебристый (как основной металл) | Отличное | Норма |
| Соломенный / светло-золотистый | Хорошее | Как правило, допустимо для нагруженных конструкций |
| Тёмно-золотистый | Удовлетворительное | Допустимость определяется требованиями к изделию |
| Синий / фиолетовый | Плохое | Значительное окисление, шов охрупчен. Допустимость требует оценки |
| Серый / белый рыхлый | Неудовлетворительное | Брак. Шов удалить, переварить |
Критерии допустимости цвета побежалости определяются требованиями к конкретному изделию и отраслевыми нормами. Таблица показывает общую тенденцию; для ответственных конструкций руководствуйтесь ТУ и нормативной документацией.
Никелевые сплавы, магний, цинковые сплавы — особенности в двух словах
Никель и никелевые сплавы
Инконель 625/718, Монель, Хастеллой: свариваемость лазером хорошая. Склонность к горячим трещинам у отдельных марок (Inconel 718) — требуется контроль тепловложения. Защитный газ — аргон. Широко применяется в энергетике, химическом и нефтехимическом машиностроении.
Магний и магниевые сплавы
Температура плавления около 650 °C, узкий рабочий диапазон между плавлением и кипением. Высокая пожаро- и взрывоопасность паров и стружки. Свариваются лазером, но с чрезвычайными мерами безопасности (специальная вентиляция, средства пожаротушения для металлов, обученный персонал). Область применения — авиация, автопром.
Цинковые сплавы (Zamak)
Низкая температура плавления и интенсивное испарение. Лазерная обработка требует очень аккуратных режимов; часто применяют специализированные процессы, включая варианты микросварки или пайки. Применение определяется конкретной задачей.
12 типичных дефектов — причины и решения
| Металл(ы) | Дефект | Причина | Решение |
|---|---|---|---|
| Al, Cu, латунь | Отсутствие проплавления | Недостаточная плотность мощности, отражение луча | Увеличить мощность, уменьшить пятно, подготовить поверхность, использовать стартовый импульс |
| Al, Cu | Повреждение оптики обратным отражением | Отражённый луч возвращается в оптическую головку | Аппарат с защитой от обратного отражения, приёмы запуска по инструкции производителя |
| Al, латунь | Пористость | Водород (Al), испарение цинка (латунь), влага, загрязнения | Тщательная очистка и сушка, увеличение расхода газа, оптимизация скорости, wobble |
| Al (2ххх, 6ххх, 7ххх) | Горячие трещины | Широкий интервал кристаллизации, жёсткая фиксация | Присадка 4043 / 4047, снижение скорости охлаждения, предварительный подогрев |
| Al (5ххх, 7ххх) | Испарение легирующих элементов | Избыточная плотность мощности | Оптимизация мощности, компенсация присадкой |
| Ti | Окисление и охрупчивание шва | Недостаточная газовая защита, загрязнённый газ | Трёхсторонняя защита, проверка чистоты газа, шлейфовая защита |
| Al, Cu (тонкий лист) | Прожоги | Избыточная мощность, низкая скорость | Импульсный режим, увеличение скорости |
| Al, Cu | Неравномерная геометрия шва | Нестабильность keyhole | Wobble-головка, модуляция мощности |
| Al | Подрезы | Испарение металла по краям при недостатке присадки | Добавить присадку, снизить мощность, увеличить диаметр пятна |
| Al | Деформации | Высокий КТР алюминия | Увеличить скорость, использовать оснастку, оптимизировать последовательность швов |
| Al | Несплавление по кромкам | Оксидная плёнка не разрушена, недостаточная мощность | Тщательная очистка, проверка центровки луча |
| Латунь, БрБ2, Mg | Токсичные пары | Испарение Zn, Be, Mg | Принудительная вытяжка с фильтрацией, СИЗ, контроль воздуха рабочей зоны |
Wobble-головка — почему она важна для цветных металлов
Wobble-сварка алюминия и меди — один из ключевых технологических приёмов, существенно повышающих качество шва.
Что такое wobble: колебательное (осциллирующее) движение лазерного луча по заданной траектории — круговое, линейное, 8-образное, спиральное. Реализуется через качающееся зеркало в сварочной головке.
Преимущества wobble для цветных металлов:
- Расширение шва за счёт осцилляции луча и перераспределения энергии. Итоговое тепловложение и деформации зависят от режима (мощность, скорость, амплитуда, частота), поэтому параметры требуют подбора на образцах.
- Стабилизация keyhole → снижение пористости. Особенно важно для алюминия.
- Перемешивание сварочной ванны → дегазация, более равномерное распределение присадки.
- Повышение устойчивости к зазорам: wobble может компенсировать небольшие зазоры при сборке, однако допустимый зазор зависит от толщины, режима и наличия присадки.
- Улучшение внешнего вида — более равномерная чешуйчатость.
Wobble — полезный и часто необходимый инструмент для сварки цветных металлов, но не универсальное решение всех проблем. В ряде задач (например, микросварка, соединение тонких фольг) статичный луч может быть предпочтительнее. Выбор определяется задачей.
| Металл | Амплитуда, мм | Частота, Гц | Траектория | Ожидаемый эффект |
|---|---|---|---|---|
| Алюминий (1–3 мм) | 1,0–2,5 | 100–200 | Круговая / 8-образная | Снижение пор, увеличение ширины шва |
| Медь (0,5–2 мм) | 0,5–1,5 | 150–300 | Круговая | Стабилизация keyhole, снижение отражения |
| Латунь (1–2 мм) | 1,0–2,0 | 100–200 | Линейная / круговая | Снижение испарения Zn, меньше дыма |
| Титан (1–3 мм) | 0,5–1,5 | 100–200 | Круговая | Более широкий шов, лучше дегазация |
Параметры wobble являются отправной точкой и подбираются экспериментально для конкретного оборудования и соединения.
Алюминий + медь, алюминий + сталь, медь + сталь — возможности и ограничения
Сварка разнородных пар цветных металлов — отдельная область, где лазер имеет преимущества благодаря точному контролю тепловложения, но физика интерметаллидов устанавливает жёсткие рамки.
| Пара | Прямая сварка | Проблемы | Обходные решения |
|---|---|---|---|
| Алюминий + медь | Возможна с ограничениями | Хрупкие интерметаллиды Al₂Cu, Al₄Cu₉ | Минимальное смешение, контролируемая глубина проплавления, промежуточные слои |
| Алюминий + сталь | Крайне затруднена | Интерметаллиды Fe-Al, разница КТР | Лазерная пайка, биметаллические переходники, промежуточные слои |
| Медь + сталь | Возможна | Ограниченная растворимость, но без выраженных хрупких фаз | Прямая сварка при контролируемых режимах |
| Титан + нержавейка | Крайне затруднена | Хрупкие интерметаллиды Ti-Fe | Промежуточные слои (ванадий, ниобий, тантал) |
Лазерная сварка алюминия и меди — критичная задача для электротехники: соединение медных и алюминиевых шин, сборка аккумуляторных модулей (формат 18650, 21700 и призматические ячейки). Ключевой приём — контроль глубины проплавления и минимизация зоны смешения, чтобы толщина интерметаллидного слоя оставалась минимальной. Допустимая толщина определяется требованиями к конкретному изделию и подтверждается металлографией.
Прямая лазерная сварка алюминия и стали крайне затруднена из-за образования хрупких интерметаллидных фаз Fe-Al. На практике чаще применяются обходные решения: лазерная пайка с припоем, биметаллические переходные вставки (алюминий-сталь, полученные взрывной сваркой), сварка через промежуточный слой. Конкретную применимость каждого метода подтверждают испытаниями под конкретную конструкцию.
Как проверить, что шов действительно качественный
Контроль качества при сварке цветных металлов имеет свою специфику. Дефекты часто скрыты внутри шва, визуально незаметны.
Методы контроля:
- Визуальный контроль: цвет шва (особенно на титане — см. Таблицу 7), геометрия, наличие наплывов, подрезов, видимых пор. Выполняется по действующим стандартам на визуально-измерительный контроль сварных соединений.
- Рентгенография: основной метод выявления внутренней пористости — одного из главных дефектов на алюминии. Выполняется по действующим стандартам на радиографический контроль.
- Капиллярный контроль (пенетранты): выявление поверхностных трещин и выходящих пор. По действующим стандартам на капиллярные методы НК.
- Механические испытания: растяжение, изгиб, микротвёрдость ЗТВ — по действующим стандартам на механические испытания сварных соединений.
- Металлографические исследования (микрошлифы): структура шва, наличие интерметаллидов при сварке разнородных пар, размер зерна, глубина ЗТВ.
- Испытания на герметичность: для сосудов, теплообменников, трубных соединений — гелиевый течеискатель, гидроиспытания.
- Электрическое сопротивление шва: для электротехнических соединений (медь + алюминий) — критерий функциональности, а не только прочности.
При выборе методов контроля руководствуйтесь требованиями к изделию и отраслевыми нормативами. Убедитесь, что используете актуальные редакции стандартов.
Какой лазерный аппарат справится с алюминием, медью и титаном
Выбор оборудования для лазерной сварки цветных металлов — решение, которое определит возможности участка на годы вперёд. Ключевые критерии:
Мощность
Для алюминия и тем более меди требуется заметно больший запас мощности, чем для стали. Конкретные значения зависят от толщины, типа соединения и сплава (см. Таблицу 4 как ориентир). Запас мощности — не роскошь, а производственная необходимость.
Тип лазера
Волоконный (~1070 нм) — основной и наиболее доступный. Для серийной сварки меди перспективны зелёные (~515 нм) и синие (~450 нм) лазеры, но их стоимость существенно выше, и выбор определяется не только поглощением, но и доступной мощностью, качеством луча и оптикой.
Wobble-головка
Для цветных металлов существенно повышает качество и стабильность процесса. Стабилизация keyhole, снижение пористости, более широкие допуски по сборке.
Защита от обратного отражения
Важна для алюминия и критична для меди. Без этой защиты работа с отражающими материалами создаёт серьёзный риск повреждения оптики и источника.
Система подачи проволоки
Для ручной лазерной сварки алюминия подача присадки требуется в большинстве задач.
Газовая система
Возможность подачи газа на лицевую сторону, корень шва и шлейфовая защита (для титана).
При выборе аппарата важно учитывать не только текущие задачи, но и перспективу. Если сегодня вы варите алюминий 2 мм, а завтра может появиться заказ на медь или титан — имеет смысл заложить запас мощности и функциональности.
Мы подбираем оборудование под конкретные задачи: материал, толщину, тип шва, объём производства. В каталоге — лазерные аппараты с защитой от обратного отражения, wobble-головками и системами подачи проволоки. Возможна поставка в лизинг, с отсрочкой платежа, доставкой по всей России и пусконаладкой.
Подберём лазерный аппарат под ваши задачи
Алюминий, медь, титан — с учётом толщин, сплавов и объёмов производства
Примеры реальных задач — где лазерная сварка цветных металлов уже работает
Пищевое оборудование
Сварка алюминиевых ёмкостей, воздуховодов, теплообменников из АМг5 толщиной 2–4 мм. Стыковой шов с присадкой 5356. При правильно выстроенном техпроцессе можно получить коррозионностойкий шов с минимальной ЗТВ и невысокой шероховатостью, что сокращает объём последующей обработки.
Электротехника и энергетика
Лазерная сварка алюминия и меди — соединение токоведущих шин, контактных групп, аккумуляторных сборок (формат 18650, 21700 и призматические ячейки). Толщина 0,5–3 мм. Ключевой критерий — минимальное электрическое сопротивление соединения.
Авиация
Титановые конструкции из ВТ6, толщина 1–3 мм, стыковой шов. Требования к прочности и объёму контроля определяются отраслевыми нормами и ТУ на изделие. Полный комплект газовой защиты.
Автомобильная промышленность
Алюминиевые кузовные элементы (серия 6ххх), радиаторы и теплообменники из алюминия и меди. Высокая скорость сварки, роботизированные ячейки.
Приборостроение
Микросварка тонких деталей (0,3–1 мм) из меди, латуни, бериллиевой бронзы. Импульсный режим, ювелирная точность. При работе с бериллиевой бронзой — обязательное выполнение требований безопасности (см. раздел «Безопасность»).
Хотите проверить, как лазер справится с вашим материалом?
Мы проводим тестовую сварку на образцах заказчика — это снимает все вопросы до покупки оборудования
Запросить тестовую сваркуЛазерная сварка цветных металлов: сложно, но возможно и оправдано
Лазерная сварка алюминия, меди, титана и других цветных металлов — это реальность, а не лабораторная экзотика. Но она требует существенно более глубокого понимания процесса, чем сварка чёрной стали.
Три кита качества:
Правильная подготовка поверхности
Очистка от оксидов, обезжиривание, сушка. На алюминии это определяет львиную долю результата.
Оптимальные режимы
Мощность, скорость, фокус, wobble. Подбираются под конкретную марку сплава и толщину и подтверждаются пробной сваркой.
Безупречная газовая защита
Особенно критична для титана, но важна для всех цветных металлов.
Не экономьте на мощности аппарата — для цветных металлов запас мощности критичен. Wobble-головка существенно повышает стабильность процесса и качество шва. Защита от обратного отражения — страховка от дорогостоящего ремонта оптики.
Планируете сварку цветных металлов? Мы поможем подобрать аппарат под ваши задачи с учётом материалов, толщин и объёмов. Доставка по всей России, банковская гарантия, возможность лизинга и отсрочки платежа. Проведём тестовую сварку на ваших образцах.
Подберём оборудование для лазерной сварки цветных металлов
Материалы, толщины, объёмы — учтём всё. Тестовая сварка на ваших образцах
Часто задаваемые вопросы
Да. Ручная лазерная сварка алюминия возможна на волоконных аппаратах достаточной мощности. Конкретный порог зависит от модели аппарата и толщины заготовки. Для стабильного результата рекомендуется wobble-головка и присадочная проволока. Рабочий диапазон толщин определяется мощностью источника, оптикой и качеством подгонки — уточняйте по паспорту оборудования.
Сплавы серии 5ххх — АМг2, АМг3, АМг5 (5052, 5083, 5754). Минимальная склонность к горячим трещинам, широкая доступность, хорошая коррозионная стойкость швов.
Основная причина — водород. Его растворимость в жидком алюминии значительно выше, чем в твёрдом. Источники: влага, загрязнения, оксидная плёнка. Решение — тщательная очистка и сушка заготовок, чистый газ, wobble-сварка, оптимизация скорости.
Да, но это сложная задача. Требуется повышенная мощность, wobble-головка и обязательно аппарат с защитой от обратного отражения. Практический диапазон толщин зависит от мощности источника и конструкции соединения — подтверждайте пробной сваркой.
Аргон высокой чистоты. Для толстого алюминия (от 3 мм) — гелий или смесь Ar+He для подавления плазмы и увеличения глубины проплавления. Азот не рекомендуется для алюминия — может приводить к образованию нитридов AlN и снижению пластичности шва. Для алюминия применяют только инертные газы.
В большинстве случаев — да. Присадка (4043, 5356, 4047) компенсирует испарение легирующих элементов, заполняет зазоры, снижает склонность к трещинам. Без присадки допускается сварка только при очень точной подгонке кромок с минимальным зазором — конкретный допуск зависит от толщины, режима и возможностей оборудования (в том числе наличия wobble).
Wobble — колебательное движение лазерного луча по заданной траектории (круговое, линейное, 8-образное). Для цветных металлов wobble стабилизирует keyhole, уменьшает пористость, повышает устойчивость к зазорам при сборке и улучшает внешний вид шва. Конкретный эффект зависит от параметров (амплитуда, частота, траектория) и подбирается экспериментально.
Прямая лазерная сварка алюминия и стали крайне затруднена — образуются хрупкие интерметаллиды Fe-Al. Применяются обходные решения: лазерная пайка, биметаллические переходные вставки, сварка через промежуточный слой. Конкретный метод подбирается под задачу и подтверждается испытаниями.
Удалить оксидную плёнку (щётка из нержавеющей стали, травление или лазерная чистка), обезжирить ацетоном или изопропанолом, высушить. Варить как можно быстрее после очистки — оксид восстанавливается в течение часов.
Зависит от толщины, типа соединения и конкретного оборудования. В качестве ориентира: для стыковой сварки алюминия 2 мм обычно требуется существенно больше мощности, чем для стали той же толщины (см. Таблицу 4). Запас мощности критичен — подбирайте аппарат с учётом перспективных задач.
Да. Титан хорошо сваривается лазером благодаря низкой теплопроводности и умеренной отражающей способности. Главное условие — абсолютная газовая защита: аргон высокой чистоты на лицевую сторону, корень шва и шлейфовая защита остывающего участка.
Цвет побежалости отражает степень окисления. Серебристый — отличная защита. Соломенный/золотистый — лёгкое окисление, как правило, допустимо. Синий, фиолетовый — значительное окисление, охрупчивание; допустимость определяется требованиями к изделию. Белый/рыхлый — грубый брак, шов необходимо удалить и переварить.
