Аргонодуговая сварка (TIG) десятилетиями удерживает позицию основного метода, когда нужен чистый, управляемый шов на нержавейке, алюминии, титане и тонком листе. Ручная лазерная сварка (handheld fiber laser) — технология, которая за последние 5–7 лет из экзотики превратилась в рабочий инструмент для серийных производств. В этой статье — инженерное сравнение обоих процессов по десяти ключевым критериям, подход к расчёту окупаемости и конкретные рекомендации для типичных производственных сценариев.
1. Два процесса — одна цель: чистый шов на металле
Аргонодуговая сварка (TIG) десятилетиями удерживает позицию основного метода, когда нужен чистый, управляемый шов на нержавейке, алюминии, титане и тонком листе. За это время сформировалась полная нормативная база, отлажены аттестационные процедуры, на рынке работают тысячи квалифицированных сварщиков — хотя дефицит кадров с каждым годом ощущается острее.
Ручная лазерная сварка (handheld fiber laser) — технология, которая за последние 5–7 лет из экзотики превратилась в рабочий инструмент для серийных производств. Аппараты мощностью 1000–2000 Вт стали доступнее, а скорость и эстетика шва привлекают производителей металлической мебели, торгового оборудования, ёмкостного оборудования и десятков других направлений.
Возникает закономерный вопрос: лазер вытесняет TIG или это разные инструменты для разных задач? В этой статье — инженерное сравнение обоих процессов по десяти ключевым критериям, подход к расчёту окупаемости и конкретные рекомендации для типичных производственных сценариев.

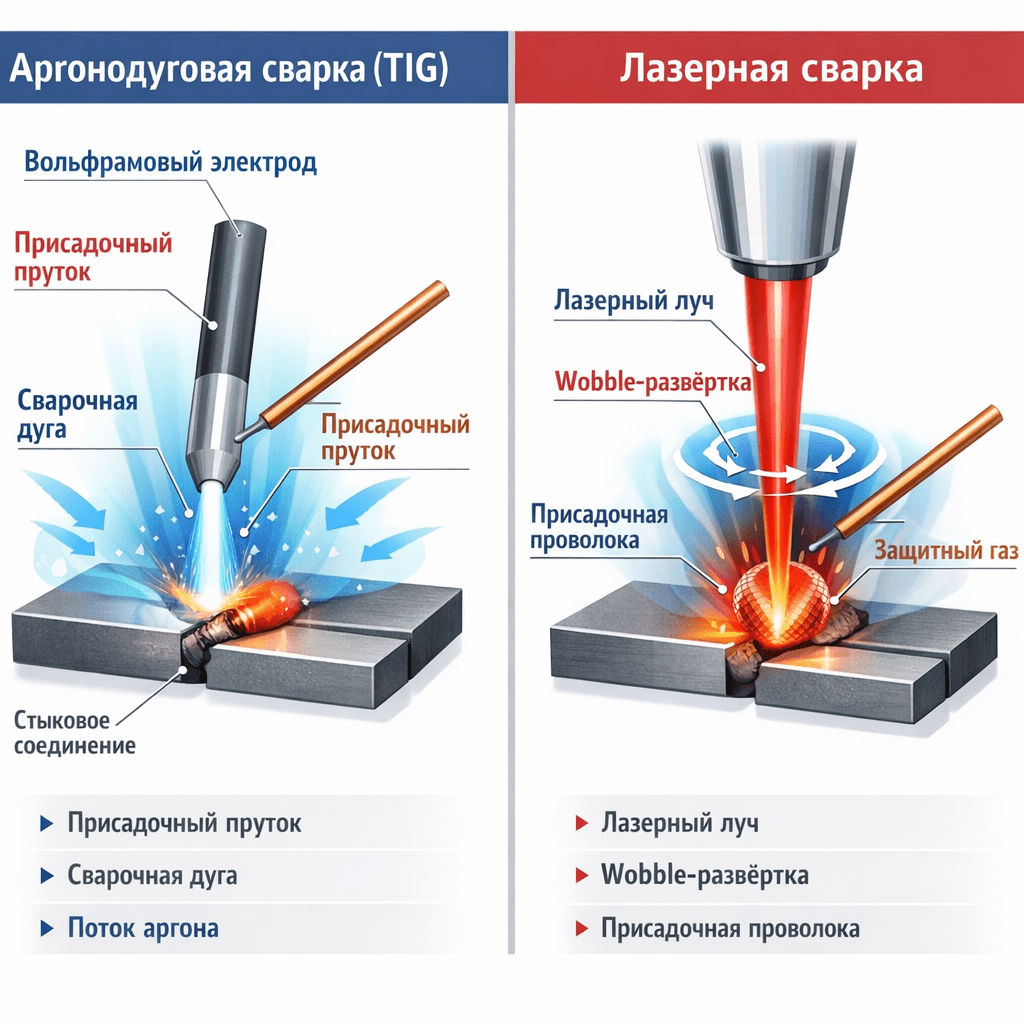

2. Кратко о каждом методе — для общего контекста
2.1. Аргонодуговая сварка (TIG / GTAW)
Принцип процесса. Дуга горит между неплавящимся вольфрамовым электродом и заготовкой. Сварочная ванна защищена потоком инертного газа — как правило, аргоном. Присадочный материал подаётся вручную в виде прутка. На постоянном токе (DC) варят стали, медь, титан; на переменном (AC) — алюминий и магний, за счёт катодной очистки оксидной плёнки.
Где прочно закрепилась:
- нержавеющие и коррозионностойкие стали;
- алюминиевые сплавы;
- титан;
- тонкий металл (от 0,5 мм);
- ответственные конструкции, подконтрольные надзорным органам.
Сильные стороны: полный контроль параметров (ток, скорость подачи присадки, длина дуги), развитая нормативная база (ГОСТ, РД, НАКС), широкий круг обученных специалистов, предсказуемость результата при достаточной квалификации сварщика.
2.2. Ручная лазерная сварка (handheld fiber laser)
Принцип процесса. Волоконный лазер генерирует когерентное излучение в диапазоне длин волн около 1070 нм, которое через оптоволоконный кабель передаётся в ручную сварочную головку и фокусируется в малое пятно. Функция wobble (осцилляция луча) расширяет пятно контакта и формирует шов заданной ширины. Присадочная проволока подаётся через встроенный механизм или вручную. Зона сварки защищается потоком газа (аргон, азот или их смеси).
Где завоёвывает позиции:
- серийное производство из тонкого листа (ориентировочно 0,5–4 мм);
- нержавеющая сталь — корпуса, кожухи, мебель, торговое оборудование;
- изделия, где важна эстетика шва без дополнительной обработки;
- производства с дефицитом квалифицированных TIG-сварщиков.
Сильные стороны: высокая скорость (как правило, в разы выше TIG на тонком листе), минимальная зона термического влияния (ЗТВ), малая деформация, более короткий срок обучения оператора базовым операциям.
3. Сравнение по ключевым критериям
3.1. Скорость сварки
Скорость — первое, что обращает на себя внимание при демонстрации лазера. Но важно сравнивать на одинаковых задачах.
Ориентировочные значения скорости сварки (стыковое соединение, один проход):
| Задача | TIG (опытный сварщик), м/мин | Лазер 1500 Вт (handheld), м/мин | Ориентировочная разница |
|---|---|---|---|
| Нержавейка 1 мм, стыковое | 0,10–0,20 | 0,8–2,0 | в разы |
| Нержавейка 2 мм, стыковое | 0,08–0,15 | 0,5–1,2 | в разы |
| Углеродистая сталь 3 мм, угловое | 0,08–0,12 | 0,3–0,8 | в несколько раз |
Реальная скорость зависит от конкретного оборудования, типа соединения, подготовки кромок, зазора, наличия присадки и требований к качеству шва. Для подбора режимов под вашу деталь необходим тест на образцах.
Почему лазер быстрее. Плотность энергии лазерного луча существенно выше, чем у дуги TIG. Узкая зона нагрева означает меньший энерговвод на единицу длины — деталь не нужно «прогревать», проплавление происходит локально и быстро.
Нюанс. На толщинах свыше 4 мм скорость лазера падает нелинейно: растёт число проходов, увеличивается время на подачу присадки, преимущество перед TIG сокращается. Для больших толщин рассматривают более мощные источники или гибридные решения (лазер + MAG).

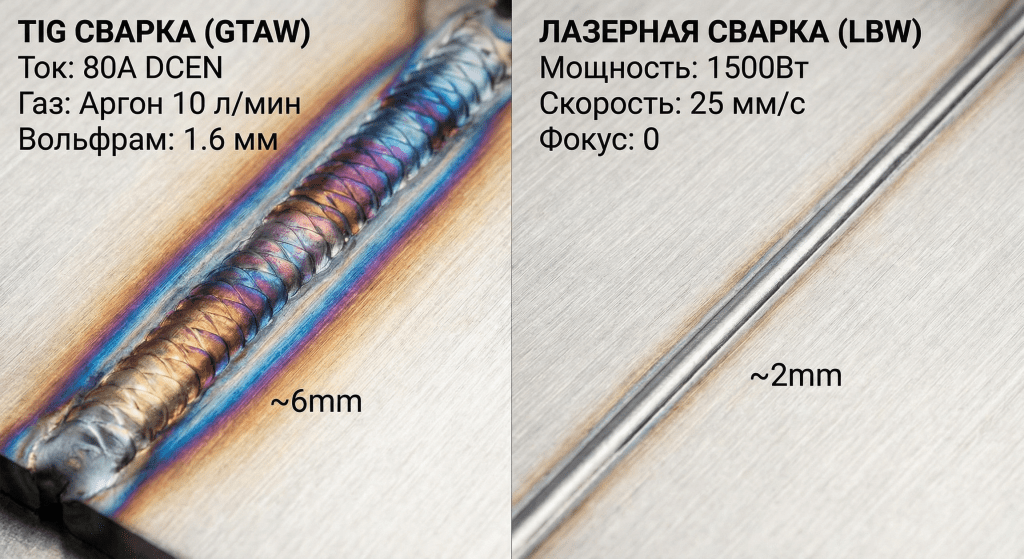

3.2. Качество и характеристики шва
| Параметр | TIG | Ручная лазерная сварка |
|---|---|---|
| Ширина шва (нержавейка 1,5 мм) | 4–8 мм | 1–3 мм (wobble) |
| Ширина ЗТВ | 3–8 мм | ориентировочно 0,3–1,5 мм |
| Глубина проплавления (1 проход, 1,5 мм) | полное при правильной технике | полное при корректной настройке и подгонке |
| Формирование обратного валика | контролируется сварщиком | формируется при точной подгонке; сложнее управлять |
| Размер зерна в ЗТВ | укрупнение, степень зависит от погонной энергии | минимальное укрупнение за счёт быстрого охлаждения |
| Пористость | низкая при чистых кромках и сухом газе | выше риск при загрязнениях, цинковом покрытии, алюминии |
| Визуальный вид | «чешуйчатый» рисунок, характерный для ручного TIG | гладкий, ровный, «машинный» вид |
| Твёрдость в ЗТВ | умеренный рост, зависит от марки стали | может быть выше — быстрое охлаждение способствует образованию закалочных структур |
Микроструктура. Лазерный шов остывает значительно быстрее, чем шов TIG. Для аустенитных нержавеющих сталей это, как правило, плюс: меньше выпадение карбидов хрома, ниже склонность к межкристаллитной коррозии. Но для углеродистых и низколегированных сталей высокая скорость охлаждения может приводить к образованию мартенситных участков и повышенной хрупкости в ЗТВ. Это необходимо учитывать при выборе режимов, особенно для сталей с содержанием углерода выше 0,2 %.
Пористость. У лазерного процесса чувствительность к чистоте поверхности выше: масло, влага, остатки цинка испаряются быстрее, чем успевают выйти из расплава. При TIG более медленное формирование ванны даёт газам больше времени на дегазацию. Вывод: при лазерной сварке подготовка поверхности — обязательный этап, на котором нельзя экономить.
3.3. Деформация и коробление
Для производителей корпусных изделий, панелей, дверок и крупногабаритных конструкций из тонкого листа деформация — ключевой параметр. Покоробленную панель после сварки придётся рихтовать, а это дополнительное время и неизбежные следы.
Количественная оценка: погонная энергия (Дж/мм)
Погонная энергия — главный показатель, определяющий величину деформации.
| Метод | Погонная энергия (ориентировочные значения для нержавейки 1,5 мм) |
|---|---|
| TIG | 150–400 Дж/мм |
| Лазер 1500 Вт | 20–60 Дж/мм |
Разница в энерговводе в несколько раз напрямую транслируется в меньшую деформацию лазерного шва.
Практический пример. Дверца шкафа из нержавейки AISI 304, толщина 1,2 мм, размер 600×400 мм. При обварке рамки по периметру (≈2 м шва):
TIG
- Коробление может достигать нескольких миллиметров по плоскости
- Как правило, требуется рихтовка или правка на прессе
Лазер
- Деформация обычно минимальна
- Деталь, как правило, пригодна к дальнейшей обработке без правки
Конкретные значения деформации зависят от оснастки, порядка наложения швов, жёсткости конструкции и режимов сварки. На крупногабаритных панелях (от 1000 мм и более) разница между методами ещё более выражена.
Когда сварщик компенсирует деформацию. Опытный TIG-сварщик использует обратноступенчатый шов, предварительный отгиб, прихватки, порядок обварки. На малых деталях это работает. На крупногабаритных изделиях с длинными швами деформация накапливается, и никакая техника не заменит физику меньшего энерговвода.
3.4. Толщина свариваемого металла
| Диапазон толщин | TIG | Ручная лазерная сварка (1500–2000 Вт) |
|---|---|---|
| 0,5–1,5 мм | Работает, но требует высокой квалификации; риск прожога | Оптимальный диапазон: стабильный провар, минимальная деформация |
| 1,5–4 мм | Надёжно: полное проплавление, контроль корня | Работает: быстрее, но на 3–4 мм может потребоваться присадка и несколько проходов |
| 4–6 мм | Стандартная задача для TIG, в том числе многопроходная сварка | На пределе возможностей handheld-аппаратов: скорость падает, качество нестабильно |
| Свыше 6 мм | TIG справляется (многопроход) | Вне рабочего диапазона для ручных handheld-аппаратов |
Вывод. Тонкий лист — территория лазера. Толстый металл — территория TIG (и полуавтоматов MIG/MAG). Средний диапазон 1,5–4 мм — зона перекрытия, где выбор определяется серийностью, требованиями к эстетике и нормативными ограничениями.
3.5. Типы соединений
| Тип соединения | TIG | Ручная лазерная сварка |
|---|---|---|
| Стыковое | Допускает зазоры до 1–2 мм, сварщик компенсирует присадкой | Требует плотной подгонки: зазор не более 0,2–0,3 мм без присадки; с присадкой — до 0,8–1,0 мм (зависит от режима и ширины шва) |
| Угловое | Гибко по зазорам, сварщик управляет формированием катета | Работает, но доступ головкой к корню сложнее; зазоры критичны |
| Нахлёсточное | Стандартная задача | Хорошо справляется: прижим листов обеспечивает контакт |
| Тавровое | Без ограничений | Нюансы доступа сварочной головкой — габариты больше, чем у горелки TIG |
| Трубное | Проверенный стандарт, включая орбитальную сварку | Ограниченно: сложность позиционирования, нет отработанных решений для труб малого диаметра |
Ключевой момент: чем жёстче требования к подгонке, тем больше времени уходит на сборку. Это нужно учитывать при расчёте реальной производительности лазера — экономия на сварке может частично расходоваться на более тщательную подготовку.
3.6. Работа с разными металлами
Нержавеющая сталь (аустенитная, ферритная). Оба метода работают хорошо. Лазер, как правило, быстрее, даёт меньше цветов побежалости, обратная сторона шва чище. TIG надёжнее на трубных стыках и ответственных соединениях, где необходим контроль формирования корня.
Углеродистая сталь. Лазер обеспечивает высокую скорость и ровный шов, но быстрое охлаждение в ЗТВ может приводить к образованию закалочных структур — это актуально для сталей с содержанием углерода выше 0,2 %. TIG медленнее, но структура шва предсказуемее.
Алюминий и его сплавы.TIG на переменном токе (AC) остаётся основным методом. Катодная очистка разрушает оксидную плёнку Al₂O₃ (температура плавления около 2050 °C), сварщик контролирует ванну визуально. Лазер применим для алюминия, но требует тщательной отработки:
- высокая отражательная способность на длине волны около 1070 нм затрудняет стабильный старт процесса;
- высокая теплопроводность требует повышенной мощности (от 1500 Вт);
- пористость — серьёзная проблема из-за растворённого водорода;
- wobble-функция и модулированный режим помогают расширить технологическое окно, но стабильный результат зависит от сплава, толщины и подготовки поверхности.
Для серийных задач TIG на переменном токе остаётся более предсказуемым выбором. Лазер применим на отдельных задачах, но требует тестовой сварки на конкретном сплаве и толщине.
Медь, латунь. Оба метода сложны. Лазер на стандартной длине волны (~1070 нм) сталкивается с очень высокой отражательной способностью чистой меди. Для сварки меди часто требуются решения с высокой пиковой мощностью (QCW-режим), специальные системы управления или источники с другой длиной волны (например, зелёный лазер ~515 нм). TIG позволяет проще контролировать процесс, но скорость низкая, расход аргона высокий. В обоих случаях — нужна отработка технологии на конкретном материале.
Титан. TIG — отраслевой стандарт с полной нормативной базой. Лазер технически применим, но требует идеальной газовой защиты (поддув с обратной стороны, волочильная камера), и нормативное обоснование для ответственных конструкций пока не отработано.
Оцинкованная сталь. Лазер может справляться лучше за счёт более быстрого прохождения зоны кипения цинка, но пары цинка токсичны — обязательна эффективная вытяжка. TIG: цинк мешает, нужна зачистка кромок, шов нестабилен. В обоих случаях сварка оцинковки требует специальных технологических приёмов и отработки режимов.
Сводная таблица «Материал × метод сварки → оценка применимости»
| Материал | TIG | Ручная лазерная сварка |
|---|---|---|
| Нержавеющая сталь (аустенитная) | ★★★★★ Отлично | ★★★★★ Отлично |
| Углеродистая сталь (до 0,2 % C) | ★★★★★ Отлично | ★★★★ Хорошо |
| Углеродистая сталь (0,2–0,45 % C) | ★★★★ Хорошо | ★★★ Ограниченно (риск закалочных структур) |
| Алюминий и сплавы | ★★★★★ Отлично | ★★★ Ограниченно (требует отработки) |
| Медь | ★★★ Ограниченно | ★★ Затруднено (нужны специальные решения) |
| Латунь | ★★★ Ограниченно | ★★★ Ограниченно |
| Титан | ★★★★★ Отлично | ★★★ Ограниченно (нормативные и технологические ограничения) |
| Оцинкованная сталь | ★★★ Ограниченно | ★★★★ Хорошо (при отработке технологии и эффективной вытяжке) |
3.7. Требования к подготовке деталей
TIG. Допускает зазоры до 1–2 мм в стыковых соединениях — сварщик компенсирует, увеличивая подачу присадочного прутка и маневрируя горелкой. Незначительное смещение кромок не критично. Подгонка важна, но не является «стоп-фактором».
Лазер. Требует плотной подгонки:
- без присадочной проволоки — зазор не более 0,2–0,3 мм;
- с присадочной проволокой — до 0,8–1,0 мм (зависит от режима, ширины шва и скорости подачи; у некоторых производителей заявляется до 1,5 мм, но стабильность процесса при этом падает).
При зазоре больше допустимого лазерный луч проходит насквозь, шов не формируется. Компенсировать «руками» оператор не может — процесс не предполагает такой степени контроля.
Экономия на самой сварке (скорость лазера) vs дополнительное время на раскрой, гибку и сборку с точной подгонкой. Нужно считать суммарный баланс. На производствах с лазерной резкой и координатной гибкой (пресс с ЧПУ) подгонка обеспечивается конструктивно. На производствах с ручной разметкой и гильотиной — могут быть сложности.
3.8. Квалификация и кадры
TIG. Порог входа высокий. Обучение сварщика до стабильного результата — от 3 до 6 месяцев при ежедневной практике. До уровня 5–6 разряда — год и более. Дефицит квалифицированных TIG-сварщиков в России — системная проблема: средний возраст специалистов растёт, молодёжь в профессию приходит неохотно, зарплатные ожидания опытных сварщиков соответственно растут.
Лазер. Базовые навыки оператора — от нескольких дней. Стабильное качество на серии — 1–2 недели. Но «низкий порог входа» ≠ «любой рабочий с улицы»: оператор должен понимать свойства свариваемых металлов, требования к подготовке кромок, принципы настройки режимов, правила безопасности при работе с лазером наиболее опасного класса.
Кадровый аргумент. На рынке труда проще найти и обучить оператора лазерного аппарата, чем найти квалифицированного TIG-сварщика 5–6 разряда. Это не отменяет потребности в инженере-технологе, который настроит процесс и отработает режимы, но снимает зависимость от «золотых рук» конкретного сварщика на серийных операциях.
3.9. Производительность на серии
При изготовлении партии однотипных изделий разница между методами становится кратной.
TIG. Скорость и качество зависят от мастерства и физического состояния сварщика. К концу 8-часовой смены утомляемость накапливается: рука устаёт, внимание рассеивается — качество последних деталей в партии объективно ниже, чем первых. На серии 200+ изделий это превращается в статистически значимый разброс.
Лазер. Качество шва определяется параметрами, заданными в контроллере (мощность, скорость, частота и амплитуда wobble). Первая деталь в смене и двухсотая — при стабильной подготовке заготовок — одинаковые. Физическая нагрузка на оператора ниже: нет необходимости удерживать дугу и подавать присадочный пруток вручную.
Пример. Партия 200 корпусов из нержавейки 1,5 мм, суммарная длина швов на одном изделии — 1,5 м.
| Показатель | TIG | Лазер |
|---|---|---|
| Время сварки одного изделия (без сборки) | ориентировочно 12–15 мин | ориентировочно 2–4 мин |
| Суммарное время сварки на партию | ориентировочно 40–50 часов | ориентировочно 7–13 часов |
| Стабильность качества к концу серии | снижается (утомляемость) | остаётся постоянной |
Фактическая производительность зависит от конкретного оборудования, геометрии изделия, типа соединений, подготовки заготовок и требований к качеству.
Вывод: чем больше серия, тем сильнее преимущество лазера. На единичных изделиях и мелких партиях разница менее заметна, а дополнительное время на настройку режима и подгонку может нивелировать выигрыш в скорости.
3.10. Постобработка шва
TIG. После сварки нержавеющей стали, как правило, требуется:
- зачистка и полировка шва (абразив, лепестковый круг);
- снятие цветов побежалости (травление пастой, электрохимическая полировка);
- на видовых поверхностях — финишная шлифовка / сатинирование.
Суммарное время постобработки может составлять 30–60 % от времени самой сварки.
Лазер. В большинстве случаев лицевая сторона шва не требует обработки: ровная, гладкая поверхность без чешуйчатости, цвета побежалости минимальны или отсутствуют. Обратная сторона — зависит от подгонки и проплавления.
Экономия на финишных операциях — часто решающий аргумент при сравнении реальной себестоимости шва. Расходные материалы (круги, пасты, электролит), время, ФОТ зачистника — всё это нужно учитывать при расчёте стоимости метода «от заготовки до готового изделия».
4. Экономическое сравнение: считаем деньги
4.1. Стоимость оборудования
| Оборудование | Ориентировочный диапазон цен (2024–2025) |
|---|---|
| TIG-инвертор бюджетный (200–250 А, DC) | 30 000–80 000 ₽ |
| TIG-инвертор промышленный (300+ А, AC/DC, импульс) | 150 000–500 000 ₽ |
| Ручной лазерный аппарат 1000 Вт | 300 000–600 000 ₽ |
| Ручной лазерный аппарат 1500 Вт | 400 000–900 000 ₽ |
| Ручной лазерный аппарат 2000 Вт | 600 000–1 500 000 ₽ |
Цены зависят от производителя, комплектации, бренда лазерного источника, курса валют и наличия на складе. Актуальные цены уточняйте у поставщика.
Разница в стоимости оборудования — в несколько раз в пользу TIG. Но это стартовая точка, а не итоговый расчёт. Окупаемость определяется совокупной стоимостью владения: ФОТ, расходники, постобработка, брак.
Для снижения входного барьера многие поставщики предлагают лизинг, кредит или рассрочку платежа — это позволяет распределить инвестицию во времени и начать зарабатывать на оборудовании до полной оплаты. При работе с бюджетными организациями или предприятиями ОПК доступна оплата через спецсчета, а банковская гарантия обеспечивает финансовую безопасность сделки.
4.2. Расходные материалы на 1 метр шва
| Статья расходов | TIG (нержавейка 1,5 мм, ориентир) | Лазер 1500 Вт (нержавейка 1,5 мм, ориентир) |
|---|---|---|
| Защитный газ (аргон) | 8–12 л/мин × более длительное время на метр шва → расход существенно выше | 10–15 л/мин × значительно меньшее время на метр → расход в разы ниже |
| Присадочный материал | пруток Ø 1,6–2,0 мм, расход выше | проволока Ø 0,8–1,0 мм, расход ниже |
| Вольфрамовый электрод | износ — несколько рублей на метр | — |
| Защитное стекло / сопло | — | расходный материал, стоимость зависит от типа головки и поставщика |
| Электроэнергия | определяется режимом и скоростью | как правило, ниже на метр шва за счёт скорости |
Конкретная стоимость расходников на метр шва зависит от режимов сварки, цен на материалы в вашем регионе, объёма закупок и поставщика. При выборе аппарата уточняйте стоимость и ресурс расходников (защитные стёкла, сопла, проволока) — это существенная статья эксплуатационных затрат.
Общая тенденция: за счёт значительно более высокой скорости лазерной сварки расход газа и присадки на метр шва, как правило, в разы ниже, чем при TIG.
4.3. Стоимость рабочего часа
ФОТ TIG-сварщика 5–6 разряда (ориентир по РФ, 2024): 80 000–150 000 ₽/мес. до вычета НДФЛ и налогов работодателя. В регионах с острым дефицитом кадров — до 180 000–200 000 ₽ для опытных специалистов по нержавейке.
ФОТ оператора лазерной сварки: 50 000–90 000 ₽/мес. Порог входа ниже, предложение на рынке шире.
За счёт значительно более высокой выработки (метров шва за смену) стоимость одного метра шва по ФОТ на лазере, как правило, в разы ниже, чем при TIG — даже с учётом разницы в зарплатах.
4.4. Скрытые затраты и экономия
Постобработка
TIG: зачистка, полировка, травление — добавляет 30–60 % к стоимости сварочных работ. Лазер: в большинстве случаев не требуется или сводится к минимуму.
Брак и переделка
TIG: зависит от человеческого фактора — усталость, невнимательность. На серии разброс качества неизбежен. Лазер: стабильнее на серии, но при неправильной подгонке — 100 % брак (луч проходит сквозь зазор). Качество сборки и подготовки заготовок становится критичным.
Простои
TIG: основная причина — болезнь или увольнение квалифицированного сварщика, замену найти сложно. Лазер: отказ оборудования, ожидание запасных частей (защитные стёкла, сопла, в худшем случае — оптоволокно или лазерный модуль). Наличие расходников у поставщика и оперативная доставка — фактор, который нужно учитывать при выборе.

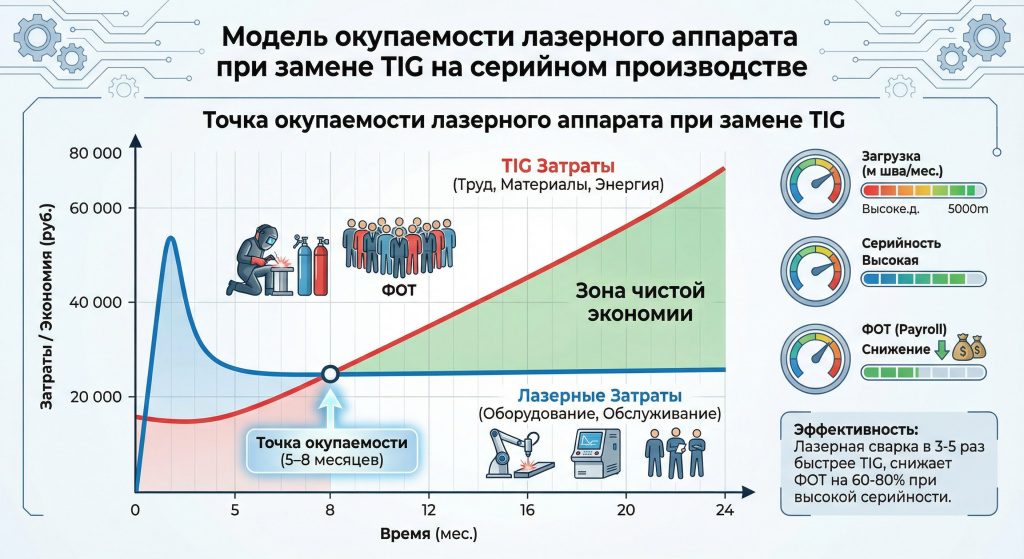

4.5. Модель окупаемости
Конкретные цифры окупаемости зависят от загрузки, стоимости труда, номенклатуры, уровня брака и других факторов — рассчитывайте по вашим исходным данным.
Условия примера:
- Производство: 500 изделий в месяц.
- Материал: нержавейка AISI 304, толщина 1,5 мм.
- Суммарная длина швов: 1,5 м на изделие → 750 м/мес.
- Стоимость лазерного аппарата 1500 Вт: 700 000 ₽.
- Разница в ФОТ: ~50 000 ₽/мес. (TIG-сварщик дороже).
- Экономия на расходниках и постобработке: оценивается индивидуально.
- Высвобождение TIG-сварщика: переводится на ответственные задачи (не увольняется).
При таких условиях суммарная ежемесячная экономия может составлять порядка 100 000–150 000 ₽/мес., что даёт окупаемость аппарата за 5–8 месяцев. Далее — чистая экономия.
Когда лазер, как правило, НЕ окупается:
- Загрузка менее 100–150 м шва в месяц (единичное производство, ремонтные работы).
- Основной материал — алюминий (TIG предсказуемее).
- Продукция подконтрольна Ростехнадзору (нормативные ограничения — подробнее ниже).
- Толщина металла преимущественно свыше 4 мм.
При оформлении через лизинг аппарат начинает работать и приносить экономию с первого месяца, а лизинговые платежи покрываются разницей в себестоимости. Это решение для производств, которые не готовы извлекать из оборота 700 000–1 500 000 ₽ единовременно.
5. Нормативная база и сертификация швов
Это критически важный раздел, который часто упускают при сравнении методов. Технология может быть быстрее и дешевле, но если нормативные документы не позволяют её применять — аргумент закрыт.
TIG (ГОСТ 14771, ГОСТ Р ИСО 9692, РД 03-614-03 и др.)
- Полная нормативная база: ГОСТы на типы соединений, режимы, контроль
- Аттестация сварщиков и технологий через НАКС
- Все методы неразрушающего контроля (ВИК, УЗК, РК, ПВК, МПД) применимы
- Разрешена для сосудов под давлением (ТР ТС 032/2013), трубопроводов (ТР ТС 010/2011), несущих металлоконструкций (СП 16.13330)
- Ростехнадзор принимает без вопросов
Ручная лазерная сварка
- Есть ГОСТ Р ИСО 15609-4 (технические требования к процедуре лазерной сварки)
- Есть ГОСТ Р ИСО 13919-1 (уровни качества для лазерных швов на стали)
- Но: специфические стандарты для ручной (handheld) лазерной сварки в РФ пока не разработаны
- Аттестация через НАКС: технически возможна, но процедура не стандартизирована так, как для дуговых процессов
Где лазерный шов принимают уже сейчас
- декоративные и ненагруженные конструкции;
- корпусные изделия без давления;
- металлическая мебель, торговое оборудование;
- элементы HVAC (короба, воздуховоды);
- бункеры и ёмкости, не подлежащие котлонадзору.
Где пока не принимают
- сосуды, работающие под давлением;
- несущие металлоконструкции зданий и сооружений;
- трубопроводы, подконтрольные Ростехнадзору;
- оборудование для опасных производственных объектов.
Нормативная база развивается: в ряде стран уже ведётся работа по стандартизации handheld-процессов, российские стандарты, вероятно, последуют. Но на момент принятия решения о покупке — уточните, распространяются ли надзорные требования на вашу продукцию. Если да — TIG (или автоматизированная лазерная/электронно-лучевая сварка) остаётся единственным вариантом.
6. Безопасность и условия труда
| Фактор опасности | TIG | Ручная лазерная сварка |
|---|---|---|
| Ультрафиолетовое излучение | Высокое (электрическая дуга) | Незначительное (нет дуги) |
| Лазерное излучение (класс 4) | Отсутствует | Основная опасность: прямой и отражённый луч, необратимое повреждение глаз и кожи |
| Защита глаз | Сварочная маска с автозатемнением (DIN 9–13) | Специализированные очки или маска с фильтрами, подобранными по длине волны и мощности конкретного лазера; обычная сварочная маска НЕ защищает от лазерного излучения |
| Сварочные дымы | Умеренные, зависят от материала | Сопоставимые; при сварке оцинковки — повышенное образование токсичных паров цинка, обязательна эффективная вытяжка |
| Ожоги от разбрызгивания | Минимальные (TIG — «чистый» процесс) | Минимальные |
| Отражённый луч | Неприменимо | Серьёзный риск: отражение от полированных поверхностей; обязательно ограждение зоны сварки |
| Шум | Низкий | Низкий |
| Физическая нагрузка | Высокая: устойчивое удержание горелки, подача присадки, неудобные позы | Ниже: нет необходимости подачи прутка второй рукой, но вес головки при длительной работе ощутим |

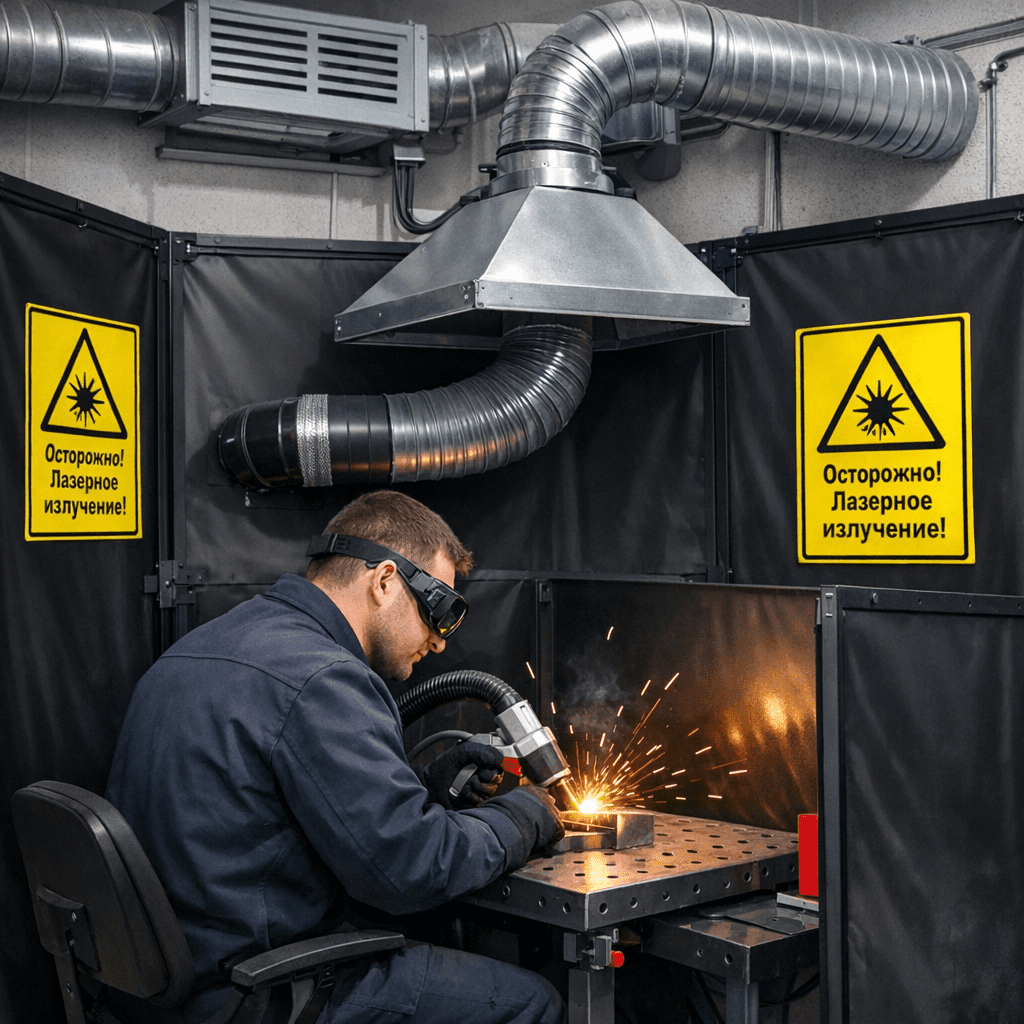

Организация безопасности при лазерной сварке
- Выделенная зона с ограждением (светонепроницаемые экраны) или кабина
- Предупреждающие знаки «Лазерное излучение» в соответствии с действующими стандартами
- Запрет на присутствие посторонних в зоне работы
- Все работники в зоне действия — в защитных очках с фильтрами, подобранными по длине волны и мощности конкретного лазера (неправильно подобранные средства защиты = риск необратимой травмы)
- Приточно-вытяжная вентиляция для удаления аэрозолей и газов
- При сварке оцинкованных, окрашенных и загрязнённых деталей — оценка вредных факторов и обеспечение средствами защиты органов дыхания
- Инструктаж по работе с лазером наиболее опасного класса (в соответствии с действующими нормативными документами — ГОСТ, СанПиН)
Это не сложнее, чем организация поста газовой сварки или плазменной резки, но требует осознанного подхода и не должно игнорироваться.
7. Практические сценарии: что выбрать в вашей ситуации
Серийное производство изделий из нержавейки (тонкий лист)
Рекомендация: лазер. Корпуса приборов, панели, декоративные элементы, фасадные кассеты — всё, что делается из листа 0,8–2 мм серией от 50 штук. Скорость, минимальная деформация, отсутствие постобработки — тройное преимущество. Окупаемость при стабильной загрузке — как правило, в пределах 4–8 месяцев.
Монтаж трубопроводов из нержавейки
Рекомендация: TIG. Нормативная база, аттестация НАКС, орбитальная сварка, контроль формирования корня шва — всё это обязательно для трубопроводов, особенно в пищевой, фармацевтической и нефтегазовой промышленности. Лазер здесь неприменим по совокупности причин: нормативных, геометрических и технологических.
Ремонтная мастерская, разные задачи каждый день
Рекомендация: TIG как основной + лазер как дополнение при большом потоке однотипных деталей. Универсальность TIG незаменима при штучных задачах: разные металлы, толщины, типы соединений, ремонт, наплавка. Если при этом есть поток однотипных операций (например, приварка петель, рамки, накладки) — лазер ускорит именно эту работу и разгрузит TIG-сварщика.
Производство металлической мебели и торгового оборудования
Рекомендация: лазер. Формула «скорость × эстетика × экономия на полировке» даёт быструю окупаемость. Шов из-под лазера на нержавейке — ровный, без чешуйчатости, без цветов побежалости. Экономия времени на финишных операциях может быть очень существенной.
Сварка алюминиевых конструкций
Рекомендация: TIG (AC/DC). Катодная очистка на переменном токе, визуальный контроль сварочной ванны, управляемый баланс полярности — TIG остаётся наиболее предсказуемым методом для алюминия. Лазер применим для отдельных задач (тонкий лист, автоматизированный процесс с wobble), но для ручного handheld-аппарата алюминий — не основной материал. Перед принятием решения — тестовая сварка на вашем сплаве и толщине.
Производство ёмкостей и бункеров из нержавейки (не под давлением)
Рекомендация: лазер. Длинные прямолинейные и кольцевые швы, толщина стенки 1,5–3 мм, большая площадь поверхности. Минимальная деформация на крупных панелях — решающее преимущество. Экономия на правке и рихтовке может превышать экономию на самой сварке.
Мелкосерийное производство с высокими требованиями (авиация, медицина, энергетика)
Рекомендация: TIG (или автоматизированная лазерная сварка — не handheld). Нормативные требования, полный контроль каждого шва, аттестованные процессы, документирование — всё это обязательно. Handheld-лазер не вписывается в эту парадигму: нет стандартизированных процедур аттестации, контроль режимов менее строгий, чем в автоматизированных системах.
8. Совмещение обоих методов на одном производстве
Многие производства приходят к выводу, что оптимальная стратегия — иметь оба инструмента и распределять задачи по принципу эффективности.
Распределение задач
Лазер
- Серийные операции, тонкий лист
- Нержавейка, швы на видовых поверхностях
- Длинные прямые швы
TIG
- Ответственные стыки, алюминий
- Нестандартные задачи, ремонт, наплавка
- Толстый металл, работы под надзором
Экономическая логика. Квалифицированный TIG-сварщик 5–6 разряда — дорогой ресурс. Использовать его время на серийную приварку накладок на нержавейке — нерационально. Лазер «забирает» рутинные, повторяющиеся операции и высвобождает TIG-сварщика для сложных задач, где его квалификация действительно нужна.
Пример организации участка
Зона лазерной сварки
Выделенная кабина с ограждением, вытяжка, 1–2 оператора.
Пост TIG-сварки
Стандартное оснащение, сварочный стол, 1 сварщик 5–6 разряда.
Зона подготовки
Общая — раскрой, гибка, сборка. Детали распределяются по маршрутным картам: серийные → лазер, ответственные → TIG.
Такая организация может заметно повысить общую производительность участка без увеличения штата сварщиков.
При подборе оборудования для комплексного оснащения участка — и TIG-инвертор, и лазерный аппарат, и расходники, и оснастку — удобнее получать от одного поставщика. Это упрощает логистику, сервис и решение вопросов по гарантии. Если нужной позиции нет на складе — добросовестный поставщик подберёт аналог из наличия, зарезервирует дефицитные позиции.
9. Распространённые мифы — разбираем с обеих сторон
| Миф | Реальность |
|---|---|
| «Лазер полностью заменит TIG через 5 лет» | Разные инструменты для разных задач. TIG незаменим для алюминия, толстого металла, ответственных конструкций и объектов под надзором. Полная замена технически невозможна. |
| «Лазерный шов слабее аргонодугового» | При правильных режимах и подготовке прочность лазерного шва сопоставима с TIG. На тонком листе лазерный шов может быть даже прочнее за счёт меньшего перегрева и минимального укрупнения зерна. |
| «Лазером может варить любой — достаточно нажать кнопку» | Оператору нужно понимание материалов, подготовки, режимов и техники безопасности. «Нажал кнопку» — не гарантия качества, а при неправильной подгонке — гарантия брака. |
| «TIG — устаревший метод, его вытесняют технологии» | TIG развивается: импульсные режимы, горячий/холодный старт, орбитальные системы, цифровое управление. Метод остаётся стандартом для ответственных работ. |
| «Лазерная сварка опасна — можно ослепнуть» | Опасность реальна, но управляема. При соблюдении правил безопасности (ограждение, защитные очки с фильтрами, подобранными по длине волны и мощности, инструктаж) риск контролируется. |
| «Расходники на лазер — космические деньги» | Основные расходники — защитные стёкла и сопла, стоимость зависит от типа головки и поставщика. Ресурс лазерного модуля высокий. Расходы на метр шва у лазера, как правило, ниже, чем у TIG — за счёт скорости. |
| «Аргонодуговая сварка всегда качественнее» | Качество TIG зависит от квалификации сварщика. Средний оператор на лазере выдаёт более стабильный результат, чем средний TIG-сварщик. Но лучший TIG-сварщик на ответственном стыке — вне конкуренции. |

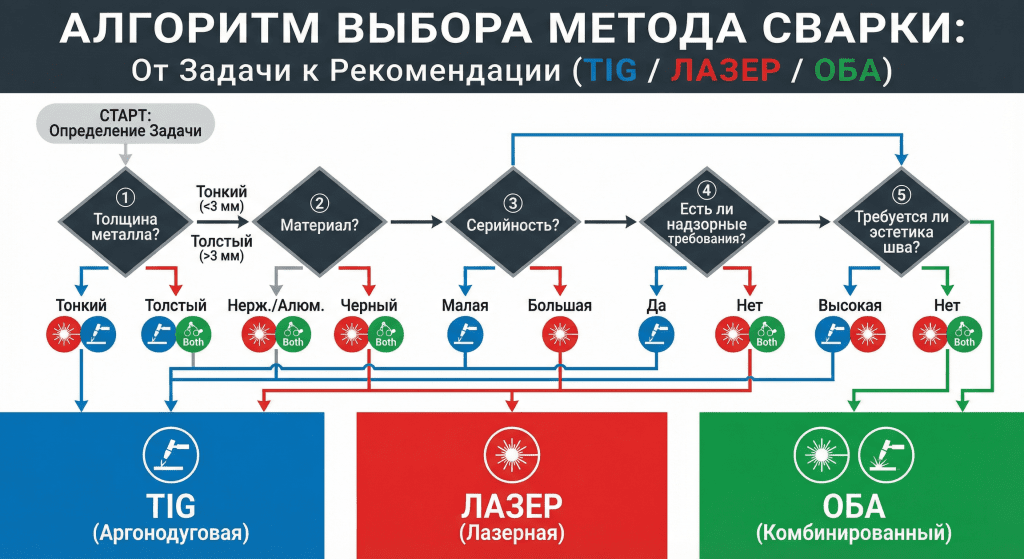

10. Алгоритм принятия решения
Универсального ответа «какой метод лучше» не существует. Есть правильный метод для конкретной производственной задачи. Вот алгоритм, который поможет определиться.
TIG остаётся незаменимым
- Ответственные конструкции, подконтрольные Ростехнадзору
- Алюминий и его сплавы (AC-режим)
- Толстый металл (свыше 4–6 мм)
- Нестандартные, единичные задачи
- Трубные соединения
Лазер выигрывает
- Серийное производство (от 50–100 изделий в месяц)
- Тонкий лист (0,5–3 мм), преимущественно нержавейка и углеродистая сталь
- Изделия, где важна эстетика шва
- Производства с дефицитом квалифицированных TIG-сварщиков
- Задачи, где критична минимальная деформация
Оптимальная стратегия для многих производств — иметь оба инструмента и распределять задачи по принципу максимальной эффективности.
Пошаговый алгоритм
Определите основные типы деталей и швов
Что варите? Какие соединения? Какая геометрия? Какие материалы и толщины?
Оцените серийность и загрузку
Сколько метров шва в месяц? Какие партии? Какой режим работы (сменность)?
Проверьте нормативные требования
Подпадает ли ваша продукция под надзор (Ростехнадзор, ТР ТС, ГОСТ)? Если да — TIG, пока нормативная база для handheld-лазера не разработана.
Посчитайте экономику
ФОТ + расходники + постобработка + брак + простои = реальная стоимость метра шва. Сравните оба варианта на горизонте 1–3 года. Считайте TCO, а не только цену покупки.
Запросите тестовую сварку на ваших деталях
Теория и расчёты — хорошо, но результат на реальной заготовке — лучше.
Проверьте оба метода на своих деталях
Хотите убедиться, как лазерная сварка покажет себя на ваших заготовках? Отправьте образцы — проведём тестовую сварку и сравним результат с вашим текущим методом. Это бесплатно и ни к чему не обязывает.
Подбор оборудования под задачу
Аппараты лазерной сварки, TIG-инверторы, расходные материалы и оснастка — всё из одного места. Если нужной модели нет на складе — подберём аналог из наличия, равный или превосходящий по параметрам.
Доставка и финансы
Доставка по всей России, включая удалённые регионы. Лизинг, кредит, рассрочка платежа, работа со спецсчетами. Банковская гарантия — финансовая безопасность для бюджетных и крупных заказчиков.
Пусконаладка и обучение
Запустим оборудование на вашей площадке, обучим операторов.
Подберём оборудование под ваши задачи
Консультация, тестовая сварка на ваших образцах, расчёт окупаемости
Часто задаваемые вопросы
Нет. Это разные инструменты с разными областями применения. Лазер не обеспечивает такой же стабильности на алюминии, как TIG на переменном токе. Не применим на толщинах свыше 6 мм в ручном варианте. Не имеет полной нормативной базы для ответственных конструкций в РФ. Для серийного производства из тонкой нержавейки — лазер, как правило, эффективнее. Для универсальных и ответственных задач — TIG незаменим.
Ориентир — от 200–300 метров шва в месяц при работе с нержавейкой 1–3 мм. При такой загрузке аппарат мощностью 1500 Вт может окупиться за 6–12 месяцев за счёт экономии на ФОТ, расходниках и постобработке. Конкретный срок зависит от стоимости труда, серийности и номенклатуры. При меньшей загрузке срок окупаемости растягивается, и экономическое обоснование слабеет.
Если ваша продукция подпадает под требования Ростехнадзора (сосуды под давлением, трубопроводы, несущие конструкции), аттестация сварщика и технологии обязательна. Для лазерной сварки процедура аттестации через НАКС технически возможна, но не стандартизирована так, как для дуговых процессов. Уточните у аттестационного центра до покупки оборудования.
Да, при соблюдении ряда условий. Оксидная плёнка на алюминии (Al₂O₃) значительно более тугоплавкая, чем сам алюминий (около 2050 °C против примерно 660 °C), поэтому критичны правильная подготовка поверхности и режимы, обеспечивающие разрушение оксидной плёнки. Wobble-функция и импульсный или модулированный режим помогают расширить технологическое окно, но результат зависит от конкретного сплава, толщины и требований к шву. Для серийных задач по алюминию TIG на переменном токе остаётся более предсказуемым выбором. Перед покупкой — обязательно тестовая сварка на вашем материале.
Волоконные лазеры (IPG, Raycus, MAX и др.) отличаются высоким ресурсом наработки. При корректной эксплуатации и обслуживании ресурс источника, как правило, сопоставим с ресурсом всего комплекса. Ограничивающими факторами чаще становятся оптика, кабель и механика головки, а не сам лазерный модуль. Конкретный ресурс зависит от производителя, режима работы и условий эксплуатации.
Основной газ — аргон (для нержавейки, углеродистой стали, титана). Для некоторых задач применяют азот (допустимо для ряда марок нержавеющей стали, но может быть вреден для других сплавов — вызывает охрупчивание и пористость). Выбор газа подбирают под материал и требования к шву. Расход зависит от сопла, положения шва и требований к качеству поверхности. За счёт высокой скорости сварки расход газа на метр шва, как правило, значительно ниже, чем при TIG.
Промышленные лазерные сварочные аппараты относятся к наиболее опасному классу лазеров (класс 4) — потенциально опасны для глаз и кожи. Прямой или отражённый луч может вызвать необратимое повреждение сетчатки. При соблюдении правил безопасности (защитные очки с фильтрами, подобранными по длине волны и мощности конкретного лазера, ограждение зоны, инструктаж, запрет на работу без СИЗ) риск контролируется. Стандартная сварочная маска не защищает от лазерного излучения — нужны специализированные средства защиты.
На данный момент — ограниченно. Для ручной лазерной сварки в РФ нет стандартизированных процедур аттестации сварщиков и технологий, сопоставимых с TIG/MIG/MMA. Нормативная база развивается, но до её полного оформления использование handheld-лазера на объектах под надзором рискованно с точки зрения приёмки и документирования. Рекомендуем уточнять статус у профильных аттестационных центров и территориальных органов Ростехнадзора.
