Лазерная сварка нержавейки

Прежде чем настраивать лазерный аппарат, необходимо понимать, почему нержавеющая сталь ведёт себя при сварке иначе, чем обычная углеродистая. Четыре ключевых фактора определяют все сложности и диктуют выбор метода.

Низкая теплопроводность

Теплопроводность аустенитных нержавеющих сталей — 14–16 Вт/(м·К), что примерно в 3 раза ниже, чем у углеродистой стали (около 45–50 Вт/(м·К)). Тепло не рассеивается по детали, а концентрируется в зоне шва. При избыточном тепловложении это приводит к:

• прожогам на тонком металле (особенно до 1,5 мм);
• перегреву зоны термического влияния (ЗТВ);
• локальным деформациям, которые невозможно исправить без правки.

Высокий коэффициент теплового расширения

Коэффициент линейного расширения аустенитных нержавеющих сталей — около 16–17 × 10⁻⁶ 1/К, что примерно в 1,5 раза выше, чем у углеродистой стали. На практике это означает:

• коробление тонких листов и рамных конструкций;
• поводки даже при коротких швах;
• необходимость жёсткой фиксации и продуманной последовательности сварки.

Склонность к межкристаллитной коррозии (МКК)

Это главный «подводный камень» сварки нержавейки. При нагреве в интервале 450–850 °C по границам зёрен выпадают карбиды хрома (Cr₂₃C₆). Приграничные зоны обедняются хромом ниже критических 12 %, и сталь теряет коррозионную стойкость именно в этих зонах. Результат — сквозная коррозия по шву в агрессивных средах, иногда уже через несколько месяцев эксплуатации.

Образование тугоплавкой оксидной плёнки

На поверхности нержавейки всегда присутствует тонкий слой оксида хрома (Cr₂O₃) с температурой плавления около 2435 °C — значительно выше, чем у самой стали (~1400–1450 °C). Эта плёнка:

• ухудшает смачиваемость сварочной ванны;
• затрудняет формирование однородного шва;
• требует эффективной газовой защиты высокой чистоты.

Различие классов нержавеющих сталей

Не все «нержавейки» одинаковы. Выбор режима лазерной сварки напрямую зависит от структурного класса стали:

• Аустенитные (304, 316, 321) — наиболее распространённые, хорошо свариваемые, но склонны к горячим трещинам.
• Ферритные (430, 409) — склонны к росту зерна и охрупчиванию при перегреве.
• Мартенситные (410, 420) — закаливаются в ЗТВ, высок риск холодных трещин.
• Дуплексные (2205, 2507) — требуют сохранения баланса фаз, чувствительны к скорости охлаждения.

Выбор метода сварки для нержавейки — это всегда компромисс между качеством, скоростью, деформациями и стоимостью. Лазерная сварка сдвигает этот компромисс в пользу производства по нескольким направлениям.

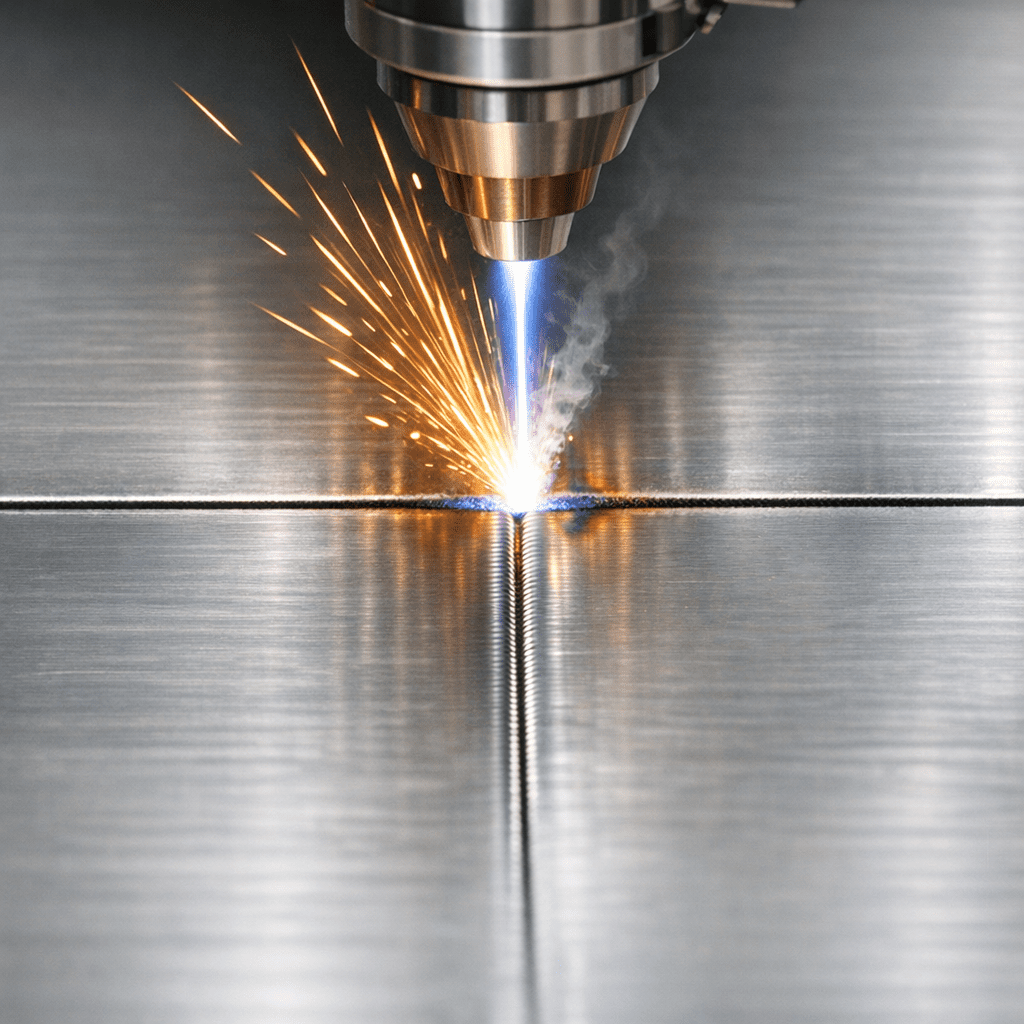

Минимальная зона термического влияния

ЗТВ при лазерной сварке, как правило, в несколько раз меньше, чем при аргонодуговой сварке (TIG), — типичные значения приведены в таблице ниже. Для нержавейки это критично: узкая ЗТВ означает:

• снижение риска межкристаллитной коррозии;
• минимальный рост зерна (актуально для ферритных сталей);
• меньше остаточных термических напряжений.

Высокая скорость сварки

Скорость лазерной сварки значительно выше традиционных дуговых методов — конкретное преимущество зависит от толщины, типа соединения и сравниваемого метода (см. таблицу ниже). Это не только вопрос производительности: чем быстрее проход, тем меньше суммарное тепловложение в деталь. Для серийного производства разница в цикле на одну деталь напрямую транслируется в себестоимость.

Узкий шов с высоким аспектным соотношением

Лазерный шов при глубоком проплавлении (keyhole-режим) имеет характерное высокое соотношение глубина/ширина — до 5:1 и выше. Это даёт:

• высокую прочность соединения при минимальном объёме наплавленного металла;
• эстетичный внешний вид без значительного усиления.

Минимальная последующая обработка

Шов после лазерной сварки часто не требует зачистки или шлифовки. Для производителей пищевого и фармацевтического оборудования, где каждый шов должен быть гладким и непористым, это напрямую сокращает трудозатраты и время изготовления.

Сварка тонкостенных конструкций от 0,3 мм

На толщинах 0,3–1,0 мм дуговая сварка — это постоянная борьба с прожогами. Лазерный луч с точно дозированной мощностью и возможностью импульсного режима позволяет получать герметичные швы без сквозного проплавления.

Стабильность и повторяемость

При интеграции в автоматизированный комплекс или при работе с направляющими лазерная сварка обеспечивает идентичные параметры от шва к шву. Для серийного выпуска — от труб теплообменников до корпусов приборов — это означает стабильное качество без зависимости от квалификации сварщика.

Таблица 1. Сравнение методов сварки нержавеющей стали

Для производств с серийным выпуском лазерная сварка окупается за счёт скорости, снижения брака и исключения финишной обработки. Для единичных задач TIG по-прежнему оправдан, но на серии он проигрывает лазеру по производительности и стабильности.

Свариваемость лазером зависит не от самого метода, а от металлургии конкретной марки стали. Ниже — разбор по классам с практическими рекомендациями.

Аустенитные стали (AISI 304, 304L, 316, 316L, 321, 12Х18Н10Т)

Это наиболее распространённая и «благодарная» для лазерной сварки группа. Основные моменты:

• Марки с индексом «L» (304L, 316L) — содержание углерода не более 0,03 %. Пониженный углерод минимизирует риск выпадения карбидов хрома и, соответственно, МКК. Это предпочтительный выбор для сварных конструкций.
• AISI 321 / 12Х18Н10Т — стали, стабилизированные титаном. Титан связывает углерод в карбиды титана (а не хрома), предотвращая обеднение приграничных зон. Обладают отличной свариваемостью и широко применяются в отечественной промышленности.
• Особенность: аустенитные стали склонны к горячим трещинам при неправильном соотношении мощности и скорости — когда сварочная ванна кристаллизуется слишком быстро при высоких стягивающих напряжениях. Правильный подбор режимов и, при необходимости, присадки полностью исключает эту проблему.

Ферритные стали (AISI 430, 409)

• Главная проблема — рост зерна в ЗТВ при перегреве. Крупное зерно делает шов хрупким, снижает ударную вязкость и пластичность.
• Ферритные стали требуют минимального тепловложения и высокой скорости сварки. Лазер для них подходит идеально, но режимы должны быть выставлены точно — любой «перегрев» приводит к необратимому охрупчиванию.
• Присадку выбирают аустенитную (например, 309LSi) для повышения пластичности шва.

Мартенситные стали (AISI 410, 420)

• Свариваются ограниченно. В ЗТВ происходит закалка: при быстром охлаждении образуется мартенсит с твёрдостью до 45–55 HRC, что создаёт высокий риск холодных трещин.
• Часто требуется предварительный подогрев до 150–300 °C и послесварочная термообработка (отпуск при 650–750 °C) для снятия напряжений и снижения твёрдости ЗТВ.
• Для лазерной сварки мартенситных марок необходимо снижать скорость охлаждения — в некоторых случаях через управление тепловложением или использование колебательного движения луча (wobble).

Дуплексные стали (AISI 2205, 2507)

• Дуплексные стали сочетают свойства аустенита и феррита. Их главное преимущество — высокая прочность и стойкость к питтинговой коррозии. Но при сварке критически важно сохранить баланс фаз (~50 % аустенита, ~50 % феррита).
• Проблема лазерной сварки: высокая скорость охлаждения может привести к тому, что феррит не успевает частично трансформироваться в аустенит. Шов оказывается пересыщен ферритом, что снижает коррозионную стойкость и пластичность.
• Решение: подбор режимов с контролируемым (не минимальным!) тепловложением; использование присадочной проволоки с повышенным содержанием никеля (марка 2209), который стабилизирует аустенитную фазу.

Таблица 2. Свариваемость основных марок нержавейки лазером

Ключевые параметры лазерной сварки нержавейки

При настройке лазерного сварочного аппарата для нержавеющей стали оперируют следующими параметрами:

• Мощность лазера (Вт) — определяет глубину проплавления. Подбирается в зависимости от толщины и теплофизических свойств конкретной марки стали.
• Скорость сварки (мм/с или мм/мин) — ключевой параметр баланса. Слишком медленно — прожог, широкая ЗТВ, деформации. Слишком быстро — непровар, несплавление.
• Положение фокуса (дефокусировка, мм) — влияет на плотность энергии в пятне и форму шва:
  • Фокус на поверхности или чуть ниже (–Δ) — узкий, глубокий шов (keyhole-режим).
  • Фокус выше поверхности (+Δ) — более широкое пятно, подходит для стыков с зазором или для теплопроводного режима на тонких листах.
• Диаметр пятна (мм) — зависит от оптики (коллиматор + фокусирующая линза). Определяет плотность мощности (Вт/см²).
• Режим излучения:
  • Непрерывный (CW) — для производительной сварки на средних и больших толщинах.
  • Импульсный (модулированный) — для тонких листов (до 1 мм), для контроля тепловложения, для прихваток.
• Защитный газ — тип, расход, способ подачи (коаксиально, боковое сопло, защита корня).
• Присадочная проволока — марка, диаметр, скорость подачи.

Рекомендуемые режимы по толщинам (базовые ориентиры для AISI 304/316)

Ниже приведены ориентировочные режимы для стыковых соединений аустенитных нержавеющих сталей. Данные получены для волоконных лазеров с длиной волны ~1070 нм и стандартной оптикой (коллиматор 50 мм, фокусная линза 150 мм).

Таблица 3. Режимы лазерной сварки нержавейки (AISI 304/316, стыковое соединение, ориентировочные значения)

* При зазоре > 0,15 мм — присадка необходима.

Выбор защитного газа: аргон, азот или гелий

Газовая защита при лазерной сварке нержавейки выполняет две задачи: предотвращает окисление сварочной ванны и подавляет образование плазменного факела (на высокой мощности). Выбор газа — не формальность, а технологическое решение, влияющее на структуру и свойства шва.

Расход газа: типичные значения — 10–25 л/мин через основное сопло. Обязательно предусматривайте защиту корня шва (поддув с обратной стороны), особенно для труб, ёмкостей и замкнутых конструкций. Без защиты корня на обратной стороне образуется тёмная окалина, которая свидетельствует о выгорании хрома и локальной потере коррозионной стойкости.

Таблица 4. Выбор защитного газа по классам нержавеющей стали

Сварка с присадкой и без: когда что выбрать

Сварка без присадки возможна при одновременном выполнении условий:

• стыковое соединение;
• зазор между кромками менее 0,1–0,15 мм;
• кромки подготовлены с высокой точностью (лазерная или плазменная резка с финишной обработкой);
• одинаковый химический состав обеих деталей.

Это обеспечивает максимальную скорость, минимальные деформации и чистый шов. Но требует прецизионной сборки.

Сварка с присадочной проволокой обязательна:

• при зазорах > 0,15 мм;
• для угловых, нахлёсточных и тавровых соединений;
• для формирования видимого усиления шва (катет);
• для компенсации выгорания легирующих элементов (особенно при сварке дуплексных сталей);
• при сварке разнородных сталей (нержавейка + чёрная сталь).

Рекомендуемые марки сварочной проволоки

Диаметр проволоки для ручного лазера — обычно 0,8–1,2 мм. Скорость подачи подбирается экспериментально на образцах.

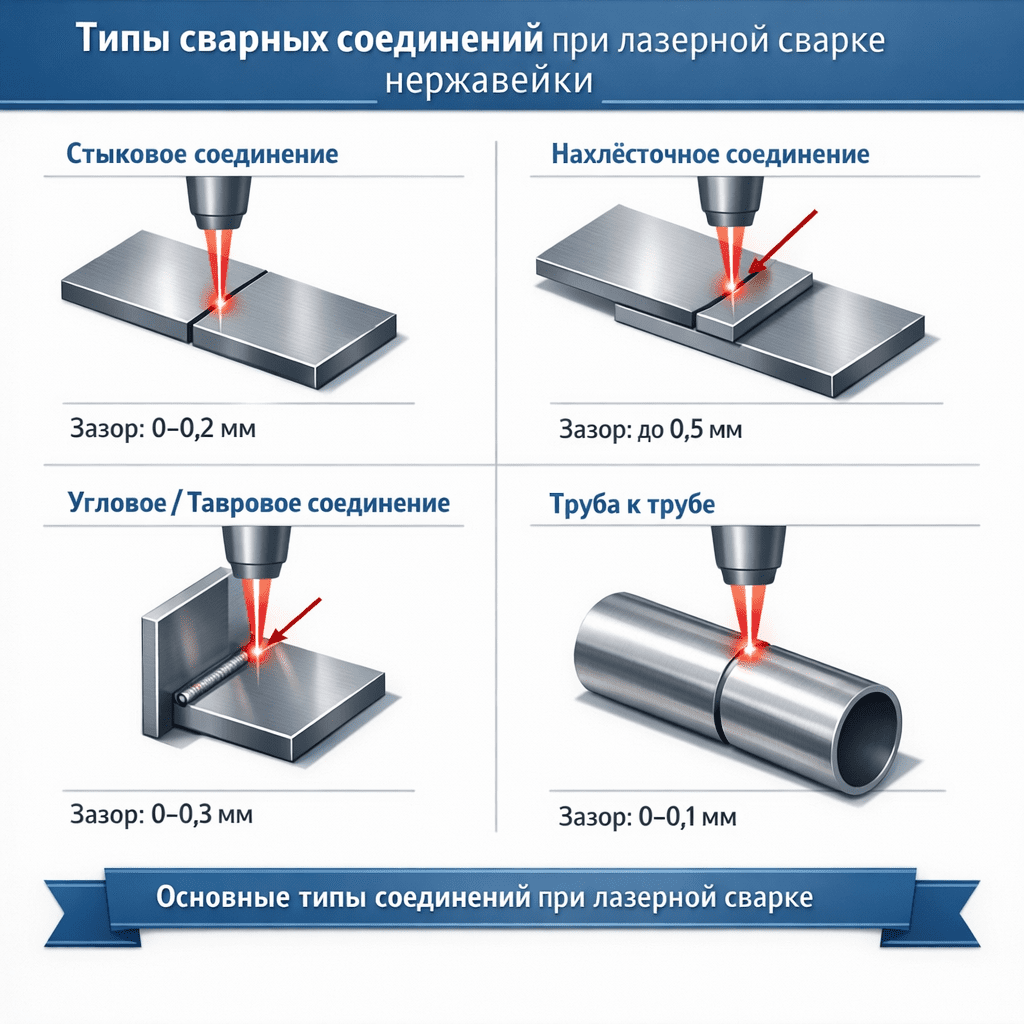

Стыковое соединение

Идеальный тип для лазерной сварки. Луч направлен перпендикулярно стыку, энергия расходуется на проплавление обеих кромок с минимальными потерями.

• Допустимый зазор без присадки: ≤ 0,1–0,15 мм.
• Требуется точная фиксация для предотвращения смещения луча относительно стыка.
• На толщинах свыше 4–5 мм может потребоваться разделка кромок (Y- или V-образная).

Нахлёсточное соединение

Более толерантно к погрешностям сборки, но предъявляет свои требования:

• Критично обеспечить полное проплавление верхнего листа и качественное сплавление с нижним.
• Зазор между листами должен быть минимальным (< 0,3 мм); при зазоре более 0,1 мм рекомендуется присадка.
• Подходит для автоматизированных комплексов при массовом производстве кожухов, крышек, облицовочных элементов.

Угловое и тавровое соединение

• Требуют точного позиционирования луча в угол соединения.
• Практически всегда используется присадочная проволока для формирования катета шва.
• При ручной лазерной сварке — один из наиболее сложных типов; рекомендуется применять wobble (колебательное движение луча) для расширения зоны воздействия.

Сварка труб (труба + труба, труба + фланец)

• Специфика орбитальной сварки: изменение пространственного положения шва в процессе обхода по окружности.
• Высокие требования к центровке и допускам на овальность.
• Защита корня шва изнутри трубы — обязательна (подача аргона через внутреннюю полость).
• Оптимальна сварка без присадки при идеальной сборке.

Таблица 5. Допустимые зазоры для различных типов соединений (ориентировочные значения)

1. Прожоги и сквозное проплавление

Причины: избыточная мощность или слишком низкая скорость на тонком металле (до 1,5 мм). Также — фокус точно на поверхности при малой толщине, создающий чрезмерную плотность мощности.

2. Непровар

Причины: недостаточная мощность, высокая скорость, расфокусировка луча (загрязнение защитного стекла или сбой юстировки оптики), большой зазор между деталями.

3. Поры и газовые раковины

Причины: загрязнения на поверхности (масло, СОЖ, влага, остатки маркера), недостаточная газовая защита, турбулентный поток газа, влажная или загрязнённая присадочная проволока.

4. Горячие трещины

Причины: высокая скорость кристаллизации в сочетании со стягивающими напряжениями, неблагоприятный химсостав (повышенное содержание серы и фосфора), чрезмерно узкая сварочная ванна.

5. Потеря коррозионной стойкости (МКК)

Причины: длительное пребывание металла в интервале 450–850 °C (перегрев из-за низкой скорости, повторные проходы, многослойная сварка без охлаждения).

6. Цвета побежалости и окисление шва

Причины: недостаточная газовая защита, подсос воздуха через негерметичное сопло или шланги, загрязнённый газ, отсутствие защиты корня шва.

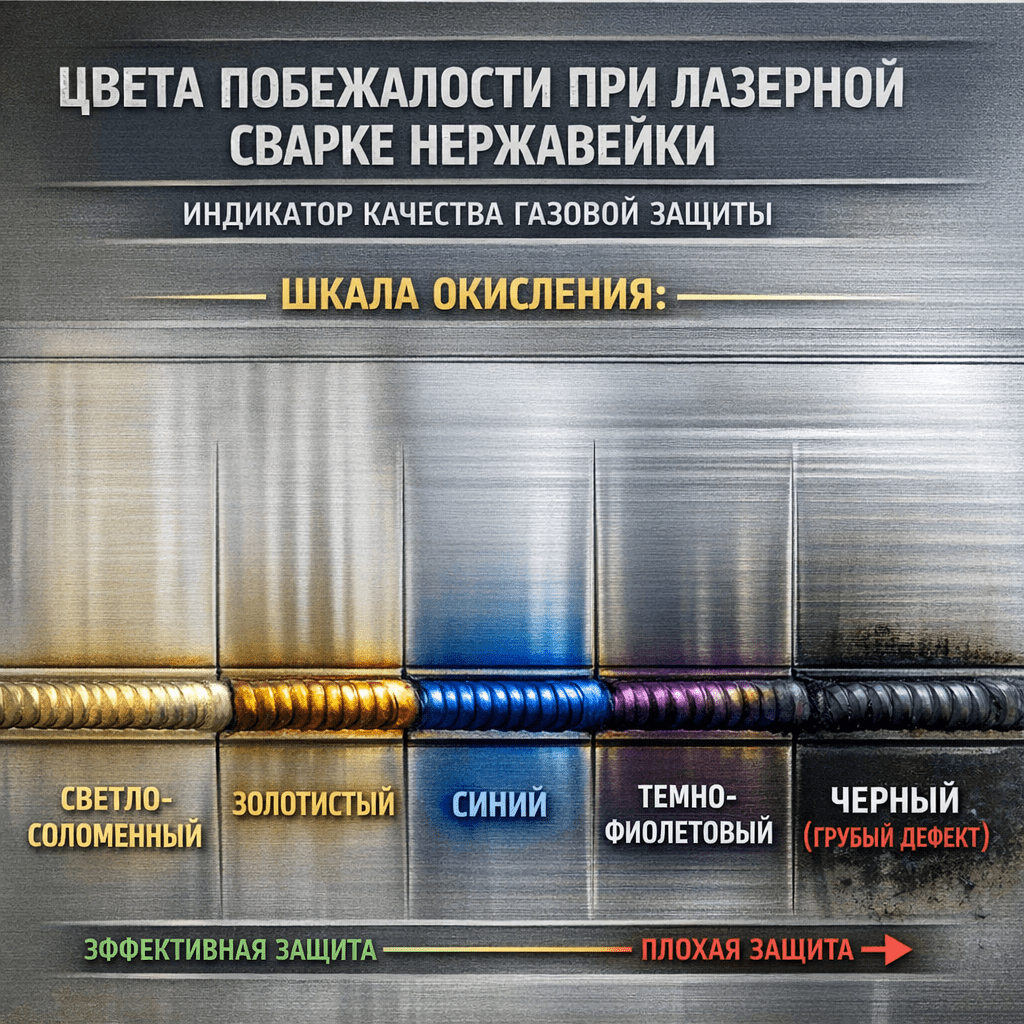

Ориентир по цветам побежалости (для нержавейки в среде аргона):

• Светло-соломенный — допустимо, минимальное окисление.
• Золотистый — пограничная зона, при высоких требованиях — недопустимо.
• Синий, фиолетовый — значительное окисление, выгорание хрома.
• Серый, чёрный — грубый дефект, потеря коррозионной стойкости.

7. Деформации и коробление

Причины: избыточное тепловложение, неправильная последовательность наложения швов, отсутствие жёсткой фиксации.

8. Подрезы

Причины: высокая скорость при избыточной мощности (металл «выдувается» из ванны), слишком узкое пятно при большой мощности.

9. Неравномерный шов (чешуйчатость, волнистость)

Причины: нестабильная скорость перемещения (при ручной сварке), вибрации стола или детали, рывки в подаче проволоки, нестабильность газового потока.

10. Ошибки выбора защитного газа

Причины: использование азота для ферритных или дуплексных сталей, использование технического аргона вместо высокочистого, отсутствие защиты корня шва на трубопроводах и ёмкостях.

Таблица 6. Дефекты лазерного шва на нержавейке: причины и решения

Очистка поверхности

• Удалить масла, СОЖ, смазки, грязь и следы маркера в зоне шва (минимум 20–30 мм от стыка с каждой стороны).
• Механическая очистка: ацетон или изопропиловый спирт + безворсовая ветошь. Щётка — только из нержавеющей стали (обычная стальная щётка оставляет частицы углеродистой стали, которые становятся очагами коррозии).
• Лазерная очистка — предпочтительный метод: не оставляет абразивных частиц, создаёт микрорельеф, улучшающий смачиваемость, и может быть выполнена тем же аппаратом (при наличии режима чистки).

Подготовка кромок

• Геометрия кромок должна соответствовать чертежу: прямолинейность, перпендикулярность, отсутствие заусенцев.
• Шероховатость торца кромки — Ra ≤ 12,5 мкм (достигается лазерной или плазменной резкой с последующей механической обработкой).
• Для толщин свыше 4–5 мм при однопроходной сварке — предусмотреть разделку кромок (V-образная, угол раскрытия 30–40°).

Сборка и фиксация

• Использовать приспособления, прижимы, магнитные фиксаторы для обеспечения зазора < 0,1–0,15 мм по всей длине стыка.
• Перед основной сваркой выполнить прихватки лазером в импульсном режиме через каждые 30–80 мм (в зависимости от длины шва и толщины).
• Проверить зазор после прихватки — усадка при прихватке может изменить зазор на отдельных участках.

Присадочная проволока

• Хранить в герметичной заводской упаковке. Влага и загрязнения на поверхности проволоки — прямой источник пористости.
• Перед сваркой протереть чистой ветошью, смоченной изопропиловым спиртом.
• Не использовать проволоку с видимыми следами окисления, ржавчины или механических повреждений.

Чек-лист подготовки перед лазерной сваркой нержавейки

Визуальный и измерительный контроль (ВИК)

Выполняется на 100 % швов, независимо от ответственности. Оценивают:

• геометрию шва (ширина, усиление, катет);
• равномерность формирования;
• наличие видимых дефектов: трещин, подрезов, наплывов, пор, непроваров;
• цвета побежалости (индикатор качества газовой защиты).

Методы контроля и классификация дефектов регламентируются соответствующими стандартами (ГОСТ 3242, ГОСТ 30242 и др. в актуальных редакциях).

Капиллярный контроль (цветная дефектоскопия)

Метод пенетрантов выявляет поверхностные трещины и поры, невидимые невооружённым глазом. Чувствительность — до дефектов шириной порядка единиц микрометров.

• Обязателен для пищевого, фармацевтического и химического оборудования.
• Выполняется по ГОСТ 18442 (в актуальной редакции).
• Не требует дорогого оборудования, может проводиться на месте.

Рентгенографический контроль

Выявляет внутренние дефекты — поры, непровары, включения, трещины в теле шва.

• Обязателен для сосудов, работающих под давлением, и трубопроводов (регламентируется ГОСТ 7512 и другими стандартами в актуальных редакциях).
• Требует специализированного оборудования и допуска персонала.

Испытания на стойкость к межкристаллитной коррозии (МКК)

Проводятся по ГОСТ 6032 (в актуальной редакции). Обязательны для оборудования, эксплуатируемого в агрессивных средах: кислоты, щёлочи, хлорсодержащие растворы.

Суть метода: образцы кипятят в растворах серной кислоты с сульфатом меди, затем осматривают или испытывают на изгиб. Наличие МКК проявляется характерным растрескиванием.

Механические испытания и металлография

• Испытания на растяжение и изгиб — по ГОСТ 6996 (в актуальной редакции), оценивают прочность и пластичность сварного соединения.
• Макро- и микрошлифы — разрезка сварного соединения, полировка, травление, исследование под микроскопом. Позволяют оценить:
  • глубину и форму проплавления;
  • ширину ЗТВ;
  • наличие пор, трещин, несплавлений;
  • структуру шва и ЗТВ (размер зерна, фазовый состав).

Рекомендация: при отработке режимов на новом материале или новом оборудовании всегда делайте макрошлифы тестовых образцов. Это единственный способ достоверно оценить глубину проплавления и наличие скрытых дефектов.

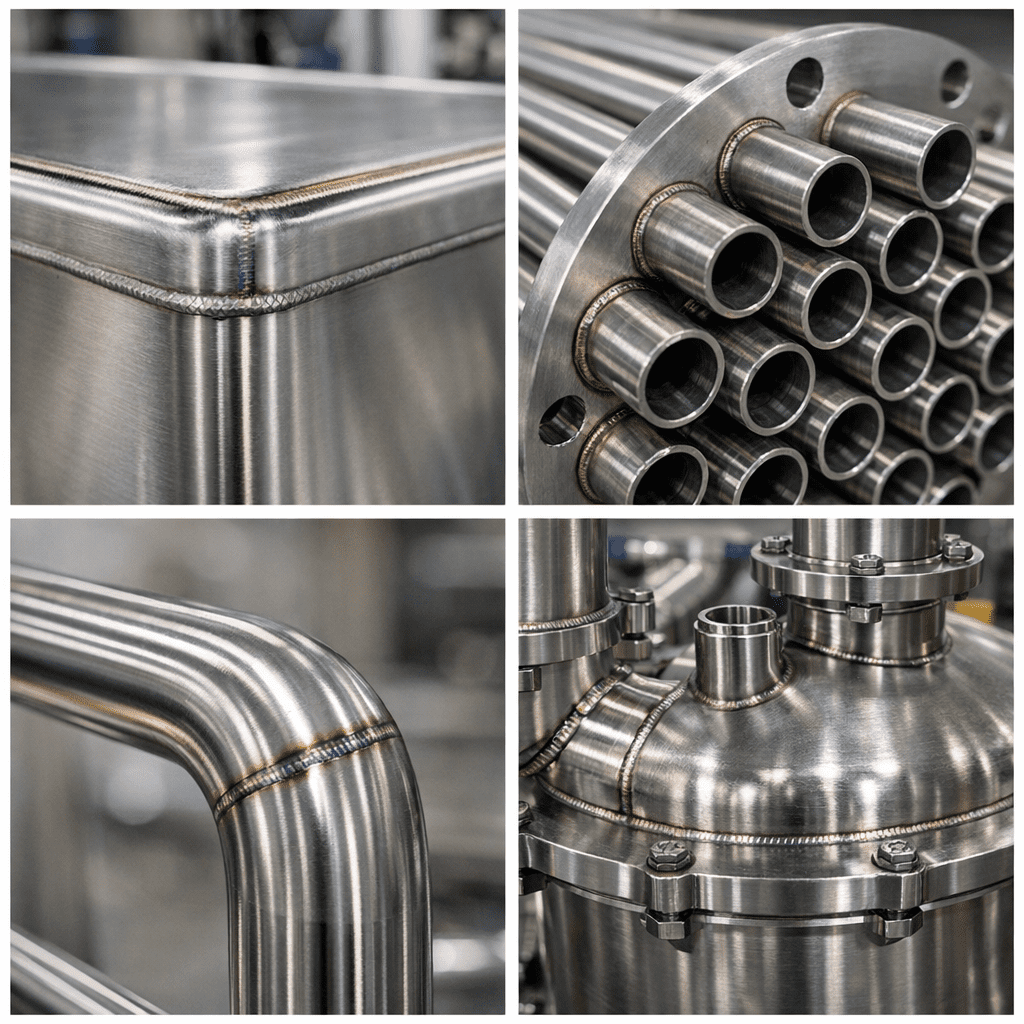

Пищевое оборудование: бункеры, ёмкости, мойки

• Требование: гладкий, непористый шов без щелей и карманов (в соответствии с гигиеническими нормами).
• Типовые марки: AISI 304, AISI 316L (при контакте с кислыми и солёными средами).
• Толщины: 1–2 мм.
• Ключевой момент: защита корня шва обязательна — любая окалина на внутренней поверхности ёмкости недопустима.
• Лазерная сварка позволяет получить шов, не требующий зачистки, что экономит значительное время на каждом изделии по сравнению с TIG.

Трубные конструкции и теплообменники

• Орбитальная сварка тонкостенных труб (0,8–2 мм) — одна из областей, где лазер не имеет равных по качеству и скорости.
• Требования: абсолютная герметичность, коррозионная стойкость, отсутствие внутренних наплывов.
• Предпочтительна сварка без присадки при прецизионной сборке (зазор < 0,05 мм). Достигается использованием труб повышенной точности и орбитальных зажимных устройств.

Декоративные элементы, мебельная фурнитура, поручни

• Основное требование — эстетика шва. Шов должен быть ровным, без выпуклости, без следов зачистки.
• Для получения максимально светлого шва на аустенитных сталях допускается сварка в среде азота.
• Лазерная сварка исключает разбрызгивание и позволяет работать вплотную к полированным поверхностям без их повреждения.

Химическое и фармацевтическое оборудование

• Полная коррозионная стойкость шва — ключевой критерий приёмки.
• Обязательны: стали марок 316L / 304L, контроль на МКК по ГОСТ 6032 (в актуальной редакции), капиллярный контроль швов.
• Все режимы подбираются с приоритетом минимизации тепловложения.
• Послесварочная обработка: пассивация поверхности в растворах азотной или лимонной кислоты для восстановления защитной плёнки.

Выхлопные системы автомобилей

• Тонкий металл (0,8–1,5 мм), работа при высоких температурах и постоянных вибрациях.
• Требуется прочный и пластичный шов, без жёстких концентраторов напряжений.
• Высокая скорость лазерной сварки позволяет организовать поточное производство с коротким тактом на деталь.

Мощность источника

Тип лазерного источника

Волоконный лазер (длина волны ~1070 нм) — оптимальный выбор для сварки нержавейки. Излучение этой длины волны хорошо поглощается металлическими поверхностями (коэффициент поглощения для нержавеющей стали — около 30–40 % в зависимости от состояния поверхности, что значительно выше, чем для CO₂-лазера на 10 600 нм). Дополнительные преимущества: высокий электрооптический КПД, компактность, минимальное обслуживание, большой заявляемый производителями ресурс диодов накачки. Конкретные значения КПД и ресурса зависят от производителя и модели — уточняйте по паспорту источника.

Режим работы

Наличие как непрерывного (CW), так и импульсного (модулированного) режима расширяет возможности:

• CW — основной режим для производительной сварки.
• Импульсный — для тонких листов (до 0,8 мм), прихваток, точечной сварки, работ на деликатных деталях.
• Wobble (колебание луча) — для расширения шва при угловых соединениях и компенсации зазоров.

Система подачи проволоки

Для ручных и автоматических комплексов — обязательна, если планируется работа с зазорами, угловыми швами, разнородными металлами или дуплексными сталями.

• Механизм подачи должен обеспечивать стабильную, безрывковую подачу проволоки 0,8–1,2 мм.
• Предпочтительна регулируемая скорость подачи с точностью ±5 %.

Комплектация

Полноценный комплекс для лазерной сварки нержавейки включает:

• Чиллер (система охлаждения лазерного источника) — штатная комплектация; при высоких нагрузках выбирайте чиллер с запасом по мощности охлаждения.
• Оптическая головка — с регулировкой фокуса, wobble-модулем, быстросменными защитными стёклами.
• Газовое оборудование — регуляторы, ротаметры, сопла для коаксиальной защиты и поддува корня.
• Расходные материалы — защитные стёкла, сопла, контактные наконечники, присадочная проволока.

Подбор конкретной модели лазерного сварочного аппарата зависит от ваших задач. Наши инженеры-технологи помогут определить оптимальную мощность, комплектацию и при необходимости подберут аналог из наличия на складе — с доставкой по всей России.

Лазерная сварка — наиболее технологичный метод соединения нержавеющих сталей, обеспечивающий сохранение коррозионной стойкости, минимальные деформации и высокую производительность. Но результат определяется не только аппаратом, а совокупностью факторов.

Три ключевых фактора успеха:

Для предприятий, которые только внедряют лазерную сварку, критически важна поддержка: пусконаладка оборудования, отработка режимов на конкретных деталях, обучение операторов. Мы предоставляем полный цикл: от подбора аппарата под задачу до тестовой сварки на ваших образцах. Доступны лизинг, кредит и отсрочка платежа. Оборудование обеспечено банковской гарантией.
