Тонколистовой металл толщиной 0,3–3,0 мм — основа производства корпусов приборов, кожухов, воздуховодов, панелей пищевого и медицинского оборудования, автомобильных кузовных элементов. Объём изделий из тонкого листа в промышленности колоссален, и качество сварки здесь определяет пригодность всей конструкции.
Контактная (точечная) сварка и аргонодуговая TIG-сварка десятилетиями закрывали эту нишу. Но у обоих способов есть системные ограничения: деформации, прожоги, относительно низкая скорость, жёсткие требования к квалификации сварщика. Лазерная сварка тонкого металла активно внедряется в производстве, особенно там, где важны скорость, минимальные деформации и стабильность качества.
В этой статье — сравнение трёх технологий, ориентировочные режимы лазерной сварки по толщинам и материалам, разбор типичных ошибок и рекомендации по переходу на лазер.
Тонкий лист: определение, материалы, типичные проблемы при сварке
Какие толщины считаются тонколистовыми
В рамках данной статьи под тонколистовым прокатом понимается лист толщиной от 0,3 до 3,0 мм. На практике этот диапазон можно условно разделить на три группы:
Ультратонкий
До 0,5 мм — фольга, мембраны, тонкостенные трубки
Тонкий
0,5–1,5 мм — корпуса, кожухи, детали приборов
Средне-тонкий
1,5–3,0 мм — конструктивные элементы, рамы, панели
Граница в 3 мм не случайна: выше этой толщины проблемы деформации и сквозного проплавления уже менее критичны, и традиционные методы дают приемлемый результат.
Какие металлы чаще всего свариваются в тонколистовом исполнении
Ниже приведены примеры марок; точный подбор зависит от конструкторской документации и требований к изделию:
- Углеродистая сталь — 08пс, 08кп, 09Г2С, DC01–DC06
- Нержавеющая сталь — AISI 304, 304L, 316L, 321, 430
- Оцинкованная сталь — DX51D, DX53D — отдельная категория сложности
- Алюминиевые сплавы — АМг2, АМг3, АД31 / 5052, 5754, 6061
- Медь и латунь — тонкие шины, контактные группы
- Титан — медицинские имплантаты, лёгкие конструкции
Почему тонкий металл — это всегда компромиссы
Сварка тонкого листа лазером, дугой или контактом — в любом случае работа на грани:
Типичные проблемы
- Прожоги и сквозное проплавление — малый объём металла приводит к быстрому перегреву
- Деформации и коробление — тонкий лист не «держит» термические напряжения
- Чувствительность к зазорам — 0,2 мм зазора при толщине 0,5 мм — это уже 40% от толщины
- Требования к эстетике — дефекты видны невооружённым глазом
- Потеря покрытия — оцинковка, анодирование разрушаются при нагреве
Что требуется
- Минимальное тепловложение
- Высокая скорость сварки
- Точная сборка деталей
- Жёсткая фиксация
- Правильный выбор технологии
Контактная, TIG и лазерная сварка — как работает каждая технология на тонком металле
Контактная сварка тонкого листа — принцип и область применения
Две детали сжимаются электродами, через них проходит ток — локальный нагрев — расплавление и соединение в точке. Типы: точечная, шовная (роликовая), рельефная.
Сильные стороны
- Высокая производительность (время формирования точки зависит от оборудования, толщины и режима)
- Хорошая автоматизируемость
- Нет присадки и защитного газа
Ограничения
- Преимущественно нахлёсточные соединения
- Следы электродов на поверхности
- Отсутствие герметичности при точечной сварке
- Необходимость двустороннего доступа
- Электроды требуют регулярного обслуживания и замены
Подробнее об оборудовании для точечной сварки и стационарных машинах точечной сварки.
TIG-сварка тонкого листа — возможности и слабые стороны
Дуга между неплавящимся вольфрамовым электродом и деталью в среде защитного газа (обычно аргон, иногда гелий или смеси). Присадка подаётся вручную или автоматически.
Сильные стороны
- Контроль формирования шва
- Возможность сварки любых типов соединений
- Ремонтопригодность
Ограничения на тонком металле
- Скорость ниже, чем у лазерной сварки
- Широкая зона термического влияния (ЗТВ)
- Высокие требования к квалификации сварщика
- Риск прожогов при работе на листе менее 1 мм
Для TIG присадка требуется не всегда — в ряде случаев возможна сварка без присадки (автогеном), но часто присадку применяют для формирования шва и компенсации зазора.
Ознакомиться с оборудованием для аргоновой сварки (TIG).

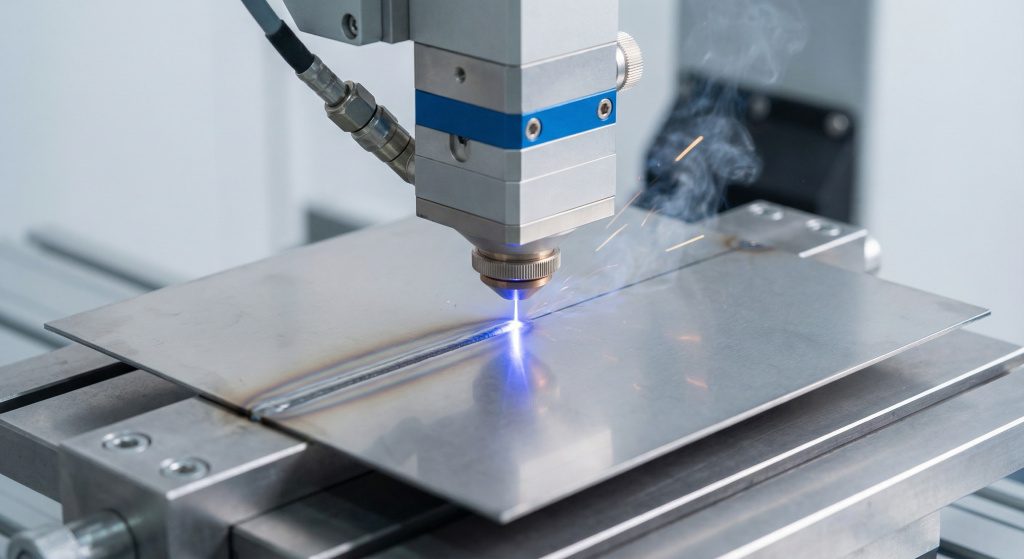

Лазерная сварка тонкого листа — почему она меняет расклад
Сфокусированный лазерный луч формирует сварочную ванну в зоне малого диаметра. Для тонколистовой сварки это даёт принципиальные преимущества:

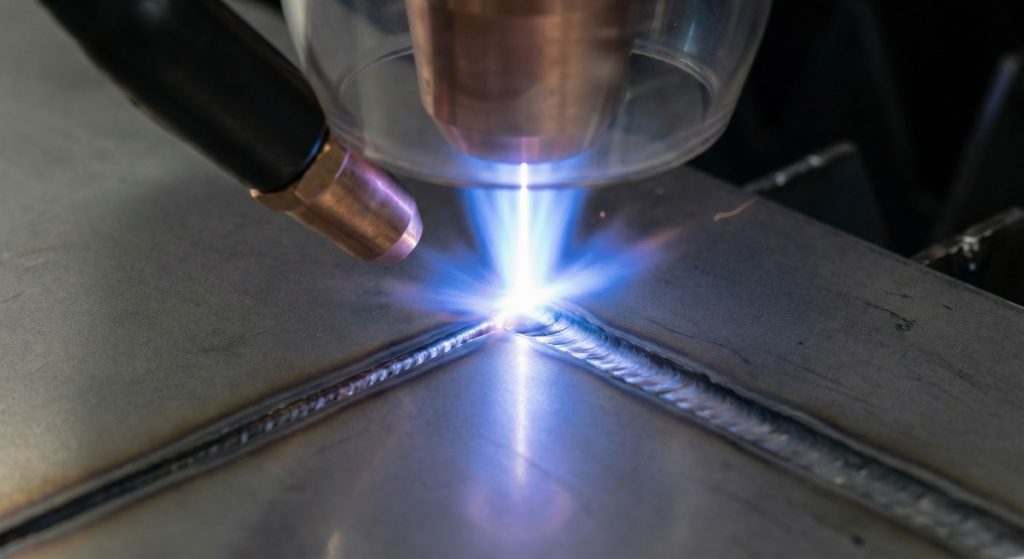

- Узкая ЗТВ — значительно меньше деформаций по сравнению с аргонодуговой сваркой
- Высокая скорость — как правило, существенно выше, чем при TIG
- Узкий эстетичный шов — часто не требует зачистки
- Возможность сварки без присадки — при плотной сборке с минимальным зазором
- Низкое тепловложение — минимальный риск прожогов при корректных режимах
- Повторяемость — при автоматизации результат более предсказуем
Лоб в лоб — три технологии по ключевым параметрам
Сравнительная таблица: лазерная vs контактная vs TIG на тонком металле
| Параметр | Лазерная сварка | Контактная (точечная) | TIG-сварка |
|---|---|---|---|
| Типы соединений | Все, включая стыковые | Преимущественно нахлёсточные | Все типы |
| Оптимальный диапазон толщин | 0,3–3,0 мм | 0,5–2,5 мм | 0,5–4,0 мм |
| Скорость сварки | Высокая | Высокая (для точек) | Относительно низкая |
| Ширина ЗТВ | Узкая | Локальная (вокруг точки) | Широкая |
| Деформация детали | Минимальная | Средняя | Значительная |
| Эстетика шва | Отличная, узкий валик | Следы от электродов | Хорошая (при навыке) |
| Герметичность | Высокая при сплошном шве | Точечная — нет; шовная — возможна | Высокая при качественном шве |
| Необходимость присадки | Часто не требуется | Не требуется | Часто требуется |
| Необходимость защитного газа | Да | Нет | Да |
| Двусторонний доступ | Не требуется | Требуется | Не требуется |
| Квалификация оператора | Средняя | Низкая | Высокая |
| Автоматизируемость | Высокая | Высокая | Средняя |
| Стоимость оборудования | Высокая | Средняя | Низкая / средняя |
| Стоимость п.м. шва на серии | Может быть ниже | Низкая | Выше за счёт трудозатрат |
| Прочность соединения | Высокая (сплошной шов) | Высокая (локально) | Высокая |
Где лазерная сварка — однозначный лидер
- Длинные герметичные швы на листе менее 1,5 мм — деформация минимальна, послесварочная правка часто не нужна
- Детали с требованиями к эстетике — декоративные панели, видимые швы на нержавейке
- Сварка оцинкованной стали — при правильных режимах меньше повреждение покрытия
- Сварка разнотолщинных деталей (0,5 + 1,5 мм, 0,8 + 2,0 мм) — гибкая настройка проплавления
- Серийные линии, где скорость определяет себестоимость
Где контактная сварка по-прежнему оптимальна
- Массовое нахлёсточное соединение без требований к герметичности (автомобильные кузова)
- Простые конструкции с минимальными затратами на процесс
- Роботизированные линии с большим тактом и жёстким циклом
Смотрите каталог оборудования для точечной сварки.
Где TIG остаётся незаменимым
- Ремонтные работы и единичные изделия со сложной геометрией
- Сварка в труднодоступных местах без прямой видимости для лазера
- Большие зазоры и непредсказуемое качество сборки заготовок
- Полевые условия — мобильность TIG-аппарата выше, чем лазерного комплекса с чиллером
Выбрать аппарат для аргоновой сварки.
Параметры лазерной сварки — что регулировать и как это влияет на результат
При лазерной сварке тонколистового металла оператор управляет следующими параметрами:
Мощность лазера (Вт)
Определяет глубину проплавления. На тонком листе обычно используют часть от максимальной мощности источника; конкретная доля зависит от оборудования и задачи.
Скорость (мм/с)
На тонком листе: чем выше скорость (в пределах гарантированного проплавления), тем меньше тепловложение.
Положение фокуса
На поверхности или с дефокусировкой для расширения пятна и снижения плотности энергии.
Wobble (колебание луча)
Амплитуда, частота, траектория. Расширяет шов, компенсирует зазоры, снижает пористость.
Режим излучения
Непрерывный (CW), импульсный, модулированный. Импульсный режим помогает снизить тепловложение и управлять формированием ванны на ультратонком металле.
Защитный газ
Тип, расход, схема подачи (верхняя + защита корня).
Присадочная проволока
Диаметр 0,8 мм для тонкого листа; нужна при зазорах и угловых соединениях.
Ориентировочные режимы по материалам и толщинам
Все приведённые ниже режимы — ориентиры для первоначальной настройки. Фактические параметры зависят от конкретной модели лазерного источника и сварочной головки, диаметра пятна на изделии, режима работы (CW/импульс/модуляция), положения шва, типа соединения, фактического зазора, схемы подачи газа и критериев приёмки.
Перед внедрением обязательна отработка на образцах с контролем качества (визуальный осмотр, макрошлиф и др.) и фиксация режимов в технологической карте.
Режимы для углеродистой стали (0,5–3,0 мм)
Ориентировочные режимы для Ст3, 08пс — стыковое соединение. Конкретные значения подбираются экспериментально для вашего оборудования:
| Толщина | Мощность | Скорость | Фокус | Wobble | Газ | Присадка |
|---|---|---|---|---|---|---|
| 0,5 мм | Низкая–средняя | Высокая | Дефокусировка | Малая амплитуда | Ar | Обычно не требуется |
| 1,0 мм | Средняя | Средняя–высокая | На поверхности | Средняя амплитуда | Ar | Опционально |
| 1,5 мм | Средняя–высокая | Средняя | На поверхности | Средняя амплитуда | Ar | Рекомендуется |
| 2,0 мм | Высокая | Средняя | Небольшое заглубление | Увеличенная амплитуда | Ar | Требуется |
| 3,0 мм | Высокая | Пониженная | Заглубление | Увеличенная амплитуда | Ar | Требуется |
Для 09Г2С рекомендуется контроль тепловложения для снижения риска образования нежелательных структур в ЗТВ.
Режимы для нержавеющей стали (0,5–3,0 мм)
Ориентировочные режимы для AISI 304 — стыковое соединение:
| Толщина | Мощность | Скорость | Фокус | Wobble | Газ | Присадка |
|---|---|---|---|---|---|---|
| 0,5 мм | Низкая | Высокая | Дефокусировка | Малая амплитуда | Ar | Обычно не требуется |
| 1,0 мм | Низкая–средняя | Средняя–высокая | Небольшая дефокусировка | Средняя амплитуда | Ar | Опционально |
| 1,5 мм | Средняя | Средняя | На поверхности | Средняя амплитуда | Ar | Рекомендуется |
| 2,0 мм | Средняя–высокая | Средняя | Небольшое заглубление | Увеличенная амплитуда | Ar | Требуется |
| 3,0 мм | Высокая | Пониженная | Заглубление | Увеличенная амплитуда | Ar | Требуется |
Особенности: теплофизические свойства нержавеющей стали отличаются от углеродистой (в частности, более низкая теплопроводность), поэтому режимы требуют отдельного подбора. Для ответственных изделий (пищевое, фармацевтическое оборудование) рекомендуется защита корня шва аргоном.
Лазерная сварка оцинковки — особый случай
Цинк испаряется при значительно более низкой температуре, чем плавится сталь. Пары цинка интенсивно выходят через сварочную ванну, что может приводить к пористости, выбросам и нестабильности формирования шва.
- Контролируемый зазор между листами при нахлёсточном соединении — для выхода паров цинка. Конкретный диапазон зависит от толщины листа, толщины покрытия и типа шва
- Wobble-сварка — стабилизирует ванну, снижает пористость
- Двухпроходная техника: первый проход — испарение цинка, второй — формирование шва
- Дефокусировка — снижение пиковой плотности энергии
При сварке оцинкованной стали неизбежно повреждается покрытие в зоне шва. Требуется эффективная вытяжка и фильтрация аэрозолей (пары цинка вредны для здоровья). После сварки часто необходимо восстановление антикоррозионной защиты в соответствии с требованиями конструкторской документации.
Режимы для алюминия (0,5–2,0 мм)
Ориентировочные режимы — стыковое соединение:
| Толщина | Мощность | Скорость | Wobble | Газ | Присадка |
|---|---|---|---|---|---|
| 0,5 мм | Средняя–высокая | Высокая | Малая–средняя амплитуда | Ar | Рекомендуется |
| 1,0 мм | Высокая | Средняя–высокая | Средняя амплитуда | Ar | Требуется |
| 1,5 мм | Высокая | Средняя | Средняя–увеличенная амплитуда | Ar | Требуется |
| 2,0 мм | Высокая | Пониженная–средняя | Увеличенная амплитуда | Ar | Требуется |
Ключевое: высокая отражательная способность и теплопроводность алюминия требуют повышенной мощности по сравнению со сталью аналогичной толщины. Wobble рекомендуется для большинства задач. Присадку по алюминию часто применяют для снижения риска горячих трещин и получения требуемого формирования шва; необходимость и выбор марки присадки (например, 4043, 5356) зависят от сплава основного металла и требований к соединению.
Режимы для меди (0,3–1,0 мм)
Медь относится к сложным материалам для лазерной сварки и обычно требует отработки режимов и оснастки на образцах. Особенности взаимодействия излучения с поверхностью меди требуют применения мощных волоконных лазеров с wobble и часто импульсным режимом. Для некоторых задач рассматривают лазеры с другой длиной волны, обеспечивающей лучшее поглощение.
| Толщина | Режим | Примечание |
|---|---|---|
| 0,3 мм | Импульсный | Высокая скорость |
| 0,5 мм | Импульсный / CW | Wobble рекомендуется |
| 1,0 мм | CW | Возможен подогрев, присадка по необходимости |

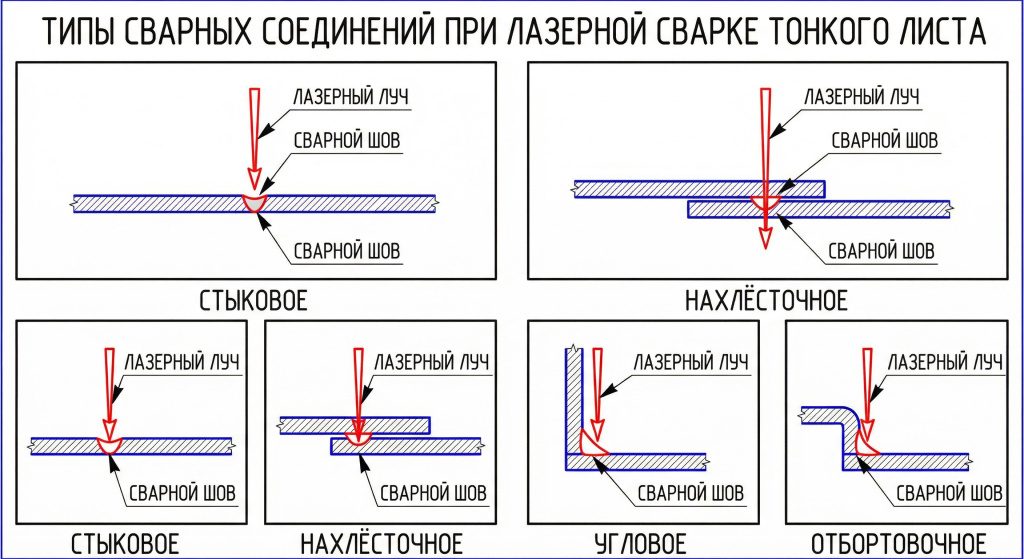

Стыковые, нахлёсточные, угловые, отбортовочные швы — что лучше для лазера
Стыковое соединение
Хорошо подходит для лазерной сварки: минимальный расход энергии, узкий шов. Требование: минимальный зазор. Без присадки обычно допустим зазор, составляющий небольшую долю от толщины листа; при большем зазоре или неравномерной сборке требуется присадка или wobble. Подготовка кромок: точная резка (лазерная, штамповка), без заусенцев.
Нахлёсточное соединение
Самый распространённый тип в промышленности. Менее требователен к точности зазора. Глубина проплавления должна гарантированно достигать нижнего листа. Для оцинковки — технологический зазор для выхода паров цинка.
Угловое и тавровое соединение
Требует точного позиционирования луча. Присадка используется для формирования галтели. Wobble увеличивает допуск на позиционирование.
Отбортовочное (фланцевое) соединение
Специфический тип: края деталей отгибаются и свариваются встык. Увеличивает толщину в зоне сварки, облегчает процесс. Широко применяется в автомобилестроении и производстве воздуховодов (HVAC).
10 ошибок, которые портят шов на тонком металле — и как их исправить
Прожог (сквозное проплавление). Причины: избыточная мощность, низкая скорость, остановка луча. Решение: снизить мощность, увеличить скорость, перейти на импульсный или модулированный режим.
Непровар. Причины: недостаточная мощность, высокая скорость, расфокусировка, загрязнённая оптика. Решение: увеличить мощность, замедлить, проверить фокус и состояние защитного стекла.
Деформация и коробление. Причины: избыточное тепловложение, неправильная последовательность наложения швов. Решение: максимальная скорость в пределах гарантированного проплавления, прихватки, жёсткая оснастка, обратноступенчатый способ (от центра к краям).
Неравномерная ширина шва. Причины: нестабильная скорость ведения, вибрация. Решение: стабилизация подачи, проверка плоскостности, использование wobble.
Поры (особенно на оцинковке и алюминии). Причины: испарение цинка, водород, загрязнения. Решение: технологический зазор для дегазации, тщательная очистка кромок, wobble.
Подрезы по краям шва. Причины: высокая мощность при высокой скорости, неверный фокус. Решение: скорректировать баланс мощность/скорость, добавить присадочную проволоку.
Смещение кромок. Причины: некачественная сборка, упругая отдача листа. Решение: жёсткие приспособления, увеличение числа прихваток.
Обратный валик (провисание корня). Причины: избыточное проплавление. Решение: снизить мощность, увеличить скорость, использовать медную или керамическую подкладку.
Выгорание цинкового покрытия в широкой зоне. Причины: избыточное тепловложение. Решение: максимальная скорость, минимально достаточная мощность. После сварки — восстановление покрытия в соответствии с требованиями КД/ТУ.
Стартовые и финишные кратеры. Причины: резкий старт/стоп лазера. Решение: функции плавного нарастания и снижения мощности (start/end power ramp).
Контроль качества сварных соединений
После подбора режимов необходимо выполнить контроль качества в соответствии с требованиями конструкторской документации и технических условий. Типичные методы контроля для тонколистовых соединений:
Визуально-измерительный контроль (ВИК)
Оценка внешнего вида шва, ширины, наличия поверхностных дефектов.
Проверка герметичности
Для изделий с соответствующими требованиями (пневмо- или гидроиспытания, течеискание).
Макрошлиф на образцах
Оценка глубины проплавления, формы шва, наличия пор и непроваров.
Капиллярный контроль (ПВК)
При необходимости выявления поверхностных трещин.
Конкретные методы и объём контроля определяются отраслевыми требованиями и техническими условиями на изделие.
Без правильного приспособления — нет качественного шва
На тонком листе оснастка важнее, чем на толстом: лист «гуляет», зазоры плавают, деформации развиваются мгновенно.
Основные типы приспособлений
Прижимные планки
Механические, пневматические, магнитные (только для стали). Шаг прижимов и расстояние от оси шва до прижима выбирают по толщине и жёсткости детали; как правило, чем тоньше лист, тем чаще и ближе к шву должны располагаться прижимы.
Медные подкладки
Отвод тепла с обратной стороны, защита от провисания, формирование корня шва.
Керамические подкладки
Для алюминия и других случаев, где медь может взаимодействовать с расплавом.
Кондукторы и шаблоны
Обеспечение геометрии и повторяемости сборки.
Прихватки лазером
Быстрая фиксация перед основным проходом с минимальной деформацией.
Вложения в качественную оснастку окупаются на первых же партиях за счёт снижения брака и трудозатрат на правку.
Смотрите также: сварочные магниты, сварочные столы, тиски.
Кейсы — где лазер уже заменил контактную и TIG-сварку
Корпуса и кожухи оборудования
Сталь и нержавейка 0,8–2,0 мм. Требования: герметичность, эстетика, минимальная деформация. Замена TIG позволила существенно увеличить скорость, снизить деформации и во многих случаях отказаться от зачистки шва.
Пищевое и фармацевтическое оборудование
AISI 304L / 316L толщиной 0,8–1,5 мм. Гладкий шов без пор и щелей. Лазерный шов может снизить объём постобработки, но окончательное решение о пригодности принимают по результатам контроля.
Автомобильная промышленность
Оцинкованная сталь 0,6–1,2 мм, алюминий 1,0–2,0 мм. Сплошной герметичный шов вместо точек контактной сварки повышает жёсткость кузова. Дистанционная сканерная сварка (remote welding) обеспечивает высокие скорости.
Электротехника
Медь, латунь, нержавейка 0,3–1,0 мм. Микросварка контактных групп, шин, корпусов датчиков — импульсный лазер работает без повреждения электронных компонентов.
HVAC (вентиляция)
Оцинковка 0,5–1,0 мм. Длинные продольные швы воздуховодов — лазерная сварка выигрывает у фальцевого соединения по герметичности и скорости.
Мебельная и декоративная продукция
Нержавейка, алюминий 0,8–1,5 мм. Лазерный шов на полированной нержавейке — часто без шлифовки и полировки.
Экономика — как оценить целесообразность перехода на лазерную сварку
Оценка экономической целесообразности требует расчёта для конкретного производства. Ниже приведена структура затрат для сравнения; фактические цифры зависят от стоимости оборудования, модели и комплектации, срока и метода амортизации, тарифа на электроэнергию, расхода и цены газа, ставки оплаты труда, длины шва на изделие, требуемых операций после сварки и уровня брака.
Структура себестоимости 1 п.м. шва (пример для нержавейки 1 мм, стык)
| Статья затрат | Лазерная сварка | TIG-сварка |
|---|---|---|
| Амортизация оборудования | Выше | Ниже |
| Расходные материалы | Газ, защитные стёкла | Газ, присадка, вольфрам |
| Электроэнергия | Сопоставимо | Сопоставимо |
| Зарплата оператора (с учётом времени на п.м.) | Ниже за счёт скорости | Выше |
| Послесварочная обработка | Часто минимальна | Часто требуется шлифовка/правка |
Косвенные выигрыши
- Скорость: лазер, как правило, существенно быстрее TIG — больше деталей за смену
- Послесварочная обработка: лазерный шов на тонкой нержавейке часто не требует ни шлифовки, ни полировки
- Брак: меньше деформаций — меньше правки и переделок
- Обучение: обучение лазерной сварке может быть быстрее, чем подготовка высококвалифицированного TIG-сварщика для тонкого листа
- Гибкость: один аппарат варит разные материалы и толщины без замены расходных элементов
Срок окупаемости зависит от портфеля изделий, загрузки оборудования и многих других факторов. Окупаемость рассчитывают для конкретного производства по финансовой модели.
Возможность приобретения в лизинг или кредит, с отсрочкой платежа — снижает порог входа и позволяет начать зарабатывать на оборудовании до полной выплаты.
На что обращать внимание при выборе аппарата для тонколистовой сварки
Мощность
Выбирается исходя из материалов и толщин. Для стали и нержавейки до 2 мм обычно достаточно источников среднего диапазона мощности; для алюминия и меди, а также для толщин ближе к 3 мм — требуется более мощный источник.
Импульсный режим / модуляция мощности
Важно для ультратонкого металла (менее 0,8 мм).
Wobble-головка
Рекомендуется для большинства задач. Диапазон амплитуды и частота — по паспорту конкретной модели.
Минимальная устанавливаемая мощность
Возможность стабильной работы на малой доле от номинала.
Диаметр пятна и регулировка фокуса
От малого диаметра для тонкого металла до дефокусировки для расширения.
Система подачи проволоки
Плавная регулировка скорости подачи.
Вес сварочной головки
Для ручной лазерной сварки тонкого металла — чем легче, тем удобнее оператору.
Программирование
Сохранение рецептов (presets) для разных материалов и толщин.
Подберём оптимальное оборудование под ваши задачи
Привозите образцы деталей — проведём тестовую сварку, подберём режимы, зафиксируем результат. Это снимает риски ошибки при выборе.
Как безболезненно внедрить лазерную сварку на производстве
Аудит текущих задач: какие швы, материалы, толщины, объёмы, требования к качеству.
Тестовая сварка: запросить у поставщика пробную сварку на ваших образцах — это стандартная практика.
Расчёт окупаемости: с учётом всех прямых и косвенных затрат для вашего производства.
Выбор аппарата: по чек-листу параметров, с привязкой к реальным задачам.
Подготовка рабочего места и обеспечение безопасности:
Требования безопасности- Организуйте рабочее место по требованиям производителя оборудования и действующим нормам лазерной безопасности
- СИЗ глаз и лица с характеристиками под длину волны и мощность вашего лазера (указаны в паспорте оборудования)
- Экраны и ограждение рабочей зоны
- Меры защиты от зеркальных отражений (особенно актуально для алюминия и меди)
- Вытяжная вентиляция и фильтрация сварочных аэрозолей (особенно при сварке оцинковки — пары цинка токсичны)
- Контроль доступа в рабочую зону
- Пожарная безопасность
- Заземление оборудования
Разработка оснастки: прижимы, подкладки, кондукторы — под конкретные детали.
Обучение персонала: операторы + инженер-технолог.
Отработка режимов: на партии образцов — фиксация параметров в технологических картах.
Пилотная партия: сварка реальных деталей с контролем качества.
Масштабирование: перевод остальных изделий, оптимизация, накопление базы режимов.
Лазерная сварка тонкого листа — технология, которая уже работает
Для тонколистового металла лазерная сварка часто даёт значительные преимущества по деформациям, скорости и повторяемости, но выбор метода зависит от конструкции, требований к шву и экономики конкретного производства. Лазерная сварка тонкостенных конструкций снимает ключевые ограничения, с которыми десятилетиями мирились при TIG и контактной сварке.
Контактная и аргонодуговая сварка не исчезнут — у каждой остаётся своя ниша. Но для многих задач на тонком листе лазер уже выигрывает. Барьер входа снизился: ручные лазерные аппараты доступны даже для малого производства, а возможность приобретения в лизинг и с отсрочкой платежа делает переход экономически обоснованным.
Готовы оценить результат на своих деталях?
Привозите образцы — проведём тестовую сварку и подберём оптимальное оборудование под ваши задачи. Доставка, пусконаладка, обучение, расходные материалы и оснастка — в одном месте.
FAQ — часто задаваемые вопросы
Минимальная толщина зависит от типа оборудования и оснастки. Современные волоконные лазеры позволяют работать с металлом от долей миллиметра (микросварка) при использовании импульсного режима с пониженной мощностью и высокой скоростью. Конкретные возможности — по паспорту оборудования и результатам тестовой сварки.
Узкая ЗТВ, более высокая скорость, значительно меньшая деформация. Шов эстетичнее, часто не требует зачистки. При автоматизации и стабильной оснастке результат более повторяем.
В ряде задач — да. Лазер даёт герметичный сплошной шов вместо отдельных точек, что повышает прочность и жёсткость конструкции. Для массового нахлёсточного соединения простых деталей без требований к герметичности контактная сварка часто остаётся экономически выгоднее.
Импульсный или модулированный режим, увеличение скорости, снижение мощности до минимально достаточной, исключение остановки луча на одном месте, применение медной подкладки для отвода тепла.
При стыковых соединениях с минимальным зазором — часто можно варить без присадки. При увеличенных зазорах, нахлёсточных и угловых соединениях присадка обычно необходима. Для тонкого листа используют проволоку диаметром 0,8 мм.
Обеспечить технологический зазор между листами для выхода паров цинка, использовать wobble-режим, при необходимости — двухпроходную технику. Полностью сохранить цинковое покрытие в зоне шва, как правило, не удаётся — после сварки часто требуется восстановление антикоррозионной защиты в соответствии с КД/ТУ. Обязательна эффективная вытяжка (пары цинка вредны).
Требуемая мощность зависит от материала, типа соединения, диаметра пятна и скорости. Для стали и нержавейки 1 мм обычно достаточно источников среднего диапазона. Для алюминия 1 мм требуется более высокая мощность. Для меди 1 мм — ещё выше, с учётом особенностей поглощения. Точные параметры определяются экспериментально для конкретного оборудования.
Деформация значительно меньше, чем при TIG, но полностью исключить её нельзя. Минимизация: максимальная скорость, жёсткая фиксация, прихватки, правильная последовательность наложения швов.
Wobble — колебательное движение луча (круговое, линейное, 8-образное). На тонком листе wobble расширяет шов, повышает допуск к зазорам, стабилизирует ванну и снижает пористость — особенно на оцинковке и алюминии.
Да, оснастка критична. Тонкий лист требует плотного прижима. Используют прижимные планки, магнитные фиксаторы, пневматические зажимы, медные подкладки. Без оснастки зазоры «плавают», а деформации неконтролируемы.
Стоимость зависит от модели, комплектации (wobble-головка, подача проволоки, чиллер, защитная кабина), бренда лазерного источника и текущей рыночной ситуации. Для получения актуальной цены запросите коммерческое предложение с указанием конкретной комплектации. Доступны лизинг, кредит, отсрочка платежа.
Срок окупаемости рассчитывается индивидуально и зависит от загрузки, портфеля изделий, ставок оплаты труда, стоимости оборудования и многих других факторов. Для корректной оценки необходим расчёт по финансовой модели для конкретного производства.
