На рынке лазерного оборудования представлено множество универсальных аппаратов 3-в-1, совмещающих функции сварки, резки и чистки в одном корпусе. Производители обещают экономию бюджета, площади цеха и времени на переналадку. Но реальность эксплуатации не всегда совпадает с рекламными обещаниями.
Задача этого материала — провести технический анализ: разобрать конструктивные особенности комбинированных аппаратов, сопоставить реальные характеристики с заявленными и определить сценарии, где ручной аппарат 3-в-1 для сварки, резки и чистки действительно оправдывает вложения, а где станет неоправданным компромиссом.
В статье рассматриваются преимущественно ручные комбинированные аппараты 3-в-1. Выводы не следует напрямую переносить на стационарные лазерные комплексы и системы с ЧПУ.

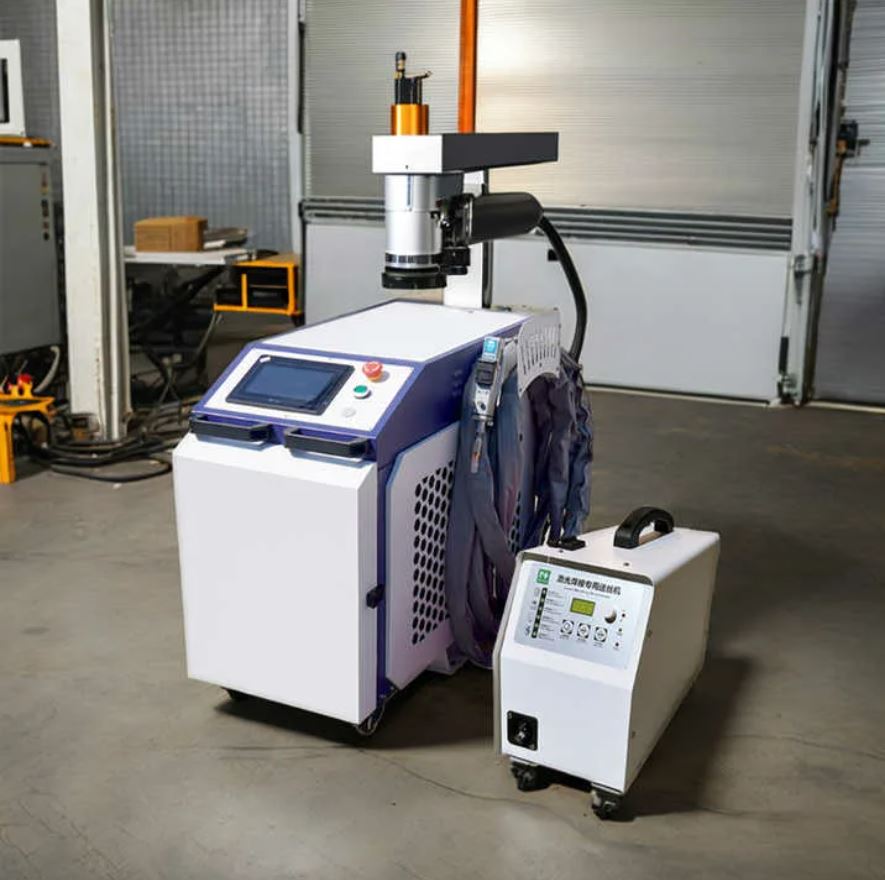

Конструкция и принцип работы комбинированного лазерного аппарата
Конструктивная основа большинства комбинированных лазерных аппаратов — единый волоконный лазерный источник (непрерывного или импульсного действия). Излучение от него передаётся через оптоволоконный кабель на сменные обрабатывающие головки. Именно головка определяет текущий режим работы.
Три режима реализуются следующим образом:
- Лазерная сварка. Работа в непрерывном или импульсном режиме. Возможность подачи присадочной проволоки для заполнения зазоров и формирования усиления шва. Диапазон диаметров проволоки зависит от подающего механизма и конструкции сварочной головки конкретной модели.
- Лазерная резка. Фокусировка луча в пятно малого диаметра с применением газового ассистирования (азот, кислород, сжатый воздух) для удаления расплава из зоны реза.
- Лазерная чистка (абляция). Импульсный или сканирующий режим для испарения поверхностных слоёв — ржавчины, окалины, ЛКП, масляных плёнок. При удалении ЛКП и масляных загрязнений обязательно применение вытяжки и фильтрации, поскольку продукты абляции могут быть токсичными.
Переключение между функциями — от ручной замены сопла и оптической головки до полуавтоматических систем с быстросменными коннекторами. Время переналадки зависит от конструкции конкретного аппарата и обычно составляет от одной до нескольких минут.
На рынке часто встречаются аппараты мощностью 1000, 1500, 2000 и 3000 Вт. Требования к параметрам луча (плотность мощности, диаметр пятна, режим модуляции) различаются для сварки, резки и чистки. Поэтому максимальная обрабатываемая толщина при резке, как правило, меньше, чем при сварке на аппарате той же мощности, — однако конкретное соотношение зависит от модели, оптической головки, ассистирующего газа и требований к качеству.
Заявленные возможности vs. реальные характеристики: разбор по функциям
Принципиальная возможность выполнения операции и промышленная производительность — вещи разные. Разберём каждую функцию.
Все приведённые ниже толщины, скорости и показатели производительности — ориентировочные значения, типичные для ряда моделей. Фактические параметры зависят от конкретного источника и оптической головки, диаметра пятна и режима излучения, типа соединения и подготовки кромок, зазора в стыке, вида и давления ассистирующего газа, а также требований к качеству шва или реза. Перед покупкой обязательны испытания на ваших образцах и фиксация подтверждённых параметров в технологической карте.
Лазерная сварка в аппаратах 3-в-1: возможности и ограничения
Свариваемые материалы: углеродистые и нержавеющие стали, алюминиевые сплавы, медь и её сплавы. Для алюминия и меди обязательно уточняйте совместимость по паспорту аппарата: необходимы защита от обратных отражений и, как правило, специальные режимы модуляции. Результат рекомендуется проверять на тестовых образцах.
Ориентировочная максимальная толщина проплавления за один проход (стыковое соединение, значения зависят от модели, головки, скорости и газа):
| Мощность источника | Углеродистая сталь | Алюминий |
|---|---|---|
| 1500 Вт | ориентировочно до 3–4 мм | ориентировочно до 2–3 мм |
| 2000 Вт | ориентировочно до 4–5 мм | ориентировочно до 3 мм |
| 3000 Вт | ориентировочно до 5–6 мм | ориентировочно до 3–4 мм |
Данные ориентировочные. Фактические значения могут отличаться в зависимости от оборудования и условий.
При работе с толщинами, близкими к верхнему пределу возможностей аппарата, может потребоваться разделка кромок и многопроходная сварка — это существенно снижает преимущество по скорости.
Качество и геометрия шва. Лазерный шов отличается узкой зоной термического влияния (ЗТВ) и минимальными деформациями по сравнению с TIG (аргонодуговой) и MIG/MAG сваркой. Обратная сторона — высокие требования к сборке стыка. Допустимый зазор при лазерной сварке существенно зависит от толщины металла, типа соединения, диаметра пятна и наличия присадочной проволоки или функции wobble (колебания луча). Без присадки допуски по зазору жёстче, с присадкой — несколько шире, но в любом случае значительно строже, чем при аргонодуговой сварке. Конкретные допуски определяются технологической картой для выбранного аппарата и типа соединения.
Скорость сварки: на тонколистовом металле лазерная сварка обычно существенно быстрее аргонодуговой. С ростом толщины это преимущество снижается.
Лазерная резка: где аппарат 3-в-1 справляется, а где нет
Здесь важно чётко разделять возможности ручного лазерного аппарата для сварки и резки и стационарного лазерного станка с ЧПУ.
Ориентировочная максимальная толщина реза (значения зависят от модели, ассистирующего газа, его давления, скорости подачи и критериев качества кромки):
| Мощность | Углеродистая сталь | Нержавеющая сталь |
|---|---|---|
| 1500 Вт | ориентировочно до 2–3 мм | ориентировочно до 2 мм |
| 2000 Вт | ориентировочно до 3–4 мм | ориентировочно до 2–3 мм |
| 3000 Вт | ориентировочно до 4–5 мм | ориентировочно до 3–4 мм |
Данные ориентировочные. Фактические значения определяются по результатам тестовой резки.
Качество кромки при ручном ведении обычно уступает стационарному лазерному раскрою и плазменной резке с ЧПУ по повторяемости и стабильности геометрии. Перпендикулярность реза зависит от навыка оператора, скорости подачи и жёсткости ведения.
Где режим резки полезен: демонтажные работы, подрезка элементов конструкции, подгонка по месту, выборка пазов, изготовление монтажных отверстий в тонколистовом металле.
Где режим резки неприменим:
- Серийный раскрой листового металла — низкая точность позиционирования, отсутствие автоматизации.
- Резка металла толщиной, превышающей возможности конкретной модели.
- Задачи с повышенными требованиями к геометрии кромки, шероховатости и перпендикулярности реза, которые обеспечиваются только стационарным оборудованием с ЧПУ.
Лазерная чистка: где функция действительно полезна и какие есть ограничения
Лазерная сварка и чистка в одном аппарате — пожалуй, наиболее логичная комбинация с точки зрения технологического процесса. Чистка (абляция) эффективно удаляет:
- ржавчину (вплоть до плотного слоя);
- окалину после сварки или термообработки;
- старые лакокрасочные покрытия;
- масляные плёнки.
Главное производственное преимущество: зачистка зоны сварки непосредственно перед процессом (удаление оксидов) и финишная зачистка шва без механического воздействия. Это экономит время на перемещение детали между участками.
Производительность зависит от типа и толщины загрязнения, параметров сканирования и требуемого качества поверхности. На тонких слоях ржавчины скорость обработки обычно выше, на плотных окалинах и многослойных ЛКП — существенно ниже. Конкретные значения рекомендуется определять по результатам тестовой обработки.
Сравнение с традиционными методами:
| Критерий | Лазерная чистка | Пескоструй | Механическая (щётка/круг) | Химическая |
|---|---|---|---|---|
| Повреждение основного металла | Минимальное при правильно подобранных режимах; при ошибках настройки возможно изменение шероховатости | Возможно | Да | Возможно |
| Расходные материалы | Защитное стекло | Абразив | Щётки, круги | Реагенты |
| Экологичность | Потенциально выше при наличии системы аспирации и фильтрации | Низкая | Средняя | Низкая |
| Скорость на малых площадях | Высокая | Низкая (время на подготовку) | Средняя | Низкая |
При лазерной чистке образуются пыль и аэрозоли, в том числе потенциально токсичные (особенно при удалении ЛКП). Обязательно применение системы аспирации и фильтрации. Оценка экологичности метода напрямую зависит от организации улавливания и утилизации продуктов очистки.
Комбинированный аппарат против трёх отдельных: сравнительный анализ
Технические компромиссы. Оптика, рассчитанная на три задачи, не бывает оптимальной для каждой из них. Фокусное расстояние и коллимация подбираются усреднённо — это снижает пиковую производительность в каждом режиме относительно специализированных головок.
Ресурс и надёжность. Интенсивная резка (высокая пиковая нагрузка) и чистка ускоряют износ защитных стёкол и линз. Сервис одного аппарата может быть проще организационно — но экономический эффект зависит от условий обслуживания, стоимости ЗИП и цены простоя. При поломке комбинированного аппарата вы теряете все три функции одновременно — это критичный риск для предприятий с непрерывным циклом.
Сравнение по основным параметрам (ориентировочное, для аппарата 3-в-1 мощностью ~2000 Вт и специализированного оборудования сопоставимого класса; фактические значения зависят от конкретных моделей):
| Параметр | Аппарат 3-в-1 | Специализированный аппарат |
|---|---|---|
| Сварка: макс. толщина (сталь) | Ограничена мощностью ручного аппарата | Обычно выше за счёт оптимизированной оптики и мощности |
| Сварка: скорость | Выше, чем TIG, на тонких; снижается на толстых | Как правило, выше за счёт специализированной головки |
| Резка: макс. толщина (сталь) | Ограничена, подходит для тонколистового металла | Зависит от типа станка (стационарные — существенно больше) |
| Резка: качество кромки | Зависит от оператора, ниже повторяемость | Стабильное (ЧПУ) |
| Чистка: производительность | Ограничена мощностью источника | Выше при использовании мощных специализированных источников |
| Стоимость оборудования | Ниже, чем сумма трёх специализированных | Выше суммарно |
| Риск при поломке | Потеря всех функций | Потеря одной функции |
Сценарии, где комбинированный аппарат действительно выгоден
Стоит ли покупать аппарат 3-в-1? Ответ зависит от контекста. Вот конкретные ситуации, где покупка обоснована:
Малый бизнес и частные мастерские
Ограниченный бюджет и площадь. Один универсальный лазерный аппарат может закрывать значительную часть типовых задач, если преобладают работы с тонколистовым металлом и подготовкой поверхности. Это позволяет войти в сегмент лазерных технологий без крупных инвестиций.
Монтажные и выездные бригады
Мобильность решает. Один кейс с аппаратом и набором головок заменяет несколько единиц оборудования.
Сервисные и ремонтные службы
Характер следующей поломки непредсказуем. Универсальность аппарата позволяет решать разнородные задачи — от ремонта корпусных деталей до зачистки оборудования перед покраской.
Мелкосерийное и опытное производство
Частая смена номенклатуры. Время переналадки между режимами не критично на фоне общей наладки техпроцесса.
Тестирование лазерных технологий
Аппарат 3-в-1 позволяет технологам оценить эффективность лазерных методов на реальных деталях перед инвестициями в специализированный парк.
Когда покупка комбинированного аппарата — ошибка
Серийное и крупносерийное производство
Каждая минута переналадки — простой оборудования. На конвейере нужны специализированные станки.
Высокие требования к повторяемости геометрии
Если задачи требуют стабильной перпендикулярности кромки, точного позиционирования шва или минимальных допусков на размеры, ручной аппарат не обеспечит повторяемость, которую даёт стационарное оборудование с ЧПУ.
Систематическая работа с большими толщинами металла
При регулярной работе с толщинами, превышающими возможности конкретной модели, аппарат 3-в-1 может оказаться неэффективным по производительности и качеству. Конкретные пределы по толщине определяются паспортом аппарата и результатами тестовой обработки.
Эксплуатация 24/7
Ресурс источника и оптики при круглосуточной работе расходуется быстрее из-за постоянной смены тепловых режимов. Специализированное оборудование рассчитано на длительную нагрузку в одном режиме.
Чем выше объём работ (в нормо-часах) и чем больше доля загрузки приходится на одну функцию, тем скорее три отдельных аппарата окажутся выгоднее по совокупной стоимости за счёт отсутствия простоев и более высокой скорости работы. Точка безубыточности рассчитывается для каждого производства индивидуально — по финансовой модели с учётом капитальных затрат, стоимости простоя, структуры задач и расходов на обслуживание.
TCO-анализ: считаем, когда 3-в-1 выгоднее, а когда нет
Цена аппарата 3-в-1 при покупке, как правило, ниже суммарной стоимости трёх специализированных единиц. Но совокупная стоимость владения (TCO) складывается из нескольких компонентов, и итоговая картина может быть иной.
Основные статьи TCO
Стоимость приобретения
Комбинированный аппарат обычно дешевле, чем набор из специализированных сварочного, режущего и чистящего аппаратов. Конкретные цены зависят от мощности, комплектации, производителя и условий поставки — запрашивайте актуальные коммерческие предложения.
Расходные материалы
Защитные стёкла (расход при чистке и резке выше, чем при сварке), сопла, присадочная проволока, технические газы. Стоимость и ресурс защитных стёкол существенно различаются в зависимости от модели головки, режима работы и чистоты среды.
Обслуживание и ремонт
Сервис одного аппарата проще организационно. Но при поломке производство лишается сразу трёх операций — стоимость вынужденного простоя может быть значительной, особенно при длительных сроках поставки ЗИП. Наличие локального склада запчастей и оперативный сервис критичны.
Обучение
Один оператор на одном аппарате — проще и дешевле, чем подготовка специалистов на три разных.
Простой на переналадку
При небольших объёмах несущественен; при высокой загрузке — может стать значимой статьёй упущенной выгоды.
Структура расчёта TCO (пример)
| Статья расходов | На что влияет |
|---|---|
| Оборудование (CAPEX) | Бюджет покупки, срок амортизации |
| Расходники (за период) | Режим работы, интенсивность, чистота среды |
| Простой на переналадку (упущенная выгода) | Частота смены функций, стоимость нормо-часа |
| Обучение персонала | Количество операторов, сложность техпроцесса |
| Сервис и ЗИП | Наличие локального склада, условия гарантии |
| Риск простоя при поломке | Наличие резервного оборудования, срок ремонта |
Для корректного сравнения подготовьте исходные данные: стоимость конкретных комплектаций (аппарат 3-в-1 и три отдельных), планируемую загрузку по функциям (доля сварки/резки/чистки), стоимость нормо-часа и простоя, цены расходников и сервиса по вашему региону, срок амортизации. На основе этих данных можно построить сравнительный расчёт на 3–5 лет.
Общая тенденция: при небольших объёмах работ и частой смене задач аппарат 3-в-1, как правило, выгоднее. При росте объёмов экономия постепенно «съедается» простоями на переналадку и снижением производительности по сравнению со специализированным оборудованием. Возможны различные схемы финансирования — лизинг, кредит, отсрочка платежа — условия уточняйте у поставщика.
Чек-лист: 10 критериев выбора комбинированного лазерного аппарата
Если вы определились, что комбинированный лазерный аппарат подходит под ваш техпроцесс, при выборе конкретной модели обратите внимание на следующие параметры:
Мощность и характеристики источника
Ключевые параметры — мощность, стабильность, заявленный ресурс (MTBF), гарантийные условия. Выбирайте источник по паспортным данным, а не только по бренду. Среди известных производителей — IPG, Raycus, MAX и другие, но конкретные характеристики уточняйте по даташиту выбранной модели.
Реальные технологические возможности
Запросите протоколы испытаний на ваших материалах и толщинах. Ориентируйтесь на результаты тестов, а не на данные из рекламного буклета.
Конструкция оптической головки
Качество линз, удобство замены защитного стекла, наличие системы защиты от обратных отражений. Для работы с алюминием и медью уточните тип защиты и её ограничения, а также условия гарантии при обработке отражающих материалов.
Система подачи проволоки
Встроенная в рукав или отдельная? Диапазон поддерживаемых диаметров проволоки определяется подающим механизмом — уточняйте по паспорту модели.
Система охлаждения (чиллер)
Встроенный или выносной? Достаточная мощность для работы на максимальных режимах в условиях высокой температуры цеха.
Безопасность
Лазерные аппараты рассматриваемого класса мощности, как правило, относятся к наиболее опасному классу лазерного излучения. Обязательны: защитные очки под конкретную длину волны (по паспорту), защитные экраны, ограждение зоны, защита от отражений, вытяжка и фильтрация аэрозолей, контроль доступа, пожарная безопасность, обучение оператора. Зафиксируйте комплектность в договоре.
Гарантийные обязательства
Срок гарантии на лазерный источник, оптику и механику. Условия замены вышедших из строя компонентов.
Сервисная поддержка и ЗИП
Наличие склада запчастей, время реакции сервисной службы. Простой оборудования в ожидании запчастей может существенно увеличить себестоимость, поэтому сроки поставки ЗИП и условия сервиса — критичный фактор выбора.
Референсы и отзывы
Видео работы аппарата на задачах, аналогичных вашим. Возможность связаться с действующими заказчиками — полезный дополнительный источник информации, но ключевое — собственные испытания.
Тестирование
Ключевой критерий — возможность привезти свои образцы и выполнить тестовую сварку, резку, чистку в присутствии вашего технолога. Если поставщик отказывает в тесте — это повод задуматься.
При тестировании рекомендуется:
- подготовить образцы из реальных материалов и толщин;
- для сварки — оценить провар, геометрию шва, деформации и (при необходимости) герметичность;
- для резки — оценить перпендикулярность кромки, наличие грата, шероховатость;
- для чистки — оценить степень очистки и отсутствие перегрева основного металла;
- зафиксировать параметры режимов в технологической карте.
Скачать PDF-версию чек-листа с полями для заполнения — удобно при сравнении нескольких предложений.
5 ошибок, которые превращают «выгодную покупку» в разочарование
Погоня за минимальной ценой
Дешёвые аппараты часто комплектуются оптикой и источником невысокого качества. Стоимость ремонта может оказаться сопоставимой со значительной долей цены аппарата, а сроки — растянуться на месяцы при отсутствии локального склада ЗИП.
Ожидание промышленной производительности
Аппарат 3-в-1 обычно выбирают ради универсальности; для высокой производительности на одной операции применяют специализированное оборудование. Сравнивать ручной аппарат с лазерным раскройным комплексом некорректно.
Игнорирование стоимости владения
Защитные стёкла — расходный материал, который при интенсивной резке и чистке меняется часто. Стоимость и ресурс зависят от модели головки, режима и чистоты среды — это важная статья расходов, которую стоит учитывать до покупки.
Экономия на обучении и средствах защиты
Работа с мощным лазерным оборудованием требует квалификации и строгого соблюдения требований безопасности. Оператор обязан понимать физику процесса, правильно подбирать СИЗ и соблюдать регламент. Повреждение сетчатки необратимо, а вдыхание аэрозолей при чистке без вытяжки опасно для здоровья.
Покупка без технологического теста
Приобретение оборудования на основе заверений менеджера, без пробной обработки реальных деталей и фиксации параметров — самая частая и дорогостоящая ошибка.
Итог: маркетинг или реальная польза?
Комбинированный лазерный аппарат 3-в-1 может быть полезным решением, но его возможности и экономика зависят от задач и режима эксплуатации. Это не замена специализированному промышленному оборудованию.
Это инструмент с чётко очерченной областью применения. Он оправдывает себя там, где на первом месте стоят универсальность, мобильность и быстрая реакция, а объёмы не требуют узкой специализации: малые мастерские, сервисные службы, выездные бригады, опытные и мелкосерийные производства.
Ключевое правило: трезвая оценка потребностей. Какие толщины металла преобладают? Как часто меняется тип задачи? Каков месячный объём работ? Какие требования к качеству? Ответы на эти вопросы определяют, нужен ли вам один универсальный лазерный аппарат или парк специализированного оборудования.
Если вы рассматриваете выбор лазерного аппарата 3-в-1 для производства, свяжитесь с нашими инженерами. Мы поможем подобрать оптимальную конфигурацию или подберём аналог из наличия, если нужная модель в дефиците. Предоставим оборудование для тестовой обработки ваших образцов. Обеспечим доставку в любой регион РФ. Возможны различные варианты финансирования — лизинг, кредит, отсрочка платежа; условия уточняйте у менеджера.
Подберём лазерный аппарат под ваши задачи
Проведём тестовую обработку ваших образцов. Доставка в любой регион РФ.
Читайте также: «Лазерная сварка нержавейки: режимы и тонкости», «Лазерная чистка металла перед покраской», «Расходные материалы для лазерных аппаратов».
FAQ — частые вопросы
Зависит от мощности источника, типа соединения, подготовки кромок и режима работы. Ориентировочно: аппараты мощностью 1500 Вт обеспечивают проплавление углеродистой стали порядка 3–4 мм за один проход, аппараты 3000 Вт — порядка 5–6 мм. Для больших толщин может потребоваться разделка кромок и многопроходная сварка. Фактические значения рекомендуется подтверждать тестовой сваркой на ваших образцах.
Аппарат 3-в-1 — ручной инструмент для гибких задач: подрезка, подгонка, демонтаж. Станок с ЧПУ — стационарное оборудование для серийного раскроя листового металла с высокой точностью и повторяемостью. Они не конкурируют, а дополняют друг друга.
Да, если мастерская выполняет разнородные заказы и преобладают работы с тонколистовым металлом: сварка, зачистка, подрезка. Один аппарат занимает меньше площади, чем три отдельных, а бюджет на покупку обычно ниже. Конкретный экономический эффект зависит от комплектации и загрузки.
Если преобладает работа с тонколистовым металлом, может быть достаточно 1500 Вт. Если часто встречаются детали, толщина которых приближается к верхнему пределу возможностей аппарата, имеет смысл рассмотреть запас по мощности. Рекомендуем перед покупкой провести тестовую обработку на ваших деталях и сравнить результат на обеих мощностях.
Основные позиции: защитные стёкла (расходуются быстрее всего при чистке и резке), сопла, присадочная проволока (для сварки), технические газы (азот, аргон, сжатый воздух — в зависимости от режима). Стоимость и ресурс расходников зависят от модели головки, интенсивности работы и чистоты среды — уточняйте у поставщика.
Лазерные аппараты рассматриваемого класса мощности относятся к источникам повышенной опасности. Обязательны: защитные очки, подобранные под длину волны и мощность конкретного аппарата (по паспорту оборудования), защитные экраны и ограждение зоны, система вытяжки и фильтрации аэрозолей, меры защиты от отражений, обучение и допуск оператора. При соблюдении всех требований инструкции производителя работа безопасна.
Возможность лизинга, кредита или отсрочки платежа зависит от условий конкретного поставщика и банковских программ. Мы предлагаем различные варианты финансирования — уточняйте условия у менеджера. Доставка — в любой регион Российской Федерации.
