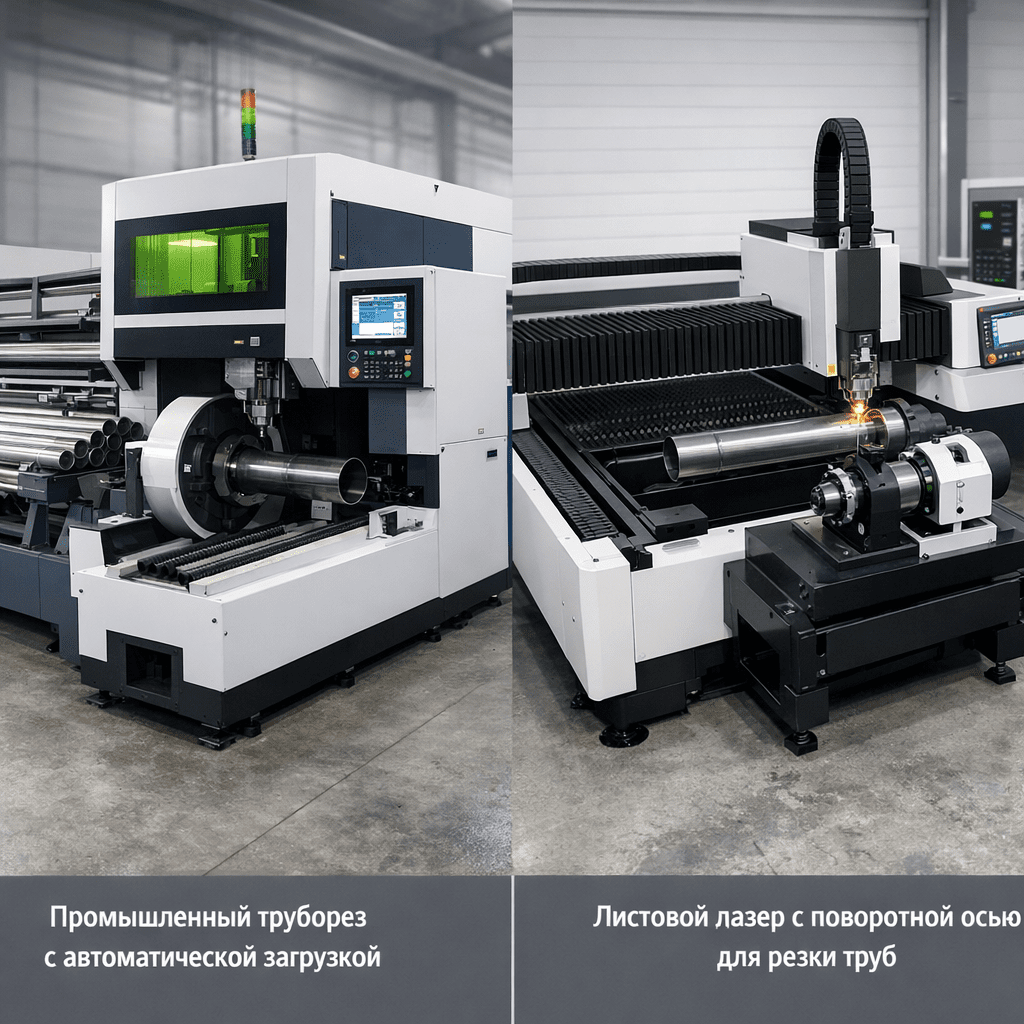

Лазерный труборез или станок с поворотной осью: что выбрать для резки труб

Специализированный лазерный труборез

Труборез проектируется исключительно под работу с трубами и профилями. Основные конструктивные узлы:

• Шпиндель с самоцентрирующимся патроном — фиксация и вращение заготовки с контролем скорости и углового позиционирования. Многие промышленные модели оснащаются двумя патронами (передним и задним) для снижения биения длинномерных заготовок.
• Система поддержки — роликовые опоры или люнеты вдоль оси подачи, поддерживающие длинномерную трубу (типично 6–12 м) и уменьшающие прогиб. Фактическая величина прогиба зависит от диаметра, толщины стенки, материала и шага опор.
• Подвижная лазерная головка — перемещается по осям X, Y и Z, а в продвинутых моделях наклоняется для снятия фаски и 3D-реза. Обозначения осей наклона и вращения (A, B, C) зависят от конкретной ЧПУ-системы и производителя.
• Автоматическая загрузка — магазинный или конвейерный узел подачи заготовок, существенно сокращающий простои между циклами.

Плоский лазерный станок с поворотной осью

Это стандартный портальный станок для резки листового металла, к которому дополнительно устанавливается поворотное устройство — так называемая четвёртая ось. Конструкция включает:

• Патрон или цанговый зажим — монтируется сбоку или за пределами рабочего стола. Труба фиксируется консольно или с упором в люнет.
• Привод вращения — серводвигатель или шаговый мотор с редуктором, управляемый через основную ЧПУ-стойку станка.
• Лазерная голова — остаётся штатной, движется по X и Y. Как правило, в такой конфигурации используют головку без наклона — только вертикальный рез. Наличие реза под углом зависит от комплектации конкретного станка.

Поворотное устройство для лазерного станка — решение рабочее, но с чётко очерченными рамками применения. Вот что нужно учитывать:

Габариты заготовки

• Максимальный диаметр ограничен высотой портала и конструкцией трубного модуля. Конкретный предел зависит от модели станка и поворотного устройства — уточняйте по паспорту. Крупные профили (например, 200×200 мм) на большинстве компактных станков разместить не удастся.
• Длина трубы ограничена ходом по оси X. Как правило, это существенно меньше стандартной длины хлыста (6 м), поэтому для длинномерных заготовок потребуется переустановка.

Точность и биение

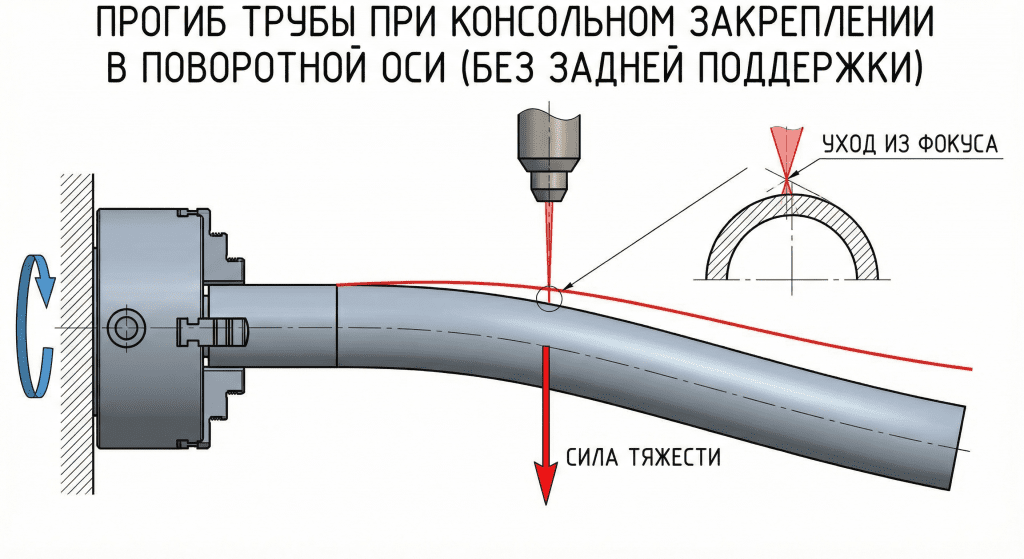

• При консольном креплении трубы длиной свыше 1–1,5 м возникает прогиб заготовки под собственным весом. Результат — нестабильный фокус лазера, прожоги или непрорез.
• Жёсткость бюджетных поворотных устройств оставляет желать лучшего: люфт в передаче ухудшает угловое позиционирование. Конкретная величина погрешности зависит от конструкции привода и редуктора — запрашивайте паспортные данные по точности и повторяемости оси вращения. Для простых отрезных операций небольшой люфт может быть терпимым, для пазов и стыковых соединений — критичным.
• Биение патрона при вращении тонкостенных труб (стенка менее 1,5 мм) может ухудшать качество кромки и стабильность ширины реза, а также приводить к недорезу или переплаву из-за ухода из фокуса.

Работа с профильными сечениями

Круглая труба вращается равномерно — расстояние от оси вращения до поверхности постоянно. С квадратным и прямоугольным профилем ситуация принципиально другая: при повороте расстояние до режущей головки меняется. Станок без автоматической коррекции высоты по оси Z будет терять фокус, а качество реза — «плавать». Швеллер, уголок, двутавр на «простой» поворотной оси, как правило, обрабатывать сложно: требуются специфическая оснастка, поддержка и корректная кинематика, иначе качество и повторяемость будут нестабильными.

Ручная загрузка и низкая автоматизация

Установка трубы в поворотное устройство, выставка, фиксация, снятие — всё вручную. Фактическое время на одну загрузку зависит от массы и длины заготовки, оснастки и навыка оператора, но при серийной работе эти минуты складываются в значительные простои. Для оценки серии рекомендуем провести хронометраж на своих деталях или запросить циклограмму у поставщика.

Специализированный труборез снимает перечисленные ограничения и открывает другой уровень производительности:

• Автоматическая магазинная загрузка — пачка труб закладывается в бункер, станок сам подаёт, центрирует и зажимает заготовку. Время смены значительно меньше, чем при ручной загрузке — конкретные цифры зависят от модели и цикла подачи.
• Два патрона с синхронным управлением — труба зажата с двух сторон, что существенно снижает биение даже на длинномерных заготовках.
• Автокоррекция фокуса — датчики слежения за поверхностью компенсируют разницу расстояний при вращении профильных труб.
• Наклон режущей головки — позволяет выполнять рез под углом и фаску для подготовки кромок под сварку. Доступный диапазон углов зависит от модели и кинематики станка.
• 3D-резка — выполнение «рыбьего рта» (cope cut), фигурных пазов, соединений «шип-паз» в трубе для минимально сварных узлов. Конкретные возможности определяются ПО и числом управляемых осей.
• Широкий диапазон диаметров — от тонких трубок до крупных профилей; конкретные пределы зависят от модели, типа патронов и комплектации. Сменные патроны и цанги позволяют быстро перенастраивать станок.

Для серийного производства трубных деталей рекомендуем рассматривать специализированные лазерные труборезы с функцией автоматической загрузки.

Третий вариант — комбинированный лазерный станок, совмещающий зону резки листа и встроенный трубный модуль. Такие решения представлены у ряда производителей — при выборе уточняйте наличие комбинированных моделей в актуальной линейке бренда.

Для кого актуально: производства, где работы по трубам занимают заметную, но не основную долю загрузки, профили — преимущественно круглые и квадратные, задачи — прямые резы и несложные отверстия.

1. «Купим поворотную ось, а там разберёмся» — через полгода объём заказов на трубу вырастает, поворотная ось становится узким местом, и станок простаивает в ожидании ручной перезагрузки. Итог: покупка трубореза всё равно, но уже с потерей времени и денег.
2. Экономия на поворотном устройстве — дешёвые модели без сервопривода и с пластиковыми шестернями дают люфт и биение через 3–6 месяцев эксплуатации. Переточка, ремонт и простой обходятся дороже, чем разница в цене.
3. Игнорирование профиля заготовки — решение принимается под круглую трубу, а через месяц появляется заказ на профиль. Поворотная ось без автокоррекции Z не справляется — качество реза неприемлемо.
4. Недооценка занимаемой площади трубореза — станок с загрузочным магазином на длинномерные трубы требует значительной зоны в длину. Этот момент нужно просчитывать до покупки, а не после.
5. Отсутствие анализа перспективы — оборудование покупается на 5–10 лет. Если планируется рост объёмов по трубам — заложите запас производительности сразу.

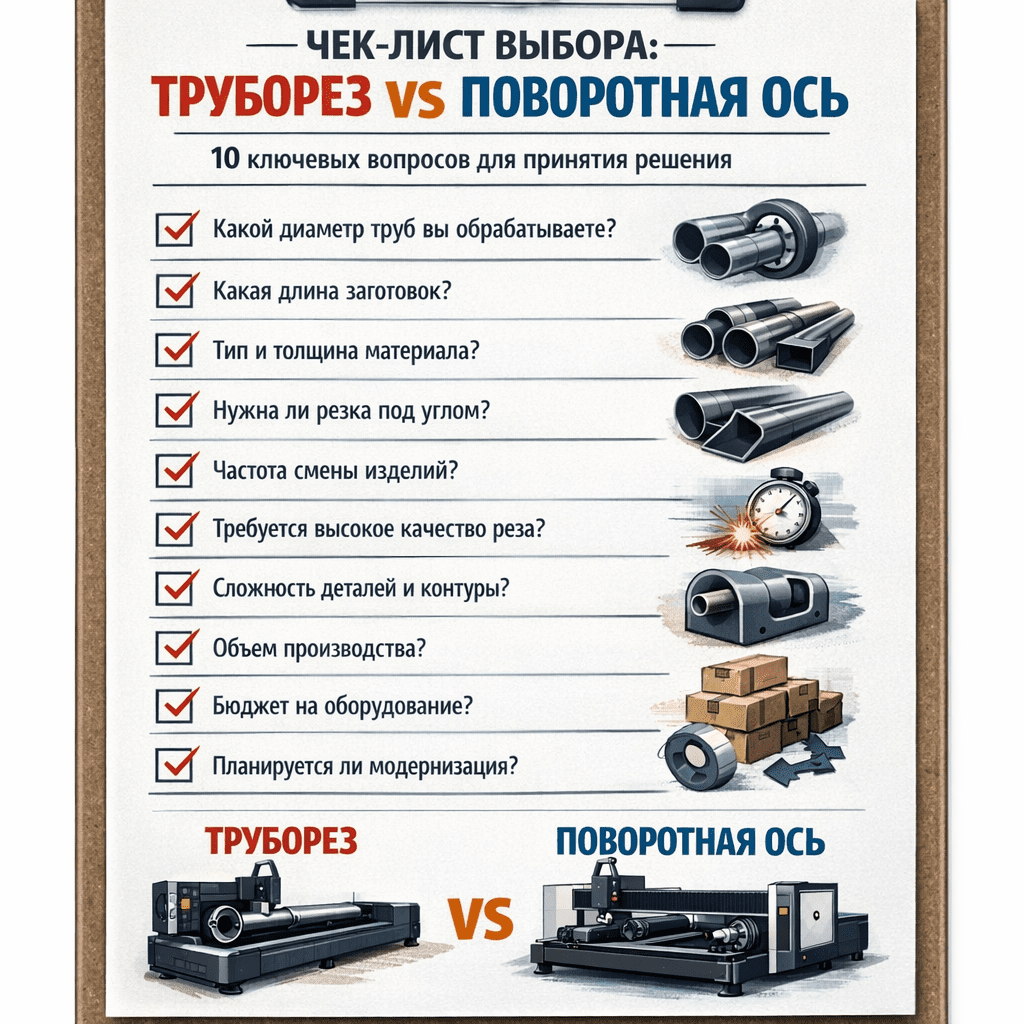

Перед принятием решения ответьте на следующие вопросы:

Для разных сценариев мы предлагаем проверенные решения от производителей, с которыми работаем напрямую:

Выбор между лазерным труборезом, комбинированным станком и поворотной осью — это выбор между специализацией, универсальностью и бюджетом. Поворотная ось решает простые задачи эпизодической резки круглых труб на малую длину. Комбинированный станок даёт гибкость для производств со смешанной загрузкой. Специализированный труборез — это инструмент для серийного выпуска трубных деталей с максимальной производительностью и минимальным участием оператора. Ошибка в выборе приводит либо к простою дорогого оборудования, либо к узкому месту в серийном производстве.
