Ситуация, знакомая каждому, кто хоть раз комплектовал цех. Поставщик компрессорного оборудования убеждает: «Берите безмасляный — это современно, чистый воздух, никаких проблем». Ценник — в полтора-три раза выше. Или обратная история: взяли самый дешёвый масляный поршневой, сэкономили 300 тысяч, а через полгода считаем убытки — без нормальной системы осушения и фильтрации пневмораспределители залипают, на деталях масляный налёт, а чувствительное оборудование (например, лазерная оптика) под угрозой загрязнения.
Почему выбор компрессора — это не про «дешевле/дороже»
Универсального ответа «масляный или безмасляный» не существует. Есть конкретные условия эксплуатации, конкретный парк станков и конкретные требования к качеству воздуха. Именно от них зависит, какой тип компрессора окажется оптимальным — и по деньгам, и по результату.
В этой статье — структурированное сравнение обоих типов по 8 ключевым критериям, привязка к реальному оборудованию, методика расчёта и готовый чек-лист. После прочтения вы сможете обосновать выбор с цифрами — и перед главным инженером, и перед финансовым директором, и перед закупочной комиссией.
Как устроены оба типа компрессоров — без занудства, но по сути
Прежде чем сравнивать, разберёмся, что именно мы сравниваем. Разница не только в наличии или отсутствии масла — она в принципе работы, конструктиве и, как следствие, в характеристиках воздуха на выходе.
Масляный (маслозаполненный) компрессор
В масляном компрессоре масло — это функциональный элемент процесса сжатия. Оно выполняет три задачи одновременно:
- Смазка — снижает трение между подвижными элементами (роторами винтовой пары или поршнем и цилиндром).
- Уплотнение — масляная плёнка герметизирует зазоры между роторами, повышая КПД сжатия.
- Охлаждение — отводит тепло, образующееся при сжатии воздуха.
Основные типы:
- Винтовые маслозаполненные — рабочие лошадки промышленных производств. Производительность — от долей до десятков м³/мин в зависимости от модели и производителя. Ресурс винтовой пары при надлежащем обслуживании — десятки тысяч моточасов.
- Поршневые масляные — применяются на малых производствах и в мастерских, при периодическом режиме работы.
Что на выходе: сжатый воздух с остаточным содержанием масла порядка 2–5 мг/м³ после встроенного маслоотделителя (без дополнительной внешней фильтрации). По классификации ISO 8573-1 это соответствует ориентировочно классу 4–5 по содержанию масла. С грамотно подобранной системой подготовки воздуха (осушитель, коалесцентные и угольный фильтры) содержание масла можно снизить до уровня класса 1 по маслу (≤0,01 мг/м³).
Безмасляный компрессор
В безмасляном компрессоре воздух в рабочей камере не контактирует с маслом. Сжатие происходит «всухую» — за счёт конструктивных решений:
- Прецизионные допуски между роторами (для винтовых безмасляных).
- Специальные покрытия рабочих поверхностей — тефлон, керамика, силиконовые композиты.
- Водяное охлаждение камеры сжатия (вместо масляного).
- Двухступенчатое сжатие с промежуточным охлаждением — компенсирует отсутствие масла как хладагента.
Основные типы:
- Винтовые безмасляные (сухие) — для средних и крупных производств.
- Спиральные (scroll) — компактные, тихие, для малых производительностей.
- Мембранные — специализированные, для особо чистых применений.
Что на выходе: воздух с очень низким содержанием масла — как правило, на уровне класса 1 по ISO 8573-1 (≤0,01 мг/м³) или лучше. Некоторые производители заявляют соответствие классу 0, который по стандарту определяется индивидуальной спецификацией пользователя (требования строже, чем для класса 1) и должен подтверждаться для конкретной конфигурации и методики контроля.
Класс 0 — это не фиксированное значение, а обозначение «по спецификации пользователя». Он подразумевает, что предельные концентрации задаются заказчиком и подтверждаются соответствующими измерениями. Заявление «класс 0» без конкретной спецификации и протокола контроля — маркетинговый приём.
На практике обеспечить стабильно низкое содержание масла в воздухе от масляного компрессора значительно сложнее: это требует многоступенчатой фильтрации, своевременной замены элементов и постоянного контроля. Безмасляный компрессор конструктивно исключает масло из процесса сжатия, что делает результат более предсказуемым.
Путь воздуха: сравнительная схема
Масляный компрессор:
Забор воздуха → Входной фильтр → Камера сжатия (воздух + масло) → Маслоотделитель (первичный) → Ресивер → Рефрижераторный осушитель → Фильтр грубой очистки (3 мкм) → Фильтр тонкой очистки (0,01 мкм) → Угольный фильтр → Потребитель
Безмасляный компрессор:
Забор воздуха → Входной фильтр → Камера сжатия (воздух, без масла) → Ресивер → Рефрижераторный/адсорбционный осушитель → Фильтр от частиц → Потребитель
Ключевое отличие наглядно: масляному компрессору при повышенных требованиях к чистоте воздуха по маслу обычно требуется многоступенчатая подготовка (осушение + несколько ступеней фильтрации), состав которой зависит от целевого класса ISO 8573-1. Безмасляному — достаточно осушителя и фильтра от твёрдых частиц.
Честное сравнение: 8 критериев, которые реально влияют на выбор
Разберём по пунктам — без перекосов в сторону одного типа. По каждому критерию — конкретика и вывод.
Критерий 1. Стоимость приобретения
Масляный винтовой компрессор производительностью около 1,5 м³/мин (11 кВт) стоит ориентировочно 350 000–550 000 руб. Безмасляный аналогичной производительности — 700 000–1 500 000 руб. Разница — от 1,5 до 3 раз при сопоставимой производительности.
Цены ориентировочные, на начало 2025 года, и зависят от производителя, комплектации (наличие встроенного осушителя, ресивера, частотного привода), давления и региона поставки. Для корректного сравнения запрашивайте коммерческие предложения на модели с одинаковыми параметрами.
Для поршневых моделей разрыв ещё больше: масляный поршневой на 500 л/мин — от 80 000 руб., безмасляный аналог — от 200 000 руб.
Выигрывает: масляный.
Критерий 2. Совокупная стоимость владения (TCO) за 5 лет
Закупочная цена — как правило, меньшая часть совокупной стоимости владения компрессором. Основная доля приходится на электроэнергию и обслуживание. Конкретные пропорции зависят от режима работы, тарифа на электроэнергию, типа регулирования и объёма сервисных затрат — поэтому TCO нужно считать для каждого конкретного случая.
Масляный компрессор требует
- Замену масла каждые 2 000–8 000 моточасов (в зависимости от типа масла и рекомендаций производителя)
- Замену масляного фильтра, сепаратора, воздушного фильтра
- Утилизацию маслосодержащего конденсата (экологические требования)
- Систему подготовки воздуха (осушитель + фильтры) — дополнительная инвестиция
Безмасляный компрессор
- Не требует расходов на компрессорное масло
- Не требует маслоотделителей и утилизации маслосодержащего конденсата
- Сервисное обслуживание дороже: замена элементов уплотнения, покрытий, водяная система охлаждения
Выигрывает: зависит от конфигурации. При высоких требованиях к чистоте воздуха безмасляный может оказаться дешевле в эксплуатации. При стандартных задачах — масляный с подготовкой воздуха экономичнее. Подробный расчёт — в разделе «Методика расчёта» ниже.
Критерий 3. Качество воздуха на выходе
Здесь всё определяется стандартом ISO 8573-1, который классифицирует загрязнения сжатого воздуха по трём параметрам: твёрдые частицы, влага и масло.
Приведённая ниже таблица — упрощённое представление классов стандарта. При проектировании системы подготовки воздуха сверяйте данные с актуальной редакцией ISO 8573-1. Классификация частиц в стандарте более детальная (с разбивкой по размерным диапазонам и концентрациям), здесь указаны максимальные размеры для упрощения восприятия.
| Класс | Твёрдые частицы (макс. размер, мкм) | Точка росы под давлением, °C | Содержание масла, мг/м³ |
|---|---|---|---|
| 0 | По спецификации пользователя | По спецификации пользователя | По спецификации пользователя |
| 1 | 0,1 | −70 | 0,01 |
| 2 | 1 | −40 | 0,1 |
| 3 | 5 | −20 | 1,0 |
| 4 | 15 | +3 | 5,0 |
| 5 | 40 | +7 | 25,0 |
Масляный компрессор без подготовки даёт ориентировочно класс 4–5 по содержанию масла. С полной системой подготовки (осушитель + коалесцентные фильтры + угольный фильтр) — до класса 1 по маслу (≤0,01 мг/м³). Однако достичь класса 0 с масляным компрессором на практике крайне затруднительно: остаточные пары масла могут присутствовать даже после угольной фильтрации, а качество воздуха критически зависит от своевременной замены фильтрующих элементов.
Безмасляный компрессор на выходе сразу обеспечивает класс 1 по содержанию масла или лучше — без дополнительных масляных фильтров.
Выбор осушителя определяется требуемой точкой росы. Рефрижераторный осушитель обеспечивает точку росы +3 °C (класс 4 по влаге) — этого достаточно для большинства задач в цеху. Для достижения отрицательных точек росы (классы 1–3 по влаге) нужен адсорбционный осушитель. Тип осушителя подбирается отдельно от типа компрессора.
Выигрывает: безмасляный — однозначно, если требуется стабильный класс 1 или выше по маслу. Для классов 2–4 по маслу масляный с подготовкой — достаточное решение.
Критерий 4. Ресурс и надёжность
Масляный винтовой
- Ресурс винтовой пары: ориентировочно 40 000–60 000 моточасов
- Межсервисный интервал: 2 000–4 000 моточасов
- Типичные отказы: износ подшипников, разрушение сепаратора, перегрев из-за загрязнения маслоохладителя
Безмасляный винтовой
- Ресурс элемента сжатия: ориентировочно 20 000–40 000 моточасов
- Межсервисный интервал: 4 000–8 000 часов, но стоимость ТО выше
- Типичные отказы: износ покрытий роторов, проблемы с системой водяного охлаждения, перегрев
Выигрывает: масляный — по моторесурсу и предсказуемости обслуживания. Масло в данном случае — «расходный защитный элемент», который берёт на себя износ.
Критерий 5. Уровень шума
| Тип компрессора | Уровень шума, дБ(А) |
|---|---|
| Винтовой маслозаполненный | 60–75 |
| Винтовой безмасляный | 70–80 |
| Спиральный безмасляный | 55–68 |
| Поршневой масляный | 75–90 |
| Поршневой безмасляный | 80–95 |
Значения — типовые, из паспортных данных различных производителей. Реальный уровень шума зависит от модели, исполнения и условий установки.
Масляные винтовые компрессоры, как правило, тише безмасляных винтовых. Масло в камере сжатия выполняет роль демпфера, гасящего пульсации и вибрации. Исключение — спиральные безмасляные, которые конструктивно тихие.
Для цехов, где компрессор устанавливается непосредственно в рабочем пространстве (а не в отдельном помещении), этот критерий может быть определяющим. Действующие санитарные нормы ограничивают допустимый уровень шума на рабочих местах — для большинства производственных операций предел составляет около 80 дБ(А). Точные значения зависят от категории работ и условий, уточняйте по актуальным нормативным документам.
Выигрывает: масляный винтовой — среди промышленных моделей. Спиральный безмасляный — для компактных производств.
Критерий 6. Энергоэффективность
Удельная мощность — ключевой показатель. Измеряется в кВт на м³/мин.
- Масляный винтовой: ориентировочно 5,5–7,0 кВт на м³/мин.
- Безмасляный винтовой: ориентировочно 6,5–9,0 кВт на м³/мин.
Диапазоны приведены для типовых моделей при стандартных условиях (давление 7 бар). Фактические значения зависят от конкретной модели, давления, температуры окружающей среды и наличия частотного привода.
Безмасляные компрессоры потребляют на 10–25% больше энергии при равной производительности. Причина — отсутствие масляного уплотнения между роторами, из-за чего часть воздуха перетекает обратно через зазоры, снижая КПД сжатия.
Оба типа выпускаются с частотным регулированием (VSD — Variable Speed Drive), которое снижает энергопотребление при переменной нагрузке.
Учитывая, что электроэнергия составляет основную часть эксплуатационных расходов компрессора, разница в удельной мощности за 5 лет выливается в существенную сумму.
Выигрывает: масляный.
Критерий 7. Обслуживание и квалификация персонала
Масляный компрессор обслуживать проще: замена масла, фильтров, сепаратора — стандартные операции, выполняемые механиком средней квалификации. ЗИП широко доступен, аналоги фильтров и масел есть у множества поставщиков.
Безмасляный компрессор требует сервиса с допуском производителя. Замена элементов уплотнения, проверка покрытий роторов, обслуживание системы водяного охлаждения — всё это требует специалистов и оригинальных запчастей. ЗИП стоит дороже и не всегда есть в наличии.
Выигрывает: масляный — по доступности и простоте обслуживания.
Критерий 8. Экология и утилизация конденсата
Масляный компрессор генерирует маслосодержащий конденсат — это смесь воды и компрессорного масла. Действующее природоохранное законодательство запрещает сброс маслосодержащих стоков в канализацию без очистки. Требуется:
- Маслоотделитель (маслоотделяющий модуль) — для разделения масла и воды в конденсате.
- Или договор на утилизацию с лицензированной организацией — постоянные расходы.
Нарушение требований влечёт административную ответственность — штрафы для юридических лиц могут быть значительными. Конкретные суммы и применимые статьи уточняйте по актуальной редакции нормативных актов и правилам водоотведения вашего региона.
Безмасляный компрессор не вносит масло в конденсат, что существенно упрощает его утилизацию. Однако конкретные требования к сбросу зависят от местных норм и фактического состава конденсата — в нём могут присутствовать загрязнения из атмосферного воздуха и трубопроводов. Уточняйте правила на вашей площадке.
Выигрывает: безмасляный — однозначно, особенно на предприятиях с жёсткими экологическими требованиями или при сертификации по ISO 14001.
Сводная таблица сравнения: шпаргалка для выбора
| Критерий | Масляный | Безмасляный | Кто выигрывает |
|---|---|---|---|
| Стоимость покупки | 350 000–550 000 руб. (11 кВт)* | 700 000–1 500 000 руб. (11 кВт)* | Масляный (×1,5–3) |
| TCO за 5 лет | Ниже при стандартных задачах | Может быть ниже при высоких требованиях к чистоте | Зависит от задач |
| Класс чистоты воздуха (масло, ISO 8573-1) | Класс 4–5 без подготовки; до класса 1 с подготовкой | Класс 1 и лучше на выходе | Безмасляный |
| Моторесурс | 40 000–60 000 ч** | 20 000–40 000 ч** | Масляный |
| Шум | 60–75 дБ(А) (винтовой) | 70–80 дБ(А) (винтовой) | Масляный |
| Удельная мощность | 5,5–7,0 кВт/(м³/мин) | 6,5–9,0 кВт/(м³/мин) | Масляный |
| Простота обслуживания | Стандартные операции, ЗИП доступен | Требует допуска, ЗИП дороже | Масляный |
| Экология | Маслосодержащий конденсат, утилизация | Конденсат без масла, проще в обращении | Безмасляный |
* Цены ориентировочные, на начало 2025 года.
** Конкретные значения ресурса — в документации производителя.
Счёт: 5:2 в пользу масляного (один критерий — «зависит от задач»). Но не спешите с выводами. Если ваш единственный незакрытый критерий — качество воздуха, именно он может перевесить все остальные. Всё решает специфика производства.
Для каких станков и операций — какой компрессор
Теория — это хорошо. Но на производстве решение принимается от задачи: что за станки, что за операции, какие требования. Разберём конкретные ситуации.
Когда масляного компрессора достаточно (и переплата НЕ оправдана)
Общецеховая пневматика — зажимные приспособления, пневмоцилиндры патронов и люнетов, обдувка деталей и рабочей зоны после обработки. Здесь класса 3–4 по маслу (ISO 8573-1) хватает с запасом.
Металлорежущие станки с ЧПУ — токарные, фрезерные, сверлильные. Сжатый воздух используется для смены инструмента (обдувка конуса шпинделя), работы пневмоавтоматики, зажима/разжима заготовки. Масляный компрессор с подготовкой воздуха для фрезерного станка с ЧПУ или токарного центра — наиболее распространённое решение на производствах.
Пескоструйная обработка — требования к чистоте воздуха минимальные, зато к объёму подачи — максимальные.
Окрасочные камеры — здесь масло критично, но вопрос решается грамотной системой подготовки воздуха (осушитель + угольный фильтр), а не заменой компрессора.
На выходе из компрессора установлена адекватная система подготовки сжатого воздуха — ресивер, рефрижераторный осушитель, магистральный фильтр 3 мкм, фильтр тонкой очистки 0,01 мкм. Для покрасочных работ — дополнительно угольный фильтр.
Когда безмасляный компрессор — необходимость (и экономия обойдётся дороже)
Лазерные станки — особенно оптоволоконные и CO₂. Производители лазерных станков, как правило, предъявляют жёсткие требования к чистоте воздуха (класс 1 по маслу и выше). Масляный аэрозоль оседает на защитных стёклах, фокусирующей линзе и зеркалах. Результат — падение мощности луча, прожоги оптики, дефокусировка. Замена комплекта оптики — дорогостоящая процедура (десятки и сотни тысяч рублей в зависимости от модели), плюс простой станка.
Координатно-измерительные машины (КИМ) — аэростатические опоры КИМ требуют воздух высокого класса чистоты (конкретные требования — в паспорте оборудования). Микрочастицы масла забивают воздушные подшипники, искажают результаты измерений, приводят к дорогостоящему ремонту.
Электроэрозионные станки — при использовании сжатого воздуха в зоне обработки масляный аэрозоль может загрязнять диэлектрическую жидкость, нарушать стабильность разряда, снижать качество обработки. Проверяйте требования производителя станка к качеству воздуха.
Производства с требованиями к чистым помещениям — электроника, оптика, медицинские изделия.
Пищевая и фармацевтическая промышленность — если у вас смежное производство или упаковка продукции, где воздух контактирует с продуктом.
Серая зона: когда решение неочевидно
Есть ситуации, когда однозначного ответа нет, и решение зависит от конкретной конфигурации:
- Шлифовальные станки с пневмоприводом шпинделя — для финишной шлифовки высоких классов точности масло в воздухе может повлиять на качество поверхности. Для обдирочных операций — не критично.
- Автоматические линии с большим числом пневмоостровов — чем больше пневматических клапанов и цилиндров, тем выше риск отказов из-за загрязнённого воздуха. При большом количестве пневмоостровов на линии вопрос качества воздуха становится вопросом надёжности.
- Цех с разнородным парком оборудования — часть станков требует чистого воздуха, часть — нет. Оптимальное решение: зонирование пневмосети или гибридная схема (два компрессора разного типа). Об этом — в кейсах ниже.
Требования к чистоте воздуха по типам станков
Таблица носит ориентировочный характер и основана на типовых рекомендациях. Перед выбором обязательно проверяйте требования к качеству сжатого воздуха в документации конкретного станка или узла (руководство по эксплуатации, инструкция по подключению, требования к пневмопитанию). Производители оборудования задают не только класс по маслу, но и по точке росы и твёрдым частицам.
| Тип станка / оборудования | Ориентировочный класс по ISO 8573-1 (частицы : влага : масло) | Рекомендуемый тип компрессора |
|---|---|---|
| Токарный с ЧПУ | 2 : 4 : 2 | Масляный + подготовка воздуха |
| Фрезерный с ЧПУ | 2 : 4 : 2 | Масляный + подготовка воздуха |
| Сверлильный | 3 : 4 : 3 | Масляный + подготовка воздуха |
| Шлифовальный (обдирка) | 3 : 4 : 3 | Масляный + подготовка воздуха |
| Шлифовальный (финиш) | 2 : 3 : 2 | Масляный + расширенная подготовка |
| Лазерный (оптоволоконный) | 1 : 2 : 1 | Безмасляный |
| Лазерный (CO₂) | 1 : 1 : 1 | Безмасляный |
| Электроэрозионный | 1 : 2 : 1 | Безмасляный |
| КИМ | 1 : 1 : 1 | Безмасляный |
| Пескоструйная камера | 4 : 4 : 4 | Масляный |
| Окрасочная камера | 1 : 3 : 1 | Масляный + полная подготовка или безмасляный |
Ловушки, в которые попадают при выборе
Даже опытные специалисты совершают ошибки при выборе компрессора для производства. Разберём типичные.
Ловушка 1. «Безмасляный = осушитель не нужен»
Одно из самых распространённых заблуждений. Безмасляный компрессор не содержит масла в воздухе, но влага присутствует в любом атмосферном воздухе. При сжатии воздуха парциальное давление водяного пара увеличивается, а после охлаждения в ресивере и магистрали относительная влажность резко возрастает — влага конденсируется и накапливается в пневмосети. Количество конденсата зависит от производительности компрессора, режима работы, температуры и влажности входного воздуха. Например, компрессор производительностью 1,5 м³/мин при работе в две смены в тёплое время года может выделять литры конденсата за смену.
Это вызовет коррозию трубопроводов, сбои пневмоавтоматики и обмерзание регуляторов давления зимой. Осушитель обязателен для обоих типов компрессоров — без вариантов.
Ловушка 2. «Масляный компрессор загубит станок»
Не загубит — если правильно спроектирована система подготовки сжатого воздуха. Полная схема для масляного компрессора выглядит так:

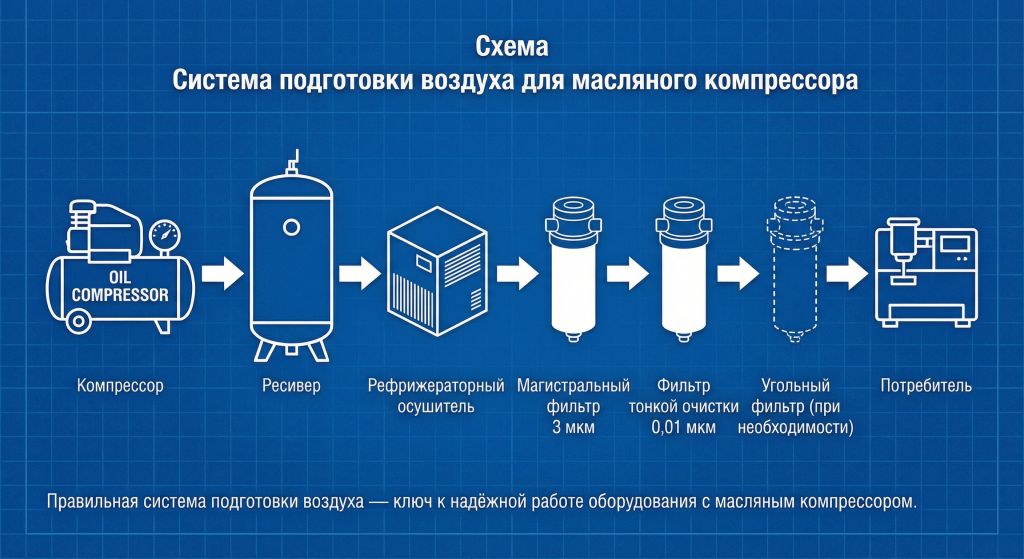

Компрессор → Ресивер → Рефрижераторный осушитель → Магистральный фильтр 3 мкм → Фильтр тонкой очистки 0,01 мкм → Угольный фильтр (при необходимости) → Потребитель
Фильтры и угольные картриджи подбирайте по фактическому расходу и допустимому перепаду давления. Ресурс элементов контролируйте по регламенту производителя или по росту перепада давления (дифференциальный манометр). Перегруженный фильтр не только пропускает загрязнения, но и увеличивает потери давления, что ведёт к перерасходу энергии.
Суммарная стоимость системы подготовки воздуха зависит от производительности и требуемого класса чистоты, но обычно составляет относительно небольшую часть от стоимости самого компрессора. При этом эти инвестиции окупаются многократно: предотвращают поломки пневматики, брак деталей и простой станков.
С правильно подобранной подготовкой воздуха (рефрижераторный осушитель + трёхступенчатая фильтрация, включая угольный фильтр) масляный компрессор способен обеспечить класс 1 по содержанию масла, класс 4 по точке росы и класс 1–2 по твёрдым частицам. Этого достаточно для большинства задач в металлообработке. Для достижения более низкой точки росы (классы 1–3 по влаге) потребуется адсорбционный осушитель.
Ловушка 3. «Возьмём с запасом»
Избыточная производительность — не запас прочности, а источник проблем. Компрессор, который большую часть времени работает на холостом ходу:
- Потребляет 25–35% от номинальной мощности, ничего не производя.
- Накапливает конденсат в картере (у масляных), что приводит к деградации масла.
- Изнашивается быстрее из-за частых циклов нагрузка/разгрузка.
Оптимальная загрузка компрессора зависит от типа регулирования (частотный привод, старт/стоп, разгрузка), профиля расхода и объёма ресивера. В общем случае ориентируйтесь на загрузку 60–80% от номинальной производительности. Запас 15–20% — достаточен для большинства ситуаций.
Ловушка 4. «Один компрессор на всё»
Иногда два компрессора разного типа — дешевле и эффективнее, чем один мощный безмасляный. Пример: цех на 15 станков, из которых 2 — лазерные. Масляный винтовой на общую пневматику + безмасляный спиральный на лазерный участок могут обойтись значительно дешевле, чем один безмасляный винтовой на весь цех — при полном соответствии требованиям каждого участка.
Ловушка 5. «Экономим на подготовке воздуха»
Система подготовки воздуха стоит существенно меньше самого компрессора. Но её отсутствие может стоить сотен тысяч рублей на ремонте станков.
Типичные неисправности станков из-за некачественного сжатого воздуха
| Проблема | Причина (загрязнение) | Последствия |
|---|---|---|
| Помутнение/прожог оптики лазера | Масляный аэрозоль | Дорогостоящая замена оптики + простой станка |
| Залипание пневмораспределителей | Масло + частицы | Замена узлов + простой |
| Коррозия пневмоцилиндров | Влага | Замена цилиндров + простой |
| Искажение измерений КИМ | Масляный аэрозоль в аэростатике | Калибровка + ремонт |
| Загрязнение диэлектрика электроэрозионного станка | Масло | Замена диэлектрической жидкости |
| Обмерзание регуляторов давления | Влага (нет осушителя) | Замена регуляторов + простой |
| Брак при покраске (кратеры, «рыбий глаз») | Масло в воздухе | Переделка партии |
Эта таблица — аргумент для тех, кто считает систему подготовки воздуха «необязательной опцией».
Методика расчёта: как определить, что нужно именно вам
Четыре шага — от требований к воздуху до конкретного решения. Этот алгоритм можно применить самостоятельно.
Шаг 1. Определите требуемый класс чистоты воздуха
Отталкивайтесь от самого требовательного потребителя в вашей пневмосети. Если в цехе 12 фрезерных станков и 1 лазерный — именно лазерный задаёт планку.
Вариант А: все потребители имеют одинаковые требования → один компрессор + подготовка.
Вариант Б: есть потребители с разными требованиями → зонирование пневмосети или два компрессора.
Перед выбором класса по ISO 8573-1 проверяйте требования в документации конкретного станка или узла (лазерный источник, пневмоостров, аэростатические опоры и т.п.). Производители часто задают не только класс по маслу, но и по точке росы и твёрдым частицам. Таблицу с ориентировочными классами по типам станков смотрите выше — но она не заменяет паспорт оборудования.
Шаг 2. Посчитайте реальный расход воздуха
Для пересчёта: 1 м³/мин = 1 000 л/мин.
Учитывайте потери давления на осушителе, фильтрах и магистрали. Компрессор подбирается по требуемому расходу при давлении на выходе компрессора, с учётом того, чтобы на самом удалённом потребителе давление оставалось в пределах, указанных в его паспорте. Типичные потери давления в системе подготовки воздуха — 0,3–0,8 бар (зависят от типа и состояния фильтров и осушителя).
Q = Σ(Qi) × Kодн × 1,15–1,20
- Qi — расход воздуха каждого потребителя (из паспорта оборудования или таблицы ниже)
- Kодн — коэффициент одновременности (обычно 0,5–0,8, зависит от специфики работы)
- 1,15–1,20 — запас на потери в сети и будущее расширение
| Оборудование / устройство | Расход воздуха, л/мин | Рабочее давление, бар |
|---|---|---|
| Станок с ЧПУ (смена инструмента, пневмозажим) | 50–150 | 6–7 |
| Пневмоцилиндр Ø 63 мм | 15–30 | 6 |
| Обдувочный пистолет | 100–300 | 4–6 |
| Пескоструйная камера | 500–1500 | 6–8 |
| Окрасочный пистолет (HVLP) | 200–400 | 2–3 |
| Пневматический гайковёрт | 150–400 | 6 |
| Пневмошлифмашинка | 300–500 | 6 |
| Лазерный станок (продувка зоны реза) | 100–300 | 8–16 |
Значения — ориентировочные. Всегда используйте данные из паспорта вашего оборудования.
Пример: цех с 10 фрезерными станками ЧПУ (по 120 л/мин), 3 обдувочными пистолетами (по 200 л/мин) и 2 пневмоцилиндрами (по 25 л/мин).
Q = (10×120 + 3×200 + 2×25) × 0,7 × 1,2 = (1200 + 600 + 50) × 0,7 × 1,2 = 1850 × 0,84 = 1 554 л/мин ≈ 1,55 м³/мин
Шаг 3. Сравните TCO за 5 лет
Пример расчёта для типового цеха (10 станков с ЧПУ, расход ~1,5 м³/мин, давление 7 бар, режим работы — 2 смены, 4 000 часов/год):
| Статья расходов | Масляный винтовой 11 кВт + подготовка | Безмасляный винтовой 11 кВт |
|---|---|---|
| Стоимость компрессора | 450 000 руб. | 1 100 000 руб. |
| Система подготовки воздуха (осушитель + фильтры) | 200 000 руб. | 80 000 руб. (осушитель + фильтр частиц) |
| Электроэнергия за 5 лет (тариф 7 руб./кВт·ч) | 11 кВт × 4 000 ч × 5 лет × 7 руб. = 1 540 000 руб. | 13 кВт × 4 000 ч × 5 лет × 7 руб. = 1 820 000 руб. |
| Масло и фильтры (ТО) за 5 лет | 5 ТО × 25 000 руб. = 125 000 руб. | 3 ТО × 55 000 руб. = 165 000 руб. |
| Утилизация конденсата за 5 лет | 50 000 руб. | 0 руб. |
| Замена расходников подготовки воздуха за 5 лет | 60 000 руб. | 20 000 руб. |
| ИТОГО за 5 лет | 2 425 000 руб. | 3 185 000 руб. |
Цены и тарифы в примере — ориентировочные. Для вашего расчёта подставьте фактические значения: стоимость оборудования по коммерческому предложению, региональный тариф на электроэнергию, стоимость ТО по регламенту производителя.
В этом примере масляный компрессор с системой подготовки воздуха обходится примерно на 24% дешевле в пятилетней перспективе. Однако если из-за требований к чистоте воздуха безмасляный позволяет избежать хотя бы одного ремонта оптики лазера или серии отказов пневматики — разница сокращается или исчезает.
Не только прямых расходов. Стоимость ремонта оптики, простоя станка, переделки бракованной партии — всё это должно войти в расчёт, если требования к воздуху высокие.
Шаг 4. Учтите неочевидные факторы
- Планы по расширению парка станков. Если через 1–2 года планируется закупка лазера или КИМ — имеет смысл сразу заложить безмасляный контур или как минимум предусмотреть зонирование пневмосети.
- Переход на новые технологии. Аддитивное производство, 5-осевая обработка с высокоскоростными шпинделями — растут требования к чистоте воздуха.
- Требования заказчиков и сертификация. Контракты в авиа- и автопроме, медицинском приборостроении могут содержать прямые требования к классу чистоты сжатого воздуха.
- Доступность сервиса в вашем регионе. Если ближайший авторизованный сервисный центр по безмасляным компрессорам — в 500 км, учтите стоимость выездного ТО и время простоя.
Матрица принятия решения
| Бюджет ограничен | Бюджет умеренный | Бюджет не ограничен | |
|---|---|---|---|
| Класс воздуха 3–4 по маслу (общая пневматика) | Масляный поршневой + базовая подготовка | Масляный винтовой + подготовка | Масляный винтовой VSD + подготовка |
| Класс воздуха 2 по маслу (станки ЧПУ) | Масляный винтовой + полная подготовка | Масляный винтовой + полная подготовка | Масляный винтовой VSD + полная подготовка |
| Класс воздуха 1 по маслу (лазер, КИМ) | Масляный (общий) + безмасляный компактный (на участок) | Безмасляный винтовой | Безмасляный винтовой VSD |
| Класс воздуха 0 по маслу (фарма, электроника) | Безмасляный — единственный вариант | Безмасляный | Безмасляный VSD + адсорбционный осушитель |
Кейсы из практики
Кейс 1. «Сэкономили на компрессоре — потеряли на оптике»
Машиностроительное предприятие запустило участок лазерной резки (оптоволоконный лазер 3 кВт). Подключили к существующему масляному компрессору через общецеховую магистраль. В системе стоял рефрижераторный осушитель и один магистральный фильтр — без тонкой и угольной ступеней.
Через 4 месяца — потеря мощности реза, увеличение процента брака. Диагностика: масляный налёт на защитном стекле и фокусирующей линзе.
Убыток:
- Замена защитных стёкол (2 шт.) — 35 000 руб.
- Замена фокусирующей линзы — 120 000 руб.
- Простой станка — 5 рабочих дней, потеря заказов — ~180 000 руб.
- Итого: ~335 000 руб.
Установили отдельный безмасляный спиральный компрессор на лазерный участок — 280 000 руб. Проблема не повторялась. Экономия «на компрессоре» обошлась дороже самого компрессора.
Кейс 2. «Переплатили за безмасляный — зря»
Небольшой цех: 6 токарных станков с ЧПУ, 2 фрезерных, пневмозажимы, обдувка. По совету поставщика приобрели безмасляный винтовой компрессор — 980 000 руб.
При аудите выяснилось: ни один станок в цехе не требует класса чистоты выше 2 по маслу. Масляный винтовой (430 000 руб.) + система подготовки воздуха (160 000 руб.) = 590 000 руб. — полностью закрывал потребности цеха.
Кейс 3. «Гибридное решение для смешанного производства»
Производство: 12 металлорежущих станков с ЧПУ + 2 оптоволоконных лазера + КИМ. Первоначально рассматривали один безмасляный винтовой на 4 м³/мин — 2 800 000 руб.
Альтернативное решение:
- Масляный винтовой 3 м³/мин (общецеховая пневматика) — 620 000 руб.
- Система подготовки воздуха — 220 000 руб.
- Безмасляный спиральный 1 м³/мин (лазеры + КИМ) — 480 000 руб.
- Итого: 1 320 000 руб.
При полном соответствии требованиям каждого участка.
Цены в кейсах — из конкретных проектов. Ваши цифры будут отличаться в зависимости от оборудования, поставщика и региона.
Чек-лист выбора компрессора для производства
Используйте этот список при подготовке технического задания или запроса поставщику. Каждый пункт — обязательный шаг к обоснованному решению.
- ☐ Составлен перечень всех потребителей сжатого воздуха (станки, пневмоинструмент, обдувка, спецоборудование)
- ☐ Определён требуемый класс чистоты воздуха по ISO 8573-1 — для каждого участка / группы потребителей — на основании документации производителя оборудования
- ☐ Рассчитан суммарный расход воздуха (по формуле с коэффициентом одновременности)
- ☐ Определено рабочее давление (минимальное и максимальное по потребителям) с учётом потерь давления на фильтрах, осушителе и магистрали
- ☐ Учтены пиковые нагрузки (одновременная работа нескольких потребителей с макс. расходом)
- ☐ Выбран тип осушителя: рефрижераторный (точка росы +3 °C, класс 4 по влаге) или адсорбционный (отрицательная точка росы, классы 1–3 по влаге) — в зависимости от требуемой точки росы и условий эксплуатации
- ☐ Спроектирована система фильтрации (ступени, классы фильтров, наличие угольного фильтра)
- ☐ Рассчитан TCO на 5 лет для обоих вариантов (масляный + подготовка vs. безмасляный)
- ☐ Учтены планы по масштабированию производства (новые станки, новые технологии)
- ☐ Проверены экологические требования и условия сертификации (ISO 14001, отраслевые стандарты)
- ☐ Определена схема размещения компрессора (отдельное помещение / в цехе — влияет на шумовые ограничения)
- ☐ Уточнена доступность сервиса и ЗИП в вашем регионе
Как не ошибиться и не переплатить
Масляный компрессор — не «устаревший». Безмасляный — не «роскошь». Каждый тип решает свою задачу. Ошибки возникают, когда оборудование выбирают по цене или по маркетинговым аргументам, а не по реальным условиям эксплуатации.
Три тезиса, которые стоит зафиксировать:
Главный критерий — TCO и соответствие задачам
Не цена компрессора, а стоимость владения и соответствие задачам производства. Дешёвый компрессор, который не справляется с требованиями, обходится дороже дорогого.
Масляный + подготовка = большинство задач
Масляный компрессор с грамотной подготовкой воздуха закрывает большинство задач на производстве. Включая токарные и фрезерные станки с ЧПУ.
Безмасляный — там, где масло недопустимо
Безмасляный обязателен для лазерных станков, КИМ, электроэрозионных станков, чистых помещений. Экономия на типе компрессора приводит к потерям, кратно превышающим разницу в цене.
Если вы определились с типом — мы подберём конкретную модель из наличия или предложим аналог с нужными характеристиками. Если сомневаетесь — пришлите перечень оборудования и задач. Рассчитаем оба варианта, покажем TCO и поможем выбрать решение, где переплата оправдана, а где можно сэкономить без рисков.
Поставляем компрессорное оборудование, системы подготовки воздуха, осушители и фильтры с доставкой по всей России. Выполняем пусконаладку. Работаем с лизингом, кредитом и отсрочкой платежа. Возможно оформление банковской гарантии по условиям договора. Дефицитные позиции бронируем заранее.
Подберём компрессор под ваши задачи
Пришлите перечень оборудования — рассчитаем оба варианта и покажем TCO
Частые вопросы о выборе компрессора для станков
В масляном компрессоре масло участвует в процессе сжатия воздуха — смазывает, охлаждает и уплотняет рабочую камеру. На выходе воздух содержит остаточное масло (порядка 2–5 мг/м³ после встроенного маслоотделителя, без дополнительной внешней фильтрации). В безмасляном сжатие происходит без контакта воздуха с маслом — за счёт прецизионных допусков и специальных покрытий. Содержание масла на выходе — на уровне класса 1 по ISO 8573-1 (≤0,01 мг/м³) или лучше.
Да. Для большинства токарных, фрезерных и сверлильных станков с ЧПУ масляный компрессор с правильно подобранной системой подготовки воздуха (ресивер, осушитель, магистральный и тонкий фильтры) полностью закрывает потребности. Это наиболее распространённое решение на производствах.
Безмасляный компрессор критически важен для лазерных станков (масло разрушает оптику), координатно-измерительных машин (масло забивает аэростатические подшипники), электроэрозионных станков (масло может загрязнять диэлектрик) и оборудования в чистых помещениях. Конкретные требования к классу воздуха уточняйте в документации производителя оборудования.
При стандартных задачах (общецеховая пневматика, металлорежущие станки) масляный, как правило, дешевле в совокупной стоимости владения за 5 лет. Но при высоких требованиях к чистоте воздуха безмасляный может быть экономичнее, если учитывать стоимость расширенной фильтрации и риски поломок оборудования. Конкретные цифры зависят от режима работы, тарифа на электроэнергию и стоимости сервиса.
Да, обязательно. Безмасляный компрессор исключает масло из воздуха, но влага присутствует в любом сжатом воздухе. При сжатии и последующем охлаждении влага конденсируется и накапливается в пневмосети. Без осушителя — коррозия пневмосети, сбои автоматики, обмерзание регуляторов.
Для общецеховой пневматики (зажимы, обдувка, пневмоцилиндры) обычно достаточно класса 2–3 по маслу (ISO 8573-1). Для лазерных станков, КИМ и электроэрозионных станков, как правило, требуется класс 1. Конкретные рекомендации зависят от типа оборудования — проверяйте требования в паспорте станка. Ориентировочная таблица — в статье выше.
Частично. Качественная система фильтрации (включая угольный фильтр) позволяет снизить содержание масла до уровня класса 1 по ISO 8573-1. Однако результат критически зависит от состояния и своевременной замены фильтрующих элементов — при износе или просрочке качество воздуха резко падает. Безмасляный компрессор конструктивно лишён этого риска.
Суммируйте расход воздуха всех потребителей (из паспортов оборудования), умножьте на коэффициент одновременности (0,5–0,8) и добавьте запас 15–20% на потери в сети и перспективное расширение. Формула: Q = Σ(Qi) × Kодн × 1,15–1,20. Не забудьте учесть потери давления на фильтрах и осушителе при определении рабочего давления компрессора.
При равной производительности (например, около 1,5 м³/мин) безмасляный стоит ориентировочно в 1,5–3 раза дороже. Однако разница в совокупной стоимости владения за 5 лет обычно существенно меньше разницы в закупочной цене, поскольку основную долю TCO составляет электроэнергия. Точные цифры зависят от конкретных моделей и условий эксплуатации.
Винтовые маслозаполненные — обычно тише (60–75 дБ(А)), чем безмасляные винтовые (70–80 дБ(А)): масло в камере сжатия демпфирует шум. Спиральные безмасляные модели — от 55 дБ(А), они сопоставимы с тихими масляными. Поршневые обоих типов — самые шумные (75–95 дБ(А)).
Да, и это часто оптимальное решение. Масляный — на общецеховую пневматику, компактный безмасляный — на участки с повышенными требованиями (лазер, КИМ). Такая гибридная схема позволяет существенно сэкономить по сравнению с одним мощным безмасляным на весь цех.
Интервал замены — каждые 2 000–8 000 моточасов, в зависимости от типа масла и рекомендаций производителя компрессора. Минеральное масло — чаще (ориентировочно 2 000–3 000 часов). Синтетическое — реже (ориентировочно 6 000–8 000 часов). Одновременно заменяются масляный фильтр и сепаратор. Конкретные интервалы и допуски масел указаны в регламенте ТО вашей модели компрессора.
