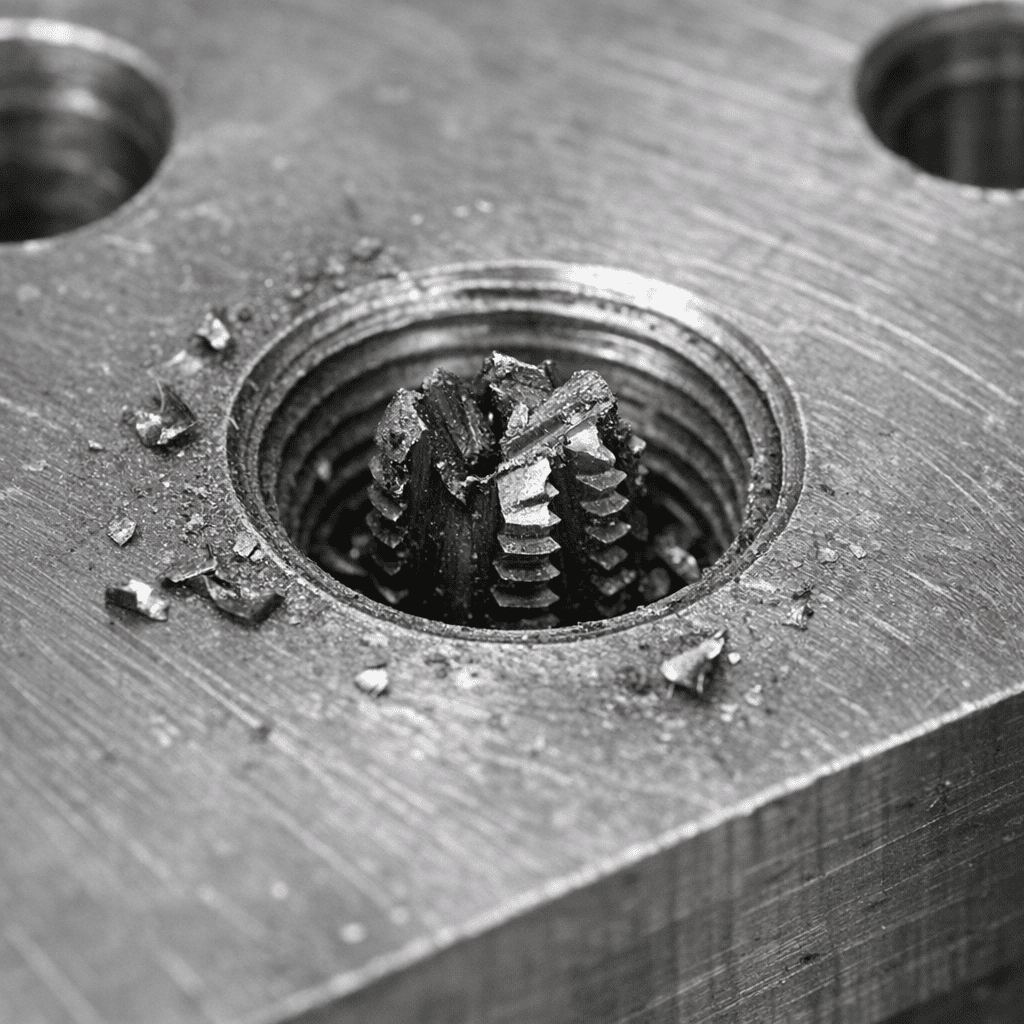

Почему ошибка в выборе метчика обходится дороже всего
Нарезание резьбы — как правило, одна из последних операций на детали. К этому моменту заготовка уже прошла фрезеровку, сверление и, возможно, шлифовку. На её изготовление были потрачены часы машинного времени и стоимость десятка предыдущих инструментов. Поломка метчика в отверстии на завершающем этапе — это не просто замена инструмента за несколько сотен рублей. Это брак практически готовой детали, простой станка и срыв сроков выполнения заказа.
Поломка метчика на финальной операции — это потеря всей детали, часов машинного времени и стоимости всех предыдущих инструментов.
На рынке представлены сотни типоразмеров метчиков: разная геометрия канавок, разные материалы, покрытия, формы заборной части. Цветовая маркировка кольцами, принятая у ведущих производителей, помогает сориентироваться, но без понимания логики выбора цветовое кольцо — это просто краска на хвостовике.
В этой статье мы рассмотрим все основные параметры: виды машинных метчиков, материалы, покрытия, маркировку, а также дадим рекомендации о том, какой метчик подходит для того или иного материала и типа отверстия. Речь пойдёт именно о машинных метчиках для станков (сверлильных, токарных, обрабатывающих центров с ЧПУ), а не о ручных наборах.
Машинный метчик vs ручной: в чём разница
Ручные метчики обычно поставляются комплектом из 2–3 штук (черновой, средний, чистовой). У каждого — длинный заборный конус для постепенного формирования профиля. Резьба нарезается последовательно, вручную или на сверлильном станке с реверсом.
Машинный метчик выполняет полный профиль резьбы за один проход. Ключевые отличия:
Ручной метчик
- Комплект 2–3 штуки (черновой, средний, чистовой)
- Длинный заборный конус
- Последовательные проходы
- Ручная работа или сверлильный станок с реверсом
- Допустим на станке только в единичном производстве
Машинный метчик
- Полный профиль за один проход
- Короткий заборный конус — быстрое врезание, экономия рабочего хода
- Усиленный хвостовик — рассчитан на крутящий момент шпинделя
- Геометрия канавок оптимизирована под машинную обработку и отвод стружки без участия оператора
- Работа в связке с синхронизированной подачей (жёсткий нарезной цикл на ЧПУ) или компенсационным патроном
Ручные метчики на станке допустимы в единичном производстве и при ремонте — когда машинных нет в наличии. Но строить на этом серийный техпроцесс — значит закладывать нестабильность.

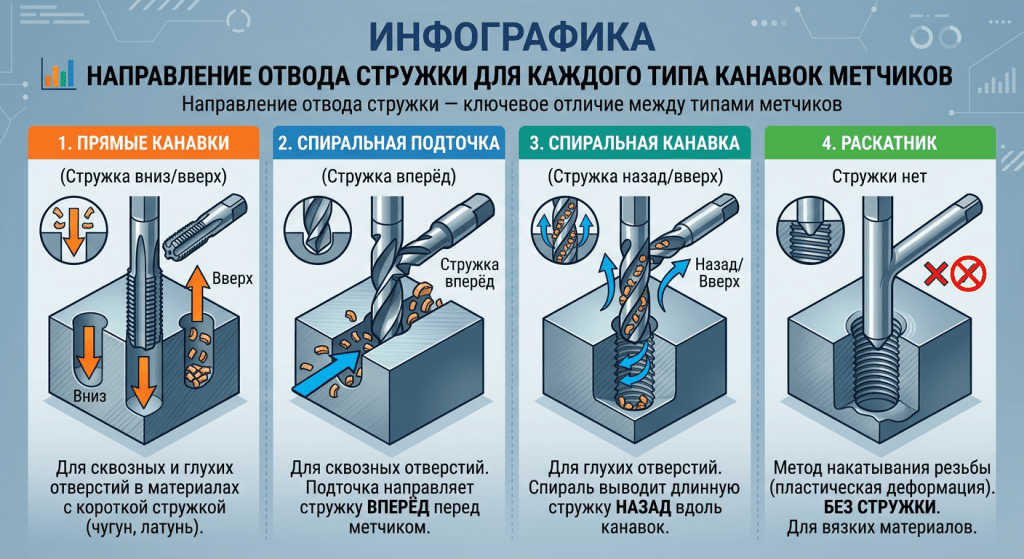

Классификация машинных метчиков по геометрии канавок
Геометрия канавок — ядро выбора. Именно она определяет, куда пойдёт стружка и в каких условиях метчик будет работать.
Обозначения геометрии канавок и формы заборной части могут различаться в зависимости от производителя и каталога. Ниже приведена практическая классификация по принципу отвода стружки; конкретные коды и буквенные обозначения сверяйте с каталогом производителя метчика.
Прямые канавки
Классическая конструкция. Стружка частично падает вниз, частично выходит вверх. Применяется для сквозных отверстий в материалах, дающих короткую сыпучую стружку: чугун, латунь, бронза. Для вязких сталей не рекомендуется: стружка пакуется в канавках.
Спиральная подточка (gun-nose)
Подрезка на передней грани направляет стружку вперёд, по ходу движения — через сквозное отверстие. Первый выбор для сквозных отверстий в конструкционных и нержавеющих сталях. Обеспечивает чистый профиль и стабильный отвод стружки.
Спиральная канавка
Винтовая канавка эвакуирует стружку назад, вверх из отверстия. Основной инструмент для глухих отверстий в сталях, нержавейке, алюминии. Производители предлагают метчики с разным углом наклона спирали: меньший угол — для неглубоких отверстий, больший — для глубоких глухих отверстий в вязких материалах. Конкретный угол спирали подбирайте по каталогу производителя.
Раскатник (бесстружечный метчик)
Не режет, а пластически деформирует материал, формируя резьбу. Стружки нет вообще. Применяется для пластичных материалов: алюминий, медь, низкоуглеродистые стали. Резьба получается с гладкой поверхностью и повышенной прочностью профиля за счёт уплотнения материала. Ограничение — работает только с материалами, допускающими пластическую деформацию.
Таблица 1. Классификация по геометрии канавок
| Тип канавки | Отвод стружки | Тип отверстия | Материалы |
|---|---|---|---|
| Прямая | Вниз/вверх | Сквозное | Чугун, латунь, бронза |
| Спиральная подточка (gun-nose) | Вперёд | Сквозное | Стали, нержавейка |
| Спиральная канавка | Назад (вверх) | Глухое | Стали, нержавейка, алюминий |
| Раскатник | Стружки нет | Сквозное / глухое | Алюминий, медь, пластичные стали |

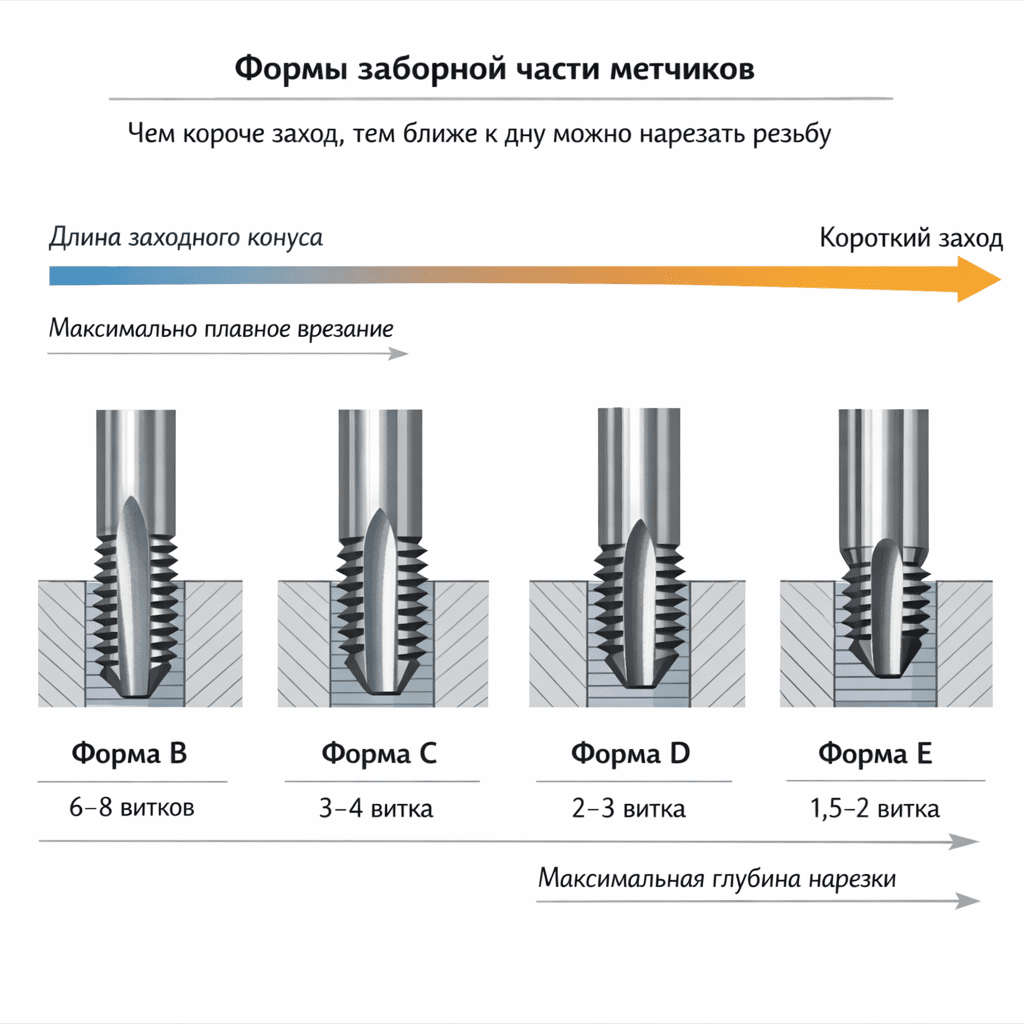

Заборная часть: форма и длина захода
Форма заборной части определяет плавность врезания и минимальную глубину нарезки в глухом отверстии. В каталогах большинства производителей заборная часть обозначается буквами B, C, D, E — это отдельная классификация, не связанная с типом канавок.
| Форма заборной части | Кол-во витков захода | Тип отверстия | Назначение |
|---|---|---|---|
| B | 6–8 | Сквозное | Плавное врезание, минимальный крутящий момент |
| C | 3–5 | Универсальная | Сквозные и неглубокие глухие |
| D | 2–3 | Глухое | Нарезка ближе к дну отверстия |
| E | 1,5–2 | Глухое | Максимальная глубина нарезки |
При жёстких требованиях по длине полного профиля резьбы — форма D или E. При этом возрастает нагрузка на метчик, поэтому критичен правильный подбор режимов и СОЖ.
Материал метчика и покрытия
Инструментальный материал
HSS (Р6М5 / M2)
Базовый уровень. Подходит для конструкционных сталей и чугуна. Достаточно для единичного и мелкосерийного производства.
HSS-E / HSS-Co
Быстрорежущая сталь с добавками кобальта. Повышенная теплостойкость. Стандартный выбор для нержавейки и легированных сталей. Обозначения HSS-E и HSS-Co в каталогах обычно указывают на кобальтосодержащую быстрорежущую сталь, но точное соответствие конкретным маркам (M35, M42 и их аналоги) зависит от производителя и стандарта. Уточняйте по паспорту инструмента.
HSS-E-PM (порошковая сталь)
Однородная мелкозернистая структура. Для жаропрочных сплавов, титана, серийного производства с повышенными требованиями к стойкости.
Твёрдый сплав
Цельнотвёрдосплавные метчики для чугуна, закалённых сталей, абразивных материалов. Хрупкие — требуют жёсткой системы и стабильных условий.
Покрытия
| Покрытие | Назначение | Эффект |
|---|---|---|
| Без покрытия | Чугун, общее применение | — |
| Оксидирование (паровое) | Стали | Снижение трения, защита от коррозии |
| TiN | Стали, универсальное | Износостойкость ↑, трение ↓ |
| TiCN | Нержавеющие и легированные стали | Твёрдость покрытия выше TiN |
| TiAlN | Жаропрочные сплавы, сухая обработка | Повышенная термостойкость |
| CrN | Алюминий, цветные | Минимальное налипание |
| DLC | Алюминий, медные сплавы | Минимальный коэффициент трения |
Покрытие метчика TiN, TiCN или TiAlN — функциональный элемент. На нержавеющих сталях правильно подобранное покрытие заметно повышает стойкость метчика; конкретный эффект зависит от марки стали, геометрии, режимов и СОЖ.
Маркировка метчиков: как читать обозначения
Обозначение резьбы
- M — метрическая с крупным шагом, MF — с мелким шагом
- G — трубная цилиндрическая
- Rc — трубная коническая
- UNC / UNF — дюймовые (unified coarse / fine)
Класс точности
Поле допуска указывается после обозначения резьбы. Для метрической внутренней резьбы наиболее распространённое поле допуска — 6H. Для наружной метрической резьбы стандартным полем допуска является 6g (прописная буква обозначает внутреннюю резьбу, строчная — наружную). Встречаются также поля 4H, 5H — для повышенной точности. Конкретное поле допуска выбирают по требованиям чертежа и стандарту на допуски резьбы.

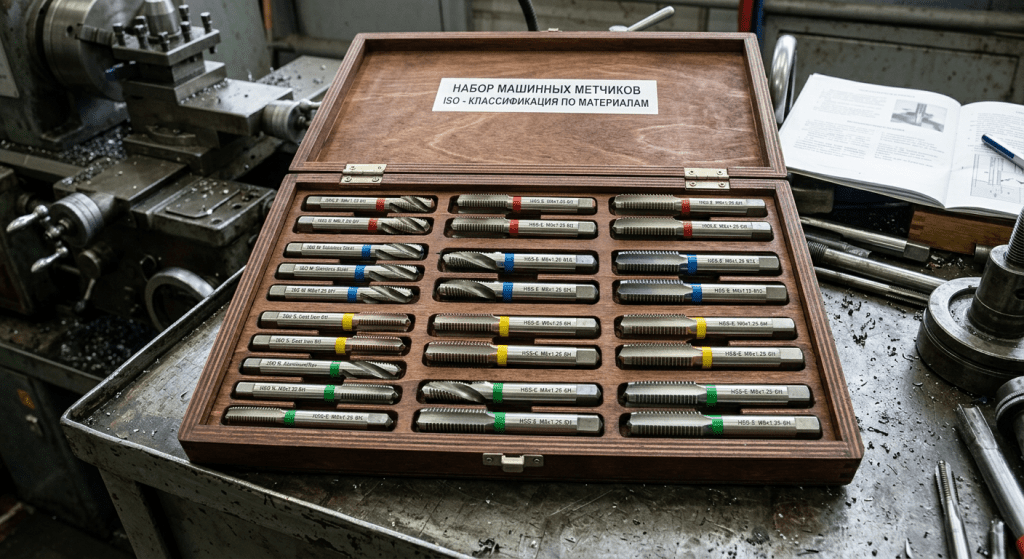

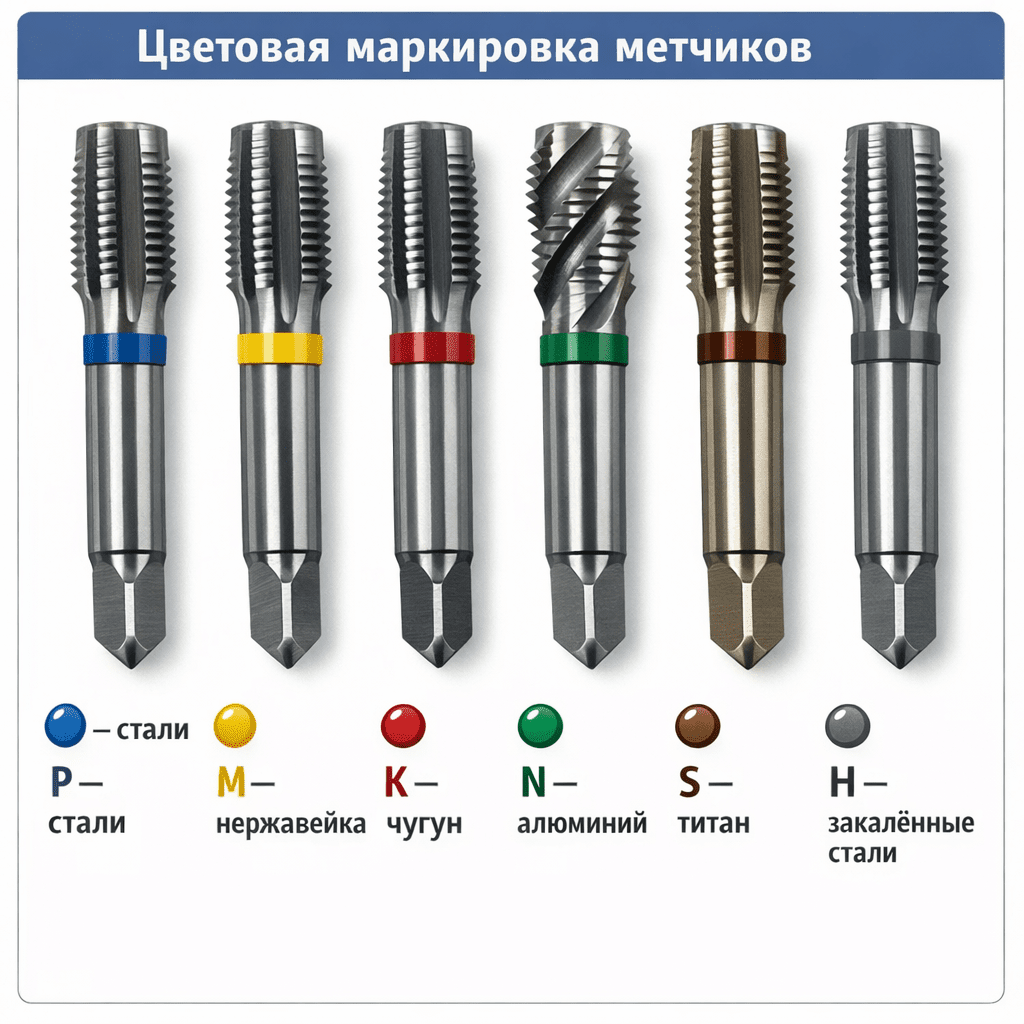

Цветовая маркировка кольцами
У ведущих производителей метчиков принята система цветовых колец на хвостовике, обозначающих группу обрабатываемого материала по классификации ISO:
| Цвет кольца | Группа ISO | Обрабатываемые материалы |
|---|---|---|
| Синее | P | Конструкционные стали, стальное литьё |
| Жёлтое | M | Нержавеющие стали, дуплексы |
| Красное | K | Чугуны (серый, ковкий, высокопрочный) |
| Зелёное | N | Алюминий, медь, цветные металлы |
| Коричневое | S | Жаропрочные сплавы, титан |
| Серое / белое | H | Закалённые стали (> 45 HRC) |
Два кольца — метчик подходит для двух групп. Конкретная расшифровка цветов может отличаться у разных производителей, поэтому всегда сверяйтесь с каталогом.
Расшифровка обозначения: пример
M10×1,5 6H HSS-E TiN DIN 371 форма C, спиральная подточка
| Элемент | Значение |
|---|---|
| M10 | Метрическая резьба, номинальный диаметр 10 мм |
| ×1,5 | Шаг 1,5 мм (крупный) |
| 6H | Поле допуска (стандартная точность внутренней резьбы) |
| HSS-E | Быстрорежущая сталь с кобальтом |
| TiN | Покрытие нитридом титана |
| DIN 371 | Стандарт исполнения (короткие машинные метчики) |
| Форма C | Форма заборной части — средней длины (3–5 витков захода) |
| Спиральная подточка | Тип канавок/стружкоотвода — стружка направляется вперёд (для сквозных отверстий) |
Форма заборной части (B/C/D/E) и тип канавок (прямые / спиральная подточка / спиральная канавка) — это две независимые характеристики. В каталогах они указываются отдельно.
В каталогах часто встречаются обозначения DIN 371 (для метчиков малых диаметров) и DIN 376 (для метчиков бо́льших диаметров). Разница — в длине хвостовика и рабочей части. Конкретные диапазоны диаметров уточняйте по каталогу производителя.
Выбор метчика по обрабатываемому материалу
Скорость резания V (м/мин) пересчитывается в обороты шпинделя по формуле: n = (1000 × V) / (π × D), где D — номинальный диаметр метчика (мм). Приведённые ниже диапазоны скоростей — ориентировочные, для предварительного расчёта. Точные режимы назначайте по каталогу производителя метчика с учётом диаметра, глубины резьбы, типа метчика и условий обработки.
Конструкционная сталь (P, синее кольцо)
Спиральная подточка (сквозное) или спиральная канавка (глухое). HSS или HSS-E, покрытие TiN. Ориентировочная скорость резания 10–20 м/мин.
Нержавеющая сталь (M, жёлтое кольцо)
Метчик для нержавейки — HSS-E или HSS-E-PM, покрытие TiCN или TiAlN. Спиральная канавка с увеличенным углом спирали для глухих отверстий. Ориентировочная скорость 5–12 м/мин. Для вязких нержавеющих сталей, как правило, критична обильная подача СОЖ; конкретный тип смазки выбирайте по рекомендации производителя.
Чугун (K, красное кольцо)
Прямые канавки, HSS или твёрдый сплав. Покрытие TiN или без покрытия. Стружка сыпучая — проблем с отводом нет. Ориентировочная скорость 10–25 м/мин.
Алюминий и цветные металлы (N, зелёное кольцо)
Для пластичных алюминиевых сплавов первый выбор — раскатник. Если нарезной — спиральная канавка с полированными канавками, покрытие DLC или CrN. Ориентировочная скорость 20–40 м/мин. Главная проблема — налипание материала.
Жаропрочные сплавы, титан (S, коричневое кольцо)
HSS-E-PM, покрытие TiAlN. Спиральная канавка, малые скорости (ориентировочно 3–8 м/мин), обильная СОЖ.
Закалённые стали (H, серое кольцо)
Твёрдосплавные метчики или HSS-E-PM с покрытием TiAlN. Минимальные скорости, жёсткая система.

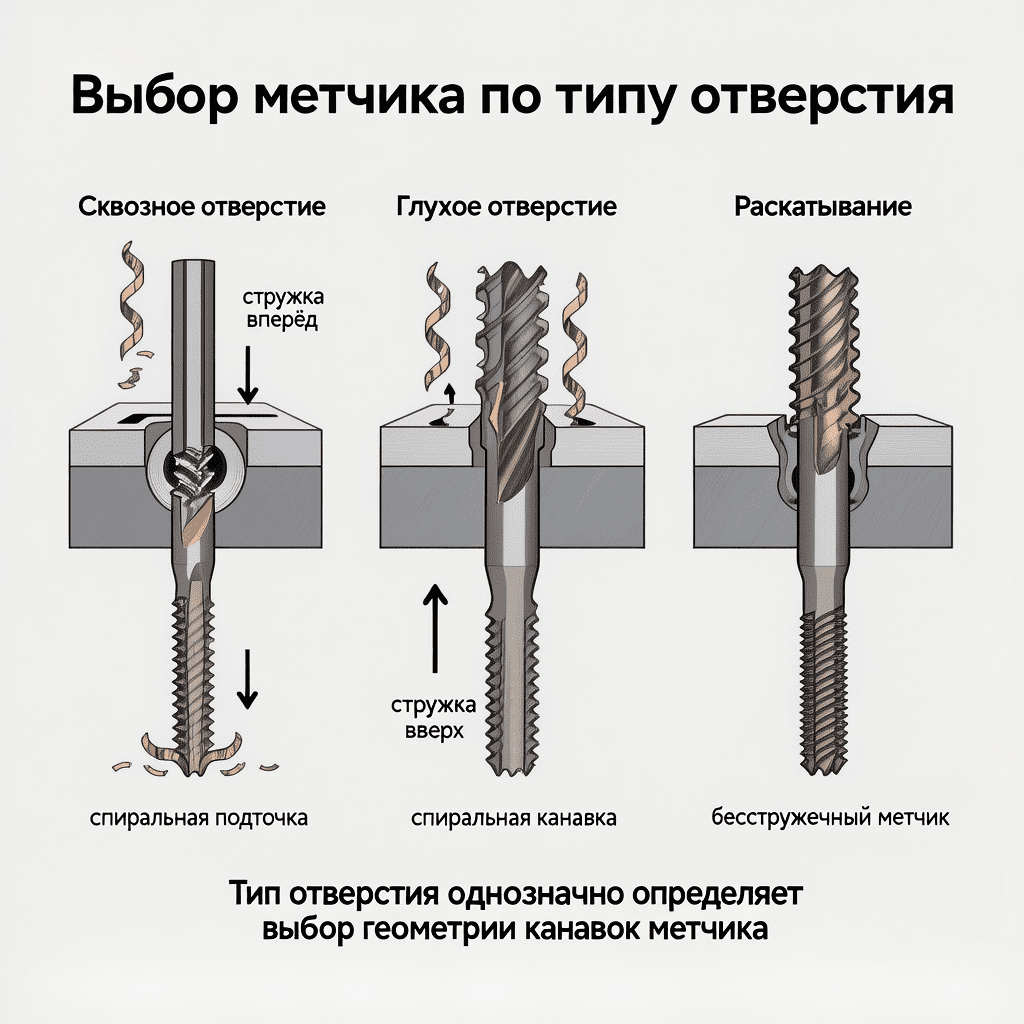

Выбор метчика по типу отверстия
Метчик для сквозного отверстия — спиральная подточка (gun-nose). Стружка уходит вперёд, не забивает канавки. Заборная часть формы B или C.
Метчик для глухого отверстия — спиральная канавка. Стружка эвакуируется вверх. Заборная часть формы D или E. Глубину сверления рассчитывайте с учётом длины полного профиля резьбы и длины заходной части конкретного метчика (число витков захода — по каталогу производителя).
Отверстие под раскатывание — диаметр отверстия под резьбу метчиком-раскатником больше, чем под нарезной. Это связано с тем, что раскатник формирует профиль за счёт вытеснения материала, а не его удаления. Рекомендуемый процент профиля резьбы при раскатывании, как правило, ниже, чем при нарезании; конкретные значения зависят от материала и определяются по каталогу производителя.
| Тип отверстия | Тип метчика | Заборная часть | Особенности |
|---|---|---|---|
| Сквозное | Спиральная подточка | B или C | Стружка — вперёд |
| Глухое | Спиральная канавка | D или E | Стружка — вверх, контроль глубины сверления |
| Под раскатывание | Раскатник | По каталогу | Увеличенный диаметр отверстия |
Диаметр отверстия под резьбу: таблицы и расчёт
Диаметр предварительного отверстия выбирают по требуемому проценту профиля, материалу и допуску резьбы. Приближённо для нарезного метчика: D отв. ≈ D номин. − P (где P — шаг резьбы). Эта формула даёт оценку, близкую к 75% профиля резьбы. Окончательное значение берите из таблиц производителя метчика и проверяйте резьбу проходным и непроходным калибрами.
75% профиля резьбы — как правило, оптимальное значение для нарезных метчиков. Попытка получить 100% — перегрузка метчика и риск поломки. 50% — ослабленная резьба.
Для раскатника диаметр отверстия больше, чем для нарезного метчика, поскольку профиль формируется меньшей глубины. Точные значения для раскатников всегда берите из каталога производителя, так как они зависят от материала заготовки.
Ориентировочная таблица диаметров отверстий под метрическую резьбу с крупным шагом
| Резьба | Шаг, мм | D отв. (нарезной), мм | D отв. (раскатник), мм* |
|---|---|---|---|
| М3 | 0,5 | 2,5 | 2,7 |
| М4 | 0,7 | 3,3 | 3,5 |
| М5 | 0,8 | 4,2 | 4,5 |
| М6 | 1,0 | 5,0 | 5,4 |
| М8 | 1,25 | 6,8 | 7,2 |
| М10 | 1,5 | 8,5 | 9,0 |
| М12 | 1,75 | 10,2 | 10,8 |
| М16 | 2,0 | 14,0 | 14,75 |
| М20 | 2,5 | 17,5 | 18,4 |
| М24 | 3,0 | 21,0 | 22,0 |
* Значения для раскатников приведены ориентировочно и зависят от материала заготовки. Уточняйте по каталогу производителя.
При крупном шаге 1,25 мм стандартное сверло6,8 мм.
Патроны для метчиков: влияние на результат
Даже правильно подобранный метчик сломается в неподходящем патроне.
Жёсткий патрон
Для станков ЧПУ с синхронным нарезным циклом (rigid tapping). Шпиндель синхронизирует обороты и подачу. Максимальная точность, минимальное биение.
Компенсационный (плавающий) патрон
Компенсирует осевую рассинхронизацию. Необходим на станках без жёсткого цикла нарезания.
Быстросменный патрон (QC)
Для серийного производства. Смена метчика за секунды. Некоторые модели оснащены встроенной защитой от перегрузки по крутящему моменту — уточняйте по паспорту патрона.
Цанговый патрон ER с компенсацией
Бюджетное решение, допустимо для мелкосерийной работы.
| Тип патрона | Станок | Преимущество |
|---|---|---|
| Жёсткий | ЧПУ с синхронным циклом | Точность, скорость |
| Плавающий | Универсальный, ЧПУ без синхр. цикла | Компенсация осевой ошибки |
| Быстросменный (QC) | ЧПУ, серия | Быстрая замена, возможна защита от перегрузки |
| Цанговый ER | Сверлильный, бюджетный ЧПУ | Доступность, универсальность |
Типичные проблемы при нарезании резьбы и их решение
Перед нарезанием обеспечьте качество предварительного отверстия: правильный диаметр, круглость, отсутствие заусенцев. На входе в отверстие рекомендуется выполнить фаску/зенковку под заход метчика — это снижает риск скола первой нитки и поломки, особенно на глухих отверстиях.
| Симптом | Вероятная причина | Решение |
|---|---|---|
| Поломка метчика в отверстии | Маленький диаметр отверстия, стружка забивает канавки, износ метчика, отсутствие СОЖ | Проверить диаметр, выбрать правильный тип канавки, контролировать износ, обеспечить подачу СОЖ |
| Задиры на резьбе | Налипание материала, низкая скорость, неподходящее покрытие | Увеличить скорость, сменить покрытие (DLC, CrN), усилить подачу СОЖ |
| Увеличенный диаметр резьбы | Биение патрона, несоосность, износ метчика | Проверить биение, заменить патрон, проверить износ |
| Шероховатая поверхность | Тупой метчик, неправильная СОЖ, неподходящий материал метчика | Заменить метчик, подобрать СОЖ под материал |
| Быстрый износ | Низкая теплостойкость материала метчика, высокая скорость, отсутствие покрытия | Перейти на HSS-E/PM, скорректировать режимы, применить покрытие |
Чаще всего поломки метчика связаны с тремя факторами: неправильный диаметр предварительного отверстия, забитые стружкой канавки (неверный тип метчика для данного типа отверстия) и работа без СОЖ на вязких материалах.
Альтернативы нарезанию метчиком
Резьбофрезерование
Для крупных диаметров, труднообрабатываемых материалов, глухих отверстий с малым запасом глубины. Одна фреза покрывает несколько диаметров с одинаковым шагом. Граница целесообразности зависит от конкретного производства и оборудования. Выполняется на фрезерных станках по металлу или фрезерных станках с ЧПУ.
Нарезание резцом на токарном станке
Внутренняя и наружная резьба крупных диаметров. Выполняется на токарных станках по металлу или токарных станках с ЧПУ.
Самонарезающие винты
Если резьба нагружена слабо и не требует точного допуска.
Метчик остаётся одним из наиболее производительных инструментов для нарезания стандартной внутренней резьбы малых и средних диаметров. Один проход — готовая резьба.

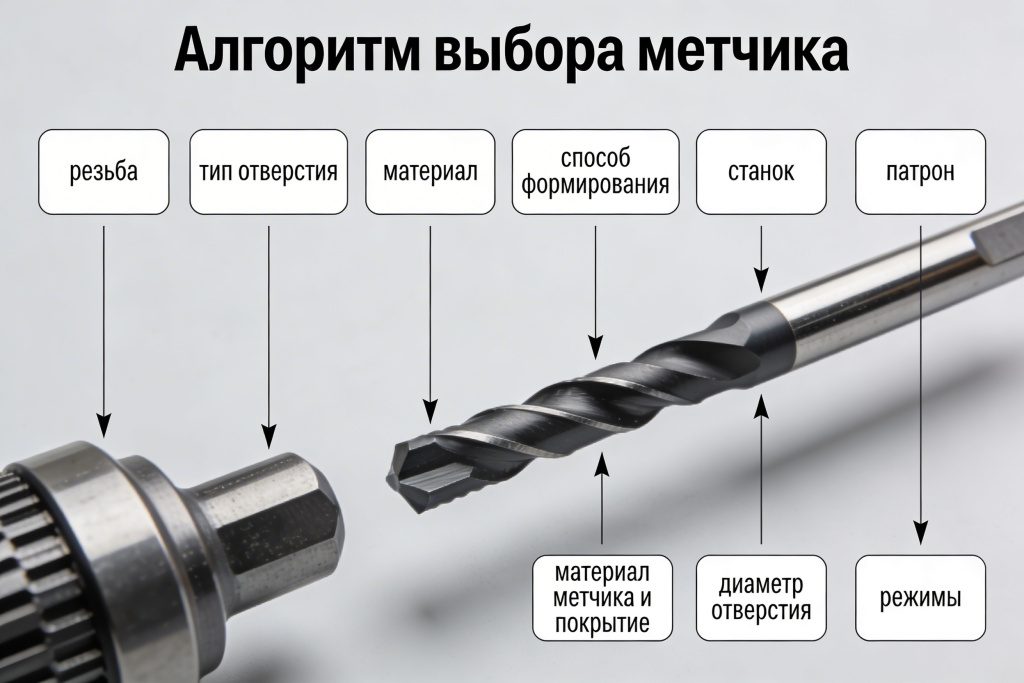

Алгоритм выбора метчика: пошаговый чек-лист
- Резьба: тип (M, MF, G), диаметр, шаг, класс точности (например, 6H).
- Тип отверстия: сквозное → спиральная подточка / глухое → спиральная канавка.
- Обрабатываемый материал: группа ISO → цвет кольца.
- Способ формирования: пластичный материал → раскатник / хрупкий или твёрдый → нарезной.
- Станок: ЧПУ с синхронным циклом / универсальный / сверлильный.
- Патрон: жёсткий / плавающий / быстросменный.
- Материал метчика и покрытие: по группе ISO обрабатываемого материала и серийности производства.
- Диаметр отверстия: по таблице производителя (нарезной / раскатник), проверка калибрами.
- Качество отверстия: диаметр, круглость, входная фаска.
- Режимы резания: скорость (→ пересчёт в обороты), СОЖ — по каталогу производителя метчика.
Метчик подбирается, а не угадывается
Выбор машинного метчика — цепочка связанных решений: тип отверстия определяет геометрию канавок, обрабатываемый материал — инструментальный материал и покрытие, станок — тип патрона. Цветовая маркировка по группам ISO помогает быстро ориентироваться, но не заменяет системного подхода.
Главное правило: один «универсальный» метчик на все случаи — это путь к поломкам и нестабильному качеству. Подбирайте инструмент под конкретную задачу.
В каталоге представлены машинные метчики для всех групп материалов по ISO — от конструкционных сталей до жаропрочных сплавов. Также доступны резьбонарезные станки, резьбонарезные манипуляторы и оснастка для резьбонарезных станков. Если нужного типоразмера нет в наличии, подберём аналог. Возможна работа с лизингом, кредитом и отсрочкой платежа. Доставка по России.
Нужна помощь в подборе метчика?
Отправьте параметры резьбы и условия обработки — технолог подберёт оптимальный метчик и патрон под вашу задачу.
FAQ
Машинный метчик нарезает полный профиль резьбы за один проход и рассчитан на работу в станке. Ручной комплект состоит из 2–3 метчиков с длинным заборным конусом для последовательного прохода вручную.
Метчик со спиральной канавкой — стружка эвакуируется вверх, не пакуется на дне. Заборная часть формы D или E для максимальной глубины нарезки.
Метчик со спиральной подточкой (gun-nose) — стружка выталкивается вперёд через отверстие. Заборная часть формы B или C.
Цвет кольца указывает на группу обрабатываемого материала по классификации ISO: синее — стали (P), жёлтое — нержавейка (M), красное — чугун (K), зелёное — алюминий и цветные (N), коричневое — жаропрочные (S), серое — закалённые стали (H). Конкретная расшифровка может отличаться у разных производителей — сверяйтесь с каталогом.
Основные причины: малый диаметр предварительного отверстия, забитые стружкой канавки (неправильный выбор типа метчика), отсутствие СОЖ, износ инструмента. Решение: проверьте диаметр отверстия по таблице, подберите тип канавки в соответствии с типом отверстия, обеспечьте подачу СОЖ, выполните входную фаску.
Раскатник формирует резьбу методом пластической деформации без образования стружки. Применяется для обработки пластичных материалов: алюминия, меди, низкоуглеродистых сталей. Позволяет получить резьбу с гладкой поверхностью и повышенной прочностью профиля.
Под нарезной метчик (крупный шаг 1,25 мм) — сверло 6,8 мм. Под раскатник — ориентировочно 7,2 мм (уточняйте по каталогу производителя раскатника).
Метчик из быстрорежущей стали HSS-E или HSS-E-PM с покрытием TiCN или TiAlN. Спиральная канавка (глухое отверстие) или спиральная подточка (сквозное отверстие). Ориентировочная скорость резания 5–12 м/мин, подача СОЖ, как правило, обязательна. Точные режимы — по каталогу производителя.
Спиральная подточка (gun-nose) выталкивает стружку вперёд — для сквозных отверстий. Спиральная канавка отводит стружку назад (вверх) — для глухих отверстий.
Да. Для станков с ЧПУ с синхронным циклом — жёсткий патрон. Для станков без синхронного цикла — компенсационный (плавающий). Для серийного производства — быстросменный.
Для пластичных алюминиевых сплавов в первую очередь рассмотрите раскатник. Если метчик нарезной — со спиральной канавкой, полированными канавками, покрытием DLC или CrN для предотвращения налипания. Ориентировочная скорость резания 20–40 м/мин.
Зависит от материала. Ориентировочные диапазоны: конструкционные стали — 10–20 м/мин, нержавеющие — 5–12 м/мин, чугун — 10–25 м/мин, алюминий — 20–40 м/мин, жаропрочные сплавы — 3–8 м/мин. Для пересчёта в обороты шпинделя используйте формулу: n = (1000 × V) / (π × D). Точные значения — по каталогу производителя метчика.
