Тип станины — один из первых параметров, который видит технолог в каталоге токарных ЧПУ. Разница в цене между станками с наклонной и прямой станиной достигает 30–50% при сопоставимых характеристиках. Возникает вопрос: за что переплачивать и когда это оправдано?
Разберём конструктивные отличия, влияние на производительность и точность, и дадим конкретные рекомендации — какой тип станины выбрать под ваши задачи.
Конструктивные отличия двух типов станин
Станина — несущий элемент станка, который определяет жёсткость, точность и удобство обслуживания. Принципиальная разница — в угле наклона направляющих относительно горизонта.
Прямая (горизонтальная) станина
Угол 0–15°
Направляющие расположены горизонтально или почти горизонтально
Классическая конструкция
Унаследована от универсальных токарных станков
Горизонтальное движение
Суппорт движется в горизонтальной плоскости
Зона на уровне оси
Зона обработки находится на уровне оси шпинделя
Наклонная станина
Угол 30–60°
Направляющие наклонены к горизонту (чаще всего 45°)
Разработана для ЧПУ
Конструкция специально оптимизирована под автоматическую работу
Наклонное движение
Суппорт движется по наклонной плоскости
Открытая зона
Зона обработки смещена вперёд и вниз, открыта для обзора
Визуальное сравнение компоновки
| Элемент | Прямая станина | Наклонная станина |
|---|---|---|
| Угол направляющих | 0–15° | 30–60° |
| Положение суппорта | Над заготовкой | Перед заготовкой и выше |
| Доступ к зоне резания | Сверху, ограничен | Спереди, открыт |
| Сход стружки | В лоток за заготовкой | Вниз под собственным весом |

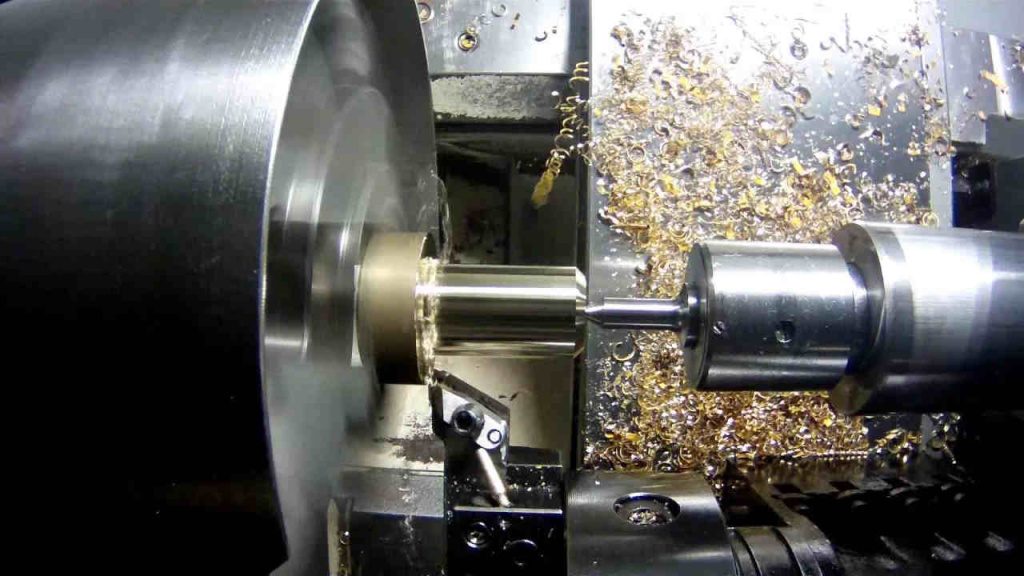

Отвод стружки: критичный фактор для серии
При серийной обработке станок производит десятки килограммов стружки за смену. Эффективность её удаления напрямую влияет на производительность и ресурс оборудования.
Проблемы прямой станины
- Скапливается в зоне обработки — требует ручной уборки
- Попадает на направляющие — ускоряет износ, снижает точность
- Наматывается на заготовку — риск повреждения поверхности и инструмента
- Забивает лоток СОЖ — перегрев, ухудшение качества поверхности
При обработке нержавейки и алюминия сливная стружка образует «гнёзда», которые приходится удалять вручную каждые 10–15 минут.
Преимущества наклонной станины
Угол 45° обеспечивает гравитационный сход стружки:
Стружка падает вниз
В конвейер или контейнер под собственным весом
Направляющие защищены
Отходы не попадают на рабочие поверхности
Чистая зона резания
Стружка не мешает обработке
СОЖ стекает свободно
Не застаивается, эффективное охлаждение
Наклонная станина сокращает время на обслуживание на 15–25% и продлевает ресурс направляющих.
Когда отвод стружки не критичен
- Единичные детали с малым съёмом металла
- Чистовая обработка с минимальной стружкой
- Работа с материалами, дающими сыпучую стружку (чугун, латунь)
Жёсткость и термостабильность
Жёсткость станины определяет точность обработки под нагрузкой и стабильность геометрии при длительной работе.
Распределение сил резания
| Параметр | Прямая станина | Наклонная станина |
|---|---|---|
| Направление основной нагрузки | Перпендикулярно направляющим | Вдоль направляющих (частично) |
| Восприятие радиальной силы | Направляющие работают на изгиб | Направляющие работают на сжатие |
| Устойчивость к вибрациям | Средняя | Высокая |
При тяжёлом резании (черновая обработка, твёрдые материалы) наклонная станина лучше гасит вибрации. Это даёт:
- Меньший износ инструмента
- Лучшее качество поверхности
- Возможность работать на более агрессивных режимах
Термостабильность
При интенсивной работе станок нагревается. Тепловые деформации влияют на точность.
- Большая площадь поверхности — лучше теплоотвод
- Симметричная конструкция — равномерный нагрев
- Меньше «тепловых карманов» — стружка и СОЖ не скапливаются
Наклонная станина обеспечивает более стабильную геометрию в течение смены.
Не уверены, какой тип станины нужен?
Расскажите о номенклатуре и режиме работы — поможем выбрать оптимальную конструкцию с расчётом окупаемости.
Габариты и компоновка
Занимаемая площадь
| Параметр | Прямая станина | Наклонная станина |
|---|---|---|
| Длина станка (при равном РМЦ) | Меньше на 10–15% | Больше |
| Ширина станка | Сопоставима | Сопоставима |
| Высота зоны обработки | Выше (на уровне груди) | Ниже (удобнее для наблюдения) |
Наклонная станина занимает больше места в длину, но обеспечивает лучшую эргономику — оператор видит зону резания без наклона.
Доступ для обслуживания
Прямая станина
- Замена инструмента — сверху
- Требует наклона оператора
- Ограниченный обзор зоны резания
- Сложнее установка крупных заготовок
Наклонная станина
- Доступ спереди, на уровне рук
- Эргономичная рабочая поза
- Отличный обзор зоны обработки
- Проще установка крупных заготовок
Интеграция с автоматизацией
Для работы с роботом или портальным манипулятором наклонная станина предпочтительнее:
- Открытая зона загрузки
- Нет препятствий сверху
- Стружка не мешает захвату детали
Разница в стоимости
Наклонная станина дороже в производстве — это объективный факт, а не маркетинговая наценка.
Почему наклонная станина стоит больше
| Фактор | Влияние на стоимость |
|---|---|
| Сложность литья/сварки | Асимметричная форма, больше металла |
| Площадь направляющих | Больше (наклонная плоскость длиннее горизонтальной) |
| Защита направляющих | Телескопические кожухи сложнее |
| Система отвода стружки | Часто включён конвейер |
| Сборка и выверка | Больше операций контроля |
Ориентировочная разница в ценах
| Класс станка | Прямая станина | Наклонная станина | Разница |
|---|---|---|---|
| Бюджетный (Китай, GSK) | 2,5–3,5 млн ₽ | 3,5–5 млн ₽ | +30–40% |
| Средний (Китай топ, Fanuc) | 4–6 млн ₽ | 5,5–8 млн ₽ | +35–45% |
| Премиум (Тайвань) | 7–10 млн ₽ | 9–14 млн ₽ | +30–40% |
Переплата за наклонную станину окупается при серийной работе за счёт производительности и ресурса. При единичных заказах — может быть избыточной.
Какой тип под какие задачи
Когда выбирать наклонную станину
| Условие | Почему наклонная лучше |
|---|---|
| Серийное производство (от 50 деталей) | Эффективный отвод стружки, меньше простоев |
| Работа в 2–3 смены | Термостабильность, ресурс направляющих |
| Вязкие материалы (нержавейка, алюминий, титан) | Сливная стружка уходит под своим весом |
| Черновая обработка с большим съёмом | Жёсткость, виброустойчивость |
| Планируется автоматизация загрузки | Открытая зона, удобная интеграция |
| Жёсткие требования к точности | Стабильность геометрии |
Когда достаточно прямой станины
| Условие | Почему прямая подходит |
|---|---|
| Единичное и мелкосерийное производство | Экономия бюджета |
| Работа в 1 смену, эпизодическая загрузка | Термостабильность не критична |
| Чугун, латунь (сыпучая стружка) | Отвод стружки не проблема |
| Чистовая обработка, малый съём | Минимум стружки |
| Ограниченный бюджет | Разница 30–50% существенна |
| Ограниченная площадь цеха | Компактнее |
Матрица выбора
| Ваша ситуация | Рекомендация |
|---|---|
| Серия + нержавейка/алюминий | Наклонная (однозначно) |
| Серия + конструкционная сталь | Наклонная (предпочтительно) |
| Мелкая серия + разные материалы | Наклонная или прямая (зависит от бюджета) |
| Единичные детали + сталь/чугун | Прямая (достаточно) |
| Ремонтный участок, оснастка | Прямая (достаточно) |
FAQ — часто задаваемые вопросы
Сложнее в производстве: асимметричное литьё, большая площадь направляющих, более сложная защита и система отвода стружки. Это объективная разница в себестоимости, а не маркетинговая наценка.
Можно, но с ограничениями. При обработке стали и чугуна — работает нормально. При вязких материалах (нержавейка, алюминий) придётся часто останавливаться для уборки стружки. Производительность будет ниже на 15–25%.
Косвенно — да. Наклонная станина жёстче воспринимает силы резания и лучше отводит тепло. При прочих равных — точность стабильнее в течение смены. Но для большинства задач (IT8–IT9) разница не критична.
45° — наиболее распространённый и сбалансированный. Обеспечивает хороший сход стружки и достаточную жёсткость. Углы 30° — компромисс ближе к прямой, 60° — максимальный отвод стружки, но сложнее конструкция.
Прямую станину, если работаете с единичными деталями или мелкими сериями из стали/чугуна. Сэкономленные 30–50% лучше вложить в качественную систему ЧПУ или оснастку.
Заключение
Выбор между наклонной и прямой станиной — это не вопрос «лучше или хуже». Это вопрос соответствия задачам.
✓ Наклонная станина
- Серийное производство
- Вязкие материалы
- Интенсивная эксплуатация
- Переплата окупается производительностью
✓ Прямая станина
- Единичные заказы
- Мелкие серии
- Ограниченный бюджет
- Экономия 30–50% — весомый аргумент
Главное — выбирать тип станины исходя из реальных задач, а не абстрактных представлений о «лучше» или «хуже».
