Правильно подобранный патрон снижает биение с 0,1-0,15 мм до 0,02-0,03 мм. Это увеличивает ресурс корончатой фрезы в 2-3 раза и сокращает время смены инструмента с 40-60 секунд до 3-5 секунд. Экономия на расходниках за год перекрывает стоимость оснастки многократно.

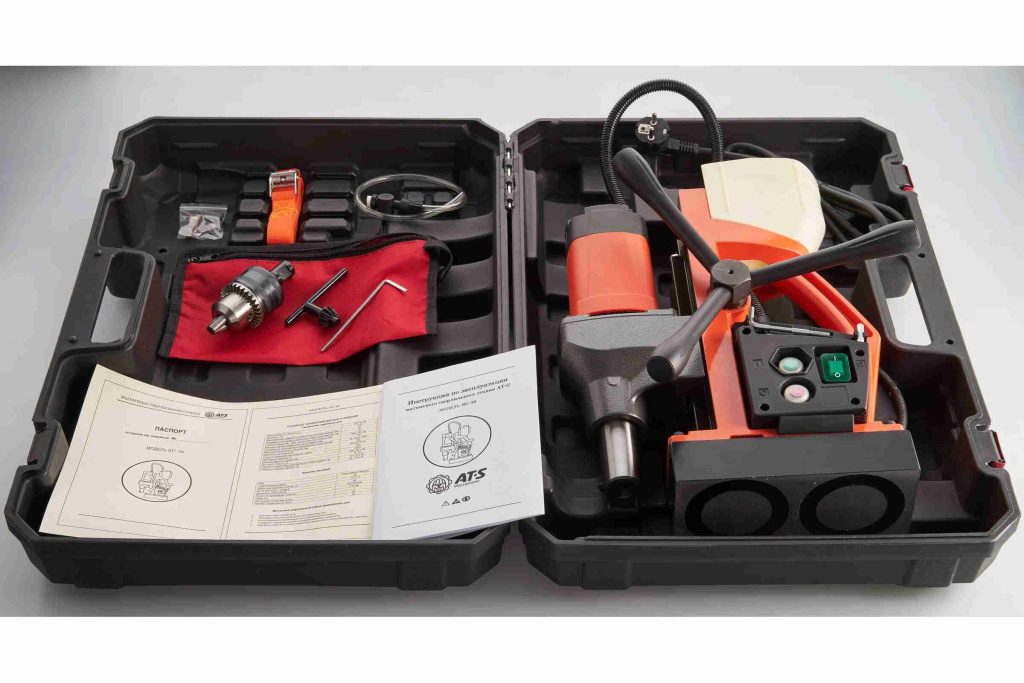

Магнитный станок без качественной оснастки — как автомобиль на дешёвых шинах. Ехать можно, но расход топлива выше, износ подвески быстрее, а на скользкой дороге — непредсказуемое поведение. Разберём, какая оснастка действительно влияет на производительность и ресурс инструмента.
Почему оснастка влияет на ресурс фрез
Главный враг — биение
Корончатая фреза работает эффективно, когда нагрузка распределяется равномерно по всем зубьям. При биении шпинделя или патрона:
- Часть зубьев срезает больше материала, часть — меньше
- Перегруженные зубья перегреваются и тупятся быстрее
- Отверстие получается увеличенного диаметра (разбивка)
- Вибрация ускоряет износ подшипников станка
Источники биения
| Элемент | Типичное биение | Влияние на ресурс |
|---|---|---|
| Шпиндель станка | 0,01-0,03 мм | Норма, не устраняется |
| Стандартный патрон | 0,05-0,15 мм | Снижает ресурс на 30-50% |
| Прецизионный патрон | 0,02-0,03 мм | Минимальное влияние |
| Изношенный патрон | 0,2-0,5 мм | Критично, замена обязательна |
Замена стандартного патрона на прецизионный при том же станке и тех же фрезах увеличивает ресурс инструмента на 50-100%.
Второй фактор — жёсткость крепления
Патрон должен надёжно фиксировать хвостовик фрезы без люфта. При слабом креплении:
- Фреза проворачивается, повреждая хвостовик
- Вибрация передаётся на станок и оператора
- Снижается чистота обработки
- Следы проворачивания на хвостовике (задиры, замятия)
- Характерный «визг» при врезании
- Неравномерный износ зубьев фрезы

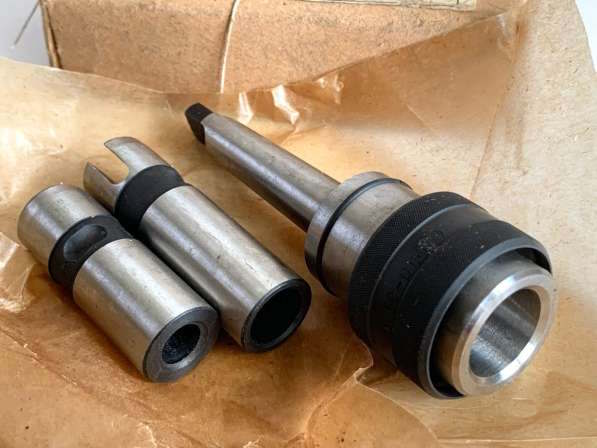

Типы патронов для магнитных станков
Патроны с хвостовиком Weldon (универсальный вариант)
Конструкция: Цилиндрический хвостовик с лыской, фиксация винтом.
- Надёжное крепление без проворачивания
- Быстрая смена фрезы (ослабить винт → заменить → затянуть)
- Совместимость с 90% магнитных станков
| Обозначение | Диаметр хвостовика | Для фрез диаметром |
|---|---|---|
| Weldon 19 | 19 мм (3/4") | До 50 мм |
| Weldon 32 | 32 мм (1-1/4") | 50-100 мм |
Для большинства задач достаточно Weldon 19. Переход на Weldon 32 оправдан при регулярной работе с фрезами от 60 мм.
Быстросменные патроны (Quick-Change)
Конструкция: Патрон с механизмом быстрого освобождения. Фреза вставляется и фиксируется поворотом кольца или нажатием кнопки.
Скорость
Смена фрезы за 3-5 секунд против 30-60 секунд у винтовых
Удобство
Не нужен ключ — работа в перчатках без проблем
Стабильность
Одинаковое усилие зажима каждый раз
- Винтовой патрон: 50 × 45 сек = 37 минут
- Быстросменный: 50 × 5 сек = 4 минуты
- Экономия: 33 минуты за смену
Резьбовые патроны
Конструкция: Фреза вкручивается в патрон по резьбе.
Применение: Специфические станки, работа с определёнными типами фрез.
Преимущества
- Максимальная жёсткость крепления
- Минимальное биение (0,02-0,03 мм)
Недостатки
- Длительная смена инструмента (60-90 сек)
- Риск заклинивания при загрязнении резьбы
Сравнительная таблица патронов
| Характеристика | Weldon (винт) | Quick-Change | Резьбовой |
|---|---|---|---|
| Время смены фрезы | 30-60 сек | 3-5 сек | 60-90 сек |
| Биение | 0,03-0,05 мм | 0,02-0,04 мм | 0,02-0,03 мм |
| Надёжность фиксации | Высокая | Высокая | Максимальная |
| Стоимость | Базовая | ×2-3 | ×1,5-2 |
| Потребность в ключе | Да | Нет | Нет |
| Рекомендация | Универсальный выбор | Интенсивная работа | Спецзадачи |
Быстросменные патроны — экономия времени на переналадке
Когда быстросменный патрон окупается
Критерии для перехода на Quick-Change:
- Более 20 смен инструмента за смену
- Работа с разными диаметрами отверстий на одной детали
- Серийное производство с нормированием времени
- Оператор работает в перчатках (сложно крутить винт)
Исходные данные:
- Стоимость быстросменного патрона: 8 000 руб.
- Стоимость стандартного патрона: 3 000 руб.
- Разница: 5 000 руб.
- Экономия времени: 33 минуты в смену
- Стоимость машино-часа: 1 500 руб.
Экономия в день: 33/60 × 1 500 = 825 руб.
Срок окупаемости: 6 рабочих дней
Популярные модели быстросменных патронов
Для станков BDS
MAB Quick-Change — оригинальная система, максимальная совместимость с линейкой BDS
Для станков Euroboor
IBQ Quick-Change — запатентованный механизм с индикатором фиксации
Универсальные
Патроны с хвостовиком Weldon 19 и быстросменным механизмом — совместимы с большинством станков
Подобрать оснастку для вашего станка?
Укажите модель станка и задачи — подберём совместимые патроны, удлинители и расходники.
Удлинители для корончатых фрез
Когда нужен удлинитель
Стандартная рабочая длина корончатой фрезы — 30-50 мм. Удлинитель требуется, когда:
- Глубина сверления превышает длину фрезы
- Станок не опускается до поверхности детали (препятствия, рёбра)
- Работа с деталями сложной формы
- Сверление через рёбра жёсткости балок
- Отверстия в толстостенных трубах (доступ с одной стороны)
- Работа на вертикальных поверхностях с ограниченным ходом станка
Типы удлинителей
| Тип | Длина | Применение |
|---|---|---|
| Короткий | 50-75 мм | Преодоление небольших препятствий |
| Стандартный | 100-150 мм | Универсальное применение |
| Длинный | 200-300 мм | Глубокие отверстия, труднодоступные места |
Влияние удлинителя на качество
Негативные эффекты
- Увеличение вылета → рост биения и вибрации
- Снижение жёсткости → уменьшение подачи
- При длине более 150 мм — заметное падение точности
Как минимизировать влияние
- Использовать минимально достаточную длину
- Снижать подачу на 20-30%
- Выбирать удлинители повышенной жёсткости
Удлинитель — компромисс. Если задача позволяет, лучше использовать фрезу увеличенной длины (50 или 75 мм) вместо стандартной с удлинителем.
Расчёт экономии от правильной оснастки
Экономия на ресурсе фрез
Исходные данные:
- Расход фрез Ø22 мм: 15 шт./месяц на станок (45 шт. всего)
- Стоимость фрезы: 1 200 руб.
- Ежемесячные затраты: 54 000 руб.
- Ресурс фрез увеличился в 2 раза
- Новый расход: 22-23 шт./месяц
- Ежемесячные затраты: 27 000 руб.
- Экономия: 27 000 руб./месяц
Стоимость 3 прецизионных патронов: 15 000 руб.
Срок окупаемости: 17 дней
Экономия времени на переналадке
Исходные данные:
- 200 деталей в смену, на каждой 3 отверстия разного диаметра
- 2 смены инструмента на деталь = 400 смен за смену
Результат:
- Со стандартным патроном: 400 × 45 сек = 5 часов
- С быстросменным: 400 × 5 сек = 33 минуты
- Экономия: 4,5 часа за смену
Это эквивалентно дополнительному станку — без капитальных вложений.
Суммарный эффект
| Статья экономии | В месяц | В год |
|---|---|---|
| Снижение расхода фрез | 27 000 руб. | 324 000 руб. |
| Экономия времени (пересчёт в выработку) | 45 000 руб. | 540 000 руб. |
| Итого | 72 000 руб. | 864 000 руб. |

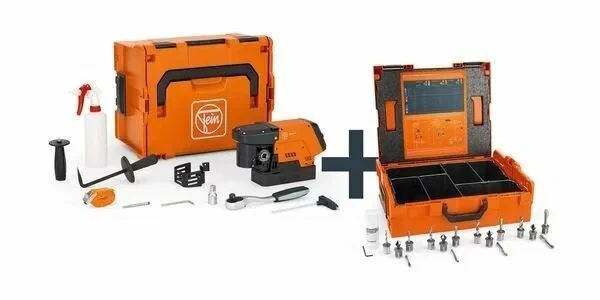

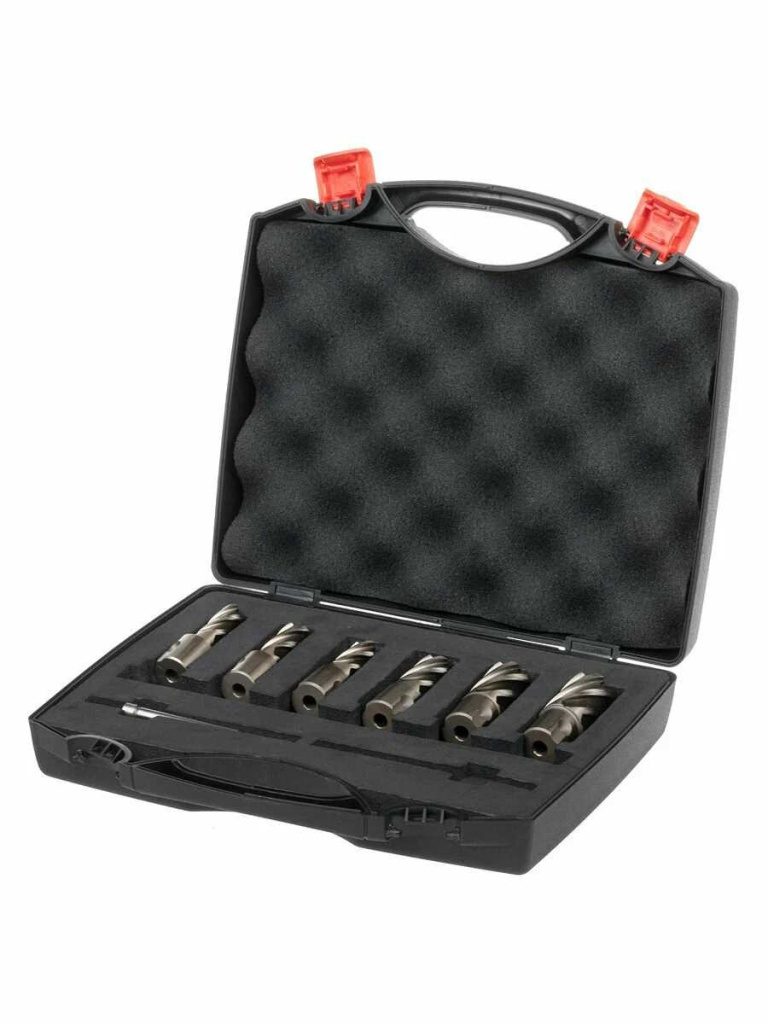

Готовые комплекты под типовые задачи
Базовый комплект
Для периодического использования
- Патрон Weldon 19 мм (стандартный)
- Удлинитель 75 мм
- Направляющий штифт (2 шт.)
- Ключ для патрона
Для кого: ремонтные службы, эпизодическое сверление
Профессиональный комплект
Для ежедневной работы
- Быстросменный патрон
- Удлинители 75 и 150 мм
- Направляющие штифты (5 шт.)
- Выталкиватель для фрез
- Смазка для хвостовиков
- Кейс для хранения
Для кого: монтажные организации, производственные участки
Комплект повышенной производительности
Для интенсивного производства
- 2 быстросменных патрона (для разных диаметров)
- Полный набор удлинителей (50, 100, 150, 200 мм)
- Направляющие штифты (10 шт.)
- Выталкиватель
- Смазка
- Запасные уплотнения
- Кейс-органайзер
Для кого: подрядные организации с несколькими объектами
FAQ — часто задаваемые вопросы
В большинстве случаев — нет. Производители используют разные посадочные размеры шпинделя. Исключение — универсальные патроны с переходниками.
Перед покупкой проверьте совместимость по диаметру и типу крепления шпинделя вашего станка.
Признаки износа:
- Биение более 0,1 мм (проверяется индикатором)
- Люфт фрезы в патроне
- Следы выработки на посадочной поверхности
- Заедание механизма фиксации
При интенсивной работе рекомендуется замена раз в 12-18 месяцев, при периодической — раз в 2-3 года.
Да, если совпадает хвостовик (Weldon 19 или 32). Удлинители унифицированы по размерам хвостовика.
Однако при работе с прецизионным патроном лучше использовать удлинитель того же класса точности, иначе преимущества патрона нивелируются биением удлинителя.
Направляющий штифт (пилот) изнашивается при каждом сверлении. Для увеличения ресурса:
- Используйте смазку
- Не допускайте биения
- Выбирайте штифты с твердосплавным наконечником для нержавейки и жаропрочных сталей
Средний ресурс: стандартный штифт — 50-80 отверстий, твердосплавный — 150-250 отверстий.
Выводы
Оснастка для магнитного станка — не опция, а необходимость. Станок без качественного патрона работает на 30-50% менее эффективно, расход фрез выше, оператор тратит время на переналадку.
Экономия на расходниках за год перекрывает стоимость оснастки многократно. Инвестиция в правильный патрон и удлинители — одна из самых быстроокупаемых в производстве.
