    Пневматические и гидравлические тиски для станков с ЧПУ: полное руководство по выбору, внедрению и расчёту окупаемости

    Пневматические и гидравлические тиски для станков с ЧПУ: полное руководство по выбору, внедрению и расчёту окупаемости

    На подавляющем большинстве российских производств — от небольших мастерских до крупных машиностроительных заводов — картина одна и та же: обрабатывающий центр стоимостью в десятки миллионов рублей, а на столе — ручные винтовые станочные тиски. Между тем переход на механизированный зажим — пневматический или гидравлический — во многих серийных операциях оказывается одной из наиболее быстроокупаемых инвестиций в технологическую оснастку.

    25–60 секручной зажим на цикл
    220 000 ₽потери в месяц на ручном зажиме (условный пример)
    от 0,5 мес.срок окупаемости (в условных примерах)
    200–400зажимных циклов за смену

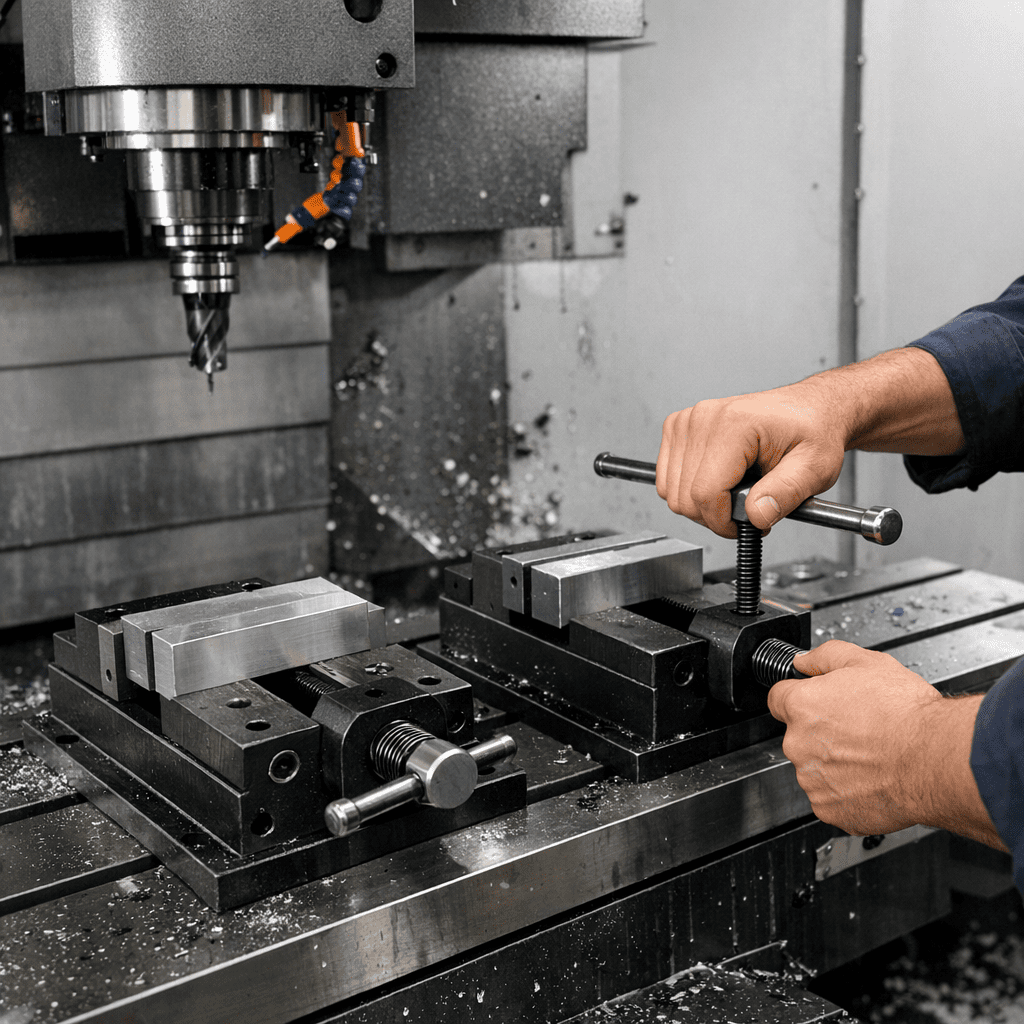

    обрабатывающий центр с ручными тисками
    Ручной зажим — привычка, которая ежедневно стоит производству реальных денег

    Содержание

    1. Ручной зажим — привычка или осознанный выбор?
    2. Что не так с ручными тисками: проблемы, которые привыкли не замечать
      • Нестабильное усилие зажима
      • Потери станочного времени
      • Физическая нагрузка и эргономика
      • Технологическое ограничение для автоматизации
      • Отсутствие обратной связи и контроля
    3. Пневматические тиски: устройство и принцип работы
      • Конструктивная схема
      • Принцип работы пошагово
      • Ключевые технические параметры
      • Типы пневматических тисков
      • Подключение к станку и интеграция с ЧПУ
    4. Гидравлические тиски: устройство и принцип работы
      • Конструктивная схема

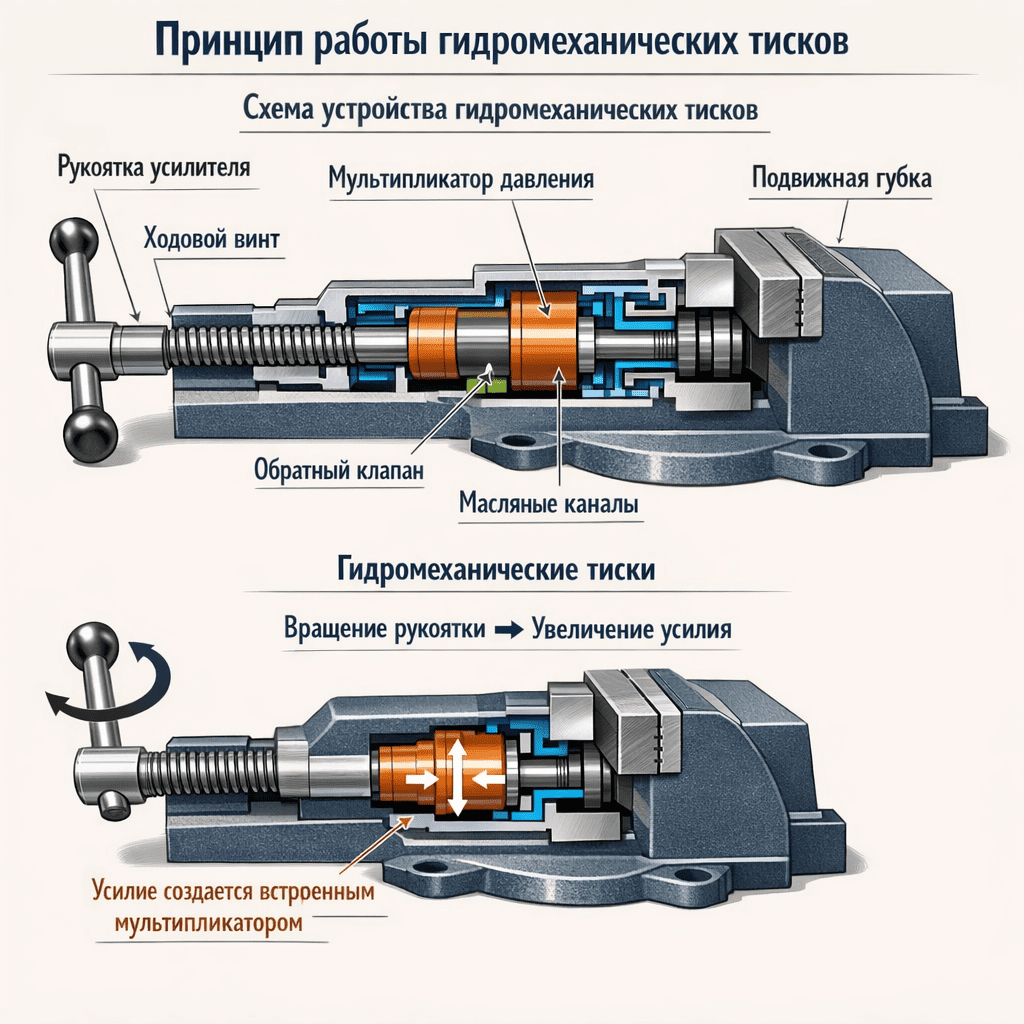

      • Тиски со встроенным гидроусилителем (гидромеханические)
      • Тиски с внешней гидростанцией
      • Ключевые технические параметры
      • Подключение к станку (для тисков с гидростанцией)
    5. Пневматика vs гидравлика: детальное сравнение и выбор
      • Сравнительная таблица
      • Когда выбирать пневматику
      • Когда выбирать гидравлику с внешней станцией
      • Когда выбирать гидравлику со встроенным усилителем
      • Комбинированный подход
    6. Сравнение с ручными тисками: что реально меняется при переходе
      • Производительность
      • Качество и повторяемость
      • Безопасность
      • Возможности автоматизации
      • Эргономика и социальный эффект
      • Что не меняется и возможные минусы
    7. Экономическое обоснование перехода: считаем ROI
      • Методика расчёта
      • Пример расчёта №1: ручные → пневматика
      • Пример расчёта №2: ручные → гидроусилитель
      • Пример расчёта №3: внедрение гидравлики со станцией
      • Скрытые экономические эффекты
    8. Практика внедрения: пошаговый план перехода
      • Аудит текущего состояния
      • Определение приоритетов
      • Выбор типа и модели
      • Подготовка инфраструктуры
      • Монтаж и пусконаладка
      • Обучение персонала
      • Оценка результатов и тиражирование
    9. Обслуживание и уход: что нужно знать
      • Регламент для пневматических тисков
      • Регламент для гидравлических тисков
      • Сравнение трудоёмкости обслуживания
    10. Обзор решений на рынке
      • Пневматические тиски: ведущие производители
      • Гидравлические тиски: ведущие производители
      • Рекомендации по сегментам
    11. Частые вопросы (FAQ)
    12. Типичные ошибки при переходе на механизированные тиски
    13. Итоги и следующий шаг

    Ручной зажим — привычка или осознанный выбор?

    На подавляющем большинстве российских производств — от небольших мастерских до крупных машиностроительных заводов — картина одна и та же: обрабатывающий центр стоимостью в десятки миллионов рублей, а на столе — ручные винтовые тиски. Оператор затягивает заготовку ключом, запускает программу и ждёт окончания цикла. Потом разжимает, ставит следующую деталь, снова затягивает. И так — сотни раз за смену.

    Почему так сложилось? Причин несколько:

    • Инерция мышления. «Всегда так работали» — фраза, которую слышит каждый технолог, предлагающий что-то менять. Ручной зажим воспринимается как данность, а не как технологическое ограничение.
    • Боязнь затрат. Механизированные тиски заметно дороже ручных — разница зависит от типоразмера, бренда и комплектации. Расходы на пневмоподготовку или гидростанцию увеличивают бюджет ещё больше. На первый взгляд — «дорого».
    • Недостаток информации. Мало кто на производстве проводит хронометраж вспомогательных операций и считает, сколько именно стоит минута простоя станка с ЧПУ. А без цифр нет аргументов для руководства.

    Между тем переход на механизированный зажим — пневматический или гидравлический — во многих серийных операциях оказывается одной из наиболее быстроокупаемых инвестиций в технологическую оснастку (при условии, что станок загружен и высвобожденное время будет использовано для выпуска продукции). Срок возврата вложений в серийном производстве нередко измеряется неделями, а не годами.

    Цель этой статьи — разобрать устройство и принципы работы пневматических и гидравлических тисков, провести их детальное сравнение между собой и с ручным зажимом, а главное — дать конкретные инструменты для экономического обоснования перехода. Формулы, примеры расчётов, пошаговый план внедрения — всё, что потребуется технологу для подготовки обоснования перед руководством, а руководителю — для принятия взвешенного решения.


    Что не так с ручными тисками: проблемы, которые привыкли не замечать

    Ручные винтовые тиски — проверенная конструкция, которая выпускается десятилетиями и не требует никакой инфраструктуры. Они просты, понятны и кажутся надёжными. Но именно их «очевидность» маскирует целый ряд системных проблем, которые ежедневно стоят производству реальных денег.

    2.1. Нестабильное усилие зажима

    Усилие зажима в ручных тисках целиком определяется человеческим фактором: физической силой оператора, его усталостью, опытом, даже настроением в конкретный момент. Провести простой эксперимент несложно — попросить нескольких станочников зажать одну и ту же заготовку одними и теми же тисками, а потом измерить момент на ходовом винте динамометрическим ключом. Разброс усилий окажется значительным — в практике встречаются расхождения в десятки процентов от оператора к оператору.

    Последствия этого разброса двоякие и одинаково вредные:

    • Перезажим — чрезмерное усилие деформирует тонкостенные заготовки. После обработки и снятия с тисков деталь «отпружинивает», и размеры выходят из допуска. Особенно критично при обработке алюминиевых и тонкостенных стальных деталей.
    • Недозажим — заготовка может сдвинуться под действием сил резания. В лучшем случае это брак. В худшем — поломка инструмента, повреждение шпинделя и аварийная ситуация.
    Результат

    Нестабильность размеров от детали к детали в серии, которую невозможно устранить никакой коррекцией управляющей программы.

    2.2. Потери станочного времени

    Хронометраж ручного зажима на разных предприятиях даёт схожую картину. Типичные диапазоны (конкретные значения зависят от детали, типоразмера тисков и навыка оператора):

    • Зажим заготовки: 15–40 секунд (подвести губку, вставить заготовку, затянуть ключом, проверить усадку).
    • Разжим и снятие: 10–20 секунд.
    • Суммарно: 25–60 секунд на цикл.

    На первый взгляд — мелочь. Но пересчитаем для серийного производства (условный пример):

    ПараметрЗначение
    Сменная норма150 деталей
    Время на зажим/разжим30 секунд
    Потери за смену75 минут
    Потери за 2 смены150 минут (2,5 часа)
    Стоимость станко-часа ОЦ4 000 руб.
    Потери в деньгах за день10 000 руб.
    Потери за месяц (22 рабочих дня)220 000 руб.

    Иными словами, при таких условиях станок каждый месяц «стоит» на 220 000 рублей дольше, чем мог бы, — только из-за ручного зажима. За год это 2,6 млн рублей упущенной производительности. И это без учёта времени на доводку бракованных деталей. Конкретные цифры для вашего производства будут другими — но для их получения достаточно провести хронометраж 10–20 циклов и подставить свои данные.

    2.3. Физическая нагрузка и эргономика

    При серийной работе оператор выполняет 200–400 зажимных циклов за смену. Каждый цикл — это приложение существенного усилия к ключу тисков. К середине смены усталость накапливается, усилие зажима падает, растёт вероятность брака.

    Медицинские последствия систематических нагрузок:

    • Туннельный синдром запястья.
    • Тендинит сухожилий предплечья.
    • Хронические боли в плечевом поясе.

    Действующие нормативные документы по охране труда и эргономике (в частности, требования к проектированию рабочих мест) предусматривают минимизацию физических нагрузок при проектировании производственных операций. Ручной зажим при большой серийности увеличивает физическую нагрузку и эргономические риски. Соответствие конкретным нормативным требованиям следует оценивать по фактическим условиям на рабочем месте.

    На практике это оборачивается ещё и кадровой проблемой: квалифицированные операторы предпочитают рабочие места с современным оснащением. Монотонная физическая работа увеличивает текучесть.

    2.4. Технологическое ограничение для автоматизации

    Ручной зажим — это «стеклянный потолок» для роста производительности. С ним невозможно реализовать:

    • Безлюдные технологии — работу станка в третью (ночную) смену без оператора.
    • Роботизированную загрузку — промышленный робот не умеет затягивать ключ на тисках.
    • Многостаночное обслуживание — один оператор не может быстро перезажимать заготовки на 2–3 станках одновременно.
    • Паллетные системы — зажим должен быть интегрирован в автоматический цикл смены палет.

    Любой разговор об автоматизации и Industry 4.0 начинается с механизации зажима. Без этого всё остальное — стойки с удалённым мониторингом, системы управления производством — не даёт эффекта.

    2.5. Отсутствие обратной связи и контроля

    Ручные тиски не имеют никакой обратной связи с системой ЧПУ:

    • Нет контроля усилия. Оператор зажимает «на глаз» и «на ощупь». Объективной информации о фактическом усилии нет.
    • Нет сигнала подтверждения зажима. Система ЧПУ не знает, зажата ли заготовка. Запуск программы — целиком на совести оператора.
    • Нет блокировки. Ничто не препятствует запуску обработки с незажатой или плохо зажатой заготовкой.

    В итоге единственным «датчиком» является внимательность человека. А люди ошибаются — особенно при монотонной работе к концу смены.

    Резюме раздела. Ручной зажим — это нестабильное усилие, ощутимая потеря станочного времени за смену, физический износ оператора, невозможность автоматизации и отсутствие контроля. Каждая из этих проблем по отдельности — неудобство. Вместе они складываются в системные потери, которые исчисляются миллионами рублей в год на один станок.


    Пневматические тиски: устройство и принцип работы

    Пневматические тиски — это механизированная зажимная оснастка, в которой усилие создаётся сжатым воздухом из цеховой пневмосети. При наличии датчиков подтверждения зажима они обеспечивают быстрый, стабильный и контролируемый зажим заготовки по команде оператора или управляющей программы ЧПУ.

    3.1. Конструктивная схема

    Конструктивно пневматические тиски включают следующие основные элементы:

    • Корпус (основание) — чугунный или стальной, крепится на стол станка через Т-образные пазы. Обеспечивает жёсткость и базирование.
    • Неподвижная губка — составляет единое целое с корпусом или жёстко к нему закреплена.
    • Подвижная губка — перемещается по прецизионным направляющим корпуса.
    • Пневмоцилиндр — основной силовой элемент. Может быть встроен в корпус тисков или вынесен отдельно.
    • Поршень с уплотнениями — преобразует давление воздуха в линейное перемещение.
    • Механизм передачи усилия — напрямую (шток-губка) или через усилитель (клин, рычаг).
    • Сменные зажимные губки — гладкие, с насечкой, ступенчатые, призматические, мягкие (под конкретную деталь).

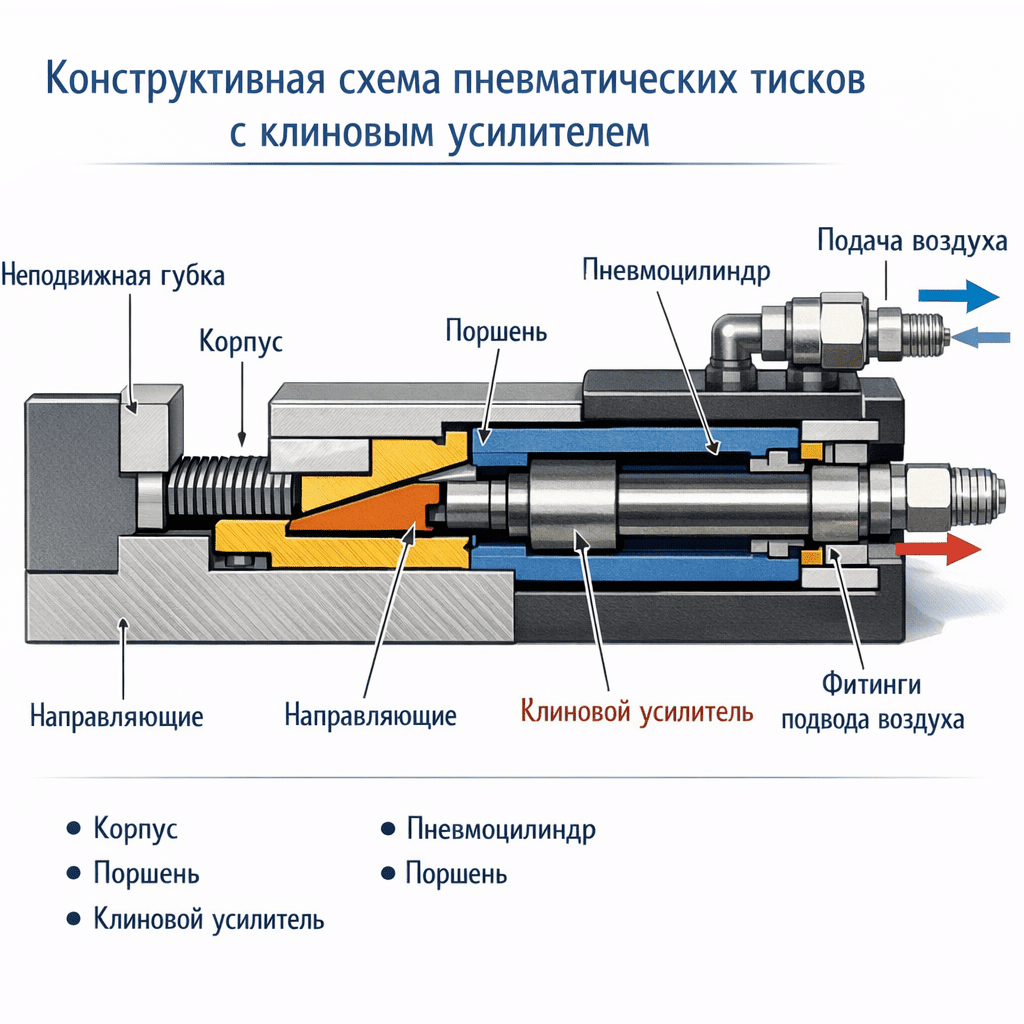

    Основные элементы конструкции пневматических тисков с клиновым усилителем
    Основные элементы конструкции пневматических тисков с клиновым усилителем

    Типы конструкций по способу усиления:

    ⚡

    С прямым ходом поршня

    Шток пневмоцилиндра непосредственно перемещает подвижную губку. Простейшая и наиболее быстрая конструкция, но усилие ограничено диаметром поршня и давлением в сети.

    🔺

    С клиновым усилителем

    Между штоком и губкой установлен клиновой механизм, который преобразует ход поршня в меньший ход губки, но с кратным увеличением усилия (коэффициент усиления 2–4×). Позволяет получить высокое усилие зажима при стандартном цеховом давлении.

    ⚖️

    С рычажным механизмом

    Рычажная система обеспечивает компромисс между ходом и усилием. Используется там, где нужен больший ход зажима при умеренном усилии.

    Подвод воздуха осуществляется через:

    • Быстросъёмные фитинги и гибкие полиуретановые шланги (наиболее распространённый вариант).
    • Пневмоподвод через стол станка (предусмотрен на ряде обрабатывающих центров).
    • Поворотные муфты (при установке тисков на поворотные столы или делительные головки).

    3.2. Принцип работы пошагово

    Цикл зажима пневматических тисков выглядит следующим образом:

    1. Команда на зажим. Оператор нажимает кнопку/педаль, либо система ЧПУ выдаёт M-код. (Примечание: конкретные номера M-кодов зависят от станка, стойки ЧПУ и настройки PLC. Ниже M10/M11 используются как условный пример — фактические коды определяются при пусконаладке.)
    2. Переключение распределителя. Электромагнитный пневмораспределитель (типа 5/2 или 5/3) переключается, направляя сжатый воздух в рабочую полость цилиндра.
    3. Движение поршня. Сжатый воздух поступает в рабочую полость, перемещает поршень и через механизм передачи усилия сдвигает подвижную губку.
    4. Зажим заготовки. Губка прижимает заготовку с усилием, пропорциональным давлению и площади поршня (с учётом коэффициента усилителя, если он есть).
    5. Подтверждение зажима. Датчик положения или датчик давления фиксирует факт зажима и передаёт сигнал в ЧПУ. Программа получает разрешение на запуск обработки.
    6. Обработка. Давление поддерживается в цилиндре в течение всего цикла обработки, удерживая заготовку.
    7. Разжим. По M-коду распределитель переключается, воздух подаётся в обратную полость (или сбрасывается давление, и губка возвращается пружиной). Подвижная губка отходит.
    8. Съём детали и загрузка следующей. Оператор (или робот) снимает обработанную деталь и устанавливает новую заготовку.
    Время цикла

    Время полного цикла зажим–разжим измеряется секундами (конкретное значение зависит от конструкции, хода и давления в сети — ориентируйтесь на паспорт выбранной модели).

    3.3. Ключевые технические параметры

    При выборе пневматических тисков необходимо оценивать следующие параметры:

    ПараметрТипичный диапазонКомментарий
    Рабочее давление4–6 бар (типовое значение), до 10 бар (спецмодели)Фактическое давление необходимо измерять в точке подключения у станка, а не на магистрали
    Усилие зажима5–50 кН (в зависимости от модели)Зависит от диаметра поршня и наличия усилителя; точное значение — по паспорту
    Ход зажима3–15 ммПневматический ход, к нему добавляется ручной подвод
    Скорость срабатыванияДоли секунды — единицы секундПо паспорту конкретной модели при заданном давлении
    Расход воздуха0,5–3 нл на цикл (ориентировочно)Незначительный, но при перегруженной пневмосети может повлиять на давление
    Повторяемость усилияВысокая (по паспорту)При стабильном давлении в сети значительно лучше, чем у ручного зажима
    Формула расчёта усилия на штоке пневмоцилиндра

    F = P × A × η

    Где:

    • F — усилие на штоке, Н
    • P — давление воздуха, Па (1 бар ≈ 100 000 Па)
    • A — площадь поршня, м² (A = π × D² / 4)
    • η — КПД (0,85–0,95, учитывает трение уплотнений)

    При наличии клинового усилителя итоговое усилие зажима:

    Fзаж = F × k

    Где k — коэффициент усиления клинового механизма (типично 2–4).

    Пример расчёта с промежуточными шагами

    Пневмоцилиндр с диаметром поршня D = 100 мм (0,1 м), давление P = 6 бар (600 000 Па), КПД η = 0,9, клиновой усилитель k = 3.

    • Площадь поршня: A = π × 0,1² / 4 = 3,14159 × 0,01 / 4 ≈ 0,00785 м²
    • Усилие на штоке: F = 600 000 × 0,00785 × 0,9 ≈ 4 241 Н ≈ 4,24 кН
    • Усилие зажима с усилителем: Fзаж = 4 241 × 3 ≈ 12 723 Н ≈ 12,7 кН

    При увеличении диаметра поршня усилие растёт пропорционально квадрату диаметра. Для конкретной модели точное усилие зажима указывается в паспорте с учётом всех конструктивных особенностей.

    3.4. Типы пневматических тисков

    Рынок предлагает несколько подтипов пневматических тисков, каждый из которых оптимален для определённого круга задач:

    ТипОсобенностиОбласть применения
    С прямым действиемБыстрое срабатывание, умеренное усилиеЛёгкая обработка, сверление, гравировка
    С клиновым усилителемВысокое усилие при стандартном давленииФрезерование алюминия, стали (чистовое и получистовое)
    С рычажным механизмомУвеличенный ход при умеренном усилииДетали с большим разбросом размеров заготовок
    МембранныеМалый ход, деликатный зажимТонкостенные, хрупкие детали
    С пружинным зажимом (см. ниже)Зажим пружиной, разжим пневматикойПрименения, где критична безопасность при потере давления

    Терминология: «нормальное состояние» тисков. Этот термин обозначает состояние тисков при отсутствии давления воздуха в системе. Он критически важен для безопасности:

    ✓ Зажаты в нормальном состоянии

    • Мощная пружина удерживает заготовку в зажатом состоянии
    • Пневматика используется только для разжима
    • При аварийном падении давления заготовка остаётся зажатой пружиной
    • Наиболее безопасный вариант для пневматики

    ✕ Разжаты в нормальном состоянии

    • Пневматика используется для зажима
    • Возврат — пружиной или обратной полостью
    • При потере давления заготовка разжимается
    • Это аварийная ситуация
    При выборе обязательно уточняйте в паспорте конкретной модели

    Сохраняется ли зажим при падении давления и за счёт какого элемента (пружина, клапан, механическое самоторможение). Это параметр безопасности, который нельзя определять «по аналогии» — только по документации.

    3.5. Подключение к станку и интеграция с ЧПУ

    Интеграция пневматических тисков с системой ЧПУ — одно из главных преимуществ этого типа оснастки.

    Подвод воздуха

    • Через стол станка. Ряд обрабатывающих центров (Haas, DMG MORI, Mazak и др.) имеют штатные пневмоподводы через стол. Это самое удобное решение — нет внешних шлангов, которые могут мешать обработке.
    • Внешними шлангами. Гибкие полиуретановые шланги (Ø 6–12 мм) подводятся к тискам от блока подготовки воздуха, установленного рядом со станком. Шланги должны быть закреплены так, чтобы не попадать в зону обработки.

    Управление

    • Ручное (кнопка/педаль). Оператор управляет зажимом вручную. Простейший вариант — не требует доработки программы ЧПУ.
    • Автоматическое (M-код). Зажим и разжим выполняются командами управляющей программы. M-код активирует выход PLC/стойки ЧПУ, который подаёт сигнал на катушку электромагнитного распределителя.

    Электрическая схема подключения

    1. Электромагнитный пневмораспределитель (5/2 для двухпозиционного управления или 5/3 для трёхпозиционного) устанавливается вблизи тисков.
    2. Катушка распределителя (как правило, 24 В DC, но напряжение необходимо проверять по спецификации распределителя и доступным выходам PLC станка) подключается к дискретному выходу PLC.
    3. M-коды в программе ЧПУ (конкретные номера назначаются при настройке PLC — например, M10 для зажима и M11 для разжима, но это лишь условный пример) активируют соответствующий выход.
    4. Датчик подтверждения зажима (индуктивный датчик положения губки или реле давления) подключается к дискретному входу PLC.
    5. В программе ЧПУ после команды зажима выставляется блокировка — станок не начинает обработку, пока не получит сигнал от датчика.

    Настройка M-кодов и подключение датчиков — типовая задача для наладчика ЧПУ. Время интеграции зависит от конфигурации станка, наличия свободных входов/выходов PLC и готовности программы. Для типовых случаев это может занимать от нескольких часов до смены; на станках с нестандартной конфигурацией PLC — дольше.


    Гидравлические тиски: устройство и принцип работы

    Гидравлические тиски обеспечивают значительно более высокое усилие зажима по сравнению с пневматикой за счёт использования несжимаемой рабочей жидкости (гидравлического масла) под высоким давлением. Они выпускаются в двух принципиально различных исполнениях: со встроенным гидроусилителем (гидромеханические) и с подключением к внешней гидростанции.

    4.1. Конструктивная схема

    Основные конструктивные элементы гидравлических тисков:

    • Корпус — массивный, из высокопрочного чугуна или стали, рассчитанный на значительные нагрузки. Направляющие подвижной губки выполняются с высокой точностью для обеспечения жёсткости.
    • Подвижная губка — перемещается по прецизионным направляющим.
    • Гидроцилиндр — рабочий орган, создающий усилие. Встроен в корпус тисков.
    • Поршень — с уплотнениями высокого давления.
    • Система управления давлением — обратные клапаны, предохранительные клапаны, распределители.
    • Сменные зажимные губки — аналогично пневматическим.

    Типы конструкций:

    • Со встроенным гидроусилителем (гидромеханические). Автономные — не требуют внешней гидростанции или пневмосети. Усилие создаётся встроенным мультипликатором давления, который активируется ручным поворотом рукоятки.
    • С внешней гидростанцией. Масло под высоким давлением подаётся от отдельной насосной станции. Обеспечивают полную автоматизацию зажимного цикла.
    • Со встроенным ручным насосом. Редкая разновидность — оператор вручную нагнетает давление с помощью встроенного рычажного насоса.

    4.2. Тиски со встроенным гидроусилителем (гидромеханические)

    Это наиболее распространённый тип гидравлических тисков на российском рынке, и он заслуживает подробного рассмотрения.

    Принцип работы

    1. Ручной быстрый подвод. Оператор вращает ходовой винт (как в обычных тисках), подводя губку к заготовке и выбирая зазор. Это ручная операция, но быстрая — крутить с усилием не нужно, только довести губку до контакта.
    2. Активация гидроусилителя. Оператор поворачивает рукоятку усилителя (обычно расположена на торце корпуса) на 90–180°. Этот поворот приводит в действие встроенный гидравлический мультипликатор.
    3. Мультипликация давления. Внутри корпуса тисков расположена гидравлическая система с цилиндрами разного диаметра. При повороте рукоятки плунжер большего диаметра вытесняет масло в полость с поршнем меньшего диаметра. За счёт разницы площадей давление возрастает многократно, и из сравнительно небольшого усилия на рукоятке получается высокое усилие зажима (конкретные значения — по паспорту тисков, типичный диапазон у распространённых моделей — от 20 до 60 кН).
    4. Самоторможение. Обратный клапан запирает масло в рабочей полости. Усилие сохраняется без какого-либо подвода энергии — даже если оператор отойдёт от станка. Зажим не ослабнет от вибраций, в отличие от ручных винтовых тисков.
    5. Разжим. Оператор возвращает рукоятку в исходное положение, обратный клапан открывается, давление сбрасывается, и подвижная губка отходит.
    Гидромеханические тиски усилие создаётся встроенным мультипликатором при повороте рукоятки
    Гидромеханические тиски: усилие создаётся встроенным мультипликатором при повороте рукоятки

    Ключевые преимущества гидромеханических тисков

    01
    🔌

    Не требуют внешней инфраструктуры

    Ни пневмосети, ни гидростанции, ни электрического подключения. Устанавливаются на любой станок — как ручные.

    02
    💪

    Стабильное высокое усилие

    Усилие зажима определяется конструкцией гидроусилителя, а не физической силой оператора. Это в разы больше, чем может обеспечить ручной винтовой зажим.

    03
    🔒

    Самоторможение

    Усилие сохраняется без подвода энергии и не ослабевает от вибраций.

    04
    💰

    Минимальные затраты на переход

    Замена ручных тисков на гидромеханические — это буквально «снять одни, поставить другие». Никаких монтажных работ, прокладки шлангов, настройки PLC.

    05
    🤲

    Снижение физической нагрузки

    Вместо затяжки ключом с полным усилием — лёгкий поворот рукоятки.

    Ограничение

    Зажим и разжим выполняются вручную, поэтому полная автоматизация цикла (M-коды, роботизированная загрузка) невозможна. Это решение для полуавтоматического режима работы.

    Оптимальный первый шаг

    Именно этот тип тисков оптимален как первый шаг при переходе с ручного зажима: минимальный порог входа по затратам и инфраструктуре при значительном приросте стабильности и усилия.

    4.3. Тиски с внешней гидростанцией

    Тиски с внешней гидростанцией — решение для максимальной производительности и полной автоматизации зажимного цикла.

    Принцип работы

    1. Команда на зажим. Оператор нажимает кнопку/педаль, либо ЧПУ выдаёт M-код.
    2. Подача масла. Гидростанция (автономный агрегат с электроприводом, насосом, баком, фильтром и блоком управления) подаёт масло под высоким давлением через рукава высокого давления к тискам.
    3. Зажим. Поршень гидроцилиндра перемещает подвижную губку. Достигаемое усилие зажима определяется рабочим давлением станции и площадью гидроцилиндра конкретной модели тисков (указывается в паспорте).
    4. Самоторможение. Обратный клапан в гидравлической линии запирает давление. Даже при отключении гидростанции усилие сохраняется.
    5. Обработка. Заготовка удерживается с постоянным стабильным усилием.
    6. Разжим. По команде электрогидравлический распределитель направляет масло в обратную полость цилиндра, губка отходит.
    Преимущества
    • Максимальное усилие зажима — значительно выше, чем у пневматики и гидромеханических тисков, что необходимо для тяжёлого фрезерования жаропрочных сталей, титановых сплавов и подобных материалов.
    • Полная автоматизация — зажим по M-коду из программы ЧПУ, интеграция с роботом-загрузчиком, работа в безлюдном режиме.
    • Высокая скорость — цикл зажима измеряется секундами.
    • Самоторможение — безопасность при аварийном отключении станции.
    Ограничения
    • Высокая стоимость — к цене тисков добавляется стоимость гидростанции.
    • Необходимость обслуживания гидросистемы — контроль уровня и качества масла, замена фильтров, проверка рукавов высокого давления.
    • Требуется место для размещения гидростанции вблизи станка.
    • Шум гидростанции (решается установкой в шумозащитный кожух).
    • Риск утечек масла — необходимо использовать качественные рукава, фитинги и своевременно заменять уплотнения.

    4.4. Ключевые технические параметры

    ПараметрСо встроенным усилителемС внешней гидростанцией
    Рабочее давлениеВысокое (внутри корпуса, за счёт мультипликации)Определяется гидростанцией (десятки — сотни бар)
    Усилие зажимаПо паспорту модели (типично 20–60 кН)По паспорту модели (может существенно превышать пневматику и гидромеханику)
    Ход зажима (гидравлический)2–5 мм + ход ручного подвода3–10 мм
    Скорость срабатыванияНесколько секунд (ручная активация)Секунды (автоматическая)
    Рабочая жидкостьГидравлическое масло (тип и вязкость — по паспорту тисков)Гидравлическое масло (тип — по паспорту гидростанции)
    АвтоматизацияНет (ручная активация)Полная (M-коды, PLC)
    СамоторможениеДа (обратный клапан)Да (обратный клапан)

    Типы рабочих жидкостей. Тип и вязкость гидравлического масла задаёт производитель тисков или гидростанции. Наиболее распространены минеральные гидравлические масла классов вязкости ISO VG 32 или ISO VG 46, однако конкретную марку необходимо выбирать по инструкции производителя с учётом совместимости с уплотнениями и температурных условий эксплуатации. В неотапливаемых цехах зимой может потребоваться масло с низкой температурой застывания.

    4.5. Подключение к станку (для тисков с гидростанцией)

    Гидравлическое подключение

    • Гидростанция устанавливается вблизи станка (обычно на полу рядом со станиной или на задней стенке).
    • Рукава высокого давления прокладываются к тискам с минимальным числом соединений, с использованием сертифицированных фитингов.
    • Подвод к тискам — через стол станка (если предусмотрены гидроканалы) или внешними рукавами с быстросъёмными муфтами.

    Электрическое подключение

    • Электрогидравлический распределитель (4/2 или 4/3) управляется от дискретного выхода PLC станка.
    • Подключение аналогично пневматической схеме: M-код → выход PLC → катушка распределителя → подача масла. Конкретные номера M-кодов назначаются при настройке PLC.

    Датчики

    • Датчик давления в рабочей линии — контролирует достижение заданного давления зажима.
    • Датчик положения (индуктивный) — контролирует факт перемещения губки в зажатое положение.
    • Оба датчика подключаются к входам PLC для блокировки запуска обработки без подтверждения зажима.
    Техника безопасности при работе с гидравликой высокого давления
    • Запрещается проверять наличие утечек рукой — струя масла под высоким давлением способна пробить кожу и вызвать тяжёлые травмы (гидроинъекционная травма).
    • Рукава высокого давления должны соответствовать требованиям производителя гидросистемы и иметь необходимый запас прочности по давлению. При выборе рукавов руководствуйтесь применимыми стандартами и рекомендациями производителя.
    • Сроки замены рукавов определяются условиями эксплуатации, требованиями производителя рукавов и внутренними регламентами предприятия. При обнаружении повреждений оболочки (вздутия, порезы, потёртости) рукава подлежат немедленной замене.
    • Все работы с гидравликой — только при сброшенном давлении.

    Пневматика vs гидравлика: детальное сравнение и выбор

    5.1. Сравнительная таблица

    ПараметрПневматические тискиГидравлические (внешняя станция)Гидромеханические (встроенный усилитель)
    Источник энергииЦеховая пневмосетьВнешняя гидростанцияРучное усилие + встроенный мультипликатор
    Усилие зажимаУмеренное — высокое (по паспорту модели)Высокое — очень высокое (по паспорту модели)Высокое (по паспорту модели)
    Скорость зажимаВысокая (доли секунды — секунды)Высокая (секунды)Умеренная (ручная активация)
    Стабильность усилияВысокая (при стабильном давлении)Очень высокаяВысокая (самоторможение обратным клапаном)
    Автоматизация (M-коды)ДаДаНет
    Роботизированная загрузкаДаДаНет
    Требования к инфраструктуреПневмосеть, блок подготовки воздухаГидростанция, рукава ВДНет
    Стоимость тисковСредняя — высокаяВысокаяСредняя
    Стоимость инфраструктурыУмеренная (БПВ, монтаж)Значительная (гидростанция)Нет
    ОбслуживаниеПростое (замена фильтра, слив конденсата)Сложное (масло, фильтры, рукава)Минимальное (замена масла по регламенту)
    ЧистотаЧистый воздух (без масла)Риск утечки маслаЧисто (масло внутри корпуса)
    Безопасность при потере энергииЗависит от типа (см. раздел 3.4)Усилие сохраняется (обратный клапан) — при исправных уплотненияхУсилие сохраняется (обратный клапан)
    ШумВыхлоп воздуха (умеренный)Шум гидростанцииБесшумно

    Конкретные значения усилий, скоростей и стоимости зависят от модели, типоразмера и комплектации. Для сравнения конкретных вариантов используйте паспортные данные и коммерческие предложения.

    5.2. Когда выбирать пневматику

    Пневматические тиски — оптимальный выбор при сочетании следующих условий:

    • В цехе есть развитая пневмосеть с достаточным давлением (рекомендуется не менее 5 бар в точке подключения под нагрузкой) и расходом. Если пневмосеть уже используется для пневмоинструмента, обдувки, пневмоцилиндров — подключение тисков не потребует значительных вложений.
    • Нужна полная автоматизация зажимного цикла. Управление по M-кодам, интеграция с промышленным роботом, работа в безлюдном режиме.
    • Обрабатываемые материалы — алюминий, латунь, бронза, пластики, мягкие стали. Операции — чистовое и получистовое фрезерование, сверление, нарезание резьбы, гравировка, где силы резания умеренные.
    • Приоритет — скорость цикла. Быстрое срабатывание существенно сокращает вспомогательное время при крупносерийном производстве мелких деталей.
    • Серийное и крупносерийное производство с большим числом зажимных циклов за смену (100+).

    5.3. Когда выбирать гидравлику с внешней станцией

    Гидравлика с внешней станцией оправдана в следующих случаях:

    • Тяжёлое фрезерование труднообрабатываемых материалов: титановых сплавов, жаропрочных никелевых сплавов, нержавеющих сталей аустенитного класса, высокопрочных конструкционных сталей. Силы резания при обработке этих материалов требуют усилия зажима, существенно превышающего возможности пневматики.
    • Необходимость полной автоматизации и безлюдной работы. Горизонтальные обрабатывающие центры с паллетными системами, работа в третью смену без оператора.
    • Высокая стоимость станко-часа, оправдывающая инвестиции в гидростанцию.
    • Готовность инвестировать в инфраструктуру и обеспечить квалифицированное обслуживание гидросистемы.

    5.4. Когда выбирать гидравлику со встроенным усилителем

    Гидромеханические тиски — золотая середина при следующих условиях:

    • Отсутствие цеховой пневмосети или гидростанции. Тиски полностью автономны.
    • Потребность в стабильно высоком усилии зажима без возможности или желания автоматизировать цикл зажима. Типичная ситуация — мелкосерийное и среднесерийное производство, где оператор всё равно вручную устанавливает заготовку.
    • Модернизация участка с минимальным бюджетом. Замена ручных тисков на гидромеханические — самый экономичный путь к стабильному зажиму. Не нужно ничего прокладывать, подключать, настраивать.
    • Фрезерование стали с умеренными и средними режимами резания, где усилие ручных тисков недостаточно, а гидроусилитель обеспечивает необходимый запас.
    • Как первый шаг при переходе с ручных тисков. Операторы быстро привыкают (принцип работы похож на ручные тиски), эффект ощутим сразу, а решение об автоматизации можно принять позже — на основе реальных данных.

    5.5. Комбинированный подход

    На реальном производстве с разнородным парком оборудования оптимальна комбинированная стратегия оснащения:

    • Высокопроизводительные вертикальные ОЦ (серийное производство, алюминий, лёгкие стали) → пневматические тиски с управлением по M-кодам.
    • Универсальные фрезерные станки и ОЦ (мелкосерийное производство, разнородная номенклатура) → гидромеханические тиски со встроенным усилителем.
    • Тяжёлые горизонтальные ОЦ (безлюдная работа, труднообрабатываемые материалы) → гидравлические тиски с внешней станцией.

    Блок-схема принятия решения

    Алгоритм выбора типа механизированных тисков
    1. Нужна ли полная автоматизация зажима (M-коды, робот)?
      • Да → Есть ли пневмосеть? → Да → Достаточно ли усилия пневмотисков для ваших режимов обработки? → Да → Пневматика. → Нет → Гидравлика со станцией.
      • Да → Есть ли пневмосеть? → Нет → Гидравлика со станцией.
      • Нет → Нужно ли усилие выше, чем обеспечивают ручные тиски? → Да → Гидромеханические тиски. → Нет → Ручные тиски могут быть достаточны.

    Сравнение с ручными тисками: что реально меняется при переходе

    6.1. Производительность

    Главный и наиболее измеримый эффект — существенное сокращение вспомогательного времени на зажим/разжим.

    Конкретные цифры зависят от типа механизированных тисков, серийности и исходной организации работы. Типичная картина (для расчёта используйте данные собственного хронометража):

    ОперацияРучные тискиПневматическиеГидромеханические
    Зажим15–40 секДоли секунды — секундыНесколько секунд
    Разжим10–20 секДоли секунды — секундыНесколько секунд
    Итого на цикл25–60 секСекундыОколо 10 сек

    При серии в 100 деталей экономия может составлять десятки минут станочного времени. При высокой стоимости станко-часа это ощутимые деньги — но только если высвобожденное время используется для выпуска дополнительной продукции (подробнее об условиях монетизации — в разделе 7).

    Рост фактической загрузки станка — один из основных эффектов механизации зажима. Величина прироста зависит от доли вспомогательного времени в общем цикле обработки: чем короче основной цикл и чем больше переустановок, тем заметнее эффект.

    6.2. Качество и повторяемость

    Стабильное усилие зажима = стабильные размеры в серии.

    При ручном зажиме значительный разброс усилия транслируется в:

    • Разброс деформации заготовки.
    • Разброс положения заготовки в тисках.
    • Различия в условиях обработки от детали к детали.

    При механизированном зажиме повторяемость усилия значительно выше (конкретные значения — по паспорту модели). Это означает, что каждая деталь в серии обрабатывается в более стабильных условиях.

    Важно

    Усилие зажима само по себе не гарантирует надёжного удержания заготовки. На удержание влияют коэффициент трения между губками и заготовкой, тип губок (насечка, мягкие, призматические), чистота контактных поверхностей, наличие СОЖ между губкой и деталью, а также схема базирования (упоры, пальцы). Для ответственных операций используйте противосдвиговые упоры и рассчитывайте удержание с запасом: сила трения в зажиме должна превышать силу резания с необходимым коэффициентом безопасности.

    Практический результат: снижение процента брака, связанного с деформацией или сдвигом заготовки. Фактическое снижение зависит от номенклатуры, режимов обработки и дисциплины процесса — для оценки эффекта используйте статистику брака вашего участка.

    6.3. Безопасность

    Механизированные тиски существенно повышают безопасность:

    • Снижение физической нагрузки. Оператор не прикладывает большое усилие при зажиме, что снижает риск травм опорно-двигательного аппарата.
    • Исключение недозажима. Датчик подтверждения зажима блокирует запуск программы, если усилие или положение губки не соответствует заданному.
    • Самоторможение гидравлики. При аварийном отключении гидростанции обратный клапан сохраняет давление и усилие зажима (при исправных уплотнениях и клапанах).
    • Пружинный зажим пневматики (тиски, зажатые в нормальном состоянии). При потере давления воздуха заготовка остаётся зажатой пружиной.

    Для механизированного зажима рекомендуется предусматривать блокировки, исключающие запуск обработки при незажатой заготовке. Механизированные тиски с датчиками позволяют реализовать такие блокировки штатными средствами стойки ЧПУ. При ручном зажиме подобные блокировки, как правило, отсутствуют.

    6.4. Возможности автоматизации

    Переход на механизированный зажим открывает три ключевые возможности, недоступные при ручном зажиме:

    1. Безлюдная работа. Станок может работать в ночную смену без оператора: робот или паллетная система загружает заготовки, зажим выполняется по M-коду. Это фактически увеличение фонда рабочего времени без найма дополнительного персонала.
    2. Роботизированная загрузка. Промышленный робот устанавливает заготовку в тиски, подаёт команду на зажим, дожидается подтверждения и уходит обслуживать другой станок. Полная роботизированная ячейка.
    3. Многостаночное обслуживание. Один оператор может обслуживать 2–3 станка с механизированными тисками: установил заготовку, нажал педаль — и перешёл к следующему станку. С ручным зажимом это физически невозможно — оператор «привязан» к станку на время затяжки.

    6.5. Эргономика и социальный эффект

    Этот фактор часто недооценивают, но он имеет вполне измеримые последствия:

    • Снижение утомляемости. Оператор сохраняет работоспособность до конца смены, что уменьшает количество ошибок и брака в последние часы работы.
    • Профилактика профессиональных заболеваний. Исключение хронических нагрузок на кисти и предплечья.
    • Повышение удовлетворённости трудом. Работа на современном оборудовании воспринимается как более квалифицированная и менее тяжёлая.
    • Снижение текучести кадров. Квалифицированные операторы предпочитают рабочие места с современной оснасткой. В условиях дефицита кадров на рынке — это реальное конкурентное преимущество предприятия как работодателя.

    6.6. Что не меняется и возможные минусы

    Объективности ради — о том, что механизированные тиски не решают:

    • Жёсткость системы «тиски–стол». Она определяется корпусом тисков, качеством направляющих и надёжностью крепления к столу. Плохие механизированные тиски с люфтящими направляющими не станут лучше хороших ручных тисков с прецизионным корпусом. Конструктивная жёсткость — это характеристика корпуса, а не привода.
    • Появляется зависимость от инфраструктуры. Пневматика — от пневмосети. Гидравлика со станцией — от гидростанции. При сбоях в инфраструктуре производство может остановиться (хотя гидромеханические тиски с усилителем этой проблемы лишены — они автономны).
    • Более высокая начальная стоимость. Механизированные тиски стоят заметно дороже ручных аналогичного размера — конкретная разница зависит от типа, бренда и комплектации.
    • Необходимость обучения персонала. Операторы, наладчики и технологи должны освоить новое оборудование, что требует времени и организационных усилий.

    Экономическое обоснование перехода: считаем ROI

    Экономическое обоснование — главный документ для принятия решения о модернизации зажимной оснастки. Ниже — методика расчёта и три иллюстративных примера.

    Важно

    Экономия от сокращения вспомогательного времени превращается в реальные деньги только при выполнении двух условий: (1) высвобожденное станочное время используется для выпуска дополнительной продукции или сокращения сверхурочных/смен; (2) узкое место в производственной цепочке — именно станок, а не другие операции (контроль, сборка, поставка материалов). Если станок простаивает в ожидании заказов или материалов, фактический финансовый эффект будет ниже расчётного. Все приведённые ниже примеры — условные иллюстрации методики; для обоснования используйте данные вашего производства.

    7.1. Методика расчёта

    Пошаговый алгоритм расчёта ROI перехода на механизированные тиски:

    Шаг 1. Расчёт стоимости станко-часа

    Стоимость станко-часа = (Амортизация станка + Затраты на энергию + ФОТ оператора + Накладные расходы) / Фонд рабочего времени.

    Конкретное значение зависит от предприятия; рассчитайте его по вашим данным или запросите у экономического отдела.

    Шаг 2. Хронометраж текущего времени зажима

    Замеряется секундомером для 10–20 циклов. Фиксируется среднее значение Tруч (в секундах).

    Шаг 3. Определение времени зажима на механизированных тисках

    Берётся из характеристик конкретной модели: Tмех (в секундах).

    Шаг 4. Расчёт экономии времени на одну деталь

    ΔT = Tруч − Tмех (секунд)

    Шаг 5. Годовая экономия в часах

    Экономия (часов/год) = ΔT × N × Dсмен × Dраб / 3 600

    Где:

    • N — количество деталей за смену
    • Dсмен — количество смен в день
    • Dраб — число рабочих дней в году (для вашего предприятия)
    Шаг 6. Годовая экономия в рублях

    Экономия (руб./год) = Экономия (часов/год) × Стоимость станко-часа

    Шаг 7. Добавление экономии от снижения брака (при наличии данных)

    Экономия от брака = (% брака «до» − % брака «после») × Годовой объём × (Стоимость заготовки + Стоимость обработки бракованной детали)

    Шаг 8. Суммарная годовая экономия

    Σ = Экономия времени + Экономия от брака

    Шаг 9. Расчёт срока окупаемости

    Срок окупаемости = Инвестиция / Σ (месяцев)

    7.2. Пример расчёта №1: ручные → пневматика (условный)

    Исходные данные (условные, для иллюстрации методики)

    ПараметрЗначение
    СтанокВертикальный ОЦ
    Стоимость станко-часа4 000 руб.
    Количество деталей за смену150 шт.
    Количество смен2
    Время зажима (ручные тиски)35 сек
    Время зажима (пневмотиски)2 сек
    Текущий брак по причине «зажим»3%
    Ожидаемый брак после перехода0,3%
    Стоимость заготовки300 руб.

    Расчёт

    1. ΔT = 35 − 2 = 33 секунды на деталь.
    2. Экономия за смену: 150 × 33 = 4 950 сек = 82,5 минуты.
    3. Экономия за день (2 смены): 165 минут = 2,75 часа.
    4. Экономия за день в деньгах: 2,75 × 4 000 = 11 000 руб.
    5. Экономия за месяц (22 дня): 242 000 руб.
    6. Экономия от снижения брака: (3% − 0,3%) × 300 дет/день × 22 дня × 300 руб. = 2,7% × 6 600 × 300 = 53 460 руб./мес.
    7. Суммарная экономия: 295 460 руб./мес. (при условии полной загрузки станка)
    8. Инвестиция (условная): пневмотиски + блок подготовки воздуха + монтаж и подключение = 180 000 руб.
    9. Срок окупаемости: 180 000 / 295 460 ≈ 0,6 месяца.
    ≈ 0,6 мес.срок окупаемости (условный пример)
    295 460 ₽суммарная экономия в месяц

    Подставьте ваши данные — и получите срок окупаемости для вашего производства.

    7.3. Пример расчёта №2: ручные → гидроусилитель (условный)

    Исходные данные (условные)

    ПараметрЗначение
    СтанокУниверсальный фрезерный станок
    Стоимость станко-часа2 000 руб.
    Количество деталей за смену30 шт.
    Количество смен1
    Время зажима (ручные тиски)45 сек
    Время зажима (гидромеханические тиски)12 сек
    Текущий брак по причине «зажим»4%
    Ожидаемый брак после перехода0,5%
    Стоимость заготовки + обработки1 500 руб.

    Расчёт

    1. ΔT = 45 − 12 = 33 секунды на деталь.
    2. Экономия за смену: 30 × 33 = 990 сек = 16,5 минут.
    3. Экономия за день: 16,5 минут = 0,275 часа.
    4. Экономия за день в деньгах: 0,275 × 2 000 = 550 руб.
    5. Экономия за месяц: 550 × 22 = 12 100 руб.
    6. Экономия от снижения брака: (4% − 0,5%) × 30 × 22 × 1 500 = 3,5% × 660 × 1 500 = 34 650 руб./мес.
    7. Суммарная экономия: 46 750 руб./мес. (при условии полной загрузки)
    8. Инвестиция (условная): гидромеханические тиски = 80 000 руб. (установка — своими силами, инфраструктура не нужна).
    9. Срок окупаемости: 80 000 / 46 750 ≈ 1,7 месяца.
    ≈ 1,7 мес.срок окупаемости (условный пример)
    46 750 ₽суммарная экономия в месяц

    Даже на универсальном станке с небольшой серийностью — окупаемость может составить менее двух месяцев. А ведь гидромеханические тиски не требуют никаких затрат на инфраструктуру — это прямая замена ручных тисков.

    7.4. Пример расчёта №3: внедрение гидравлики со станцией (условный)

    Исходные данные (условные)

    ПараметрЗначение
    СтанокГоризонтальный ОЦ с паллетной системой
    Стоимость станко-часа7 000 руб.
    Текущий режим2 смены с оператором
    Возможность при гидравлике2 смены + ночная безлюдная
    Дополнительное время работы8 часов/день

    Расчёт

    1. Дополнительная загрузка: 8 часов/день (ночная безлюдная смена).
    2. Стоимость дополнительного выпуска: 8 × 7 000 = 56 000 руб./день.
    3. За месяц: 56 000 × 22 = 1 232 000 руб.
    4. Инвестиция (условная): гидротиски + гидростанция + монтаж и пусконаладка = 650 000 руб.
    5. Срок окупаемости: 650 000 / 1 232 000 ≈ 0,5 месяца.
    ≈ 0,5 мес.срок окупаемости (условный пример)
    1 232 000 ₽дополнительный выпуск в месяц

    Здесь основной эффект — не в ускорении зажима, а в высвобождении целой ночной смены для безлюдной работы. При высокой стоимости станко-часа это значительный экономический эффект. Разумеется, реализуется он только при наличии заказов и отлаженной безлюдной технологии.

    7.5. Скрытые экономические эффекты

    Помимо прямой экономии на времени и браке, переход на механизированный зажим порождает ряд «скрытых» эффектов, которые сложнее измерить, но которые реально влияют на экономику предприятия:

    • Снижение текучести кадров и затрат на подбор/обучение новых операторов.
    • Привлечение более квалифицированных специалистов. Современное оснащение повышает привлекательность рабочего места.
    • Сокращение ФОТ при многостаночном обслуживании. Один оператор на 2–3 станка вместо одного оператора на один станок.
    • Повышение конкурентоспособности. Возможность принимать срочные и сложные заказы за счёт гибкости и скорости переналадки.
    • Улучшение репутации перед заказчиками, проводящими аудит производства (особенно в авиа- и автомобилестроении, ОПК).

    Практика внедрения: пошаговый план перехода

    8.1. Аудит текущего состояния

    Первый шаг — объективная оценка текущей ситуации:

    • Инвентаризация парка тисков. Марки, типы, состояние, на каких станках установлены.
    • Хронометраж. Замер фактического времени зажима/разжима на каждом станке. Минимум 10 циклов для получения достоверной статистики.
    • Анализ брака. Выборка актов о браке за последние 3–6 месяцев, выделение позиций с причиной «зажим» (сдвиг заготовки, деформация, отжим).
    • Выявление «узких горлышек». Станки, на которых потери станочного времени максимальны: высокая стоимость станко-часа × большое число зажимных циклов.

    8.2. Определение приоритетов

    Принцип Парето: 20% станков дают 80% потерь. Определите, какие станки генерируют наибольшие потери, и начинайте с них.

    Критерии приоритизации:

    1. Стоимость станко-часа (чем выше — тем приоритетнее).
    2. Количество зажимных циклов за смену (чем больше — тем больше экономия).
    3. Процент брака, связанного с зажимом.
    4. Наличие планов по автоматизации (если планируется роботизированная загрузка, механизированный зажим — обязательное условие).
    Рекомендация

    Начинайте с пилотного проекта на 1–2 станках. Это позволяет получить реальные данные по экономическому эффекту, обучить персонал и создать внутренних сторонников модернизации.

    8.3. Выбор типа и модели

    На основе аудита и приоритетов выбирается тип зажима:

    • Пневматика — для автоматизированных станков с развитой пневмосетью.
    • Гидромеханика — для станков без инфраструктуры, мелкосерийного производства.
    • Гидравлика со станцией — для тяжёлых участков с безлюдной работой.

    При выборе конкретной модели необходимо учитывать:

    • Ширину раскрытия губок — должна соответствовать размерам заготовок.
    • Размер основания и тип крепления — совместимость с Т-образными пазами стола (типоразмер пазов определяется по паспорту станка).
    • Высоту тисков — расстояние от стола до зажимных губок, влияет на доступность шпинделя.
    • Усилие зажима — должно соответствовать силам резания при конкретных режимах обработки (с учётом коэффициента трения и схемы базирования).
    • Ход зажима — должен покрывать разброс размеров заготовок с запасом.

    При подборе стоит рассматривать 3–5 вариантов от разных производителей. Поставщик с широкой номенклатурой может предложить аналог из наличия — зачастую дешевле или с лучшими характеристиками для конкретной задачи. Ряд поставщиков предоставляют возможность бронирования дефицитных позиций, что критично при длительных сроках поставки импортного оборудования.

    8.4. Подготовка инфраструктуры

    Для пневматических тисков

    • Проверка давления в цеховой пневмосети непосредственно у станка (не на магистрали, а в точке подключения). Рекомендуемый минимум — 5 бар при одновременной работе всех потребителей.
    • Проверка расхода — пневмотиски потребляют немного воздуха за цикл, но если в сети уже «на пределе», добавление потребителя может снизить давление ниже допустимого.
    • Установка блока подготовки воздуха (БПВ): фильтр (5 мкм) + регулятор давления + маслораспылитель (если требуется по инструкции тисков). БПВ устанавливается максимально близко к тискам.
    • Прокладка шланга от БПВ до тисков.

    Для гидравлических тисков со станцией

    • Выбор места для гидростанции: рядом со станком, на виброизолирующем основании, с доступом для обслуживания.
    • Прокладка рукавов высокого давления от станции к тискам. Минимальное число соединений, использование сертифицированных фитингов.
    • Заполнение системы маслом рекомендованной производителем вязкости. Прокачка, удаление воздуха.

    Электрическая часть (для пневматики и гидравлики со станцией)

    • Подключение электромагнитного распределителя к свободному дискретному выходу PLC станка.
    • Назначение M-кодов для зажима и разжима (в параметрах стойки ЧПУ — конкретные номера определяются при настройке, по документации станка).
    • Подключение датчика подтверждения зажима к дискретному входу PLC.
    • Настройка блокировки: запрет запуска цикла обработки без подтверждения зажима.
    • Тестирование: проверка работоспособности M-кодов в ручном и автоматическом режимах.

    8.5. Монтаж и пусконаладка

    • Установка тисков на стол станка. Выверка по индикатору (неподвижная губка параллельна оси X с точностью 0,01–0,02 мм на 100 мм длины).
    • Подключение пневмо- или гидролиний. Проверка герметичности.
    • Настройка рабочего давления. Установка давления на регуляторе (для пневматики) или на гидростанции в соответствии с рекомендацией производителя тисков.
    • Тестирование. 50–100 циклов зажима/разжима с контролем усилия (динамометром или по манометру), хода и скорости.
    • Тестирование аварийных сценариев. Имитация потери давления во время зажима, проверка работы обратных клапанов и пружинного возврата (если предусмотрен конструкцией).

    Пусконаладочные работы — важный этап, от которого зависит безопасность и корректность работы. Ряд поставщиков включает пусконаладку в стоимость поставки или предлагает её как дополнительную услугу. Доставка, монтаж и пусконаладка силами поставщика — оптимальный вариант для предприятий, не имеющих опыта работы с механизированной оснасткой.

    8.6. Обучение персонала

    Обучение должно охватывать три категории:

    Операторы станков

    • Порядок установки и снятия заготовки.
    • Настройка усилия зажима (при необходимости).
    • Действия в нештатных ситуациях (потеря давления, посторонние звуки, утечки).
    • Ежедневный осмотр и уход.

    Наладчики

    • Подключение и отключение тисков.
    • Замена зажимных губок.
    • Замена уплотнений.
    • Настройка датчиков.
    • Диагностика типовых неисправностей.

    Технологи

    • Программирование M-кодов зажима/разжима (с учётом конкретной конфигурации PLC).
    • Расчёт необходимого усилия зажима для конкретных операций (с учётом сил резания, коэффициента трения и схемы базирования).
    • Выбор типа и конфигурации губок.
    • Разработка технологической документации (инструкция на рабочее место).

    8.7. Оценка результатов и тиражирование

    Через 2–3 недели после внедрения:

    • Повторный хронометраж: сравнение фактического времени зажима «до» и «после».
    • Анализ брака: сравнение процента брака по причине «зажим» за период «до» и «после».
    • Расчёт фактического экономического эффекта и сравнение с прогнозным.
    • Сбор обратной связи от операторов.
    • Фиксация результатов в отчёте — этот документ станет основанием для обоснования закупки тисков на остальные станки.

    Имея на руках реальные данные по окупаемости пилотного проекта, получить одобрение бюджета на тиражирование значительно проще.


    Обслуживание и уход: что нужно знать

    9.1. Регламент для пневматических тисков

    Ежедневно

    • Проверка давления на манометре БПВ (должно соответствовать рекомендации производителя).
    • Визуальный осмотр шлангов и фитингов на предмет повреждений и утечек.
    • Слив конденсата из фильтра БПВ (автоматический слив — при наличии автодренажа).

    Еженедельно

    • Проверка герметичности соединений (мыльный раствор или течеискатель).
    • Очистка корпуса тисков от стружки и СОЖ — особенно в зоне направляющих и уплотнений.
    • Проверка работы датчика подтверждения зажима.

    Ежемесячно

    • Замена или очистка фильтрующего элемента БПВ (в зависимости от загрязнённости воздуха в цехе).
    • Проверка состояния уплотнений поршня (косвенно — по скорости падения давления при перекрытой линии).
    • Смазка направляющих подвижной губки (в соответствии с рекомендацией производителя).

    Ежегодно (или по регламенту производителя)

    • Замена уплотнений поршня (ремкомплект).
    • Ревизия распределителя (проверка катушки, замена при необходимости).
    • Проверка и замена шлангов (при наличии трещин, деформаций, потери эластичности).

    Типичные неисправности пневматических тисков

    СимптомВероятная причинаРешение
    Медленное срабатываниеЗасорение фильтра, пережат шлангЗамена фильтра, проверка трассы
    Падение усилияИзнос уплотнений поршняЗамена ремкомплекта
    Утечка воздуха на выхлопеПовреждение уплотненийЗамена ремкомплекта
    Тиски не зажимаютНет давления в сети, неисправность распределителяПроверка давления, катушки
    Нет сигнала подтвержденияНеисправность датчика, сбит зазорРегулировка или замена датчика

    9.2. Регламент для гидравлических тисков

    Ежедневно

    • Визуальный осмотр на предмет утечек масла (корпус, соединения, рукава).
    • Проверка уровня масла в гидростанции (для тисков с внешней станцией).

    Еженедельно

    • Очистка корпуса тисков от стружки и СОЖ.
    • Проверка состояния рукавов высокого давления (вздутия, порезы, потёртости — признаки необходимости замены).

    Ежемесячно

    • Проверка рабочего давления (манометр гидростанции).
    • Контроль температуры масла во время работы (не должна превышать допустимый предел, указанный в паспорте, как правило — не более 60 °C).
    • Проверка фильтрующего элемента гидростанции (индикатор засорения).

    Ежегодно (или по регламенту производителя)

    • Замена гидравлического масла. Для гидромеханических тисков — слив и заполнение полости свежим маслом. Для гидростанции — полная замена масла в баке, промывка системы.
    • Замена фильтров гидростанции (напорный, сливной, заливной).
    • Замена уплотнений поршня и штока (ремкомплект).
    • Проверка обратных и предохранительных клапанов — на корректность срабатывания.
    • Проверка и замена рукавов ВД — сроки замены определяются регламентом производителя рукавов и условиями эксплуатации. При обнаружении повреждений — немедленная замена.

    Типичные неисправности гидравлических тисков

    СимптомВероятная причинаРешение
    Падение усилия зажимаВнутренние утечки (износ уплотнений), воздух в системеЗамена уплотнений, прокачка
    Утечка масла наружуПовреждение внешних уплотнений штокаЗамена манжеты штока
    Медленное срабатываниеЗасорение фильтра, низкий уровень маслаЗамена фильтра, долив масла
    Рывки при зажимеВоздух в системеПрокачка гидросистемы
    Перегрев маслаЗасорение маслоохладителя, перегрузкаОчистка теплообменника
    Важно

    Для гидравлических систем критически важно использовать масло рекомендованной производителем вязкости и класса чистоты. Применение несоответствующего масла — наиболее частая причина преждевременного износа и отказов.

    9.3. Сравнение трудоёмкости обслуживания

    КритерийПневматическиеГидромеханическиеГидравлические (со станцией)
    Ежедневное ТО2–3 мин (проверка давления, осмотр)1 мин (осмотр)3–5 мин (осмотр, проверка уровня)
    Еженедельное ТО10–15 мин5–10 мин15–20 мин
    Ежемесячное ТО20–30 мин10 мин30–45 мин
    Ежегодное ТО1–2 часа30–60 мин3–5 часов
    КвалификацияСредняя (оператор/наладчик)Низкая (оператор)Высокая (гидравлик/наладчик)
    Расходные материалыФильтр БПВ, ремкомплектМасло, ремкомплектМасло, фильтры, ремкомплект, рукава

    Вывод: пневматические тиски проще и дешевле в обслуживании. Гидромеханические — ещё проще (нет внешней инфраструктуры). Гидравлика со станцией требует наибольших усилий, но при соблюдении регламента обеспечивает наибольший ресурс. Конкретные значения ресурса (число циклов до капремонта) зависят от производителя, модели, нагрузки и обслуживания — ориентируйтесь на паспорт конкретных тисков.


    Обзор решений на рынке

    Ниже приведён обзор наиболее известных производителей. Конкретные модельные ряды, серии и цены необходимо уточнять по актуальным каталогам и коммерческим предложениям — рынок динамичен, и информация быстро устаревает.

    10.1. Пневматические тиски: ведущие производители

    БрендСтранаСегментОсобенности
    SCHUNKГерманияПремиумШирокая линейка, интеграция с системами автоматизации, модульность
    RÖHMГерманияПремиумВысокая жёсткость, модели для тяжёлых режимов
    HomgeТайваньСреднийОптимальное соотношение цены и функциональности, хорошая доступность
    Bison-BialПольшаСреднийДоступные цены, широкая номенклатура, ремонтопригодность
    AutogripТайваньСреднийСпециализация на пневматическом зажиме, нестандартные решения

    10.2. Гидравлические тиски: ведущие производители

    БрендСтранаСегментОсобенности
    KURTСШАПремиумИзвестные гидромеханические тиски для ЧПУ, высокая жёсткость
    Hilma (Roemheld)ГерманияПремиумТиски для тяжёлого фрезерования, модели с внешней гидростанцией
    GerardiИталияПремиумМодульные многоместные системы, решения для 5-осевой обработки
    SCHUNKГерманияПремиумИнтеграция с автоматизацией, модульность
    HomgeТайваньСреднийГидромеханические тиски с усилителем, доступная цена при достойном качестве
    VertexТайваньБюджетныйГидромеханические тиски начального уровня, простая конструкция

    Ценовой диапазон зависит от модели, ширины губок и комплектации. Актуальные цены — по запросу у поставщика.

    10.3. Рекомендации по сегментам

    Первый переход с ручных тисков, ограниченный бюджет:

    Гидромеханические тиски со встроенным усилителем (например, Homge, Vertex). Минимальные затраты, не требуется инфраструктура, быстрый ощутимый эффект. Оптимальный вариант для мастерских, небольших производств и универсальных станков.

    Серийное производство на обрабатывающих центрах:

    Пневматические тиски с клиновым усилителем (например, Homge, SCHUNK). Баланс цены и функциональности, готовность к автоматизации, надёжность при высокой загрузке.

    Тяжёлое фрезерование, труднообрабатываемые материалы:

    Гидравлические тиски с максимальным усилием (например, Hilma/Roemheld, KURT). Для предприятий авиационной и оборонной промышленности, энергетического машиностроения, где требуется стабильный зажим при агрессивных режимах обработки.

    5-осевая обработка, сложные детали:

    Модульные системы с минимальным вылетом, центрирующие тиски (например, Gerardi, SCHUNK).

    🏭

    Мастерские и малые производства

    Гидромеханические тиски — минимальный бюджет, замена «один к одному», не нужна инфраструктура. Ощутимый эффект с первого дня.

    🔧

    Серийное производство

    Пневматические тиски с клиновым усилителем — скорость, автоматизация по M-кодам, готовность к роботизации.

    ⚙️

    Тяжёлое фрезерование

    Гидравлика с внешней станцией — максимальное усилие, безлюдная работа, труднообрабатываемые материалы.

    🎯

    5-осевая обработка

    Модульные центрирующие системы — минимальный вылет, доступ инструмента со всех сторон.

    Совет по выбору поставщика

    При выборе поставщика обращайте внимание на наличие оснастки на складе (или возможность бронирования), условия оплаты (лизинг, кредит, отсрочка платежа), доступность расходных материалов (ремкомплекты, сменные губки) и наличие технической поддержки. Доставка по всей территории России, включая удалённые регионы, — важный фактор, особенно для предприятий за Уралом и в Сибири. Финансовая безопасность сделки гарантируется банковскими инструментами — уточняйте условия у поставщика.


    Частые вопросы (FAQ)

    Можно ли установить пневмотиски на станок без пневмоподводки в столе?

    Да. Воздух подводится внешними полиуретановыми шлангами (Ø 6–10 мм) от блока подготовки воздуха, установленного рядом со станком. Шланги крепятся к станине или кабель-каналу так, чтобы не попадать в зону обработки. Это менее удобно, чем подвод через стол, но вполне работоспособное решение, применяемое на тысячах станков.

    Что произойдёт при внезапной потере давления воздуха или масла во время обработки?

    Зависит от конструкции тисков — и это критический параметр безопасности, который необходимо уточнять в паспорте конкретной модели:

    • Пневматика: тиски с пневматическим зажимом (разжаты в нормальном состоянии). При потере давления пружина возвращает губку — заготовка разжимается. Это аварийная ситуация. Для ответственных применений такие тиски не подходят.
    • Пневматика: тиски с пружинным зажимом (зажаты в нормальном состоянии). Пружина удерживает заготовку в зажатом состоянии. Пневматика используется только для разжима. При потере давления заготовка остаётся зажатой — более безопасный вариант.
    • Гидравлика (любого типа) с обратным клапаном. Обратный клапан запирает масло в рабочей полости. При исправных клапанах и уплотнениях усилие зажима сохраняется длительное время даже при отключении гидростанции. Фактическое время удержания зависит от состояния системы и указывается в документации.
    Гидротиски с усилителем — это настоящая гидравлика или маркетинговый ход?

    Настоящая гидравлика. Внутри корпуса гидромеханических тисков расположена полноценная гидравлическая система: цилиндры-мультипликаторы, обратные клапаны, каналы, заполненные гидравлическим маслом. При повороте рукоятки встроенный мультипликатор создаёт высокое давление внутри корпуса, что и обеспечивает значительное усилие зажима из сравнительно небольшого усилия оператора. Это не «усиленный винт», а именно гидравлический привод с мультипликацией давления.

    Подойдут ли пневмотиски для тяжёлого фрезерования стали?

    Для тяжёлого чернового фрезерования конструкционных и легированных сталей с большой глубиной резания — как правило, нет. Усилие зажима пневмотисков может оказаться недостаточным при высоких тангенциальных силах резания. Для чистового и получистового фрезерования стали с умеренными режимами пневматика допустима, но необходимо провести расчёт: сила трения в зажиме (усилие зажима × коэффициент трения губок) должна превышать силу резания с необходимым коэффициентом безопасности. Силу резания можно определить по справочнику или из CAM-системы. Для тяжёлых режимов необходима гидравлика.

    Нужно ли кардинально менять программу для ЧПУ при переходе на механизированные тиски?

    Нет. Достаточно добавить два M-кода в управляющую программу:

    • В начале цикла (после установки заготовки, перед обработкой): M-код зажима + ожидание подтверждения от датчика.
    • В конце цикла (после обработки, перед снятием детали): M-код разжима.

    Важно: конкретные номера M-кодов не универсальны и зависят от стойки ЧПУ, конфигурации PLC и настроек конкретного станка. Часто в качестве примера используют M10/M11, но фактические коды назначаются при пусконаладке. Не используйте «примерные» номера без проверки по документации вашего станка. Геометрическая часть программы (траектории, подачи, обороты) не меняется.

    Какой ресурс у механизированных тисков?

    Ресурс (число циклов до капитального ремонта) зависит от производителя, модели, условий эксплуатации и своевременности обслуживания. Ориентируйтесь на паспортные данные конкретных тисков. При соблюдении регламента ТО механизированные тиски, как правило, служат многие годы и выдерживают сотни тысяч и более циклов.

    Можно ли переделать старые ручные тиски, приварив к ним пневмоцилиндр?

    Категорически нет. Это опасно по нескольким причинам:

    • Корпус ручных тисков не рассчитан на динамические нагрузки от пневмоцилиндра.
    • Направляющие подвижной губки имеют зазоры, допустимые для ручного зажима, но недопустимые для механизированного (ударные нагрузки при быстром срабатывании).
    • Сварные соединения на чугунном корпусе непредсказуемы по прочности.
    • Отсутствие штатных датчиков, обратных клапанов и средств безопасности.

    Результат такой «модернизации» — риск вырыва заготовки, разрушения тисков и травмирования оператора. Экономия на приобретении нормальных тисков не стоит последствий.


    Типичные ошибки при переходе на механизированные тиски

    Ошибка 1. Покупка пневмотисков без аудита пневмосети

    Давление на магистрали — 6 бар, а в точке подключения у станка — 4 бар из-за потерь в трубопроводе и одновременной работы нескольких пневмоинструментов. Результат: усилие зажима значительно ниже номинального, заготовки сдвигаются.

    Решение: замер давления в точке подключения под нагрузкой, при необходимости — установка ресивера или модернизация магистрали.

    Ошибка 2. Выбор пневматики для тяжёлого фрезерования

    Пневмотиски установлены на станок для черновой обработки стали с большой глубиной резания. Тангенциальная сила резания превышает силу трения в зажиме — заготовка сдвигается. Поломка фрезы, повреждение шпинделя.

    Решение: расчёт сил резания до покупки тисков. Для тяжёлых режимов — гидравлика.

    Ошибка 3. Установка без блока подготовки воздуха

    Пневмотиски подключены напрямую к цеховой магистрали без фильтра. Через несколько месяцев — отказ: конденсат и частицы ржавчины из трубопровода разрушили уплотнения поршня.

    Решение: обязательная установка БПВ (фильтр 5 мкм + регулятор + при необходимости маслораспылитель). Стоимость БПВ невелика. Стоимость ремонта тисков после работы без него — кратно больше.

    Ошибка 4. Экономия на датчиках подтверждения зажима

    Тиски установлены, работают, но датчик подтверждения «не стали подключать — и так видно». Оператор в конце смены забыл зажать заготовку, нажал «Пуск». Фреза врезалась в незакреплённую деталь. Итог: сломанный инструмент, повреждённый шпиндель, травмоопасная ситуация.

    Решение: датчик подтверждения зажима — не опция, а обязательный элемент безопасности. Стоимость индуктивного датчика минимальна. Стоимость ремонта шпинделя — несопоставимо выше.

    Ошибка 5. Игнорирование регламента технического обслуживания

    Пневмотиски отработали больше года без замены уплотнений и фильтра БПВ. Усилие зажима снизилось, но этого никто не заметил — манометра на линии нет. В итоге — серия брака.

    Решение: регламент ТО должен быть распечатан и повешен на стенд у станка. Замена фильтра — ежемесячно. Замена уплотнений — по регламенту производителя.

    Ошибка 6. Отсутствие обучения операторов

    Гидромеханические тиски выданы оператору со словами «разберёшься». Оператор не понял принцип работы усилителя, не активирует его и работает «как на ручных» — просто затягивает винт. Усилие — как у ручных тисков. Тиски простаивают как гидравлические, работая как ручные. Через месяц оператор жалуется: «Эти тиски ничем не лучше старых».

    Решение: инструктаж каждого оператора с демонстрацией на рабочем месте. 15 минут обучения — и тиски работают как задумано.


    Итоги и следующий шаг

    Переход с ручного зажима на механизированный — это не вопрос «нужно или не нужно». Это вопрос «когда и с чего начать».

    Три ключевых вывода

    01
    🔧

    Гидромеханические тиски со встроенным усилителем

    Минимальный порог входа. Не нужна инфраструктура, не нужны доработки станка, не нужно переписывать программы. Просто замена ручных тисков — и стабильное высокое усилие зажима вместо непредсказуемого ручного. Окупаемость — как правило, считанные месяцы.

    02
    💨

    Пневматические тиски

    Скорость и автоматизация. Зажим за секунды по M-коду, интеграция с роботом, работа в безлюдном режиме. Оптимальны для серийного производства на ОЦ. Окупаемость — зачастую считанные недели (при полной загрузке станка).

    03
    ⚙️

    Гидравлические тиски с внешней станцией

    Максимальная мощность. Высокое усилие зажима, полная автоматизация, безлюдные технологии. Для тяжёлого фрезерования и горизонтальных ОЦ. Окупаемость — быстрая, за счёт дополнительного фонда рабочего времени.

    Практическая рекомендация

    Начните с пилотного проекта на самом загруженном станке с максимальной стоимостью станко-часа. Проведите хронометраж «до» и «после», зафиксируйте экономический эффект. Эти цифры — лучший аргумент для масштабирования на весь парк оборудования.

    Порог входа ниже, чем кажется. Гидромеханические тиски не требуют никакой инфраструктуры и устанавливаются за минуты. Пневматика подключается к имеющейся сети. А экономический эффект начинается с первой смены.

    Связанные материалы:

    • Станочные тиски — полный каталог для фрезерных и сверлильных станков
    • Слесарные тиски — для ручных операций и доводки
    • Аксессуары и запчасти для тисков — сменные губки, ремкомплекты, крепёж

    Похожие публикации

    Тиски для фрезерного станка
    Руководства по выбору
    Тиски для фрезерного станка
    16 февраля 2026
    Тиски для сверлильного станка
    Руководства по выбору
    Тиски для сверлильного станка
    Тиски для станков с ЧПУ
    Руководства по выбору
    Тиски для станков с ЧПУ
    Виды станочных тисков
    База знаний
    Виды станочных тисков
    Как выбрать станочные тиски
    Руководства по выбору
    Как выбрать станочные тиски
    Как проверить точность фрезерного станка
    Эксплуатация и сервис
    Как проверить точность фрезерного станка
    • Комментарии
    Загрузка комментариев...
    тиски
    оснастка
    Назад к списку
    • Все публикации240
      • Руководства по выбору83
      • Технологии и тренды14
      • Экономика производства18
      • Сравнения и обзоры64
      • Эксплуатация и сервис33
      • База знаний28
    вальцы
    гидроабразивные
    гильотинные ножницы
    заточные
    компрессоры
    контактная сварка
    лазерные
    ленточнопильные
    листогибочне прессы
    листогибочные прессы
    листогибы
    оснастка
    плазменные
    рейсмусовые
    сварка
    сварочные полуавтоматы
    сверлильные
    тиски
    токарные
    точечная сварка
    форматно-раскроечные
    фрезерные
    фуговальные
    Подпишитесь на рассылку наших новостей и акций
    Подписаться
    Подписаться
    на новости и акции
    Связаться с нами
    +7 (831) 282-44-77
    +7 (831) 282-44-77
    8 (800) 505-81-47
    E-mail
    post@sterbrust.com
    post@sterbrust.ru
    Адрес
    г. Нижний Новгород, ул. Короленко, 19Б, оф. 219
    Режим работы
    ПН-ПТ, 9:00 - 18:00
    post@sterbrust.com
    post@sterbrust.ru
    г. Нижний Новгород, ул. Короленко, 19Б, оф. 219
    Интернет-магазин
    Каталог
    Акции
    Бренды
    Услуги
    Конструкторские услуги
    Пусконаладочные работы
    Калькуляторы
    Компания
    О компании
    Новости
    Реквизиты
    Сертификаты
    Отзывы
    Вакансии
    Правовая информация
    Получение и оплата
    Способы оплаты
    Способы доставки
    Лизинг
    Рассрочка 0%
    Поддержка
    Гарантия
    Возврат и обмен
    Сервисные центры
    Статьи
    Контакты
    © 2026 Стербруст
    Конфиденциальность

    На информационном ресурсе применяются рекомендательные технологии.

    Все ресурсы сайта sterbrust.com, включая (но не ограничиваясь) текстовую, графическую, фотографическую и видео информацию, структуру, дизайн и оформление страниц, доменное имя, фирменное наименование являются объектами авторского права и прав на интеллектуальную собственность, защищены российским законодательством и международными соглашениями об охране авторских прав. Запрещается любое использование содержания страниц и контента данного сайта на других площадках без предварительного согласия правообладателя. Запрещаются любые иные действия, в результате которых у пользователей Интернета может сложиться впечатление, что представленные материалы не имеют отношения к sterbrust.com.

    ГлавнаяКаталог0КорзинаКонтакты0СравнениеАкцииЛицензииДокументыКабинетБрендыОтзывыБлог
