Кривой рез на ленточнопильном станке — проблема, с которой сталкивается каждый заготовительный участок. Полотно уводит в сторону, на кромке появляются заусенцы, заготовки уходят в брак или требуют дополнительной обработки. Причин много: от неправильных режимов до износа станка. Разберём типичные дефекты, их причины и способы устранения — от простой настройки до замены оборудования.
Человеческий фактор
До 60% дефектов на ручных станках — ошибки оператора
Износ станка
Направляющие, ролики, люфты — главные причины увода
Неправильные режимы
Скорость, подача, полотно — настройка без затрат
Натяжение и вибрации
Недостаточное натяжение — частая причина волны
Типичные дефекты реза и их признаки
Прежде чем искать причину, нужно точно определить тип дефекта. Разные проблемы требуют разных решений.
Увод полотна (косой рез)
- Рез отклоняется от вертикали на 1–5 мм и более
- Заготовка имеет форму «клина» — одна сторона толще другой
- Отклонение стабильное (всегда в одну сторону) или хаотичное
- Увеличенный припуск на последующую обработку
- Брак при жёстких допусках
- Перерасход материала
Волнистый рез
- Поверхность реза имеет волнообразный профиль
- «Волны» могут быть мелкими (вибрация) или крупными (увод)

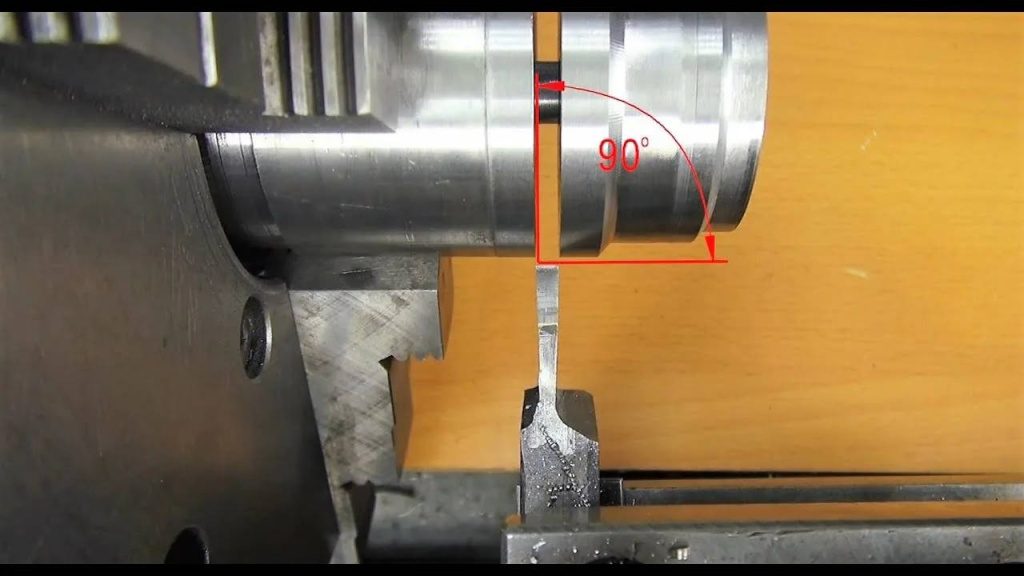

- Рез может быть перпендикулярным, но неровным
- Увеличенный объём последующей обработки
- Снижение производительности
- Ускоренный износ полотна
Заусенцы и грат
- Острые выступы металла на кромке реза
- Преимущественно на нижней стороне заготовки
- Могут быть по всей длине или локально
- Травмоопасность при обращении с заготовками
- Дополнительная операция зачистки
- Проблемы при последующей сборке
Перегрев зоны реза

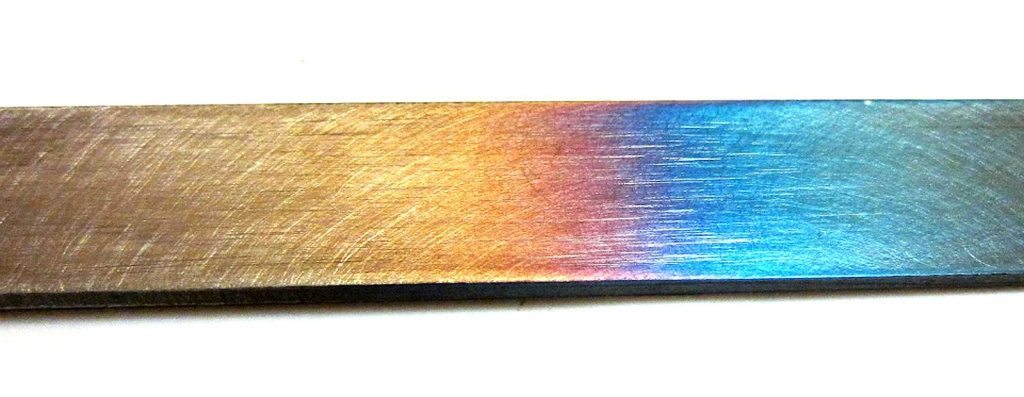

- Цвета побежалости на кромке (синий, жёлтый, коричневый)
- Характерный запах горелого масла
- Горячая заготовка и полотно после реза
- Изменение структуры металла
- Снижение ресурса полотна в 2–5 раз
- Ухудшение качества поверхности
Причина 1 — человеческий фактор

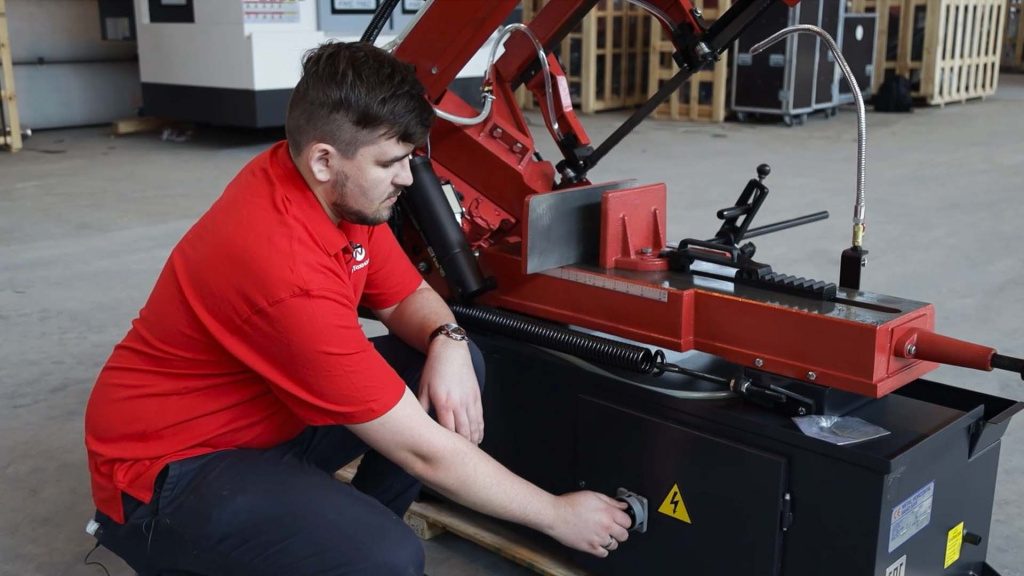

На ручных станках до 60% дефектов связаны с действиями оператора. Это не вина конкретного человека — это особенность ручного управления.
Типичные ошибки оператора
| Ошибка | Что происходит | Результат |
|---|---|---|
| Неравномерное давление подачи | Полотно то «зарывается», то «гладит» | Волнистый рез, наклёп |
| Паузы в процессе реза | Полотно трётся о металл без резания | Перегрев, затупление |
| Неправильный выбор скорости | Слишком быстро или медленно для материала | Увод, износ зубьев |
| Слабый зажим заготовки | Заготовка смещается при резке | Косой рез, опасность |
| Игнорирование СОЖ | Работа «на сухую» | Перегрев, заусенцы |
Почему это сложно исправить
- Постоянное давление подачи на протяжении всего реза (5–15 минут)
- Одинаковые режимы от заготовки к заготовке
- Непрерывность процесса без микропауз
Усталость накапливается к концу смены — качество падает. При сменной работе разные операторы дают разный результат.
Решение — полуавтоматизация
- Гидравлика обеспечивает постоянное давление подачи
- Цикл выполняется автоматически, без пауз
- Оператор только загружает заготовку и нажимает «Пуск»
Результат: стабильное качество независимо от смены и оператора.
Причина 2 — износ станка
Изношенные направляющие и люфты в раме — главная причина хронического увода полотна. Если станку больше 7–10 лет при интенсивной эксплуатации — износ вероятен.
Что изнашивается в первую очередь
| Узел | Признаки износа | Влияние на рез |
|---|---|---|
| Направляющие ролики | Люфт, биение, выработка канавки | Увод полотна, волна |
| Подшипники роликов | Шум, нагрев, люфт | Вибрация, неровный рез |
| Направляющие рамы | Люфт при покачивании | Косой рез |
| Шкивы привода | Выработка канавки, биение | Проскальзывание полотна |
| Гидроцилиндр подачи | Рывки, неравномерность хода | Волнистый рез |
Как проверить износ

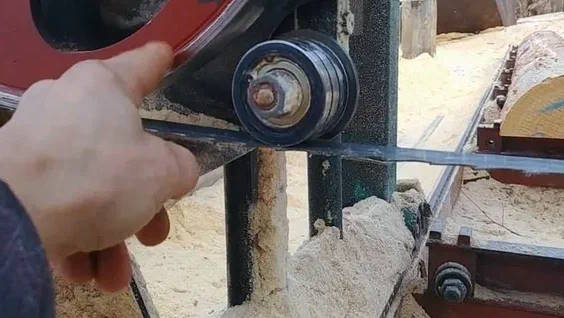

Диагностика направляющих роликов
- Снимите полотно
- Прокрутите каждый ролик вручную
- Покачайте ролик — люфта быть не должно
- Осмотрите поверхность — канавка износа более 0,3 мм критична
Диагностика рамы
- Зафиксируйте раму в нижнем положении
- Попробуйте покачать её в горизонтальной плоскости
- Люфт более 0,5 мм — износ направляющих
Диагностика гидравлики
- Опустите раму на заготовку
- Наблюдайте за плавностью хода
- Рывки, провалы, неравномерность — износ или воздух в системе
Диагностика износа ленточнопильного станка
Видеоинструкция: как проверить направляющие ролики, люфт рамы и состояние гидравлики — пошаговая диагностика своими силами
Ремонт или замена?
| Состояние станка | Рекомендация | Обоснование |
|---|---|---|
| Износ роликов и подшипников | Ремонт | Стоимость 20 000–50 000 ₽, продлит ресурс на 3–5 лет |
| Износ направляющих рамы | Оценка стоимости | Ремонт может стоить 30–40% от нового станка |
| Множественный износ + возраст 10+ лет | Замена | Ремонт нецелесообразен экономически |
| Трещины в станине | Замена | Ремонт невозможен |
Не можете определить причину дефектов?
Оставьте заявку — проведём диагностику и дадим рекомендации. Поможем с настройкой станка или подберём новый.
Причина 3 — неправильные режимы и полотно
Даже исправный станок даёт брак при неправильных настройках. Это самая распространённая причина дефектов, которую можно устранить без затрат.
Ошибки выбора полотна
| Ошибка | Последствия | Правильное решение |
|---|---|---|
| Слишком крупный шаг зуба | Вибрация, грубый рез | Для тонкостенных — мелкий шаг (10–14 TPI) |
| Слишком мелкий шаг | Забивание стружкой, перегрев | Для массивных — крупный шаг (3–6 TPI) |
| M42 для нержавейки | Быстрый износ, увод | Использовать M51 |
| Изношенное полотно | Увод, волна, перегрев | Замена при первых признаках затупления |
| Неправильная разводка | Узкий пропил, заклинивание | Подбор под материал |
Ошибки выбора скорости
Оптимальные скорости полотна для разных материалов:
| Материал | Скорость полотна | Что будет при превышении |
|---|---|---|
| Углеродистая сталь | 50–80 м/мин | Приемлемо до 90 м/мин |
| Легированная сталь | 40–60 м/мин | Перегрев, износ зубьев |
| Нержавейка (AISI 304) | 25–35 м/мин | Наклёп, увод, перегрев |
| Нержавейка (AISI 316) | 20–30 м/мин | Критический перегрев |
| Алюминий | 80–150 м/мин | Налипание, забивание |
| Медь, латунь | 60–100 м/мин | Задиры на поверхности |
Ошибки давления подачи
Слишком высокое давление
- Мелкая стружка
- Перегрузка привода
- Сколы зубьев
- Увод в начале реза
Слишком низкое давление
- Пылевидная стружка
- «Глажение» металла
- Наклёп
- Перегрев

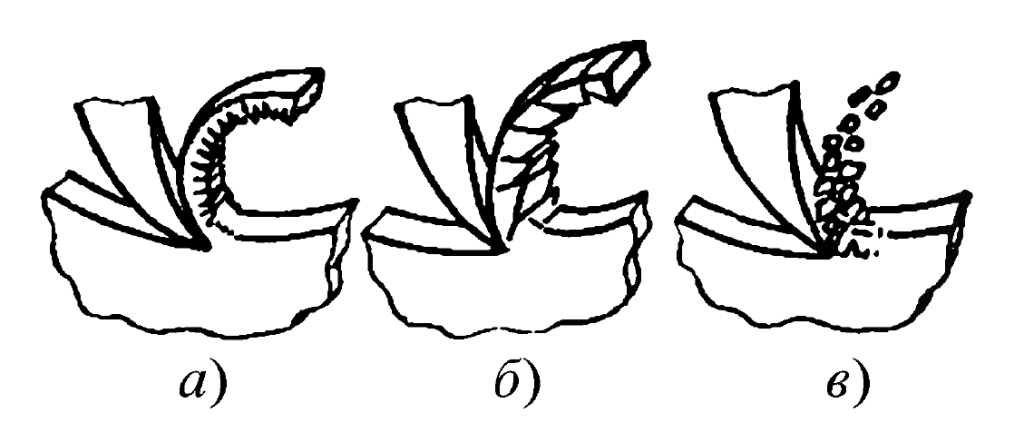

Правильная стружка
Витая, средней толщины, слегка тёплая, не раскалённая — признак оптимального режима резания.
Причина 4 — натяжение полотна и вибрации
Недостаточное натяжение — частая причина увода, которую легко устранить.
Как проверить натяжение
Метод 1: по прогибу
- Натяните полотно штатным механизмом
- Нажмите на полотно пальцем в середине свободного участка
- Прогиб должен быть 3–5 мм при усилии около 2–3 кг
Метод 2: по индикатору
- Современные станки имеют индикатор натяжения
- Значение должно соответствовать рекомендациям производителя
- Типовое значение: 250–300 Н/мм² для полотна 27×0,9 мм
Причины недостаточного натяжения
| Причина | Решение |
|---|---|
| Оператор не дотянул | Обучение, регламент проверки |
| Износ механизма натяжения | Ремонт или замена |
| Растяжение полотна | Замена полотна |
| Износ шкивов | Замена шкивов |
Источники вибраций
Внутренние источники
- Дисбаланс шкивов — проверить биение, заменить
- Износ подшипников привода — характерный гул, нагрев
- Люфт в редукторе — проверить при выключенном станке
Внешние источники
- Неровный пол — использовать виброопоры
- Близко расположенное оборудование — проверить развязку фундаментов
- Ослабленные крепления — протянуть анкера
Как полуавтоматы минимизируют брак
Переход с ручного станка на полуавтомат снижает процент брака в 3–5 раз. Это не маркетинг — это следствие конструктивных различий.
Что обеспечивает полуавтомат
| Функция | Как работает | Эффект |
|---|---|---|
| Гидравлическая подача | Постоянное давление на всём резе | Нет провалов и рывков |
| Автоматический цикл | Рез без участия оператора | Нет пауз и неравномерности |
| Регулировка давления | Настройка под материал | Оптимальный режим всегда |
| Гидрозажим | Стабильная фиксация заготовки | Нет смещения при резке |
| Система СОЖ | Непрерывная подача охлаждения | Нет перегрева |
Сравнение результатов
| Параметр | Ручной станок | Полуавтомат |
|---|---|---|
| Отклонение реза | ±1–3 мм | ±0,5–1 мм |
| Процент брака | 5–15% | 1–3% |
| Ресурс полотна | 50–80 резов | 100–150 резов |
| Производительность | 15–25 резов/час | 30–50 резов/час |
| Зависимость от оператора | Высокая | Минимальная |
Когда ремонтировать старый станок, а когда менять
Ремонт оправдан, если:
- Станку менее 8–10 лет
- Износ локальный (только ролики, только подшипники)
- Станина без трещин и деформаций
- Стоимость ремонта менее 30% от нового станка
- После ремонта ожидается ресурс ещё 5+ лет
Замена оправдана, если:
- Станку более 10–12 лет при интенсивной работе
- Множественный износ нескольких узлов
- Трещины в станине или раме
- Нужен переход на полуавтомат (рост объёмов)
- Стоимость ремонта более 40% от нового станка
- Частые простои из-за поломок
Экономическое сравнение
Пример: ручной станок 12 лет, требуется комплексный ремонт
| Вариант | Затраты | Результат |
|---|---|---|
| Ремонт | 120 000 ₽ | Ещё 3–5 лет, те же проблемы с качеством |
| Новый ручной | 150 000 ₽ | 10 лет ресурса, но те же ограничения |
| Полуавтомат | 320 000 ₽ | 10–12 лет, снижение брака, рост производительности |
- Экономия на браке: 30 000–50 000 ₽/год
- Экономия на полотнах: 20 000–40 000 ₽/год
- Рост производительности: эквивалент 100 000–200 000 ₽/год
Срок окупаемости разницы: 12–18 месяцев.
Чек-лист устранения дефектов
Пошаговый алгоритм для станочника и технолога:
Определите тип дефекта
- ☐ Косой рез (увод в одну сторону)
- ☐ Волнистый рез
- ☐ Заусенцы
- ☐ Перегрев
Проверьте полотно
- ☐ Степень износа зубьев
- ☐ Соответствие шага материалу
- ☐ Правильность установки (направление)
- ☐ Натяжение (прогиб 3–5 мм)
Проверьте режимы
- ☐ Скорость соответствует материалу
- ☐ Давление подачи оптимально
- ☐ СОЖ поступает в зону реза
Проверьте станок
- ☐ Люфт направляющих роликов
- ☐ Люфт рамы
- ☐ Плавность хода гидравлики
- ☐ Вибрации при работе
- Если проблема в настройках — скорректировать
- Если износ локальный — ремонт
- Если износ множественный + возраст — замена
FAQ — частые вопросы
Причины: затупление зубьев с одной стороны, износ одного из направляющих роликов, неправильная разводка зубьев, дефект полотна. Начните с замены полотна — если проблема осталась, проверяйте ролики.
Проверьте: натяжение полотна (часто недостаточное), износ подшипников роликов, соответствие шага зуба толщине материала. Для тонкостенных труб и профиля нужен мелкий шаг — 10–14 TPI.
Причины: слишком высокая скорость для материала, недостаточная подача СОЖ, неправильный шаг зуба, работа по наклёпанному слою (паузы в резе). Для нержавейки скорость не выше 35 м/мин, обязательно СОЖ.
При интенсивной эксплуатации (100+ резов/день) — каждые 2–3 года. При средней нагрузке — 4–5 лет. Признаки износа: люфт, видимая выработка, биение полотна.
Зависит от причины. Если износ только роликов — да, замена решит проблему. Если изношены направляющие рамы и станина — ремонт может быть дороже замены станка на новый.
Заключение
Кривой рез, увод полотна и заусенцы — следствие четырёх групп причин: человеческий фактор, износ станка, неправильные режимы, проблемы с натяжением. Первый шаг — диагностика: определить тип дефекта и проверить очевидные причины (полотно, настройки). Если станок изношен или ограничения ручного управления критичны — переход на полуавтомат решает большинство проблем.
✓ Можно устранить настройкой
- Неправильная скорость полотна
- Недостаточное натяжение
- Несоответствие шага зуба материалу
- Проблемы с подачей СОЖ
✕ Требует ремонта/замены
- Износ направляющих роликов
- Люфт рамы
- Износ гидравлики
- Трещины в станине
