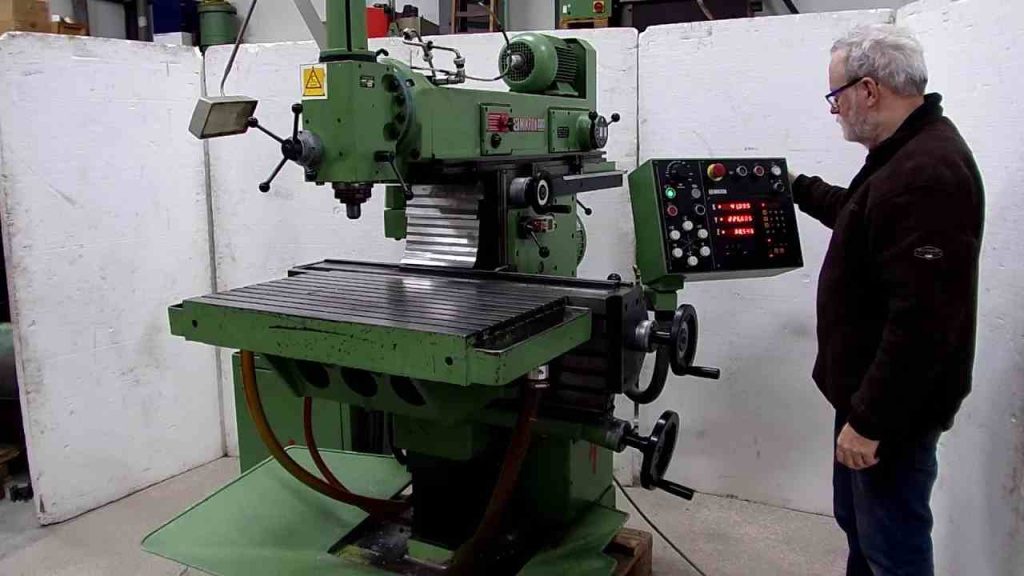

Универсальный фрезерный станок — надёжный инструмент, проверенный десятилетиями. Но при серийном производстве его преимущества превращаются в недостатки. Гибкость ручного управления оборачивается потерями времени, разбросом размеров и зависимостью от квалификации оператора. Эта статья показывает, где именно производство теряет деньги и при каком объёме серий переход на ЧПУ становится экономически неизбежным.
Время переналадки — главный пожиратель прибыли
На универсальном станке переналадка занимает 40–120 минут на каждую новую деталь. Это время, когда станок не производит продукцию, но потребляет ресурсы.
Из чего складывается переналадка
| Операция | Время на ручном станке | Время на ЧПУ |
|---|---|---|
| Изучение чертежа, планирование обработки | 10–20 мин | 0 (заложено в программу) |
| Установка и выверка заготовки | 10–15 мин | 5–7 мин |
| Установка и привязка инструмента | 15–30 мин | 3–5 мин (автомат) |
| Настройка режимов, пробные проходы | 15–40 мин | 2–3 мин |
| Контроль первой детали | 10–15 мин | 5–7 мин |
| Итого | 60–120 мин | 15–25 мин |
Потери при мелкосерийном производстве
При серии в 20 деталей и времени обработки 30 минут на деталь:
Ручной станок
- 90 мин переналадки + 600 мин обработки
- Итого: 690 минут
- Переналадка — 13% времени
ЧПУ
- 20 мин переналадки + 400 мин обработки
- Итого: 420 минут
- Переналадка — 5% времени
При 10 разных партиях в месяц потери составляют 45 часов — почти полная рабочая неделя.
Разброс размеров — первая деталь vs сотая
На ручном станке разброс размеров в партии достигает ±0,05–0,1 мм даже при работе опытного фрезеровщика. Это следствие конструкции, а не квалификации.
Причины нестабильности размеров
| Фактор | Влияние на размер |
|---|---|
| Люфты в механизмах подачи | ±0,02–0,05 мм при каждом реверсе |
| Ручное позиционирование по лимбам | Погрешность считывания ±0,02 мм |
| Тепловое расширение | До 0,03 мм на 100 мм при нагреве шпинделя |
| Износ инструмента | 0,01–0,02 мм на каждые 20–30 деталей |
| Усталость оператора | Рост погрешности на 20–40% к концу смены |
Последствия для серийного производства
При допуске ±0,05 мм и разбросе ±0,08 мм:
Начало серии
Детали в допуске — станок холодный, оператор свежий
Середина серии
Детали на границе допуска — накапливается износ и нагрев
Конец серии
Часть деталей уходит в брак — оператор устал, инструмент изношен
При серии 100 деталей и себестоимости заготовки 1 500 руб.:
- Ручной станок: 5% × 100 × 1 500 = 7 500 руб.
- ЧПУ: 0,5% × 100 × 1 500 = 750 руб.
Разница — 6 750 руб. на одной партии.
Человеческий фактор и многосменная работа
Универсальный станок работает руками оператора. Качество напрямую зависит от его состояния, опыта и мотивации.
Проблема масштабирования
Для работы в 2–3 смены нужны 2–3 квалифицированных фрезеровщика одного уровня. Реальность:
Дефицит кадров
Фрезеровщиков 5–6 разряда на рынке труда критически мало
Разница в квалификации
Разница между сменами = разница в качестве
Ночная смена
Традиционно даёт больше брака
Зависимость выработки от времени суток
| Период смены | Производительность | Уровень брака |
|---|---|---|
| Первые 2 часа | 100% | Базовый |
| Середина смены | 90–95% | Базовый |
| Последние 2 часа | 75–85% | +30–50% к базовому |
| Ночная смена | 70–80% | +50–80% к базовому |
Программа не устаёт, не отвлекается и не торопится домой.
Невозможность документирования
На ручном станке техпроцесс — в голове оператора. При его отсутствии:
- Другой фрезеровщик тратит время на «вникание»
- Нет гарантии повторения результата
- При увольнении опыт уходит с человеком
На ЧПУ программа хранится в памяти. Повторный заказ через год выполняется идентично первому.
Хотите узнать, сколько теряет ваш участок?
Рассчитаем стоимость потерь на ручном оборудовании и покажем, как ЧПУ окупится на вашей номенклатуре.
Расчёт себестоимости — ручной станок vs ЧПУ
Себестоимость детали при серийном производстве — главный критерий выбора оборудования.
Исходные данные для расчёта
- Деталь: корпус с 4 карманами, 8 отверстий, 2 уступа
- Материал: сталь 45
- Габариты: 150 × 100 × 50 мм
Сравнительная таблица себестоимости
| Параметр | Ручной станок | ЧПУ |
|---|---|---|
| Время обработки 1 детали | 48 мин | 14 мин |
| Ставка оператора (с налогами) | 900 руб./час | 650 руб./час |
| Затраты на труд | 720 руб. | 152 руб. |
| Расход инструмента | 85 руб. | 55 руб. |
| Потери на браке (усреднённо) | 60 руб. | 8 руб. |
| Себестоимость обработки | 865 руб. | 215 руб. |
Себестоимость в зависимости от объёма серии
| Объём серии | Себестоимость (ручной) | Себестоимость (ЧПУ) | Разница |
|---|---|---|---|
| 10 шт. | 955 руб.* | 315 руб.* | 640 руб. |
| 50 шт. | 883 руб. | 235 руб. | 648 руб. |
| 100 шт. | 874 руб. | 225 руб. | 649 руб. |
| 500 шт. | 867 руб. | 218 руб. | 649 руб. |
64 900 руб. на одной серии — это деньги, которые уходят из-за работы на ручном оборудовании.
Кейс — завод металлоконструкций
Исходная ситуация
- Типовая серия: 80–120 штук
- Оборудование: три универсальных фрезерных станка 6Р82, возраст 20+ лет
Проблемы:
- Время изготовления партии 100 шт. — 3 рабочих дня
- Брак — 4–6% (несоосность отверстий)
- Срыв сроков — 2–3 заказа в месяц
- Зависимость от одного опытного фрезеровщика
Решение

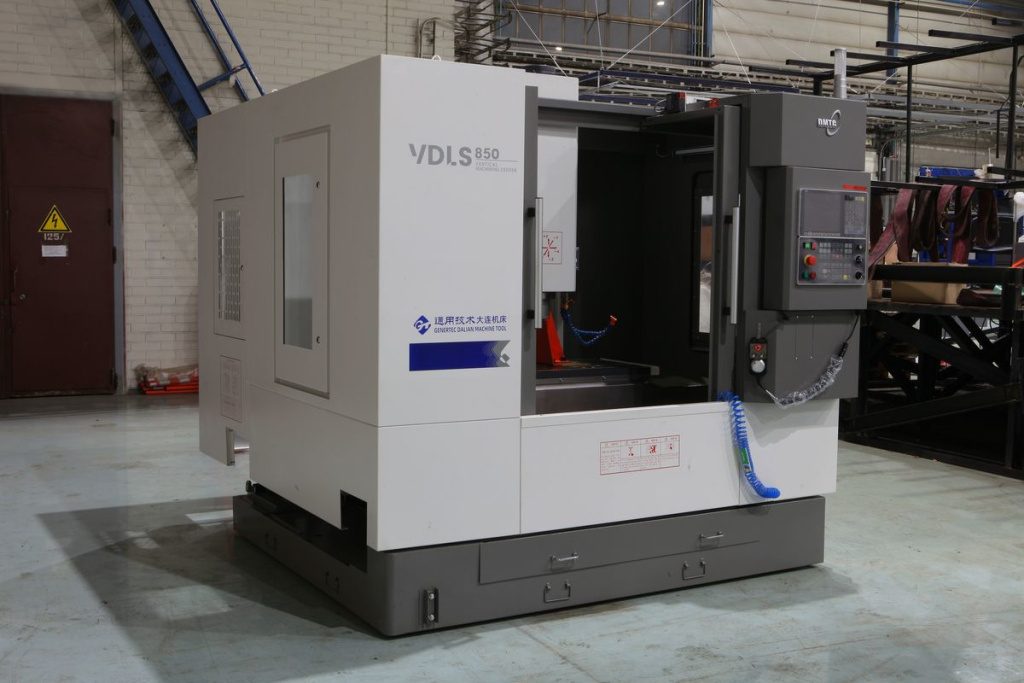

Закупка одного вертикального обрабатывающего центра с ЧПУ, стол 800 × 400 мм.
Результат через 3 месяца
| Параметр | До | После |
|---|---|---|
| Время на партию 100 шт. | 3 дня (24 часа) | 8 часов |
| Брак | 4–6% | 0,4% |
| Срывы сроков | 2–3/месяц | 0 |
| Операторы | 3 фрезеровщика | 1 оператор ЧПУ |
Окупаемость оказалась быстрее расчётной за счёт роста объёмов — клиенты оценили стабильные сроки.
Точка безубыточности — когда пора переходить на ЧПУ
Точка безубыточности — объём производства, при котором экономия на операционных затратах покрывает разницу в стоимости оборудования.
Формула расчёта
= Разница в стоимости станков ÷ (Экономия на детали × Целевой срок окупаемости в мес.)
Пример расчёта
Разница в стоимости
3 000 000 руб.
Экономия на детали
650 руб.
Целевой срок окупаемости
24 месяца
Минимальный объём = 3 000 000 ÷ (650 × 24) = 192 детали/месяц
При производстве от 200 деталей в месяц ЧПУ окупается за 2 года.
Ориентировочные точки перехода
| Сложность деталей | Минимальная серия для перехода на ЧПУ |
|---|---|
| Простые (плоскости, пазы) | От 150–200 шт./месяц |
| Средние (карманы, отверстия с допуском) | От 80–120 шт./месяц |
| Сложные (контуры, сопряжения) | От 30–50 шт./месяц |
| Высокоточные (IT7 и жёстче) | ЧПУ безальтернативен при любом объёме |
FAQ — часто задаваемые вопросы
Технически возможно, но редко оправдано. Механика универсального станка (направляющие скольжения, люфты, износ) не позволяет реализовать точность ЧПУ.
Стоимость модернизации — 40–60% от нового станка, а результат хуже. Исключение — станки в идеальном состоянии с минимальным износом.
При загрузке от 50–60%. Если станок работает одну смену с простоями — экономия от ЧПУ не перекроет разницу в стоимости.
При двухсменной работе с загрузкой 70%+ окупаемость сокращается до 12–18 месяцев.
Да, если общий объём достаточен. 10 разных деталей по 30 штук — это 300 деталей в месяц, ЧПУ окупается.
Современные станки хранят сотни программ, переход между заказами — 10–20 минут. Диалоговое программирование позволяет создавать простые программы прямо на стойке за 15–30 минут.
Оставить 1–2 единицы для:
- Единичных простых деталей
- Доработки и подгонки
- Обучения персонала
- Срочных заказов без готовой программы
Остальные — продать или списать. Гибридный парк (ЧПУ + ручные) оптимален для большинства производств.
Заключение
Универсальный фрезерный станок не устарел — но его область применения сузилась до единичных деталей и ремонтных задач. При серийном производстве от 50–100 деталей в месяц ручной станок становится источником потерь: на переналадку, брак, зависимость от персонала и невозможность масштабирования.
Расчёт показывает: экономия на себестоимости детали при переходе на ЧПУ — от 60 до 75%. Это не маркетинговый аргумент, а математика, которую можно проверить на ваших деталях.
