На практике встречаются случаи, когда дорогостоящий станок выходит из строя из-за конденсата и загрязнений в пневмолинии. Ремонт шпинделя, замена пневмоострова, две недели простоя — и всё потому, что на этапе организации пневмосистемы не установили осушитель или вовремя не заменили фильтроэлемент. Это не редкость: проблемы из-за некачественного сжатого воздуха регулярно встречаются на производствах.
Качество сжатого воздуха — один из самых недооценённых факторов надёжности станочного парка. При выборе компрессора обычно считают мощность, сравнивают бренды, торгуются за цену. А всё, что стоит после него — фильтры, осушители, маслоотделители, автослив конденсата — воспринимают как «опцию». Результат предсказуем: дорогостоящие ремонты, внеплановые простои и необъяснимый брак.
В этой статье разберём, из чего состоит система подготовки сжатого воздуха, что происходит без неё, сколько это стоит в рублях и дадим практический чек-лист для аудита вашей пневмосистемы.
Зачем станкам «чистый» воздух: что делает сжатый воздух в металлообработке
Сжатый воздух в станках с ЧПУ используется как рабочая среда для множества функций. Конкретный набор зависит от модели и конфигурации станка, но чаще всего воздух задействован в следующих узлах и системах:
- Обдув зоны резания — удаление стружки из зоны обработки
- Пневмоцилиндры зажимных устройств — зажим и разжим заготовки (на станках с пневматическим приводом зажима)
- Автоматическая смена инструмента (ATC) — разжим/зажим инструмента в шпинделе, привод манипулятора магазина
- Пневматические датчики контроля — контактные щупы, датчики обрыва инструмента
- Пневмоостров и электропневматические клапаны — управление подачей СОЖ, переключение режимов
- Система MQL (минимальная смазка) — подача воздушно-масляного тумана в зону резания
- Герметизация шпинделя (air purge / air seal) — воздушный барьер, защищающий подшипники от попадания СОЖ и стружки (применяется в части конструкций)
- Пневматические противовесы — балансировка и позиционирование осей в ряде станков
Это рабочая среда, от качества которой зависят надёжность пневмокомпонентов, стабильность процессов и ресурс узлов станка. Грязный воздух — нестабильная работа, повышенный износ, рост вероятности брака и внеплановых ремонтов. Конкретный перечень потребителей и требования к воздуху указаны в паспорте станка.
Что содержит воздух «из компрессора» — и почему он опасен
На выходе компрессора — далеко не чистый газ. Это смесь, содержащая несколько видов загрязнителей:
Влага (конденсат)
Атмосферный воздух всегда содержит влагу. При сжатии она концентрируется, при охлаждении — выпадает в виде конденсата (эффект точки росы). Количество конденсата зависит от производительности компрессора, температуры и влажности входящего воздуха, режима работы и наличия доохладителя. Для ориентира: компрессор средней мощности за 8-часовую смену способен сгенерировать десятки литров конденсата. Чем выше температура и влажность — тем больше.
Масло компрессорное
Аэрозоль и пары масла попадают в воздушный поток из маслозаполненных винтовых компрессоров — самого распространённого типа на производствах. Концентрация на выходе зависит от типа и состояния компрессора, а также от эффективности встроенного маслосепаратора.
Твёрдые частицы
Окалина и продукты коррозии из трубопроводов, ржавчина, атмосферная пыль, прошедшая через входной фильтр компрессора.
Микроорганизмы
Актуально прежде всего для пищевых и фармацевтических производств, но учитываются стандартом ISO.
Примечание: даже безмасляные компрессоры не гарантируют полное отсутствие масла в воздушной линии. В воздухе могут присутствовать углеводороды из окружающей среды, а загрязнения могут поступать из трубопроводов и арматуры. Класс чистоты по маслу подтверждается измерением по ISO 8573.
Результат — коррозия, засорение клапанов, повреждение уплотнений и подшипников.
Стандарт ISO 8573-1 (ГОСТ Р ИСО 8573-1): классы чистоты сжатого воздуха
Стандарт нормирует три независимых параметра: содержание твёрдых частиц (по нескольким размерным группам), воду (точка росы под давлением) и масло. Обозначение класса — тройка чисел: частицы.вода.масло.
Это температура, при которой влага начинает конденсироваться из сжатого воздуха при данном рабочем давлении. Чем ниже PDP — тем суше воздух. При выборе осушителя учитывайте фактическое давление и температуру в системе, а также минимальную температуру на трассе.
Таблица классов чистоты ISO 8573-1 (упрощённая, по влажности и маслу)
| Класс | Точка росы под давлением (°C) | Содержание масла (мг/м³) |
|---|---|---|
| 1 | ≤ −70 | ≤ 0,01 |
| 2 | ≤ −40 | ≤ 0,1 |
| 3 | ≤ −20 | ≤ 1,0 |
| 4 | ≤ +3 | ≤ 5,0 |
Стандарт также нормирует содержание твёрдых частиц по нескольким размерным группам (0,1–0,5 мкм; 0,5–1 мкм; 1–5 мкм) — для краткости они не приведены в этой таблице. Полные данные — в действующей редакции ISO 8573-1:2010 / ГОСТ Р ИСО 8573-1. Стандарт определяет и дополнительные классы (5–9) для некоторых параметров.
Требования к качеству воздуха зависят от производителя и конкретных узлов станка (ATC, зажим, пневмоклапаны, шпиндельный воздушный барьер, MQL). Приведённые ниже классы и цифры — ориентиры. Окончательные значения берите из паспорта/мануала конкретной модели станка. Если в документации нет требований в формате ISO 8573-1, уточните их у производителя или дилера.
Три врага станка: влага, масло, частицы — последствия и цена
Влага (конденсат)
- Коррозия внутренних полостей пневмоцилиндров → заклинивание зажимов, ненадёжная фиксация заготовки, аварийная остановка
- Вода в полости шпинделя (на станках с воздушным барьером) → риск нарушения смазки подшипников → биение, потеря точности. Ремонт шпинделя — дорогостоящая операция, стоимость зависит от модели и объёма работ
- Сбои пневматических датчиков → ложные срабатывания, необъяснимые ошибки на стойке ЧПУ
- Замерзание конденсата в зимний период (неотапливаемые цеха, магистрали между корпусами) → полная остановка пневмосистемы, разрыв трубопроводов
Масло (компрессорное)
- Деградация уплотнений — несовместимость компрессорного масла с материалом уплотнений (конкретных марок эластомеров) может ускорять износ и вызывать потерю герметичности пневмоцилиндров. Эффект зависит от материала уплотнения и состава масла
- Загрязнение системы MQL — компрессорное масло смешивается с технологическим → непредсказуемый износ инструмента
- Масляный туман в зоне резания → проблемы с адгезией при последующей покраске, порошковом покрытии или гальванике — брак на следующем переделе
- Нагар в пневмоклапанах → залипание золотников, некорректная работа распределителей
Твёрдые частицы
- Абразивный износ золотников пневмораспределителей → утечки, рост потребления воздуха
- Засорение дросселей и регуляторов давления → нестабильное давление, рывки при перемещениях
- Повреждение уплотнений пневмокомпонентов → преждевременный выход из строя пневмоостровов, клапанов
Каждый загрязнитель — это не абстрактный риск, а конкретные деньги.
«Цена экономии» (ориентировочные соотношения):
— Стоимость фильтроэлемента несопоставима со стоимостью замены пневмоострова или ремонта шпинделя
— Расходы на осушитель — в разы ниже, чем стоимость ремонта шпинделя плюс простой на время ожидания запчастей
— Автослив конденсата за несколько тысяч рублей может предотвратить замерзание и дорогостоящий ремонт магистрали
Конкретные суммы зависят от модели станка, бренда пневмокомпонентов и стоимости вашего простоя.
Система подготовки воздуха: из чего состоит и как работает
Типовая схема в правильной последовательности:

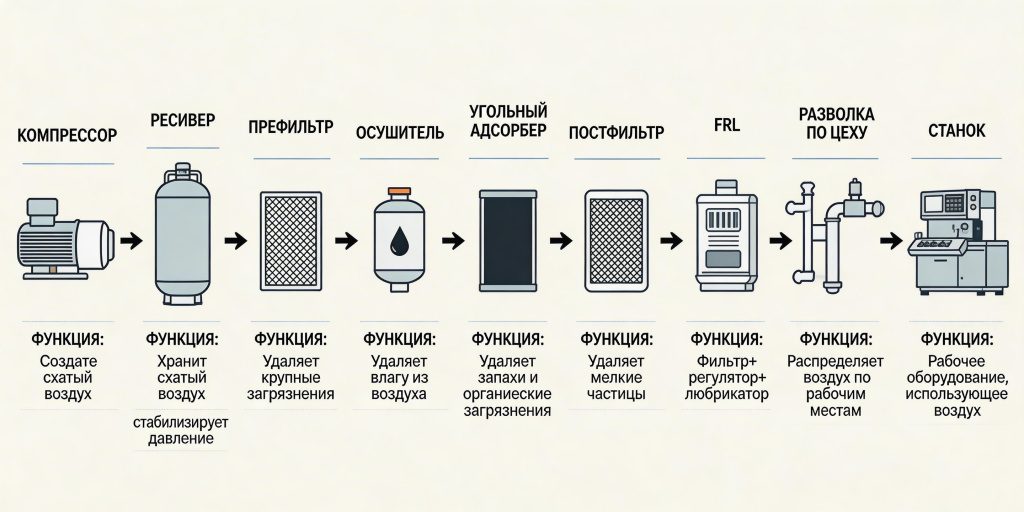

Компрессор → Ресивер → Предфильтр (грубая очистка) → Осушитель → Постфильтр(ы) (тонкая очистка) → Угольный адсорбер (при необходимости) → Разводка по цеху → Регулятор/FRL у потребителя → Станок
Конкретная схема зависит от требований к классу воздуха, компоновки цеха и типа потребителей. Регулятор давления и блок FRL обычно устанавливаются непосредственно у точки потребления.
Осушители сжатого воздуха
Рефрижераторные (холодильные). Принцип: охлаждение воздуха → конденсация влаги → отвод конденсата → подогрев на выходе. Типичная точка росы под давлением: около +3 °C (зависит от модели и условий). Подходят для отапливаемых цехов с магистралями внутри здания. Не требуют расхода продувочного воздуха, стабильные в работе. Не подходят для наружных магистралей зимой и неотапливаемых помещений — при температуре ниже PDP конденсат может выпадать и замерзать.
Адсорбционные (десикантные). Два столба с адсорбентом: один сушит, второй регенерируется. Типичная точка росы: до −40 / −70 °C (зависит от модели и метода регенерации). Необходимы при наружной прокладке магистралей, в неотапливаемых цехах, при резких перепадах температур. Имеют расход продувочного воздуха на регенерацию: ориентировочно 10–15% при холодной регенерации, меньше — при горячей (точные значения — в паспорте конкретного осушителя). Дороже в эксплуатации, требуют предварительной фильтрации.
Мембранные. Селективная мембрана пропускает пары воды. Точка росы: до −40 °C (зависит от модели и расхода продувочного воздуха). Компактные, без движущихся частей, но ограничены по производительности и имеют значительные потери воздуха на продувку — подходят для малых расходов и точечных применений.
Сравнительная таблица типов осушителей (ориентировочная)
| Параметр | Рефрижераторный | Адсорбционный (холодная рег.) | Адсорбционный (горячая рег.) | Мембранный |
|---|---|---|---|---|
| Точка росы, °C (типично) | около +3 | −40…−70 | −40…−70 | до −40 |
| Потери воздуха на регенерацию | ~0% | ориентир. 10–15% | ориентир. 2–5% | 15–20% |
| Энергопотребление | Среднее | Низкое (без нагрева) | Высокое (нагрев) | Нет |
| Стоимость владения | Низкая | Средняя | Высокая | Низкая (малые расходы) |
| Область применения | Отапливаемые цеха | Наружные магистрали, холодные цеха | Большие производства, высокие требования | Точечное применение, малые расходы |
Конкретные значения PDP и продувочных потерь уточняйте по паспорту выбранной модели осушителя.
Выбор типа осушителя определяется климатом региона, расположением магистралей, температурой в цехе и требованиями станка по классу чистоты.
Товарные карточки осушителей рефрижераторные, адсорбционные, мембранные — с кнопкой «В каталог»
Фильтры сжатого воздуха
Принцип каскадной (ступенчатой) фильтрации: каждая ступень работает в своём диапазоне. Один фильтр вместо каскада — быстрое засорение, падение давления и прорыв загрязнений.
Фильтр грубой очистки (предварительный) — задерживает крупные частицы и капельную влагу. Устанавливается перед осушителем для его защиты. Конкретную тонкость фильтрации уточняйте по паспорту фильтра.
Фильтр тонкой очистки (коалесцентный) — задерживает мелкие частицы и масляный аэрозоль (капельно-жидкое масло). Устанавливается после осушителя. Конкретные характеристики (тонкость, остаточное масло) зависят от модели фильтра и должны соответствовать требуемому классу чистоты.
Магистральный фильтр — основной рабочий элемент в центральной магистрали после осушителя, перед разводкой по потребителям.
Забитый фильтр создаёт перепад давления, и компрессор работает на повышенной нагрузке, чтобы компенсировать потери. По отраслевым оценкам, каждый 1 бар дополнительного перепада давления увеличивает энергопотребление компрессора примерно на 6–8% (точное значение зависит от типа компрессора и режима работы). На практике это десятки тысяч рублей перерасхода в год.
Таблица типов фильтров (ориентировочные характеристики)
| Тип фильтра | Что задерживает | Рекомендуемое место в схеме | Ориентировочный ресурс (часы) |
|---|---|---|---|
| Предварительный | Крупные частицы, капельная влага | Перед осушителем | 4 000–6 000 |
| Коалесцентный общего назначения | Мелкие частицы, масляный аэрозоль | После осушителя | ~4 000 |
| Коалесцентный высокоэффективный | Субмикронные частицы, тонкодисперсный аэрозоль | После коалесцентного ОН | ~4 000 |
| Угольный адсорбер | Пары масла, запахи | После коалесцентной ступени | 1 000–2 000 |
Допустимый перепад давления и сроки замены фильтроэлементов — по паспорту конкретного фильтра. Не ждите аварии: контролируйте перепад давления с помощью манометров или индикаторов засорения.
Товарные карточки блоков FRL
Маслоотделители (угольные адсорберы)
Когда нужны: станки с системой MQL, участки с последующей покраской/покрытием, финишная обработка с высокими требованиями к чистоте поверхности, высокоточные координатные станки.
Принцип: картридж с активированным углём адсорбирует пары и следовые количества масла, которые не задерживают коалесцентные фильтры. Коалесцентный фильтр работает по капельному аэрозолю, а угольный адсорбер — именно по парам и остаточным следам.
- Угольный адсорбер ставят после коалесцентной ступени и при сухом воздухе: уголь предназначен для паров и следов масла. Если на входе есть жидкое масло или вода, ресурс картриджа резко падает.
- При исчерпании ресурса угольного адсорбера растёт риск «проскока» паров масла через фильтр. Поэтому картридж меняют по регламенту производителя или по результатам контроля качества воздуха. Ресурс и остаточное содержание масла — по паспорту конкретного адсорбера.
Блоки подготовки воздуха FRL (фильтр-регулятор-лубрикатор)
Устанавливаются непосредственно перед станком или группой пневмоинструмента — финишная ступень подготовки «на месте».
Регулятор давления — точная настройка рабочего давления. Завышенное давление = ускоренный износ пневмокомпонентов. Заниженное = недостаточное усилие зажима, сбои при смене инструмента, ошибки датчиков.
Лубрикатор — принципиально отличается от маслоотделителя: он добавляет масло в воздушный поток для смазки пневмоинструмента (гайковёрты, шлифмашины). Для большинства современных станков с ЧПУ лубрикатор не требуется и может быть вреден — масло противопоказано пневмокомпонентам станка. Уточняйте требование «lubricated / non-lubricated air» в мануале станка.
Манометры и индикаторы перепада давления позволяют контролировать состояние фильтров в реальном времени. Зелёная зона — норма, красная — пора менять фильтроэлемент.
Фильтры и фильтроэлементы
Типичные ошибки при организации пневмосистемы на производстве
Схема «компрессор → шланг → станок»
Без фильтрации и осушки. Последствие: повышенный риск коррозии, залипания клапанов и преждевременного отказа пневмокомпонентов. Решение: установить полный комплект подготовки.
Экономия на осушителе в неотапливаемом цехе
Последствие: замерзание магистралей зимой. Решение: адсорбционный осушитель с точкой росы существенно ниже минимальной температуры на трассе.
Один фильтр на весь цех
Без учёта расхода. Последствие: фильтр перегружен, не справляется. Решение: подобрать фильтры по фактическому расходу воздуха.
Логика «стоит — значит работает»
Игнорирование регламента замены фильтроэлементов. Последствие: прорыв загрязнений и перерасход энергии. Решение: вести журнал замены, контролировать перепад давления.
Осушитель выбран «с потолка»
Несоответствие производительности. Последствие: недосушка воздуха. Решение: производительность осушителя ≥ производительности компрессора с учётом поправочных коэффициентов (температура, давление, условия эксплуатации).
Трубопроводы неподходящего диаметра
Последствие: потери давления в магистрали. Решение: расчёт диаметра по расходу и длине магистрали.
Отсутствие автоматического слива конденсата
Или ручной слив, который забывают делать. Последствие: конденсат из ресивера уходит в магистраль. Решение: установить поплавковый или электронный автослив.
Неправильная разводка магистралей
Последствие: даже при наличии осушителя конденсат скапливается и уносится к потребителям. Решение: магистрали прокладывать с уклоном к точкам дренажа; отвод к станку — с верхней части магистрали, с дренажным карманом внизу. Предусматривать каплеуловители и точки слива на тупиковых участках.
Лубрикатор перед станком с ЧПУ
Последствие: масло попадает в пневмокомпоненты станка. Решение: лубрикатор — только перед пневмоинструментом (если мануал станка не требует иного).
Нет манометров и индикаторов засорения
Последствие: состояние системы неизвестно до аварии. Решение: установить контрольные приборы на каждую ступень фильтрации.
Паспорт станка не читают
Требования производителя по классу чистоты воздуха не выполняют. Последствие: отказ в гарантийном ремонте, ускоренный износ. Решение: проверить требования и привести систему в соответствие.
Чек-лист: как проверить вашу пневмосистему
Распечатайте и пройдитесь по цеху:
- ☐ Установлен осушитель подходящего типа, его производительность не меньше производительности компрессора
- ☐ Точка росы соответствует условиям эксплуатации (наружные магистрали / неотапливаемый цех → адсорбционный; отапливаемый → рефрижераторный)
- ☐ Фильтры установлены в правильной последовательности: грубый → осушитель → тонкий → угольный (при необходимости)
- ☐ Фильтроэлементы заменены не позднее рекомендованного срока или по показаниям индикатора перепада давления
- ☐ Перепад давления на каждом фильтре не превышает допустимый по его паспорту
- ☐ Автоматический слив конденсата установлен и работает (проверить визуально)
- ☐ Давление на входе в каждый станок соответствует паспорту станка
- ☐ Магистрали без видимых следов коррозии, утечек, повреждений
- ☐ Магистрали проложены с уклоном к точкам дренажа; отводы — сверху трубы
- ☐ Для станков с MQL установлен маслоотделитель (угольный адсорбер)
- ☐ Лубрикатор НЕ установлен перед станками с ЧПУ (только перед пневмоинструментом — если иное не указано в мануале станка)
Пришлите результаты чек-листа и параметры вашего оборудования — поможем подобрать недостающие компоненты.
Скачайте чек-лист и закажите аудит
Экономическое обоснование: сколько стоит «не подготавливать» воздух
Примечание к расчётам: ниже приведён иллюстративный пример для типового цеха. Фактические значения зависят от тарифа на электроэнергию, графика работы, текущего состояния фильтров и утечек, стоимости простоя и статистики отказов на вашем производстве. Для точного расчёта подставьте свои исходные данные.
Цех с 5 станками с ЧПУ, компрессор 37 кВт, двухсменная работа (~4 000 ч/год), отапливаемый цех, средняя загрузка компрессора ~80%.
Затраты на подготовку vs затраты без подготовки (ориентировочно, в год)
| Статья расходов | Стоимость, ₽ |
|---|---|
| Затраты НА подготовку | |
| Рефрижераторный осушитель (амортизация на 5 лет) | 16 000 |
| Каскад фильтров 3 ступени (амортизация на 5 лет) | 10 000 |
| Автослив конденсата (амортизация) | 2 000 |
| Блоки FRL × 5 шт. (амортизация) | 8 000 |
| Фильтроэлементы (замена 2 раза в год) | 30 000 |
| Обслуживание осушителя | 15 000 |
| Итого в год | ~81 000 |
| Затраты БЕЗ подготовки (оценка рисков) | |
| Замена пневмокомпонентов (2–3 инцидента) | 170 000–255 000 |
| Ремонт шпинделя (1 случай за 2–3 года, в пересчёте на год) | 120 000–175 000 |
| Простой станков (суммарно 80–120 ч × стоимость часа простоя) | 240 000–360 000 |
| Перерасход электроэнергии (утечки, падение давления) | 60 000–90 000 |
| Бракованные детали | 50 000–100 000 |
| Итого в год | 640 000–980 000 |
Стоимость компонентов и ремонтов зависит от бренда/модели; стоимость простоя — от загрузки и маржинальности производства. Данные приведены для иллюстрации подхода к расчёту.
✓ С подготовкой воздуха
- ~81 000 ₽ в год — предсказуемые расходы
- Стабильная работа станков
- Минимум внеплановых простоев
- Гарантийные обязательства сохранены
✕ Без подготовки воздуха
- 640 000–980 000 ₽ в год — непредсказуемые потери
- Дорогостоящие ремонты шпинделей и пневмокомпонентов
- Брак, простои, срыв сроков
- Риск отказа в гарантийном ремонте
По нашему опыту, затраты «без подготовки» обычно кратно превышают стоимость системы подготовки воздуха. Типичный срок окупаемости — от нескольких месяцев.
Подготовка воздуха — не «дополнительные затраты», а инвестиция с доказуемой окупаемостью. Доступен лизинг, кредит и отсрочка платежа — оснащение пневмосистемы можно провести без единовременной нагрузки на бюджет.
Влияние перепада давления на фильтре на энергозатраты (иллюстративный расчёт)
Допущения: компрессор 37 кВт, средняя загрузка ~80%, тариф 8 ₽/кВт·ч, 4 000 ч/год. Рост энергопотребления — по отраслевому правилу ~7% на 1 бар дополнительного перепада.
| Перепад давления (бар) | Ориентировочный рост энергопотребления (%) | Доп. затраты в год (₽) |
|---|---|---|
| 0,3 | ~2% | ~19 000 |
| 0,5 | ~3,5% | ~33 000 |
| 0,7 | ~5% | ~47 000 |
| 1,0 | ~7% | ~66 000 |
Формула: 37 кВт × 0,8 × 4 000 ч × 8 ₽ × процент роста. Фактические значения зависят от типа компрессора, реальной загрузки и тарифа.
Как подобрать оборудование для подготовки воздуха
Ключевые критерии выбора:
- Производительность компрессора (м³/мин) — осушитель и фильтры рассчитываются на не меньший расход
- Рабочее давление (бар) — совместимость всех компонентов
- Температура окружающей среды и условия эксплуатации (отапливаемый/неотапливаемый цех, наружная прокладка, климатическая зона)
- Требования станка к качеству воздуха — определяются паспортом/мануалом конкретной модели
- Количество точек потребления и суммарный расход
- Стоимость расходных элементов и периодичность замены
Комплект подготовки в зависимости от условий (ориентировочная)
| Условия | Тип осушителя | Ступени фильтрации | Маслоотделитель |
|---|---|---|---|
| Отапливаемый цех, магистрали внутри | Рефрижераторный | 2 (грубый + тонкий) | По требованию станка |
| Неотапливаемый цех / наружные участки | Адсорбционный | 2–3 | По требованию станка |
| Высокоточная обработка / станки с MQL | Рефрижераторный или адсорбционный | 3 | Да |
Требуемый класс чистоты по ISO 8573-1 определяйте по паспорту станка. Указанные выше комплектации — ориентировочные.
Ориентировочное количество конденсата в зависимости от мощности компрессора
Значения приведены для приблизительной оценки. Фактическое количество конденсата сильно зависит от температуры и влажности входящего воздуха, режима работы компрессора и эффективности встроенного доохладителя/сепаратора. Условия для таблицы: 25 °C, 60% отн. влажности, работа 8 часов.
| Мощность (кВт) | Производительность (ориент., м³/мин) | Конденсат за смену (ориент., л) |
|---|---|---|
| 5,5 | ~0,7 | 5–15 |
| 7,5 | ~1,0 | 8–20 |
| 15 | ~2,3 | 15–40 |
| 22 | ~3,5 | 20–55 |
| 37 | ~6,0 | 35–90 |
| 55 | ~9,0 | 50–130 |
| 75 | ~12,5 | 70–180 |
Для точной оценки рекомендуем замерить объём слива конденсата на вашем компрессоре за смену.
Ориентировочные требования к сжатому воздуху у популярных марок станков
| Производитель / серия | Давление (бар, ориент.) | Расход (л/мин, ориент.) | Ключевые требования |
|---|---|---|---|
| Fanuc Robodrill | 5,0–6,3 | 150–250 | Чистый, сухой, без масла |
| DMG Mori (серия CMX) | ~6,0 | 200–350 | Осушитель обязателен, без масла |
| Haas (VF, ST серии) | ~6,9 | 113–230 | Фильтрация обязательна |
| Mazak (серия QT/VCN) | 5,0–6,3 | 200–500 | Осушитель обязателен |
| Okuma (серия Genos) | ~5,0 | 150–300 | Без масла, без конденсата |
Точные значения давления, расхода, качества воздуха и допустимых загрязнений — в мануале конкретной модели. Требования могут отличаться даже в рамках одной серии в зависимости от комплектации и опций.
Если не уверены в выборе — пришлите параметры компрессора и список станков, подберём комплект подготовки воздуха под ваши задачи. Предложим оптимальный вариант из наличия или аналог. Забронируем дефицитные позиции. Доставка по всей России.
Подобрать комплект подготовки воздуха
Пришлите параметры компрессора и список станков — подберём оптимальное решение
Оставить заявку →Что делать прямо сейчас
Ключевые тезисы
- Сжатый воздух — рабочая среда, а не «просто воздух». Его качество влияет на надёжность, стабильность процессов и ресурс узлов станков
- Три загрязнителя — влага, масло, частицы — причина дорогостоящих ремонтов, простоев и брака
- Система подготовки (осушитель + каскад фильтров + маслоотделитель при необходимости) обычно окупается за считаные месяцы
- Своевременная замена фильтроэлементов — это не расход, а экономия на электроэнергии и ремонте
Следующие шаги
Каталог осушителей сжатого воздуха
Рефрижераторные, адсорбционные, мембранные — подберём под ваши условия
Каталог фильтров и фильтроэлементов
Каскад для любого расхода: предварительные, коалесцентные, угольные
Блоки подготовки воздуха FRL
Финишная ступень подготовки у точки потребления
Маслоотделители и угольные адсорберы
Для станков с MQL и высокими требованиями к чистоте
Расходные материалы для станков
СОЖ, фильтроэлементы, расходники — всё для обслуживания
Работаем с банковской гарантией — 100% финансовая безопасность сделки. Доступны лизинг, кредит, отсрочка платежа, спецсчета. Доставка по всей России, включая удалённые производственные площадки.
Подобрать комплект подготовки воздуха под ваше оборудование
Оставьте заявку — подберём оптимальное решение и рассчитаем стоимость
FAQ: частые вопросы о подготовке сжатого воздуха для станков
Сжатый воздух участвует в работе зажимных устройств, смене инструмента, обдуве зоны резания, герметизации шпинделя и работе пневматических датчиков (конкретный набор функций зависит от модели станка). Загрязнённый воздух содержит влагу, масло и твёрдые частицы, которые вызывают коррозию пневмоцилиндров, засорение и залипание клапанов, ускоренный износ уплотнений и подшипников шпинделя. Без фильтрации и осушки ресурс пневмокомпонентов может значительно сокращаться, а число отказов — расти.
Требования к классу чистоты зависят от производителя и конкретных узлов станка. Точные значения указаны в паспорте/мануале конкретной модели. Если в документации нет требований в формате ISO 8573-1, уточните их у производителя или дилера. Для станков с системой MQL и высокоточных координатных станков требования, как правило, выше.
Рефрижераторный охлаждает воздух до точки росы около +3 °C — как правило, достаточно для отапливаемых цехов с магистралями внутри здания. Адсорбционный снижает точку росы до −40…−70 °C — необходим при наружной прокладке магистралей, в неотапливаемых помещениях и при высоких требованиях к сухости. Адсорбционный дороже в эксплуатации и расходует часть воздуха на регенерацию адсорбента.
Конденсат скапливается в ресивере, магистралях и попадает в станок. Последствия: коррозия пневмоцилиндров, залипание клапанов, сбои датчиков, риск повреждения подшипников шпинделя. Зимой — замерзание конденсата и полная остановка пневмосистемы. Количество конденсата зависит от мощности компрессора, температуры и влажности — это могут быть десятки литров за смену.
Периодичность замены определяется регламентом производителя фильтра. Ориентировочные сроки: предварительный фильтр — каждые 4 000–6 000 часов, коалесцентный — каждые 4 000 часов, угольный адсорбер — каждые 1 000–2 000 часов. Главный критерий — перепад давления на фильтре: контролируйте его по манометрам или индикаторам засорения. Забитый фильтр увеличивает энергопотребление компрессора.
Нет. Один фильтр не способен одновременно эффективно задерживать крупные частицы, мелкий масляный аэрозоль и пары масла — для этого используются разные механизмы фильтрации (механическая сепарация, коалесценция, адсорбция). Каскад из 2–3 ступеней обеспечивает каждому фильтру оптимальный режим, продлевает ресурс элементов и гарантирует требуемый класс чистоты.
Зависит от мощности, температуры и влажности входящего воздуха, режима работы и наличия доохладителя. Для грубой оценки: компрессоры средней мощности способны генерировать от нескольких до десятков литров конденсата за смену. Для точной оценки рекомендуем замерить объём слива конденсата на вашем компрессоре за рабочую смену.
В большинстве случаев — нет. Современные станки, как правило, используют пневмокомпоненты, не требующие смазки из воздушной линии. Масло в воздухе может повреждать уплотнения (в зависимости от их материала), загрязнять систему MQL и нарушать работу датчиков. Уточняйте требование «lubricated / non-lubricated air» в мануале станка. Лубрикатор обычно нужен только перед пневмоинструментом (гайковёрты, шлифмашины, дрели).
Косвенные признаки: падение давления на входе в станок, ошибки по давлению на стойке ЧПУ, компрессор чаще включается. Рекомендуем установить манометры до и после каждого фильтра. Допустимый перепад давления указан в паспорте конкретного фильтра — при его превышении фильтроэлемент необходимо заменить.
Требуемое давление указано в мануале конкретной модели станка. На выходе компрессора обычно 8–10 бар, разница расходуется на потери в магистрали, фильтрах и осушителе. Занижение давления ведёт к недозажиму заготовки и сбоям при смене инструмента, завышение — к ускоренному износу пневмокомпонентов.
Может влиять — в первую очередь через работу пневмозажимов, пневмоклапанов и датчиков. Влага и загрязнения нарушают работу контактных щупов и датчиков измерения, вызывают нестабильное усилие зажима, влияют на систему MQL. Итог — рост нестабильности процессов и доли брака.
Производительность осушителя ≥ производительности компрессора на выходе (л/мин или м³/мин при рабочем давлении). Учитывайте поправочные коэффициенты: температуру входящего воздуха, давление, температуру окружающей среды. При повышенной температуре на входе реальная производительность снижается. Если затрудняетесь — оставьте заявку с параметрами компрессора, подберём осушитель с правильным запасом.
