Два одинаковых твёрдосплавных концевых фреза — одна основа, одна геометрия — но с разными покрытиями могут отличаться по стойкости в разы. Замена универсального покрытия на подобранное под конкретную задачу нередко увеличивает ресурс инструмента в 3–5 раз. Конкретная величина эффекта зависит от обрабатываемого материала, режимов, охлаждения и критерия износа, но порядок цифр подтверждается практикой множества производств.
Проблема в том, что на рынке десятки обозначений покрытий: производители используют собственные торговые названия, каталоги пестрят аббревиатурами, и без системного понимания легко переплатить за ненужное или сэкономить там, где экономия обойдётся в разы дороже.
В этой статье — два метода нанесения (PVD и CVD), разбор основных типов покрытий, сравнительные таблицы и ориентир для подбора: какое покрытие выбрать для фрезы, сверла или пластины под вашу задачу.
Зачем нужно покрытие: что оно даёт инструменту
Покрытие режущего инструмента — это тонкая плёнка из твёрдых соединений, нанесённая на рабочую поверхность. Типичная толщина — от единиц до ~20 мкм в зависимости от метода нанесения и состава. Покрытие решает пять задач:
Повышение твёрдости поверхности
Режущая кромка дольше сохраняет геометрию, увеличивается стойкость между переточками.
Снижение коэффициента трения
Улучшается сход стружки по передней поверхности, при прочих равных условиях снижается тепловыделение в зоне контакта.
Термобарьер
Покрытие снижает теплоприток в основу инструмента, способствуя перераспределению тепла в сторону стружки. Эффект зависит от материала, режима и охлаждения и особенно заметен при высокоскоростной и сухой обработке.
Химическая инертность
Снижается диффузионный износ при обработке химически активных материалов: титана, нержавеющих и жаропрочных сплавов.
Снижение наростообразования
Особенно актуально при обработке алюминия, меди, вязких низкоуглеродистых сталей.
Покрытие не заменяет качественную основу, но кратно раскрывает её потенциал. Это как шины для автомобиля: не мотор, но без правильного выбора далеко не уедешь.

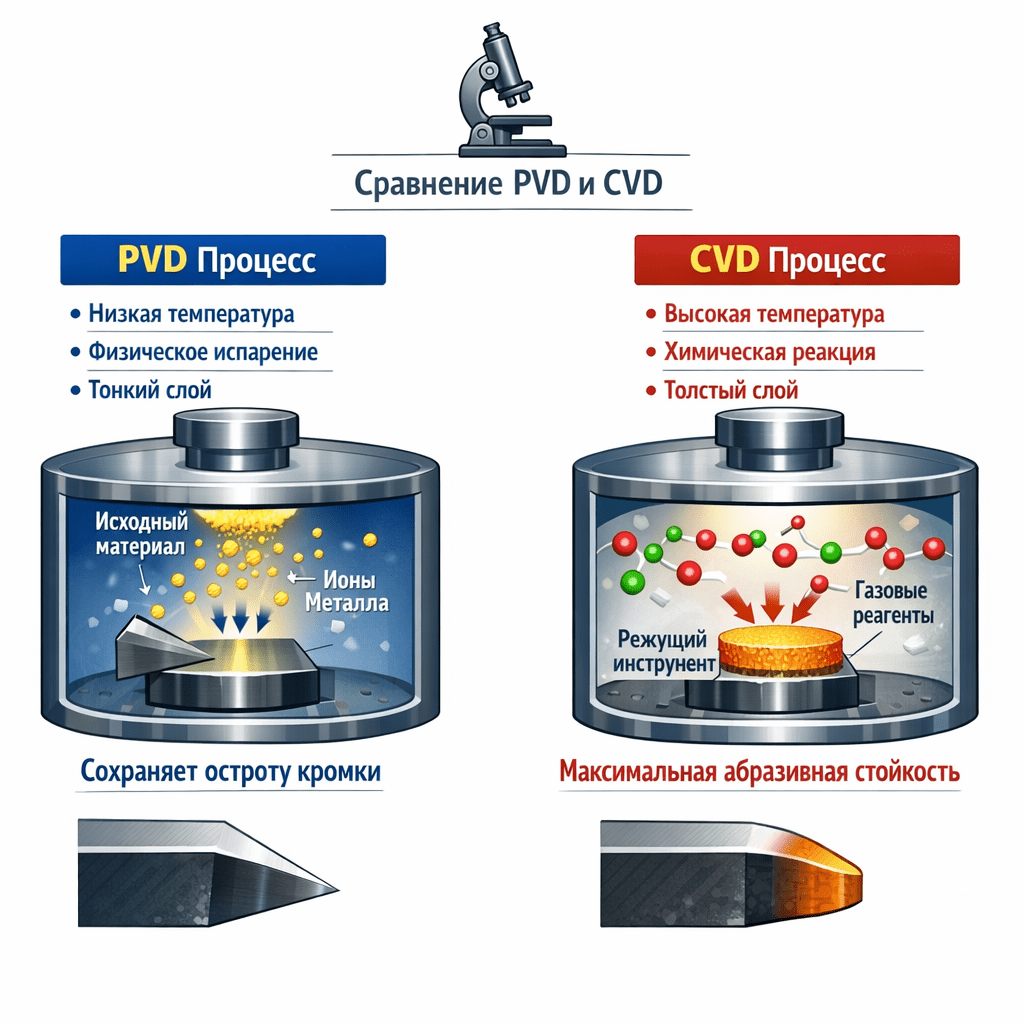

Два метода нанесения: PVD и CVD
PVD (Physical Vapor Deposition) — физическое осаждение из газовой фазы
Материал покрытия испаряется в вакуумной камере и осаждается на инструмент при относительно низкой температуре — типично 200–500 °C. Толщина слоя обычно составляет 1–7 мкм (зависит от конкретного процесса и покрытия).
- Низкая температура процесса, как правило, не приводит к структурным изменениям основы → подходит для HSS и цельнотвёрдосплавного инструмента
- Острая режущая кромка сохраняется без существенного скругления
- Остаточные сжимающие напряжения в плёнке → устойчивость к трещинам при прерывистом резании (фрезерование)
- Гладкая поверхность, низкое трение
- Тонкий слой — ниже абразивная стойкость при тяжёлых режимах
- Эффект «прямой видимости» — сложные внутренние поверхности покрываются неравномерно
Типичное применение: цельнотвёрдосплавные свёрла, фрезы, метчики, развёртки, HSS-инструмент.
CVD (Chemical Vapor Deposition) — химическое осаждение из газовой фазы
Покрытие формируется в результате химических реакций газов на поверхности инструмента при высокой температуре — типично 800–1050 °C. Толщина слоя может достигать 5–25 мкм, часто используется многослойная структура.
- Толстый слой → высокая абразивная стойкость при непрерывном резании
- Равномерное покрытие сложных форм (нет эффекта «прямой видимости»)
- Возможность создания многослойных покрытий (например, TiN + Al₂O₃ + TiCN) с разными функциями каждого слоя
- Отличная адгезия к твёрдосплавной основе
- Высокая температура процесса → как правило, не применяется для HSS (температура CVD превышает температуру отпуска быстрорежущей стали, что приводит к потере твёрдости)
- Остаточные растягивающие напряжения → склонность к микротрещинам при ударных нагрузках
- Может слегка округлять режущую кромку — нежелательно для финишных операций с тонким съёмом
Типичное применение:сменные многогранные пластины (СМП) для токарной обработки, серийное производство.
Разновидность CVD с пониженной температурой процесса (порядка 700–900 °C). Компромисс: более толстый слой, чем PVD, но меньше растягивающих напряжений, чем классический HT-CVD. Широко применяется для формирования износостойких слоёв TiCN в составе многослойных покрытий СМП.
Сравнительная таблица PVD и CVD
| Параметр | PVD | CVD |
|---|---|---|
| Температура процесса | Типично 200–500 °C | Типично 800–1050 °C |
| Толщина покрытия | Обычно 1–7 мкм | Обычно 5–25 мкм |
| Остаточные напряжения | Сжимающие | Растягивающие |
| Влияние на кромку | Сохраняет остроту | Может скруглять |
| Инструментальная основа | HSS, твёрдый сплав | Преимущественно твёрдый сплав |
| Ударная стойкость | Высокая | Ограниченная |
| Абразивная стойкость | Средняя | Высокая |
| Типичный инструмент | Фрезы, свёрла, метчики | СМП (токарные, фрезерные) |

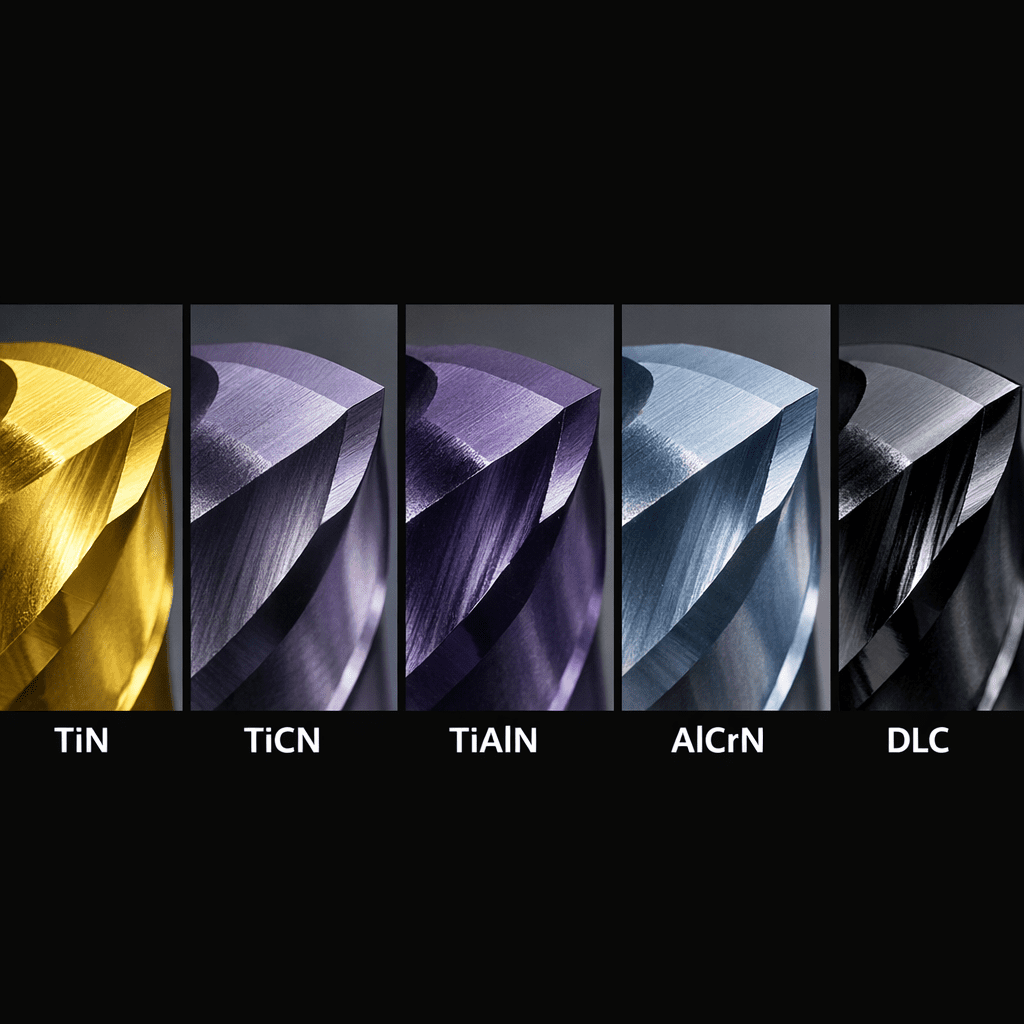

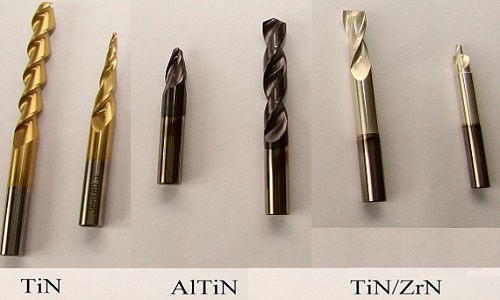

Основные типы покрытий: свойства и область применения
Значения твёрдости (HV) и максимальной рабочей температуры в описаниях покрытий — это справочные ориентиры. Конкретные характеристики зависят от производителя, технологии нанесения и состава. «Макс. рабочая температура» обычно означает температуру начала интенсивного окисления или потери свойств покрытия и не является прямым показателем температуры в зоне резания. Для выбора режимов важнее сочетание покрытия, основы, геометрии и охлаждения.
TiN (нитрид титана)
Золотистое покрытие — самое узнаваемое в отрасли. Твёрдость порядка 2 300 HV, термостойкость — до ~600 °C.
Обработка конструкционных сталей на средних скоростях, универсальные операции, нарезание резьбы.
Высокоскоростная обработка, жаропрочные сплавы.
Статус — «классика». TiN постепенно уступает более современным покрытиям, но остаётся рабочим решением на бюджетном инструменте и в несерийном производстве.
TiCN (карбонитрид титана)
Серо-фиолетовое покрытие. Твёрдость порядка 3 000 HV — выше, чем у TiN, но термостойкость ниже (до ~450 °C). Коэффициент трения, как правило, ниже, чем у TiN.
Обработка чугуна, средне- и высокоуглеродистых сталей, фрезерование.
Высокоскоростные процессы с большим тепловыделением.
Особенность: TiCN часто используется как промежуточный износостойкий слой в многослойных CVD-покрытиях пластин (в том числе в MT-CVD-варианте).
TiAlN / AlTiN (нитрид титана-алюминия)
Тёмно-фиолетовое или чёрное покрытие. Твёрдость порядка 3 300–3 500 HV, термостойкость — до 800–900 °C (в зависимости от соотношения компонентов и технологии).
Главная особенность: при нагреве на поверхности может образовываться тонкий слой оксида алюминия (Al₂O₃), выполняющий роль дополнительного термобарьера. Формирование этого слоя зависит от температуры, наличия кислорода и условий обработки.
Разница между TiAlN и AlTiN — в соотношении титана и алюминия. Более высокое содержание алюминия (AlTiN) обычно повышает термостойкость и окислительную стойкость. AlTiN покрытие чаще рекомендуется для самых горячих процессов: сухая обработка, минимальная смазка (MQL).
Высокоскоростная обработка сталей и нержавейки, сухое резание, обработка закалённых сталей (до 55 HRC).
Обработка алюминия — алюминий в составе покрытия склонен к химическому взаимодействию с алюминиевой заготовкой, что часто приводит к налипанию и наростообразованию. Для алюминия предпочтительны DLC или полированный инструмент без покрытия.
TiAlN — «рабочая лошадка» современного ЧПУ-производства, одно из самых востребованных PVD-покрытий инструмента для стальных заготовок.
AlCrN (нитрид алюминия-хрома)
Серо-голубое покрытие. Твёрдость порядка 3 200 HV. Одна из ключевых особенностей — высокая термостойкость: до 1 100 °C, что делает AlCrN одним из наиболее жаростойких PVD-покрытий.
Обработка нержавеющих сталей, жаропрочных сплавов (Inconel, Waspaloy), титана; зубообработка; тяжёлые условия резания с высоким теплонагружением.
AlCrN покрытие — решение для сложных задач. Стоит дороже, но на труднообрабатываемых материалах окупается за счёт существенного увеличения стойкости.
DLC (Diamond-Like Carbon) — алмазоподобное покрытие
DLC — это семейство углеродных покрытий с различной структурой (разное соотношение sp²/sp³-связей, возможно легирование). Общие черты: высокая твёрдость (типично 3 000–8 000 HV в зависимости от типа), очень низкий коэффициент трения (порядка 0,05–0,20) и характерный чёрный глянцевый цвет. Термостойкость ограничена — обычно до ~350–400 °C.
Наносится вакуумными методами (PVD, PACVD — плазмохимическое осаждение). Конкретный метод и свойства плёнки зависят от производителя.
Обработка алюминия (особенно высококремнистых силуминов), меди, латуни, композитов, пластиков. DLC покрытие существенно снижает склонность к налипанию цветных металлов, но результат зависит от сплава, полировки поверхности, геометрии и режимов обработки.
Чёрные металлы при высоких скоростях — низкая термостойкость не позволяет работать в горячей зоне. Для стали и чугуна DLC, как правило, не применяется.
Статус — нишевое, но часто незаменимое для обработки цветных металлов и неметаллических материалов.
Al₂O₃ (оксид алюминия) — керамический слой
Наносится преимущественно методом CVD. Используется как функциональный слой в многослойных CVD-покрытиях пластин. Обеспечивает высокую химическую инертность и термоизоляцию.
Распространённый вариант структуры CVD-пластины включает слои TiN, TiCN и Al₂O₃ в разных сочетаниях и последовательностях (конкретная архитектура зависит от производителя и назначения пластины). Верхний слой TiN иногда служит индикатором износа: неиспользованные кромки остаются золотистыми, изношенные — тёмными.
Когда применять: токарная обработка сталей и чугуна на высоких скоростях в серийном производстве.
Нанокомпозитные покрытия нового поколения
Фирменные разработки: nACo, nACRo (Oerlikon Balzers), Mega-покрытия и аналоги. Суть — чередование нанослоёв разного состава толщиной в единицы нанометров. Это позволяет одновременно повышать твёрдость, вязкость и термостойкость — свойства, которые в монослойных покрытиях противоречат друг другу.
Сводная таблица покрытий
Значения в таблице — типичные справочные ориентиры. Конкретные характеристики зависят от производителя и технологии.
| Покрытие | Цвет | Твёрдость, HV (ориент.) | Термостойкость, °C (ориент.) | Трение | Метод |
|---|---|---|---|---|---|
| TiN | Золотистый | ~2 300 | ~600 | Среднее | PVD/CVD |
| TiCN | Серо-фиолетовый | ~3 000 | ~450 | Ниже среднего | PVD/CVD |
| TiAlN | Тёмно-фиолетовый | ~3 300 | ~800 | Низкое | PVD |
| AlTiN | Чёрный | ~3 500 | ~900 | Низкое | PVD |
| AlCrN | Серо-голубой | ~3 200 | ~1 100 | Низкое | PVD |
| DLC | Чёрный (глянцевый) | 3 000–8 000* | ~350 | Очень низкое | PVD/PACVD |
| Al₂O₃ | — | ~2 000 | ~1 200 | — | CVD |
* Сильно зависит от типа DLC (a-C:H, ta-C и др.)
Многослойные покрытия: зачем и как работают
Принцип многослойного покрытия — функциональное разделение слоёв. Каждый слой решает свою задачу:
Адгезионный слой (TiN, TiC)
Обеспечивает сцепление с основой
Износостойкий слой (TiCN, TiAlN)
Сопротивление абразивному износу
Термобарьерный слой (Al₂O₃)
Теплоизоляция основы
Верхний слой (TiN и др.)
Снижение трения при приработке; в ряде конструкций работает как визуальный индикатор износа
В PVD-покрытиях используется чередование нанослоёв (например, TiAlN/TiN) — границы между слоями тормозят распространение трещин, повышая общую вязкость покрытия.
На пластинах с таким слоем оператор визуально определяет, какие грани уже работали, а какие нет. Это помогает исключить повторную установку изношенной кромкой и снизить риск брака.
Как выбирать покрытие: алгоритм для технолога
Выбор покрытия определяется связкой трёх факторов: обрабатываемый материал + тип операции + условия обработки.
Приведённые ниже таблицы — ориентир, а не универсальная инструкция. Оптимальный выбор зависит от ISO-группы обрабатываемого материала (P/M/K/N/S/H), характера операции (черновая/получистовая/чистовая), преобладающего вида износа и рекомендаций производителя конкретного инструмента. При работе с каталогами используйте классификацию ISO и уточняйте рекомендации по покрытию для вашей группы.
Матрица «материал × операция → покрытие» (ориентир)
| Обрабатываемый материал | Точение (СМП) | Фрезерование | Сверление | Резьбонарезание |
|---|---|---|---|---|
| Конструкционная сталь | CVD многосл. / TiAlN | TiAlN | TiAlN | TiN, TiCN |
| Нержавеющая сталь | TiAlN, AlCrN | AlCrN, TiAlN | AlCrN | TiN |
| Закалённая сталь (>45 HRC) | CVD / AlTiN | AlTiN, TiAlN | AlTiN | — |
| Чугун | CVD многосл., TiCN | TiAlN, TiCN | TiAlN | TiN |
| Алюминий, силумины | Без покр. / DLC | DLC | DLC | Без покрытия |
| Титан, жаропрочные | AlCrN | AlCrN | AlCrN | AlCrN |
| Медь, латунь | DLC / без покр. | DLC | DLC | Без покрытия |
Условия обработки → рекомендация
| Условия | Рекомендуемое покрытие |
|---|---|
| С СОЖ (эмульсия) | TiAlN, TiN, TiCN |
| Сухая обработка (без СОЖ) | AlTiN, AlCrN |
| MQL (минимальная смазка) | TiAlN, AlCrN |
| Прерывистое резание (удары) | PVD-покрытия (TiAlN, AlCrN) |
| Непрерывное резание (точение) | CVD многослойное или PVD |
Совместимость покрытий и инструментальных основ
| Основа инструмента | Допустимые покрытия | Метод |
|---|---|---|
| HSS, HSS-E, PM-HSS | TiN, TiCN, TiAlN | Только PVD |
| Цельный твёрдый сплав (ВК, ТК) | TiAlN, AlTiN, AlCrN, DLC | PVD |
| СМП (твёрдый сплав) | Многослойные (TiN+Al₂O₃+TiCN и др.) | CVD или PVD |
| Керметы | TiN, TiCN | PVD |
Распространённые ошибки при выборе покрытия
Алюминий покрытия склонен к химическому взаимодействию с алюминиевой заготовкой → наростообразование → ускоренный износ. Для алюминия — DLC или полированный инструмент без покрытия.
Растягивающие напряжения в толстом CVD-покрытии + ударные нагрузки = выкрашивание. Для фрезерования с ударными нагрузками предпочтительнее PVD.
Остатки старого покрытия и микродефекты кромки ухудшают адгезию нового слоя.
«Всегда брали золотистые» — не аргумент. Подходящее под задачу покрытие может дать кратно большую стойкость: например, AlCrN на нержавейке существенно превосходит TiN при прочих равных условиях.
Покрытие усиливает хороший процесс, но не компенсирует ошибки в режимах. Завышенная подача или заниженные обороты приведут к преждевременному выходу из строя даже дорогого покрытия.
Разница в цене инструмента может быть относительно невелика, а разница в стойкости — кратная. На серии экономия на покрытии нередко обходится дороже за счёт простоев и замен.
Как читать каталоги: расшифровка фирменных названий покрытий
Каждый производитель инструмента использует собственные торговые названия покрытий. Это усложняет сравнение покрытий режущего инструмента между брендами. Главное правило: уточняйте химический состав и метод нанесения в каталоге производителя, а не ориентируйтесь на маркетинговое название.
Ниже — примеры для иллюстрации принципа. Конкретные составы и характеристики могут меняться в зависимости от поколения продукта — всегда сверяйтесь с актуальным каталогом производителя:
| Производитель | Пример фирменного обозначения | Ориентировочный тип покрытия |
|---|---|---|
| Sandvik Coromant | GC4325 (Inveio™) | CVD многослойное с Al₂O₃ |
| Kennametal | KC5010 | CVD многослойное |
| Iscar | IC928 | PVD TiAlN |
| Mitsubishi | Miracle-покрытие | PVD на базе (Al,Ti)N |
| Walter | Tiger·tec® Silver | CVD с Al₂O₃ |
| Seco | Duratomic® | CVD с текстурированным Al₂O₃ |
При подборе аналогов между производителями сопоставляйте именно базовый состав и метод нанесения, а не торговую марку покрытия.
Если нужный инструмент с конкретным покрытием отсутствует на складе — мы подберём аналог с сопоставимыми характеристиками из наличия. Работаем с ведущими производителями и стараемся держать востребованные позиции в резерве.
Покрытие как инвестиция в производительность
Чтобы показать масштаб эффекта, приведём условный пример (фрезерование конструкционной стали, цельнотвёрдосплавная концевая фреза ⌀10). Конкретные цифры стойкости зависят от марки стали и её состояния, режимов (ap, ae, fz), СОЖ, стратегии обработки и критерия износа — поэтому приведённые значения следует воспринимать как иллюстрацию порядка эффекта, а не как гарантированные показатели:
| Покрытие | Относительная стойкость | Порядок прироста к базе |
|---|---|---|
| Без покрытия | Базовый уровень | — |
| TiN | ×1,5–2 | Умеренный |
| TiAlN | ×3–5 | Значительный |
| AlCrN | ×4–6 | Максимальный (для данной задачи) |
Разница в стоимости между фрезой без покрытия и с покрытием обычно составляет десятки процентов, тогда как прирост стойкости может быть кратным. На серии это означает значительное сокращение числа замен инструмента — экономия не только на инструменте, но и на простоях станка, переналадке и контроле качества.
Покрытие — не «опция», а инженерный инструмент оптимизации экономики обработки. Правильный выбор определяется связкой «обрабатываемый материал + тип операции + условия резания».
Режущий инструмент с покрытиями под любую задачу
СМП, цельнотвёрдосплавные фрезы, свёрла, метчики. Доставка по всей России. Работаем с лизингом, кредитом и отсрочкой платежа.
Не уверены в выборе покрытия? Отправьте запрос — технолог подберёт оптимальное решение под ваши условия обработки, материал заготовки и станочный парк.
FAQ — частые вопросы о покрытиях режущего инструмента
Покрытие повышает твёрдость поверхности, снижает трение, способствует перераспределению тепла в зоне резания, защищает основу от диффузионного и абразивного износа. Результат — увеличение стойкости инструмента, нередко в разы, при тех же режимах обработки. Конкретная величина прироста зависит от покрытия, материала заготовки и условий.
Отличие PVD от CVD — в температуре процесса и толщине слоя. PVD наносится при относительно низкой температуре (типично 200–500 °C), слой обычно 1–7 мкм, сохраняет острую кромку, подходит для HSS и цельнотвёрдосплавного инструмента. CVD — при высокой температуре (типично 800–1050 °C), слой 5–25 мкм, даёт высокую абразивную стойкость, но может округлять кромку. CVD применяется преимущественно для сменных пластин.
Чаще всего рекомендуют AlCrN или TiAlN. Оба покрытия обеспечивают высокую термостойкость и химическую инертность, необходимые при обработке нержавейки. AlCrN может быть предпочтительнее при тяжёлых режимах и обработке аустенитных марок, однако оптимальный выбор зависит от конкретной операции и рекомендаций производителя инструмента.
Алюминий в составе покрытия TiAlN склонен к химическому взаимодействию с алюминием заготовки. Это часто вызывает адгезионное взаимодействие — наростообразование на кромке, ухудшение качества поверхности и ускоренный износ. Для алюминия применяют DLC-покрытие или полированный инструмент без покрытия.
AlTiN или AlCrN. Эти покрытия обладают высокой термостойкостью (до 900–1 100 °C по данным производителей) и при нагреве способны формировать на поверхности защитный оксидный слой. Это способствует тому, что больше тепла уходит со стружкой, а не в инструмент.
Да, но только методом PVD. Температура CVD-процесса, как правило, превышает температуру отпуска быстрорежущей стали — инструмент потеряет твёрдость. PVD-процесс при температурах порядка 200–500 °C обычно не приводит к структурным изменениям HSS.
Многослойное покрытие состоит из нескольких слоёв разного состава. Каждый слой выполняет свою функцию: адгезия к основе, износостойкость, термоизоляция, снижение трения. Такая архитектура позволяет сочетать свойства, которые сложно получить в одном слое, и эффективнее работает в тяжёлых условиях резания.
Для токарных СМП при непрерывном резании стали и чугуна часто оптимальны CVD-покрытия с многослойной структурой (комбинации TiCN, Al₂O₃, TiN). Для прерывистого точения и обработки нержавейки — PVD-покрытия TiAlN или AlCrN. Конкретный выбор определяется ISO-группой материала, режимами и рекомендациями производителя.
DLC покрытие на режущем инструменте предназначено для обработки алюминия (включая высококремнистые силумины), меди, латуни, бронзы, композитных материалов и пластиков. Низкий коэффициент трения и низкая склонность к адгезии с цветными металлами обеспечивают хорошее качество поверхности и стабильный сход стружки. Следует учитывать, что DLC — это семейство покрытий, и конкретные свойства зависят от типа (a-C:H, ta-C и др.) и технологии нанесения.
Покрытие увеличивает стоимость инструмента, но обычно относительно умеренно (в пределах десятков процентов). При этом прирост стойкости может быть кратным. В серийном производстве экономия на замене инструмента и сокращение простоев станка, как правило, окупают разницу в цене многократно.
Визуально: обнажение основы (изменение цвета кромки), появление блестящих участков на задней поверхности. На СМП с индикатором износа (верхний слой TiN) — потемнение или стирание золотистого слоя. Инструментально — по росту сил резания, ухудшению шероховатости обработанной поверхности, появлению вибраций.
Да, но с оговорками. При переточке покрытие снимается с перетачиваемых поверхностей. Работоспособность сохраняется — твёрдосплавная основа продолжает резать, но стойкость будет ниже, чем у нового инструмента с покрытием. В ряде случаев возможно повторное нанесение PVD-покрытия после переточки, однако это требует соответствующей подготовки поверхности и зависит от состояния инструмента и возможностей сервиса.
