На многих производствах воздухосборник для компрессора воспринимают как «просто бочку, в которой хранится воздух». Некоторые и вовсе считают его необязательным: компрессор выдаёт воздух — зачем промежуточная ёмкость?
Последствия такого подхода предсказуемы: скачки давления в магистрали, частые циклы включения-выключения компрессора с ускоренным износом двигателя, нехватка воздуха в пиковые моменты — одновременная смена инструмента на нескольких станках, зажим заготовок, срабатывание пневмоостровов. Итог — аварийные остановки, потерянные детали, простои операторов.
Стоимость ресивера в разы ниже стоимости самого компрессора, а эффект от стабильного давления ощущается сразу.
Ниже разберём, зачем нужен ресивер компрессора, как рассчитать объём ресивера для конкретного парка станков и когда встроенного воздухосборника недостаточно.
Что такое ресивер и как он работает: объяснение на пальцах

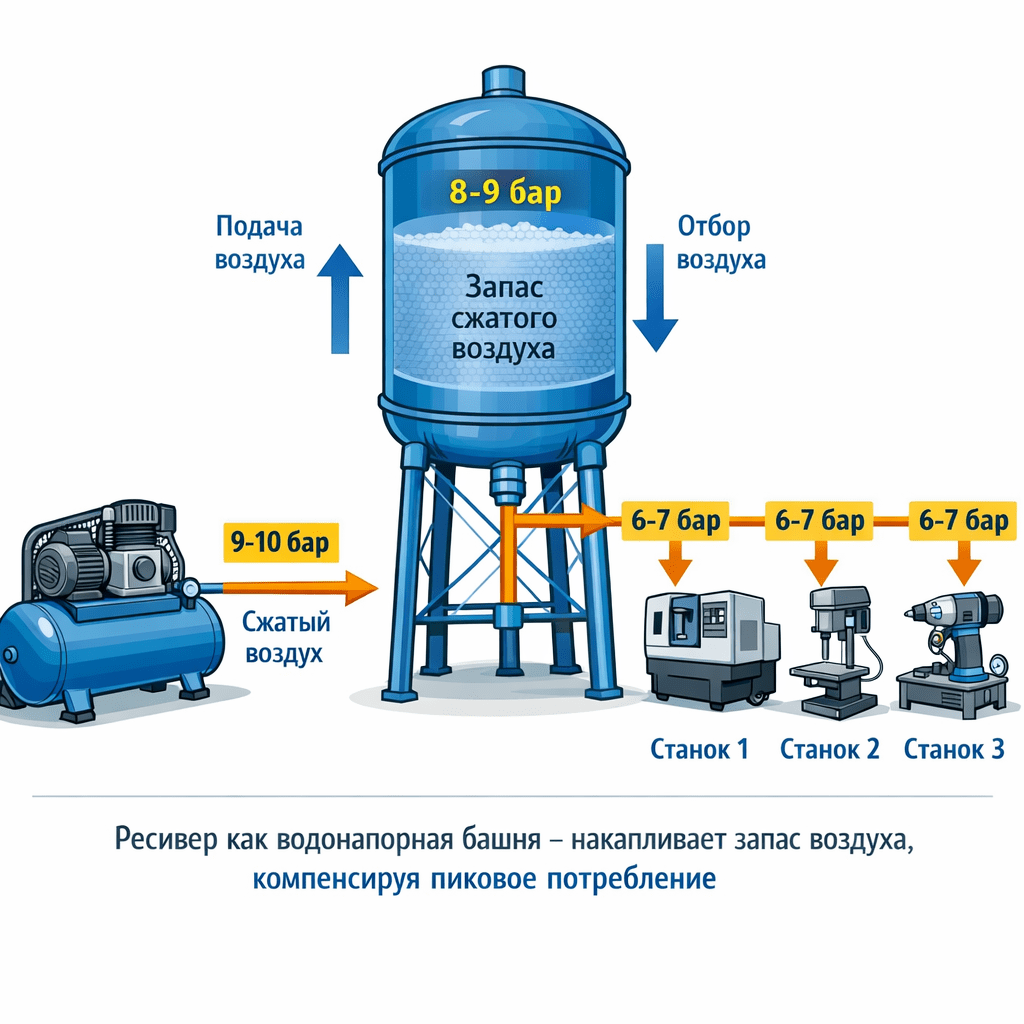

Аналогия — водонапорная башня
Компрессор — насос, который качает воду. Ресивер — водонапорная башня, накапливающая запас и обеспечивающая стабильный напор при резком росте потребления.
Без башни: открыли три крана одновременно — напор упал у всех. С башней: накопленный запас компенсирует пиковый разбор, насос спокойно догоняет.
Что происходит физически
- Компрессор нагнетает воздух в герметичную ёмкость. Рабочее давление промышленных пневмосетей чаще всего находится в диапазоне 6–10 бар, но конкретное значение зависит от оборудования и проекта.
- Ресивер для пневмосистемы накапливает сжатый воздух — это энергетический буфер.
- Потребители (станки, пневмоинструмент) забирают воздух из ресивера, а не напрямую из компрессора.
- Давление упало до нижнего порога — компрессор включается и восполняет запас. Достигло верхнего — выключается или переходит в холостой ход.
- Чем больше объём ресивера для ЧПУ — тем медленнее падает давление при потреблении и тем реже циклы переключения.
Примечание о единицах. В этой статье «бар» означает бар избыточного давления, если не указано иначе. Абсолютное давление: бар(абс.) = бар(изб.) + 1. В паспортах оборудования параметры могут указываться в МПа — сверяйте единицы при расчётах.
Пять задач, которые решает воздушный ресивер

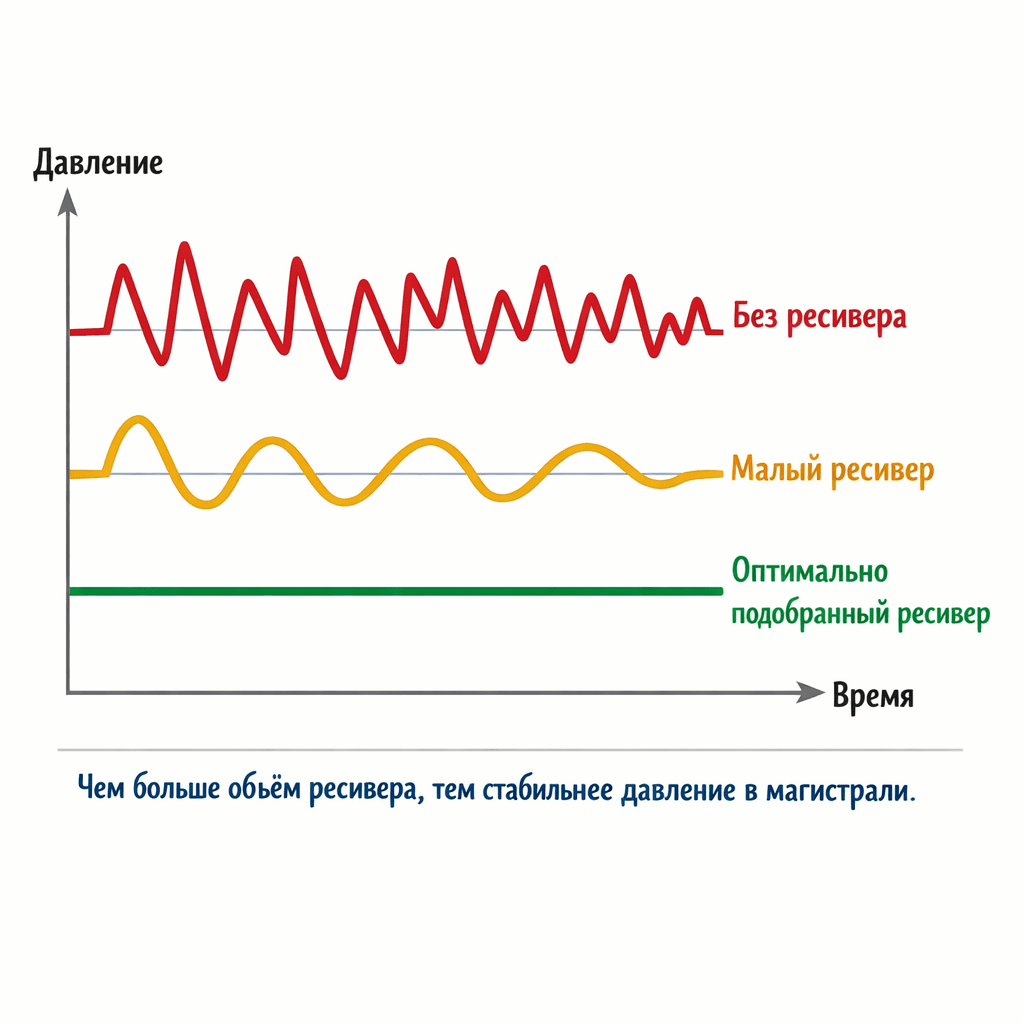

Сглаживание пульсаций давления
Поршневой компрессор выдаёт воздух порциями — пульсации на каждый ход поршня. Без буферной ёмкости они передаются в магистраль. Винтовой компрессор работает ровнее, но при переходах «нагрузка — холостой ход» тоже генерирует колебания.
Ресивер демпфирует пульсации — на выходе давление стабильнее. Для станков с ЧПУ это важно: пневмоострова и клапаны рассчитаны на стабильное давление. Значительные пульсации могут приводить к нестабильному усилию зажима, рывкам пневмоцилиндров, некорректной работе датчиков давления.
Запас воздуха для пиковых нагрузок
Типичная ситуация: несколько станков одновременно выполняют смену инструмента — пиковый расход кратковременно и существенно превышает средний. Без ресивера достаточного объёма компрессор не успевает восполнить расход — давление проседает — станки выдают ошибку.
С ресивером: накопленный запас покрывает пик, компрессор плавно восполняет — ни один станок не «замечает» скачка.
Снижение частоты циклов «нагрузка — холостой ход»
Каждый пуск электродвигателя сопровождается кратковременным пусковым током, существенно превышающим номинальный (конкретная кратность зависит от двигателя и способа пуска — прямой, «звезда–треугольник», через частотный привод). Это ударная нагрузка на обмотки, контакторы, электросеть. Для винтового компрессора частые переходы ускоряют износ впускного клапана и системы регулирования.
Допустимое число пусков или переключений в час задаётся производителем компрессора и указывается в паспорте — проверьте ограничение для вашей модели. Увеличение объёма ресивера обычно снижает частоту переключений: чем больше буфер, тем медленнее давление опускается до нижнего порога и тем реже компрессор должен включаться на подкачку.
Предварительная конденсация влаги
Горячий сжатый воздух попадает в ресивер, охлаждается — часть влаги конденсируется и оседает на дне. Дренаж конденсата из ресивера позволяет отвести значительную часть воды до её попадания в магистраль. Это не заменяет осушитель, но снижает нагрузку на него.
Буфер при кратковременной остановке компрессора
Аварийное отключение, срабатывание защиты, переключение между основным и резервным компрессором — воздушный ресивер для цеха даёт запас времени, в течение которого станки продолжают работать. Без буфера — мгновенная потеря давления, аварийная остановка всех станков в середине цикла, риск потери деталей и повреждения инструмента.
Без ресивера или с недостаточным объёмом: наглядное сравнение
| Параметр | Без ресивера / малый ресивер | Оптимально подобранный ресивер |
|---|---|---|
| Колебания давления на потребителях | Значительные, особенно при пиковых расходах | Минимальные при корректных уставках |
| Частота переключений компрессора | Высокая, может превышать допустимую по паспорту | В пределах допустимого по паспорту |
| Риск ошибок по давлению на станках | Повышенный | Минимальный |
| Нагрузка на осушитель | Может возрастать (горячий воздух без предварительного охлаждения) | Ниже при правильной компоновке |
| Ресурс компрессора | Может снижаться из-за частых переключений и нестабильных режимов | Соответствует паспортному при регулярном обслуживании |
Как рассчитать необходимый объём ресивера
Перед расчётом — о терминах. Производительность компрессора FAD (Free Air Delivery) — это расход воздуха, приведённый к условиям всасывания (атмосферным условиям). Расход потребителей также обычно указывается в «свободном воздухе». Убедитесь, что в формулах используете данные из паспорта компрессора и потребителей в одних и тех же условиях.
Упрощённая формула для быстрой оценки
- V — объём ресивера (л)
- Q — производительность компрессора FAD (л/мин)
- K — эмпирический коэффициент, зависящий от профиля потребления. Ориентировочно: 0,1–0,2 для равномерной нагрузки; 0,2–0,35 для неравномерной. Точное значение зависит от уставок давления, количества и типа потребителей.
Используйте её как стартовую точку, а результат сверяйте с рекомендациями производителя компрессора и расчётом по допустимой просадке давления.
Пример: компрессор 1500 л/мин, нагрузка неравномерная → V ≈ 1500 × 0,25 = 375 л → выбираем ближайший больший типоразмер из стандартного ряда, например 500 л, и проверяем, удовлетворяет ли он требованиям по допустимой просадке и частоте циклов.
Расчёт по допустимому времени автономной работы
- V — объём ресивера (л)
- Q_потр — расход воздуха при пиковом потреблении (л/мин, в пересчёте на атмосферные условия — «свободный воздух»)
- t — требуемое время автономной работы (мин)
- ΔP — допустимый перепад давления в ресивере (бар): P_макс − P_мин
Почему формула такая простая? Полная формула содержит множитель P_атм (атмосферное давление ≈ 1 бар), который нужен для пересчёта между «свободным воздухом» и объёмом при давлении. Поскольку P_атм ≈ 1 бар, при умножении числовое значение не меняется, и формула упрощается. Перепад ΔP одинаков независимо от того, используете ли вы избыточное или абсолютное давление — единицы сокращаются.
Пример: пиковый расход 800 л/мин (свободного воздуха), требуемая автономность 1 мин, P_макс = 10 бар, P_мин = 6 бар → ΔP = 4 бар → V = 800 × 1 / 4 = 200 л → берём ближайший больший типоразмер — ресивер 270 литров.
Рекомендация производителя компрессора
Большинство производителей указывают рекомендуемый объём ресивера в документации к компрессору. Если рекомендация отсутствует — используйте формулы выше как ориентир, а результат сверяйте с паспортными ограничениями компрессора по допустимой частоте циклов.
Когда стандартного расчёта недостаточно
Увеличенный ресивер требуется при:
- сильно неравномерной нагрузке (станки ЧПУ + пескоструйная камера);
- пневмоинструменте с высоким мгновенным расходом;
- необходимости безостановочной работы при переключении компрессоров;
- протяжённых магистралях — при больших расстояниях и значительных расходах эффект центрального ресивера на удалённых потребителях снижается из-за потерь давления. В таких случаях дополнительный локальный буфер у дальнего потребителя помогает решить проблему.
Сводная таблица: ориентировочный объём для типовых конфигураций
Таблица даёт ориентировочные диапазоны для первичной оценки. Корректный подбор требует учёта конкретных данных: давление в сети, требования станков по минимальному давлению, средний и пиковый расход, уставки компрессора, длина и диаметр магистралей. Производительность FAD и мощность зависят от конкретной модели компрессора и давления нагнетания — сверяйте с паспортом. Если сомневаетесь — пришлите модель компрессора и список оборудования, подберём ресивер бесплатно.
| Конфигурация производства | Мощность компрессора, кВт | Ориентировочная производительность FAD, л/мин | Ориентировочный объём ресивера, л |
|---|---|---|---|
| Один станок ЧПУ (фрезерный или токарный) | 5,5 | 650–750 | 100–200 |
| Два-три станка ЧПУ | 7,5–11 | 900–1600 | 200–500 |
| Четыре-шесть станков ЧПУ | 15–22 | 1800–3200 | 500–1000 |
| Семь-двенадцать станков ЧПУ | 22–37 | 3200–5500 | 1000–2000 |
| Участок ЧПУ + пневмоинструмент + пескоструй | 37–55 | 5500–8000 | 2000–3000 |
Для неравномерной нагрузки ориентируйтесь на верхнюю границу диапазона. Для стабильной работы всех станков — на нижнюю.
Один большой ресивер или несколько маленьких
Центральный ресивер (у компрессора) — наиболее распространённая схема: компрессор → ресивер → осушитель → магистраль → станки. Плюсы: простота обслуживания, одна точка дренажа. Минус: на дальнем конце протяжённой магистрали эффект буфера может ослабевать из-за потерь давления.
Центральный + дополнительные ресиверы в магистрали или у станков. Дополнительный ресивер у удалённого станка работает как локальный буфер. Объём подбирается по профилю расхода конкретного потребителя и допустимой просадке давления. Эффективно при протяжённых магистралях и потребителях с резко переменным расходом. Минусы: дополнительные точки дренажа, дополнительные соединения.
Распределённая схема оправдана, если:
- цех с разнесёнными участками;
- один станок с аномально высоким пиковым расходом (лазер, пескоструй);
- старая магистраль с потерями давления, которую дорого менять.
Дополнительный ресивер к существующей системе: когда пора
Признаки нехватки текущего ресивера:
- компрессор переключается между режимами чаще, чем допускается по его паспорту;
- давление проседает при одновременной работе нескольких станков, хотя компрессор по среднему расходу достаточен;
- станки выдают ошибки давления в моменты пикового потребления;
- после добавления нового станка появились перебои.
Ресивер помогает закрывать кратковременные пики расхода и снижать частоту переключений, но не заменяет производительность компрессора. Если средний расход участка стабильно выше производительности компрессора, увеличение объёма ресивера лишь отсрочит падение давления, но не решит проблему. В этом случае нужен более производительный компрессор или дополнительный агрегат.
Дополнительный ресивер к компрессору решает проблему без замены основного агрегата, если корневая причина — именно кратковременный пиковый расход, а не недостаток средней производительности. Он увеличивает запас воздуха, покрывает пики без просадки, снижает частоту циклов.
Подключение ресивера к компрессору — параллельно существующему или последовательно в магистраль. Обязательные элементы: дренажный клапан, предохранительный клапан, манометр. Не забыть: паспорт сосуда и соответствие нормам промбезопасности.
Мы подбираем аналоги из наличия — дешевле или производительнее, бронируем дефицитные позиции и доставляем по всей России. Доступны лизинг, кредит и отсрочка платежа.
На что обратить внимание при покупке
Объём
Определяется расчётом или ориентировочной таблицей выше. Распространённые типоразмеры на рынке: 50, 100, 200, 270, 500, 900, 1000 л и более (конкретный ряд зависит от производителя).
Допускаемое давление
Допускаемое давление ресивера (указано в паспорте сосуда) должно быть не ниже максимально возможного давления в системе. Убедитесь, что уставка предохранительного клапана соответствует паспорту ресивера и не превышает его допускаемое давление. Типовые исполнения ресиверов по допускаемому давлению: 10, 11, 16 бар — выбирайте исполнение с учётом максимального давления вашего компрессора.
Ориентация: ресивер вертикальный или горизонтальный
Вертикальный экономит площадь — распространённый выбор для компрессорных. Горизонтальный — при ограниченной высоте помещения или установке компрессора сверху. При равном объёме основные характеристики совпадают, но могут отличаться удобство дренажа, расположение патрубков и требования к площадке.
Материал и покрытие
Углеродистая сталь с внутренним антикоррозийным покрытием — стандарт. Оцинкованные изнутри — повышенная устойчивость к конденсату. Нержавеющая сталь — для производств с повышенными требованиями к чистоте воздуха и материалам (пищевая, фармацевтическая промышленность и др.).
Комплектация
Обязательно: манометр, предохранительный клапан, дренажный клапан (ручной или автоматический). Желательно: автоматический дренаж конденсата — исключает человеческий фактор. Диаметр патрубков должен соответствовать магистрали.
На ресивере обязателен исправный предохранительный клапан с уставкой, соответствующей паспорту сосуда. Запрещено «глушить» предохранительный клапан или менять его уставку без расчёта и документации. Проверка и обслуживание — по регламенту производителя клапана и внутренним нормам предприятия.
Сертификация
Ресивер — сосуд, работающий под давлением. Он должен иметь паспорт и документы о соответствии применимым требованиям к оборудованию, работающему под избыточным давлением (в частности, ТР ТС 032/2013, если применимо). Необходимость регистрации в Ростехнадзоре зависит от параметров сосуда (давление, объём, рабочая среда) и категории оборудования — уточняйте для конкретной модели по действующим нормам и правилам.
Сделка защищена банковской гарантией — финансовая безопасность при любой сумме заказа. Работаем со спецсчетами.
Обслуживание ресивера: минимум действий — максимум ресурса
Обслуживание ресивера компрессора — одна из самых простых регламентных процедур на производстве. Конкретные интервалы обслуживания берите из паспорта ресивера, паспорта предохранительного клапана и внутренних регламентов предприятия. Ниже — ориентировочный перечень операций.
| Операция | Ориентировочная периодичность | Примечание |
|---|---|---|
| Дренаж конденсата (ручной) | Регулярно, не допуская накопления воды (как правило, ежедневно или после каждой смены) | Сливать до появления воздуха. Фактическая периодичность зависит от влажности и режима работы |
| Проверка автоматического дренажа | По регламенту производителя (ориентировочно — раз в месяц) | Нажать кнопку тестирования |
| Проверка предохранительного клапана | По паспорту клапана и регламенту предприятия | Убедиться в работоспособности — что клапан не закис. Самовольная регулировка уставки запрещена |
| Визуальный осмотр корпуса | По регламенту предприятия | Коррозия, вмятины, подтёки, состояние сварных швов |
| Внутренний осмотр | По паспорту сосуда и требованиям надзора | Через ревизионный люк или эндоскопом; периодичность и порядок — по документации на сосуд |
Если не сливать: коррозия стенок, уменьшение рабочего объёма, унос воды в магистраль, ускоренное разрушение ресивера.
Распространённые ошибки при выборе и эксплуатации
Встроенные ресиверы в компактных компрессорах, как правило, имеют небольшой объём и рассчитаны на минимальную нагрузку. Для станка с ЧПУ с пневмозажимом и автосменой инструмента этого объёма обычно недостаточно: один цикл смены инструмента может вызвать заметную просадку давления.
Ресивер, допускаемое давление которого ниже максимально возможного давления в системе, — прямая угроза безопасности. Всегда проверяйте соответствие.
Часто основной ресивер устанавливают до осушителя: воздух в ресивере предварительно охлаждается, часть влаги конденсируется, что может снижать нагрузку на осушитель. Однако конкретная компоновка зависит от типа осушителя, наличия послеохладителя и сепаратора. Дополнительный ресивер-буфер в магистрали обычно ставится уже после осушителя, ближе к потребителям.
«Забыли» или «закисло» — через несколько месяцев на дне скопится значительное количество воды, начнётся коррозия, влага попадёт в магистраль.
Ресивер должен стоять устойчиво на подготовленной площадке и обеспечивать свободный доступ к дренажному клапану, манометру и предохранительному клапану.
Если подводящий трубопровод слишком узкий — пропускная способность ограничена входом, и ресивер не может быстро отдавать воздух при пиковом расходе. Диаметр подключения должен соответствовать магистрали и расчётному расходу.
Кейс: как дополнительный ресивер решил проблему участка без замены компрессора
Участок: 4 фрезерных обрабатывающих центра, винтовой компрессор 15 кВт, встроенный ресивер около 100 л. При одновременной смене инструмента на нескольких станках давление существенно проседало — станки выдавали ошибку, операторы ждали восстановления. Потери — десятки минут простоя за смену.
Первоначальная гипотеза: «Нужен более мощный компрессор». Стоимость замены — значительно выше стоимости дополнительного ресивера.
Диагностика. Средний расход — в пределах возможностей действующего компрессора. Проблема — в кратковременных пиках расхода, которые малый ресивер не покрывал.
Решение. Установка дополнительного ресивера воздушного для производства на 500 л в магистраль.
- просадки давления при смене инструмента стали минимальными;
- ошибки на станках по давлению прекратились;
- частота переключений компрессора заметно снизилась;
- затраты на решение — в разы ниже стоимости замены компрессора.
Ресивер — самый недооценённый элемент пневмосистемы
Ресивер — один из наиболее доступных способов повысить стабильность пневмосистемы, снизить износ компрессора и сократить простои станков. Экономить на нём — значит рисковать стабильностью всего производственного участка.
При покупке компрессора рассматривайте систему целиком: компрессор + ресивер + осушитель + фильтры — единый комплекс, в котором каждый элемент влияет на результат.
Подберём ресивер под ваш компрессор и парк станков
Пришлите модель компрессора и список оборудования — рассчитаем бесплатно. Доставка по всей России, включая удалённые регионы.
Готовые комплекты «компрессор + ресивер + система подготовки воздуха» — экономия при покупке комплектом. Пусконаладка, расходные материалы и оснастка — в одном заказе.
Читайте также:
FAQ
Ресивер накапливает запас сжатого воздуха, сглаживает пульсации давления, покрывает пиковые нагрузки и снижает частоту циклов включения компрессора. Без ресивера давление нестабильно, станки могут получать ошибки по давлению, а компрессор изнашивается быстрее из-за частых переключений.
Для быстрой оценки: V ≈ Q × K, где Q — производительность компрессора FAD (л/мин), K — эмпирический коэффициент (ориентировочно 0,1–0,35 в зависимости от равномерности нагрузки). Для более точного подбора используйте расчёт по допустимой просадке давления и времени автономности: V = Q_потр × t / ΔP. Результат всегда сверяйте с рекомендациями производителя компрессора.
Да. Дополнительный ресивер подключается параллельно или последовательно в магистраль. Это эффективный способ устранить просадки давления при пиковых нагрузках без замены компрессора. Допускаемое давление дополнительного ресивера должно быть не ниже максимально возможного давления в системе.
Для участка из 3–5 фрезерных или токарных станков ЧПУ при компрессоре 11–22 кВт ориентировочный объём ресивера — 270–500 л. При неравномерной нагрузке (станки + пневмоинструмент) объём может быть увеличен. Точный подбор — по расчёту с учётом конкретного расхода и требований к давлению.
При ручном дренаже — регулярно, не допуская накопления воды. Как правило, достаточно сливать ежедневно или после каждой смены, но фактическая периодичность зависит от влажности воздуха и режима работы. Рекомендуется установить автоматический дренажный клапан — он отводит конденсат без участия оператора.
Вертикальный экономит площадь и является распространённым решением для компрессорных. Горизонтальный выбирают при ограниченной высоте помещения или когда компрессор устанавливается на ресивер сверху. При равном объёме основные характеристики совпадают, но могут отличаться удобство дренажа и расположение патрубков.
Да. Ресивер — это сосуд, работающий под давлением. Он должен иметь паспорт и документы о соответствии применимым требованиям (в частности, ТР ТС 032/2013, если применимо). Необходимость регистрации в Ростехнадзоре зависит от параметров сосуда и категории оборудования — уточняйте по действующим нормам для конкретной модели.
Основной ресивер чаще всего устанавливают между компрессором и осушителем: воздух в нём предварительно охлаждается, часть влаги конденсируется, что может снижать нагрузку на осушитель. Однако конкретная компоновка зависит от типа осушителя, наличия послеохладителя и проекта системы. Дополнительный ресивер-буфер в магистрали обычно ставится после осушителя, ближе к потребителям.
Это прямая угроза безопасности. Допускаемое давление ресивера (по паспорту) должно быть не ниже максимально возможного давления в системе. Несоответствие — недопустимая конфигурация: возможно разрушение сосуда.
Да, если допускаемое давление ресивера соответствует параметрам нового компрессора и диаметр патрубков совместим с магистралью. Объём подбирается по производительности нового компрессора и профилю потребления.
Предохранительный клапан — последний рубеж защиты от разрушения сосуда при отказе прессостата или регулятора давления компрессора. Его работоспособность необходимо проверять по регламенту производителя клапана. Запрещено «глушить» клапан или менять уставку без расчёта и документации.
Для одного фрезерного станка ЧПУ с компрессором 5,5 кВт ориентировочный объём ресивера — 100–200 л. Если станок работает с частой сменой инструмента или имеет пневматический зажим с высоким расходом — ориентируйтесь на верхнюю границу диапазона или рассчитайте по формуле допустимой просадки.
Да. При протяжённых магистралях и значительных расходах эффект буфера центрального ресивера на удалённых потребителях может ослабевать из-за потерь давления в трубопроводе. В этом случае рекомендуется рассмотреть установку дополнительного ресивера ближе к дальнему станку. Конкретный объём и расстояние зависят от диаметра трубопровода, расхода и допустимой просадки давления.
