Участок резки листового металла редко попадает в фокус управленческого внимания — пока не становится узким горлышком. При этом именно здесь формируется 15–25% себестоимости металлоизделий: отходы материала, простои, скрытые переделки. В этой статье — разбор реальных потерь на участке раскроя и способы их обнаружить.
Почему участок резки — слепая зона для управленца
Производственный учёт обычно фиксирует:
- Закупку металла (тонны, рубли)
- Выпуск готовой продукции (штуки, метры)
- Общие затраты цеха
Сколько металла ушло в отходы? Сколько времени сборочный участок ждал заготовки? Какой процент деталей вернулся на доработку из-за неточного реза?
Эти вопросы редко задают, пока маржинальность «в норме». Но когда конкуренция обостряется, а заказчики давят на цены — резервы ищут везде.
Участок резки оказывается одним из самых недооценённых источников экономии.
Карта затрат участка раскроя
Себестоимость резки складывается из шести компонентов:
Прямые материальные потери
- Отходы раскроя (деловой обрезок, который не используется)
- Брак по размерам (детали вне допуска)
- Потери от деформации (при неправильном резе)
Типичный уровень: 8–15% от объёма закупленного металла. При стоимости тонны стали 80 000–120 000 руб. это 6 400–18 000 руб. на каждой тонне.
Затраты на оборудование
- Амортизация станка
- Электроэнергия
- Расходные материалы (ножи, электроды, газ)
- Ремонт и обслуживание
Трудовые затраты
- Зарплата оператора
- Затраты на вспомогательный персонал (крановщик, стропальщик)
- Обучение и допуски
Затраты на аутсорсинг
Если часть номенклатуры режется на стороне:
- Стоимость услуги резки
- Логистика (доставка туда-обратно)
- Потери времени
Косвенные потери
- Простой последующих участков (сборка, сварка, гибка)
- Срыв сроков и штрафы
- Переделки из-за несоответствия размеров
Упущенная выгода
- Заказы, от которых отказались из-за отсутствия мощностей
- Срочные заказы, переданные конкурентам
- Клиенты, ушедшие из-за длинных сроков

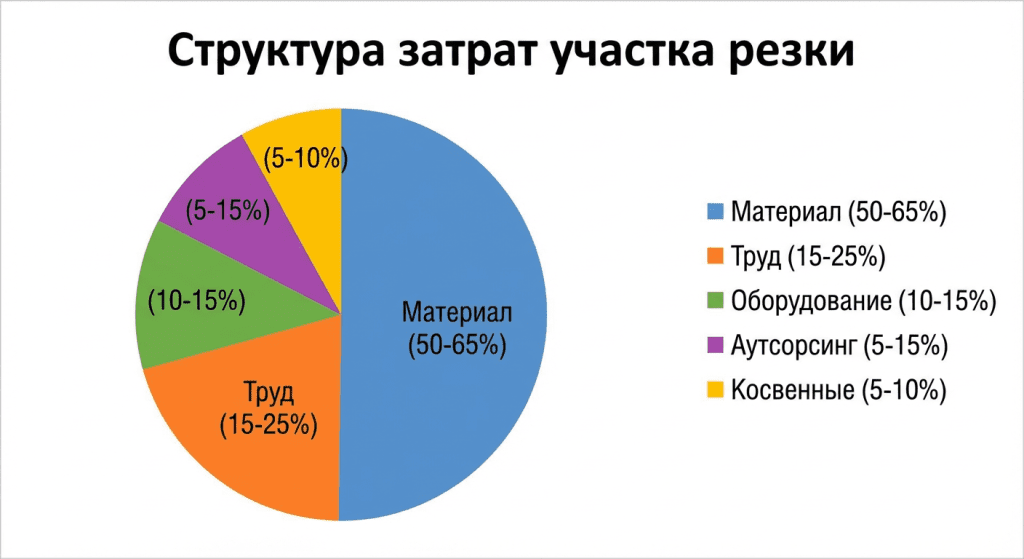

Структура затрат типичного участка
| Статья затрат | Доля в себестоимости резки |
|---|---|
| Материал (с отходами) | 50–65% |
| Труд | 15–25% |
| Оборудование и энергия | 10–15% |
| Аутсорсинг и логистика | 5–15% |
| Косвенные потери | 5–10% |
Материал — главная статья. Снижение отходов на 3–5% даёт больший эффект, чем экономия на зарплате или электричестве.
Влияние точности резки на отходы материала
Точность оборудования напрямую определяет процент отходов. Чем больше допуск на размер, тем больший припуск закладывает технолог — и тем больше металла уходит в обрезки.
Как формируются отходы
Если станок даёт разброс ±2 мм, технолог закладывает заготовку на 4–5 мм больше.
При точности ±0,5 мм припуск сокращается до 1–1,5 мм.
Пример: Деталь 200×500 мм, толщина 4 мм
| Точность станка | Размер заготовки | Площадь, см² | Потери на деталь |
|---|---|---|---|
| ±2 мм | 205×505 мм | 1035 | +3,5% |
| ±0,5 мм | 201×501 мм | 1007 | +0,7% |
При выпуске 5 000 деталей в месяц разница: 140 см² × 5 000 = 70 м² металла = ~220 кг стали.
Раскройная карта и КИМ
КИМ (коэффициент использования материала) — главный показатель эффективности раскроя.
КИМ = Площадь деталей / Площадь листа × 100%
Факторы, снижающие КИМ:
- Низкая точность оборудования (большие припуски)
- Неоптимальная программа раскроя
- Несоответствие формата листа и размеров деталей
- Ручное размещение деталей «на глаз»

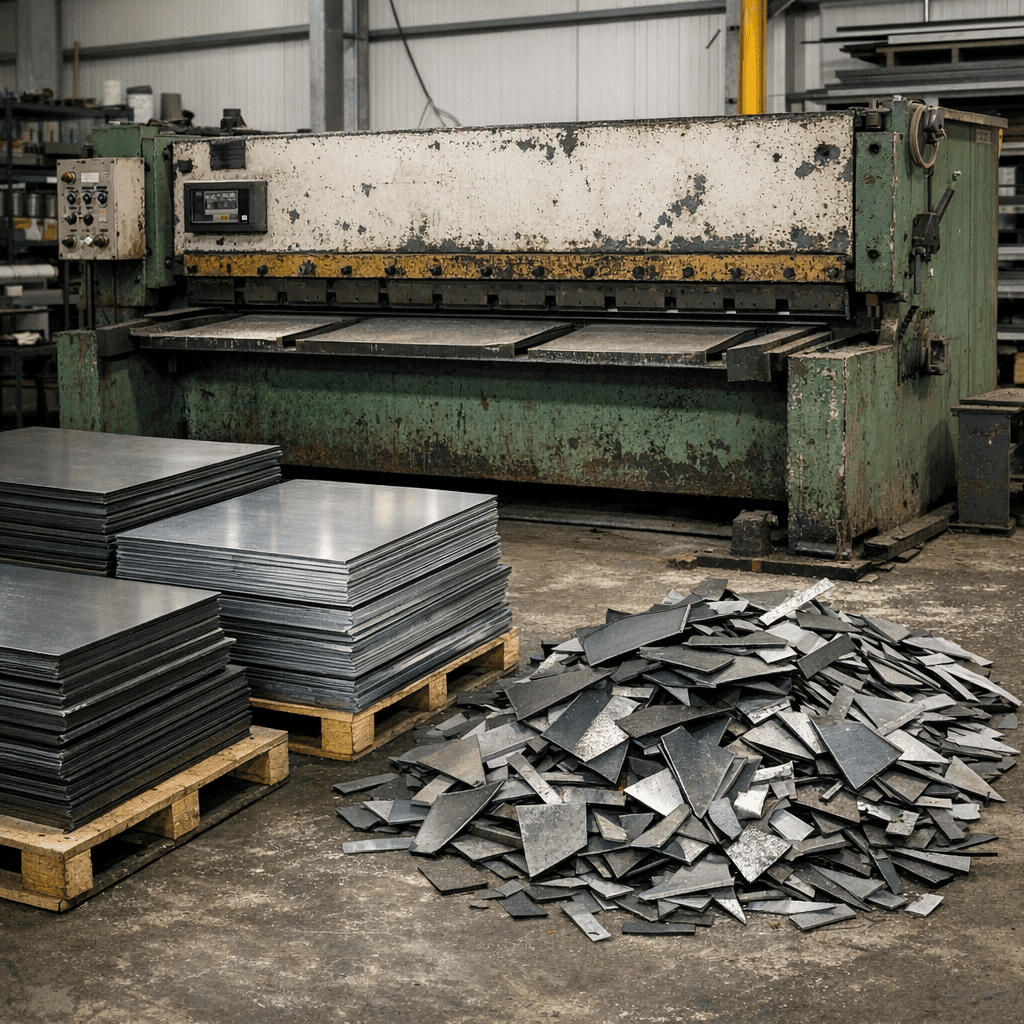

Деловой отход vs безвозвратные потери
Не все обрезки — потери. Деловой отход можно использовать для мелких деталей или продать.
Хранение, сортировка и учёт обрезков тоже стоят денег. 30–50% делового отхода превращается в металлолом из-за:
- Отсутствия системы учёта
- Коррозии при хранении
- Несоответствия текущей номенклатуре
Как простои на резке тормозят всё производство
Участок резки — первый передел. Его задержки каскадно распространяются на весь цикл.
Типичные причины простоев
| Причина | Частота | Потери времени |
|---|---|---|
| Ожидание материала со склада | Ежедневно | 15–30 мин/смена |
| Переналадка на другой размер | 5–15 раз/смена | 5–15 мин каждая |
| Ожидание крана для загрузки | Несколько раз/смена | 10–20 мин |
| Поломка оборудования | 1–4 раза/месяц | 2–8 часов |
| Ожидание заготовок с аутсорсинга | По факту | 1–5 дней |
Цена простоя сборочного участка
Когда резка не успевает — встаёт сборка. Цена часа простоя сборочного участка:
Стоимость простоя = (ФОТ участка + Накладные) / Рабочие часы
Пример: Участок сборки металлоконструкций, 6 человек
| Показатель | Значение |
|---|---|
| ФОТ с налогами | 720 000 руб./месяц |
| Накладные (аренда, энергия, управление) | 240 000 руб./месяц |
| Рабочее время | 176 часов/месяц |
| Стоимость часа простоя | 5 450 руб./час |
8 часов простоя в месяц = 43 600 руб. прямых потерь. Плюс срыв сроков, нервы, репутация.
Узкое горлышко — как определить
- Перед участком резки скапливается очередь заданий
- После резки заготовки ждут в буфере менее 2 часов (сразу забирают)
- Операторы последующих участков «дежурят» у резки
- Срочные заказы постоянно вклиниваются в график раскроя
Сравнение производительности разных способов резки
Производительность участка резки зависит от технологии и оборудования. Сравним основные варианты для типовых задач.
Прямолинейный рез листа 3 мм, длина 2000 мм
| Способ резки | Время на рез | Резов в час | Примечания |
|---|---|---|---|
| Гильотина с ЧПУ | 3–5 сек | 400–600 | Мгновенный рез |
| Гильотина ручной упор | 15–30 сек | 80–150 | Время на разметку |
| Плазма портальная | 40–60 сек | 50–70 | Время врезки + рез |
| Болгарка (УШМ) | 3–5 мин | 12–18 | Ручной труд |
| Газовый резак | 2–4 мин | 15–25 | Требует зачистки |
Контурная деталь 300×400 мм, сталь 5 мм
| Способ резки | Время на деталь | Деталей в час |
|---|---|---|
| Лазер | 45–90 сек | 40–70 |
| Плазма | 60–120 сек | 30–50 |
| Гильотина + доработка | Не применимо | |
Что следует из сравнения
Прямолинейный раскрой
Гильотина эффективнее в 5–10 раз
Комбинация технологий
Даёт максимальную производительность
Использовать дорогой лазер для нарезки полос и прямоугольников. Это как забивать гвозди микроскопом — работает, но неэффективно.
Хотите оценить потенциал экономии на вашем участке?
Подготовим расчёт эффективности с учётом ваших объёмов и текущих затрат. Покажем, где теряется маржа.
Как посчитать реальную стоимость одного реза
Стоимость реза — ключевой показатель для сравнения технологий и принятия решений.
Формула полной стоимости реза
Стоимость реза = (Амортизация + Энергия + Расходники + Труд + Накладные) / Количество резов
Пример расчёта для гильотины
Исходные данные:
- Стоимость станка: 2 000 000 руб.
- Срок амортизации: 10 лет
- Загрузка: 160 часов/месяц
- Производительность: 200 резов/час
| Статья | В месяц | На 1 рез |
|---|---|---|
| Амортизация | 16 700 руб. | 0,52 руб. |
| Электроэнергия (5 кВт × 160 ч × 8 руб.) | 6 400 руб. | 0,20 руб. |
| Ножи и обслуживание | 4 000 руб. | 0,13 руб. |
| Труд оператора (доля) | 30 000 руб. | 0,94 руб. |
| Итого | 57 100 руб. | 1,79 руб./рез |
Сравнение стоимости реза по технологиям
| Технология | Стоимость п.м. реза | Стоимость реза 2000 мм |
|---|---|---|
| Гильотина (своя) | 0,8–1,5 руб. | 1,6–3 руб. |
| Плазма (своя) | 8–15 руб. | 16–30 руб. |
| Лазер (свой) | 12–25 руб. | 24–50 руб. |
| Аутсорсинг резки | 30–60 руб. | 60–120 руб. |
Собственная гильотина даёт стоимость реза в 10–40 раз ниже аутсорсинга для прямолинейных операций.
Примеры разгрузки цеха одной гильотиной
Производство металлических дверей
Проблема: Вся резка листа на аутсорсинге. Срок изготовления двери — 12 дней, из них 5 дней — ожидание заготовок.
Решение: Установка гильотины 2500×3 мм.
Результат:
- Срок изготовления сократился до 7 дней
- Отпала логистика (2 рейса в неделю)
- Появилась возможность срочных заказов с наценкой +30%
- Брак по размерам снизился с 3% до 0,5%
Производство вентиляционного оборудования
Проблема: Лазерный станок перегружен типовыми операциями — нарезкой полос и прямоугольных заготовок. Очередь на лазер — 3–4 дня.
Решение: Добавление гильотины с ЧПУ 2000×2 мм.
Результат:
- 60% объёма резки перешло на гильотину
- Лазер освободился для сложных деталей
- Очередь на контурную резку сократилась до 1 дня
- Общая производительность участка выросла на 40%
Производство металлоконструкций
Проблема: Старая гильотина с ручным упором. Оператор тратит 40% времени на разметку и позиционирование.
Решение: Замена на гильотину с ЧПУ-упором.
Результат:
- Производительность выросла в 2,5 раза
- Точность реза улучшилась с ±1,5 мм до ±0,2 мм
- Припуски на деталях сократились — экономия 4% металла
- Оператор меньше устаёт, снизился брак по невнимательности
Признаки того, что участок резки требует внимания
Чек-лист для самодиагностики:
Проверьте материальные потери
- ☐ КИМ (коэффициент использования материала) ниже 80%
- ☐ Обрезки занимают значительную площадь цеха
- ☐ Деловой отход не учитывается или не используется
- ☐ Брак по размерам превышает 1%
Проверьте производительность
- ☐ Последующие участки ждут заготовки
- ☐ Срочные заказы постоянно ломают график
- ☐ Аутсорсинг резки превышает 20% объёма
- ☐ Переналадка занимает более 10% рабочего времени
Проверьте скрытые затраты
- ☐ Логистика на аутсорсинг резки — регулярная статья
- ☐ Штрафы или потери клиентов из-за сроков
- ☐ Оператор резки — «узкое место», от которого все зависят
- ☐ Ремонт старого оборудования чаще 2 раз в год
Участок резки съедает маржу. Стоит посчитать экономику модернизации.
FAQ — часто задаваемые вопросы
На участок резки приходится 15–25% себестоимости металлоизделий. Основная доля — материал с отходами (50–65% затрат участка). Снижение отходов на 5% даёт экономию 1–1,5% от общей себестоимости продукции.
Формула: (Припуск при низкой точности − Припуск при высокой точности) × Количество деталей × Стоимость материала.
При повышении точности с ±2 мм до ±0,5 мм экономия составляет 2–4% металла, что для производства с оборотом 50 тонн/месяц даёт 80 000–160 000 руб./месяц.
Три признака:
- Очередь заданий перед участком резки растёт
- Последующие участки (сборка, сварка) простаивают в ожидании заготовок
- Срочные заказы постоянно сдвигают плановые работы
Если присутствуют два из трёх — резка ограничивает производительность всего цеха.
Аутсорсинг выгоден при объёме менее 500 п.м./месяц или редких операциях.
При регулярной загрузке от 1000 п.м./месяц собственное оборудование снижает стоимость реза в 10–30 раз и убирает зависимость от подрядчика. Точка безубыточности обычно достигается при 600–900 п.м./месяц.
Заключение
Участок резки листового металла — не вспомогательная операция, а один из ключевых драйверов себестоимости. Здесь формируются потери материала, здесь возникают простои, отсюда начинаются задержки по срокам.
Основные точки контроля:
Если текущие показатели хуже — это прямые потери маржи. Понимание структуры затрат на участке раскроя — первый шаг к их оптимизации.
