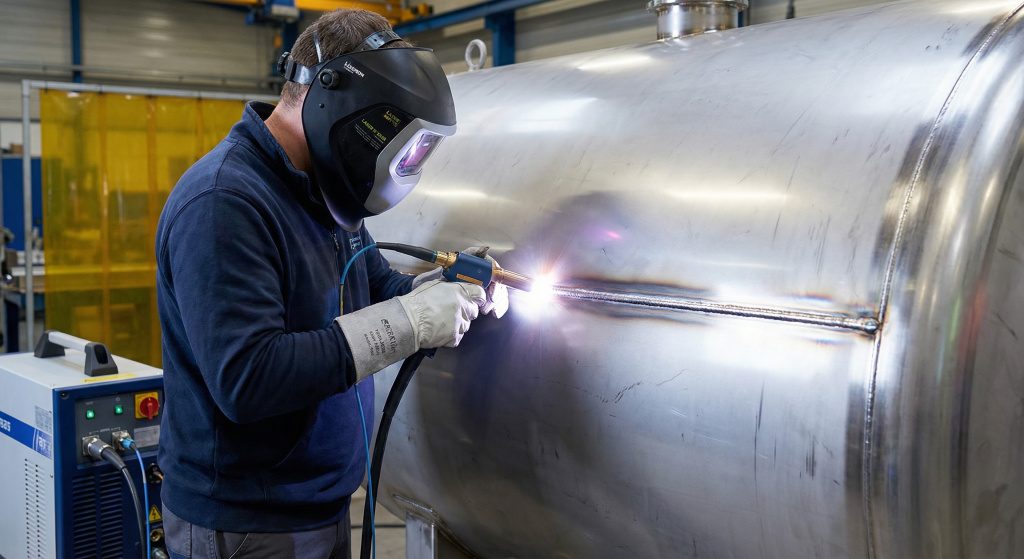

Ручные (handheld) лазерные сварочные аппараты

В последние годы ручной лазерный сварочный аппарат стал одной из самых обсуждаемых тем в профессиональном сварочном сообществе. Видеоролики с «идеальными» швами собирают миллионы просмотров. Производители обещают революцию: кратный рост скорости, минимум постобработки, быстрое обучение оператора.

Одновременно скептики утверждают, что handheld лазерная сварка — игрушка для выставок, а не для реального цеха.

Истина, как обычно, посередине. В этой статье разберём технологию без рекламных преувеличений:

• Как устроен и работает портативный лазерный сварочный аппарат
• Что он реально делает хорошо — с примерами и пояснениями
• Где его жёсткие ограничения — чтобы не купить «кота в мешке»
• Как посчитать окупаемость и принять взвешенное решение

Материал даст аргументы для разговора с технологами, снабженцами и руководством — чтобы решение о покупке было коллегиальным и обоснованным.

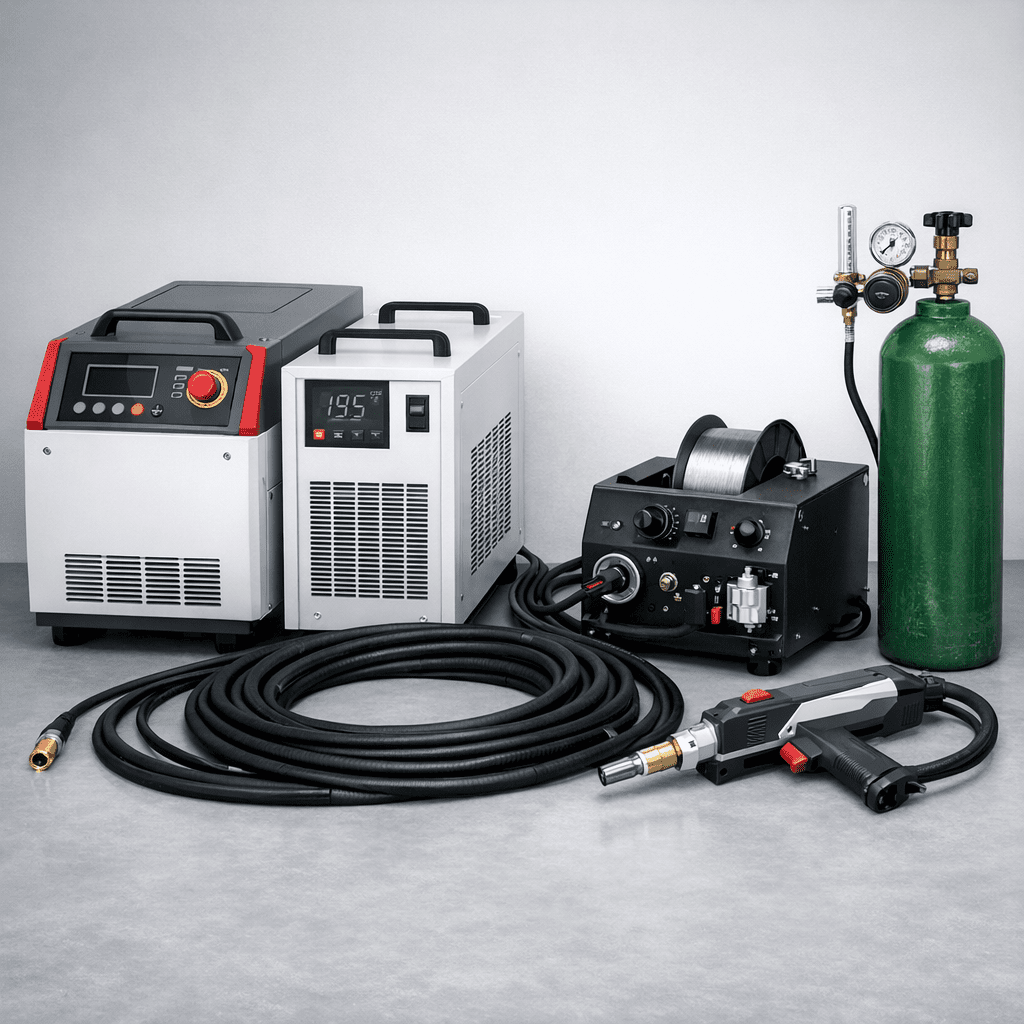

Устройство и состав комплекта

Типовой комплект аппарата лазерной сварки ручного включает:

Волоконный лазер — наиболее распространённый тип источника для ручной сварки. Причины: высокий электрооптический КПД, компактность, большой заявляемый производителями ресурс диодов накачки и минимальное обслуживание. Конкретные значения КПД и ресурса зависят от производителя и модели — уточняйте по паспорту источника.

Принцип работы — просто и наглядно

Принцип работы ручного лазерного сварочного аппарата:

1. Волоконный лазер генерирует когерентный луч с высокой плотностью энергии
2. Луч передаётся по оптоволокну в сварочную головку
3. Wobble-модуль (система качания) раскачивает луч по заданному паттерну
4. Сфокусированный луч расплавляет кромки металла и присадочную проволоку (если используется)
5. Защитный газ вытесняет атмосферу из зоны сварки

Чем wobble-сварка отличается от TIG:

Роль wobble-функции: без раскачки шов получается узким и чувствительным к зазору между деталями. Wobble расширяет зону воздействия луча и повышает допуск к зазору (в пределах, определяемых конкретной моделью и технологией). Это позволяет:

• Работать с небольшими зазорами между деталями
• Регулировать эффективную ширину валика шва
• Улучшать перемешивание сварочной ванны

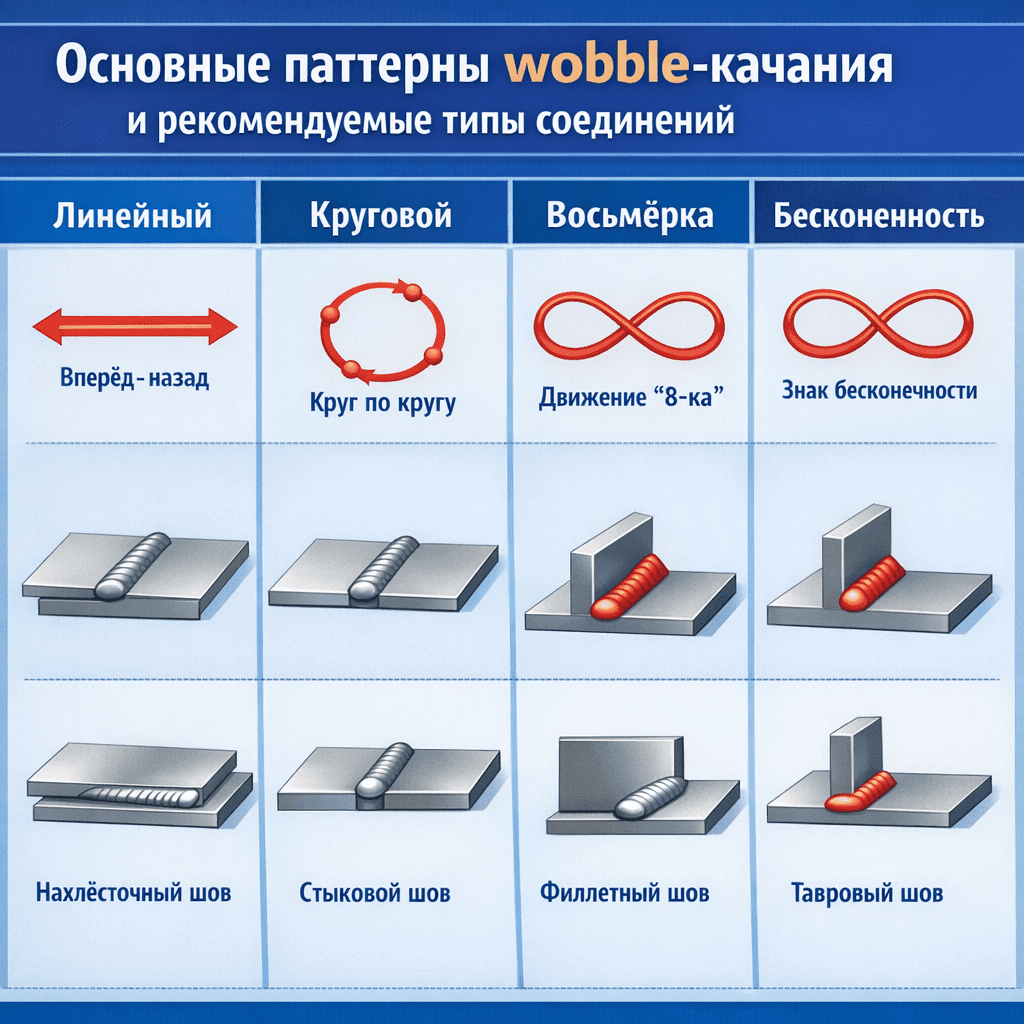

Паттерны качания: линейный (для прямых швов), круговой (нахлёст), восьмёрка (стык с зазором), бесконечность (максимальное проплавление). Выбор паттерна, амплитуды и частоты зависит от типа соединения, толщины и материала.

Скорость сварки

На многих типовых задачах ручная лазерная сварка заметно быстрее TIG — по опыту пользователей, выигрыш может составлять несколько раз. Однако конкретная величина зависит от толщины, типа соединения, требований к качеству, подготовки кромок и наличия присадки.

Корректнее всего сравнивать скорость на ваших конкретных деталях — попросите поставщика провести тестовую сварку.

На серийном производстве сокращение времени на шов может значительно увеличить выработку без расширения штата.

Качество и эстетика шва

Зона термического влияния (ЗТВ) при лазерной сварке, как правило, существенно меньше, чем при дуговой (TIG/MIG). Благодаря этому изменения свойств металла вблизи шва обычно менее выражены. Тем не менее тепловой цикл при сварке неизбежен, и он может влиять на структуру и свойства — степень влияния зависит от материала и режима.

Меньшая деформация при сварке — важно для тонколистовых конструкций. Сниженное тепловложение уменьшает «винт» и «крыловатость» после сварки. Однако деформации полностью не исчезают: результат зависит от зажимов, прихваток, схемы наложения швов и суммарного тепловложения. Сборочная оснастка по-прежнему важна.

Качество поверхности:

• Стабильный валик с чешуйчатой структурой
• Минимум брызг
• Тонкая оксидная плёнка
• Во многих случаях — шов, не требующий зачистки и полировки

Низкий порог входа для оператора

Ориентировочные сроки обучения (зависят от сложности изделий, материала и требований к качеству):

Сравните с TIG, где на подготовку сварщика 4–5 разряда уходят месяцы.

Причина: электроника стабилизирует процесс. Оператор управляет направлением и скоростью, а не «держит дугу» руками.

Универсальность по материалам

Ручной лазерный сварочный аппарат для нержавейки — одно из наиболее востребованных применений: сниженное тепловложение помогает сохранить антикоррозионные свойства, шов получается эстетичным, зачастую без дополнительной обработки.

Мобильность и гибкость

• Работа в цеху и на монтажной площадке. Работа вне помещения возможна при обеспечении лазерной безопасности, ветрозащиты и стабильного электропитания — уточняйте допустимые условия эксплуатации по паспорту конкретного аппарата
• Переналадка между задачами — минуты через меню аппарата
• Длина оптоволокна (обычно до 10–15 м, у некоторых моделей до 20 м) позволяет оператору перемещаться вокруг крупногабаритных изделий

Толщина металла

Толщина сварки ручным лазером — ориентировочный рабочий диапазон (зависит от мощности источника, оптики головки, типа соединения, зазора и требований к качеству):

Конкретные максимальные толщины определяются мощностью вашего источника и подтверждаются технологической пробой. Значения в таблице — ориентировочные.

Свыше оптимального диапазона лазер, как правило, проигрывает полуавтомату по производительности. Многопроходная сварка лазером неэффективна.

Подготовка стыков

Ограничения ручной лазерной сварки по зазорам значительно жёстче, чем у TIG/MIG:

• Без проволоки: зазор должен быть минимальным (ориентировочно не более десятых долей миллиметра)
• С проволокой и wobble: допуск больше, но всё равно существенно меньше, чем у дуговых способов

Допустимый зазор зависит от толщины, типа соединения, настроек wobble, диаметра проволоки и конкретной модели аппарата. Для ремонтных задач с неидеальной подгонкой это может быть критичным ограничением. Лазерная сварка тонкого металла ручным аппаратом требует точной сборки и гибки деталей.

Нагруженные и ответственные конструкции

Применимость лазерной сварки для ответственных конструкций (котлы, подъёмные механизмы, сосуды под давлением, трубопроводы, несущие металлоконструкции) определяется действующей нормативной документацией и требует аттестации технологии для конкретного объекта.

Перед внедрением на ответственных изделиях:

• Уточните перечень применимых нормативных документов (ФНП, ГОСТ, СП и др.) в актуальных редакциях
• Согласуйте с проектной организацией и/или органом по аттестации
• Убедитесь в наличии аттестованной технологии лазерной сварки для вашего класса изделий

Контроль качества: ВИК применим всегда. УЗК и радиография возможны, но могут потребовать адаптации методики под специфику лазерного шва.

Ограничения по алюминию и меди

Лазерная сварка алюминия — возможна, но с оговорками:

• Высокая отражающая способность создаёт риск обратного отражения и повреждения оптики
• Требуется повышенная мощность (ориентировочно от 1500 Вт и выше; комфортная работа — на более мощных моделях)
• Пористость — одна из основных проблем. Требуется тщательная зачистка поверхности (щётка из нержавеющей стали) и обезжиривание подходящим растворителем
• Аргон высокой чистоты (конкретный сорт/марку уточняйте по технологической инструкции)

Работа на открытом воздухе

Даже небольшой ветер сдувает защитный газ — шов окисляется. Необходимы ветрозащитные экраны. Кроме того, работа вне помещения накладывает дополнительные требования по лазерной безопасности и контролю доступа в зону сварки.

Безопасность

Ручные лазерные сварочные аппараты, как правило, относятся к высшему классу лазерной опасности. Конкретный класс и требования к СИЗ определяются паспортом и маркировкой конкретного аппарата. Это не формальность:

Подбор СИЗ и организацию зоны безопасности выполняйте строго по инструкции производителя оборудования. Не используйте средства защиты «на глаз».

Стоимость входа

Стоит ли покупать ручной лазерный сварочный аппарат — вопрос экономики, а не технологии.

Стоимость комплекта зависит от мощности источника, бренда, комплектации и условий поставки. В целом это значительно дороже TIG-инвертора. Актуальные цены уточняйте у поставщика — они зависят от курса валют и комплектации. Но считать нужно стоимость владения, а не только покупки.

Мощность

Значения толщины — ориентировочные и зависят от условий (зазор, подготовка, скорость, присадка). Подтверждайте технологической пробой.

Wobble-параметры

• Амплитуда качания: существенно влияет на ширину валика шва (наряду с мощностью, скоростью сварки и фокусировкой)
• Частота: влияет на перемешивание ванны и формирование валика. Диапазоны зависят от конкретной головки — уточняйте по спецификации
• Паттерны: круг — для нахлёста, восьмёрка — для стыка с зазором и т.д.

Ширина шва не равна амплитуде wobble — она зависит от совокупности параметров: амплитуды, частоты, скорости сварки, фокусировки и мощности.

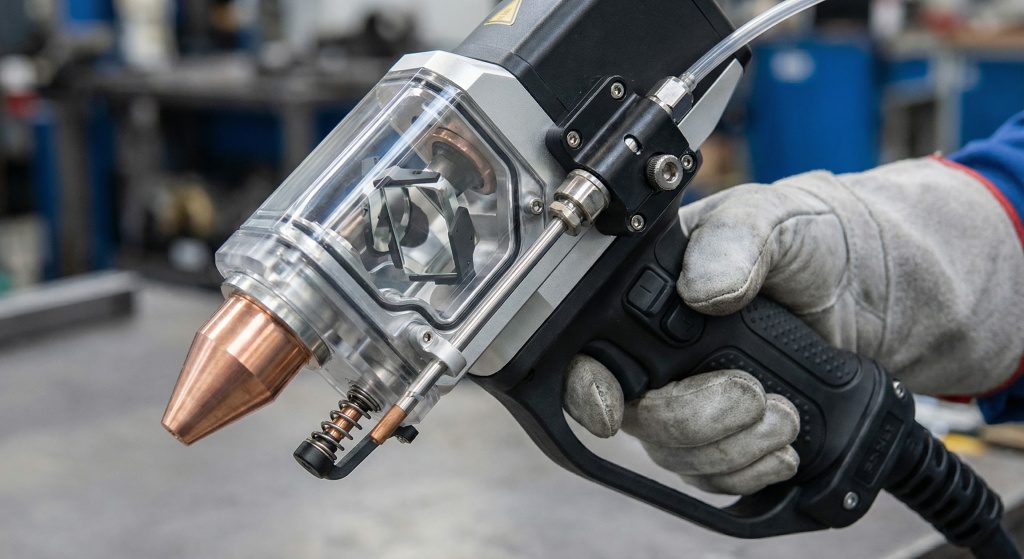

Сварочная головка

• Вес: обычно в диапазоне от 0,7 до 1,5 кг (зависит от модели). Каждые 100 г ощущаются к концу смены — обязательно подержите головку в руке перед покупкой
• Защитное стекло лазерной головки: расходный материал, ресурс и стоимость зависят от условий работы и модели. Убедитесь, что стёкла есть на складе поставщика — простой из-за их отсутствия означает потерю денег
• Длина оптоволокна: 10–15 м оптимально для цеха

Бренд источника

На рынке представлены источники различных производителей — от IPG (Германия/США) до китайских Raycus, MAX, JPT и других. При выборе обращайте внимание на:

• Заявленный ресурс и гарантийные условия — сравнивайте по паспортам, а не по рекламным описаниям
• Стабильность мощности — запросите у поставщика протоколы или результаты замеров
• Наличие сервиса в РФ — не перепродавца, а реального сервисного центра с инженерами и запчастями

Окупаемость лазерного сварочного аппарата — пример модели расчёта (конкретные цифры в вашем случае будут другими — зависят от ФОТ в вашем регионе, цены комплекта, загрузки и номенклатуры):

При высокой загрузке на серийных задачах окупаемость может наступить за 1–2 года. При низкой загрузке — существенно дольше.

Потенциальная дополнительная экономия:

• Снижение брака (прожоги, деформации) — меньше переделок
• Сокращение или исключение постобработки (шлифовка, полировка) — экономия трудозатрат
• Ускорение производственного цикла — рост оборачиваемости

Фактические проценты экономии зависят от вашей номенклатуры и текущего уровня брака. Рекомендуем собрать статистику «до» и «после» на пилотной партии.

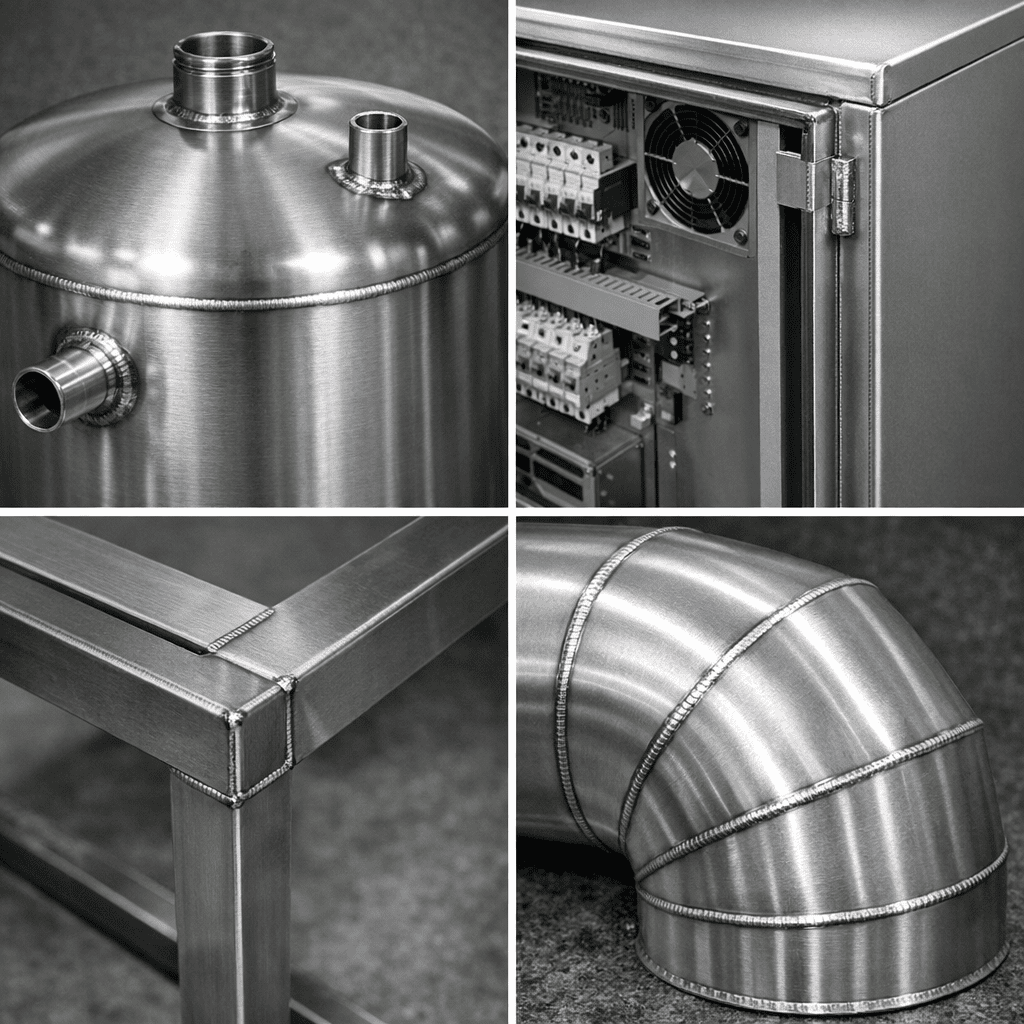

Что может ручной лазерный сварочный аппарат на реальном производстве:

Ручной аппарат лазерной сварки для производства особенно эффективен на серийных изделиях с повторяющимися швами.

Ручная лазерная сварка vs TIG — технология понятна. Но результат зависит от поставщика:

• Сервисный центр в РФ — не перепродавец из каталога. Есть ли инженеры и запчасти?
• Тестовая сварка на ваших деталях до покупки — единственный способ проверить, подходит ли аппарат
• Расходники на складе — простой из-за отсутствия защитного стекла = потеря денег
• Гарантия: на источник, на головку, условия замены — читайте договор
• Пусконаладка и обучение — включены или за доп. плату?
• Референсы — попросите контакты действующих клиентов

Ручной лазерный сварочник — зрелый инструмент, но не универсальное решение. Это специализированное оборудование для высокопроизводительной сварки тонколистового металла.

Алгоритм в 5 шагов

Таблица 1. Мощность лазера → ориентировочная максимальная толщина проплавления (один проход)

Таблица 2. Сравнение ручной лазерной сварки с TIG и MIG/MAG (общая характеристика)

Конкретные числа (толщины, зазоры) зависят от условий: материал, подготовка кромок, положение сварки, наличие присадки, режимы. Сравнивайте на ваших деталях.

Таблица 3. Ориентировочный расход защитного газа и проволоки

Расход зависит от конфигурации сопла, скорости сварки и конкретного аппарата.

Таблица 4. Режимы wobble — ориентировочные рекомендации

Конкретные значения амплитуды и частоты зависят от модели wobble-головки. Уточняйте по спецификации.

Таблица 5. Основные производители волоконных лазерных источников

Ресурс, стабильность и сервисные возможности уточняйте по паспорту конкретной модели и у поставщика. Наличие и стоимость сервиса в РФ — ключевой фактор при выборе.

Таблица 6. Основные расходные материалы

Стоимость и ресурс расходников зависят от модели и условий эксплуатации. Уточняйте у поставщика наличие на складе.

Таблица 7. Матрица применимости (ориентировочная)

Таблица 8. Ориентировочные требования к помещению и питанию

Требования к электропитанию (фазность, ток, заземление) и размещению определяются паспортом конкретной модели. Не подключайте оборудование без проверки соответствия сети.
