Серийное производство предъявляет к заготовительному участку жёсткие требования: сотни одинаковых заготовок в смену с допуском ±0,5 мм, минимум переналадок, предсказуемая производительность. Ручной станок с такими задачами не справляется — оператор устаёт, точность падает, сроки срываются. Разберём, как правильно организовать участок серийной резки: какое оборудование выбрать, как рассчитать производительность и когда действительно нужна автоматическая линия.
Требования серийной резки — чем она отличается от единичной
Серийная резка — это не просто «много заготовок». Это другой технологический подход с особыми требованиями.
Ключевые требования
| Требование | Единичная резка | Серийная резка |
|---|---|---|
| Повторяемость размера | ±1–2 мм допустимо | ±0,5 мм обязательно |
| Время на заготовку | Не критично | Каждая секунда — деньги |
| Переналадка | Частая, под каждую деталь | Минимальная, партиями |
| Контроль качества | Каждую деталь | Выборочно, по партиям |
| Нагрузка на оператора | Умеренная | Высокая, нужна эргономика |
Что определяет эффективность серийного участка
Время цикла
От загрузки заготовки до начала следующего реза. Каждая секунда экономии умножается на сотни деталей.
Стабильность качества
Минимальный разброс размеров в партии. Первая заготовка = сотая заготовка.
Коэффициент использования
Доля времени, когда станок режет, а не простаивает. Цель — 70–80%.
Максимизировать время резания, минимизировать всё остальное — переналадку, перемещения, ожидание.
Почему ручной станок не справляется с сериями
Ручной ленточнопильный станок проектировался для другой задачи — единичных резов с максимальной гибкостью. При серийной работе его ограничения становятся критичными.
Ограничения ручного станка
| Проблема | Что происходит | Влияние на серию |
|---|---|---|
| Ручная подача | Оператор устаёт к середине смены | Падение производительности на 30–40% |
| Ручной зажим | 30–60 секунд на каждую заготовку | На 100 шт. — до 1,5 часов только на зажим |
| Нет упора | Разметка или измерение каждой детали | Разброс размеров, брак |
| Гравитационная подача | Нестабильное давление | Волнистый рез, увод |
| Усталость оператора | Ошибки, травмоопасность | Брак до 10–15% к концу смены |
Расчёт времени на партию 100 штук
Условия: круг Ø80 мм, сталь 45, длина заготовки 150 мм
Ручной станок
- Время реза: 3–4 минуты
- Разметка/измерение: 30 секунд
- Зажим: 40 секунд
- Выгрузка, подача: 30 секунд
- Итого на заготовку: 5–6 минут
- На 100 штук: 8–10 часов
Полуавтомат с упором
- Время реза: 2–3 минуты (стабильное давление)
- Установка по упору: 10 секунд
- Гидрозажим: 5 секунд
- Выгрузка, подача: 20 секунд
- Итого на заготовку: 2,5–3,5 минуты
- На 100 штук: 4–6 часов
При этом качество стабильное, оператор не измотан, брак минимален.
Функции полуавтомата для серийной резки
Полуавтомат — минимальный уровень оборудования для серийной работы. Рассмотрим ключевые функции, которые обеспечивают производительность.

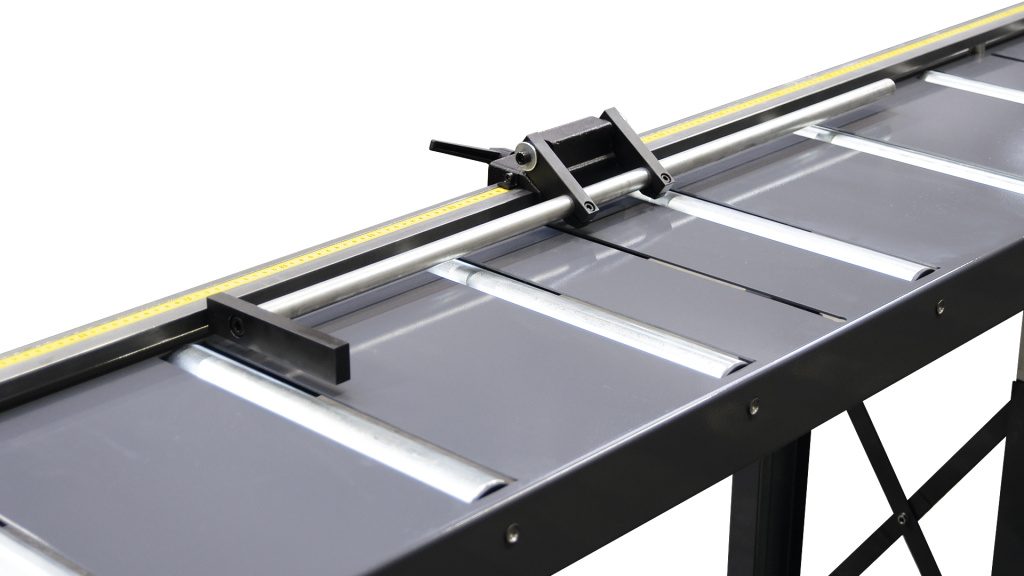

Автоматический мерный упор
Что это: механизм фиксации длины заготовки. Оператор подаёт пруток до упора, не измеряя каждую деталь.
Ручной с линейкой
Оператор выставляет по шкале, фиксирует винтом. Для партий до 50 шт.
Откидной
Откидывается после реза для выгрузки заготовки. Для серий от 50 шт.
Моторизованный
Перемещается по команде контроллера. Для серий от 200 шт. и частой смены размеров.
- Исключает измерение каждой детали: экономия 20–30 секунд/шт.
- Обеспечивает повторяемость ±0,5 мм
- Снижает утомляемость оператора
Гидравлический зажим
Что это: тиски с гидроприводом. Зажим/разжим по нажатию кнопки или педали.
Ручной зажим
- Время: 30–60 секунд
- Физическое усилие оператора
- Нестабильное усилие зажима
- Усталость к концу смены
Гидрозажим
- Время: 3–5 секунд
- Нажатие кнопки или педали
- Стабильное усилие
- Оператор не устаёт
40–80 минут только на зажиме. Это почти час производительной работы!
Счётчик заготовок
Что это: электронный счётчик, фиксирующий количество выполненных резов.
- Подсчёт готовых заготовок
- Остановка станка по достижении заданного количества
- Контроль выработки оператора
Польза: оператор не считает вручную, исключены ошибки «недорез/перерез» партии.
Контроль давления подачи
Что это: гидравлическая система с регулировкой и стабилизацией давления пильной рамы на заготовку.
- Стабильное время реза от заготовки к заготовке
- Одинаковое качество поверхности
- Предсказуемый ресурс полотна
Без контроля давления: время реза «плавает» на 20–30%, качество нестабильно.
Нужен полуавтомат для серийной резки?
Подберём станок с нужными функциями под ваши объёмы. Рассчитаем производительность и срок окупаемости.
Экономика — ручной станок vs полуавтомат на серийной работе
Для директора: конкретные цифры окупаемости.
Исходные данные для расчёта
| Параметр | Значение |
|---|---|
| Задача | 100 заготовок Ø80 мм, L=150 мм, сталь 45 |
| Рабочих дней в месяц | 22 |
| Стоимость часа работы оператора | 400 ₽ |
| Стоимость простоя производства | 2 000 ₽/час |
| Стоимость ручного станка | 120 000 ₽ |
| Стоимость полуавтомата | 400 000 ₽ |
Сравнение на одной партии
| Показатель | Ручной станок | Полуавтомат |
|---|---|---|
| Время на партию | 9 часов | 5 часов |
| Затраты на оператора | 3 600 ₽ | 2 000 ₽ |
| Брак (средний) | 5% (5 шт.) | 1% (1 шт.) |
| Стоимость брака | 1 500 ₽ | 300 ₽ |
| Себестоимость партии | 5 100 ₽ | 2 300 ₽ |
Расчёт окупаемости
Полуавтомат окупается за год при загрузке всего 8 серийных партий в месяц. При большей загрузке — быстрее.
Когда нужна автоматическая линия
Автомат — не универсальное решение. Он оправдан при определённых объёмах и условиях.
Критерии выбора автомата
| Критерий | Полуавтомат достаточен | Нужен автомат |
|---|---|---|
| Резов в смену | до 150 | более 200 |
| Типовой размер партии | до 200 шт. | более 500 шт. |
| Смены | 1–2 | 2–3 |
| Номенклатура | Разнообразная | Ограниченная, повторяющаяся |
| Требования к оператору | Постоянное присутствие | Минимальный контроль |

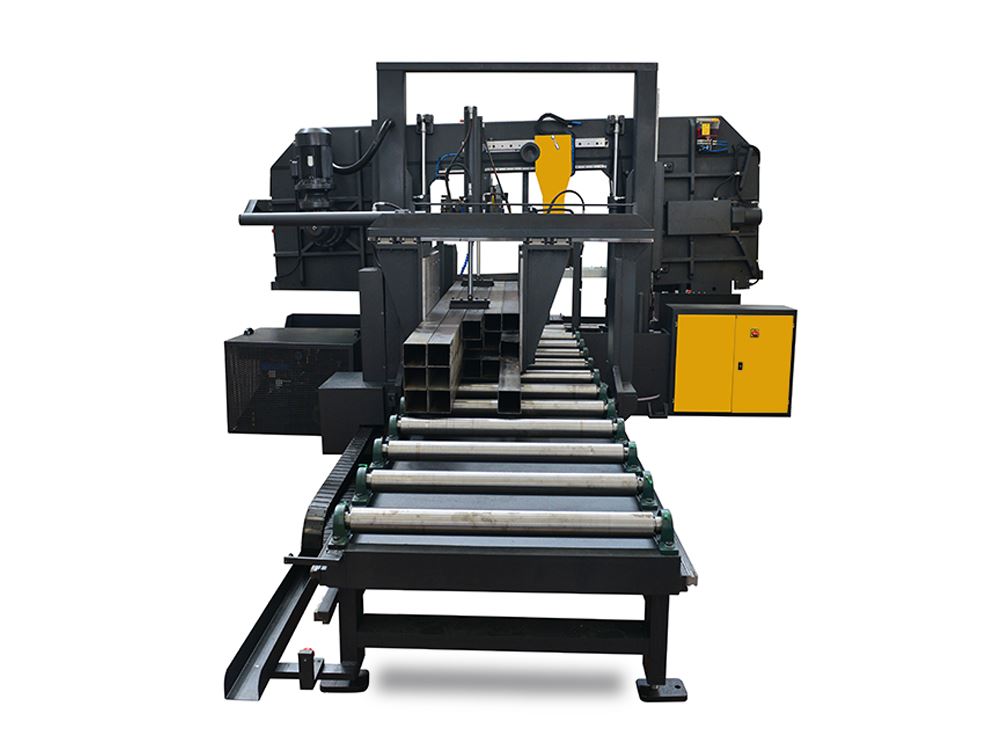

Что даёт автоматическая линия
- Загрузка прутка 3–6 метров
- Автоматическая подача на заданную длину
- Рез по программе
- Выгрузка на приёмный стол
- Подача следующего участка прутка
Производительность: до 500 резов в смену при минимальном участии оператора.
Стоимость и окупаемость
| Тип оборудования | Стоимость | Производительность | Окупаемость* |
|---|---|---|---|
| Полуавтомат | 400 000–800 000 ₽ | 80–150 резов/смена | 10–14 месяцев |
| Автомат базовый | 1 500 000–2 500 000 ₽ | 200–350 резов/смена | 18–24 месяца |
| Автомат с ЧПУ | 2 500 000–4 000 000 ₽ | 300–500 резов/смена | 24–36 месяцев |
*При полной загрузке
Не переплачивайте за автомат, если объёмы не требуют. Полуавтомат с упором закрывает 80% задач серийного производства.
Как рассчитать нужную производительность
Алгоритм для технолога: от плана выпуска к выбору оборудования.
Определите объём в заготовках
Пример:
- План выпуска: 500 изделий/месяц
- На изделие: 4 заготовки
- Потребность: 2 000 заготовок/месяц
Рассчитайте требуемую производительность
- 22 дня × 8 часов = 176 часов/месяц
- Коэффициент использования: 0,7–0,8
- Эффективное время: 123–140 часов
- 2 000 / 130 = 15,4 заготовки/час
Оцените время цикла
Целевое время на заготовку:
60 мин / 15,4 = 3,9 минуты
Сравните с возможностями оборудования
Заложите резерв 20–30%
- На поломки и обслуживание
- На рост объёмов
- На срочные заказы
15,4 × 1,25 = 19,3 заготовки/час
Сравнение с возможностями оборудования
| Оборудование | Время цикла (Ø80 мм) | Резов/час |
|---|---|---|
| Ручной станок | 5–6 минут | 10–12 |
| Полуавтомат | 2,5–3,5 минуты | 17–24 |
| Автомат | 1,5–2,5 минуты | 24–40 |
Полуавтомат справляется с запасом (17–24 > 15,4). Автомат избыточен.

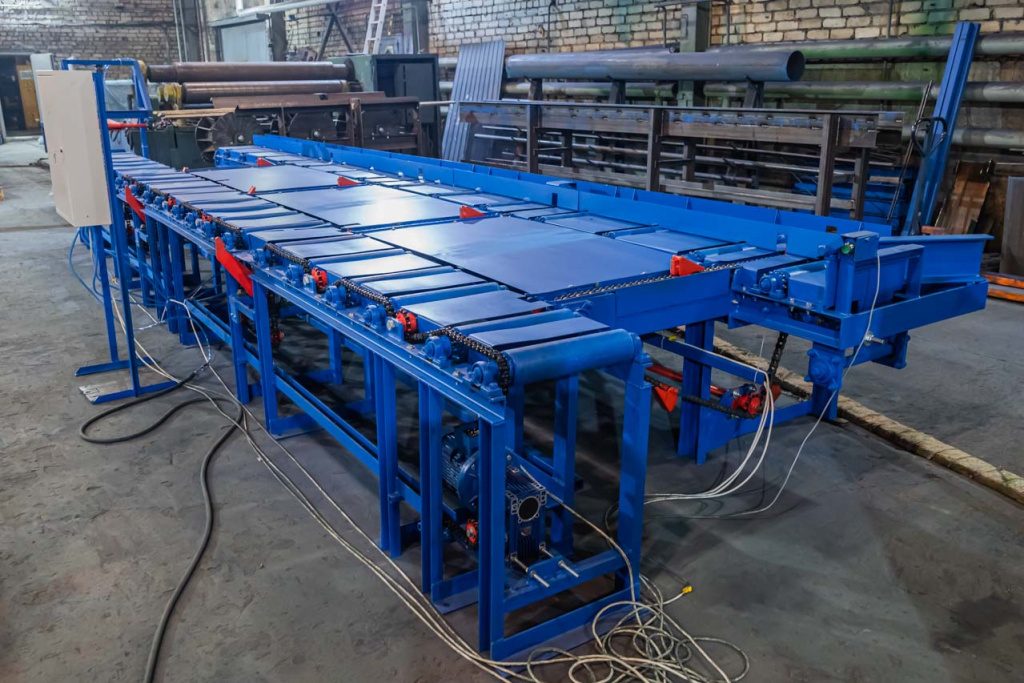

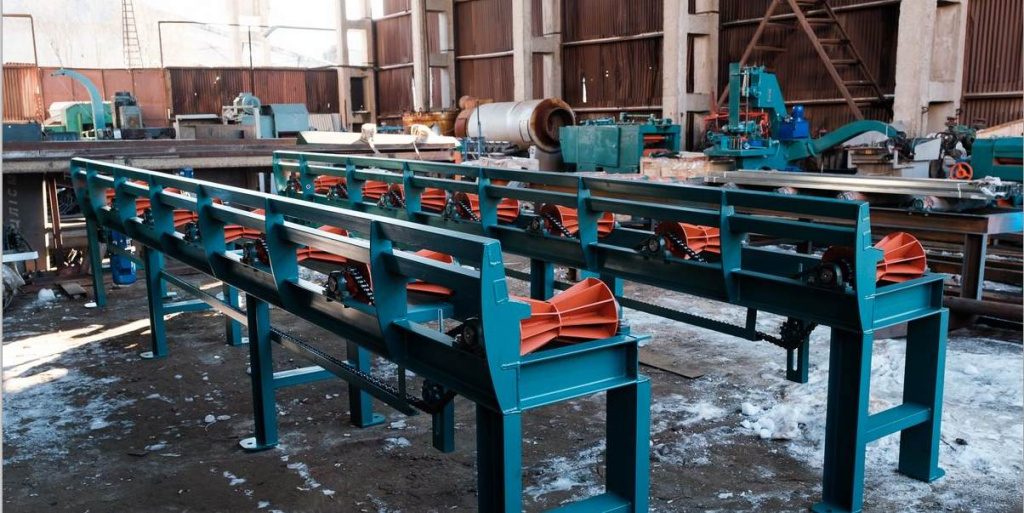

Организация рабочего места вокруг полуавтомата
Правильная организация пространства даёт прирост производительности 15–25% без дополнительных затрат на оборудование.
Планировка участка
[Склад прутка] → [Подающий рольганг] → [СТАНОК] → [Приёмный стол] → [Тара/склад заготовок]
Материал движется в одном направлении
Нет возвратных перемещений, поток оптимизирован
Оператор не покидает рабочую зону
Всё под рукой в радиусе 1–2 метров
Минимум лишних движений
Каждое действие — к результату
Подающий рольганг
Роликовый стол перед станком для поддержки длинномерного проката.
- Удерживает пруток 3–6 м без усилий оператора
- Облегчает подачу к упору
- Снижает нагрузку на тиски станка
Длина рольганга: минимум 2 метра, оптимально — под максимальную длину прутка.
Приёмный стол
- Наклон 10–15° для скатывания заготовок
- Бортики для предотвращения падения
- Вместимость на 20–50 заготовок (партия между выгрузками)
Рабочее место оператора
Панель управления
На уровне груди, наклон под оператора
Педаль гидрозажима
Руки свободны для работы с заготовкой
Освещение
500+ люкс в зоне реза
Антиусталостный коврик
Снижение нагрузки на ноги и спину
Снижение утомляемости = стабильная производительность к концу смены. Без правильной организации производительность падает на 30–40% к 6-му часу работы.
Чек-лист организации серийного участка
Оборудование
- ☐ Полуавтомат с гидроподачей и гидрозажимом
- ☐ Мерный упор (минимум откидной)
- ☐ Счётчик заготовок
- ☐ Частотный привод для разных материалов
Оснастка
- ☐ Подающий рольганг (длина под пруток)
- ☐ Приёмный стол/лоток
- ☐ Тара для готовых заготовок
- ☐ Стеллаж для полотен и инструмента
Инфраструктура
- ☐ Подвод электричества (расчётной мощности)
- ☐ Подвод сжатого воздуха (если пневмозажим)
- ☐ Освещение рабочей зоны
- ☐ Вытяжка/вентиляция
Документация
- ☐ Карты наладки на типовые детали
- ☐ Режимы резания для материалов
- ☐ Регламент обслуживания станка
- ☐ Инструкции для оператора
FAQ — частые вопросы
Минимум — полуавтоматический ленточнопильный станок с гидроподачей, гидрозажимом и мерным упором. Это обеспечивает производительность 80–150 резов в смену с повторяемостью ±0,5 мм. Для объёмов более 200 резов в смену — автоматическая линия.
При партиях до 20–30 штук и нетребовательных допусках (±2 мм). Для регулярных серий от 50 штук ручной станок неэффективен: высокая утомляемость оператора, нестабильное качество, низкая производительность.
За 10–14 месяцев при загрузке от 8–10 серийных партий в месяц. Экономия достигается за счёт сокращения времени на партию (40–50%) и снижения брака (с 5% до 1%).
Да, если важна повторяемость размера. Без упора оператор измеряет каждую заготовку — это 20–30 секунд на штуку и риск ошибок. На партии 100 штук упор экономит 40–60 минут.
Длина — под максимальную длину прутка (обычно 2–3 метра). Грузоподъёмность — с запасом 30% от максимального веса проката. Ролики — обрезиненные для профиля, стальные для круга.
Заключение
Серийная резка металла требует системного подхода: правильное оборудование + организация рабочего места + регламенты работы. Для большинства задач достаточно полуавтомата с мерным упором, гидрозажимом и подающим рольгангом.
Такое решение обеспечивает производительность 80–150 резов в смену, окупается за год и закрывает потребности производств с выпуском до 3 000–4 000 заготовок в месяц.
