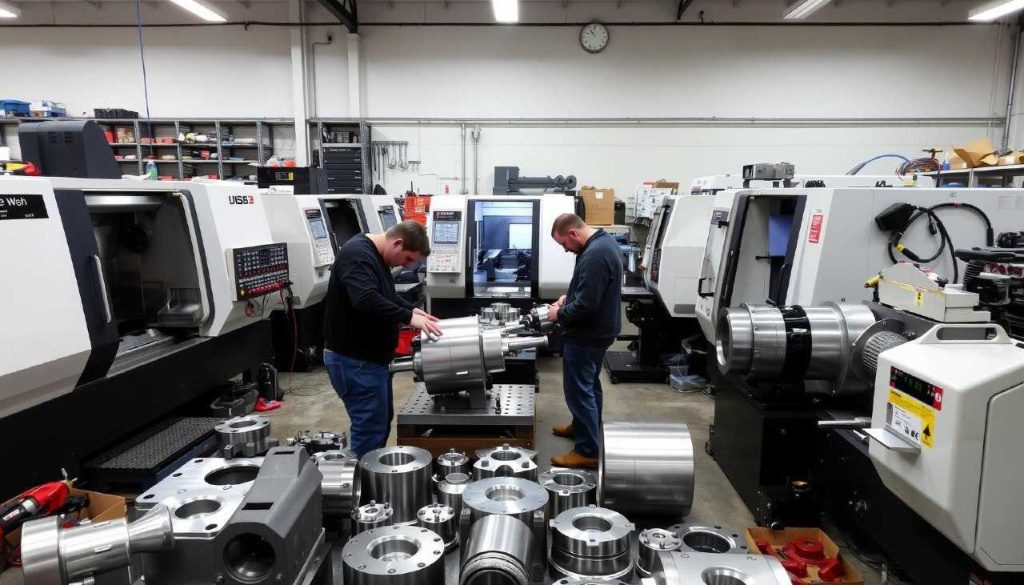

Серийное производство на токарном станке требует принципиально иного подхода к оборудованию, чем единичное изготовление. Ключевые факторы успеха — повторяемость обработки, минимизация времени переналадки и стабильность качества от первой до тысячной детали. Эта статья — практическое руководство по выбору оборудования и организации процесса для технологов и руководителей производств.
Требования к станку для серийного производства
Главное отличие станка для серийного производства — способность выдавать стабильный результат при многократном повторении цикла.
Станок для серийного производства должен соответствовать пяти ключевым критериям:
| Критерий | Что это значит на практике |
|---|---|

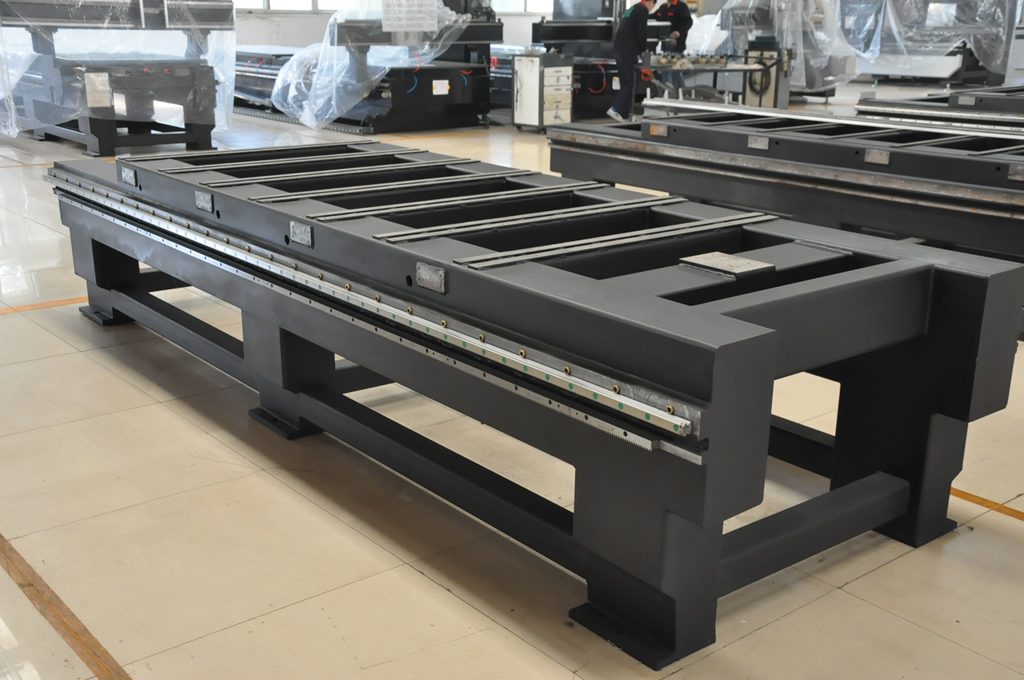

| Жёсткость конструкции | Отсутствие вибраций при длительной работе, стабильность размеров после 8-часовой смены |
| Повторяемость позиционирования | Отклонение не более 0,005–0,01 мм при возврате в точку |
| Термостабильность | Минимальный уход размеров при нагреве шпинделя и направляющих |
| Ресурс узлов | Шпиндельный узел на 10 000+ часов, ШВП на 15 000+ часов без потери точности |
| Скорость вспомогательных операций | Быстрые холостые ходы (от 20 м/мин), автоматическая смена инструмента |
Для технолога критична повторяемость обработки — возможность получать детали с одинаковыми параметрами без постоянной подстройки.
Для директора — ресурс работы, определяющий реальный срок окупаемости.
Почему универсальный станок не справляется с сериями
Универсальный токарный станок проектировался для гибкости, а не для производительности в серии. Это разные инженерные задачи.
Ограничения универсальных станков при массовом производстве деталей
- Ручное управление — каждая деталь зависит от оператора. Разброс размеров в партии достигает 0,05–0,1 мм даже у опытного токаря
- Время цикла — на универсальном станке оператор тратит 40–60% времени на измерения, переключение подач, подвод инструмента
- Утомляемость — к концу смены скорость и точность падают на 15–25%
- Переналадка — смена номенклатуры требует полной перенастройки, нет возможности сохранить параметры
Реальный пример из практики
Партия из 500 валов ⌀40 мм, длина 150 мм, допуск h7:
Универсальный станок 16К20
- 8–10 минут на деталь
- Брак 3–5%
- Общее время: ~83 часа
- Постоянный контроль оператора
Токарный ЧПУ начального уровня
- 2,5–3 минуты на деталь
- Брак менее 0,5%
- Общее время: ~25 часов
- Автоматический цикл
ЧПУ для серийки — повторяемость и скорость
Токарный станок с ЧПУ исключает влияние человеческого фактора на геометрию детали. Программа отрабатывает одинаково на первой и на тысячной заготовке.
За счёт чего ЧПУ выигрывает в серийном производстве
Автоматический цикл обработки
Оператор только загружает заготовку и запускает программу — станок делает остальное
Сохранение технологии
Программа хранится в памяти, повторный заказ запускается за минуты
Многоинструментальная обработка

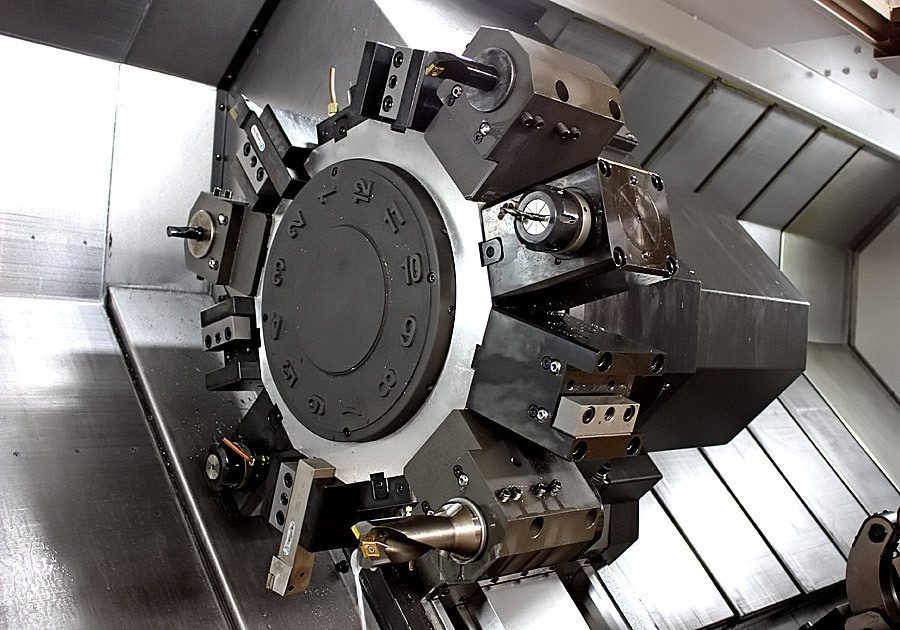

Револьверная головка на 8–12 позиций позволяет выполнять несколько операций за один установ
Контроль износа
Система коррекции компенсирует износ инструмента автоматически
Стабильные режимы
Частота вращения, подача, глубина резания не зависят от настроения оператора
Ключевые параметры токарного ЧПУ для серии
| Параметр | Рекомендуемое значение |
|---|---|
| Мощность главного привода | От 7,5 кВт |
| Частота вращения шпинделя | 3000–4500 об/мин |
| Количество позиций револьвера | 8–12 |
| Время смены инструмента | До 0,3 сек |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
Оснастка как фактор производительности
До 30% времени цикла на серийном производстве занимает загрузка и выгрузка заготовок. Правильная оснастка сокращает это время в 2–3 раза.
Типы зажимных устройств для серийного производства
Пневматические патроны
Время зажима 0,5–1 сек против 10–15 сек на ручном. Усилие зажима стабильное
Гидравлические патроны
Для тяжёлых заготовок и высоких нагрузок при обработке
Цанговые патроны
Для прутковых заготовок, обеспечивают высокую концентричность
Быстросменные кулачки
Переналадка на другой диаметр за 5–10 минут вместо часа
Системы загрузки заготовок
Для серий от 500 деталей экономически оправдана автоматизация загрузки:
| Система | Преимущества | Автономность |
|---|---|---|

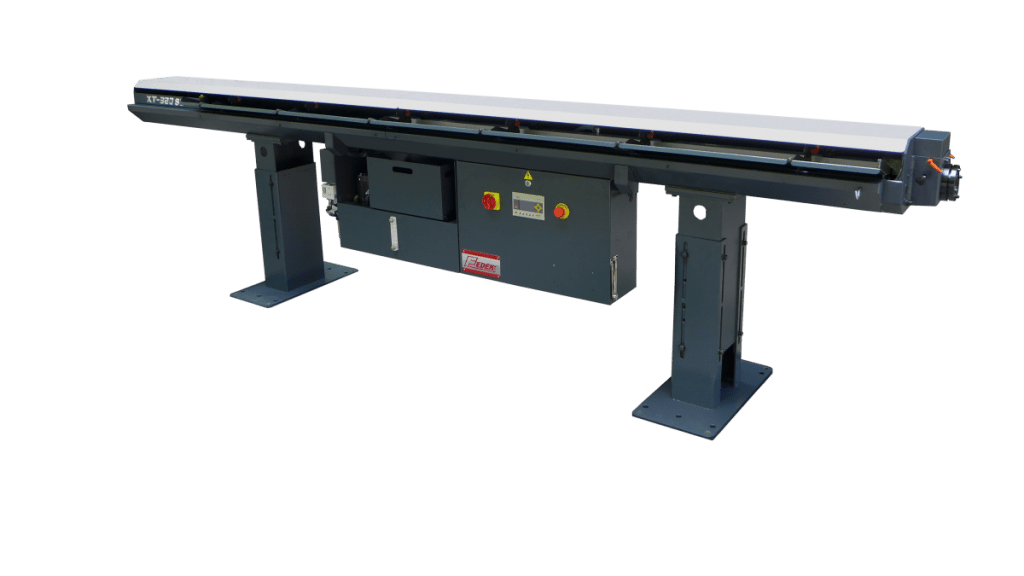

| Прутковые податчики (барфидеры) | Автоматическая подача прутка, минимальное участие оператора | 2–4 часа |
| Роботизированные ячейки | Робот загружает штучные заготовки, обслуживает 1–2 станка | Зависит от магазина |
| Портальные загрузчики | Для крупных серий однотипных деталей | До смены |
Автоматизация загрузки — это снижение физической нагрузки и возможность контролировать несколько единиц оборудования одновременно.
Нужна помощь в выборе оборудования для серийного производства?
Наши специалисты проанализируют вашу номенклатуру деталей и подберут оптимальный станок с расчётом окупаемости.
Расчёт себестоимости детали на разном оборудовании
Себестоимость детали в серии складывается из четырёх компонентов: время машинное, время вспомогательное, расходы на инструмент, накладные расходы.
Сравнительный расчёт на примере
Партия 1000 деталей, типовой вал с проточкой и резьбой
| Статья затрат | Универсальный станок | Токарный ЧПУ |
|---|---|---|
| Время цикла на деталь | 12 мин | 3,5 мин |
| Время на партию (чистое) | 200 часов | 58 часов |
| Переналадка | 1,5 часа | 20 мин |
| Брак (в % от партии) | 3–5% | 0,3–0,5% |
| Количество операторов | 1 на 1 станок | 1 на 2–3 станка |
| Износ инструмента | Выше из-за нестабильных режимов | Предсказуемый, плановая замена |
Размер серии, при которой ЧПУ становится выгоднее универсального станка — обычно находится в диапазоне 30–80 деталей в зависимости от сложности.
Для директора
Снижение трудоёмкости в 3–4 раза напрямую влияет на маржинальность заказа
Для снабженца
Предсказуемый расход инструмента упрощает планирование закупок
Какие бренды станков подходят для серийного производства
Выбор бренда определяется объёмом серий, требованиями к точности и бюджетом.
Сегментация по задачам
| Сегмент | Характеристика | Примеры брендов |
|---|---|---|
| Начальный уровень | Серии 50–500 шт., детали средней сложности, допуски IT9–IT10 | DMTG, Jet, Stalex, Optimum |
| Средний уровень | Серии 500–5000 шт., сложная геометрия, допуски IT7–IT8 | Haas, Leadwell, Goodway, Doosan |
| Промышленный уровень | Массовое производство, жёсткие допуски IT6, непрерывная работа | Mazak, Okuma, Mori Seiki, Nakamura-Tome |
На что обращать внимание при выборе
Доступность сервиса
Время реакции сервисной службы в вашем регионе — критично для минимизации простоев
Наличие запчастей
Критично для снижения простоев при внеплановых ремонтах
Совместимость с инструментом
Тип державок, размер посадочных мест — возможность использовать имеющуюся оснастку
Программное обеспечение
Распространённые стойки (Fanuc, Siemens, Mitsubishi) упрощают поиск операторов
Перед покупкой проверьте, есть ли в вашем регионе авторизованный сервис выбранного бренда. Отсутствие сервиса может увеличить время простоя при поломке в 3–5 раз.
Переход от единичного к серийному производству — пошаговый план
Переход на серийное производство — это проект, а не покупка станка. Требуется системный подход.
Этапы перехода
Анализ номенклатуры
Срок: 2–4 недели
- Выделите детали с повторяемостью от 50 шт./месяц
- Определите конструктивную схожесть (группы деталей под одну программу)
- Оцените текущую трудоёмкость и процент брака
Расчёт требований к оборудованию
Срок: 1–2 недели
- Максимальные габариты и вес заготовок
- Требуемая точность (определяет класс станка)
- Необходимая производительность (смены, загрузка)
Подбор оборудования и оснастки
Срок: 2–3 недели
- Запросите несколько коммерческих предложений
- Проверьте возможность изготовления тестовой детали
- Уточните сроки поставки и условия пусконаладки
Подготовка производства
Срок: 2–4 недели
- Обучение операторов и технологов
- Разработка управляющих программ
- Закупка инструмента и оснастки
Запуск и отладка
Срок: 2–4 недели
- Пилотная партия с контролем каждой детали
- Корректировка режимов и программ
- Выход на плановую производительность
Экономика решения — аргументы для бизнеса
Для директора и собственника
Программа работает одинаково у опытного оператора и у стажёра. Снижение зависимости от квалификации персонала — критичный фактор в условиях дефицита кадров.
Для снабженца
Предсказуемый расход инструмента
Система учёта времени резания, плановая замена — легко прогнозировать потребности
Сокращение складских запасов
Точный расчёт потребности заготовок под заказ — меньше замороженных средств
Упрощение документооборота
Один станок заменяет 2–3 рабочих места — меньше позиций для учёта
FAQ — часто задаваемые вопросы
Для типовых токарных деталей точка безубыточности — 30–80 штук в партии. При более сложной геометрии (несколько операций, жёсткие допуски) ЧПУ выгоден уже от 15–20 деталей за счёт снижения брака и времени переналадки.
Да, это стандартная практика. Современные токарные ЧПУ позволяют хранить в памяти сотни программ и переключаться между заказами за 10–20 минут. Однако при регулярных сериях от 500 деталей экономически выгоднее выделить отдельный станок под серийку.
Базовое обучение работе на станке с стойкой Fanuc или Siemens занимает 2–4 недели. Для самостоятельного написания программ — дополнительно 1–2 месяца. Многие производства разделяют роли: технолог пишет программы, оператор только запускает цикл и контролирует процесс.
Основные статьи: инструмент с износостойкими покрытиями (дороже универсального, но служит дольше), СОЖ, периодическое обслуживание (замена масла, проверка геометрии — раз в 6–12 месяцев). При грамотной эксплуатации эти расходы перекрываются экономией на трудозатратах.
Станки базовых конфигураций обычно есть на складе, отгрузка — 1–5 рабочих дней. Пусконаладка и обучение занимают ещё 3–7 дней. Срок выхода на полную производительность — около месяца с момента заказа.
Заключение
Организация серийного производства на токарном станке — это переход от ручного труда к системной работе с предсказуемым результатом. Токарный станок с ЧПУ решает ключевые задачи серийки: обеспечивает повторяемость обработки, сокращает время цикла в 3–4 раза и снижает зависимость от квалификации оператора.
Выбор конкретной модели определяется вашими объёмами, номенклатурой деталей и требованиями к точности. Мы поможем подобрать станок под ваши серии и объёмы — от компактных ЧПУ для партий в 50 деталей до промышленных решений для массового производства.
